一.写在前面

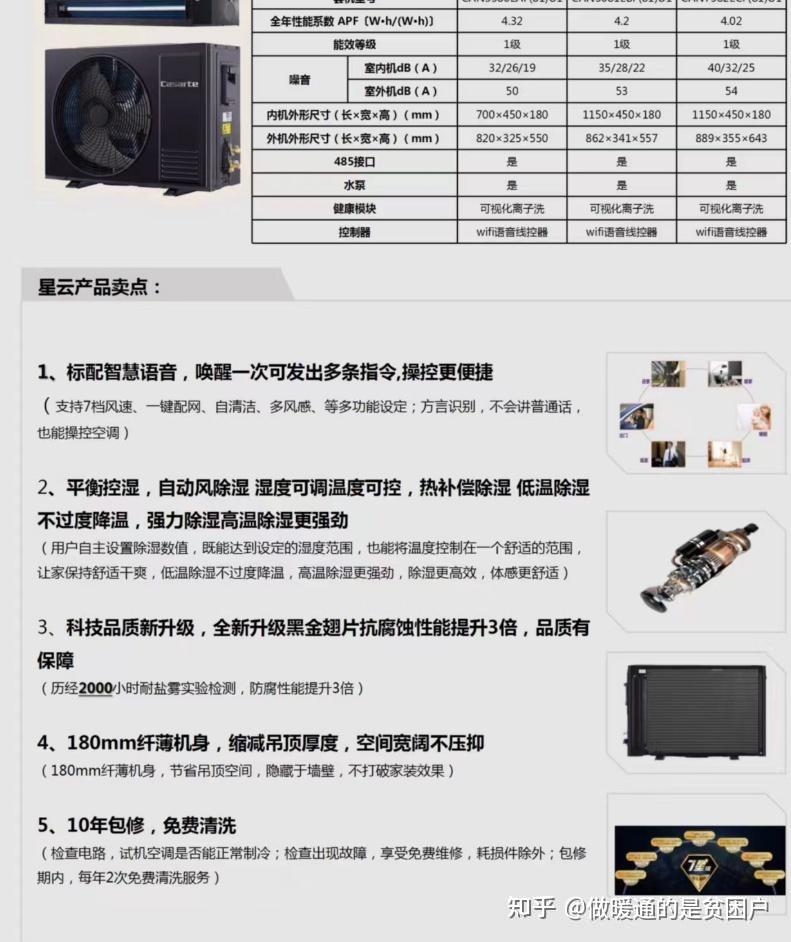

-其实卡萨帝星云PLUS 9KW是该系列一个大冷量风管机的补充

-属于追求品质前提下走量的产品。不同于海尔，卡萨帝的风管机主要在外观，智控体验，进阶功能体验上做了区别

-同时，卡萨帝也是最早提出整机十年质保的国产品牌，并不是小米

热补偿除湿，在回南天/梅雨季/地下室这种低温除湿场景，即便是非三管机（冷凝废热再热回收）也可以不怎么降温除湿。提升除湿舒适性

具体原理（空气先经过前半段蒸发器进行吸热降温并伴随凝露除湿、除湿后的冷空气，再经过后半段蒸发器：此时电磁阀切换，让高温高压冷媒流入后半段进行放热，把表冷蒸发器的翅片温度抬升 2-4℃，实现 “热补偿”）

知乎惯例，先说结论

-卡萨帝-星云PLUS 9KW 全直流变频一拖一，整体拆机下来后，给本户的感觉是这次卡萨帝不再是完全以抱着做韭菜机割韭菜的思路做出来的产品

-整体风管机室外机堆料扎实，双排冷凝器+铜线直流无刷电机风机+海立 22.6CC 双转子压缩机+负压风冷散热+更高规格的防腐翅片。这个外机配置其实属于很能打的了

-唯一要说有疑问的地方，依然是负压风冷散热，真的能在三面环墙+正面百叶格栅的监狱机位里面表现稳定么？这个本户要先打个问号

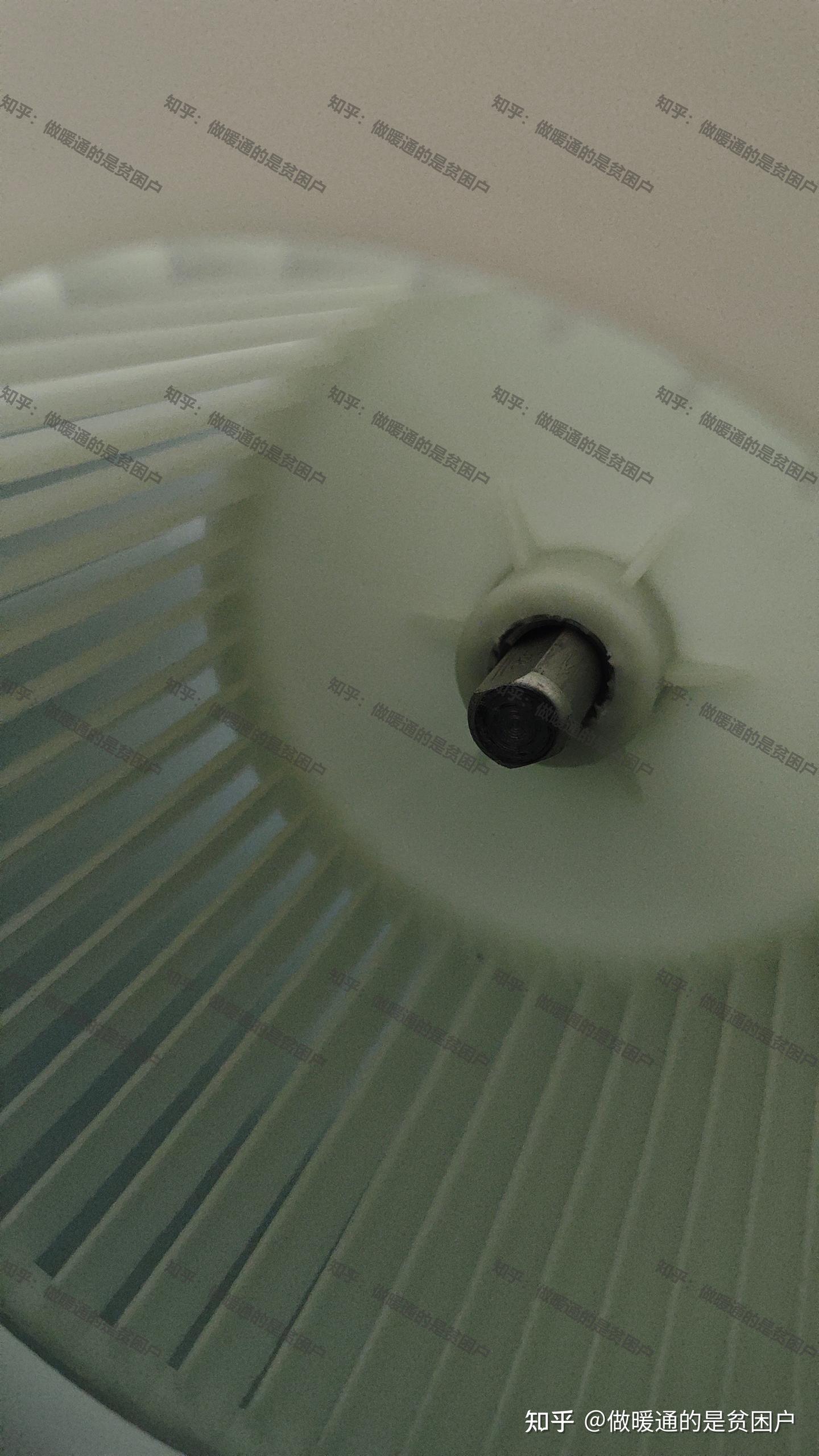

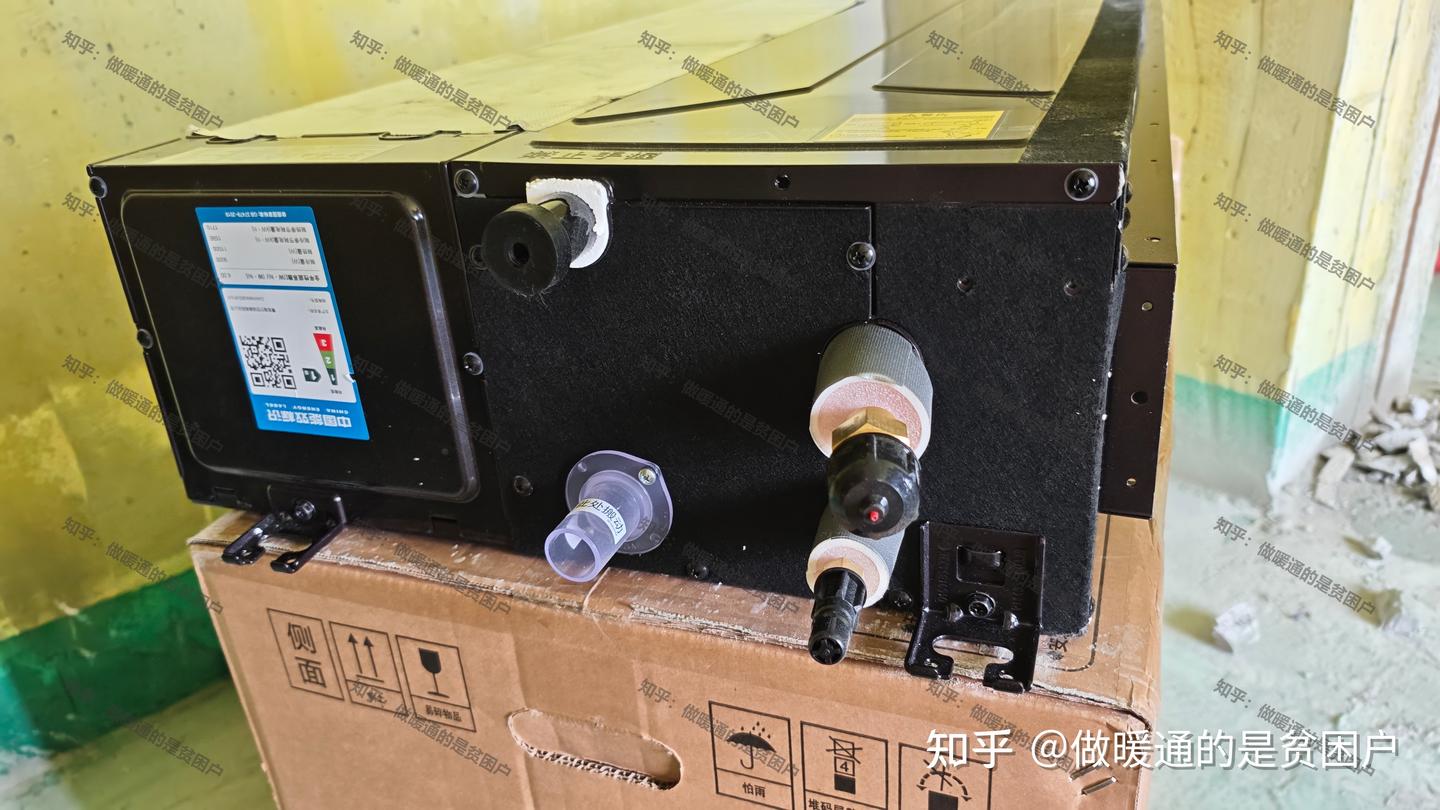

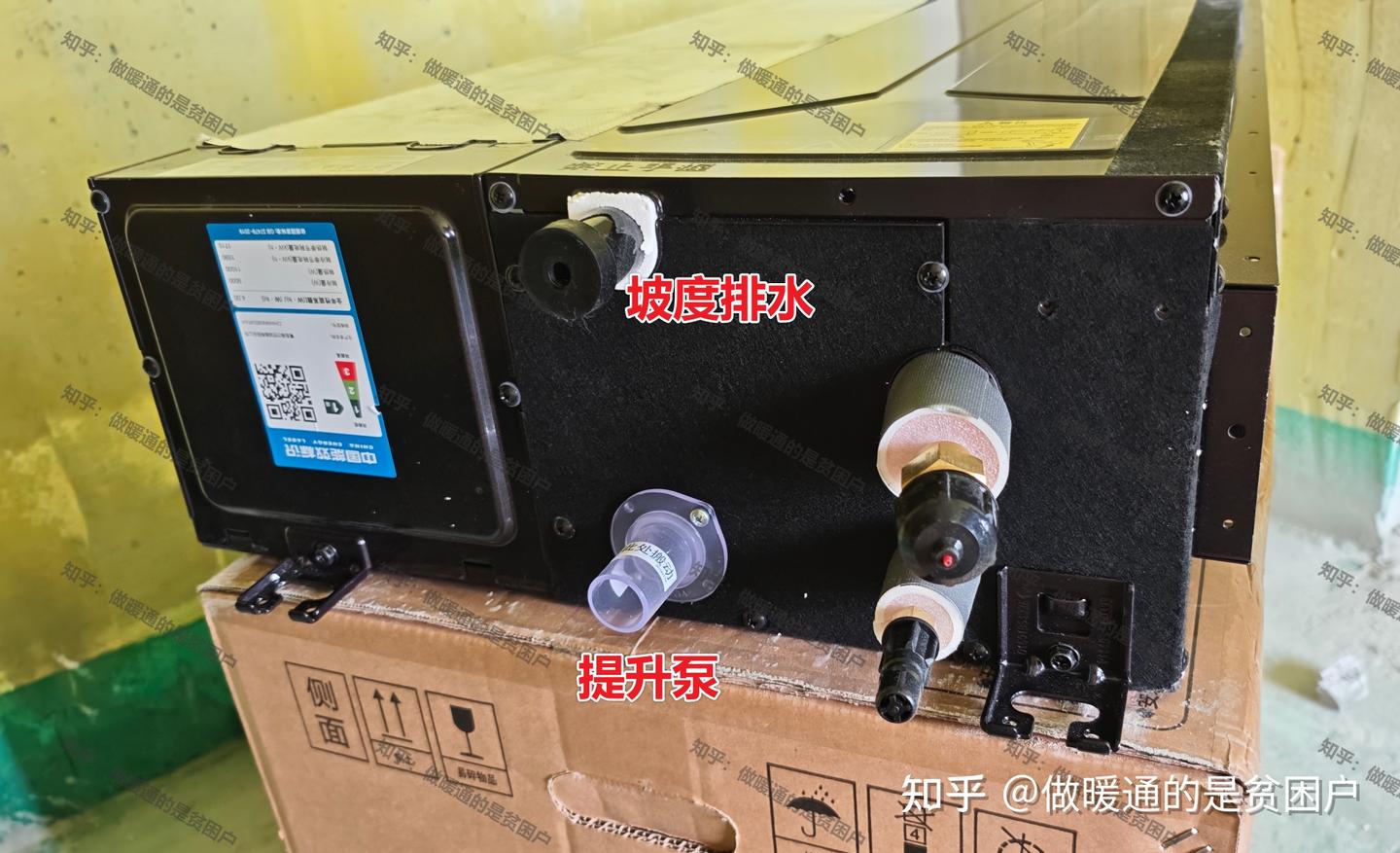

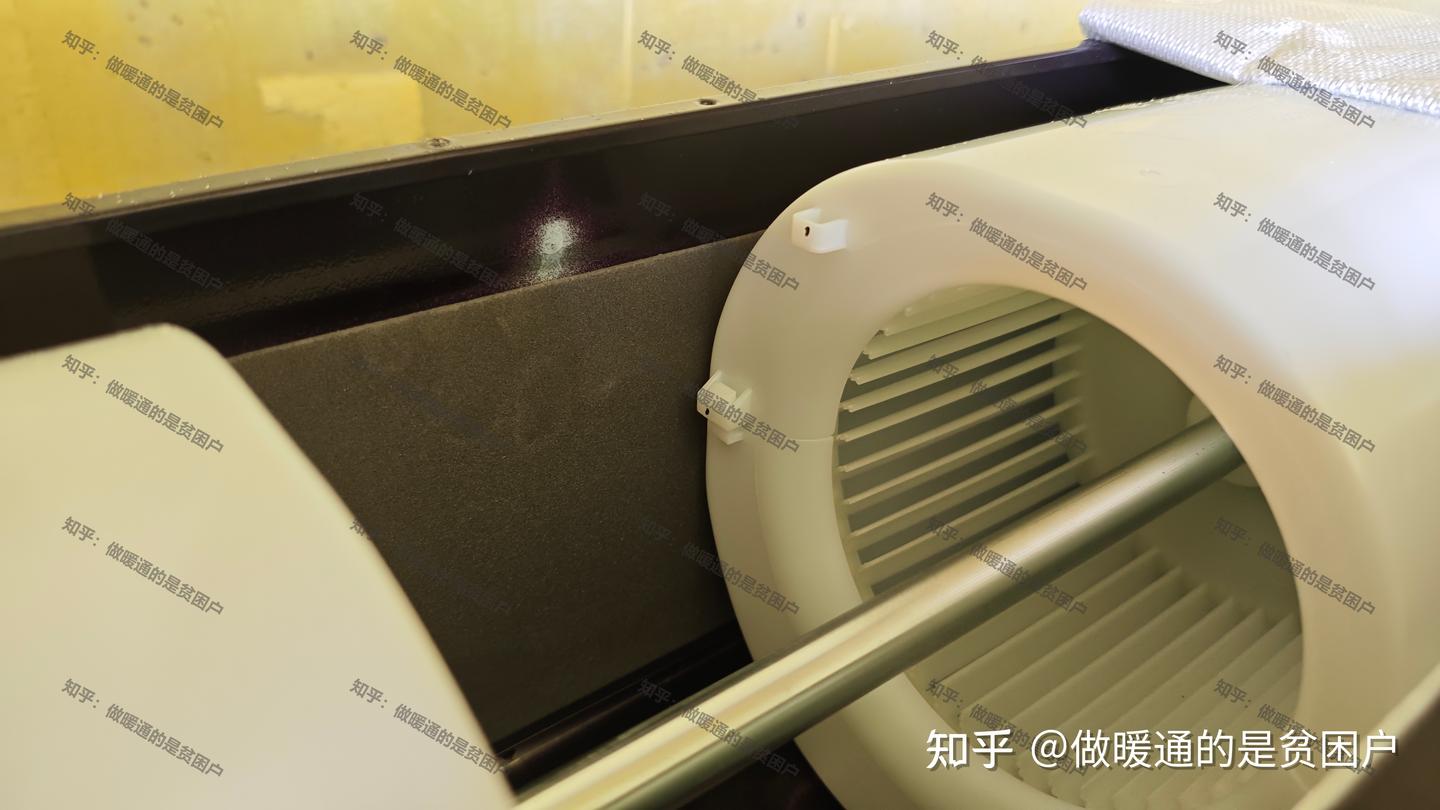

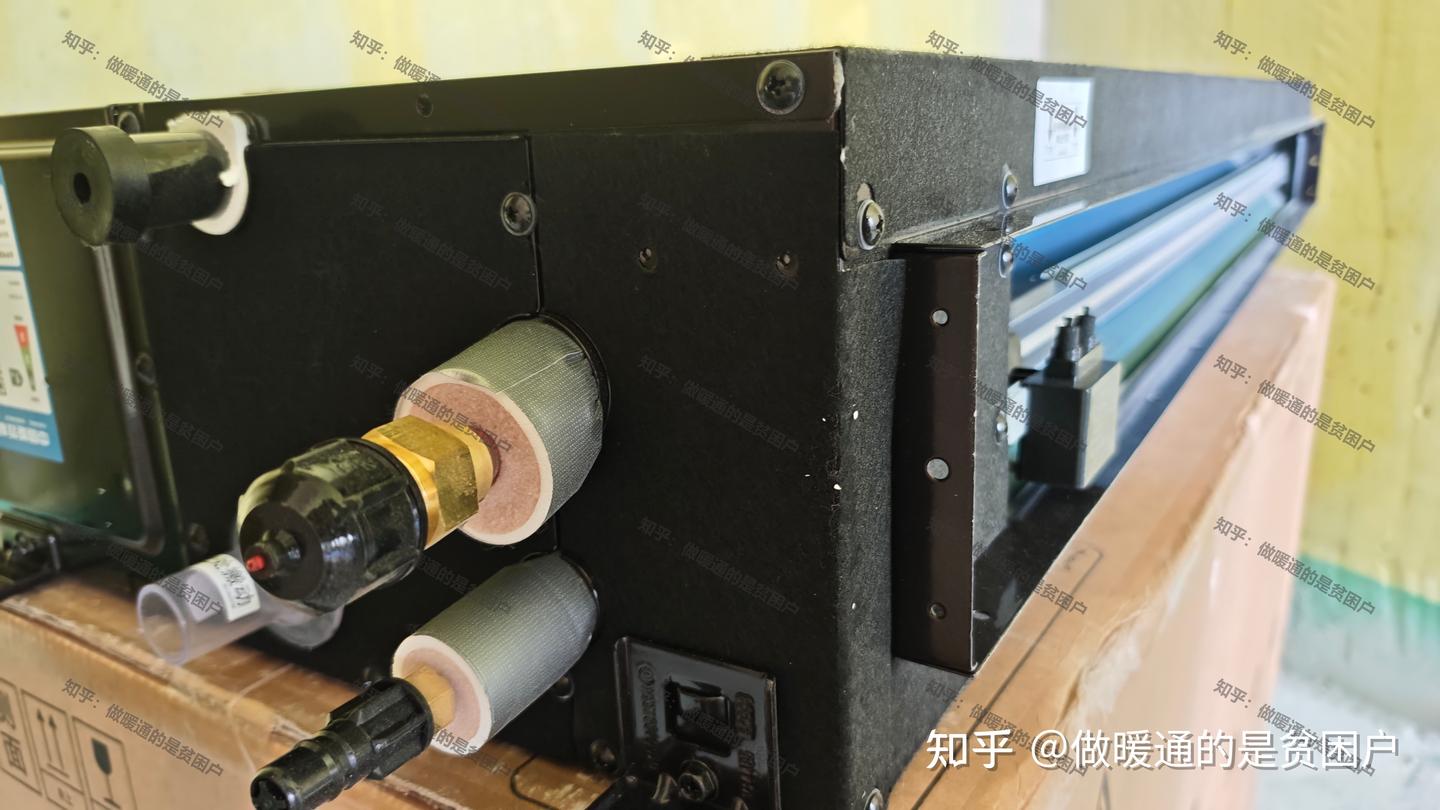

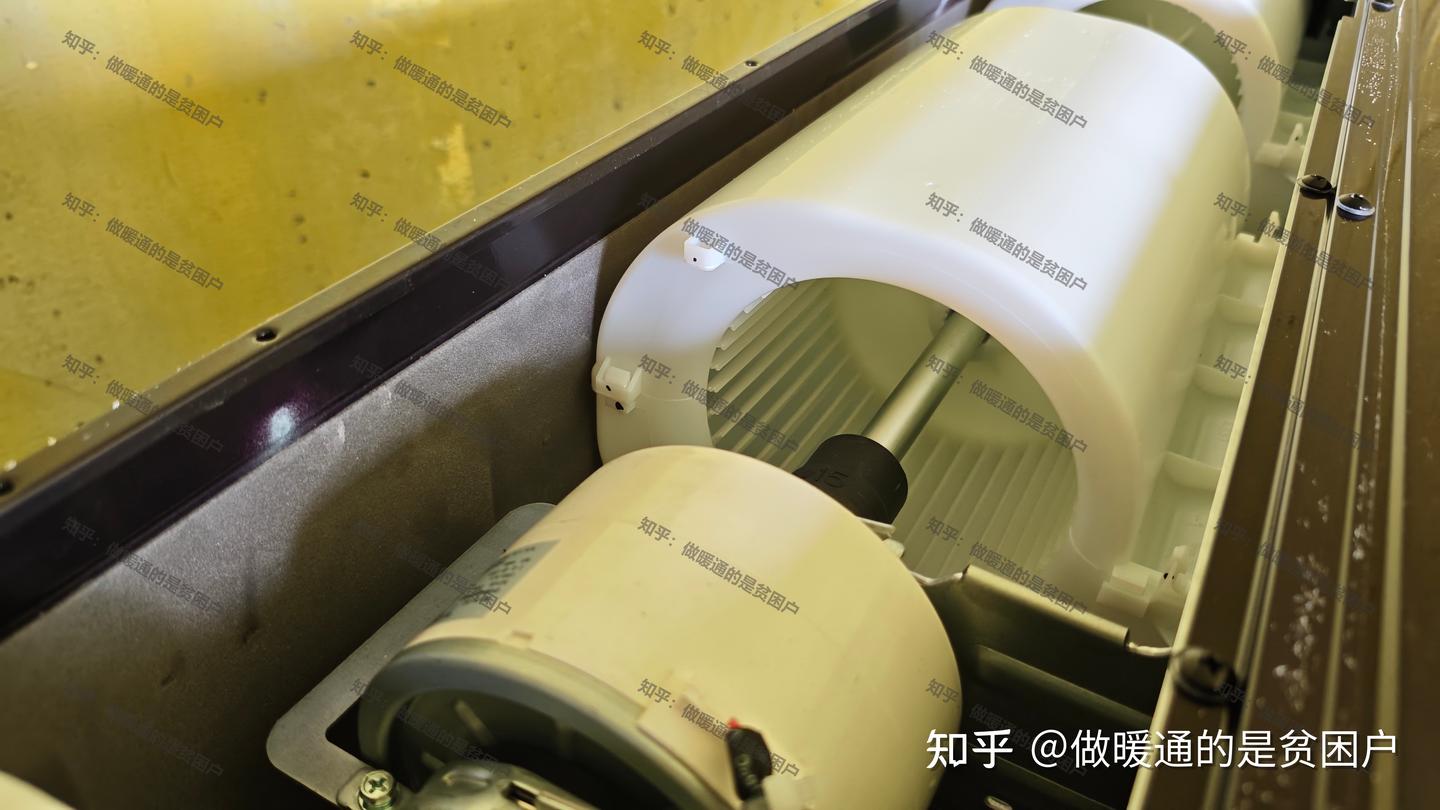

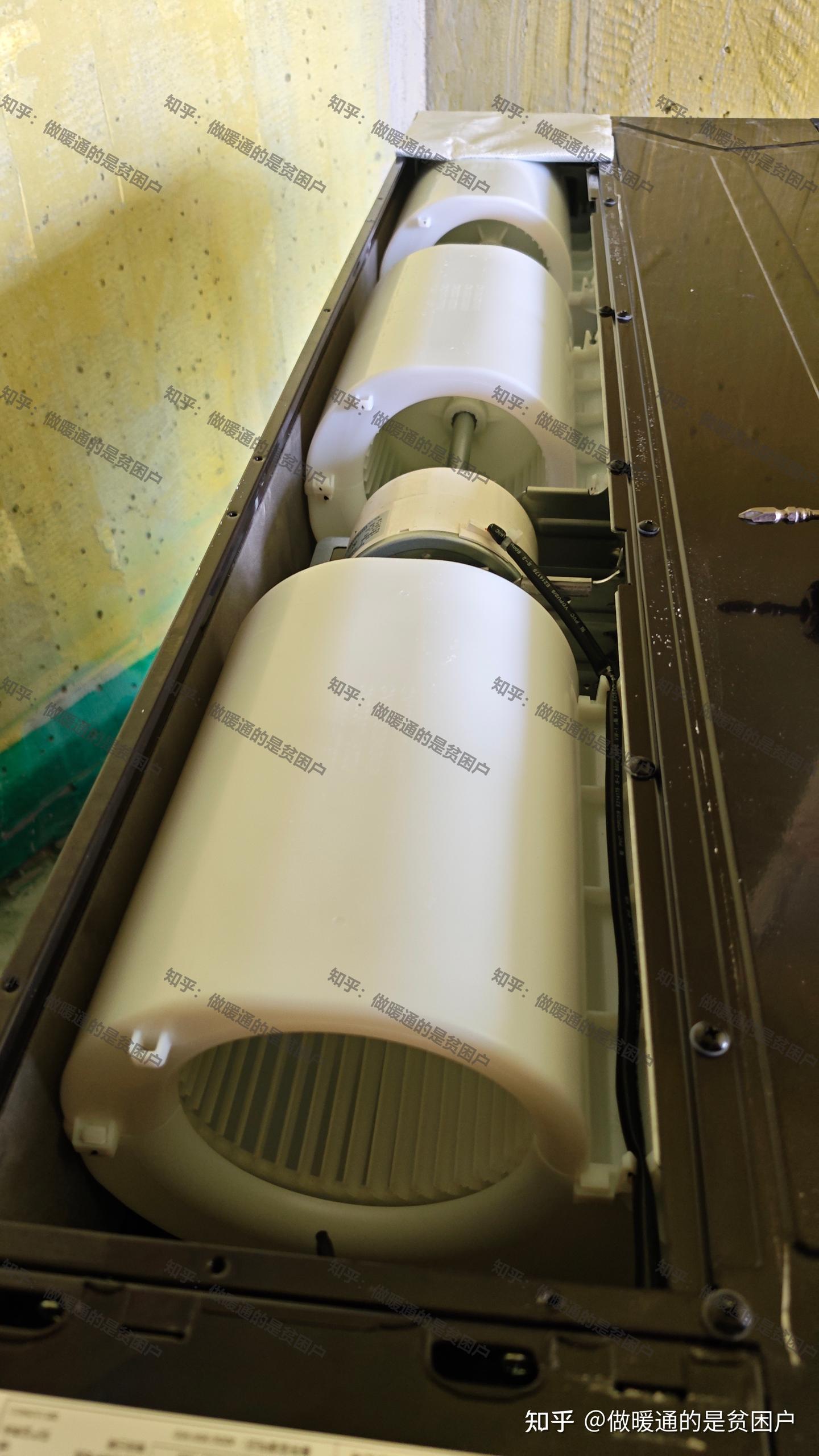

-内机做工整体扎实，内机蜗壳扇叶降噪措施得以体现

-厂家 10 年整机质保+每年 2 次清洗服务，这个卖点其实很吸引人。

二.外机拆机

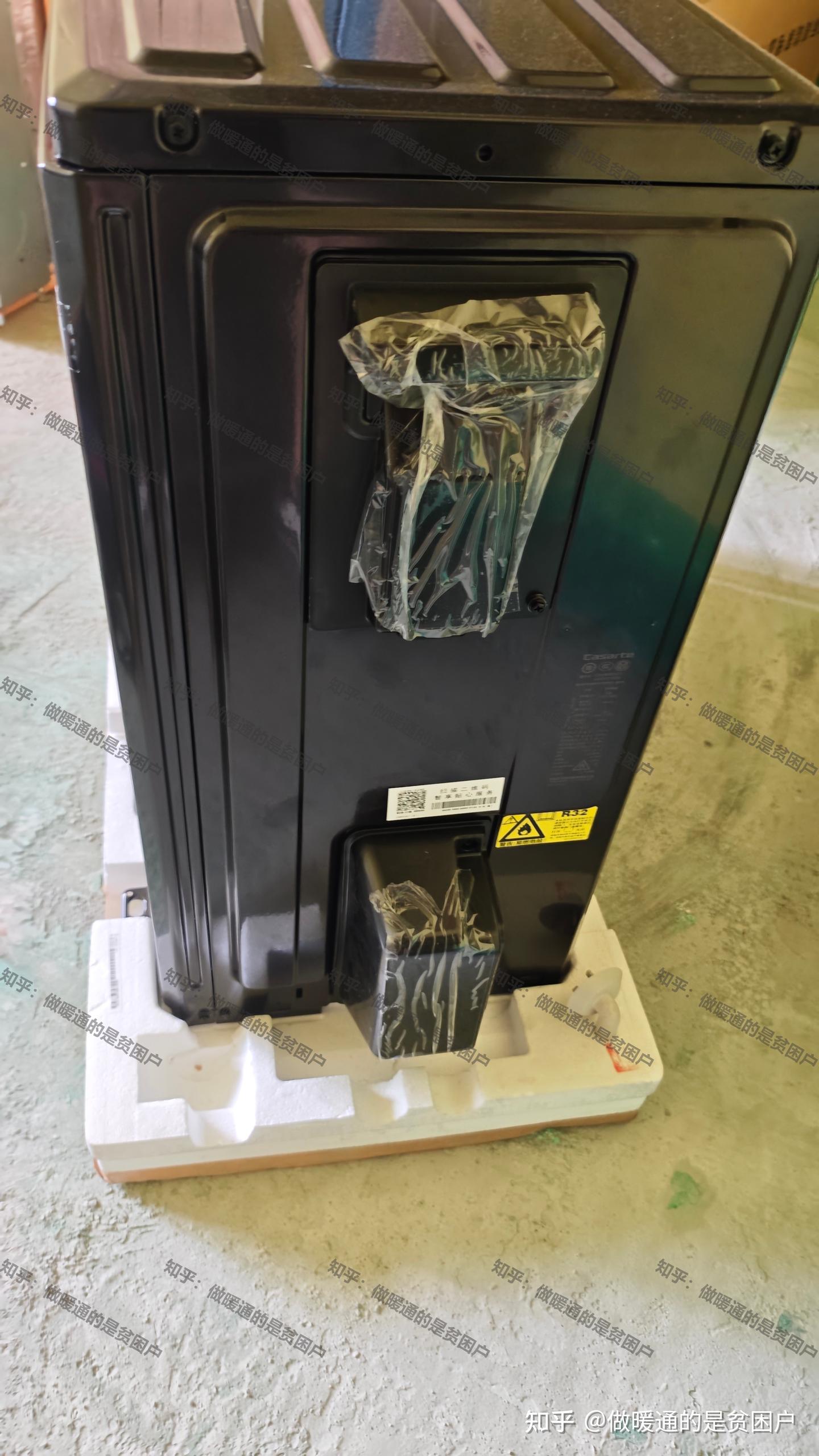

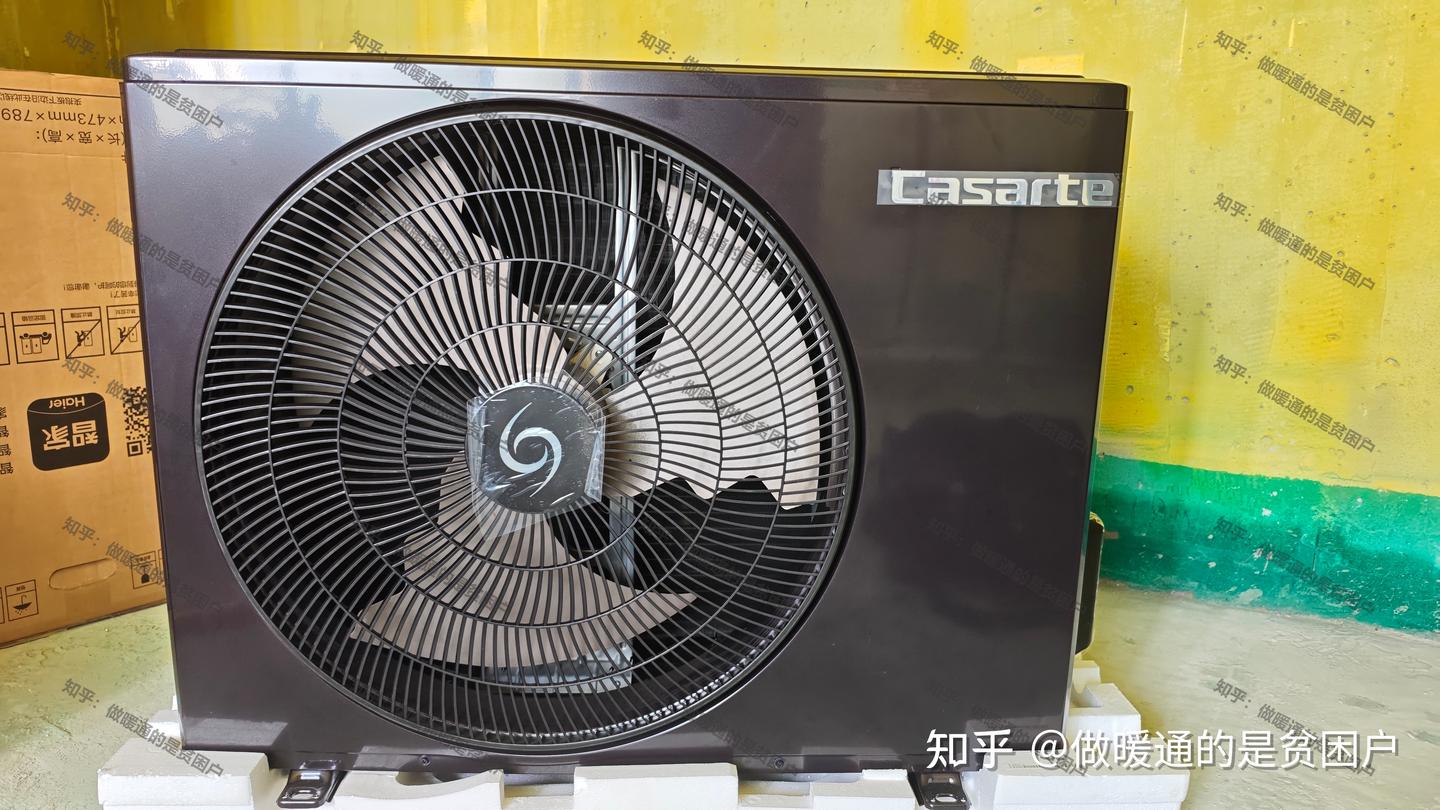

（1）外观部分

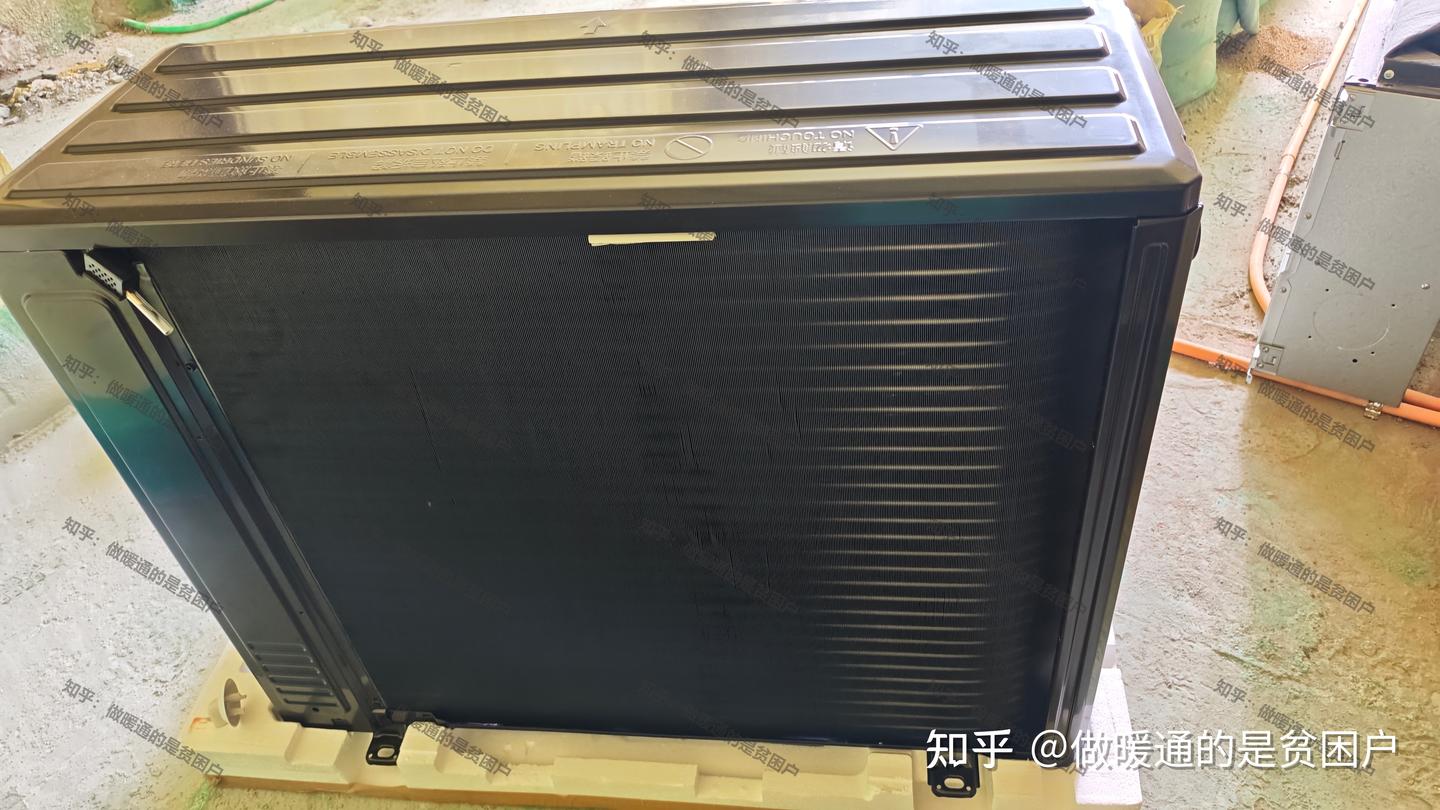

-氟机品牌里面 COLMO 和卡萨帝是最先外机开始用深色系，这里来抛一个问题，是否深色钣金吸热后会导致外机高温衰减？

-答案是不会，如果是完全开敞没有任何遮挡的安装场景下：深色确实更吸热，但只热外壳，不热冷凝器。如果是监狱机位之类有遮挡的，忽略这个问题

空调外机靠风扇强制对流散热，不靠外壳自然散热
深色涂层红外发射率更高，自身散热反而更强
卡萨帝用隔热涂层 + 强化翅片 + 大风量，把颜色带来的温升完全抵消

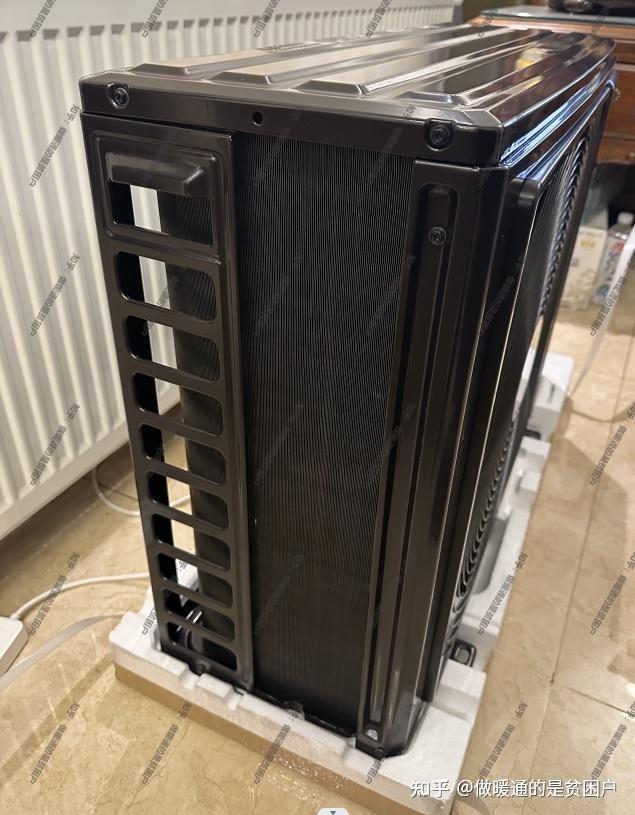

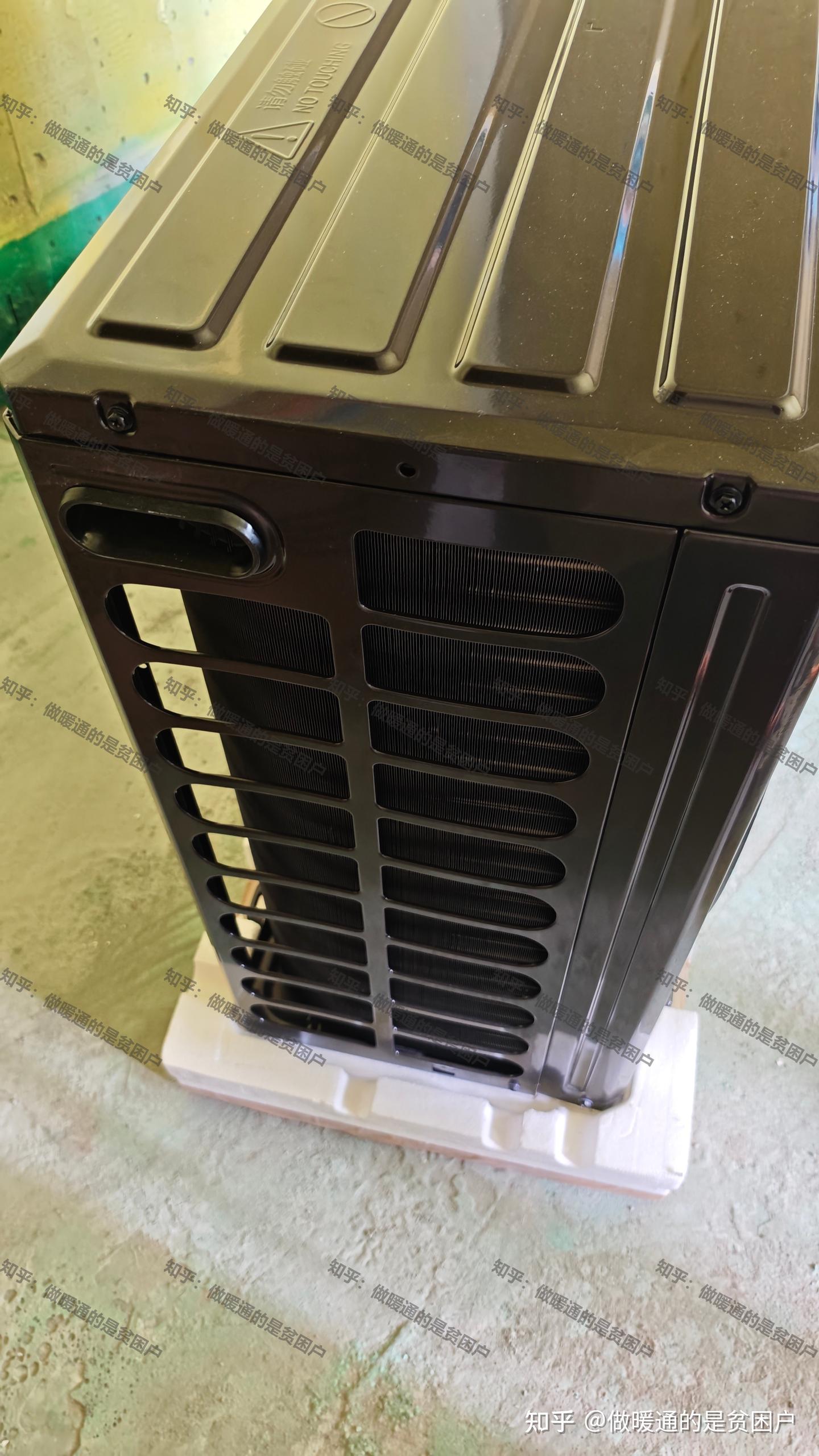

星云PLUS左侧结构钣金采用了一体式等距开窗结构设计，这种结构刚性好。相反星云的左侧钣金结构是缩水了的。虽然这种开敞冷凝器进风侧的迎风阻力会小一些。

-星云PLUS 制冷量的设备，背面却不带冷凝器防护网，采用了极其先进的“背裸式”冷凝器，结合这个价格，本户表示遗憾，同样模具的海尔云璟 PRO，3P 售价 7K 出头，不带冷凝器防护网，很合理，因为首先成本在那里，其次产品定位中端，小框体 3P 机考虑安装场景不太复杂，去掉冷凝器防护网是说得通的，但是星云PLUS毕竟贵了接近 2K，既然定位高端，那么模具配置方案还是应当面面俱到才是。

-星云PLUS 的钣金漆面工艺确实要比自家海尔的要好不少，漆面光滑没有明显的颗粒感

-立面直角 90 度的位置设置了较多加强筋，目的是增加了整套机组的刚性，在吊装和安装挪动过程中不易发生变形。

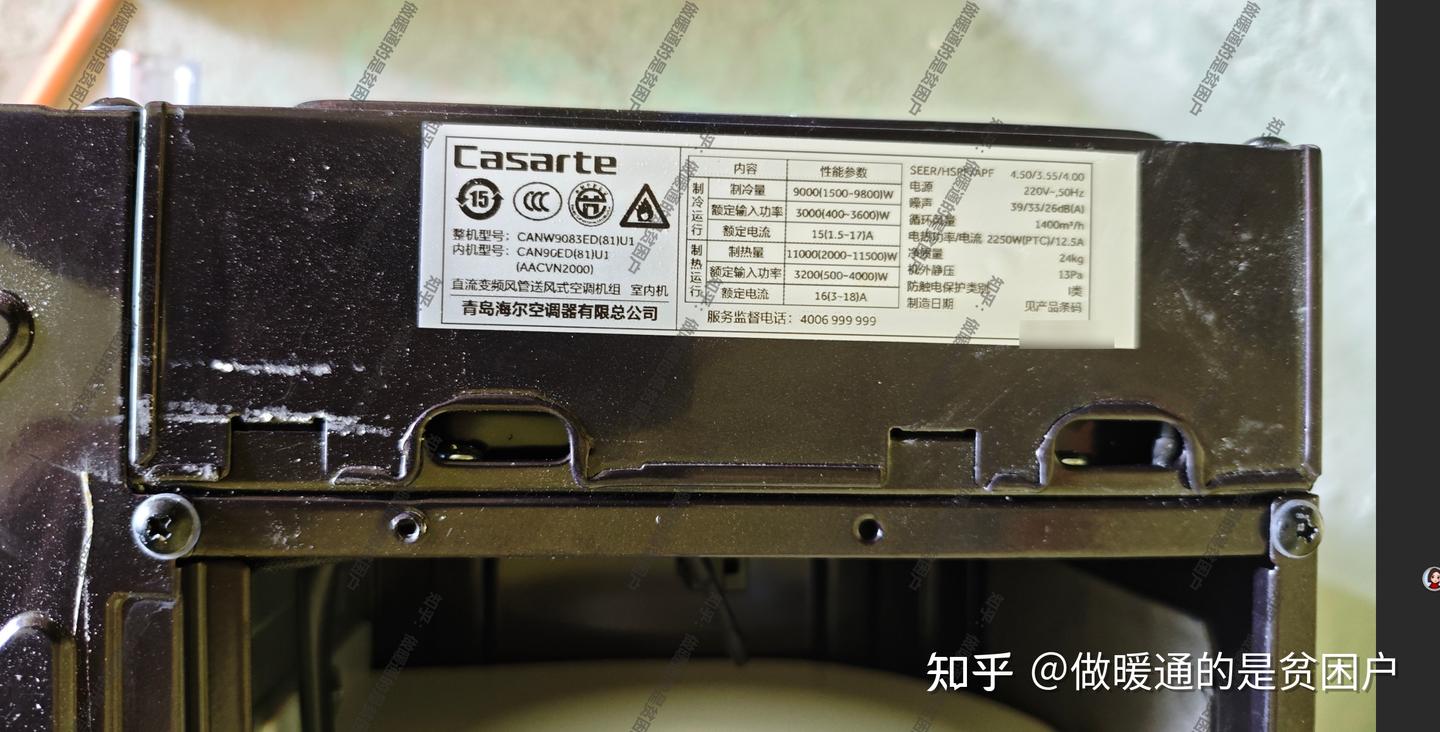

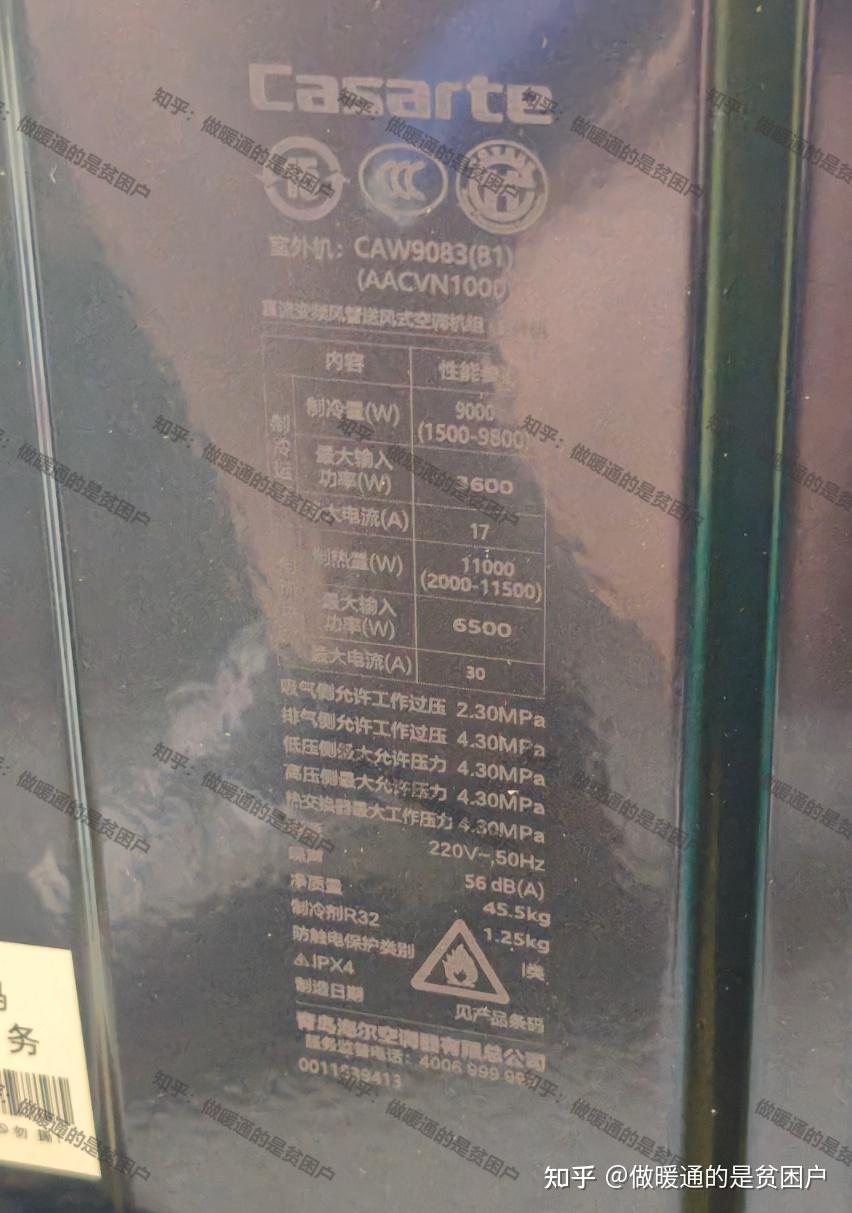

-室外机净重 45.5KG，重量相比 3P 机多了约 6KG。是有堆料增长的，好评。前面拆的小米的风管机，75 和 90 竟然重量一样，你敢信？并且后者 APF 竟然更高

-R32 冷媒，充注量 1.25kg，一般 8 米以内配管不需要追加制冷剂。

-名义制冷量 9KW，低频制冷量 1500KW，纸面数据来看海尔新的电控算法是优秀的，至少比上一代的星云PLUS（低频 2.3KW）好不少

（2）冷凝器部分

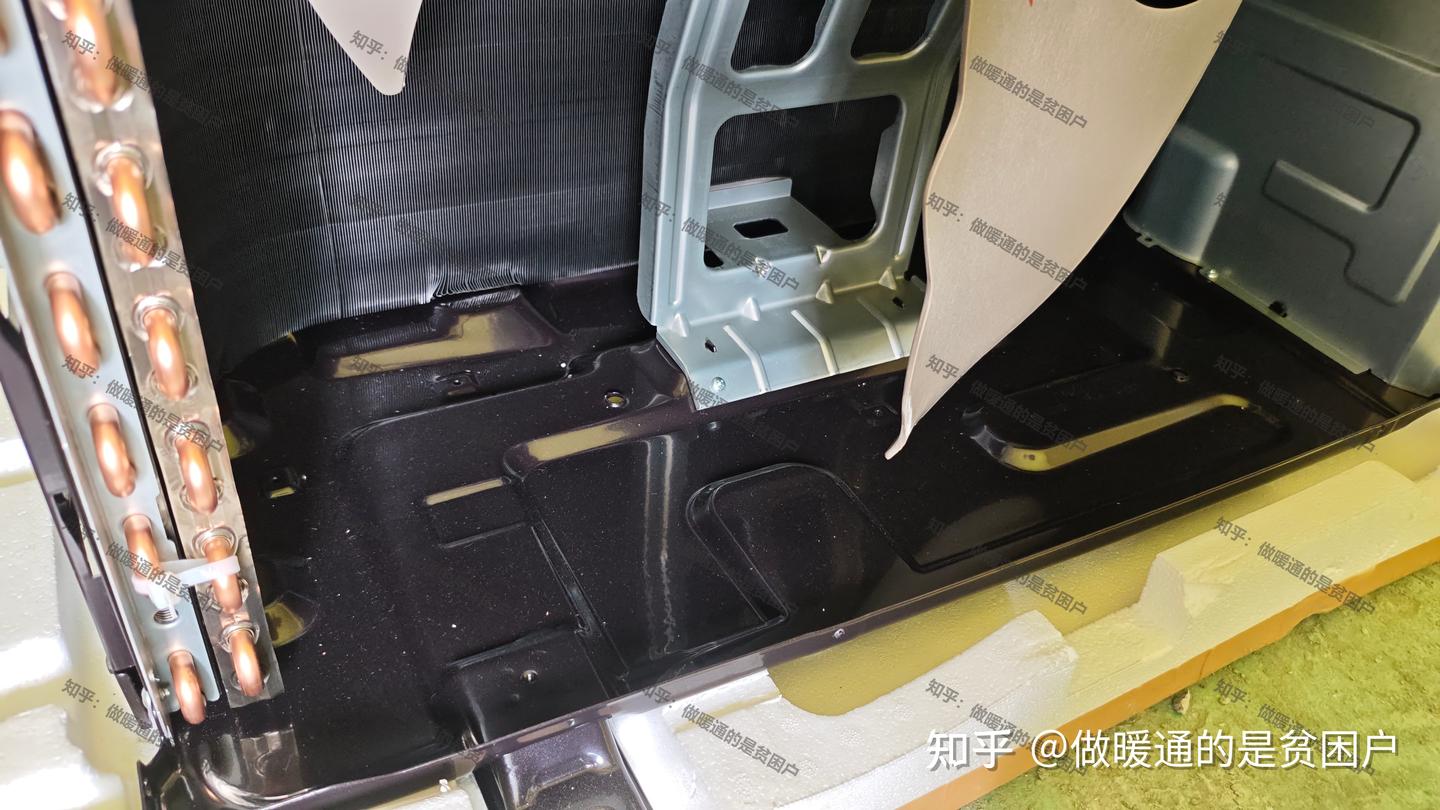

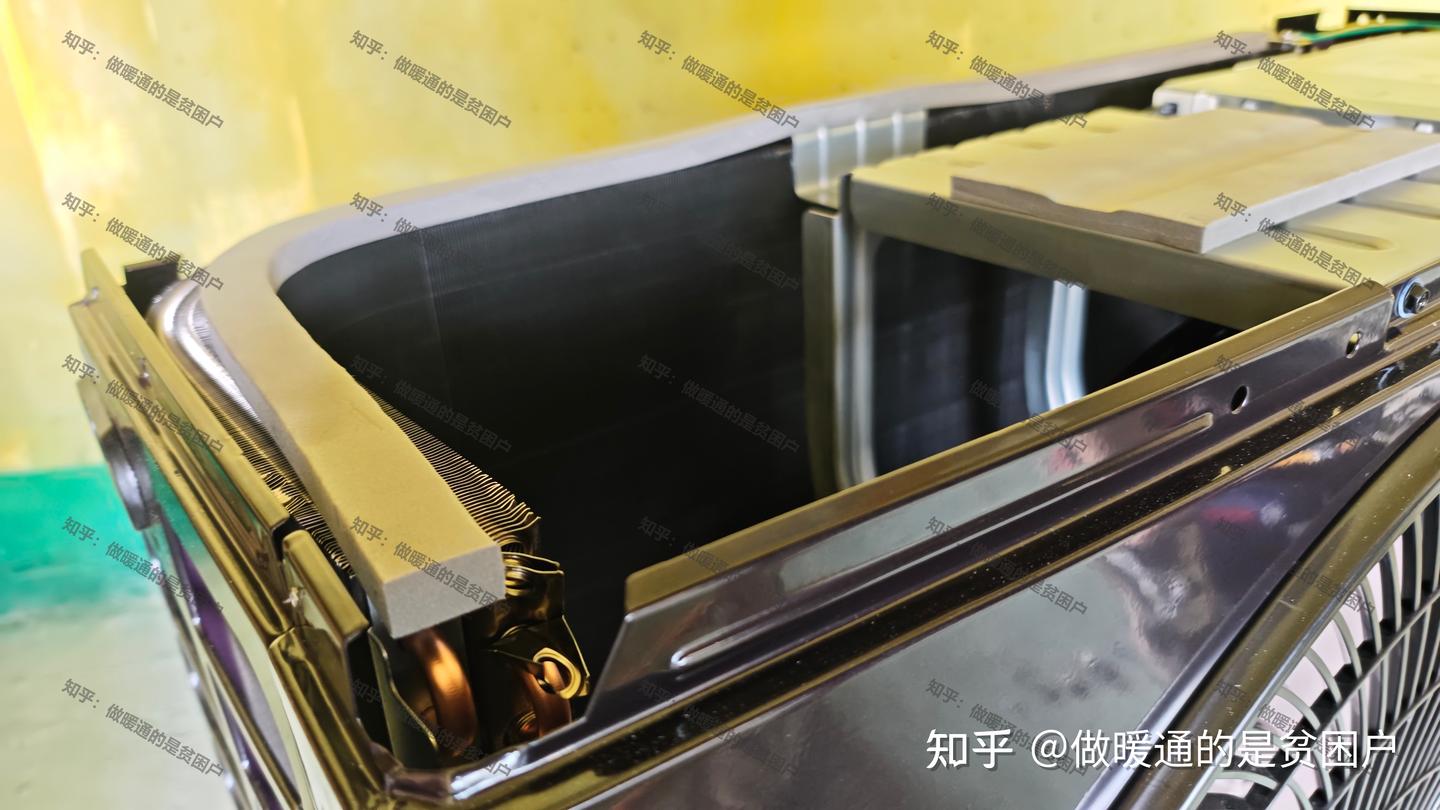

-emmmmmmmm，打开冷凝器顶盖以后，内侧的漆面喷涂还是差点意思，左右非常均匀，但是中间部分存在漆面喷涂不均的问题，摸起来有个割手，颗粒感很明显。这种在非沿海地区没任何问题，但是在沿海地区盐蚀效应严重的地区，漆面防腐层的位置，会更快导致金属腐蚀生锈甚至是变形。

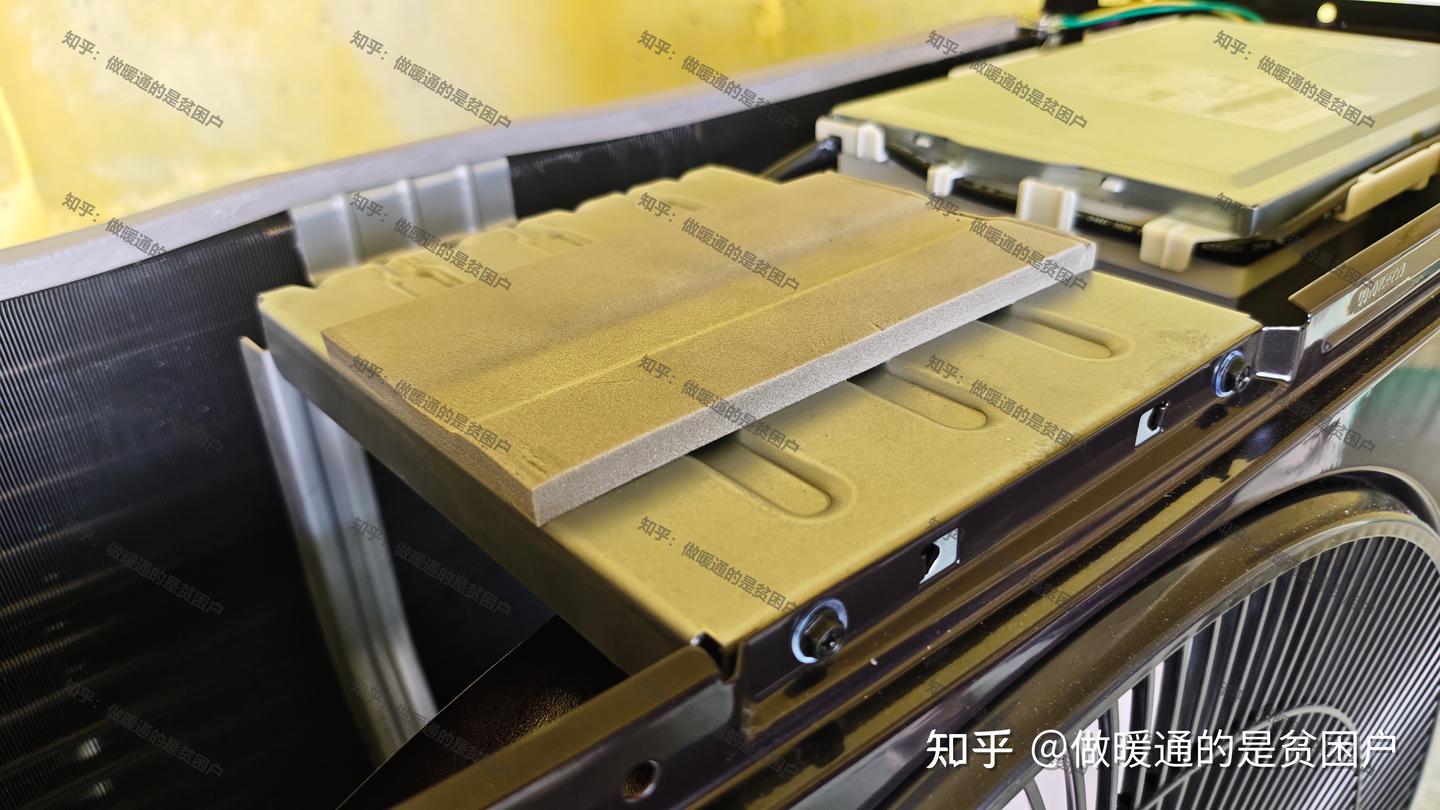

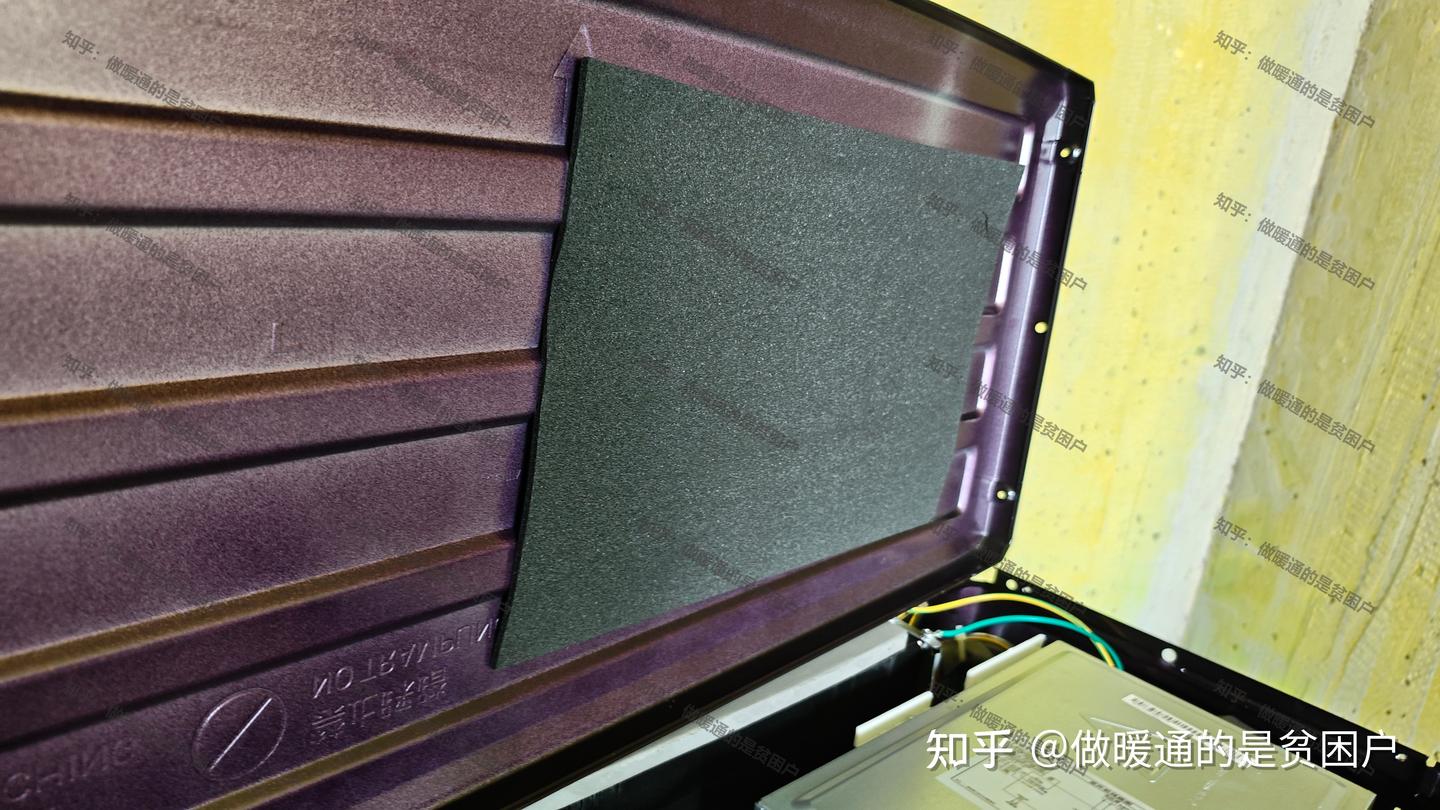

-在靠近主控板的顶部位置，贴设了单层橡塑，一是防止金属板之间摩擦，二是在极端高湿环境下，避免钣金凝露导致冷凝水从内侧滴入主控板。

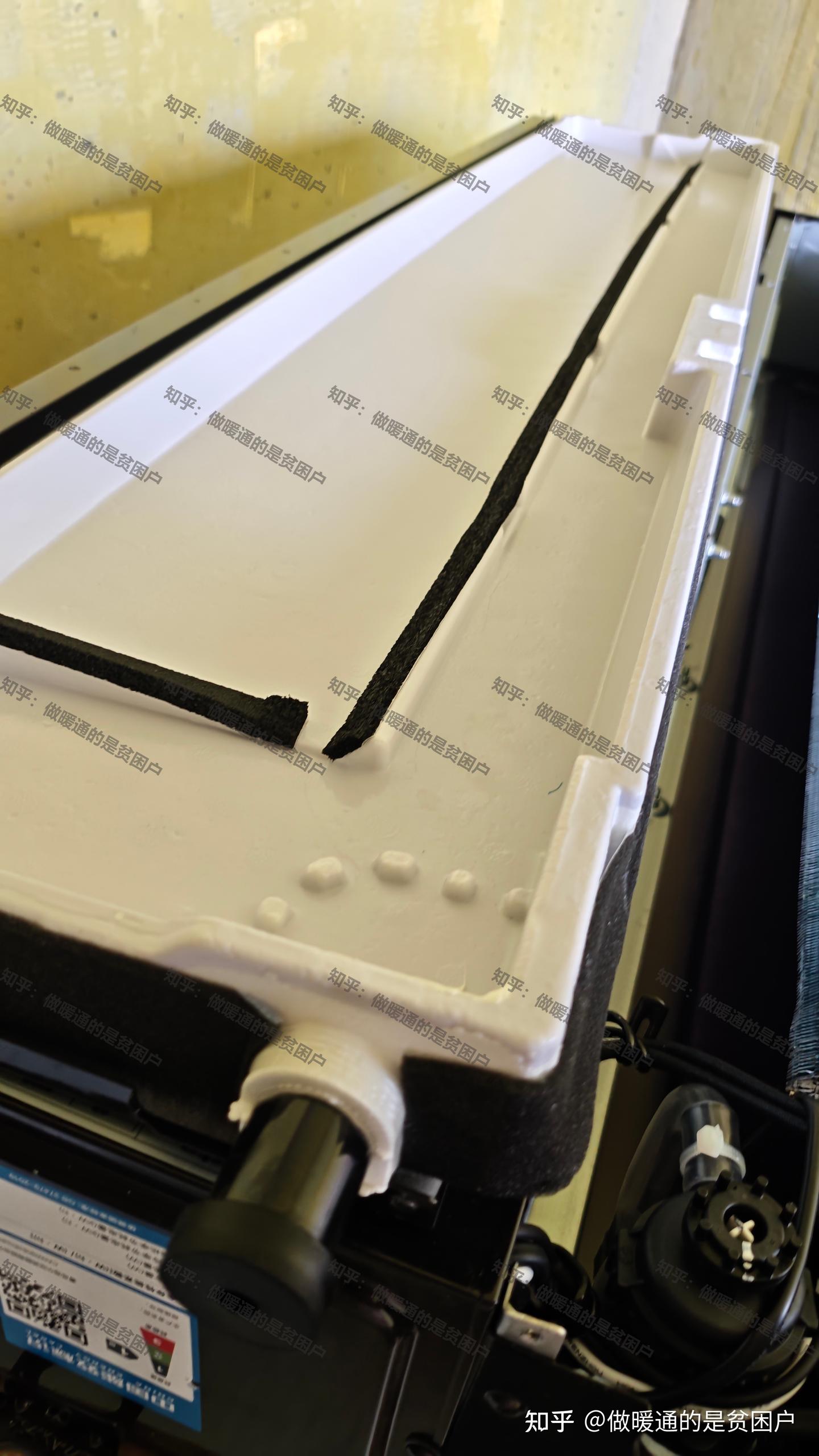

-但冷凝器的防震措施还是到位，在主板和风机桥架的顶部以及整圈冷凝器的顶部，都敷设了橡塑材料来防止金属之间的摩擦。

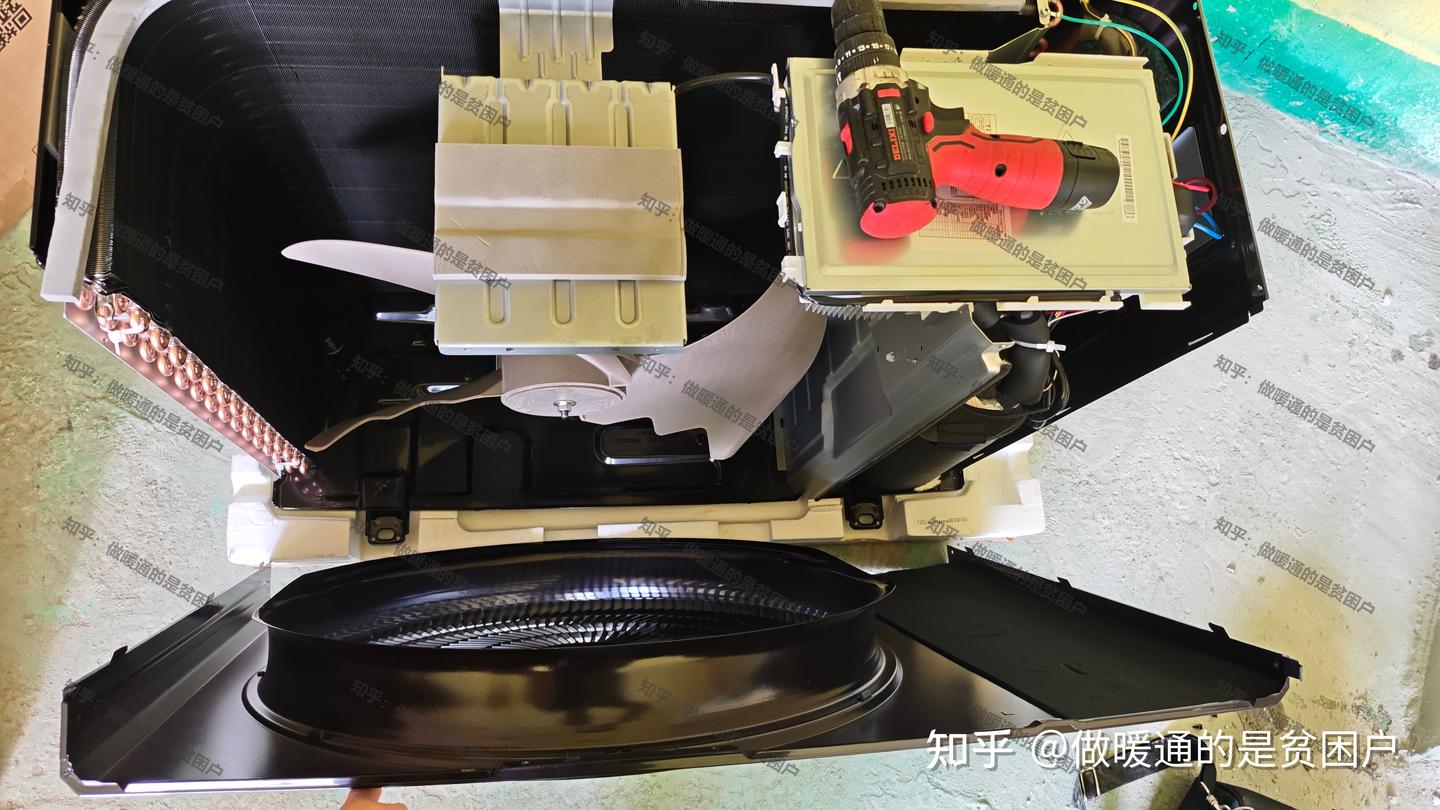

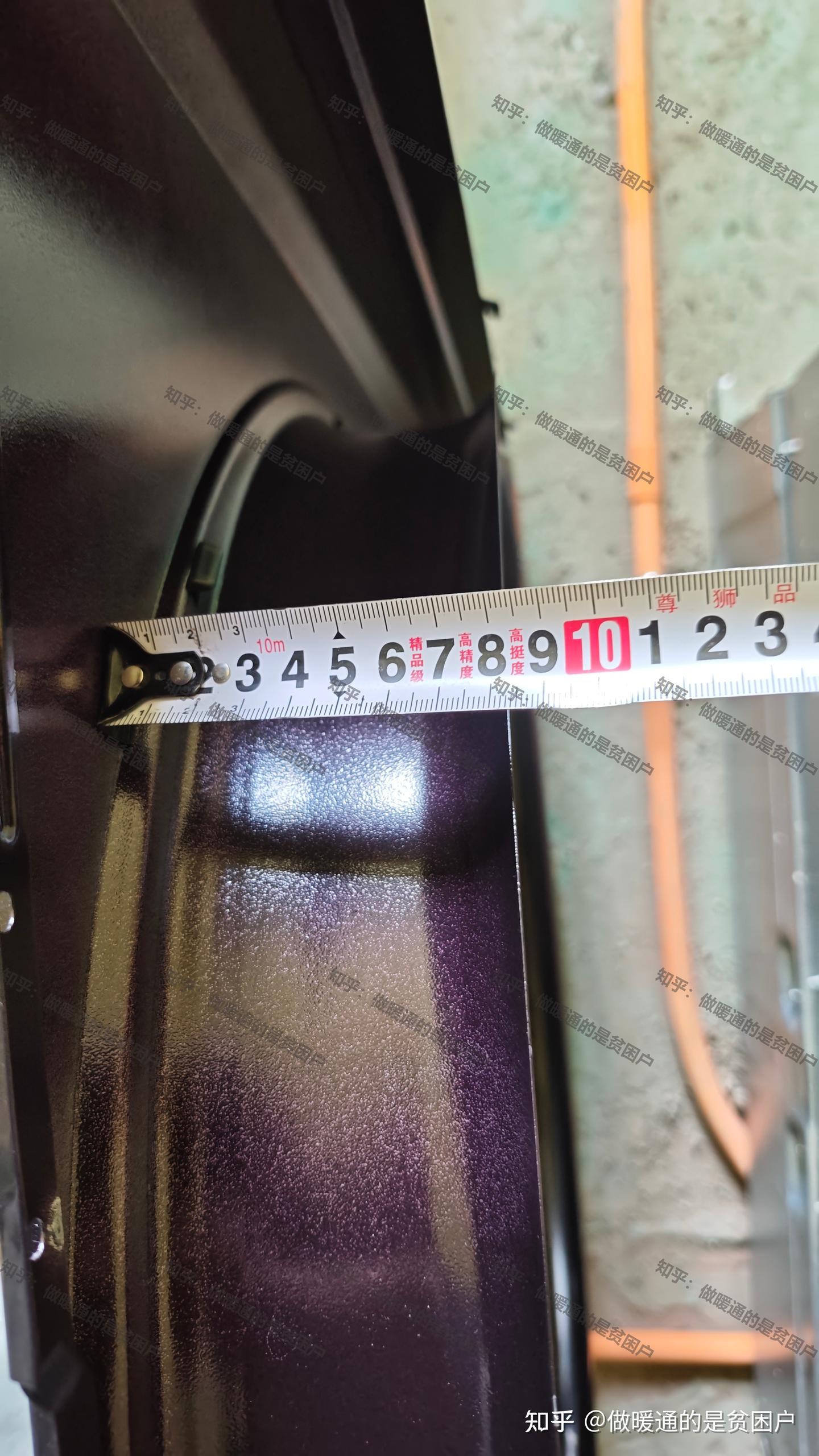

-星云PLUS 的同样采用了常规的深风筒聚风设计，但出彩的地方在于这套风筒深度约 8.5cm，要比常规的 7cm 尺寸更大，能提供更大的动压。让热空气吹的更远

-冷凝器固定措施方面，采用了上下两根尼龙扎带捆绑，固定措施一般，因为 9KW 的风管机，全频运行时，震动幅度偏大，如果能结合左侧钣金做一个锁扣固定更好。

-冷凝器部分，则同样变为了黑色冷凝器，目前黑色冷凝器能见到的，还是在卡萨帝身上，一般冷凝器颜色为蓝色和金黄色，黑色冷凝器翅片不单是颜色的区别，主要是防腐工艺的不同，由于冷凝器翅片要一直暴露于大气环境中，而大气中的粉尘、盐离子、水蒸气容易吸附沉积于冷凝器表面，为腐蚀提供条件。腐蚀会降低换热器的传热性能，加大空气流通阻力从而增加机组运行能耗，严重着甚至导致冷凝器铜管焊接处出现漏点泄露冷媒，所以近年来，主机厂提出对冷凝器的抗腐蚀能力加强的工艺在不断提高，粤系空调大部分开始使用金色冷凝器，相比于普通蓝色防腐冷凝器翅片金色有显著提高，而黑色冷凝器，从海尔公布的实验室数据来看，黑色目前的抗腐蚀能力确实高一些

这里也要提出影响翅片腐蚀的几点：

（1）大气氯离子浓度：沿海及海洋大气中含有较多的海盐颗粒，其主要成分为 NaCl。金属材料腐蚀速率与累积氯离子浓度即金属表面氯离子沉积量相关，所以翅片的防腐能力指标之一就是盐雾试验能力

（2）酸雨：氮、硫氧化物等腐蚀性气体主要会与空气中的水气形成酸性液膜或与雨水相结合形成酸雨，与金属接触会造成严重的化学腐蚀

（3）相对湿度：湿度是影响大气腐蚀的主要因素；决定大气腐蚀的类型和速度。湿度越大，大气的腐蚀性越

强。每种金属都有对应的腐蚀速度开始急剧增加的相对湿度范围(临界相对湿度)

而对于冷凝器翅片来说，工艺上实现防腐的根本还是涂层覆膜涂层铝箔以素箔为基材，先施加一层耐腐蚀涂层作为底漆，再施加一层亲水性涂层作为面漆，接着施加不同的涂层做外保护层一般是水性纳米防护涂料，不同的主机厂最后还会再在翅片表层做氟碳涂料工艺，通过热烧结或静电粉末涂覆的方式将含氟聚合物涂层施加到冷凝器翅片上（卡萨帝的黑色涂层主要是碳纤维）

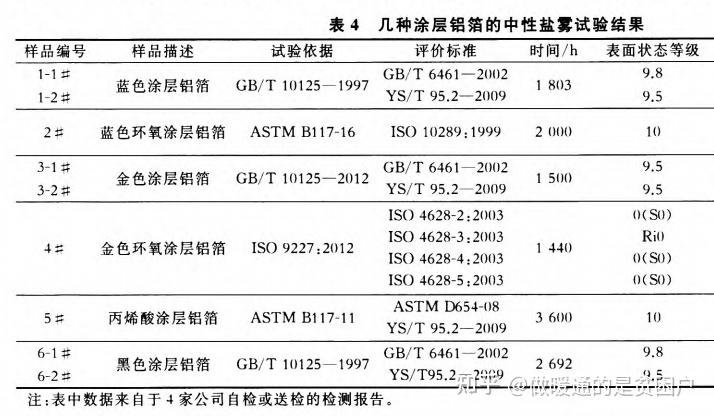

本户查相关资料时，也查到了盾安对于不同工艺翅片防腐能力的实验室数据

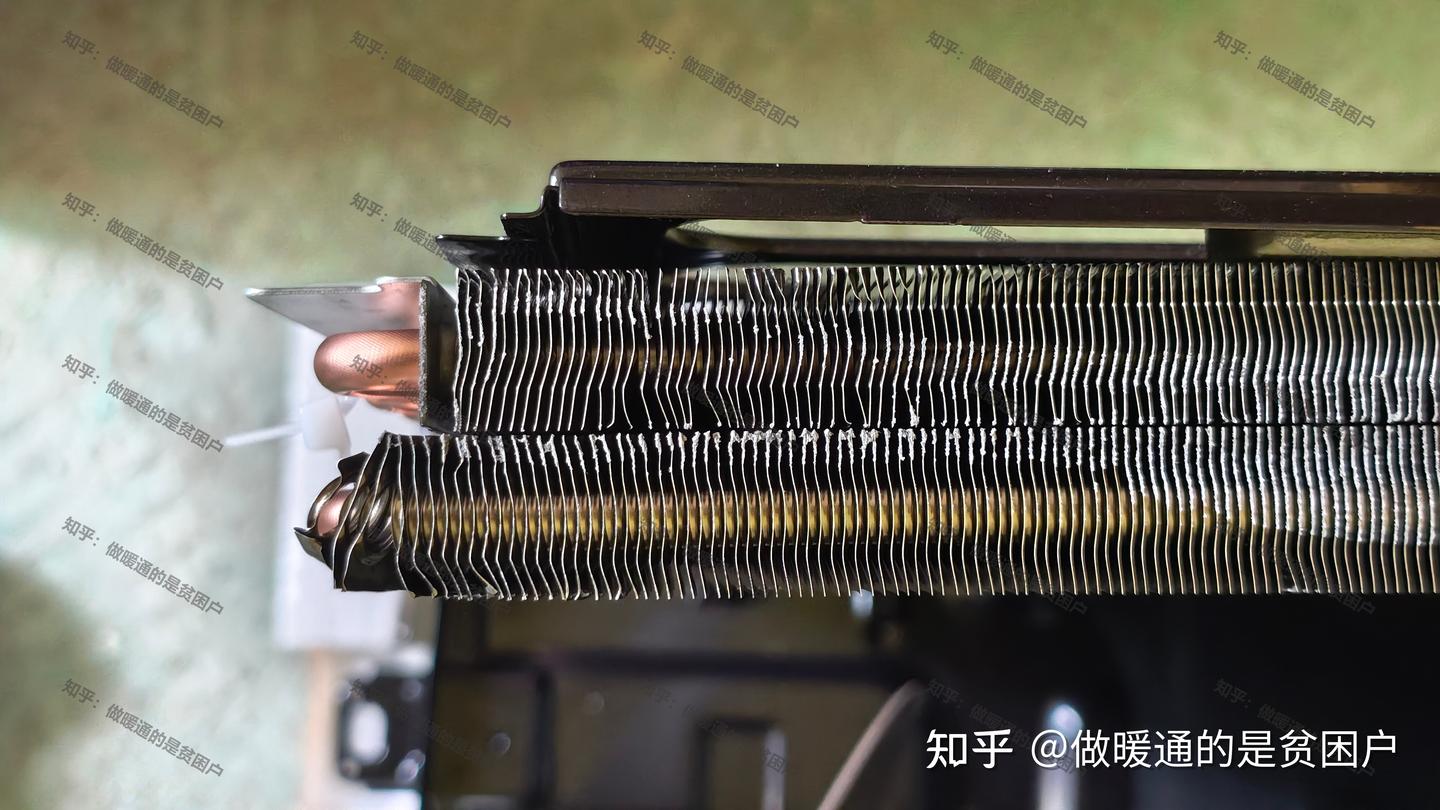

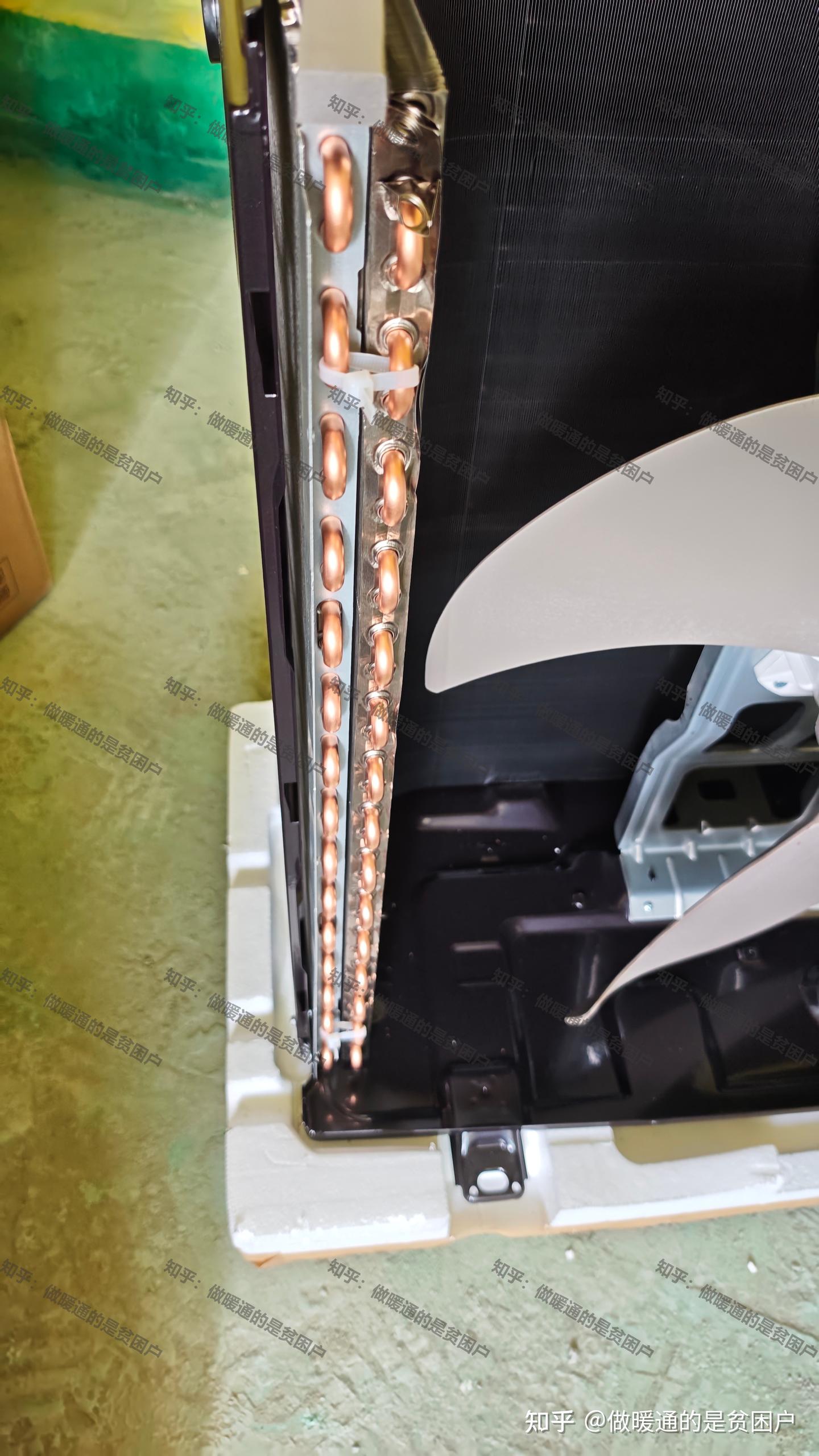

室外机使用了波纹片，但是卡萨帝的波纹片的折弯幅度不大，偏向于长得像平片的“波纹片”，这种设计可以提高冷凝器的换热效率，又兼具波纹片的长效防尘。波纹片结构优势决定了他的长效性，包括冬季外机不容易形成水桥，湿空气中的水蒸汽冷凝时会在翅片上形成一个较大的接触角，从而形成一个一个的水珠。当水珠较大时相邻翅片被搭接起来，形成“水桥”，增大空气侧热阻，导致换热效率恶化，使得制热时更容易结霜，结霜冷凝器换热性能会急剧恶化，而波纹片应对水桥效应则是最低的。

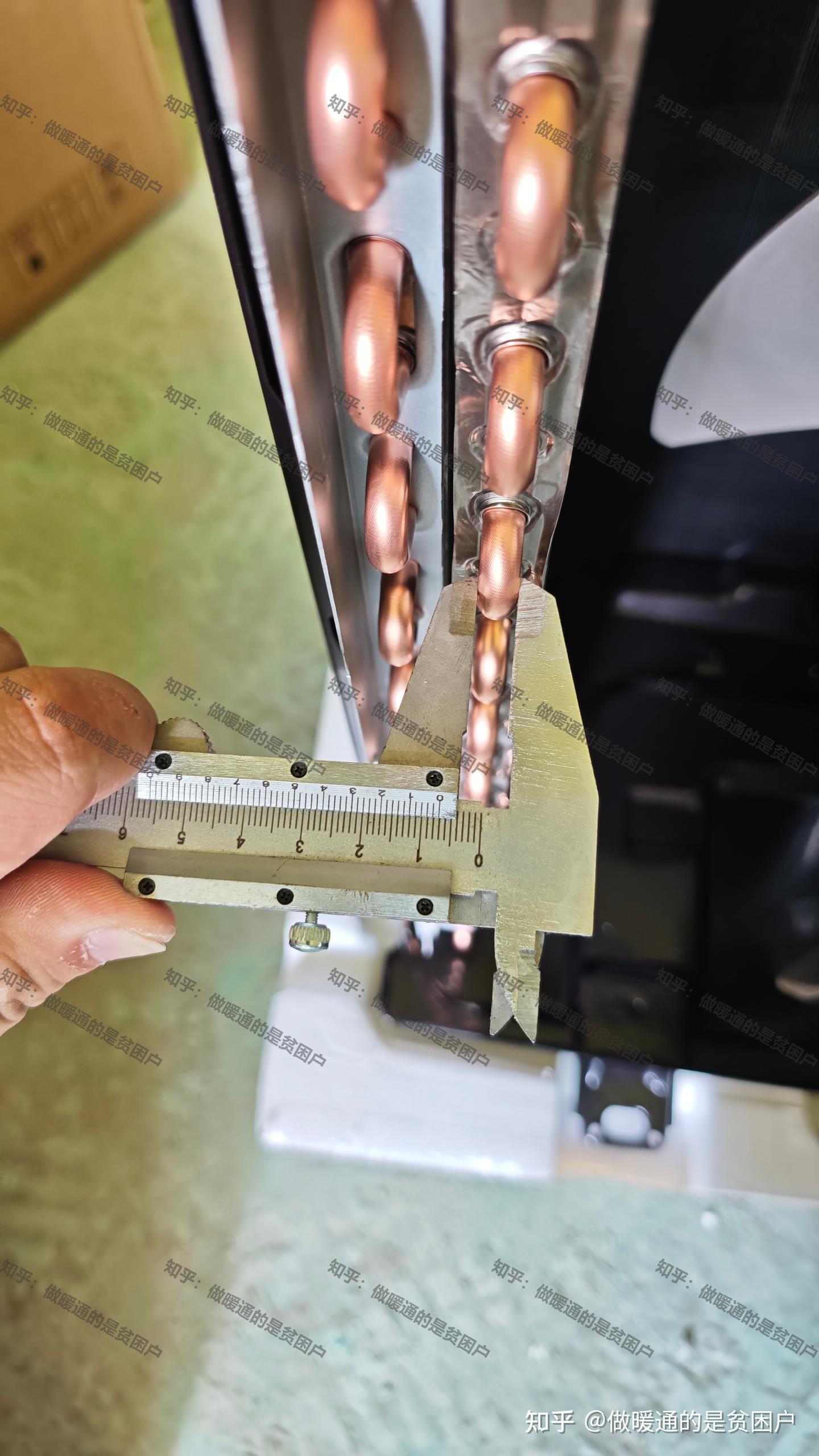

-卡萨帝星云PLUS 9KW 全直流变频风管机，冷凝器采用直径考虑误差取整为φ7mm 内螺纹铜管

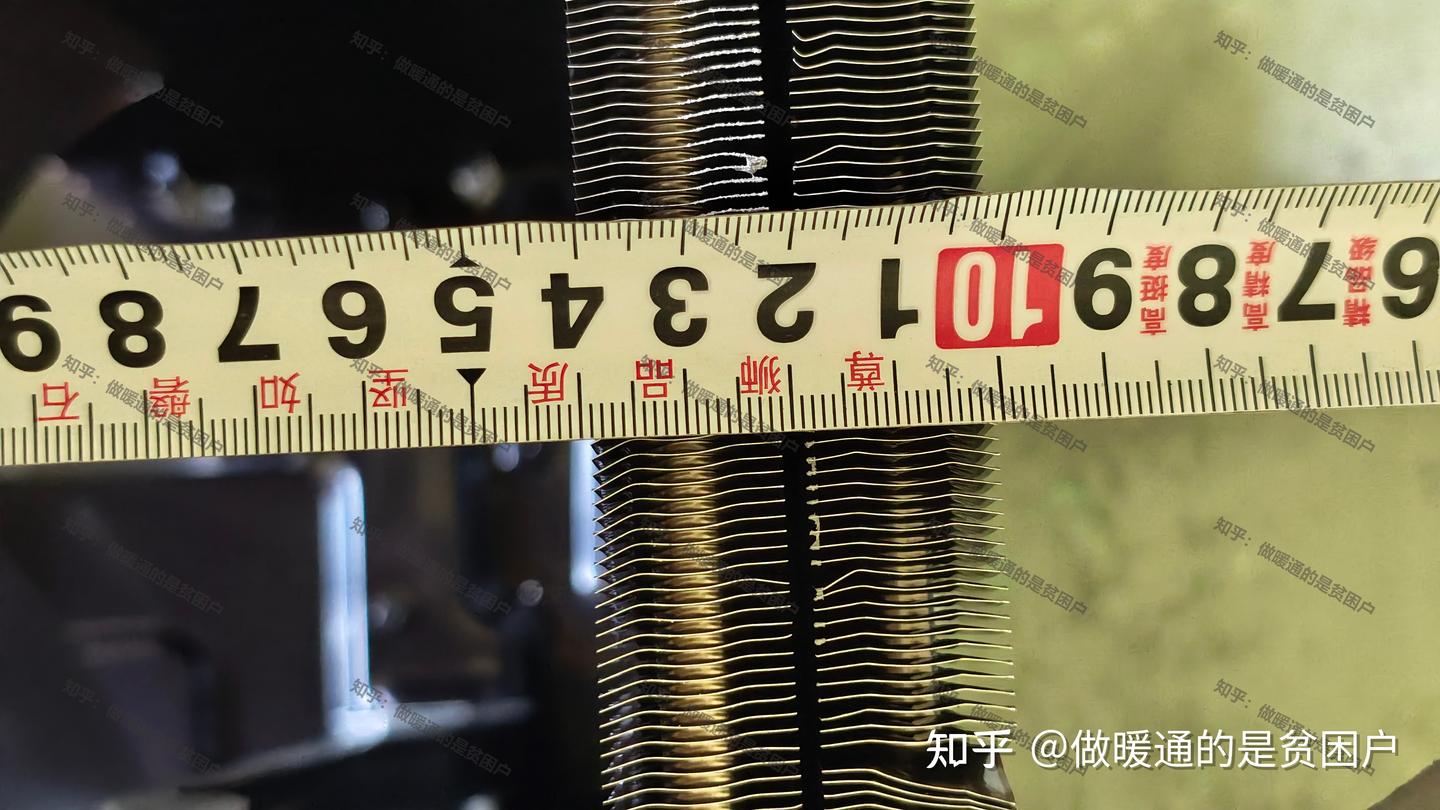

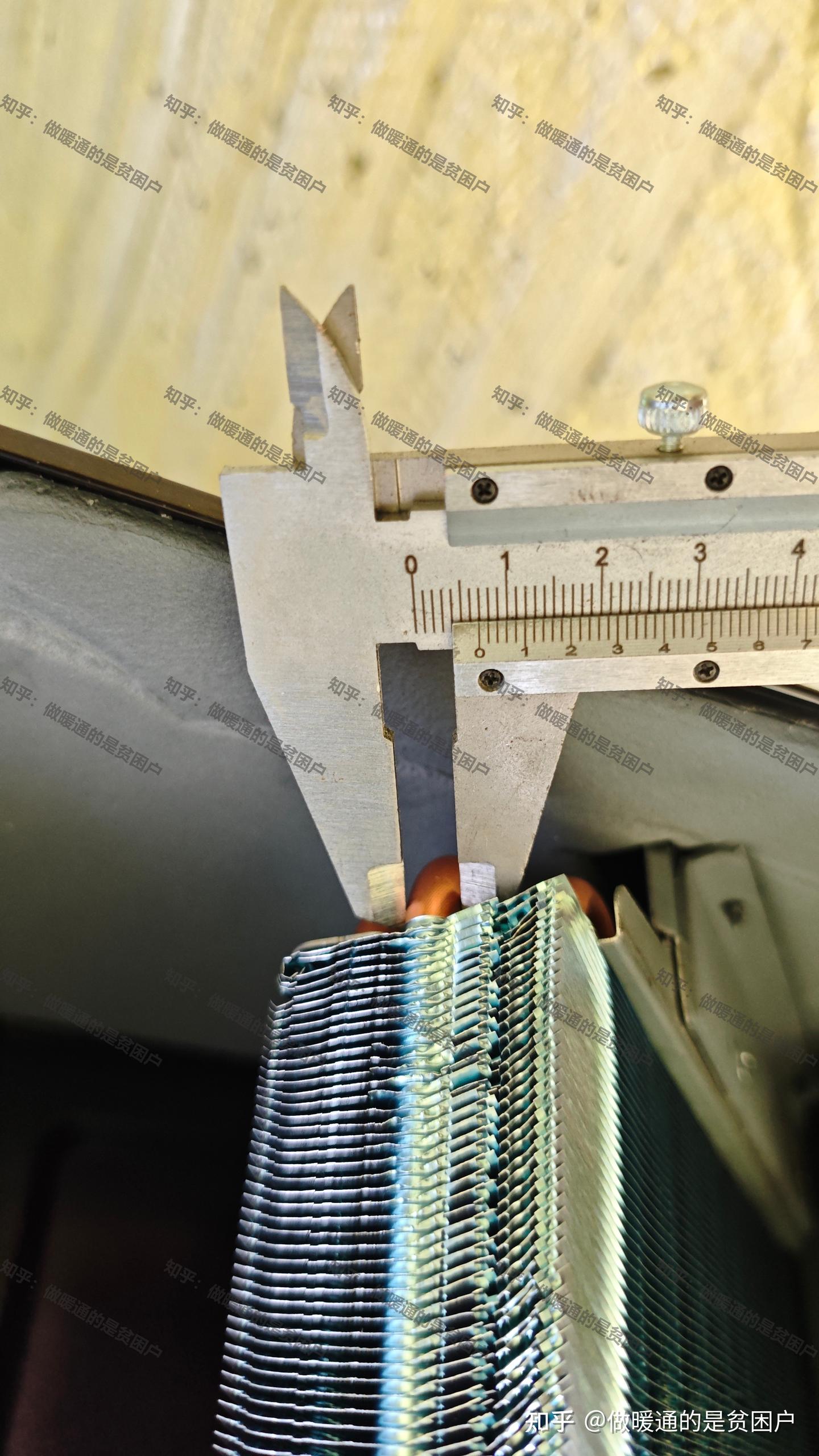

-翅片采用波纹片，翅片宽度考虑误差取整为 1.7cm

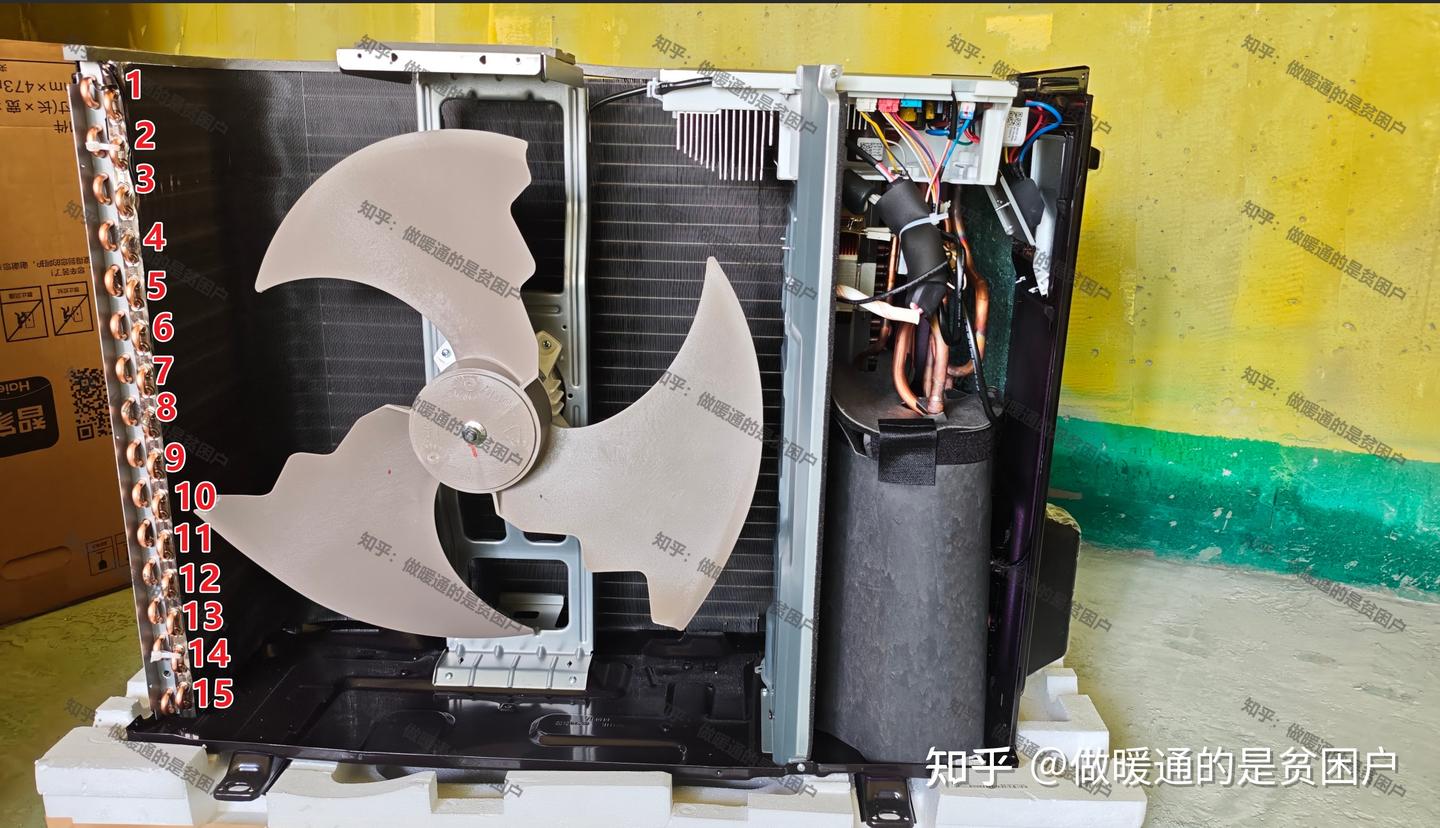

-铜管共计 15 对管，不过外侧冷凝器底部抽了一根管

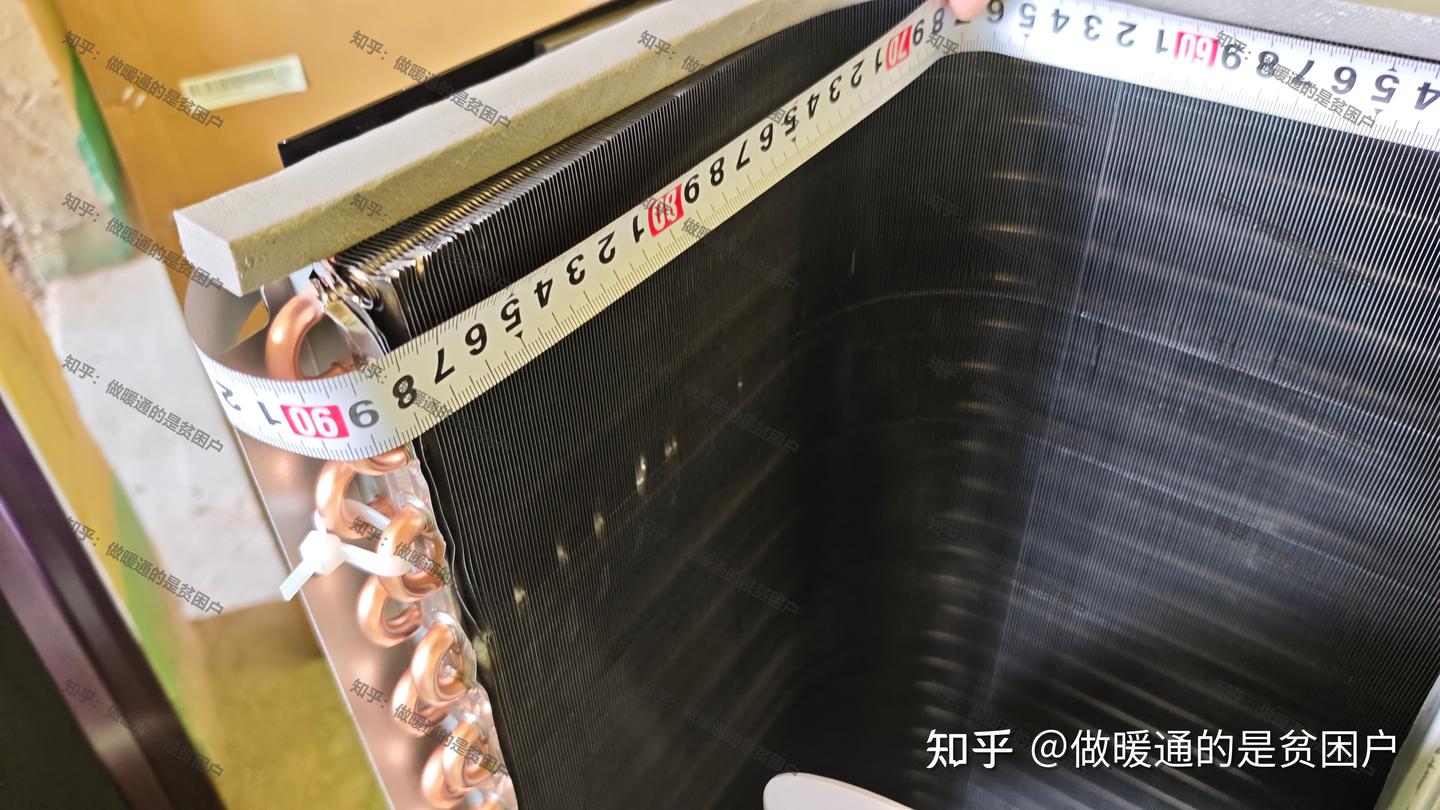

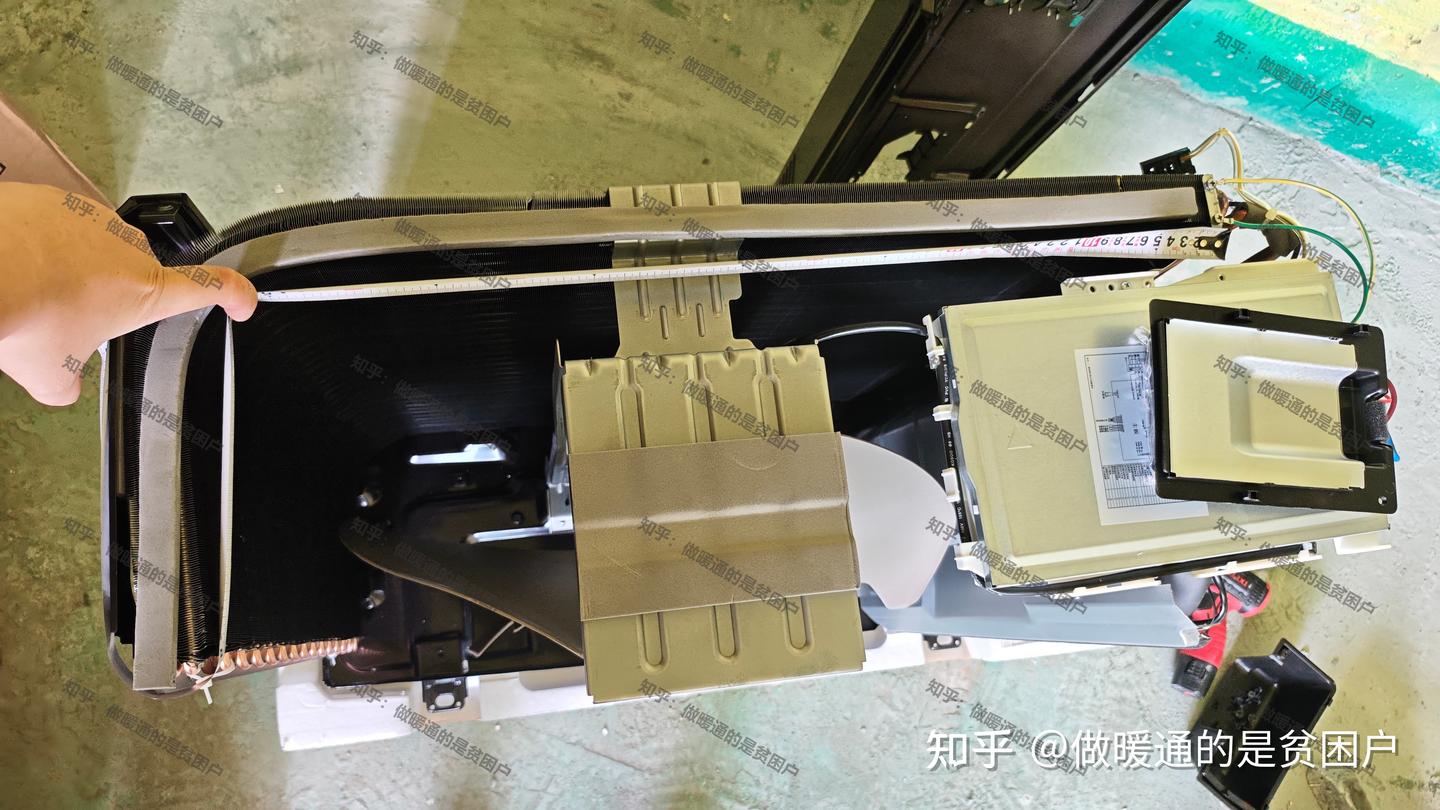

冷凝器长度考虑误差取整为 90cm，外机冷凝器堆料规格为：29*0.9+30*0.9=53.1 米，9KW 的星云PLUS 和 7.5KW 的银河以及星云相比，冷凝器铜管仅多了 3 米。这部分通过提升冷凝器换热对流的能力并不大。配置约相当于 3 匹新一级柜机的配置，9KW 的风管机来说，目前来看冷凝器部分堆料偏少

要知道美的的星光旗舰版 8.5KW 和乐享 4 代 10KW 冷凝器铜管直接来到了可怕的 66.6 米

（3）风扇和电机

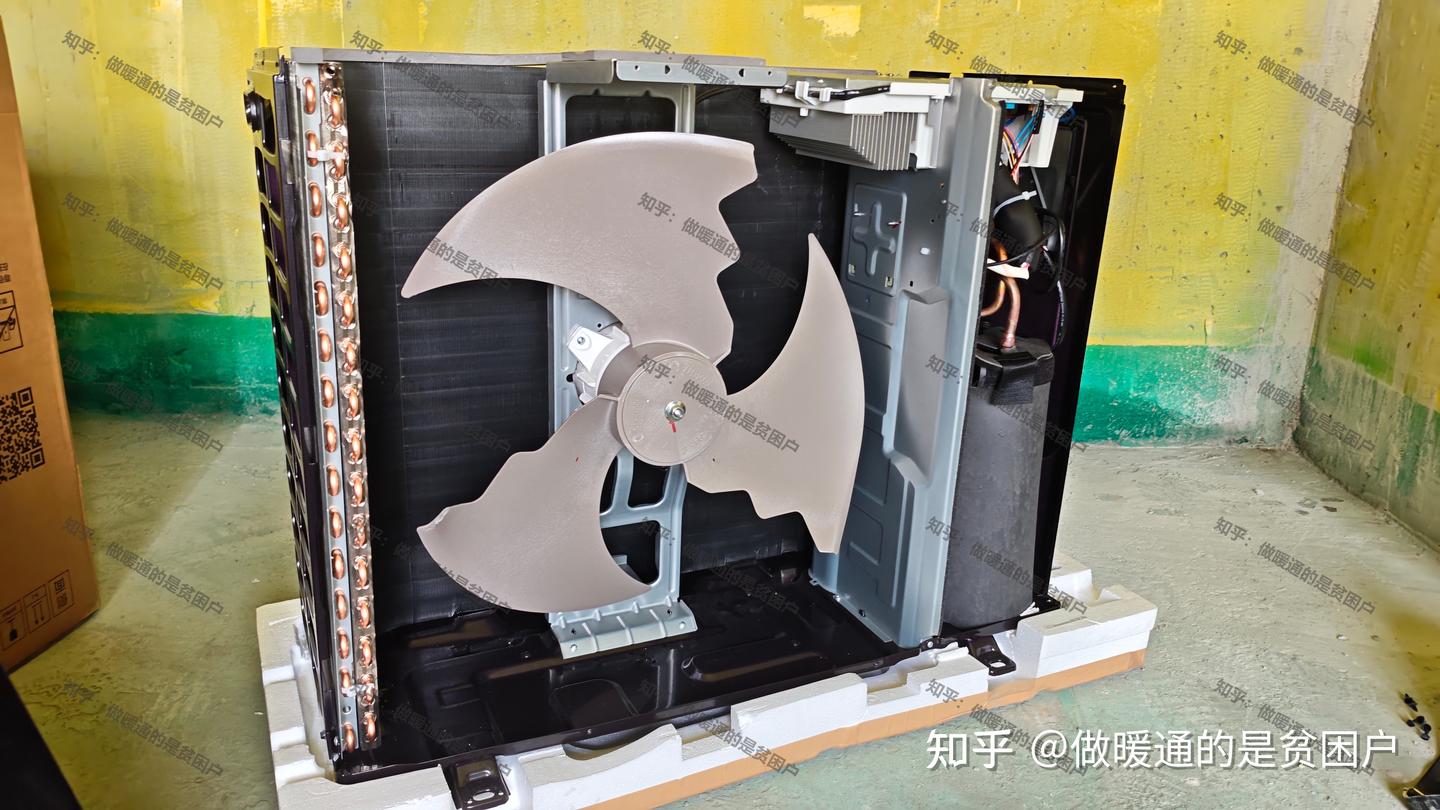

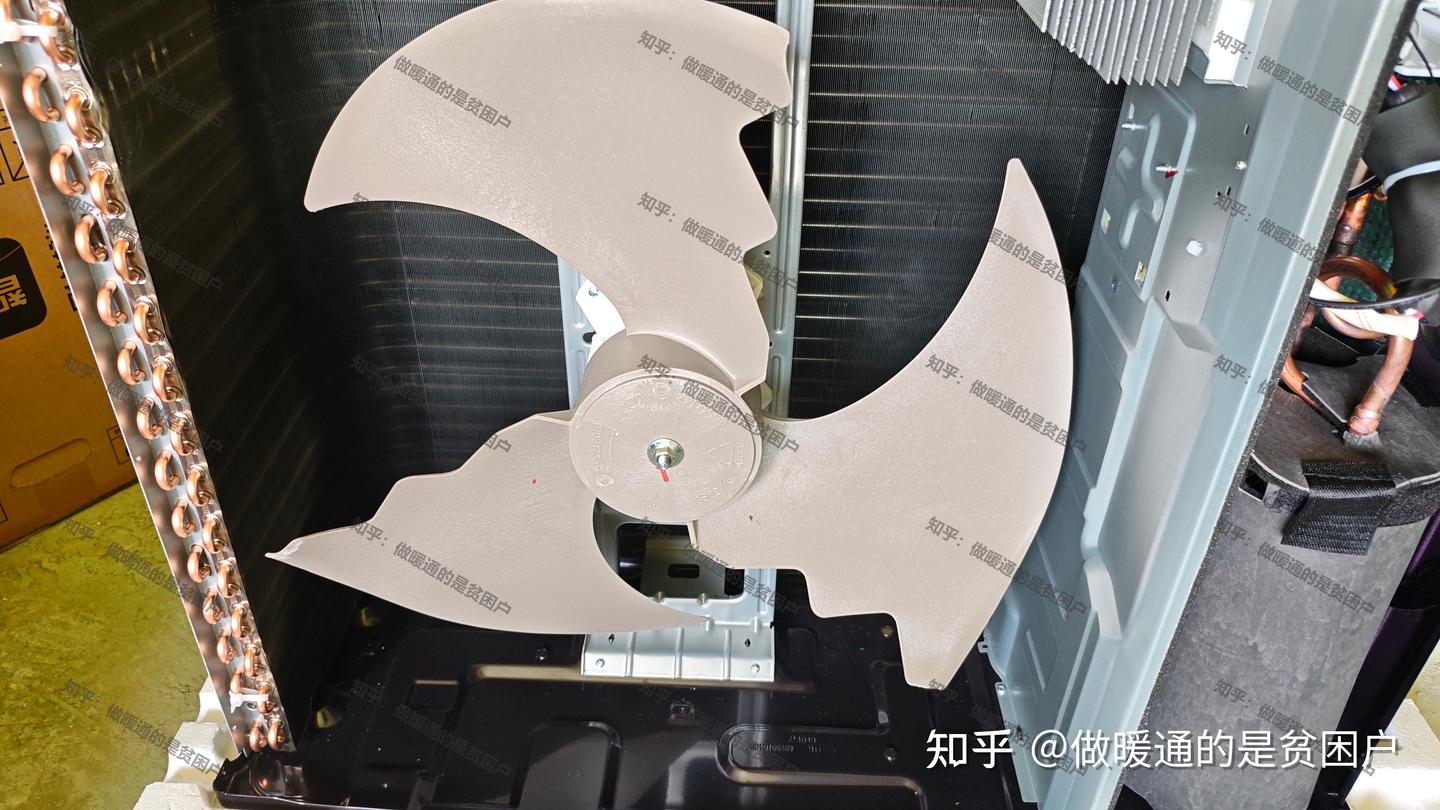

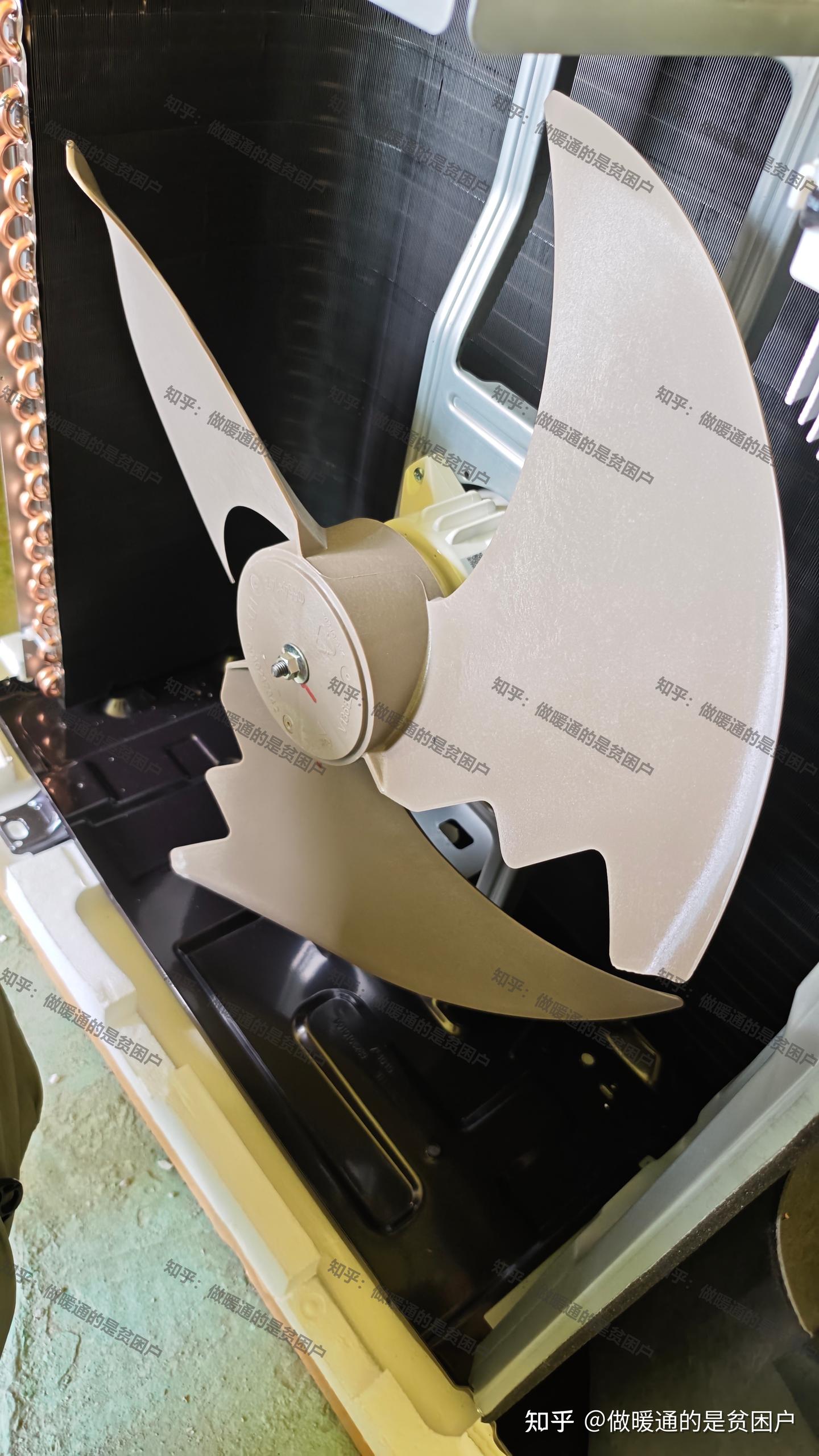

室外机风扇使用了米白色的非透明的 AS-GF20 即玻纤含量 20% 的玻纤复合材料的风扇，空调外机扇叶的材料特性升级使得叶片越来越轻，越来越薄，这就使得空调外机内部的不稳定流动对叶片的影响大大增加，各家都会对这部分气动影响做结构优化，星扇叶顶部做了切角并且叶片前倾角设计，，目的还是降低风噪声

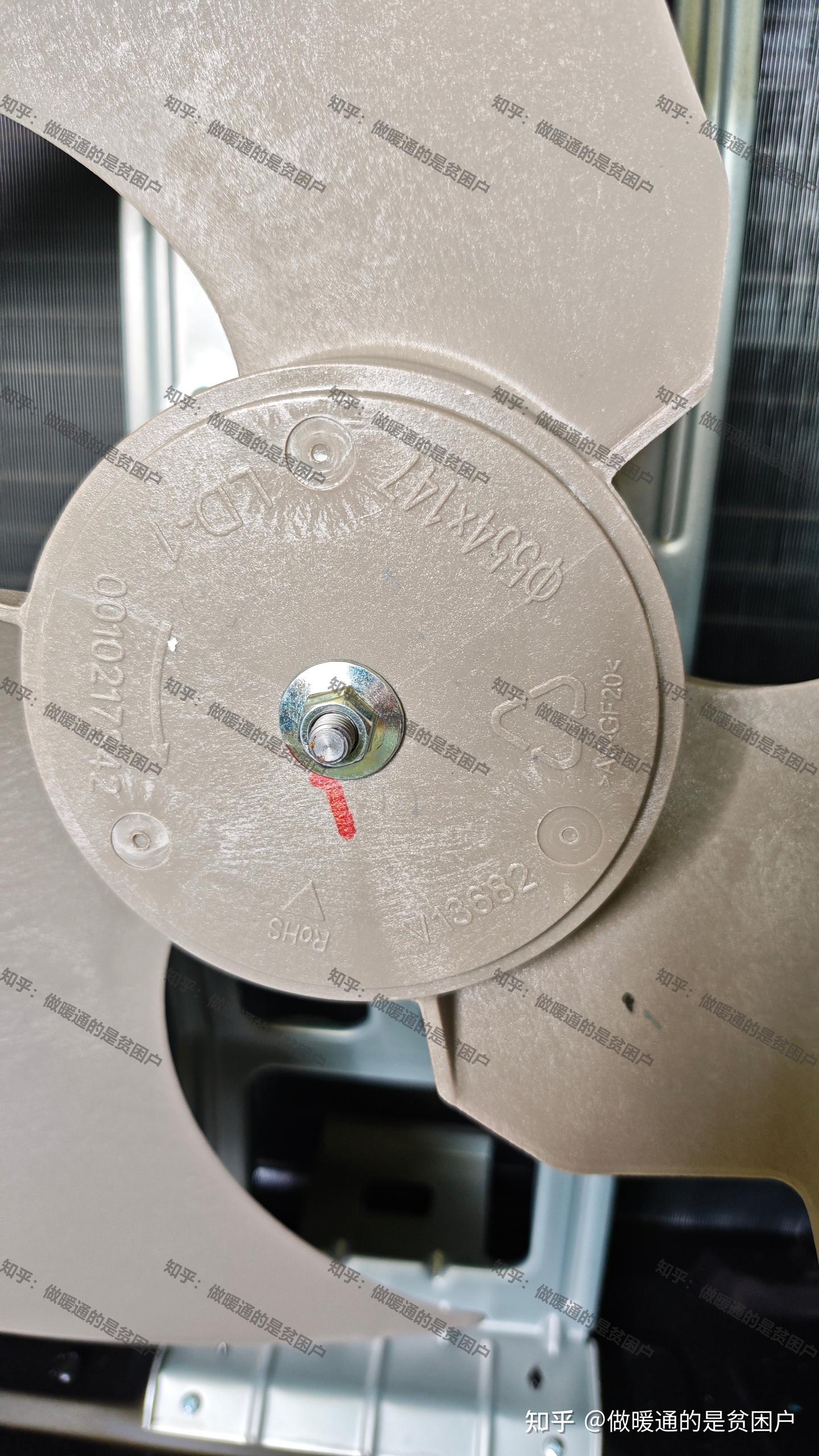

-扇叶轴心做了三条直线垂直等分切割的设计对应后面正好有这个形状的加强筋不起任何风力的作用，目前是降低宣传时轴心距的气流压降。该扇叶未见动平衡夹块配置，

对应这三个圆孔还有点可疑，像是拧动平衡螺丝的

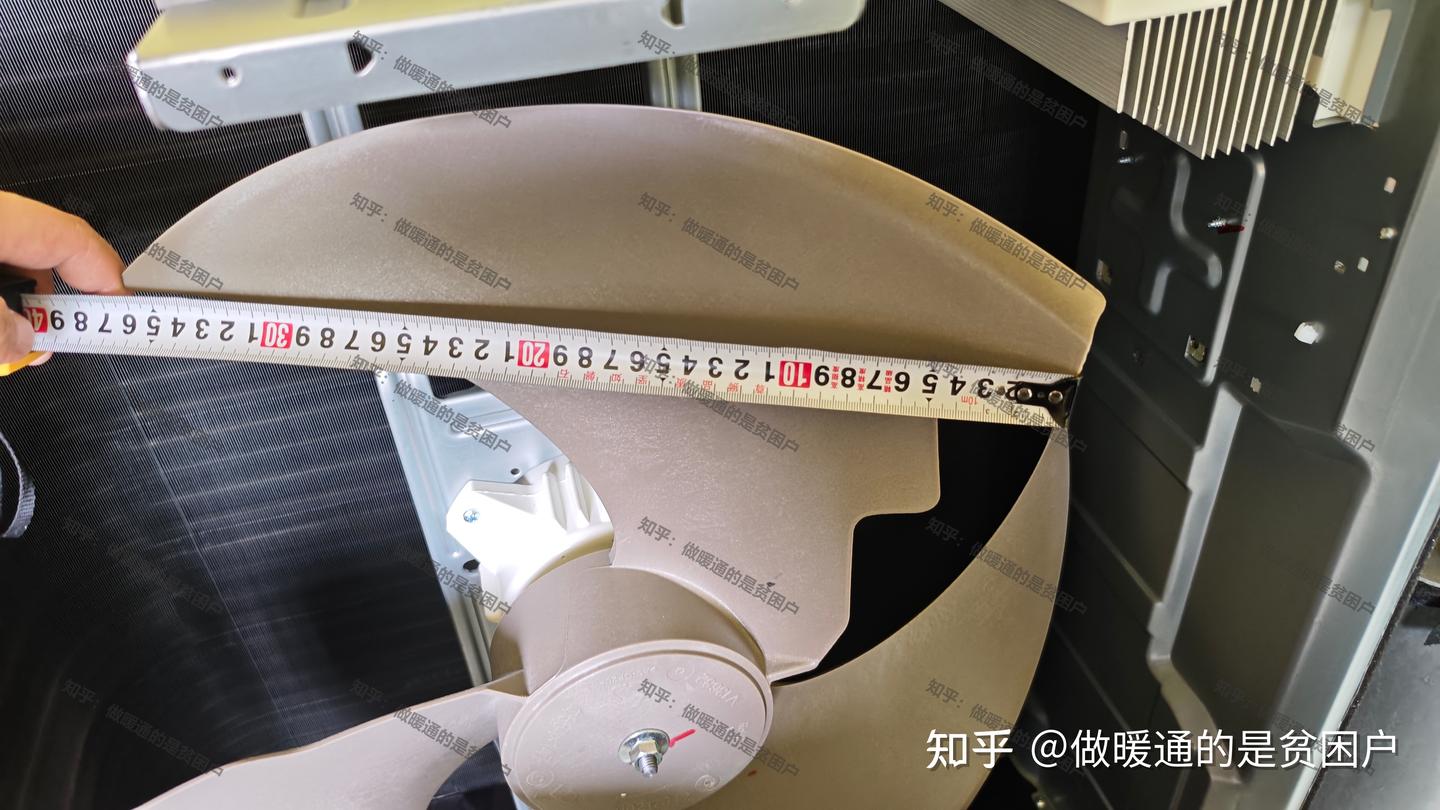

室外机风扇扇叶直径考虑误差取整为 31cm，这个尺寸就稍微偏小了。日立 UX1 和美的乐享 3 代的扇叶直径 35cm

-电机底座未设置谐振块，铜管螺母锁死底座。

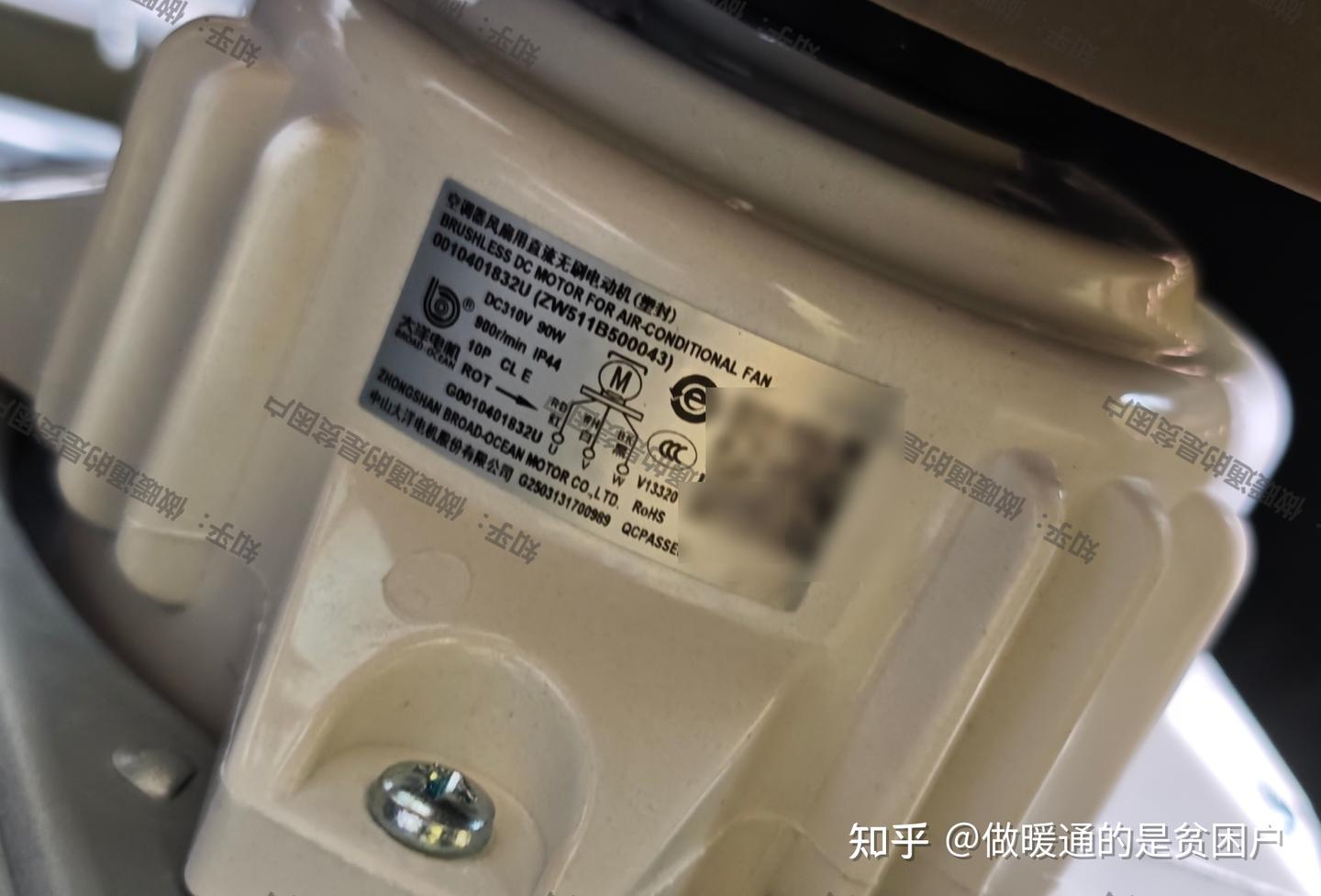

-电机为大洋电机的铜线直流无刷电机，电机功率为 90W

-一颗 90W 电机已经赶上很多 10KW 的多联机外机配置了

-所以，卡萨帝星云PLUS的 9KW，更多是提升循环风量对流换热。

-同时，这颗电机的堆料够多，采用了铜线 10 级绕组。高扭矩，带载启动迅猛。

-风机桥架的底部接水盘极其日系，风机底座冲压抬高，底部排水槽顺流至排水孔，这样外置接水具（大小头）再接一根软管就可以排冬季制热化霜的冷凝水了。

（4）主板部分

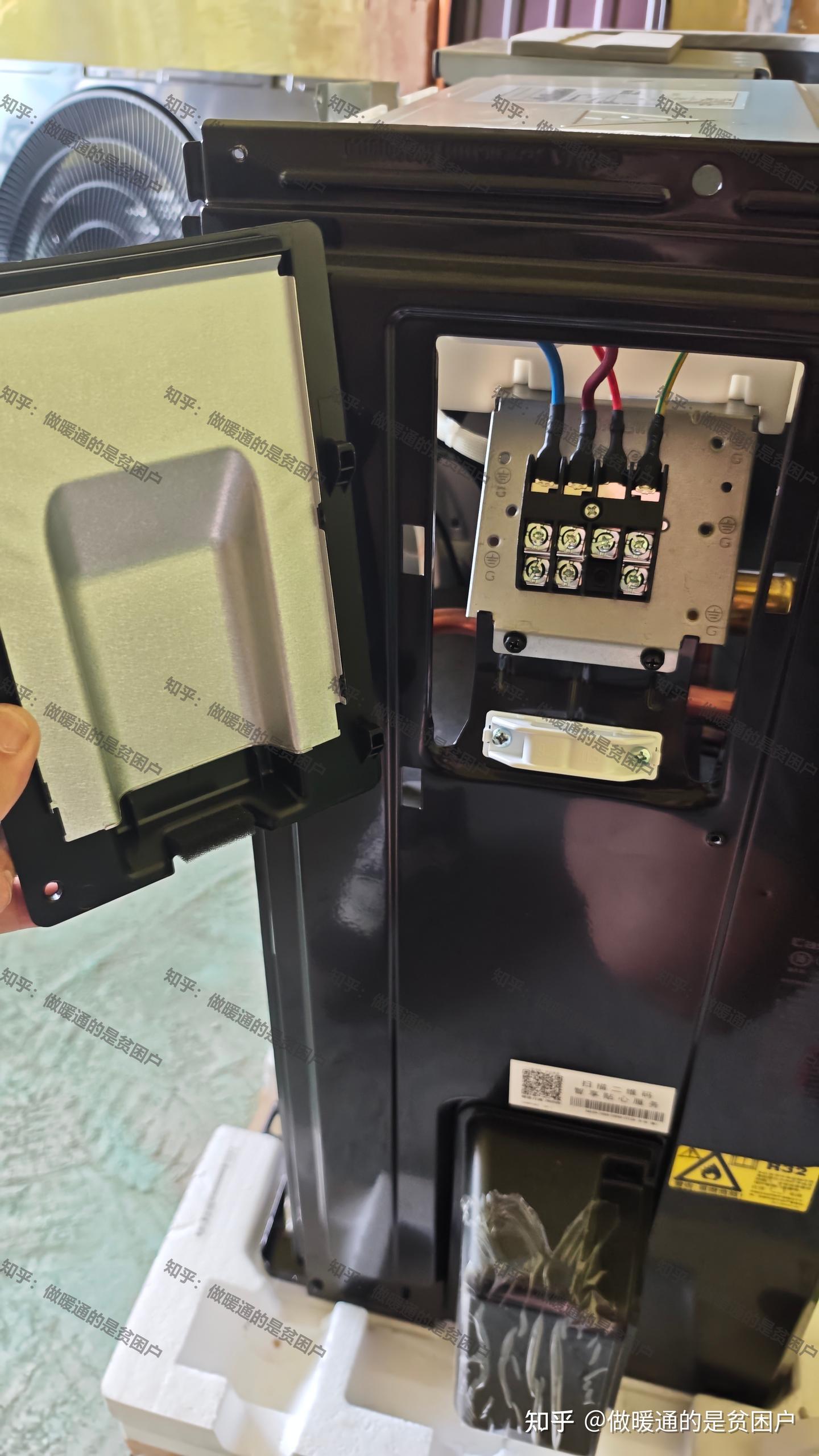

-果然，好的设计和理念，不同的主机厂会有一样的追求，最早是美的开始在强电接线柱内侧贴设金属板做防火墙，防止打火遇塑料扩大燃烧。

-卡萨帝同样在内衬板做了金属板的贴设。

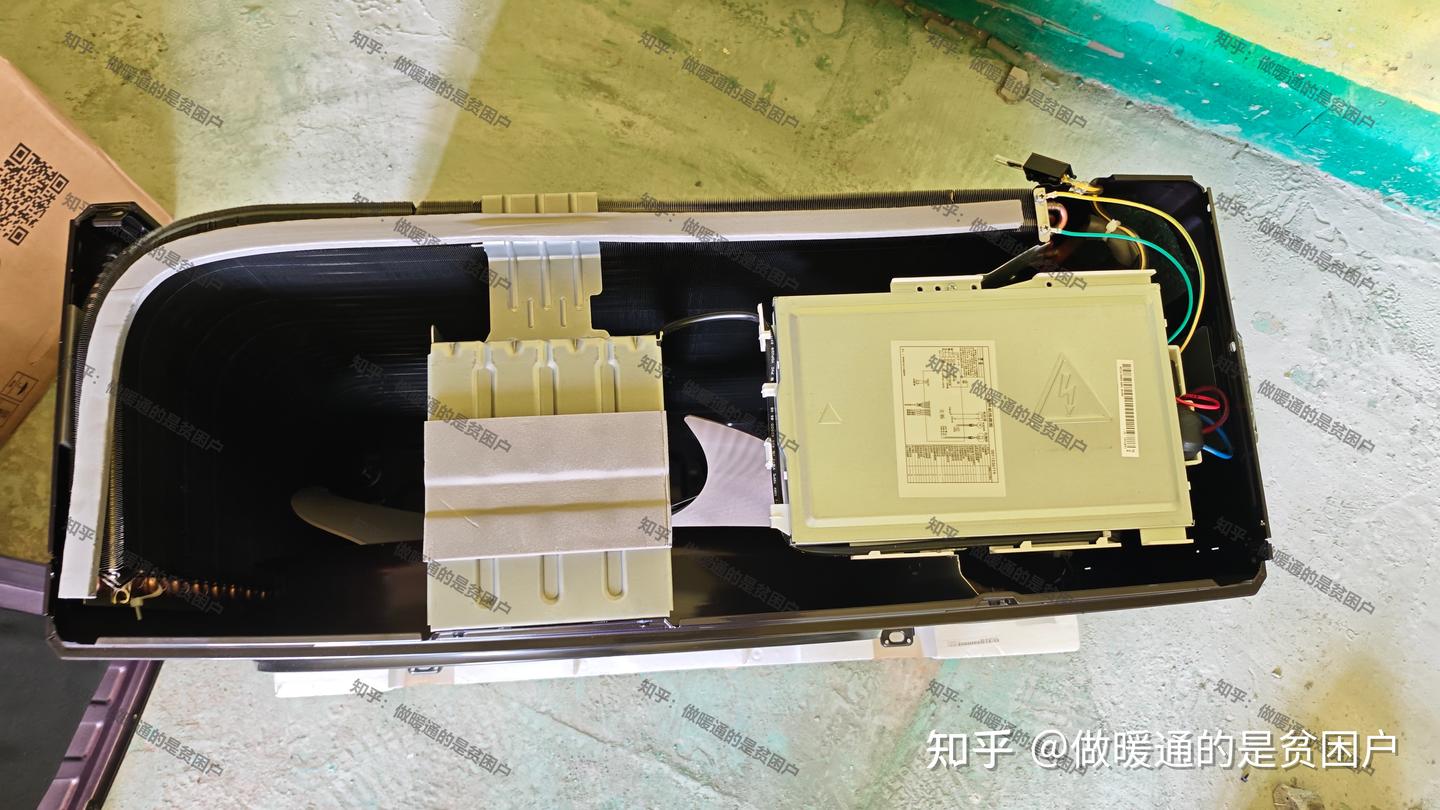

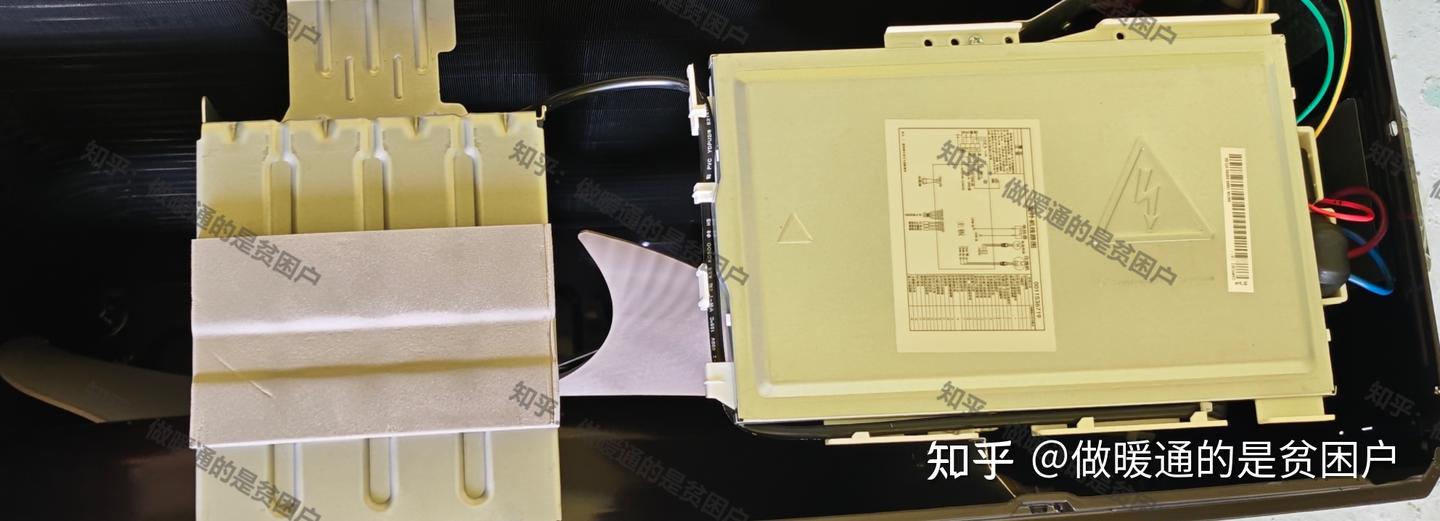

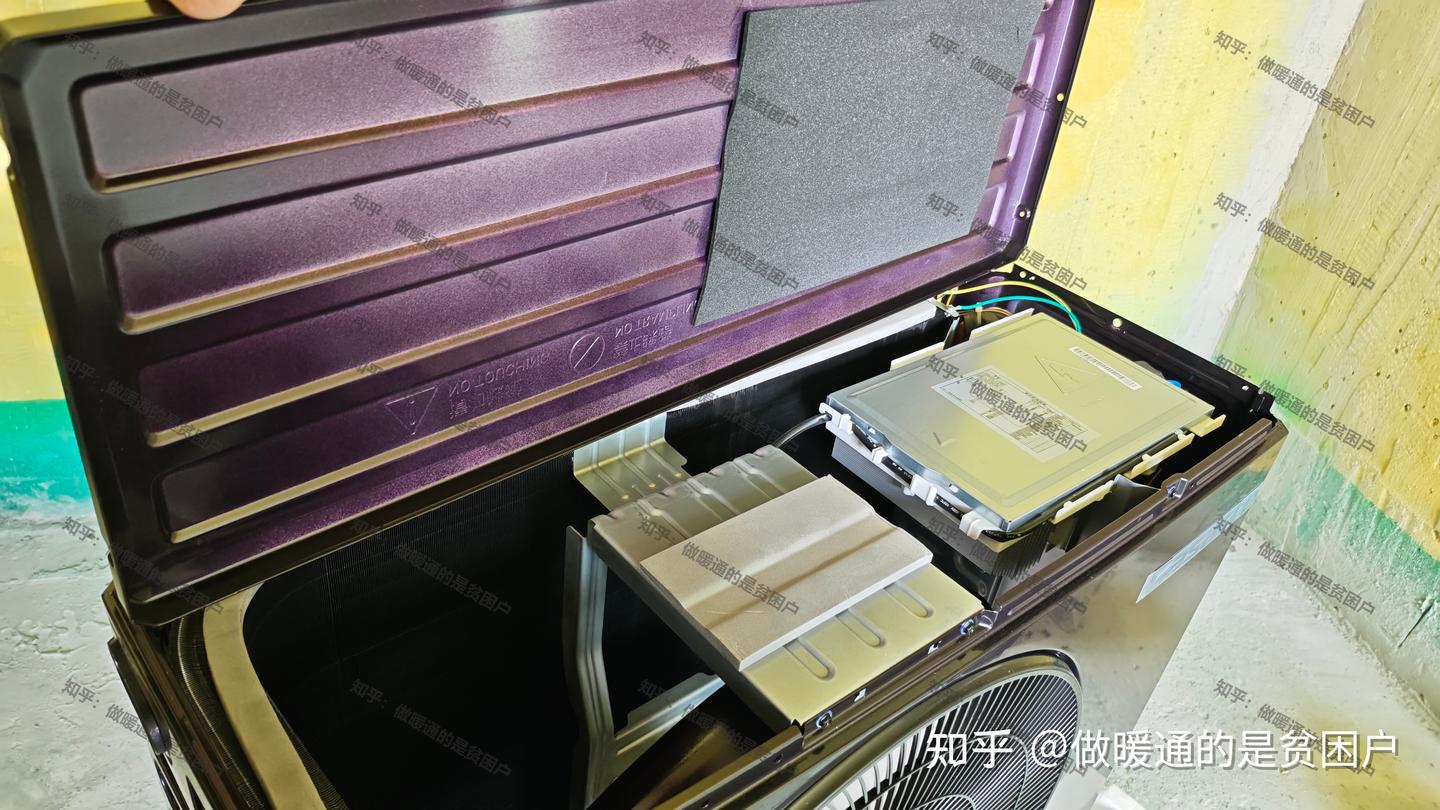

-采用的顶置主板的架构设计，这样的好处有三点：

（1）防水结构优势大，电控箱的防水要求使其设计的较为密闭

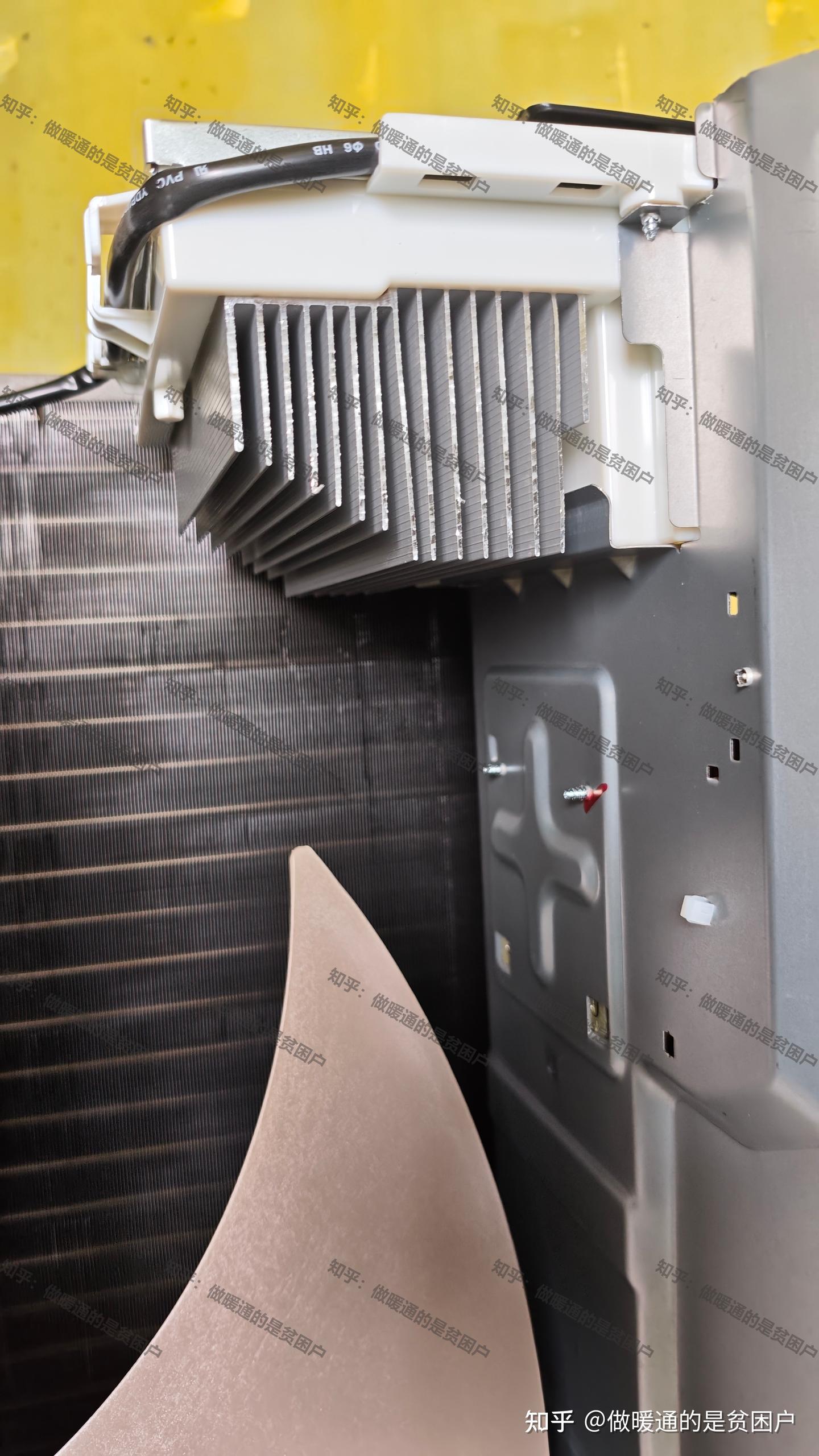

（2）散热架构方案好设计，底部和左右空间大，方便做散热架构的设计，宣传的是 56 度高温制冷不停机（不保证制冷量），的散热方案其实还是大面积覆盖的铝制散热片进行主板的吸热然后侧面只开了很小的风孔，然后风扇运行时形成负压通道带走散热片上的热量完成散热

负压强制风冷散热是在外机风机运行形成局部负压作用下室外空气先流经冷凝器，与冷凝器换热后温度升高，再与电控板散热器进行强制对流换热，最后通过风机把热空气排出室外，其结构简单，成本低，可靠性高，但由于其散热效果有限，特别是在高温环境下散热效果不好，空调舒适性差，很难适应更复杂的高温环境的散热需求；事实上日系一直在用负压风冷散热，早年海尔管这个叫“凉心桥”（去年海尔改了文案宣传为“凉芯桥”变为冷媒散热），从电控盒那里进风。早年 TCL 和海尔用这个结构宣传 60 度制冷，早年美的用这个结构宣传 55 度制冷，现在海信这个结构宣传 58 度制冷

（3）底部空间完全空出，方便进行管路架构设计，没有空间干扰。

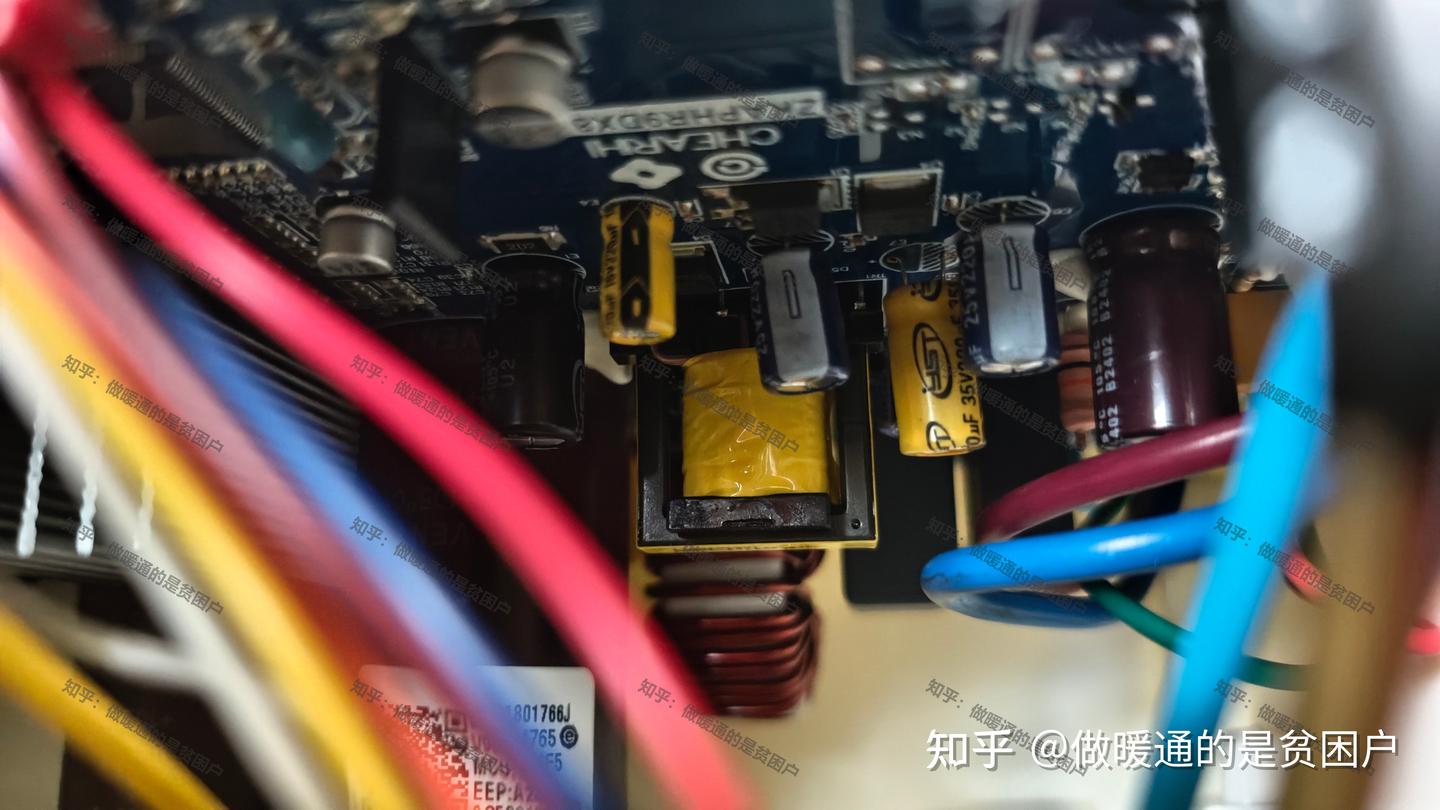

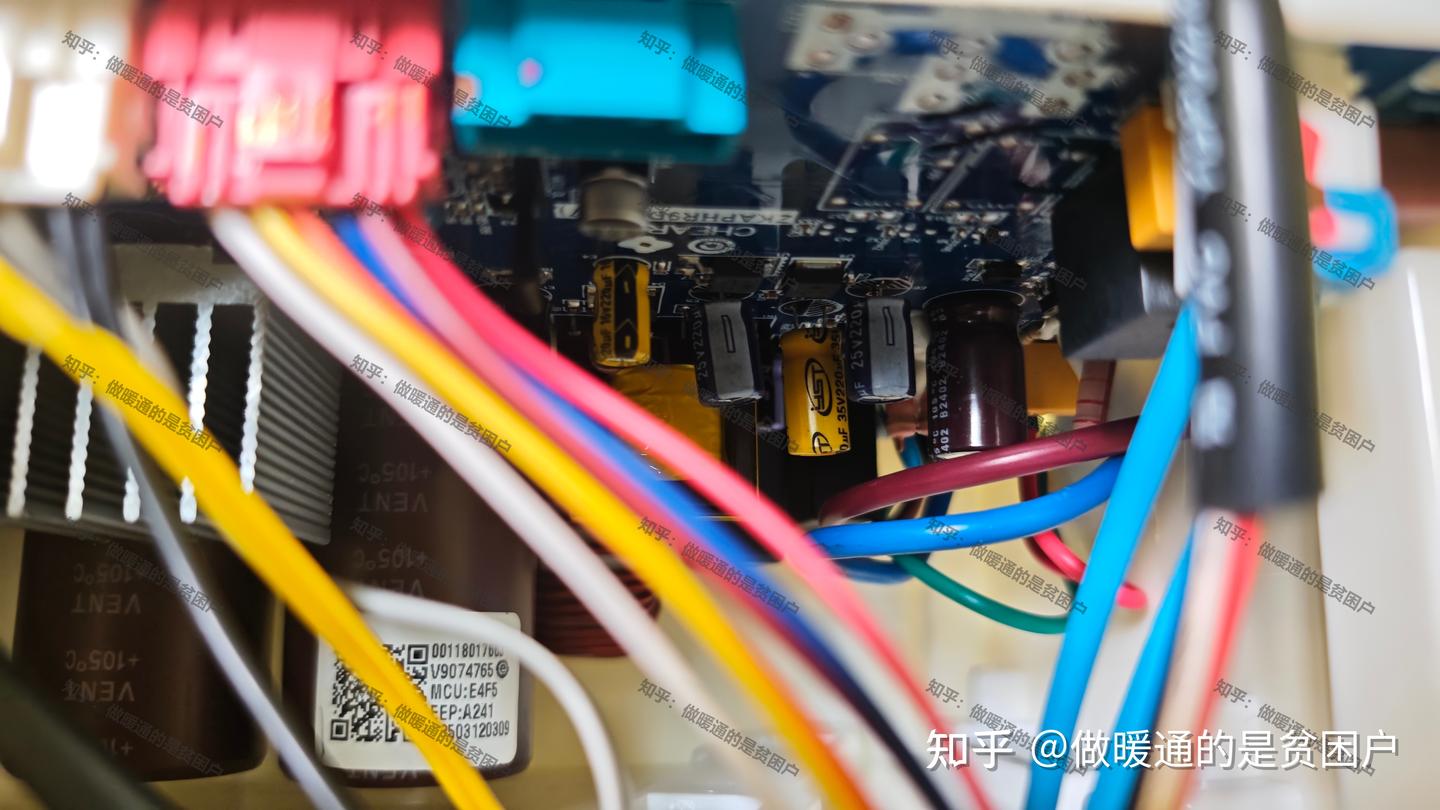

-配置了 105 度电容，但是电容上附带的信息码可以看到这个板子像是刷写了专门针对高温制冷的电控程序。因为这部分信息码和之前不支持高温制冷的电容信息码不一样

-蓝色 PCB 板做了覆膜防水防虫处理，提升寿命

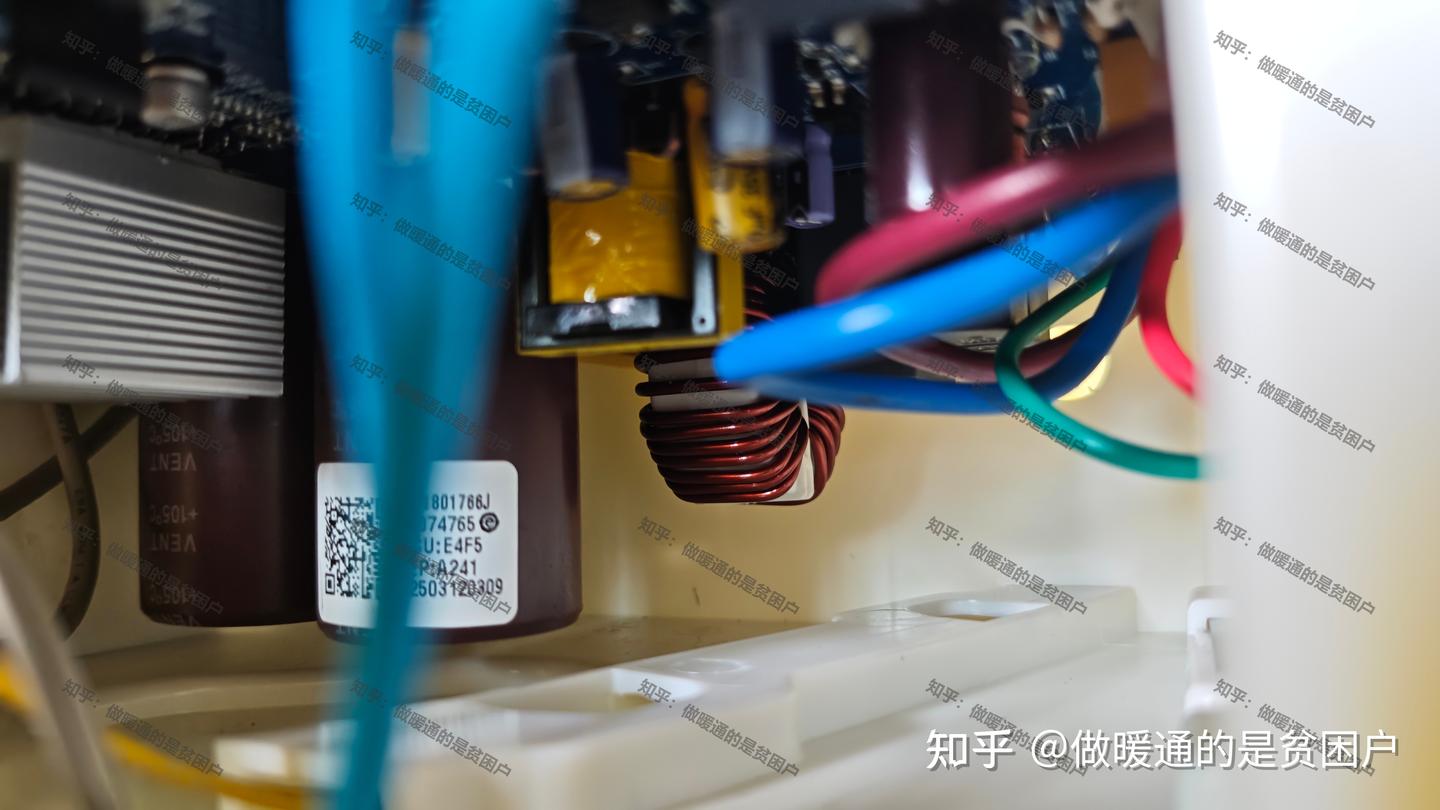

星云PLUS 和星云的板子用的一样。同样用了体积较大的共模电感

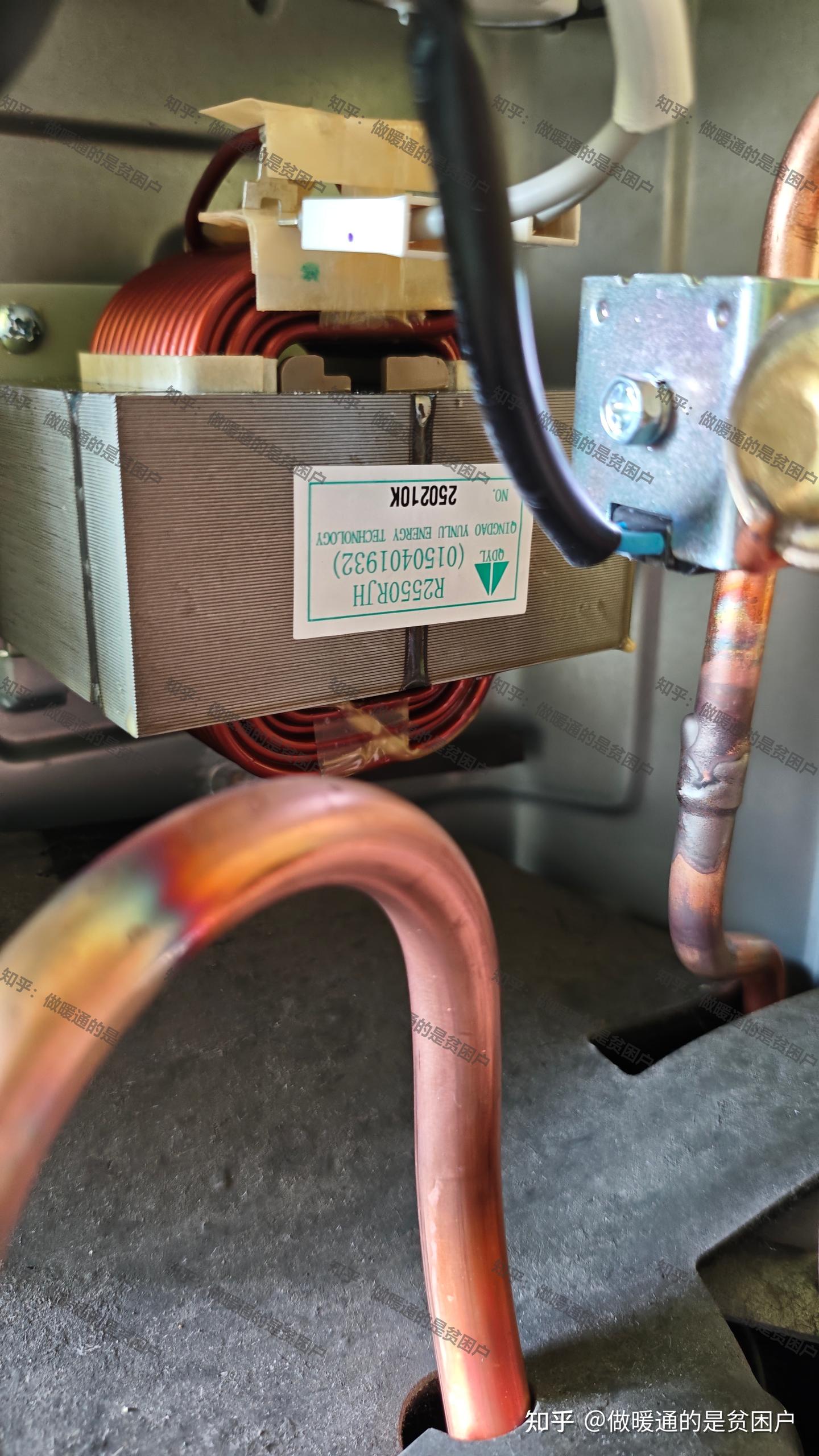

-同时，主板架构来看，做了主动 PFC，靠外置大电抗+PFC 芯片 + MOS 管 + 控制电路主动稳压调压，效率高，作为风管机来说，有追求的比如美的和卡萨帝这些，都在开始普及主动 PFC，最言简意赅的一点：提升 EMC，母线电压稳，变频驱动干净，压缩机转速越稳，噪音越小，制冷制热调频准确。

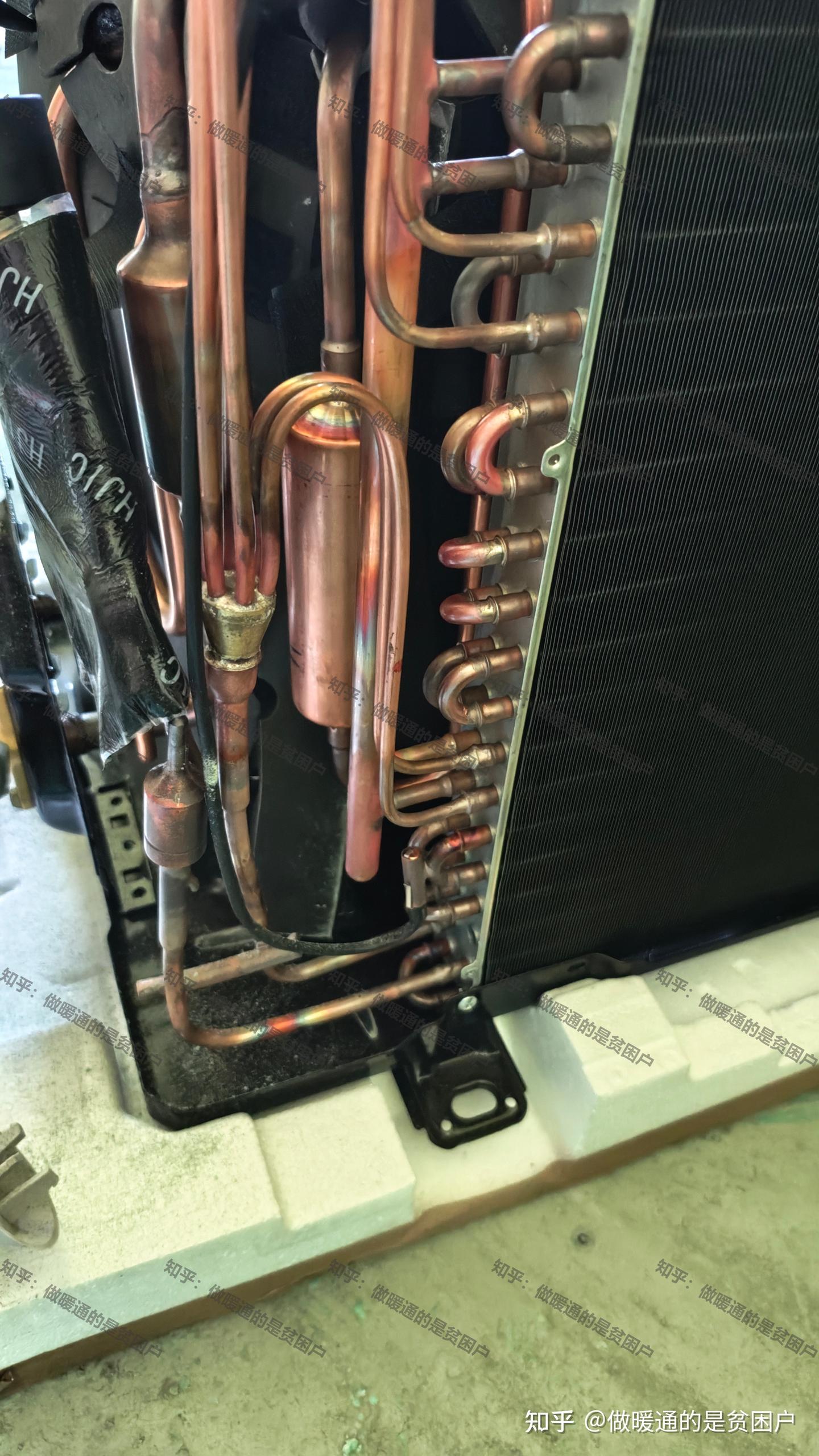

（5）管路部分

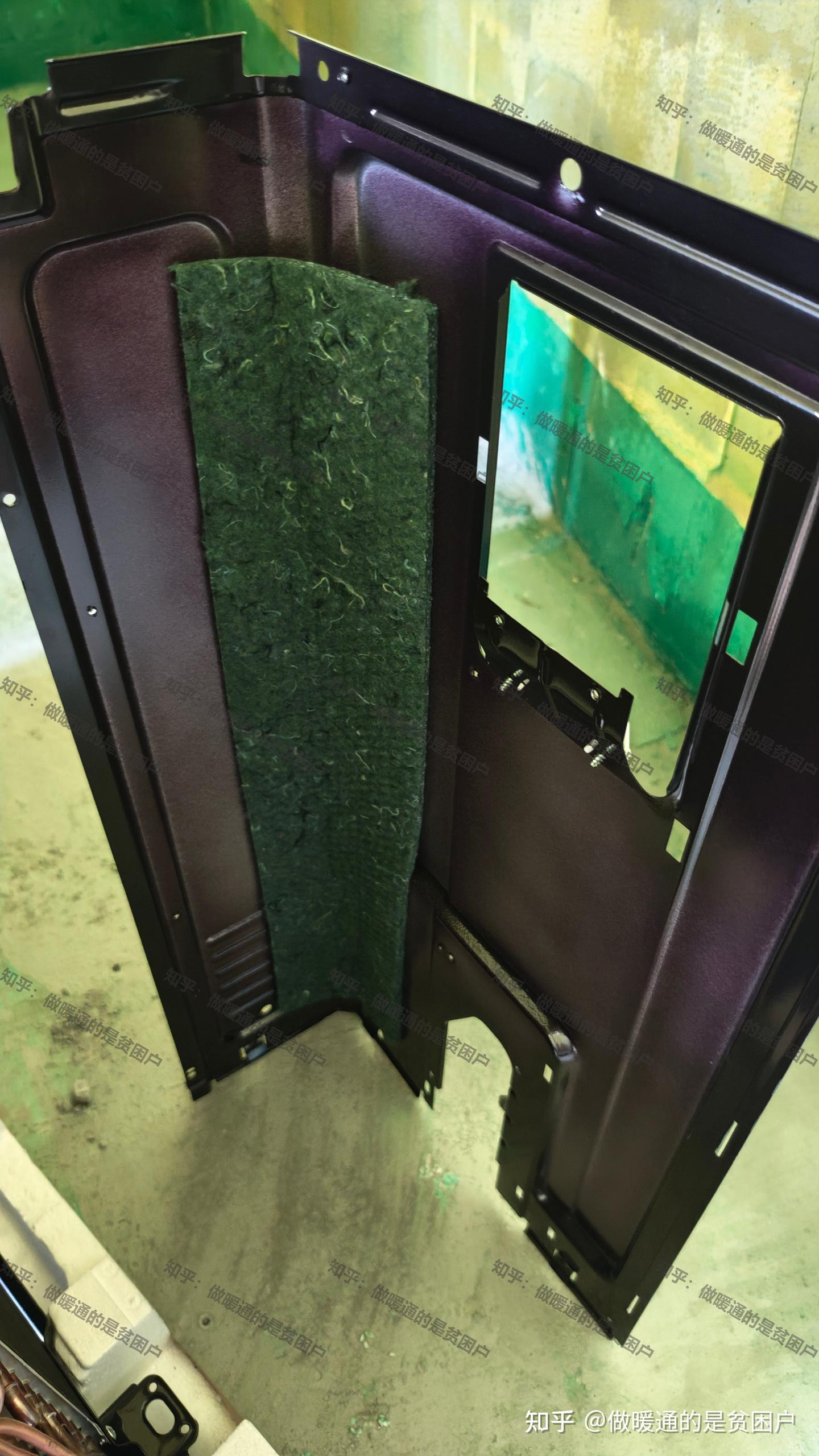

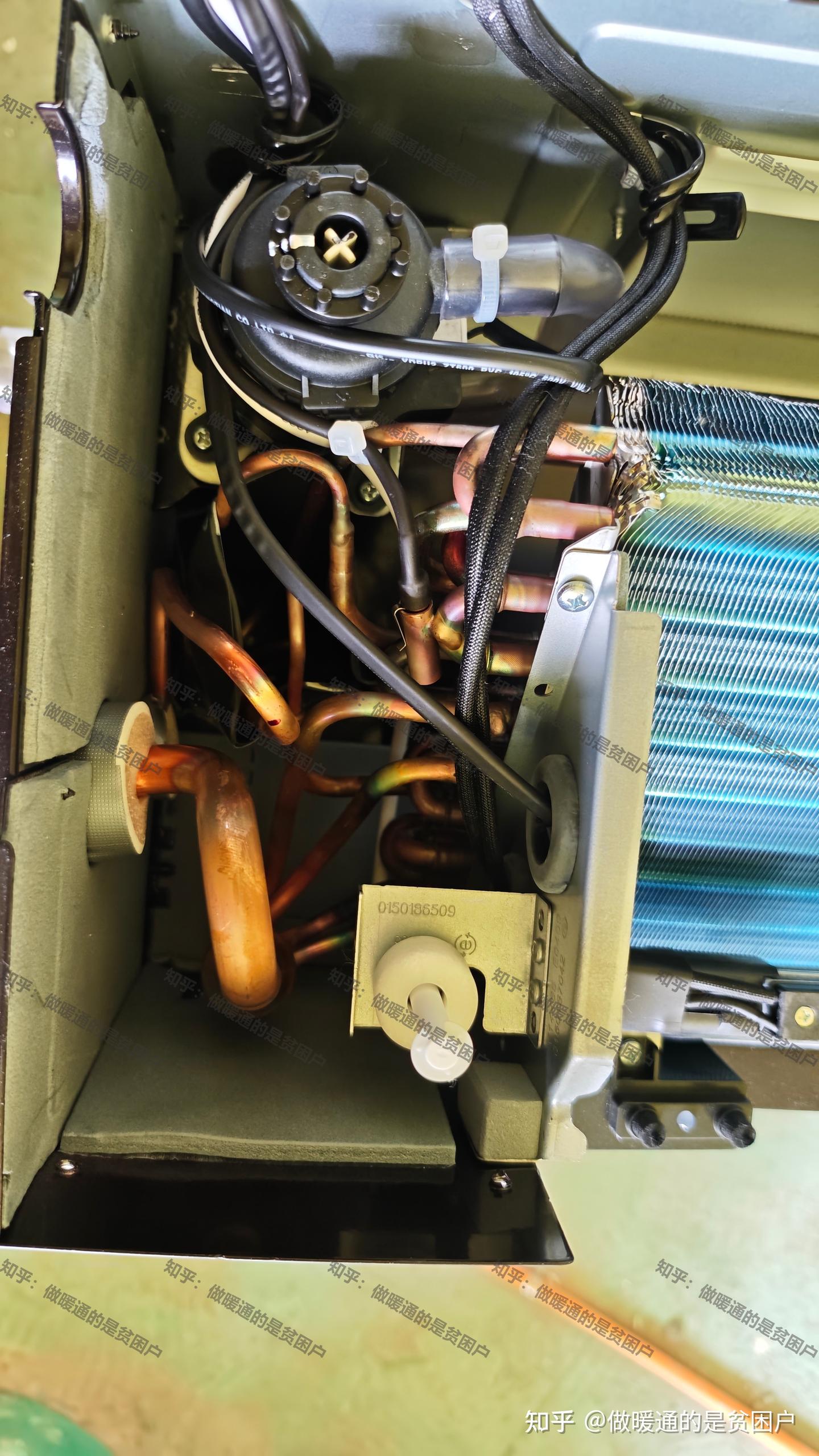

-在右侧管路和钣金相邻的内圆弧一侧，设置了隔音棉做填充，一方面是管路消音另一方面是避免管路和外侧盖板摩擦

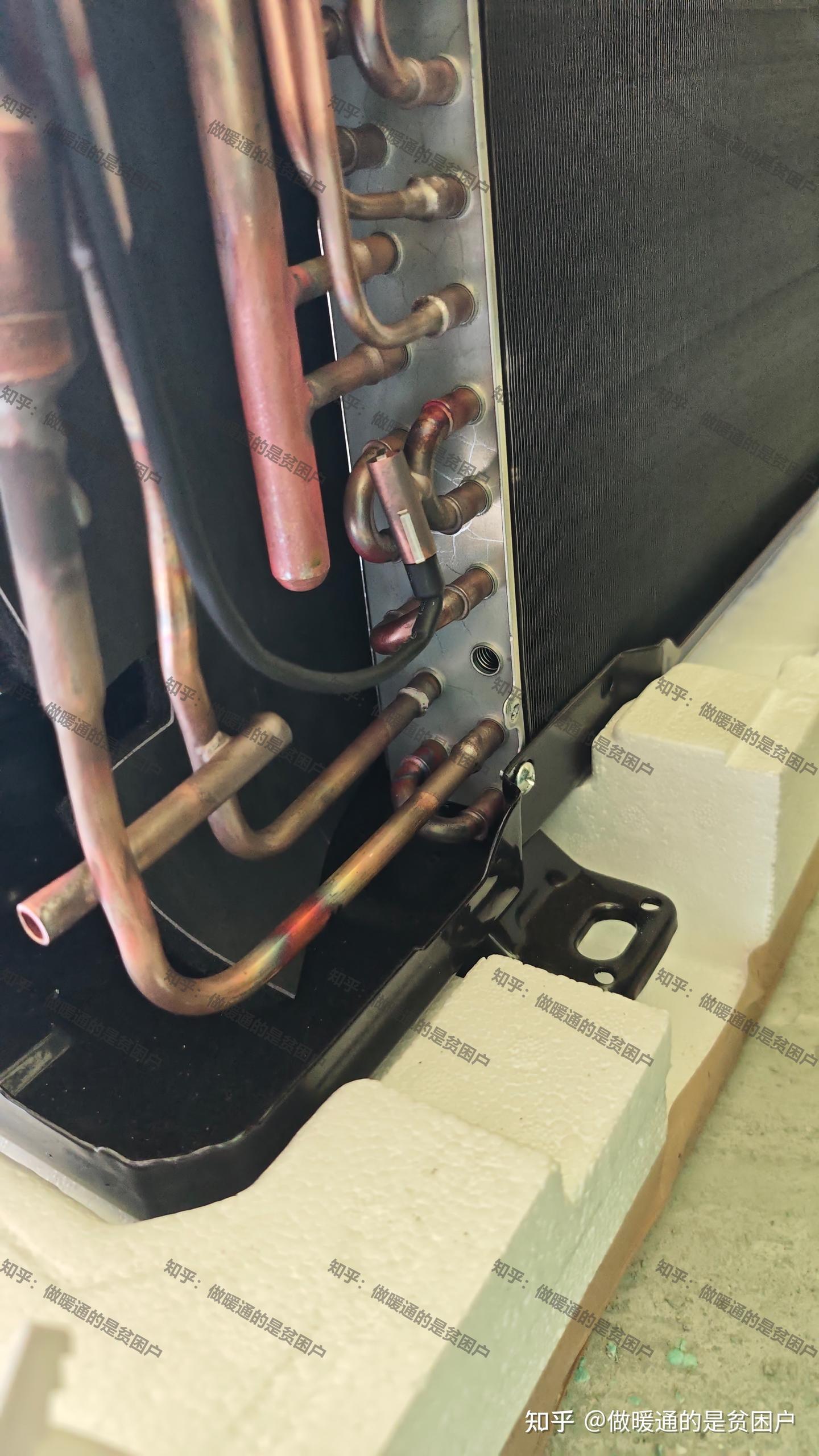

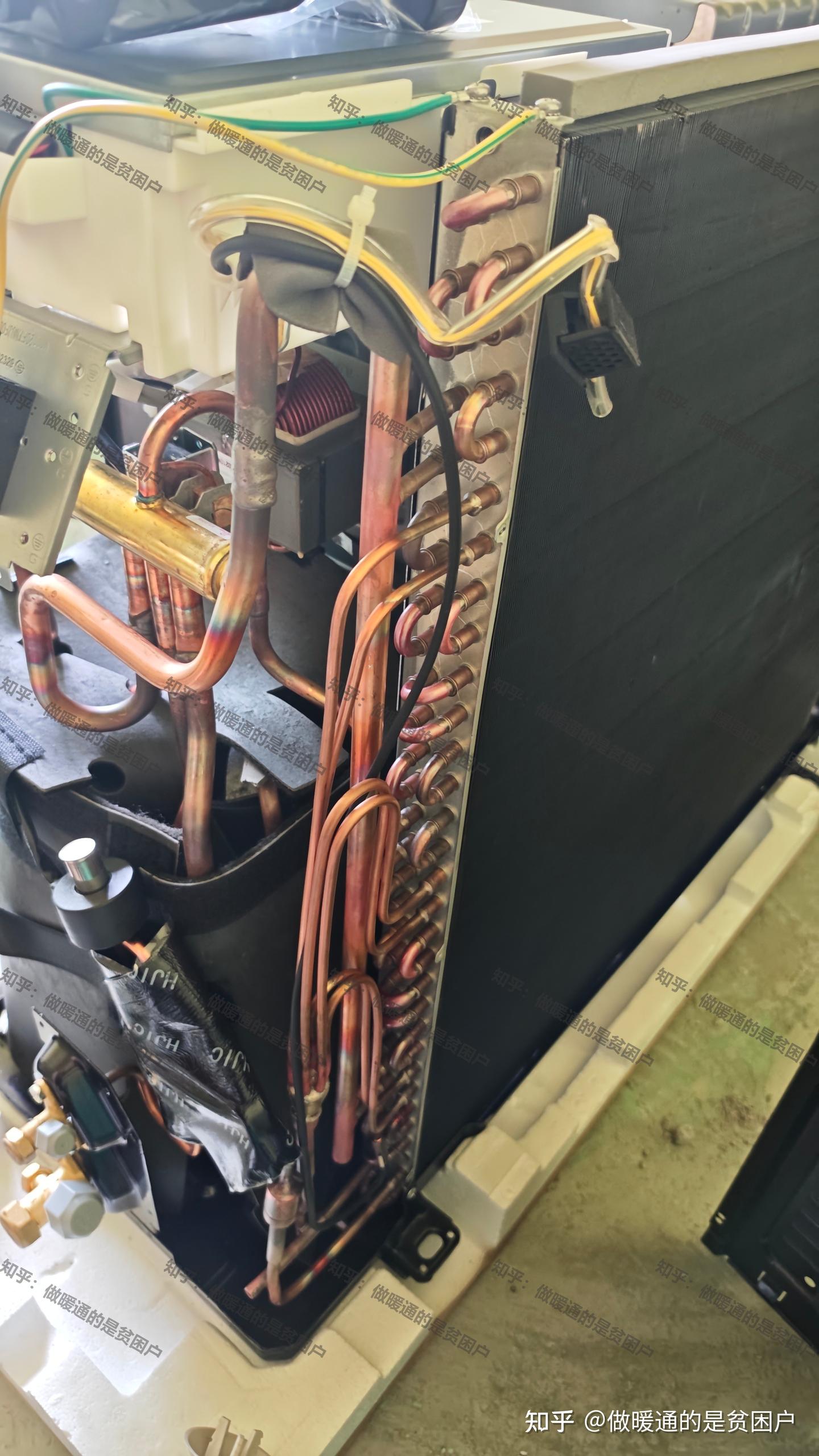

冷凝器文丘里均液头出来以后直接接上电子膨胀阀，其实也是标准的新一级能效的分体柜机的管路架构设计，这点好评，方便做冷媒控制，低频制冷量做到了 1500W。达温以后的经济性得到了提升

-为了防止管路在主机高速运转时振幅过大导致铜管发生形变，在进出液管中间设置了一颗横担来分担这部分的应力，主机高频运转时，不会异常晃动。

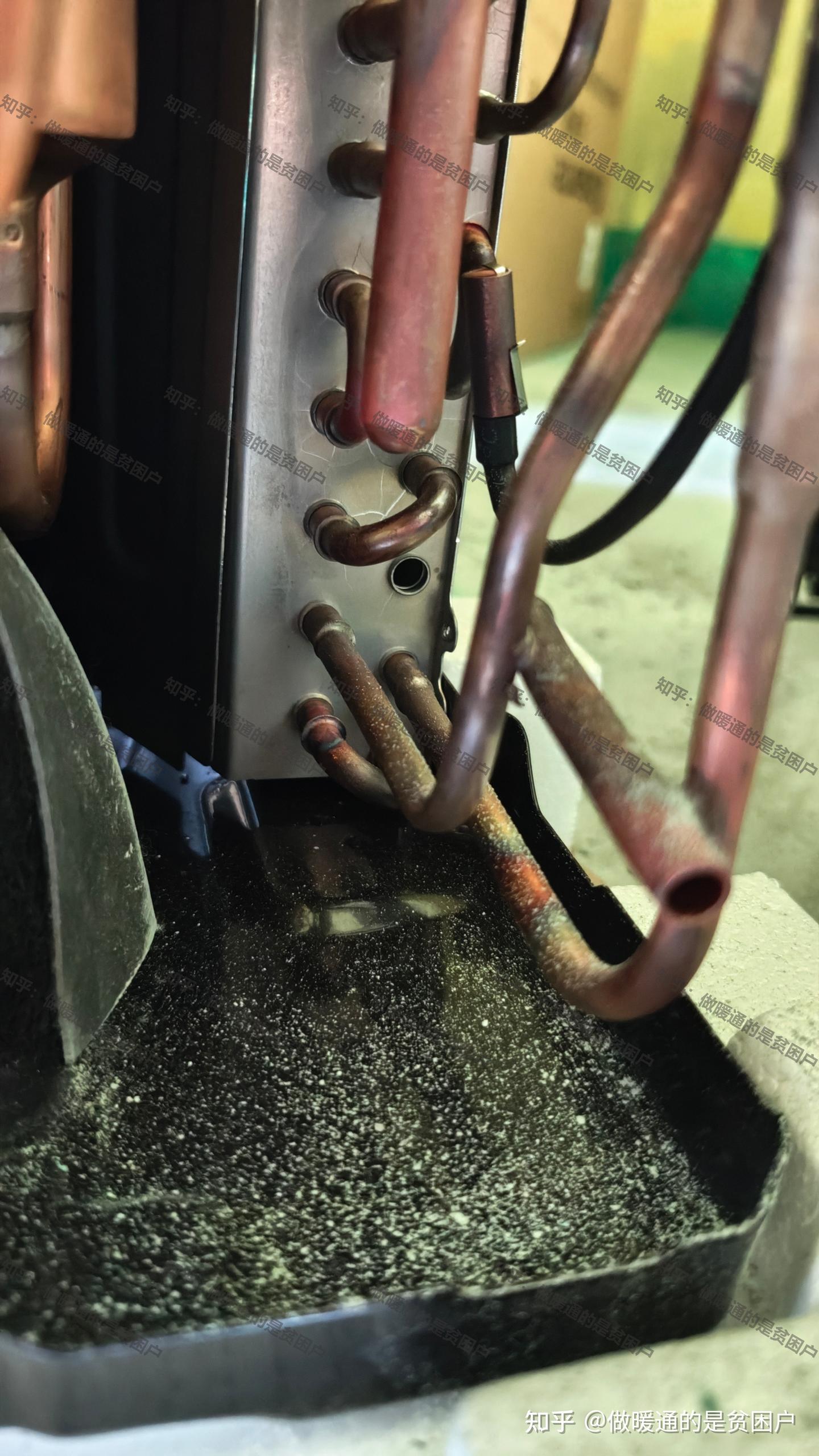

-同时，在冷凝器底部设置了一路过冷段来降低制冷剂闪发，提升制冷效率

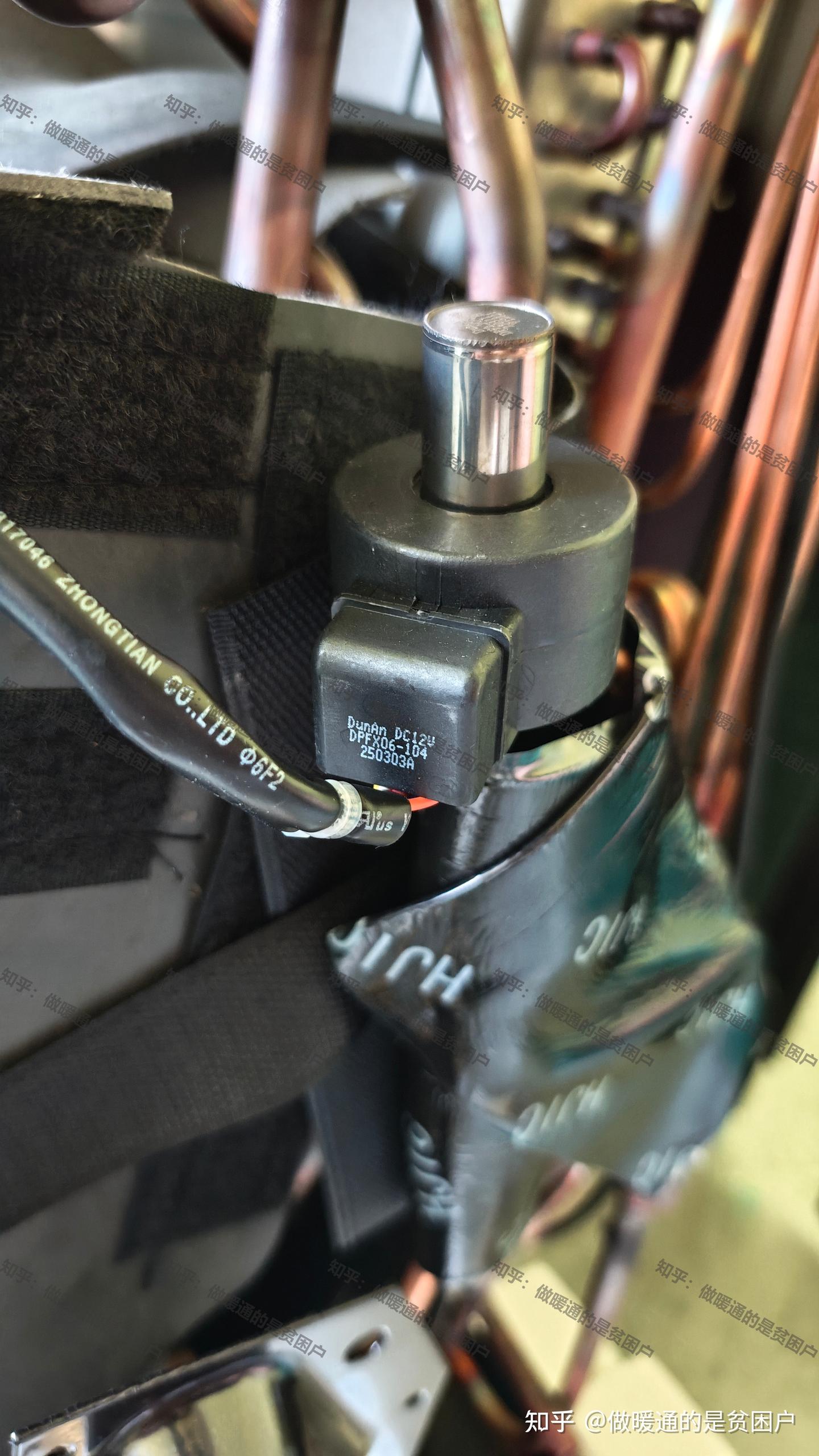

星云PLUS风管机是配置了一颗来自浙江三花的高位阀杆的电子膨胀阀。这种膨胀阀阀针行程更长、开度范围更大，专门给大范围制冷剂调节使用

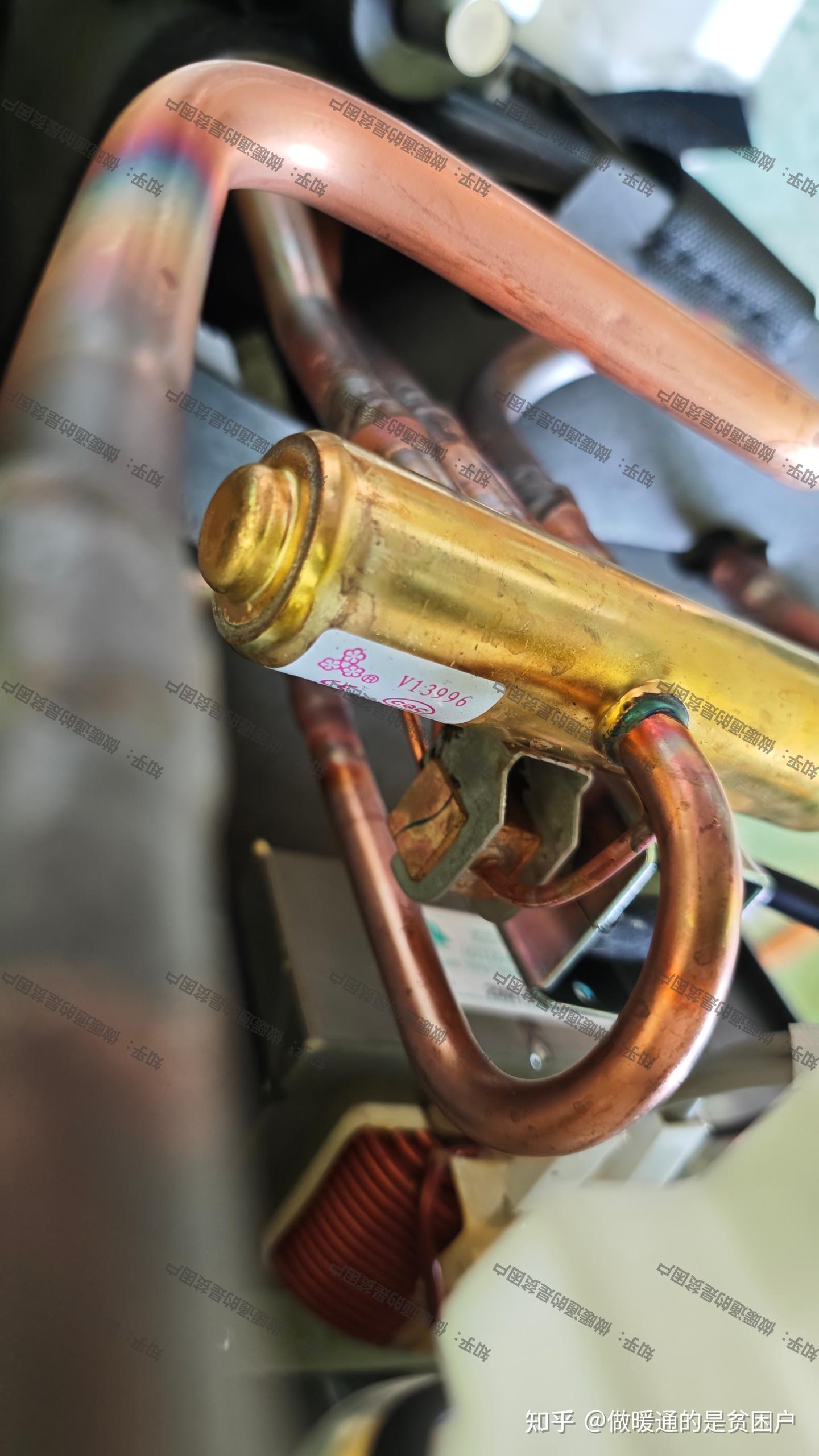

-采用了一颗来着浙江三花的 3HP 标准阀经的四通阀。

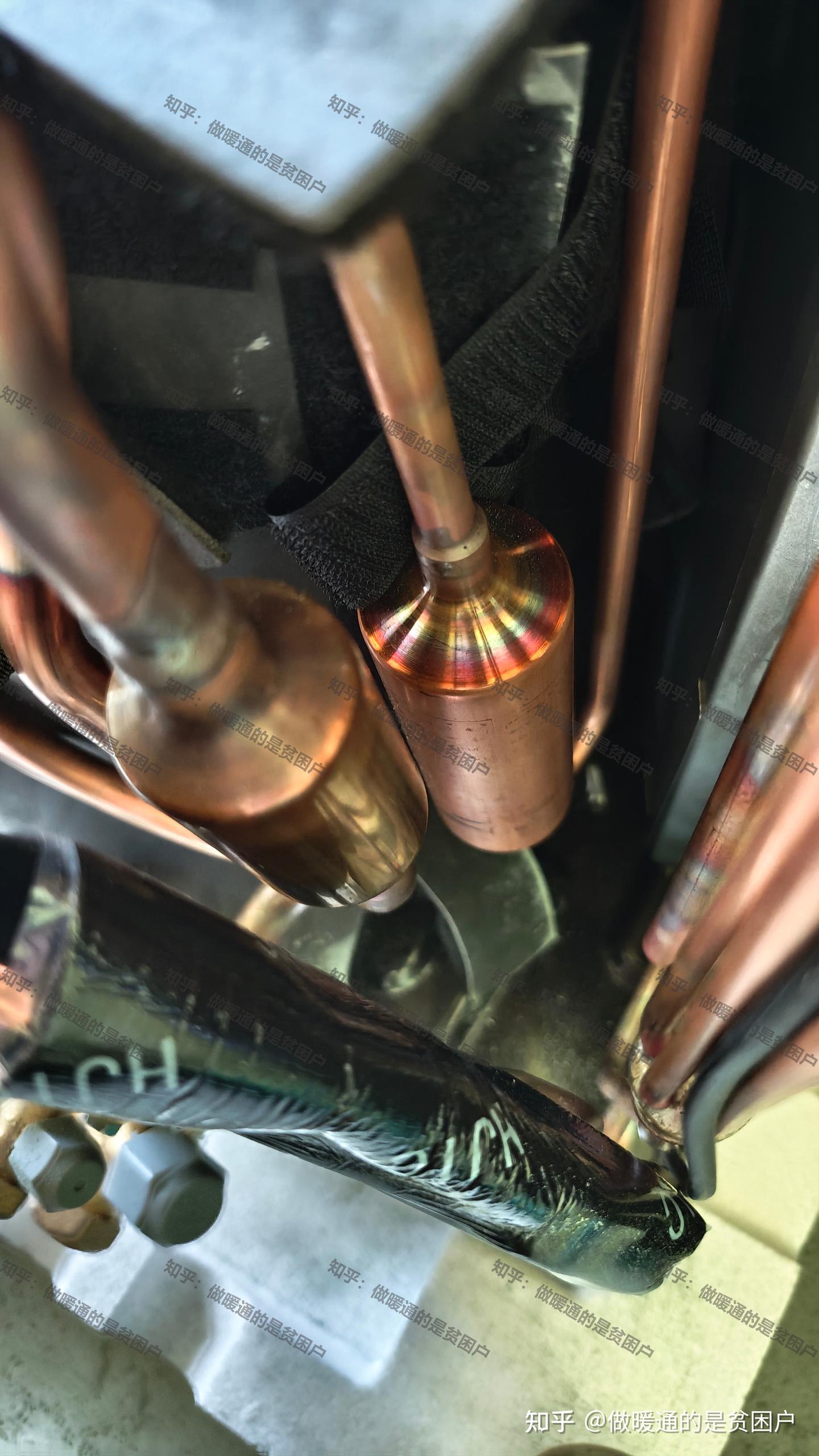

-同时，星云PLUS设置了多消音器，来解决冷媒流动异音。

（6）压缩机部分

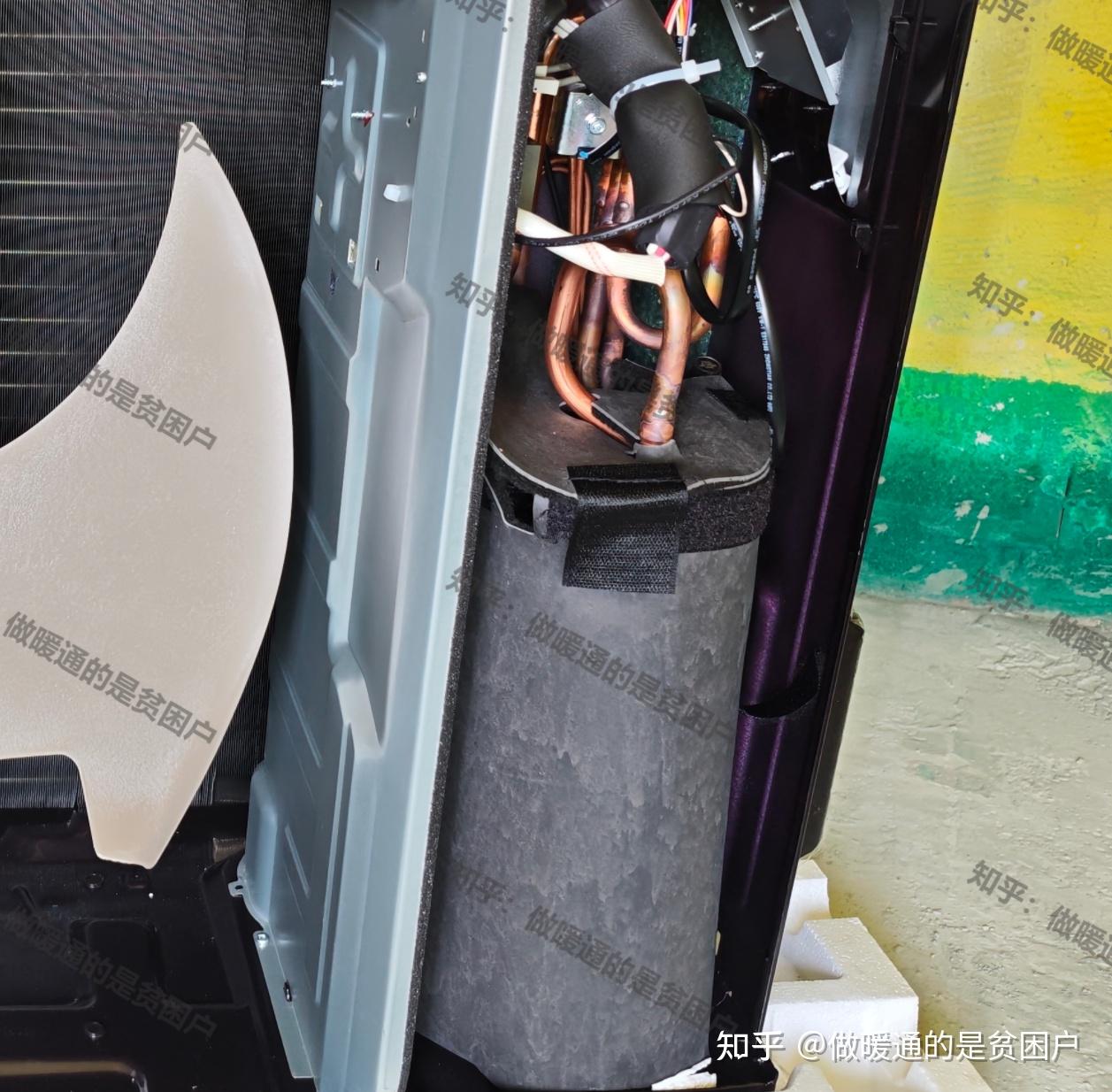

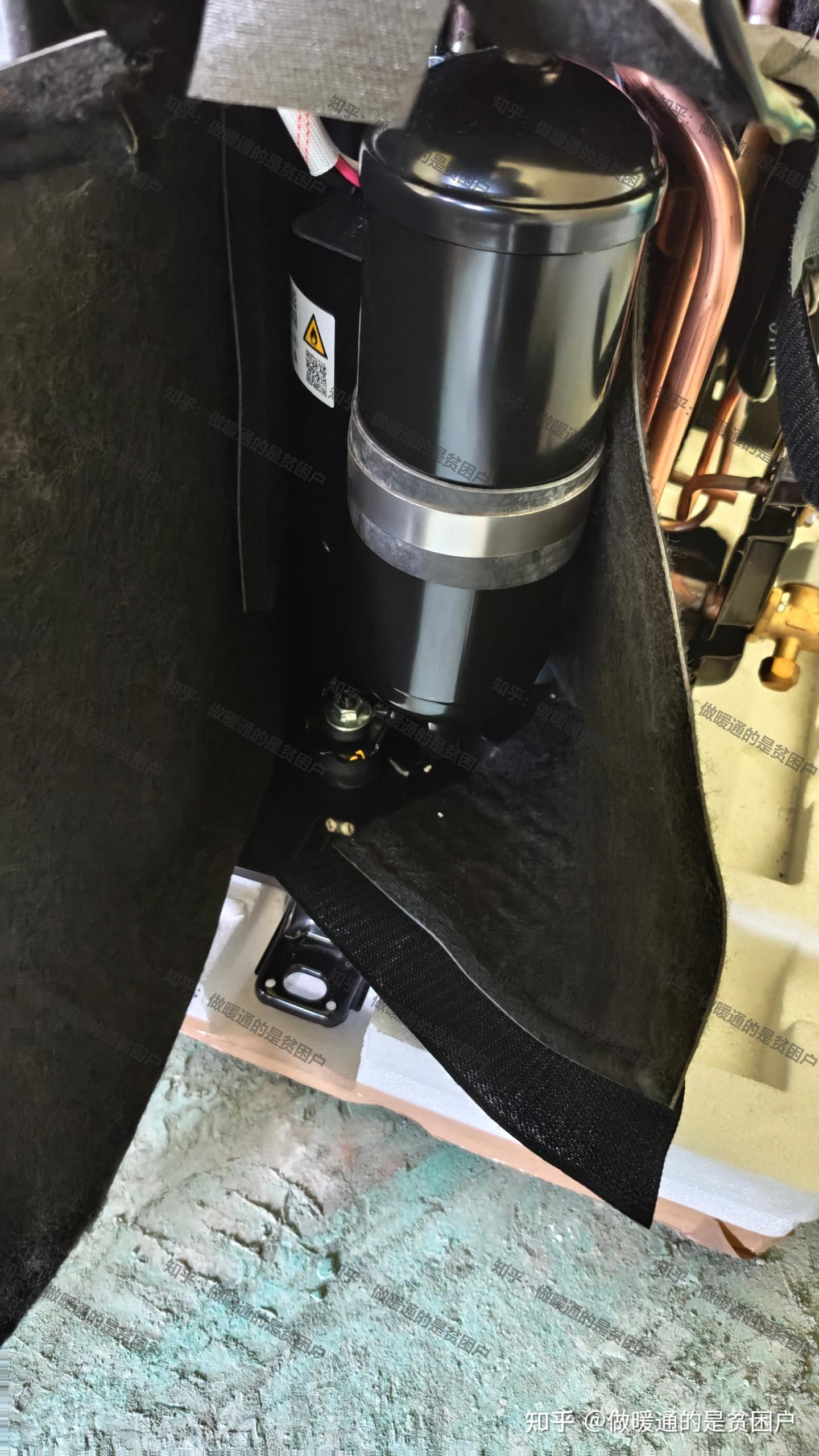

压缩机隔音包裹完整。双层共计 4 块隔音棉，细节值得肯定。极大的隔绝了压缩机高频噪音

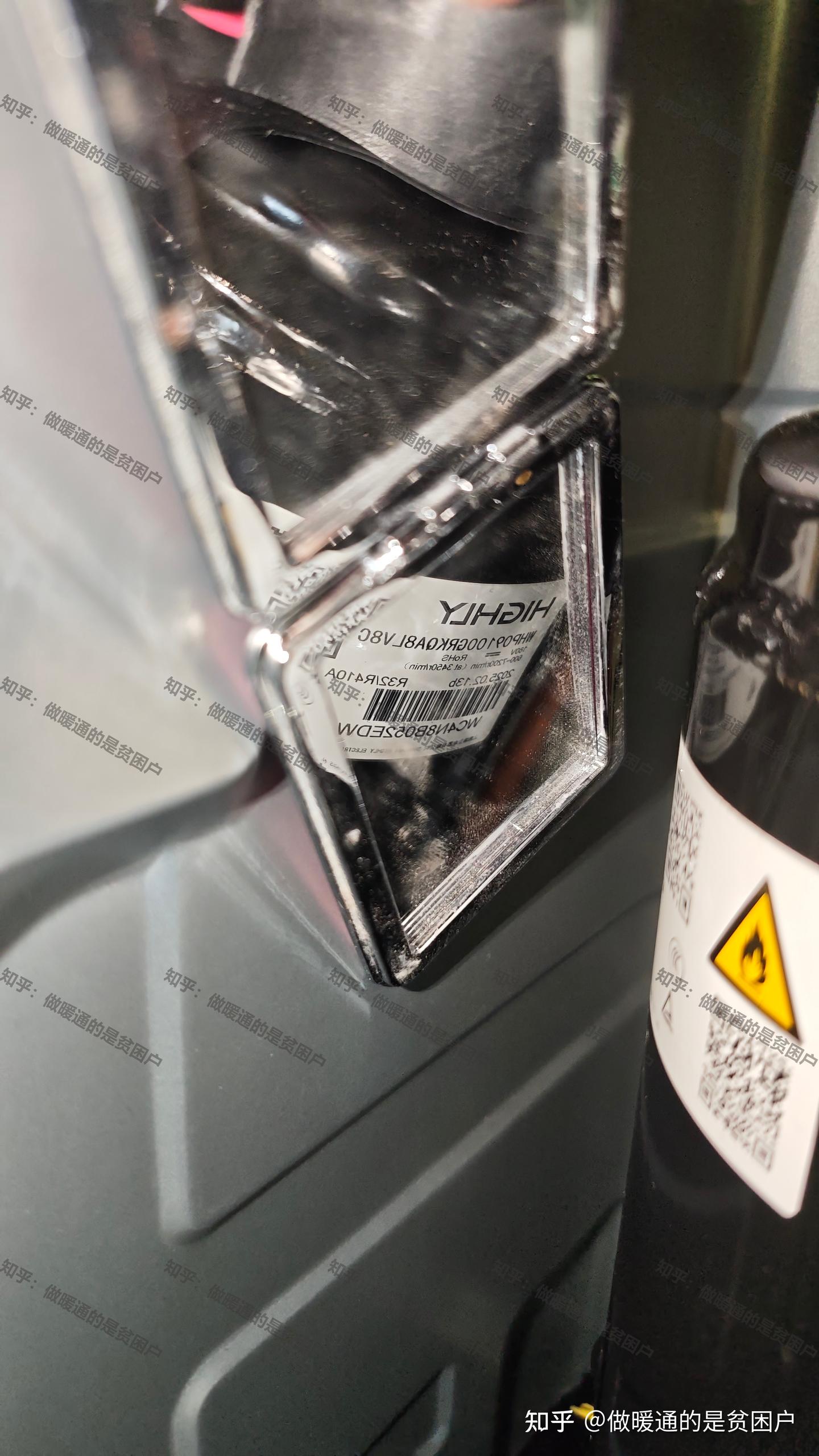

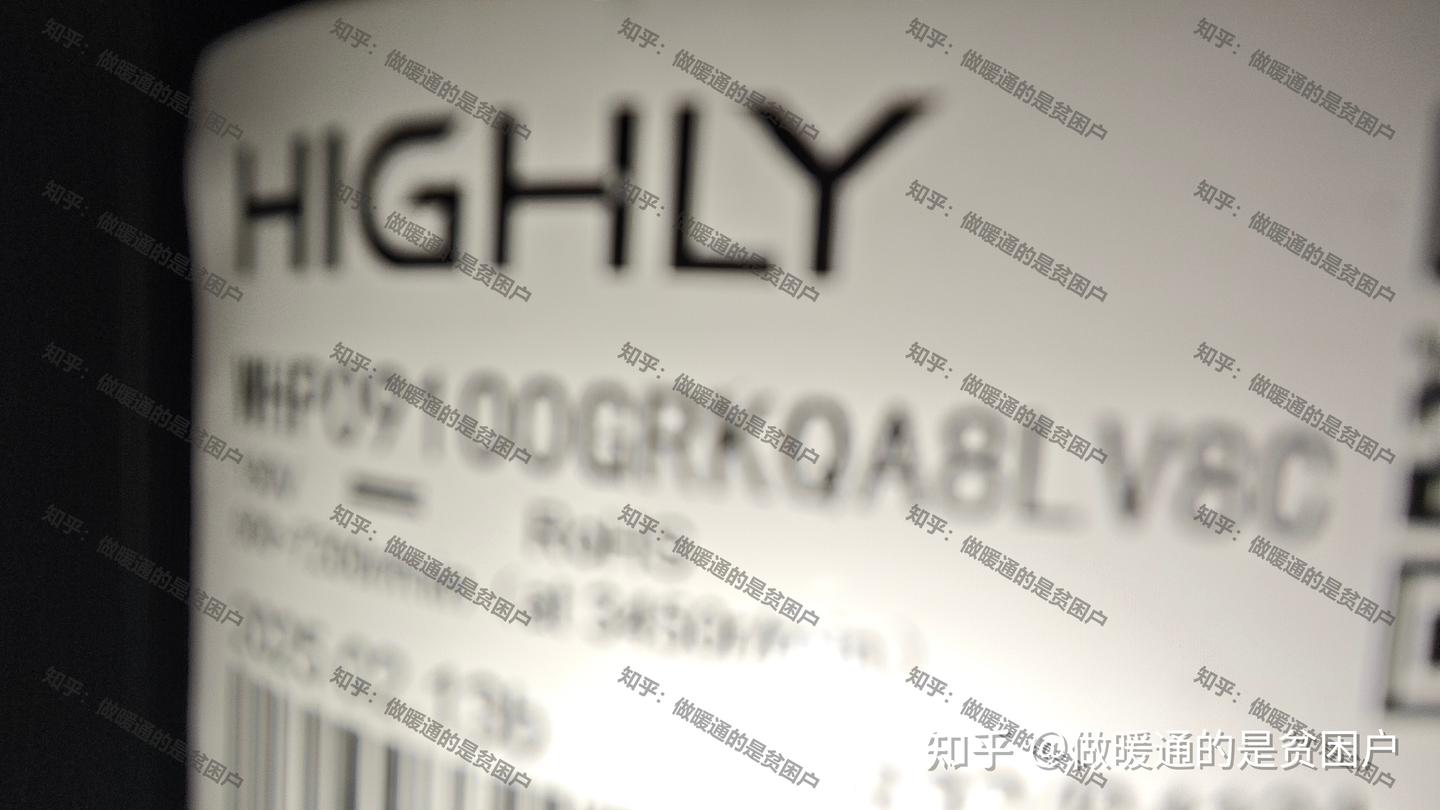

-卡萨帝星云PLUS 采用了来自上海海立的 WHP9100GRKQA8LV8C 双转子压缩机

-压缩机排量 22.6CC，同时采用了海立 2025 年发布的 8 极 12 槽高效永磁同步电机技术（扭矩大、低速稳，槽数少结构简单、故障率低）

-当氟机大量用热泵压缩机后，本质还是为了适配低温强热的使用场景，直接粗暴+短平快的提升主机低温制热能力

-这颗压缩机运转频率 10-120HZ，低频能力优秀。对于 9KW 风管机来说，达温后，最小制冷量输出 1500W，耗电量也就 400W 左右。

-不过受压缩机排量影响，最大制冷输出不如美的，美的那颗 24KCC，最大制冷输出来到了 10500W，星云PLUS则是 9800W。

-在我看来，风管机的低频做到 8-10HZ 就是非常合理的了，因为这部分制冷量输出对应处理房间显热和潜热，特别是除湿控制是合理的，25 年实测小米的分体空调 OTA 到 6HZ 以后，属于为了省电而省电，此时室内完全丧失控湿能力，看似没停机，一个 1.5P 空调低频 80W 左右，但此时室内湿度已经翻车，闷热+闷湿体验随之而来。
