我30元从闲鱼买个RTX 5090显卡的裸板，发现MPS是最大赢家！

前几天看到闲鱼有卖RTX5090显卡裸板，价格竟然只有30元。于是我赶紧下单买了回来。

整个板子只有GPU和DDR颗粒被搬走了。其他的DC-DC芯片、电容、电感都在。

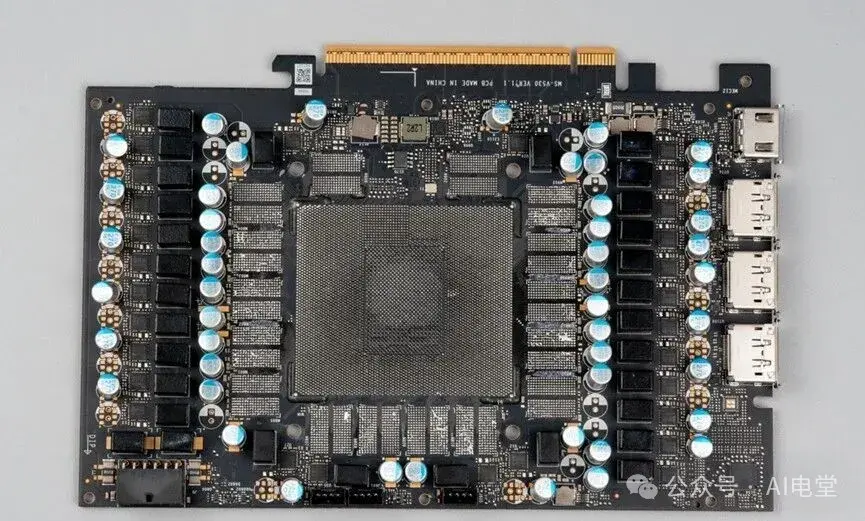

虽然没有GPU了，但是直观看焊盘，也能看出来RTX5090芯片有多大。

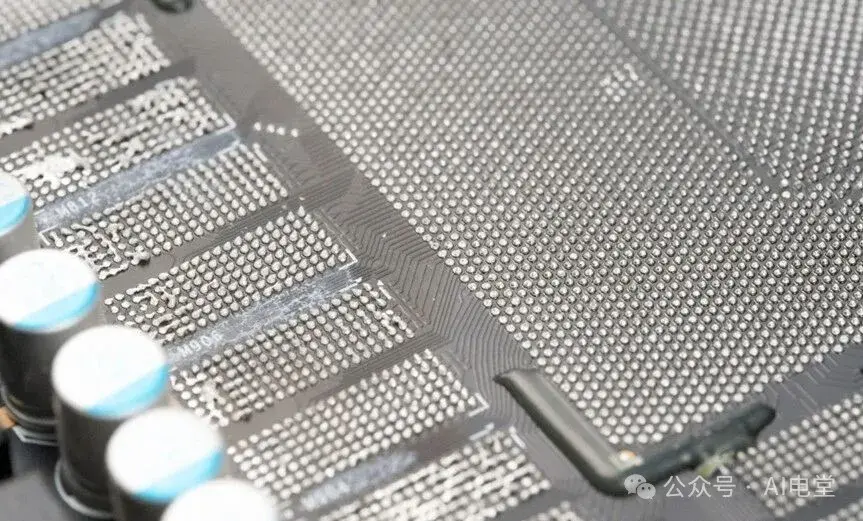

被搬走的GPU和DDR颗粒之间是密密麻麻的走线。

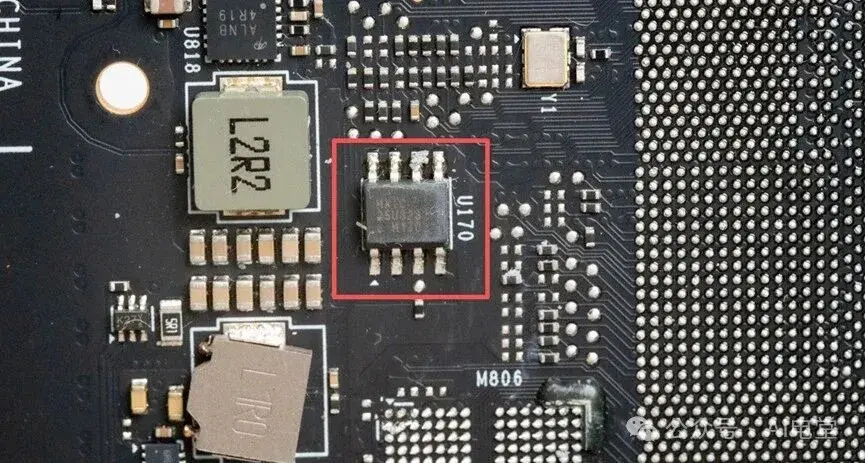

GPU旁边有一颗MXIC的Flash。

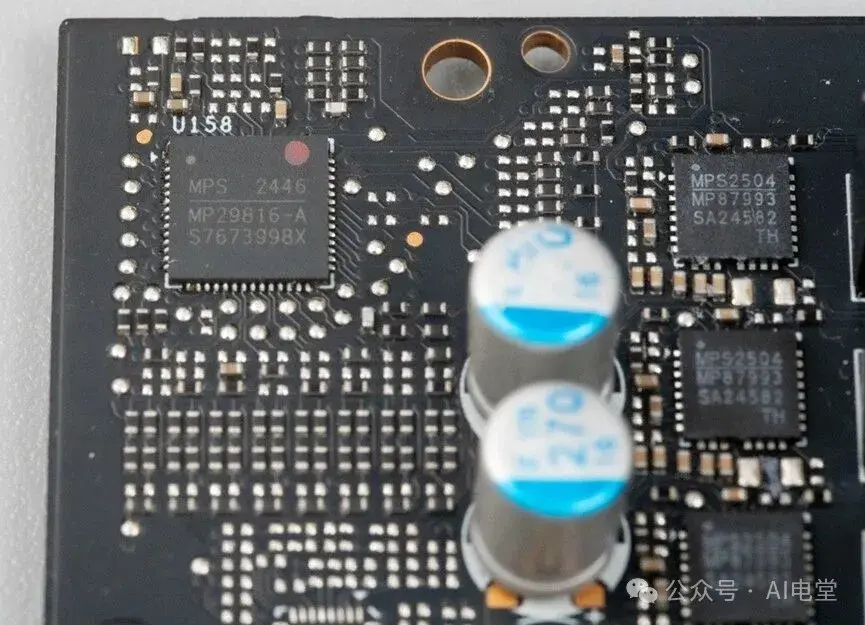

板子上最核心的供电控制器是MPS的MP29816-A，几乎所有的50X0显卡都用的是这颗DC-DC。

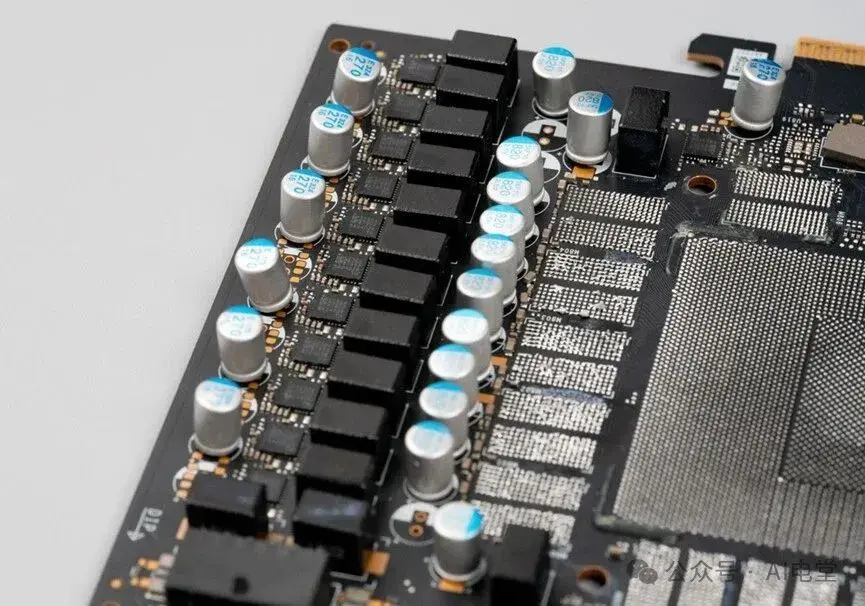

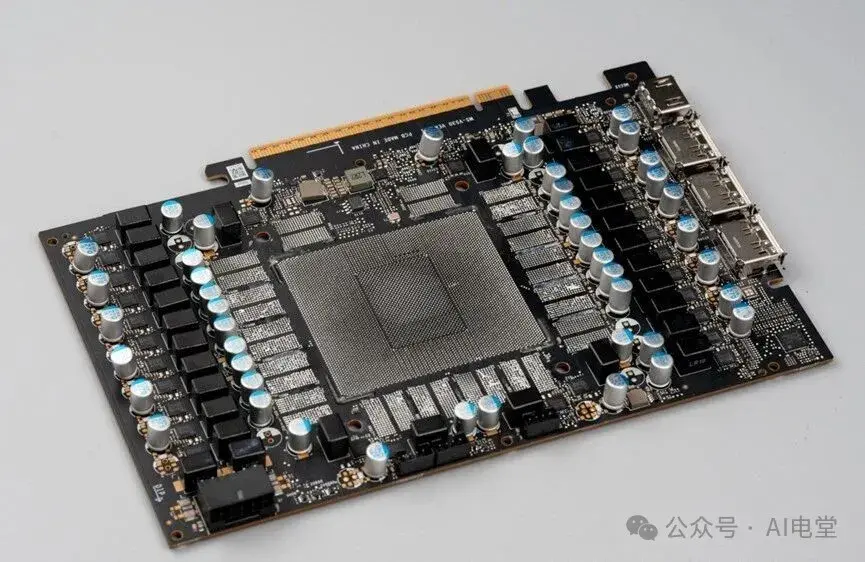

两边全是整齐排布的MOS队伍。布局也很直观，从外往内依次是输入电容，MOS，电感，输出电容。

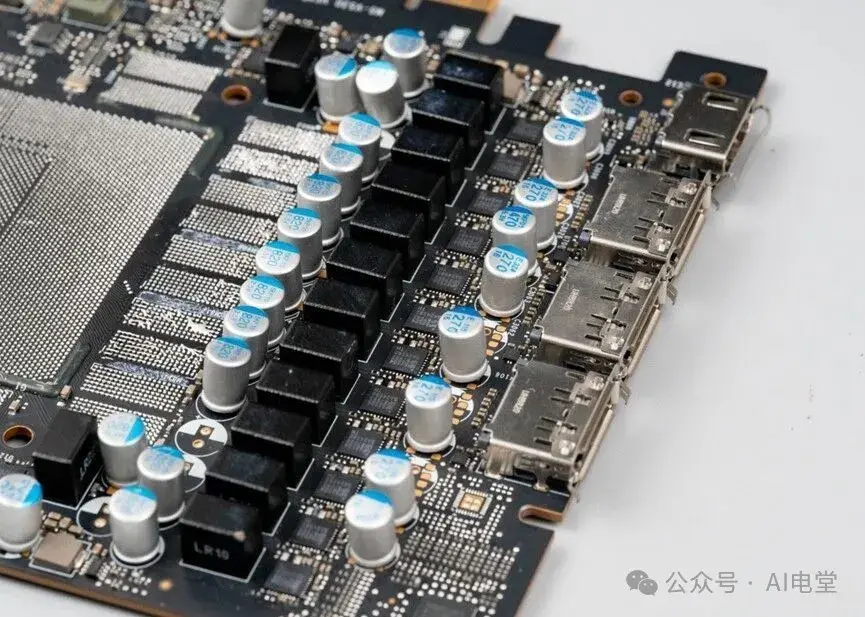

板子另一端也是同样的排布，这一端外面有3个DP和1个HDMI连接器。

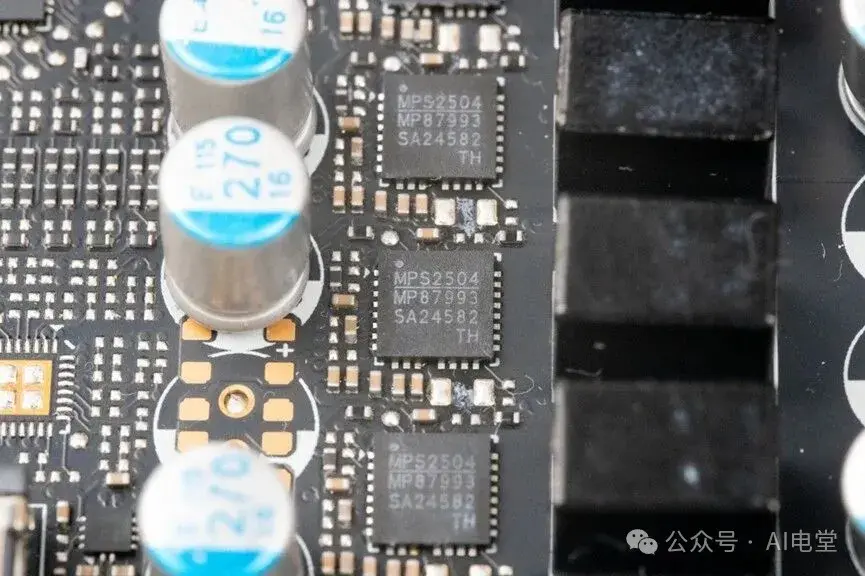

这些MP87993，来自MPS，单片DrMOS。板上总共有29个MP87993，有很多显卡用的这个料，比如微星和影驰的5070TI、微星七彩虹影驰技嘉的5080、技嘉微星的5090。

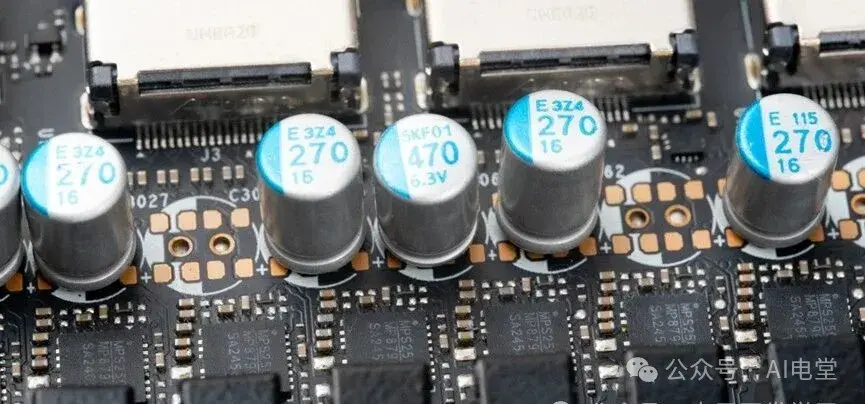

270Uf16V的固态输入电容。

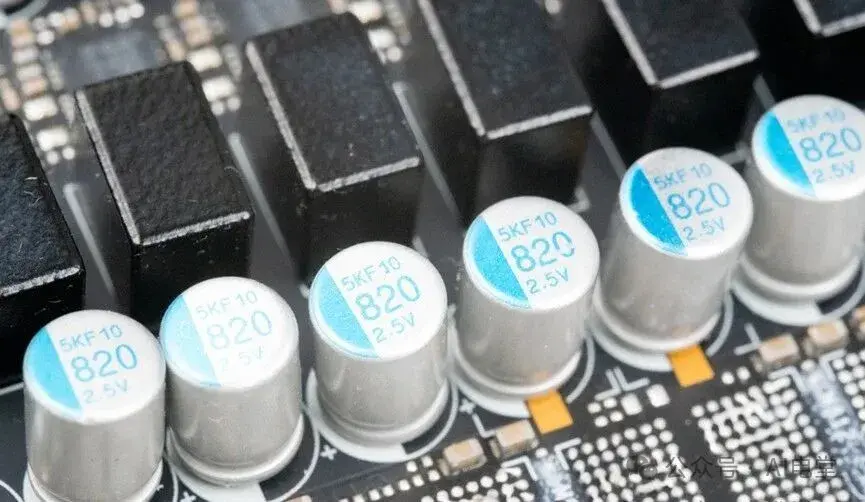

820uF2.5V的输出电容。

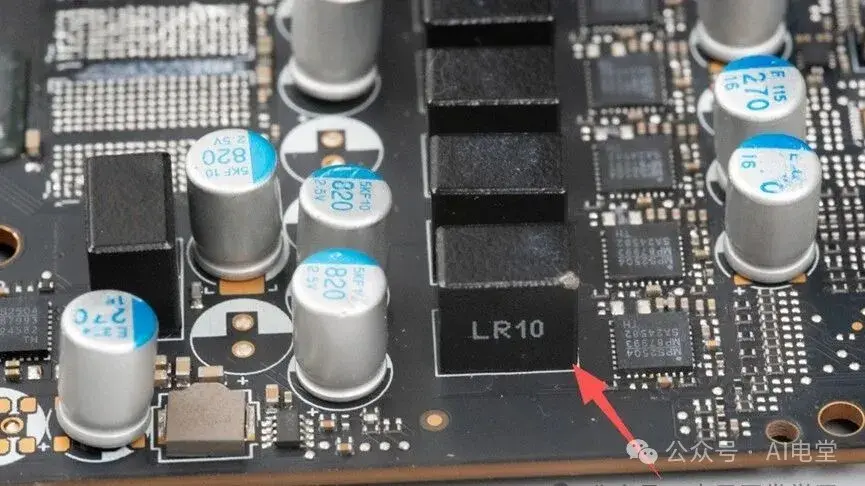

板子上用的电感全是这种直插一体成型电感，丝印LR10。

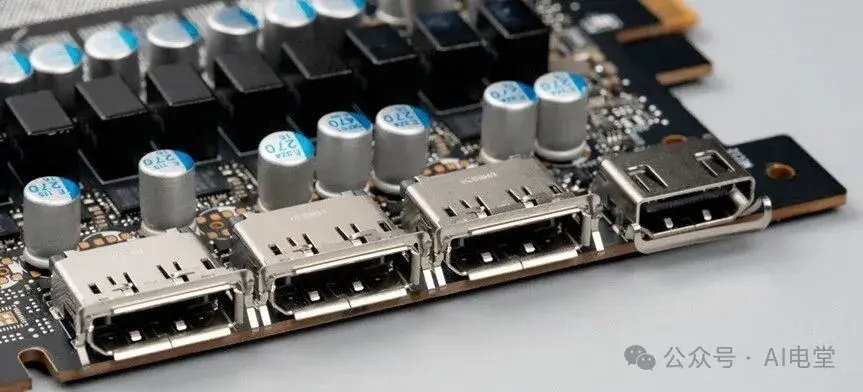

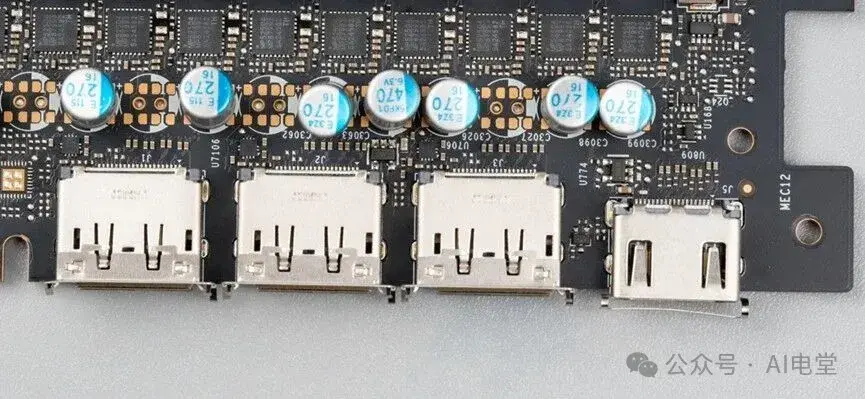

这是这个显卡的所有输出，三个DP和一个HDMI。

连接器特写。

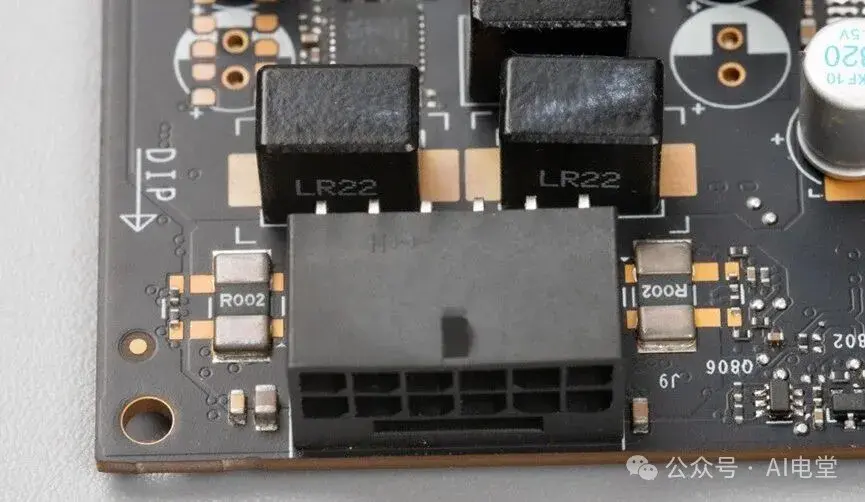

显卡的供电端子，两边各有一个2毫欧的采样电阻。

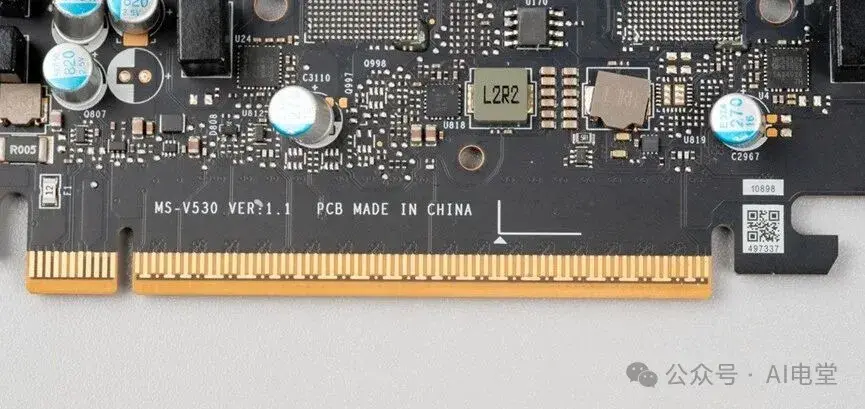

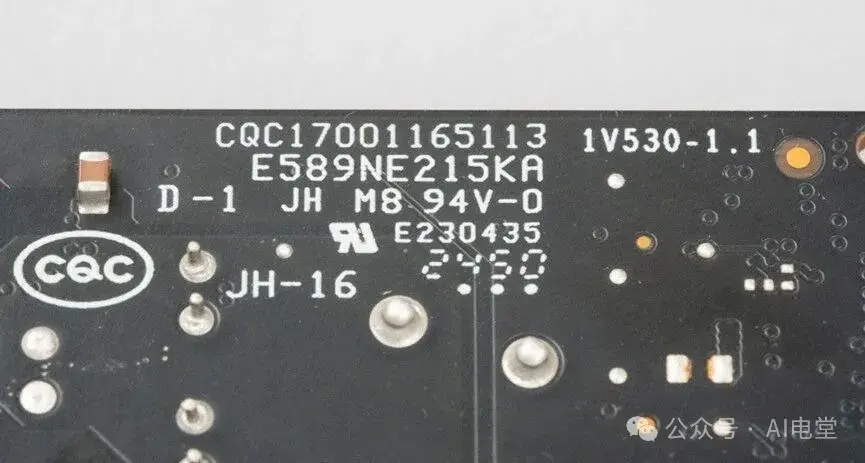

靠近金手指的位置有PCB MADE IN CHINA的丝印，版本V1.1。

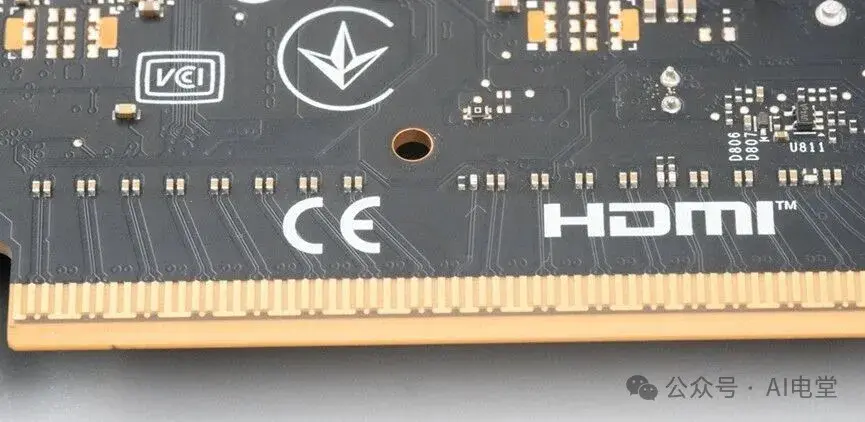

金手指细节，接地引脚末端都是T字型的。

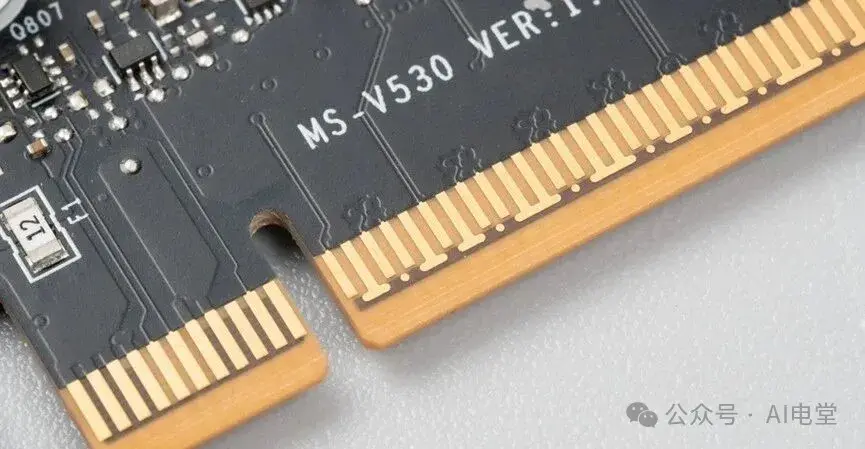

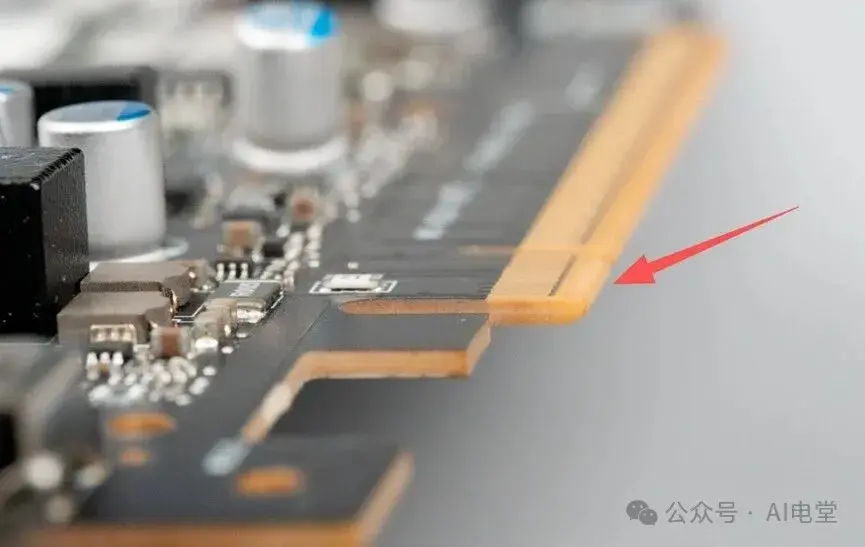

金手指末端有做斜坡处理，从切口看，这种板是某种高频板常用的基材。

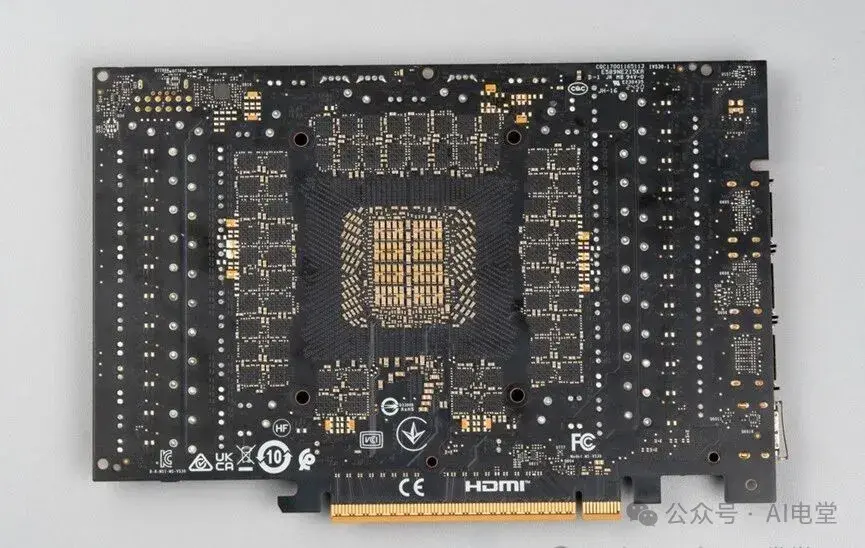

显卡背面。

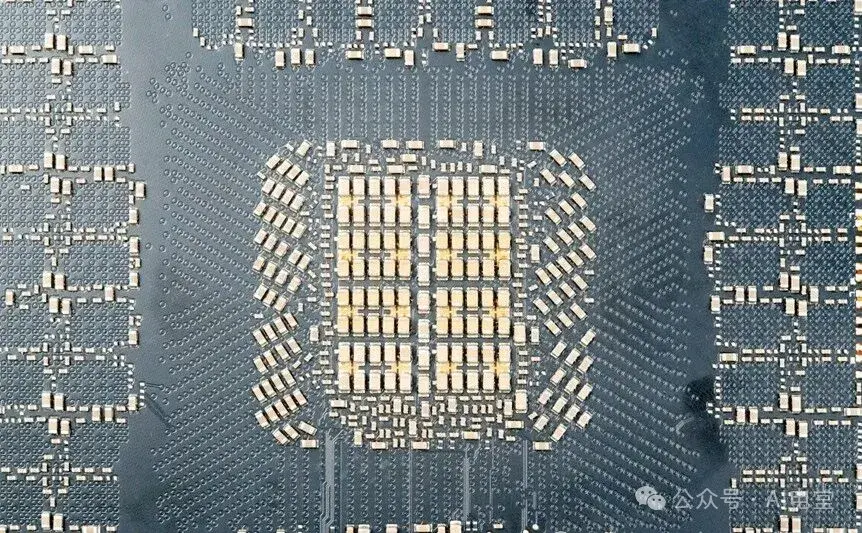

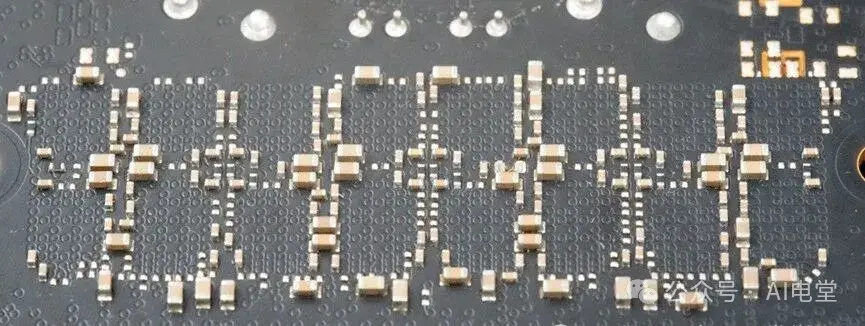

GPU底部、DDR颗粒底部都是密密麻麻的MLCC。GPU扇出孔的排列很整齐。

DDR背部的电容和过孔，板子背面没有任何走线，都走在顶层和内信号层。

板子背面，其中TX差分线上都串有电容。

板子的制造日期刚好是24年第五十周，我刚好在25年第50周写它。刚制造好时意气风发，此时它被搬走了最值钱的GPU和DDR，身价也一落千丈，居然被我30元包邮就全款拿下。

看完这个被掏空了身体的RTX5090显卡板，我发现上面大大小小用到了30颗MPS的电源器件，果然MPS才是最大赢家啊。
