为什么高端汽车内饰氛围灯冷热温差大也不会偏色？

引言

在以RGB LED为光源的汽车内饰氛围灯中，温度补偿的重要性尤为突出。汽车舱内环境温度跨度极大，涵盖-40℃~120℃的全温域范围，在这一严苛工况下确保氛围灯色彩的一致性，是巨大的技术挑战。

针对这一痛点，行业内的领先RGB LED产品已开始将温度补偿功能集成至IC层级，发展出了各种型号的带温度补偿的LED调光驱动芯片。这些专用的LED调光驱动芯片通过内置的PN结温度监控功能，自动启用补偿算法，实现了不同温度条件下的精准调光。

需要指出的是，除了校准设备中的光学测量仪器的测量精度，最终产品的光色一致性还高度依赖于氛围灯模组在研发阶段的温度补偿曲线的测量。只有准确测量了LED的发光温度特性曲线，才能在后续量产时实现批量产品的光色一致性。

为什么精准调光需要温度补偿算法？

当LED芯片开始发光的瞬间，结温就开始攀升。对于单色LED而言，结温升高通常意味着光通量降低，色漂移问题尚可管控；但对于基于RGB三原色混光的系统来说，情况就变得复杂得多。

RGB LED的混光遵循加法混光原理。最终呈现的颜色由红、绿、蓝三路光通量的相对比例决定，色坐标取决于三色的色坐标和光通量。因此，红、绿、蓝三路中的任何一路发生变化，混合后的颜色就会产生偏差。

问题在于，结温的升高对红、绿、蓝三色LED的影响并不相同：

• 红光LED：对结温最敏感。温度升高时，其光强下降幅度最大，主波长向长波方向（红移）漂移明显；
• 绿光LED：光强降幅次之，主波长漂移同样显著；
• 蓝光LED：光强降幅最小，相对稳定。

研究数据显示，随着结温上升，红光相对亮度的降低幅度远高于蓝光，而主波长的偏移也呈现差异化特征。在RGB混光系统中，三色相对亮度比例一旦失衡，混合出的白点坐标就会发生移动——原本设定为“纯白”的光可能偏红或偏蓝。

时刻监控并补偿结温变化而引起的RGB LED发光特性变化，是实现内饰氛围灯精确调光的必然技术实现路径。而对LED发光特性与PN结温度规律的测量，是一切的基础。

IES LM-85-23标准：LED PN 结温度测量方法的重大革新

ANSI/IES LM-85 是北美照明工程协会发布的大功率 LED 光电测量权威标准，该标准确立了 LED 光学、电学参数与PN 结温度（Tj） 绑定的测量准则，LED调光驱动芯片就是依据此标准，通过对PN结电压测量，实现LED PN结温度的监控。

2023年，LM-85发布了更新版本，对LM-85-20中规定测量方法做了极大的优化。

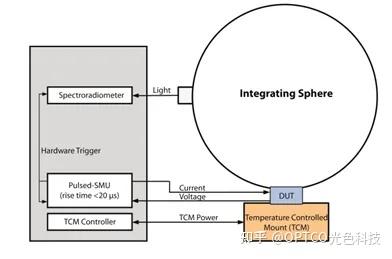

图1 LM-85-23推荐的测量结构

不同场景对LED测量的需求存在本质差异——生产分拣追求速度，而计量校准则苛求精度。LM-85-23颇具智慧地提供了一套弹性的方法矩阵，供专业人员根据具体精度与效率需求灵活组合：

单脉冲法：适用于大规模生产线的快速分拣（Binning），速度极快但是精度相对较低

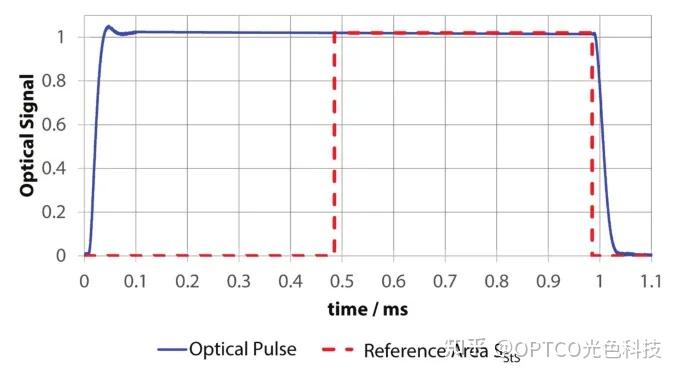

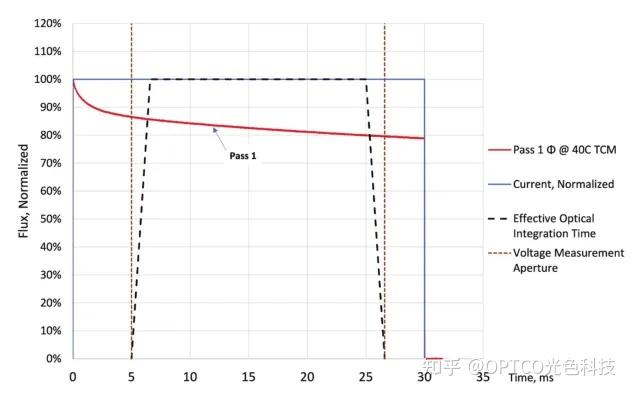

图2 LM-85-23规定的单脉冲测量法

闪光脉冲法：测量速度较快，精度相对单脉冲法高，设备成本较高

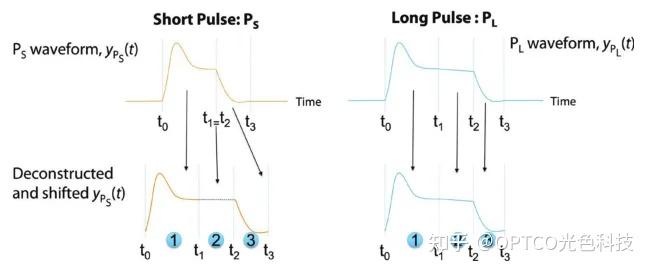

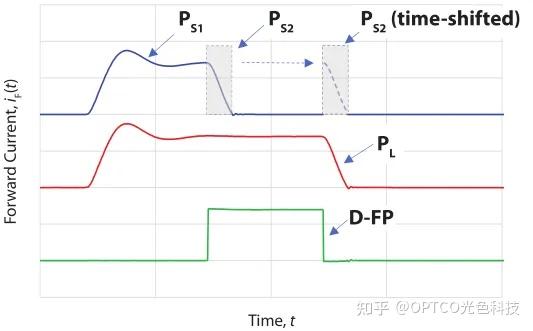

图3 LM-85-23规定的闪光脉冲测量法

连续脉冲法：旨在精确反映特性且不受结温过快变化的干扰，为生产测试提供可靠方案

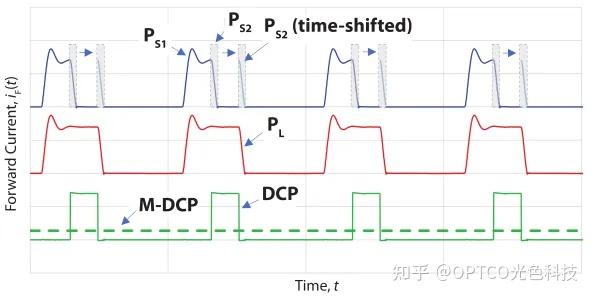

图4 LM-85-23规定的连续脉冲测量法

直流法：是高精度标准光源校准的首选，但考验散热能力，同时测量速度慢，不适用于汽车内饰氛围灯应用

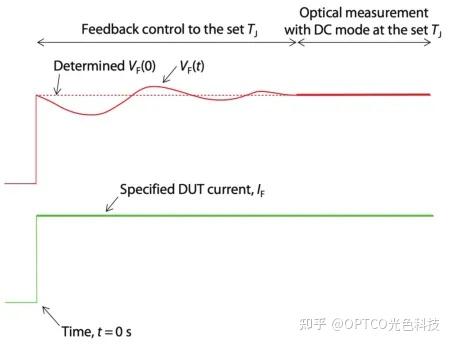

图5 LM-85-23规定的直流测量法

相对于LM-85-20，LM-85-23新引入的平均差分连续脉冲（M-DCP）方法直接将测量精度提升了约100倍，从之前10%级别的波幅与畸变误差，一举降低到约0.1% 的极致水平。

那么，如何在-40℃~120℃的全温域内，既保证±0.1℃的精准控温，又能同步采集光、色、电参数，并严格遵循LM-85标准生成温补曲线？这恰恰是解决“颜色一致性”难题的最后一块拼图。GSA6000光色电热测试系统遵循LM-85标准，可以从以下五个维度彻底改变传统的分立式测试困局：

1.宽温域高精度控温，满足LM-85热平衡要求

搭载半导体制控温平台，覆盖-40℃~120℃超宽工作温域，温度步进自定义可调，温控精度达 ±0.1℃。严格遵循 LM-85 热稳态静置规范，可设置恒温保持时间，确保 LED 在设定温度下完全热平衡，从环境端保障结温测量基础精度。

2.原生支持vf结温测量法，精准对标LM-85核心准则

系统内置高精度电压采集单元，实时同步采集 LED PN 结正向电压（Vpn），依托恒定电流下 Vf 与结温的线性关系，按照 LM-85 标准算法自动精准换算PN 结温度 Tj。摒弃传统壳体、管脚间接测温方式，直接溯源芯片真实结温，测量逻辑完全契合标准要求，数据真实可追溯、可对标。

3.四参数同步采集，符合LM-85同步测试规范

集成积分球 + 高精度光谱仪 + 可编程电源 + 车载通信模块，一键同步采集：光通量、色坐标、PN 结电压、环境温度四大核心参数。严格遵循 LM-85 多参数同步测量要求，避免分时测试温度漂移带来的数据偏差，测量结果可直接用于研发对标、合规送检。

4.自动生成温度补偿曲线，适配算法研发与标准校准

基于 IES LM-85 标准框架，系统可全自动测量-40℃~120℃全温域PN结电压 - 光色参数漂移曲线，一键生成温度补偿曲线与 LUT 查找表。支持 256 组目标颜色全温域自动复测，自动完成结温关联下的光色参数校准，大幅简化车载氛围灯环境光算法研发、LED 封装标定流程。

5.国标级数据溯源，测试结果满足LM-85认证要求

内置中国计量院校准光谱光通量标准灯，测量数据可溯源国家计量标准；光学测量色坐标精度 ±0.001、光通量精度 ±3%，重复性优于标准限值。兼容 LIN/CAN/MELIBU 车载总线协议，适配 PCBA 模块分时点亮、结温动态测试，出具的测试报告完全满足 LM-85 标准及车企准入审核要求。

结语

综上所述，IES LM-85-23 标准的本质，是将 LED 的光学、电学参数与 PN 结温度（Tj）直接绑定测量。它提供了一套覆盖不同精度和效率需求的测量方法矩阵，其中新引入的 M-DCP 方法将测量精度提升近 100 倍。

这套标准解决了一个长期困扰行业的核心问题：在宽温区（-40℃~120℃）内，如何可靠地获取 LED 的真实发光特性曲线。有了这条曲线，温度补偿算法才有了坚实的数据基础，RGB 混光在全温域下的颜色一致性才不再是“碰运气”。

从更深层次看，LM-85 的意义不仅在于“测得更准”，更在于将颜色管控从经验判断转向标准化、可复现的工程方法。它为智能座舱光环境从“能亮”走向“色准”提供了可量化的技术路径。

关于这一技术路径的工程落地，我们在前期发布的GSA6000视频中做了完整呈现，欢迎感兴趣的朋友前往观看交流。
