■ 原文知识说明

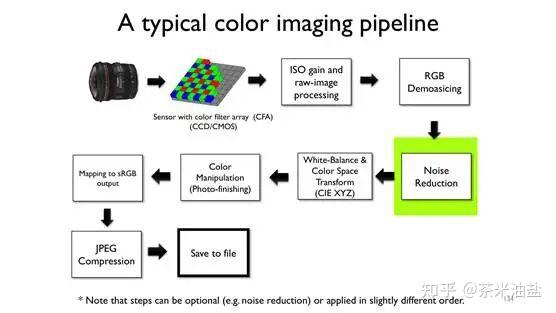

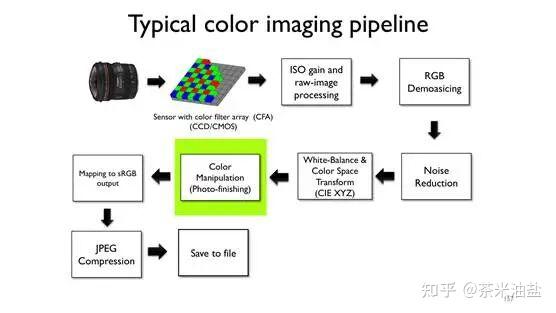

第133页再次展示典型彩色相机流水线图，将整个 ISP 划分为6大模块，并注明各模块可按实际情况调整顺序。这是整个 ISP 流水线的完整骨架，接下来各节将逐步详解每个模块。

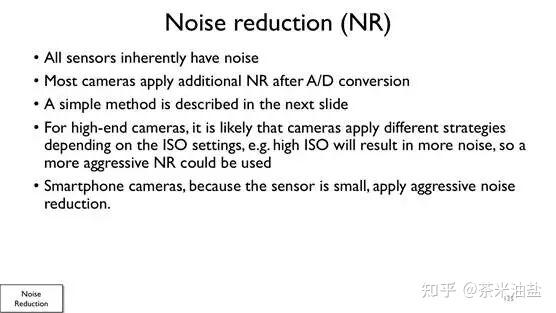

第134页进入第二个 ISP 处理步骤：噪声抑制（Noise Reduction，NR）。所有传感器都不可避免地有噪声——主要来源包括：

·散粒噪声（Shot Noise）：光子到达传感器的随机性，低光环境下尤其显著

·读出噪声（Read Noise）：A/D 转换过程中引入的电子噪声

·暗电流噪声（Dark Current Noise）：热激发产生的暗电流，随温度升高而加剧

高端相机在低 ISO 时噪声极低，但智能手机因传感器面积小，在高 ISO 时噪声严重。相机通常根据 ISO 设置采用不同的降噪策略。

■ 深入理解

噪声模型的理解对 ISP 设计至关重要。对于 RAW 图像，噪声通常建模为"信号相关噪声"（散粒噪声）与"信号无关噪声"（读出噪声）的叠加。数学上：σ² = σ²_read + σ²_shot × I = σ²_read +σ²_shot × I，其中 I 是信号强度。这意味着在暗部（低 I），读出噪声主导；在亮部（高 I），散粒噪声主导。

这就是为什么高 ISO（增益增大）照片暗部噪点更明显——增益不仅放大了信号，也同等地放大了读出噪声，而暗部信号本身很弱，噪声相对就变得显著了。

■ 原文知识说明

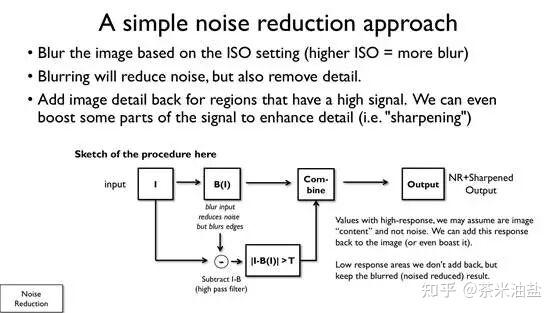

第135页展示了一种简单但有启发性的降噪方法，核心思想是"先模糊再锐化"的往返（Round-Trip）策略：

·对输入图像 I 应用模糊（Blur），得到 B(I)

·将原始图像与模糊图像相减，得到"细节层"：Detail = I - B(I)

·对暗部进行额外平滑，对亮部保留或增强细节（可加回 Detail）

思路是：模糊会同时降低噪声和细节，但我们可以通过加回 Detail 来恢复图像细节——降噪和锐化在操作上其实是同一个过程的两个方向。

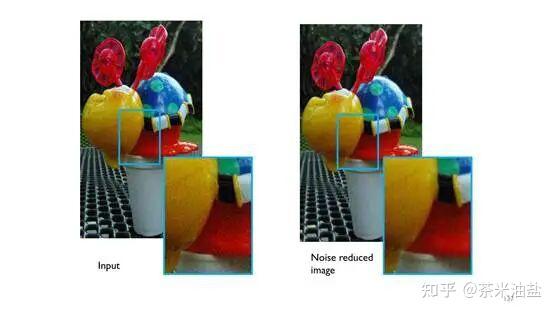

第136-137页用实际示例展示了降噪前后的对比效果。

■ 深入理解

更先进的降噪方法分为空域和频域两类：

·空域降噪：双边滤波（Bilateral Filter，在保持边缘的同时平滑平坦区域）、非局部均值（Non-Local Means，在整幅图像中寻找相似块进行加权平均）

·频域降噪：在 DCT/小波域对高频系数进行阈值处理（收缩）

深度学习降噪（CNN/DnCNN）近年来性能大幅提升，已经超越了大多数传统方法，是当前研究热点。但计算量问题仍是实时 ISP 的挑战。

降噪与去马赛克的顺序也是一个研究点：传统上先去马赛克再降噪（RGB 域降噪），但也可以在 RAW 域先做降噪（Bayer 域降噪），各有权衡：RAW 域降噪更直接但算法更复杂；RGB 域降噪可以利用去马赛克后的更多颜色信息。

■ 原文知识说明

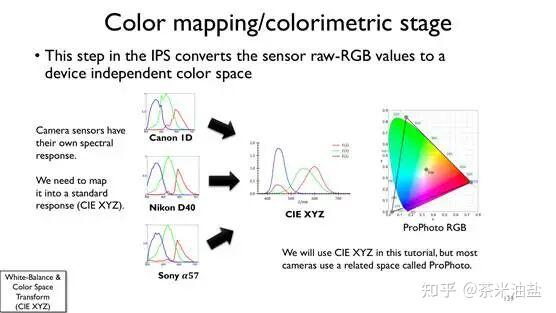

第138页解释了 ISP 中将传感器 raw-RGB 映射到设备无关色彩空间（CIE XYZ）的必要性：不同相机的传感器光谱灵敏度曲线不同，导致同一场景在不同相机中 raw-RGB 数值不同。要让图像可比较，必须转换到统一的 CIE XYZ 空间。

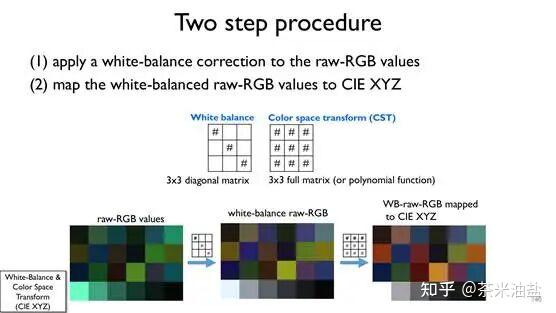

第139页给出了两步法实现：

·白平衡校正（White Balance）：对 raw-RGB 各通道施加对角增益矩阵，将当前光源调整为等能量白点

·色彩空间变换（Color Space Transform，CST）：将白平衡后的 raw-RGB 通过3×3矩阵映射到 CIE XYZ（也可使用多项式函数代替简单矩阵）

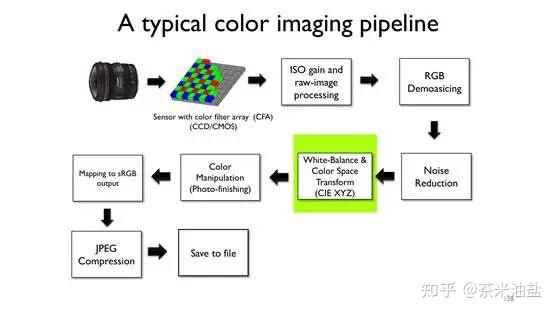

这两个步骤组合构成第138页的"White-Balance & Color Space Transform"模块。

■深入理解

CST 的3×3矩阵来自工厂标定：传感器厂商在 D65、A 光源等多种标准光源下测量传感器响应，然后计算从传感器 RGB 到 XYZ 的最优变换矩阵。由于传感器 RGB 不是线性空间，有时需要使用多项式或非线性变换才能达到满意的精度。

值得注意的是，教程中用 CIE XYZ 作为目标空间，但大多数实际相机可能使用其他相关空间（如 CIE LAB）作为中间步骤，关键是保证映射到任何"设备无关"的参考空间。

关于如何实现不同相机的rawRGB到统一标准的CIE XYZ的转换矩阵计算，后续计划另写文章做专题解读，请留意。

■ 原文知识说明

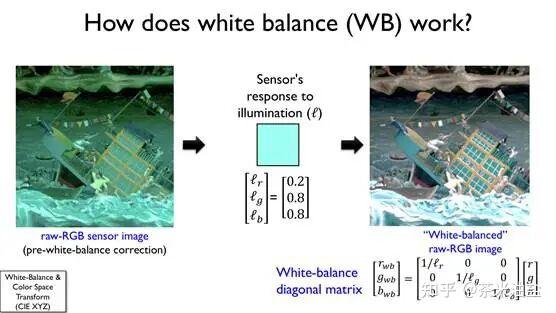

第140页给出了白平衡的精确数学表达：白平衡等价于对对角矩阵diag(1/ℓᵣ, 1, 1/ℓᵦ)与 raw-RGB 向量相乘。

其中 ℓᵣ 和 ℓᵦ 是红通道和蓝通道相对于绿通道的"光源失衡系数"：如果某光源下白色物体的 R 响应比 G 大 1.5 倍，则 ℓᵣ=1.5，需要乘以 1/1.5≈0.667 来平衡。

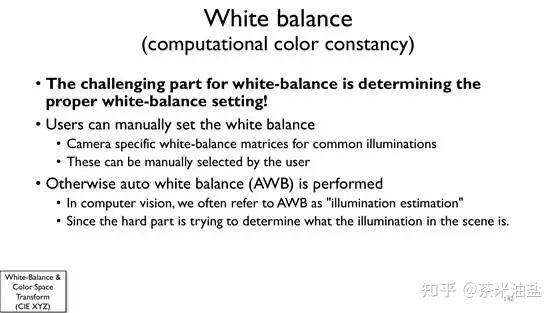

第141页揭示了白平衡的真正难点：如何确定正确的白平衡设置——即如何从任意一张图片中估计当前光源的色温/光谱分布。这个问题也被称为计算颜色恒常性（Computational Color Constancy），是相机制造商和学术界持续研究的难题。

■ 深入理解

对角增益模型（Von Kries 模型的白平衡版本）是实践中最常用的近似，因为它计算简单且效果够用。真实的白平衡比这更复杂——因为传感器 RGB 不等于人眼 LMS，直接用对角矩阵是一种近似。但对角增益模型在大多数标准光源下足够准确，这也是为什么所有相机 ISP 都使用这种方案。

白平衡误差的表现：偏暖（橙色/黄色）的白平衡说明低色温光源估计偏高，需要更多冷色（蓝）补偿；偏冷（蓝色）的白平衡说明低色温光源估计偏低，需要更多暖色（红）补偿。

■ 原文知识说明

第142-143页展示了相机如何通过工厂预标定来支持手动白平衡：相机厂商在不同典型光源（阳光、日光、阴天、白炽灯、荧光灯、阴影等）下测量传感器响应，为每种场景预设对应的白平衡对角矩阵。

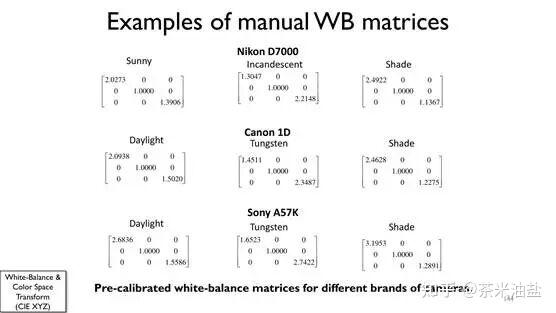

第143页以 Nikon D7000 和 Canon 1D 为例，展示了真实相机在出厂时标定的白平衡矩阵（Diagonal WB matrices）。以 Canon 1D 的 Daylight 模式为例：R 增益≈2.09，B 增益≈1.50，意味着该相机在日光下红通道响应比绿强约2倍，蓝通道比绿强约1.5倍。

用户可以在相机菜单中选择这些预设，或者手动设定色温值（如 5500K），相机会在两个预设矩阵之间进行线性插值。

■ 深入理解

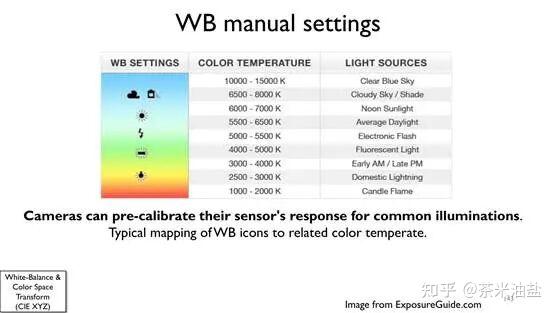

白平衡预设的行业标准图标设计：太阳图标代表直射日光（~5500K），云图标代表阴天（~6500K，更偏蓝），灯泡图标代表白炽灯（~2800K，暖黄），阴影图标代表阴影（~7500K，冷蓝）。这些图标与实际色温对应，帮助摄影师快速选择。

不同相机厂商对白炽灯预设的色温设定略有不同：Canon 的 Tungsten 预设通常设为 3200K（接近典型碘钨灯），而 Nikon 可能设为 3000K。这也是为什么同一场景在不同品牌相机中颜色略有差异的原因之一。

■ 原文知识说明

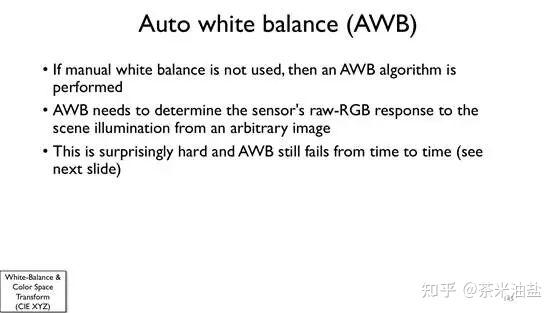

第144-145页说明了自动白平衡（AWB）的核心挑战：用户没有手动设置白平衡时，相机必须从任意一张 raw-RGB 图像中自动推断当前场景的光源特性。

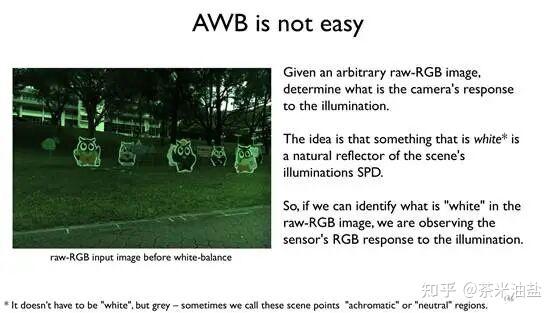

基本思路（来自第145页）：自然界中大多数物体是"自然反射器"——它们反射的是光源的光谱，而不是物体本身的颜色（"真正"的物体颜色是反射谱）。因此，如果我们能识别图像中哪些像素对应"白色"（高反射率、中性光谱反射），就能从这些像素的 raw-RGB 值直接观察到传感器对当前光源的响应。

问题在于：自动识别图像中的"白色"本身就是困难的，AWB 算法至今仍会时不时失败。

■ 深入理解

AWB 的困难在于"颜色恒常性"问题的病态本质：给定 raw-RGB 图像，无法唯一确定是"光源 A 下白色物体"还是"光源 B 下彩色物体"。这与人类的颜色感知不同——人类可以依赖经验知识（"我知道那是一面白墙"），而相机没有这种先验。

这也解释了为什么日出/日落场景中 AWB 经常出错：大面积橙红色内容可能被误识别为光源的一部分，导致白平衡向补偿蓝的方向调整，使天空看起来比实际更冷。

■ 原文知识说明

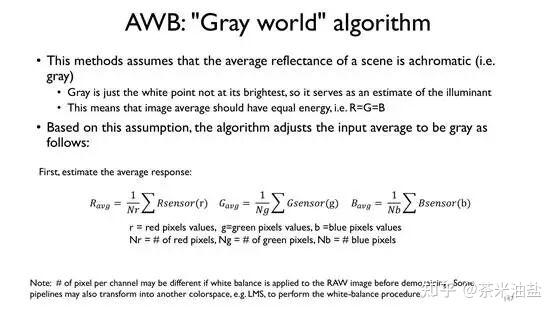

第146-147页介绍第一个经典 AWB 算法——灰度世界（Gray World）算法，基于一个简单假设：自然场景的平均反射率是中性的（灰色），即各波长反射率大致相等。

因此，在理想中性感知的图像中，R、G、B 三通道的平均值应该相等（R̄ = Ḡ = B̄）。如果不相等，则说明光源不平衡，需要分别对 R 和 B 通道施加增益使其与 G 通道平均。

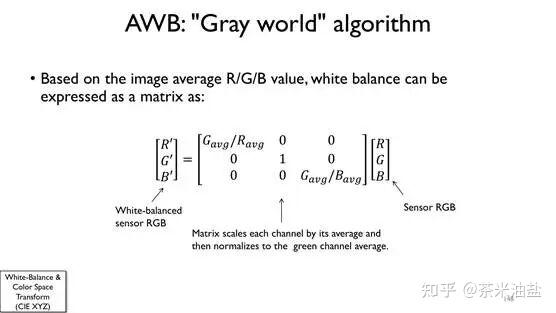

白平衡矩阵变为：

R' = (Ḡ/R̄) × R
G' = 1.0 × G
B' = (Ḡ/B̄) × B

第147页给出了矩阵形式的精确表达。

■ 深入理解

灰度世界算法的最大弱点：对于"不灰色"的场景会失效。例如：蓝天图像（蓝通道主导）、大草原（绿色主导）、红色郁金香花田（红色主导）——这些场景的平均反射率并非中性，灰度世界假设不成立，会产生明显的白平衡偏差。

灰度世界算法的改进版本包括：Gray Edge 假设（利用图像导数/梯度的平均是灰色的）、Bayesian 方法（结合先验概率）等。更现代的方法会结合边缘信息和空间上下文来提高鲁棒性。

■ 原文知识说明

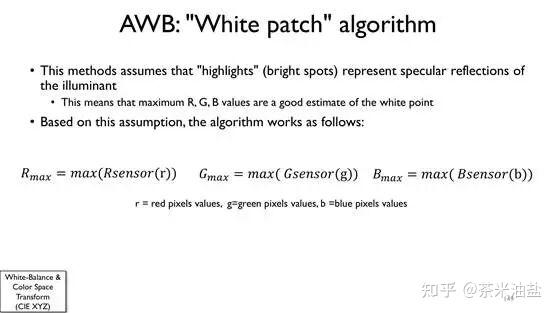

第148-149页介绍第二个经典 AWB 算法——白块（White Patch）算法，基于不同假设：图像中最亮的像素（高光区域）通常是"镜面反射"——它们直接反射了光源的光谱，而不是物体的颜色，因此高光区域的颜色就是光源颜色的直接测量。

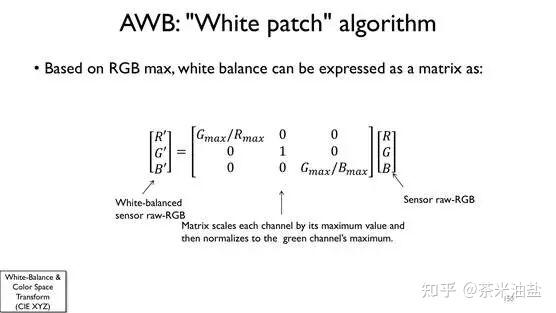

所以白块算法的策略是：分别取 R、G、B 三通道的最大值（R_max、G_max、B_max），以绿通道最大值为锚点，计算归一化增益：

R' = (G_max/R_max) × R
G' = 1.0 × G
B' = (G_max/B_max) × B

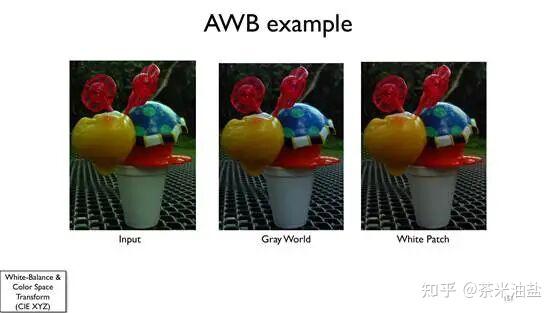

第150页展示了两种算法的实际效果对比：同一张偏暖偏绿的原图，灰度世界算法过度补偿导致偏蓝；白块算法效果更好，但两者都不完美。

■ 深入理解

两种算法各有优劣：灰度世界算法对大面积单色场景（如蓝天、草原）敏感，容易过度补偿；白块算法依赖图像中存在高光区域，如果场景中没有足够亮的高光点（如阴天、暗室），则 R_max/G_max/B_max 可能不准确。

实际相机 ISP 中的 AWB 比这两种算法复杂得多。现代相机通常结合多种方法：基于统计的初步估计、基于场景分类（天空检测、肤色检测）、基于深度学习的端到端估计等。很多高端相机厂商使用专利的 AWB 算法，不会公开具体实现。

■ 原文知识说明

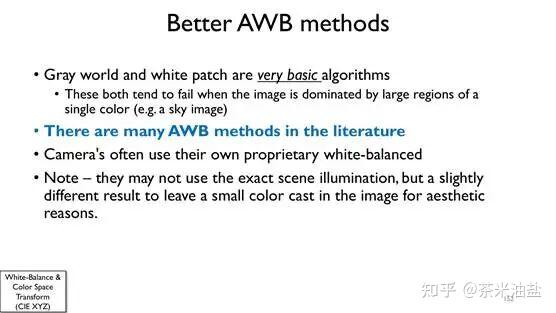

第151页承认灰度世界和白块只是最基础的 AWB 方法，它们在场景中大面积单色内容主导时都会失败。学术界和工业界提出了大量更先进的 AWB 方法，包括但不限于：

·基于贝叶斯推断的方法：假设自然场景中各种颜色/光照组合的先验概率，利用最大后验概率（MAP）估计光源

·边缘/梯度域方法（Gray Edge）：利用图像边缘处梯度信息的统计特性来估计光源，因为边缘处物体反射率变化通常更中性

·基于机器学习/深度学习的方法：CNN 直接从 raw-RGB 图像预测光源色温/增益，在大型数据集上训练

·多尺度方法：结合图像的局部和全局统计信息

相机厂商通常使用自己的专利 AWB 算法，并可能故意让结果"不完全中性"，保留一点光源色彩倾向，使照片看起来更自然。

■ 深入理解

相机有意保留一点"白平衡偏差"是一个有趣的设计哲学：如果完全严格的 Von Kries 白平衡反而可能让照片看起来"冷清/不自然"。有些摄影师也更喜欢这种"有倾向"的白平衡风格，这就是为什么 RAW 文件比 JPEG 有价值——RAW 可以后期重新白平衡。

深度学习 AWB 的最新进展（2018-2023年）：如 ECCV 2018 的 CNN-based AWB、CVPR 2021 的无监督域适应 AWB 等。但深度学习方法需要大量标注数据（raw-RGB → 光源 CCT），且跨相机泛化仍是挑战。

■ 原文知识说明

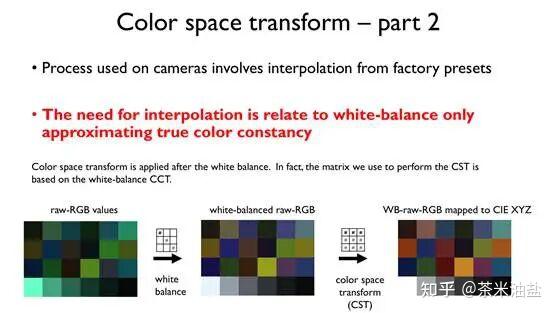

第152页揭示了 CST 实现的工程细节：白平衡只做近似颜色恒常性，CST 矩阵需要根据实际白平衡估计的相关色温（CCT）来选择。工厂预标定了多个色温点的 CST 矩阵，运行时通过插值得到任意 CCT 下的变换矩阵。

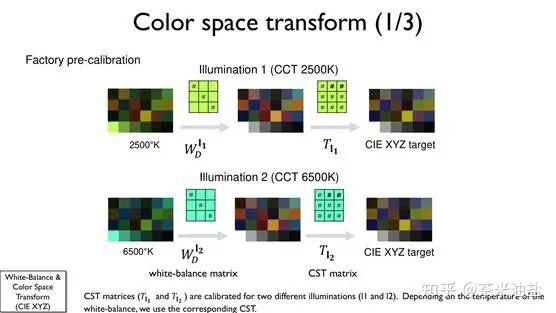

第153页展示了工厂预标定过程：在两个标准光源（如 l₁=2500K 白炽灯、l₂=6500K 日光）下分别标定，得到两组（白平衡矩阵 W₁/W₂ + CST 矩阵 T₁/T₂）。

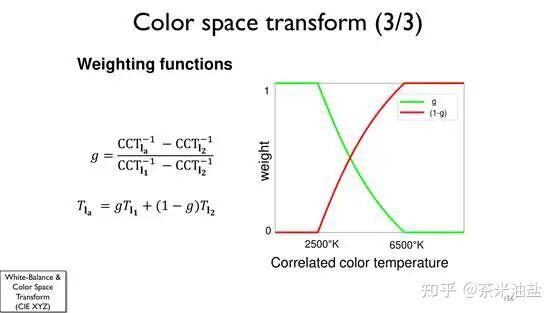

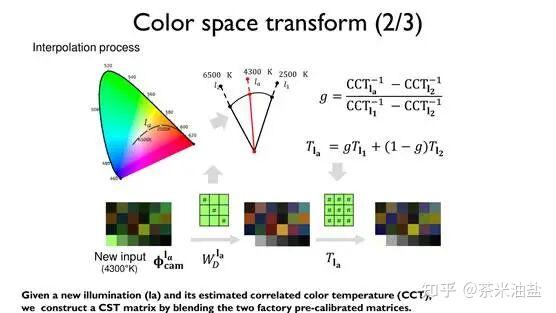

第154-155页展示运行时插值过程：给定一个新光源 la 及其估计 CCT，先计算插值权重 g，再对两个标定矩阵做线性混合：Tₗₐ = g×T₁ + (1-g)×T₂。权重 g 由 CCT 在两个标定色温间的相对位置决定。

■ 深入理解

CST 插值的工程意义：传感器到 XYZ 的变换矩阵本身与光源相关——因为传感器的光谱灵敏度是固定的，但 CIE XYZ 的配色函数是标准化的，不同光源下 XYZ 响应不同。因此同一个传感器在 D65 光源和 A 光源下，需要不同的 CST 矩阵。工厂预标定多个色温点，运行时根据实际 CCT 插值，是效率和精度的折中。

高质量相机可能标定 5-10 个色温点（从 2500K 到 10000K），而非只有两个。插值权重函数也可以用更平滑的 sigmoid 函数代替线性插值，以避免在色温过渡区域出现跳变。

■原文知识说明

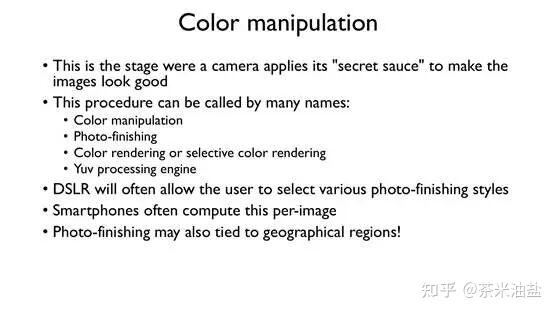

第156页再次展示完整流水线图，当前进入"Color Manipulation（Photo-finishing）"模块——这是 ISP 中相机厂商"施展魔法"的环节。

第157页说明：色彩处理是让相机照片"好看"的所有操作的统称，涵盖色调映射、饱和度调整、对比度增强、锐化等美化操作。不同厂商在这个模块的投入差异最大——这也是 iPhone 和 Android 手机照片风格不同的根本原因。

DSLR 相机通常提供用户可选择的"图片风格（Picture Styles）"预设；智能手机则逐张计算，甚至可以基于 AI 识别场景内容（人像、风景、美食）自动调整。

■深入理解

Photo-finishing 是 ISP 中最不透明的部分：大多数相机制造商将其作为核心竞争力，严格保密。索尼、尼康、苹果等公司的 ISP 调校工程师团队人数可能是 ISP 硬件设计团队的数倍。

有趣的是，Photo-finishing 操作虽然看起来是"艺术创作"，但背后有大量科学支撑：人眼对肤色的敏感性（自动美颜算法的依据）、对边缘锐度的感知（USM 锐化的参数设置）、对颜色饱和度的偏好（基于心理物理学研究）等。

■ 原文知识说明

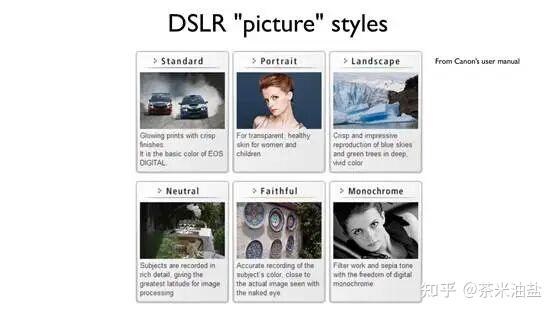

第158-159页展示了尼康相机提供的几种"图片风格"预设（标准、人像、风景、中性等），用同一张 RAW 图像演示不同预设下的输出差异。

各预设的核心差异在于：

·标准（Standard）：通用的"漂亮"设置，中等对比度、饱和度、锐度

·人像（Portrait）：降低对比度以保留肤色细节，提高平滑度减少皮肤瑕疵

·风景（Landscape）：提高饱和度和锐度，让蓝天更蓝、绿叶更翠

·中性（Neutral）：降低对比度和饱和度，保留最多原始信息，适合后期

RAW 文件保存了所有未经 Photo-finishing 的原始数据，用户可以在后期软件中自由选择任何风格。

■深入理解

RAW vs JPEG 的本质差异就在Photo-finishing 这一步：JPEG 在相机内经过完整的Photo-finishing 流程，颜色和对比度已经被"烹饪"过；RAW 保存的是"生食材"，可以在后期软件（如 Lightroom、Capture One）中重新"烹饪"。

这也解释了为什么专业摄影师优先选择 RAW：不同的项目可能需要不同的"烹饪风格"，RAW 给后期留出更大的调整空间。例如，商业广告可能需要高饱和度、高锐度；艺术摄影可能需要低饱和度的"中性"风格。

■原文知识说明

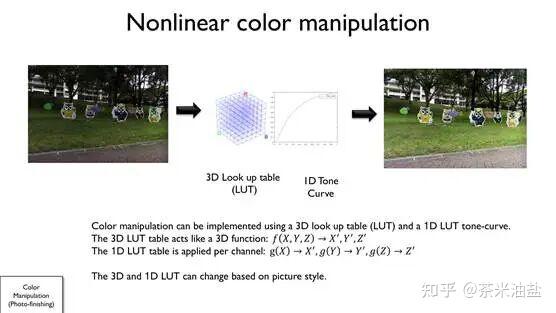

第160页揭示了 Photo-finishing 的具体实现方式：

·3D LUT（3维查找表）：将 CIE XYZ 输入映射为另一个 XYZ 输出（相当于非线性颜色变换），相当于一个预计算的"颜色滤镜"

·1D LUT 色调曲线（1维色调曲线）：分别对 X、Y、Z 三个通道应用非线性曲线（如 S 型对比度增强曲线）

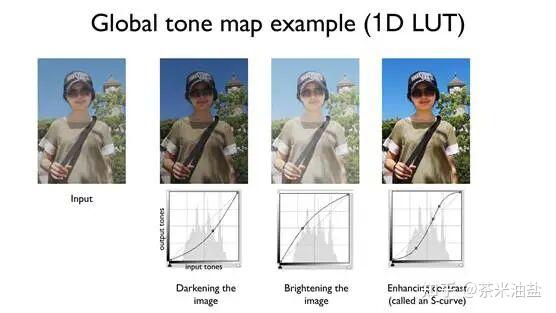

第161页展示了1D 色调曲线的三种典型效果：压暗图像（darkening）、提亮图像（brightening）、增强对比度（S曲线）。

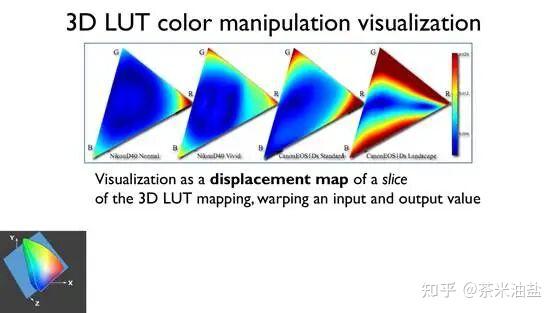

第162页用可视化方法展示3D LUT 的工作原理：将 XYZ 空间中的每个点映射到另一个位置，相当于对颜色空间做非线性"扭曲"。

■深入理解

3D LUT 在影视后期制作中非常常见（达芬奇Resolve、Adobe Premiere 等都支持），其优点是计算速度快（只需一次表查询），缺点是需要大量标定数据来填充 17×17×17 或 33×33×33 的网格。相机 ISP 中的 LUT 通常经过高度优化。

1D 色调曲线（Photoshop 中的"曲线"工具）本质上是一个分段线性或三次样条插值的非线性映射函数，可以精确控制暗部、中间调、高光的亮度。对比度增强（"S曲线"）通过同时压暗暗部、拉高高光来实现，是提升图像"通透感"的最常用手段。

■ 原文知识说明

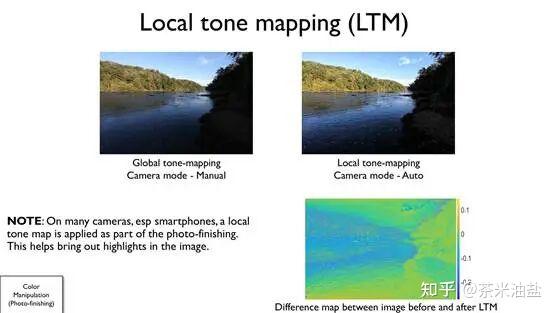

第163页介绍了一个对现代智能手机影响深远的技术——局部色调映射（Local Tone Mapping，LTM）。与全局色调映射（对整幅图像应用相同的曲线）不同，LTM 根据图像局部区域的亮度动态调整映射参数。

典型应用场景：逆光照片——天空中亮部需要压高光（防止过曝），前景暗部需要提暗部（防止欠曝）。全局色调映射无法同时兼顾，但 LTM 可以分别处理。

这也解释了为什么智能手机（尤其是 iPhone）在高对比度场景（逆光、HDR）下效果明显好于传统相机——智能手机 ISP 在每张照片上都运行 LTM，而许多 DSLR 默认不启用 LTM（或只在 RAW 处理时启用）。

■ 深入理解

LTM 的算法挑战：局部调整容易产生"光晕（Halos）"效应——明亮区域和暗区交界处出现明显的光圈状伪影。高质量的 LTM 算法（如 ACME 框架、曹氏色调映射等）需要专门处理光晕问题。

多帧 HDR 合成也是一种局部色调映射形式：iPhone 的 Smart HDR 将多张不同曝光的照片逐区域融合，亮部取自欠曝帧，暗部取自过曝帧，本质上也是一种局部色调映射策略。

个人认为，Color Manipulation / Photo-finishing这些模块，是拉开各家相机产品差距的重要手段，比如大疆无人机拍摄的"大片"般优异的色彩表现、小米手机做的徕卡调色的特色风格等等，都和这个模块息息相关。如果读者感兴趣，请留言，可能另写文章做专题解读。或者留言感兴趣的问题，一起交流。
