像素如何看见光--CMOS传感器物理解说

当你按下手机快门的那一瞬间，光从你眼前的场景出发，穿过镜头，打到传感器表面，被转换成电子，再经过一串复杂的计算最终变成你看到的照片。这一切的起点就是那块只有指甲盖大小的CMOS图像传感器。理解传感器如何把光变成电信号，是理解所有ISP算法的第一步——因为后面的每一个处理模块，都是在补偿、校正或优化这个物理过程的局限性。

一、光电效应：光如何变成电信号

1905年，爱因斯坦因解释光电效应获得诺贝尔物理学奖。光电效应描述的是一种简单的物理现象：当光子（光的量子）撞击物质表面时，如果光子能量足够大，就会将电子从物质中击出。这个原理是一百多年后你手机里那个相机传感器的物理基础。

在硅基CMOS传感器中，入射光子进入硅晶体后，如果光子能量大于硅的带隙能量（约1.1 eV），就会产生一个电子-空穴对。这个自由电子被光电二极管(Photodiode, PD)的耗尽区电场收集——这就是一个光子到一个电子的转换过程。换句话说，CMOS传感器的核心功能就是把光的强度变成了电子的数量。

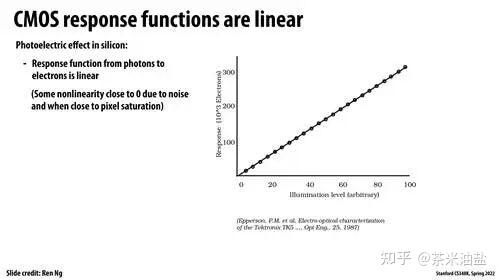

CMOS传感器的响应是线性的：入射光子数翻倍，收集的电子数也翻倍。这个看似平凡的线性关系是全链路中最关键的一个事实。你后面要做的Gamma校正、色调映射、HDR合成，所有操作的前提都是：输入的RAW数据与场景亮度之间存在一个线性的对应关系。如果破坏了这种线性关系——比如在RAW数据上直接做非线性增强——后续所有模块都会出错。

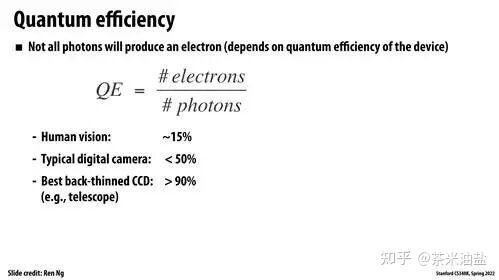

并非每个入射光子都能产生一个电子。能否产生电子取决于量子效率(QE)：QE = 产生的电子数 / 入射光子数。硅的QE还与波长有关——蓝光（短波长）的QE通常低于绿光，因为蓝光更容易在硅表面被吸收而不被耗尽区收集。这也是为什么白平衡(White Balance)和色彩校正矩阵(CCM)需要独立标定：传感器的原始响应与人眼的感知在任何像素上都是有偏的。

二、CMOS传感器架构：从像素阵列到数字输出

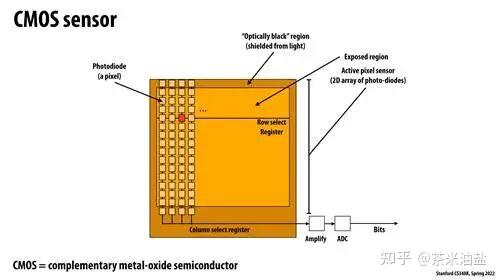

从图3可以看到一个完整的CMOS传感器的四大组成部分：

1. Active Pixel Sensor（APS）：一个二维的光电二极管阵列。每个像素独立完成光电转换，是传感器的核心。

2. Row Select Register：行选通寄存器。传感器逐行读出——当选通某一行时，该行所有像素的信号同时被放大并准备读出。

3. Column Select Register：列选通寄存器。在行选通后，列选通逐列将信号送入ADC。

4. Amplifier + ADC：放大器将微弱的电子信号放大到ADC可测量的电压范围，ADC将其量化为数字比特值（通常10-14 bits）。

注意图3右上角的Optically Black区域：这些像素被物理遮蔽，不接收任何光信号。但它们仍然会产生电子——来自暗电流（热激发）。这些Black像素的平均值就是系统的暗电平偏置(Black Level)，后续的图像处理会用它来校正整个传感器。

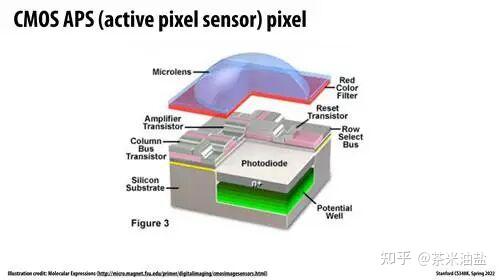

单个像素内部并不只是一个光电二极管。它包含：Reset晶体管（清空积累的电荷）、Source Follower（缓冲放大，防止信号在传输中衰减）、Row Select晶体管（行列寻址开关）。最基础的3T(三晶体管)结构已经有这些必要组件，而现代传感器常用4T或5T结构——多出来的晶体管用于实现CDS(Correlated Double Sampling, 相关双采样)来消除复位噪声。

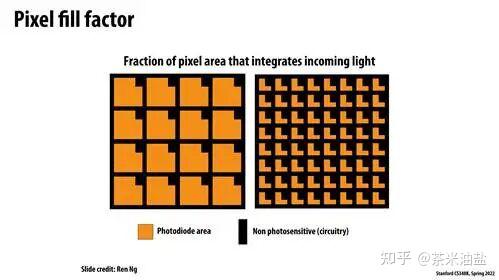

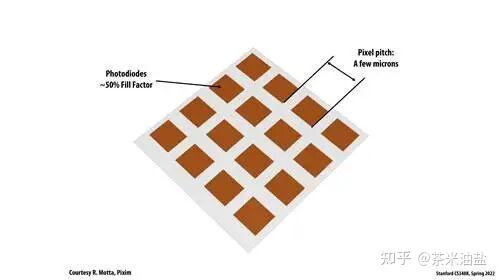

一个关键观察：PD（真正感光的区域）只占整个像素面积的一部分。其余区域被这些晶体管和走线占据。这个比例就是填充因子——它直接决定了传感器的灵敏度上限。

三、前照式CMOS：逐层拆解一个像素

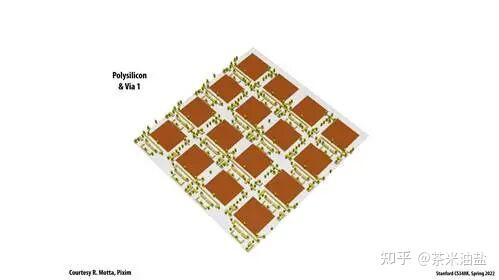

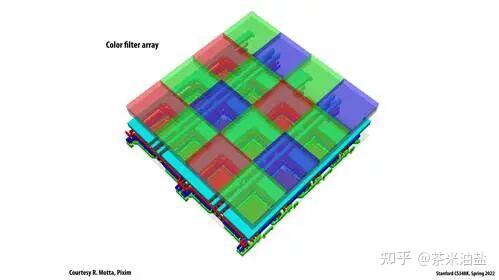

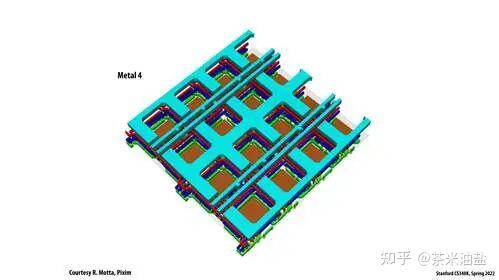

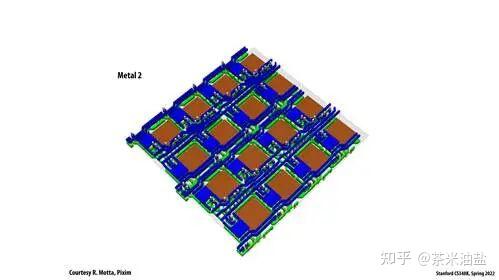

以下一组插图是CS348K课程中最精彩的视觉叙事之一——用逐层叠加的3D渲染，把前照式(FSI, Front-Side Illuminated) CMOS像素的制造层级一层一层展现出来。

这组FSI层级图揭示了一个工程核心权衡：电路复杂度 vs 集光效率。每一层金属互连都是对可用光子的挥霍。这也是为什么提高像素分辨率（更小的像素）会导致低光性能恶化——Pixel Pitch缩小不仅减少了PD的绝对感光面积，还使得填充因子进一步降低（晶体管和走线尺寸的缩小速度跟不上像素尺寸的缩小）。

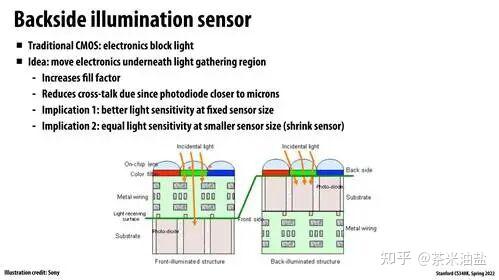

四、背照式CMOS：把硅片翻过来

前照式传感器的根本问题是简单的：电路必须在光路上。无论你怎么优化走线布局，金属总会挡住一部分光。

工程师们想出了一个看似简单但工艺极其困难的方案：把硅片翻过来。这就是背照式(BSI, Back-Side Illumination)传感器。

BSI带来的三个根本性优势：

1. 填充因子接近100%——光线不再被金属遮挡，几乎所有的入射光子都能到达PD区域。

2. 量子效率显著提高——PD更靠近光入射面，光子路径更短，被硅表面反射和吸收的概率更小。

3. 光学串扰减少——光线到达PD的路径更短更直接，大角度入射光折射到相邻像素的概率降低。

当然，BSI的制造工艺极其复杂——需要将几百微米厚的硅晶圆减薄到仅几微米，再在背面加工光电二极管和微透镜结构。但回报是巨大的：今天的每一部智能手机的摄像头使用的几乎都是BSI传感器。没有BSI，你在iPhone上用1.2微米像素拍的照片会暗得多、噪得多。

五、微透镜与光学串扰

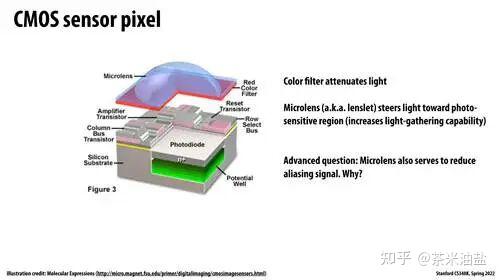

微透镜是一把双刃剑。它大幅提高了有效填充因子（代价几乎为零——只是一个透明的微型结构），但也引入了两个问题：

1. 角度敏感性：当光线以大角度入射时（这在手机超薄镜头或旁轴相机中很常见），微透镜的汇聚效果会变差，部分光线可能完全错失PD。

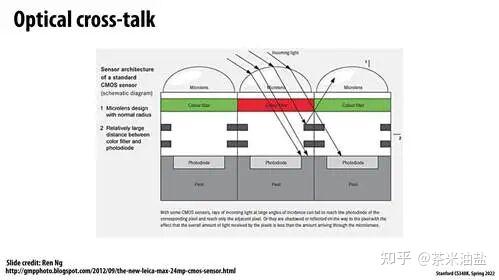

2. 光学串扰：更麻烦的是，大角度光线可能经过一个像素的微透镜后被折射到了相邻像素的PD中。这意味着相邻像素的信号被污染了——R像素可能收到了G光，G像素收到了B光。

这也是BSI优于FSI的第三个原因：BSI中PD到微透镜的距离更短，光线路径更直，串扰概率更低。

六、满阱容量与传感器尺寸：物理定律的硬约束

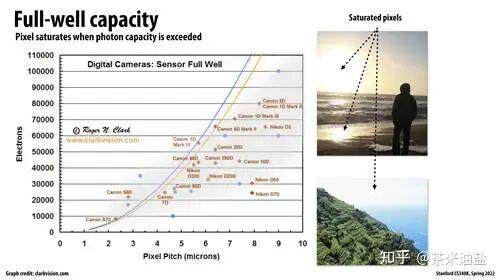

每个光电二极管像一个水桶，只能装一定量水（电子）。这个上限就是满阱容量(Full-Well Capacity)。以Nikon D4的7.3微米像素为例，满阱容量可达约10万个电子。而iPhone X的1.2微米像素可能只有几千个。

满阱容量与噪声地板共同决定了传感器的动态范围：DR = 满阱容量 / 噪声地板。大像素的水桶更深，能容纳的电子更多——在亮光下可以积累更多信号而不饱和（更宽的DR上限）；同时每个像素收集更多光子，散粒噪声的SNR = N也更高（更好的低光表现）。

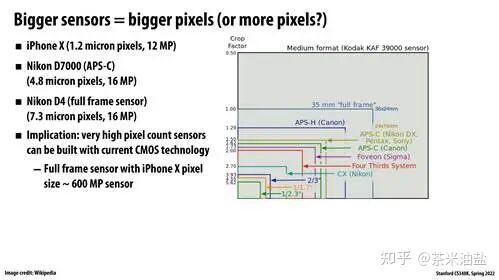

图11直观地展示了三个典型传感器的尺寸差异。注意几个关键数字：

• iPhone X: 1.2微米像素，1200万像素。单个像素面积约1.44平方微米。

• Nikon D7000 (APS-C): 4.8微米像素，1600万像素。单个像素面积约23平方微米——是iPhone的16倍。

• Nikon D4 (Full-Frame): 7.3微米像素，1600万像素。单个像素面积约53平方微米——是iPhone的37倍。

如果全幅传感器用iPhone X的像素尺寸，可以达到约6亿像素。但没人这么做——因为1.2微米像素的低光信噪比和动态范围都远不如7.3微米像素。像素数量 vs 像素质量，这是一个不可能兼得的工程权衡。

[关键直觉] 动态范围本质上是一个信噪比问题。你需要在饱和（上限）和噪声（下限）之间找到可用的操作空间。大像素给你更大的操作空间——这是一个物理铁律，不是算法可以绕过的。

七、噪声：信号链上的四位不速之客

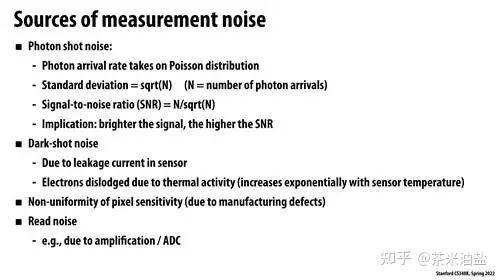

理解噪声是理解ISP降噪算法（多帧降噪、时域滤波、空域滤波）的前提。CMOS传感器上有四种主要噪声来源：

1. 光子散粒噪声 (Photon Shot Noise)

这是唯一一种物理定律决定的噪声，无法消除。光子到达探测器的时间间隔是随机的，服从泊松分布。如果平均到达N个光子，标准差就是√N。SNR = N/√N = √N。含义：信号越强，信噪比越好。在明亮场景下，散粒噪声是主导噪声源——这就是为什么晴天拍的照片永远比夜景干净。

2. 暗电流噪声 (Dark Current Noise)

即使没有光照，PD中也会有电子出现——来自硅晶体中的热激发。暗电流随温度指数增长：温度每升高6~8°C，暗电流翻倍。在高温环境或长曝光场景下（天文摄影、极暗夜景），暗电流成为重要的噪声源。对手机传感器来说，由于曝光时间通常很短，暗电流在大多数场景下不是主要问题。

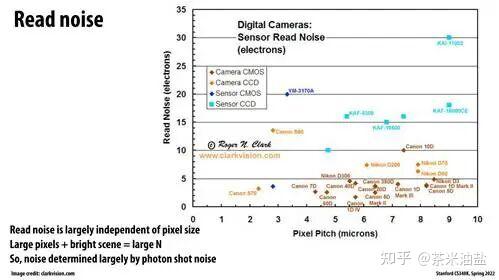

3. 读出噪声 (Read Noise)

这是放大器+ADC电路贡献的电子噪声。关键性质：读出噪声几乎与像素尺寸无关。一个1.2微米像素和一个7.3微米像素的读出噪声大致相同。但前者只能收集几千个电子，而后者能收集十万个——同样的噪声水平，信号差了几十倍。这是小像素传感器在低光下表现差的根本原因。信号的SNR公式：SNR = N/√(N + read_noise^2)。当N很小时，read_noise^2主导分母，SNR断崖式下跌。

4. 像素响应非均匀性 (PRNU)

制造工艺不可避免地在不同像素之间引入微小差异——有的像素比平均更敏感，有的更不敏感。这种非均匀性在均匀场景（如天空）中表现为固定的空间纹理（Fixed Pattern Noise）。它可以通过标定数据进行校正（类似坏点校正的查表法），但在极暗场景下仍可能成为可见问题。

八、本讲核心要点

物理链路回顾

光子 → 光电效应 → 电子 → PD收集 → 读出电路 → ADC → 数字RAW值。理解这条链路上的每一个损失点，是理解一切ISP算法的前提。

三维物理约束

• 量子效率（QE < 50%）：一半光子枉死。决定了传感器的绝对灵敏度。

• 填充因子（FSI ≈ 50%, BSI ≈ 100%）：一半面积白费。决定了有效集光面积。

• 满阱容量：决定了单次曝光能捕获的最大信息量。

最核心的工程权衡

你可以在同等传感器面积上放更多小像素（提高分辨率），也可以放更少大像素（提高低光性能）。但你不能两者兼得。手机选择了前者（12MP起步，1~2μm像素），专业相机选择了后者（16~24MP，4~8μm像素）。计算摄影（多帧对齐融合、AI超分）试图通过算法突破这个物理限制，但物理定律说：像素面积越大，信噪比越高。这句话永远是真理。

接下来的问题

理解了传感器的物理工作原理后，下一讲我们将深入噪声的数学——为什么SNR=√N，信噪比如何随着信号强度变化，以及这些限制如何塑造了整个ISP降噪算法的设计思路。

动手做实验

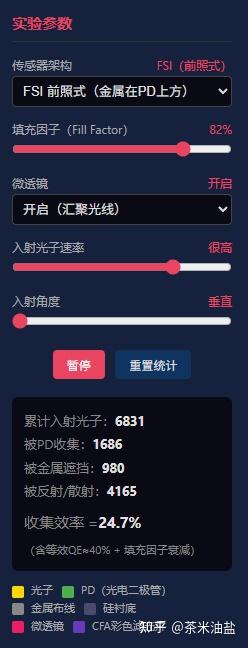

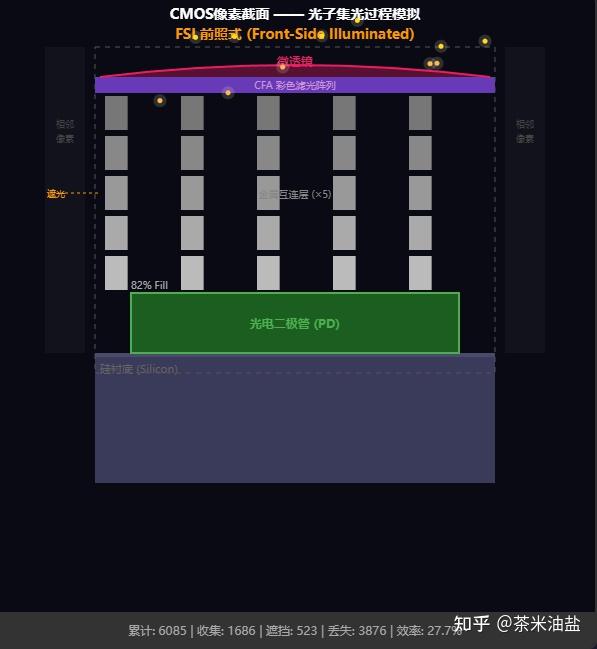

我们制作了一个实验工具，用于说明光子在屏幕上从上方入射，穿过微透镜→CFA→金属层→光电二极管 的全过程。通过调节FSI/BSI切换、微透镜开关、填充因子等参数，直观演示"前照式金属层遮挡光子"和"背照式光直达PD"的物理差异。

请留意之前文章推荐的WX号，并在WX号留言中回复"实验工具"，将在后台发送。

下期预告：信号与噪声——散粒噪声、暗电流与读出噪声的完整数学建模，及其对ISP降噪算法设计的指导意义。
