存储介质有哪些？数据存储用什么好？

任何一个行业都是底层决定上层建筑，只有底层发展突破了，才能带动一批上层的产品爆发，对于存储更是亦然。在当下一个不大的手机都能实现1TB的存储，数据中心动不动达到几个PB，都是存储密度、封装以及大数据管理等多方面共同配合带来的。

不管是设备端还是云端，个人数据的持久化存储都是尤为重要的，本文我们从存储介质出发，了解下一些主流的集中存储介质：ROM、Nor Flash、Nand Flash、磁盘，我们从「主流的SSD硬盘的构成：NAND Flash + 主控 + 缓存，各起什么作用–>除了nand之外，ROM、Nor Flash和磁盘也是主流的存储介质，不同存储颗粒其存储单元原理有什么不同 –>不同存储介质的读写方式，以及其适用场景 –>除了这些外，还有哪些储存介质及其主要适用场景」这些方向看看其都是如何工作的。

一、先厘清：我们最熟悉的SSD，到底是什么？

很多人会把SSD和NAND Flash混为一谈，这里先给出明确的定义：SSD（固态硬盘）不是一种全新的存储介质，而是以NAND Flash为核心存储载体，搭配主控芯片、缓存单元与固件算法构成的标准化块存储产品。

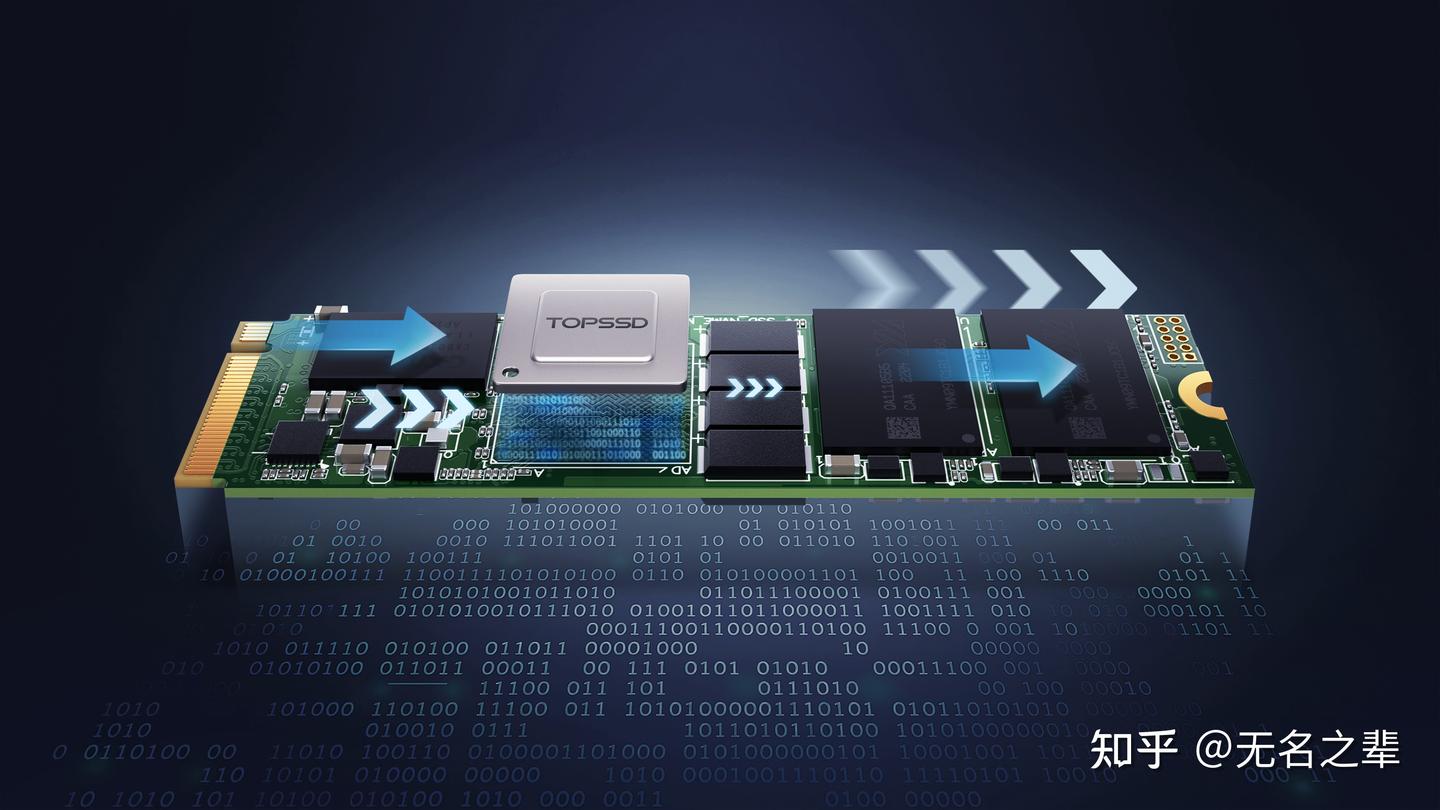

我们日常使用的SATA/NVMe SSD，核心由三大核心模块构成，三者各司其职，共同把NAND Flash的 raw 存储能力，转化为主机可直接使用的标准化硬盘能力：

1. 核心存储主体：NAND Flash闪存颗粒

这是SSD中数据最终的“物理归宿”，也是SSD的核心成本构成，我们常说的SSD容量，本质就是NAND Flash颗粒的总容量。

它的核心作用是实现数据的非易失性持久化存储——掉电后数据不会丢失，所有写入SSD的用户数据、系统数据，最终都会被写入NAND Flash颗粒中。目前消费级与企业级SSD，均采用3D NAND Flash颗粒，通过堆叠层数、多电平技术实现容量的持续提升。

2. SSD的“大脑”：主控芯片

主控是整个SSD的核心控制单元，是NAND Flash能被正常使用的关键，没有主控的NAND颗粒，只是一块无法被主机直接访问的存储晶圆。

它的核心作用包括：

• 地址转换：通过FTL（闪存转换层），把主机发来的逻辑块地址（LBA），转换为NAND Flash对应的物理页地址，让只能按块访问的NAND Flash，模拟成传统硬盘的随机访问模式；
• 可靠性管理：坏块管理、磨损均衡、ECC纠错，解决NAND Flash固有坏块、擦写寿命有限、位翻转的问题，延长SSD使用寿命；
• 性能调度：读写调度、垃圾回收、读缓存与写加速，优化SSD的随机读写性能与稳态性能；
• 协议转换：完成PCIe/NVMe、SATA等主机接口协议的解析与转换，实现主机与SSD的数据交互。

3. 高速中转站：DRAM缓存（可选）

缓存是SSD的性能加速单元，消费级SSD分为带独立DRAM缓存与无缓存两大方案，企业级SSD几乎均配备大容量DRAM缓存。

它的核心作用包括：

• 缓存FTL地址映射表，大幅降低地址转换的延迟，提升随机读写性能；
• 缓存热数据与写缓冲，把主机的随机小写入合并为顺序大写入，减少NAND Flash的擦写次数，同时提升写入性能；
• 无缓存SSD通常采用HMB（主机内存缓冲）技术，借用主机的一小部分内存实现类似功能，成本更低，但性能上限也更低。

二、主流持久化存储介质：底层单元原理与容量边界

厘清了SSD与NAND Flash的关系，我们回到最核心的底层存储介质。目前数字世界中，应用最广泛、最核心的四大持久化存储介质分别是：ROM、NOR Flash、NAND Flash、机械磁盘（HDD）。

它们的核心差异，本质是底层存储单元的结构差异，而结构差异，又源于对「擦写粒度、访问方式、容量密度、使用场景」的不同取舍，最终导致了它们的容量上限、成本、适用场景的天差地别。

先统一基础：非易失性存储的核心逻辑

所有持久化存储介质，核心目标都是掉电后仍能稳定保存数据，本质都是通过物理介质的两种稳定状态，对应二进制的0和1。

• ROM通过光刻掩膜固定晶体管的通断状态；
• Flash类介质通过浮栅/电荷俘获结构中，是否存储电子来定义0/1；
• 磁盘通过盘片上磁畴的磁化方向来记录0/1。

1. ROM（掩膜ROM/BootROM）：芯片启动的“第一行代码”

ROM是结构最简单的非易失性存储介质，全称只读存储器（Read-Only Memory）。它的存储单元没有复杂的浮栅结构，数据在芯片出厂时，通过光刻掩膜直接“刻”在晶圆上——掩膜定义了对应位置晶体管的导通与截止，对应固定的0/1状态，一旦出厂，数据永久固定，无法修改、无法擦写。

2. NOR Flash：可XIP执行的固件存储载体

NOR Flash是浮栅型非易失性存储器，核心结构是1个晶体管对应1bit数据（1T/1bit），所有存储单元采用并行阵列结构，字线（行）与位线（列）交叉选址，每一个存储单元都可以直接通过地址线独立寻址。

这一结构决定了它的核心特性：支持字节级随机读取，读取延迟极低，可实现XIP（片上执行）——代码无需加载到内存，直接在NOR Flash上运行，这是它不可替代的核心优势。

为什么NOR Flash容量普遍偏小？

核心原因是并行结构的面积瓶颈，决定了它无法实现高密度大容量，且大容量场景完全被NAND Flash替代：

• 并行阵列占用大量芯片面积：NOR Flash的每一个存储单元，都需要独立的位线引出，随着容量提升，位线的数量会呈指数级增长，占用的芯片面积远大于NAND Flash，单位容量成本极高；
• 3D堆叠难度大，密度提升受限：NOR Flash的并行结构，很难像NAND Flash那样实现几百层的3D堆叠，容量提升的技术路径被锁死；
• 功能定位不需要大容量：NOR Flash的核心场景是存储启动固件、实现XIP执行，通常只需要几MB到几百MB的容量，超过1GB的NOR Flash应用场景极少，大容量高速存储的需求，完全被性价比更高的NAND Flash覆盖。

3. NAND Flash：大容量存储的绝对主力

NAND Flash同样是浮栅/电荷俘获型存储器，和NOR Flash的核心差异，是它采用了1个晶体管对应1bit（甚至多bit）的串联阵列结构。

• 串联结构：多个存储单元串联成一条NAND串，共用一条位线，无需每个单元都独立引出位线，芯片面积大幅缩减，密度直接翻倍；
• 多电平存储：通过控制浮栅中电子的数量，划分出多个电压档位，实现单管存储多bit数据

• 3D堆叠技术：从平面2D NAND升级为3D NAND，通过垂直堆叠存储单元，目前已实现200层以上的商用堆叠，容量密度实现质的飞跃，这也是如今手机轻松实现1TB存储、SSD单盘容量突破100TB的核心原因。

为什么NAND Flash能做到超大容量？

本质是它彻底放弃了随机读取的能力，极致追求容量密度与成本优化：NAND Flash无法实现字节级随机寻址，只能按「页」读取、按「块」擦除，读写粒度远大于NOR Flash，读取延迟更高，无法实现XIP执行。但正是这一取舍，让它的单元结构做到了极致精简，配合多电平与3D堆叠技术，实现了单位容量成本的持续下降，成为目前大容量存储的绝对主流。

4. 机械磁盘（HDD）：冷数据存储的性价比之王

磁盘是唯一的磁介质机械存储设备，和前面三种半导体存储介质完全不同。它的核心结构是磁头、盘片与电机，通过电机带动盘片高速旋转，磁头在盘片上移动寻址，通过改变盘片表面磁介质的磁畴磁化方向，实现数据的写入，通过检测磁畴的磁化方向实现数据的读取。

为什么磁盘能做到超大容量？

核心原因是磁介质的存储密度持续提升，且单位GB成本远低于半导体存储：通过垂直磁记录（PMR）、叠瓦磁记录（SMR）、多碟片堆叠技术，单块3.5英寸硬盘的容量已突破30TB，单位GB成本仅为NAND Flash的1/5甚至更低。虽然它的随机读写性能、延迟远不如SSD，但超大容量、极低的单位成本，让它成为冷数据归档、备份存储的绝对主力。

5. 四大主流存储介质核心差异对比表

三、不同存储介质的读写特性，与对应的核心适用场景

没有绝对完美的存储介质，只有最适合场景的介质。四大主流介质的结构取舍，决定了它们的读写特性，也最终锁定了它们的不可替代的应用场景。

1. ROM

• 读写特性：只读，出厂固化，不可擦写、不可修改，上电即可读取，无需任何初始化与驱动；
• 核心适用场景：所有带处理器的芯片的BootROM（启动只读存储器）、芯片唯一ID存储、安全密钥与根证书存储、固定不可修改的引导代码，是芯片启动的信任根，无任何可替代方案。

2. NOR Flash

• 读写特性：随机读性能极强，延迟接近SRAM，支持XIP片上执行；写入与擦除速度慢，只能按块擦除，擦写寿命远高于NAND Flash；
• 核心适用场景：MCU/单片机的固件存储、电脑主板的BIOS/UEFI固件、汽车电子ECU的控制代码存储、物联网设备的启动固件、工业控制设备的程序存储，所有需要代码直接片上执行、高可靠、中小容量的场景。

3. NAND Flash

• 读写特性：顺序读写性能极强，随机读写性能可通过主控与算法优化，容量密度极高，单位成本低；无法随机寻址，必须按页读写、块擦除，有固定的擦写寿命上限；
• 核心适用场景：消费级/企业级SSD固态硬盘、手机与平板的UFS/eMMC存储、U盘、SD/TF存储卡、数据中心全闪存阵列、边缘计算设备的大容量存储，几乎所有需要大容量、高速持久化存储的场景，均以NAND Flash为核心。

4. 机械磁盘（HDD）

• 读写特性：顺序读写性能稳定，随机读写性能极差，延迟极高；容量上限高，单位GB成本极低，可重复擦写无寿命限制；机械结构怕震动、功耗较高；
• 核心适用场景：个人电脑的冷数据仓库盘、NAS网络附加存储、数据中心的冷数据归档与灾备存储、影视素材与大型文件的备份存储，所有对容量敏感、对随机性能要求低的冷数据存储场景。

四、除四大主流外，还有哪些商用存储介质与核心场景

除了上面四大核心介质外，还有大量针对细分场景优化的存储介质，它们大多弥补了主流介质的短板，在特定领域实现了规模化商用，主要分为三大类：

1. 嵌入式高可靠小容量存储介质

这类介质主要针对工业、汽车、医疗等高可靠场景，弥补了ROM不可修改、NOR Flash无法字节擦写的短板，主打小容量、高可靠、长寿命。

• EEPROM：全称电可擦除可编程只读存储器，核心结构是2个晶体管对应1bit数据（2T/1bit），支持字节级随机擦写，无需按块操作，擦写寿命可达100万次以上，远高于Flash类介质。核心适用场景：MCU的参数存储、传感器校准数据、设备MAC地址、工业设备的小容量配置数据存储，通常容量在几KB到几MB之间。
• FRAM/FeRAM（铁电存储器）：基于铁电材料的自发极化效应存储数据，无需浮栅结构，核心优势是超低功耗、近乎无限的擦写寿命（10万亿次以上）、纳秒级写入速度，掉电后数据仍可稳定保存。核心适用场景：汽车电子、工业控制、医疗设备、RFID标签、智能电表，需要频繁改写数据、超低功耗、高抗干扰的场景。
• MRAM（磁阻随机存储器）：基于磁隧道结的磁阻效应存储数据，核心优势是速度接近SRAM、掉电不丢数据、抗辐射、擦写寿命极长，同时兼具SRAM的高速、DRAM的密度、Flash的非易失性。核心适用场景：汽车电子、高端MCU、工业自动化、AI边缘计算、车载域控制器，是下一代嵌入式存储的核心方向。

2. 企业级超大规模归档存储介质

这类介质主打EB级超大规模数据的长期归档，核心优势是单位容量成本极低、保存寿命极长，弥补了磁盘与NAND Flash在超长期归档场景的短板。

• 磁带存储：基于磁介质的顺序读写存储，是目前单位容量成本最低的存储介质，单盘磁带容量已突破50TB，压缩后可达100TB以上，保存寿命可达30年以上，功耗极低。核心适用场景：超大规模数据中心的冷数据归档、灾备存储、影视与科研数据的长期保存，是公有云厂商PB/EB级数据归档的核心载体。
• 归档级光存储：基于蓝光光盘、Archival Disc等光介质，通过激光读写数据，核心优势是保存寿命长达50年以上、抗电磁干扰、防篡改、离线存储安全性极高。核心适用场景：政务档案、医疗影像、金融凭证、影视素材的合规性长期归档，需要防篡改、离线安全存储的场景。

3. 下一代新兴存储介质

这类介质目前已实现小规模商用，主打跨内存与存储的性能边界，解决传统NAND Flash的延迟、寿命瓶颈，是未来存储的核心发展方向，主要包括ReRAM/RRAM（阻变存储器）、PCRAM（相变存储器）等，核心应用于存算一体AI芯片、高性能计算、低延迟边缘计算等场景。

结尾

数字世界的繁荣，从来都离不开底层存储介质的支撑。从KB级的ROM启动芯片，到TB级的NAND Flash SSD，再到PB级的磁盘与磁带集群，每一种存储介质都在自己的场景里，承担着数据持久化的核心使命。

正如开头所说，底层决定上层建筑。存储介质的每一次技术突破，都会带来上层应用的爆发式增长——3D NAND的成熟，让智能手机进入了1TB存储时代，也让云计算、大数据、AI大模型有了海量数据的存储底座；而MRAM、ReRAM等下一代存储介质的商用，也必将推动存算一体、边缘AI、自动驾驶等领域的新一轮跃迁。

未来，随着数据量的持续爆发，存储介质还会向着更高密度、更低延迟、更低功耗、更长寿命的方向持续演进，继续作为数字世界最坚实的底层基石，支撑整个行业的持续发展。
