氮化镓充电器跟普通的比较起来有什么区别？

氮化镓充电器与传统硅基充电器的差异主要体现在以下四大核心维度：

核心材料特性差异

传统硅基充电器：以硅（Si）为基础的功率开关器件（如MOSFET），禁带宽度仅为1.1eV，开关频率受限，且栅极电荷大。这导致开关损耗高，为了散热和稳定工作，需要配备体积较大的散热片和磁性元件，最终使得充电器体积偏大、重量偏重。

氮化镓充电器：采用氮化镓（GaN）宽禁带半导体材料，禁带宽度高达3.4eV，击穿电压更高，且栅极电荷极小。这使得GaN开关的转换速度大幅提升，开关损耗显著降低，即使在高频工作下也能保持高效率，无需笨重的散热结构，从根本上实现了充电器的小型化。

产品形态与功率密度差异

传统硅基充电器：功率密度低，相同功率下体积大、重量大。例如65W硅基充电器往往体积厚重，难以便携。

氮化镓充电器：得益于GaN器件的小尺寸和高频特性，充电器内部的变压器、电感等磁性元件体积可大幅缩减（变压器体积与开关频率成反比，GaN支持更高频率，体积可缩减70%以上）。ADI的LTC7891等专用GaN控制器支持最高3MHz开关频率，配合GaN开关可实现超高功率密度，让65W甚至更高功率的充电器做到掌心大小，轻松放入口袋或背包。

充电效率与使用体验差异

转换效率更高，充电速度更快：传统硅基充电器的能量转换效率一般在85%-90%，大量电能以热量形式损耗；氮化镓充电器的转换效率可达95%以上，开关损耗降低的同时，更多电能直接用于设备充电。搭配ADI的LT8418半桥GaN驱动器等芯片，可精准控制栅极驱动电压（4V-5.5V可调），优化GaN开关的导通与关断特性，进一步提升效率，实现更快的快充体验。

发热更低，安全性更强：传统硅基充电器在高功率输出时发热明显，长期高温会加速元件老化，甚至存在安全隐患；氮化镓充电器因损耗低，发热大幅减少，即使同时为多台设备充电，也能保持较低温度。ADI的GaN控制器集成了智能近零死区时间控制技术，可避免开关导通重叠导致的短路风险，进一步提升充电安全性。

支持多设备同时快充：传统硅基充电器受限于功率密度，多口充电时易出现功率分配不足、充电速度变慢的问题；氮化镓充电器凭借高功率密度，可轻松实现多口同时快充。例如搭载ADI驱动方案的氮化镓充电器，可同时为手机、平板、笔记本供电，且各端口均能保持高效输出。

电路设计与技术门槛差异

传统硅基充电器：电路设计相对成熟，采用普通硅MOSFET驱动方案即可实现，但性能上限低。

氮化镓充电器：GaN开关的栅极驱动电压敏感（典型值5V，绝对最大值仅6V），且快速电压变化（dv/dt）易导致误导通，对驱动和控制电路要求极高。

ADI针对这些痛点推出了专用GaN驱动与控制芯片：

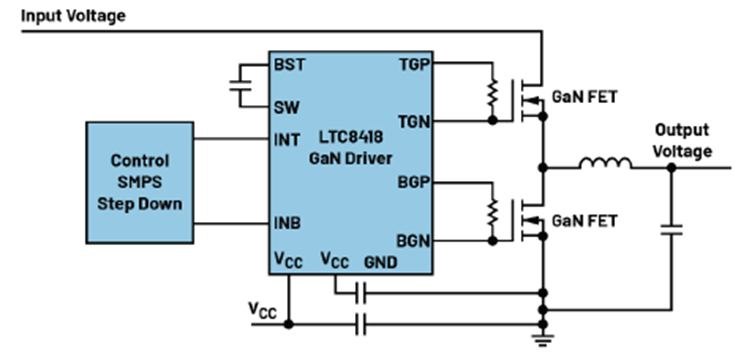

• LT8418：集成智能Bootstrap开关的半桥GaN驱动器，采用WLCSP封装，寄生参数极低，可有效抑制电压尖峰，避免GaN器件损坏。

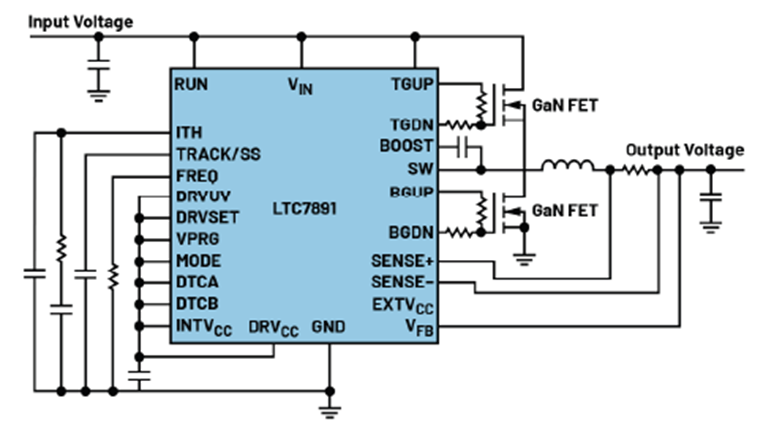

• LTC7890/LTC7891：专为GaNFET设计的同步降压控制器，支持单独的上拉/下拉栅极驱动引脚，可精准控制开关的导通/关断斜率，减少振铃和过冲；同时集成近零死区时间控制，在提升效率的同时保障电路安全。
