NOR Flash、eMMC、SD NAND怎么选？一张表看懂存储芯片的接口、容量与适用场景
做嵌入式开发的工程师，选存储方案时常常纠结：用SPI NOR Flash吧，容量不够；上eMMC吧，封装复杂、焊接麻烦；用TF卡吧，卡座在振动环境下容易松。SD NAND这几年被越来越多的项目采用，它到底比NOR和eMMC好在哪？
一、NOR Flash：适合存代码，不适合存数据
NOR Flash最大的优点是支持XIP（直接在芯片上执行代码），随机读取速度快，适合存Bootloader和程序固件。但它的短板也很明显：容量做不大，1MB到128MB常见，超过这个容量价格就跳上去了。
NOR的擦写速度慢，擦除一个块要数毫秒到几十毫秒，而且容量越大擦写越慢。写入寿命约1万次到10万次，擦写频繁的场景下寿命衰减明显。
适合场景：Bootloader、固件存储、代码直接执行（XIP）
不适合场景：大容量数据存储、频繁写入日志、图片/音频资源存储
二、eMMC：大容量、高性能，但设计门槛高
eMMC是NAND Flash加控制器集成在一起的封装芯片，容量从4GB到128GB都有，读写速度快，适合存操作系统和大量数据。内部集成了闪存控制器，坏块管理、磨损均衡、ECC纠错都自动处理，主控不用操心。
但eMMC有几个让人头疼的地方：BGA-153封装有150多个焊球，焊接需要专业设备，返修麻烦；需要11个引脚（8位数据总线+命令+时钟），PCB走线复杂，通常要4层以上；驱动开发周期长，低端MCU不一定有eMMC控制器。
适合场景：存储需求大于8GB，主控本来就带eMMC接口
不适合场景：小批量项目、空间受限的设计、主控不支持eMMC
三、SD NAND：卡在中间的方案

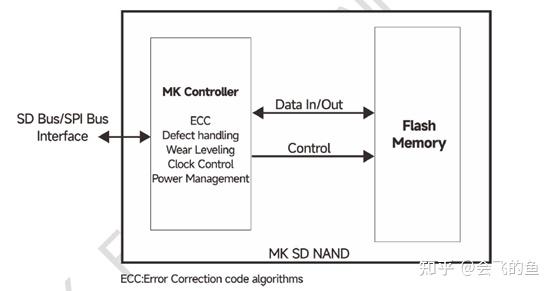

SD NAND就是贴片式的TF卡。LGA-8封装6×8mm，只有8个引脚。内部集成了完整的控制器，坏块管理、ECC纠错、磨损均衡都在芯片内部自动完成。对外走标准SD协议，主控的SDIO驱动就能用，不用单独写NAND底层代码。也支持SPI模式，低端MCU也能接。
SD NAND的核心优势：
开发简单。直接复用主控自带的SD卡驱动，不用写复杂的NAND底层代码。STM32、GD32、NXP这些主流MCU，SDIO驱动本来就有，从拿到芯片到跑通读写，快的只要一天。
封装简单。LGA-8只有8个引脚，手工焊接都能搞定。PCB用2层板就行，比eMMC的4-6层板成本低。面积也比eMMC小60%以上。
供货稳。小容量eMMC交期动不动半年以上，米客方德的SD NAND交期还能稳住6-8周。
寿命长。SLC颗粒擦写寿命10万次，-40℃~85℃宽温，适合工控设备。
四、怎么选？看需求
| 对比维度 | SPI NOR Flash | eMMC | SD NAND |
|---|---|---|---|
| 典型容量 | 1MB-128MB | 4GB-128GB | 128MB-8GB |
| 封装/引脚 | SOP-8/8引脚 | BGA-153/11引脚 | LGA-8/8引脚 |
| PCB要求 | 2层板 | 4-6层板 | 2层板 |
| XIP支持 | 支持 | 不支持 | 不支持 |
| 擦写寿命 | 约1万次 | 3000-5000次 | SLC 10万次 |
| 开发难度 | 低 | 中 | 低 |
选SPI NOR Flash：存Bootloader、存固件、需要XIP。但容量要求不大，不用存图片、音频、日志。
选eMMC：存储需求大于8GB，主控带eMMC接口，量产规模大，能摊平PCB和焊接成本。
选SD NAND：容量需求在128MB到8GB之间，想避开eMMC的BGA封装和复杂布线，项目周期紧不想在存储驱动上花太多时间，对宽温和抗振有要求。米客方德的SD NAND在工控HMI、车载T-BOX、智能穿戴这些领域已经有不少应用，SLC颗粒10万次擦写，-40℃~85℃宽温，交期6-8周。
