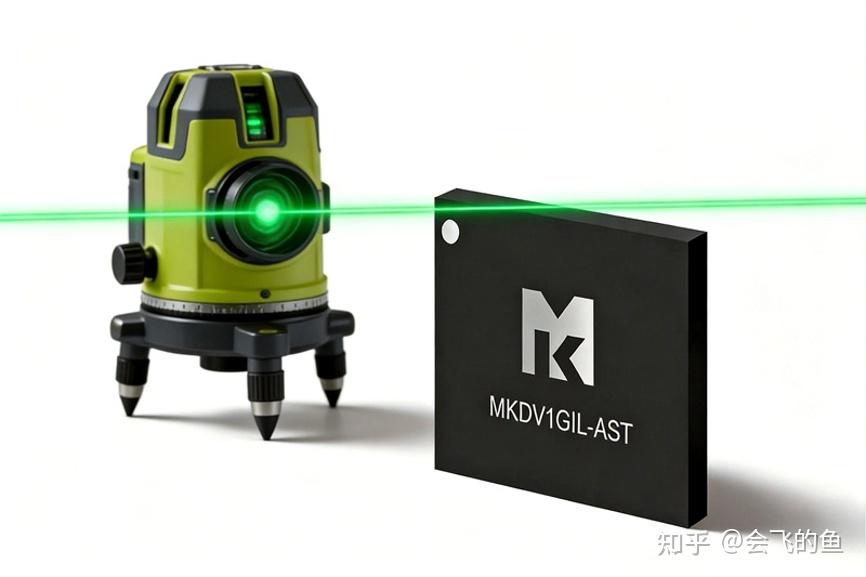

工地扫平仪存储老出故障？SD NAND贴片方案怎么解决

做激光扫平仪售后的工程师应该都处理过这类投诉：仪器开机提示数据错误，校准参数丢了，或者蓝牙配对记录全没了。拆开一看，TF卡松了，或者SPI Flash出了坏块。工地环境对存储的考验远比实验室严酷，这类故障反复出现，根源不在操作，在存储方案本身。

工地到底对存储做了什么

激光旋转扫平仪的使用场景基本都在工地——室外暴晒、粉尘漫天、振动不断、温差剧烈。这些条件每一项都在挑战存储芯片的极限。

振动和跌落是最常见的杀手。扫平仪在脚架上工作，脚架被碰倒、仪器从手推车上滑落，这些在工地上不算稀罕事。TF卡靠弹簧卡槽固定，振动中触点瞬间脱离，正在写入的数据直接丢失，严重的还会导致文件系统损坏。SPI Flash虽然焊在板上不怕振动，但容量有限，存不了测量日志。

温度 extremes也很要命。北方冬天工地零下二三十度，南方夏天暴晒下仪器表面能到六七十度。消费级TF卡的标称工作温度通常是0℃到70℃，超出这个范围读写错误率明显上升。SPI NOR Flash虽然温度范围宽一些，但也不是所有型号都能扛到-40℃。

粉尘和湿气从TF卡槽的缝隙往里钻，时间长了触点氧化、接触电阻增大，读写开始不稳定。沿海地区高盐雾环境更严重，几个月就能把卡槽触点腐蚀出问题。

意外掉电可能是最隐蔽的杀手。工地供电不稳定，电池电量耗尽瞬间掉电，或者操作人员直接拔电池换电，都可能导致存储写入中断。SPI Flash写一半断电，这个sector的数据就废了。TF卡更脆弱，文件系统 FAT 表写一半断电，整张卡的数据都可能读不出来。

为什么TF卡和SPI Flash在工地上撑不住

把上面这些问题归一下类，根源就两条：

TF卡的问题在于物理形态。弹簧卡槽+可拆卸设计天生不适合高振动环境，开口结构也无法密封防尘防水。消费级颗粒的擦写寿命又短，频繁写日志几个月就到极限。整机厂选TF卡主要是图便宜和容量大，但售后成本一算下来并不划算。

SPI Flash的问题在于容量和架构。8M、32M的容量对智能机型来说不够用，往上加容量成本非线性涨。NOR架构写入前要擦整个sector，掉电时如果正在擦写，数据就丢了。而且SPI Flash不带内部控制器，磨损均衡和坏块管理全靠主控MCU的软件来做，做得不好就容易出问题。

SD NAND的贴片方案怎么解决这些问题

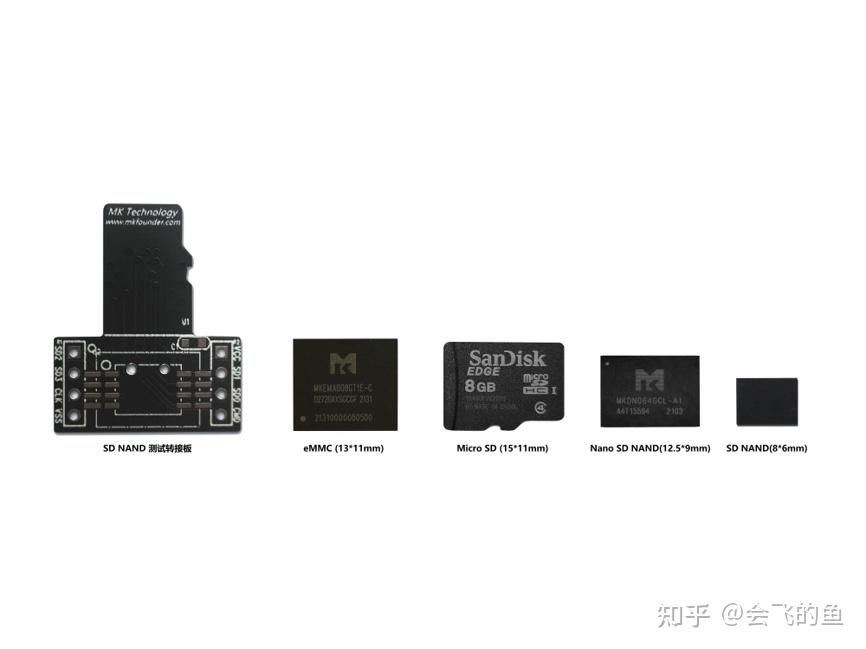

MK米客方德的SD NAND用了另一种思路：把SD卡的控制器和NAND闪存封装成LGA-8贴片芯片（6×8mm），焊在PCB上，没有卡槽，没有活动部件。

抗震问题从根本上消除了。贴片焊接的芯片不存在松动问题，怎么振动、怎么跌落，存储都在板上焊着。这个跟SPI Flash一样可靠，但容量大得多——MKDV系列覆盖1Gb到64Gb（128MB到8GB），远超SPI Flash的容量上限。

温度问题用工业级颗粒解决。MK SD NAND用的是工业级SLC/pSLC闪存，工作温度-40℃到85℃。从东北冬季的零下三十几度到西北戈壁夏季的暴晒高温，都在标称范围内。SLC颗粒的擦写寿命10万次P/E，pSLC也有3万次，是消费级TF卡（1000到3000次）的几十到上百倍。

防尘防潮不需要额外处理了。贴片封装本身是密封的，没有开口，没有触点暴露。PCB做完三防涂覆后，整个存储模块跟外界完全隔离。

掉电保护靠芯片内部的控制器。MK SD NAND内置LDPC纠错引擎和坏块管理算法，写入过程中如果掉电，已完成的sector数据不受影响，正在写的sector可以通过纠错恢复。MK做过万次随机掉电测试，校准参数和测量日志在异常掉电后依然可读。这比SPI Flash裸写要安全得多——SPI Flash没有内部控制器，掉电保护全靠软件做，做不好就出事。

实际故障率能降多少

从TF卡方案切换到SD NAND贴片方案之后，存储相关的售后故障率有明显下降。

TF卡方案的存储故障主要集中在三类：卡槽接触不良（约占60%）、TF卡本身损坏（约占25%）、文件系统损坏（约占15%）。SD NAND贴片方案直接消除了前两类——没有卡槽就没有接触不良，工业级SLC颗粒就不容易坏。第三类文件系统损坏，SD NAND内部控制器有异常掉电保护，发生概率也大幅降低。

整体来看，从TF卡换成SD NAND之后，存储相关售后故障率能降70%以上。对一个年出货几万台的整机厂来说，这意味着每年少处理几百到上千台返修，售后人力和物料成本都省下来了。

Smart Function让售后从被动变主动

MK SD NAND还有个功能对售后特别有用。通过CMD56指令可以读芯片的健康状态——总写入量、坏块数量、剩余寿命百分比。

传统的售后模式是"坏了再修"，用户报修了才知道存储出问题。有了Smart Function，售后人员接到设备后先读一下健康数据，存储寿命还剩多少一目了然。如果剩余寿命低于安全阈值，直接换芯片，不用等它真的坏掉丢数据。

出厂前也能用这个功能做质检。产线上每台设备跑一遍Smart读取，筛掉异常芯片，比等到了客户手里再发现问题好得多。

选型简单说一下

经济型走量款：MKDV01G（1Gb/128MB），替代8M~32Mbit SPI Flash，成本接近，容量大几十倍。

中端智能款（带蓝牙/APP）：MKDV04G（4Gb/512MB），替代"SPI Flash+TF卡"双芯片方案，一颗料搞定。

高端测绘级：MKDN系列（16Gb~512Gb），SD 3.0高速接口，SLC/pSLC颗粒保障长期可靠性。

工地环境不会变温和，能改的只有存储方案。TF卡在消费电子里没问题，但放到工地仪器上，卡槽松动、颗粒寿命、防尘密封，每个都是定时炸弹。SD NAND用贴片封装消除了物理隐患，用工业级颗粒扛住了温度和寿命考验，用内部控制器解决了掉电保护。对扫平仪整机厂来说，这不是"锦上添花"的升级，是"不得不做"的改进。
