SD NAND出现UECC错误怎么办？现象、原因排查与解决办法

一、UECC是什么？

UECC的全称是Uncorrectable Error Correction Code，翻译过来就是“不可纠正的错误校正码”。

ECC大家可能听得比较多，就是在数据读写的时候自动检测错误并纠正。大部分错误ECC都能搞定，但如果错误太多、超出了ECC的纠错能力范围，就变成了UECC——意思是“这个错误我修不了了”。

SD NAND都带UECC功能，正常情况下很少会出现UECC Fail。但如果触发了，说明数据已经出错了而且没法自动修复，需要排查一下原因。

二、UECC失效是什么现象？

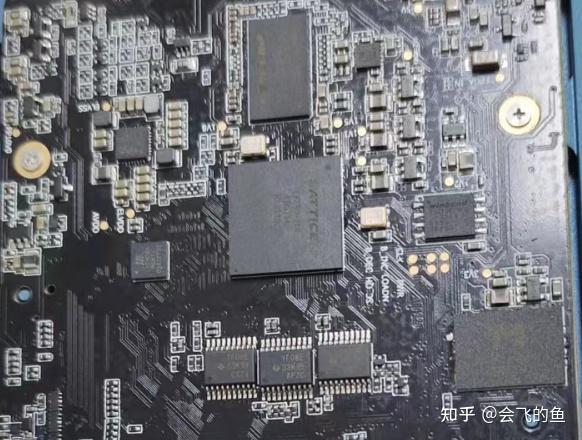

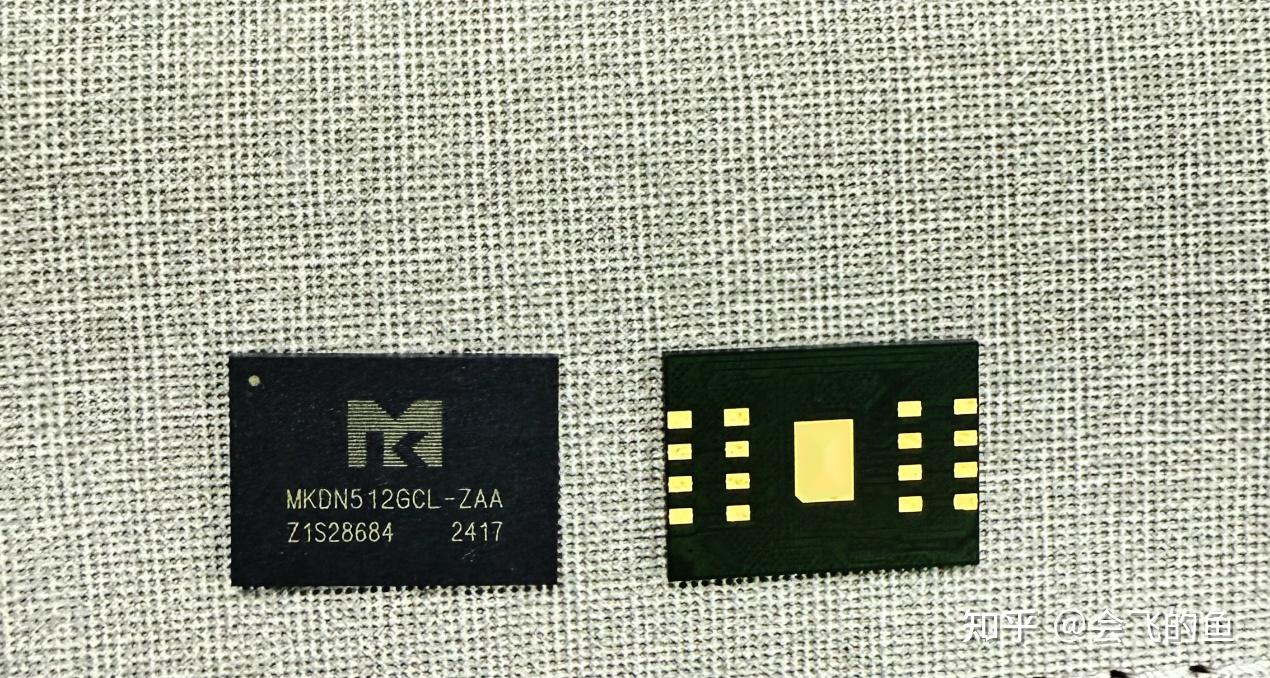

客户遇到的实际情况是这样的：一个做手机屏幕质量检测的设备，用的是MK的SD NAND。设备运行一段时间后，读写数据报错，日志里出现UECC Fail。

芯片本身没坏，换一颗上去又能正常跑。但过一阵子又出同样的问题。

这说明问题不是芯片个体质量问题，而是应用环境或者电路设计哪里不对劲。

三、原因分析：电压异常

排查过程中，我们用示波器抓了一下SD NAND的供电波形。

发现问题了：掉电的时候，电压不是干脆利落地降到0V，而是先掉到1.5V，在那晃悠一下，再慢慢往下掉。

这个波形看起来像是电源放电不干净，或者板子上有大电容在撑着。

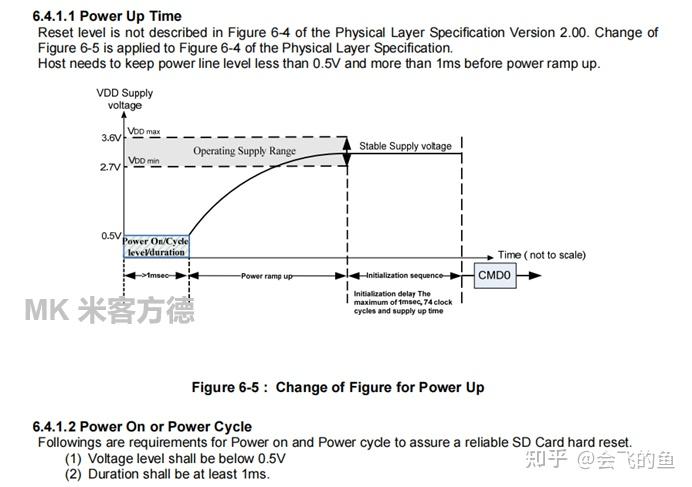

SD协议其实没有严格要求掉电时序，但对上电时序是有明确要求的。翻一下协议文档，上电时序要求：

问题出在哪呢？客户这个板子掉电只掉到1.5V就停住了，没有完全掉到0.5V以下。如果这时候马上重新上电，SD NAND检测到的起始电压是1.5V，不是0V。这种情况下，上电时序就不满足协议要求了。芯片内部的状态机可能还没复位，又开始执行新的命令，就容易出错，导致UECC Fail。

简单说就是：电没放干净就重新上电，芯片懵了。

四、怎么解决？

根本办法：确保每次上电前，电压确实掉到了0.5V以下。

可以从几个方向入手：

1. VCC滤波电容别乱选

电容太大，掉电慢，电压半天降不下来。电容太小，电源纹波大，影响稳定性。米客方德的参考设计里，VCC对地一般接一个2.2μF的电容。这个值是经过验证的，照着用就行。太大或太小都可能引出问题。

2. 电源芯片选DCDC，电流留余量

建议用DCDC，LDO在大电流场合有时候扛不住。电流能力至少要1A以上。SD NAND本身功耗不大，但加上板子上其他负载，瞬时电流可能不小。

3. 走线避开干扰源

电源走线要远离电感、大功率器件。这些地方噪声大，会耦合到电源上，影响芯片工作稳定性。

4. 可以加个放电电路（如果问题比较严重）

如果板子电容实在太大，放电时间很长，可以考虑在电源端加个放电电阻，或者用一个带主动放电功能的电源芯片。这样每次断电后电压能快速掉下来。

五、排查建议

如果你也遇到UECC Fail的问题，可以按这个顺序排查：
