SD NAND常见问题解答：焊接、驱动、初始化一篇文章搞定

一、焊接相关问题

问：SD NAND怎么焊接？需要什么温度？

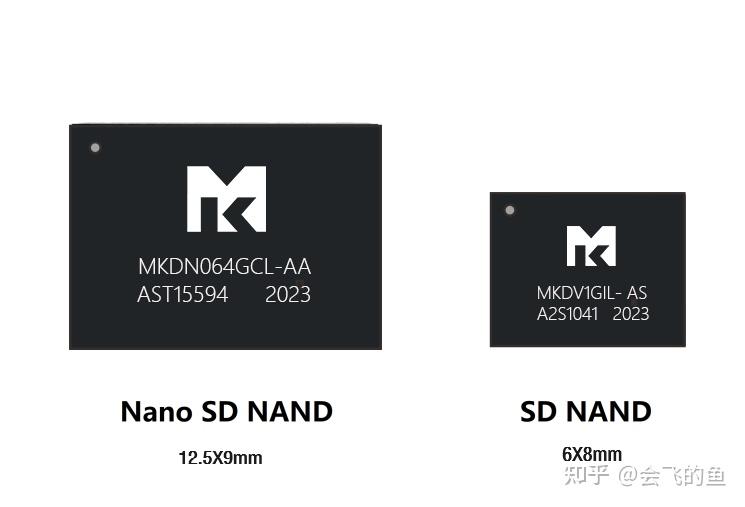

SD NAND是LGA封装，底部有焊盘。焊接时需要注意几点。使用回流焊，峰值温度不能超过260度（无铅焊锡）或235度（有铅焊锡），峰值温度下时间不能超过10秒。炉温曲线设置可参考IPC-JEDEC J-STD-020标准。

如果手工焊接，建议用加热台。没有加热台的话可以用热风枪，温度控制在350度以下，时间30秒以内。解焊时同样建议用加热台，用热风枪的话也要控制在350度、30秒以内。

问：SD NAND怎么保存？受潮了怎么办？

SD NAND对湿度敏感。如果是散包装，上线前需要在120度下烘烤8小时。如果没有全部用完，剩余部分要存放在氮气柜中或抽真空保存。再次上线前需要再次烘烤。

问：为什么焊盘要设计成十字形连接？

layout时，GND脚建议用十字形或梅花形连接，而不是直接铺铜。这是因为如果GND脚直接连接到大面积铜皮，散热太快，焊接时锡膏不容易熔化，容易导致虚焊或假焊。

二、电路设计相关问题

问：SD NAND需要上拉电阻吗？多大合适？

需要。CMD和DAT0到DAT3线都需要通过10K到100K欧姆的电阻上拉到VDD。这些上拉电阻的作用是：当SD NAND处于高阻抗模式时，保护CMD和DAT线免受总线浮动。

即使主机只使用1位模式，也建议把所有DAT0到DAT3线都上拉。

问：CLK线需要串电阻吗？

建议在CLK线上串联一个0到120欧姆的电阻，靠近主控端放置。这个电阻可以抑制信号过冲，改善信号质量。

问：电源怎么设计？

SD NAND的VDD建议单独供电，电流能力不小于200毫安。工作电压范围是2.7V到3.6V。

上电时要注意：电压要在0.5V以下保持至少1毫秒，然后稳定上升到正常工作电压，上升时间在0.1毫秒到35毫秒之间。

问：Layout有什么注意事项？

数据线尽量保持等长，减少时序偏差。CLK时钟线尽量包地处理，走线阻抗控制在50欧姆左右。SD NAND芯片最好靠近主控芯片放置，减少走线长度和干扰。

三、驱动和初始化相关问题

问：SD NAND的驱动和普通SD卡一样吗？

完全一样。SD NAND兼容标准SD2.0和SD3.0协议，任何能驱动SD卡或TF卡的主控都能直接驱动SD NAND。如果之前做过SD卡驱动，移植到SD NAND不需要修改代码。

问：初始化失败怎么办？

初始化失败最常见的原因是上电时序不对。上电后要先发送至少74个时钟脉冲，让SD NAND完成内部初始化，然后才能发送CMD0命令。SPI模式下，初始化时钟必须低于400千赫兹。

问：STM32F407不断电初始化失效怎么解决？

米客方德和ST合作解决了这个问题。解决方案是：在SD卡上电后，先发送至少74个时钟周期，CS和MOSI保持高电平。发送CMD0时拉低CS，发送完后等待响应，然后等待8个时钟周期再拉高CS。后续每个命令都要遵循这个流程。

具体代码可以参考米客方德的应用笔记。

问：SPI模式下写操作后要检测忙信号吗？

一定要。写操作完成后，SD NAND需要时间把数据写入闪存。这段时间它会拉低MISO线，表示忙。驱动要不断读取响应字节，直到收到非0xFF的值，才表示写入完成。忽略这一步会导致数据丢失。

四、SMART功能相关问题

问：怎么读取SMART信息？

发送CMD56命令，参数设置为0x00000001，SD NAND会返回1扇区的SMART数据。数据格式在米客方德的数据手册中有详细说明。

米客方德也提供了配套的测试工具，通过转接板把SD NAND接到电脑上，用软件就能直接读取SMART信息。

问：SMART信息有什么用？

可以知道总写入数据量、坏块数量、剩余使用寿命、正常和异常掉电次数。这些信息可以帮助你做预测性维护，在芯片快坏之前提前更换。

五、选型相关问题

问：怎么选容量？

根据实际需求，留20%到30%的余量。存储配置参数用128MB到1GB就够了，存储固件和系统用2GB到8GB，存储高清视频用16GB到64GB。

问：怎么选闪存类型？

对寿命要求极高、频繁写入的场景选SLC。需要较长寿命但成本敏感选pSLC。普通工业场景选工业级TLC。米客方德全系列都有，可以根据项目需求灵活选择。

六、总结

SD NAND使用中常见的问题主要集中在焊接、电路设计、驱动初始化和选型几个方面。米客方德提供了详细的数据手册、应用笔记和参考代码，还有FAE团队提供一对一技术支持。

遇到问题先查数据手册，再不行就联系原厂。米客方德的技术支持响应快，能帮你快速解决问题。
