海康微影P20MAXV2手机热成像仪

开箱

在京东用张大妈送的券买了一台海康微影P20MAXV2热成像仪。

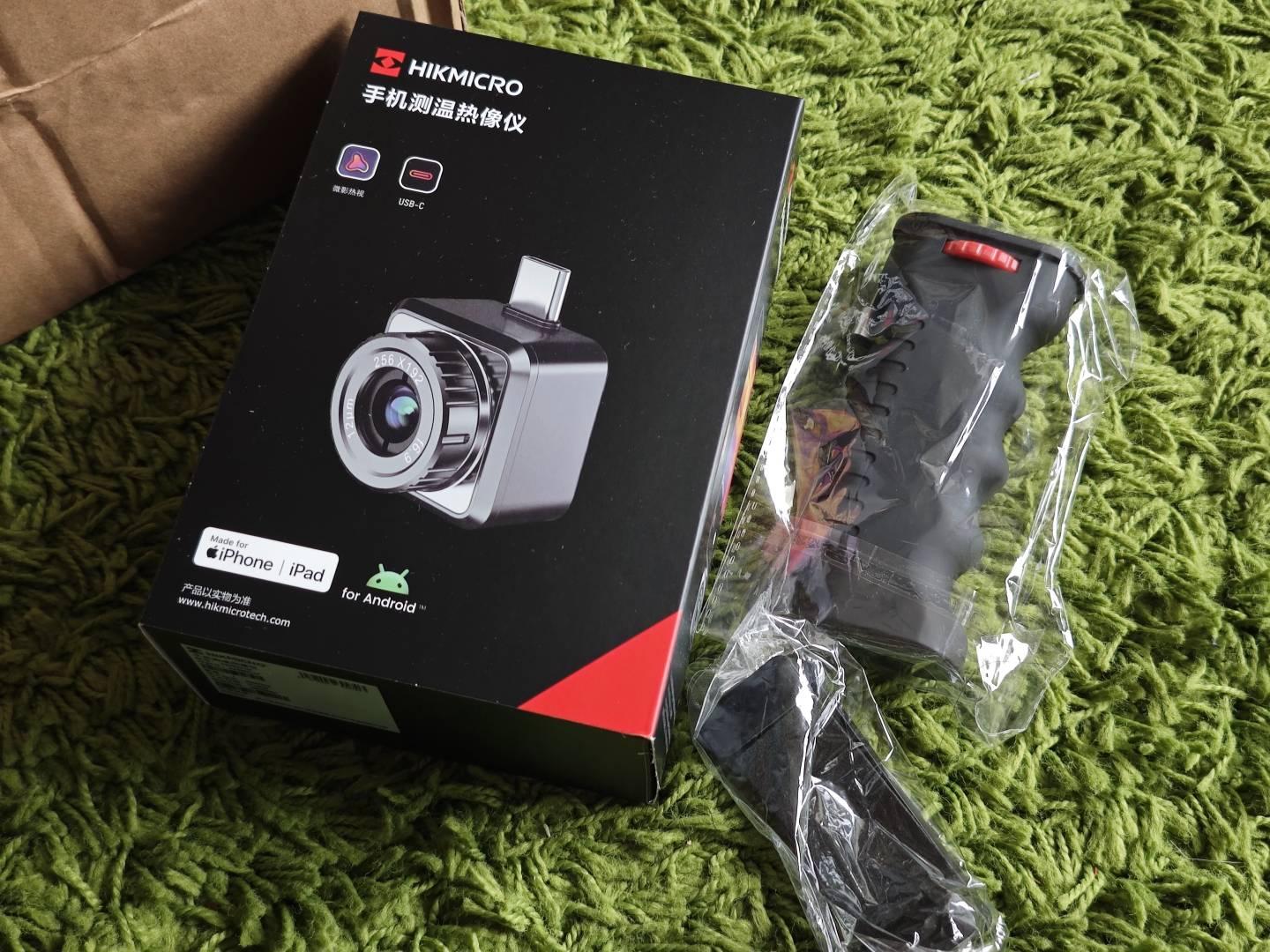

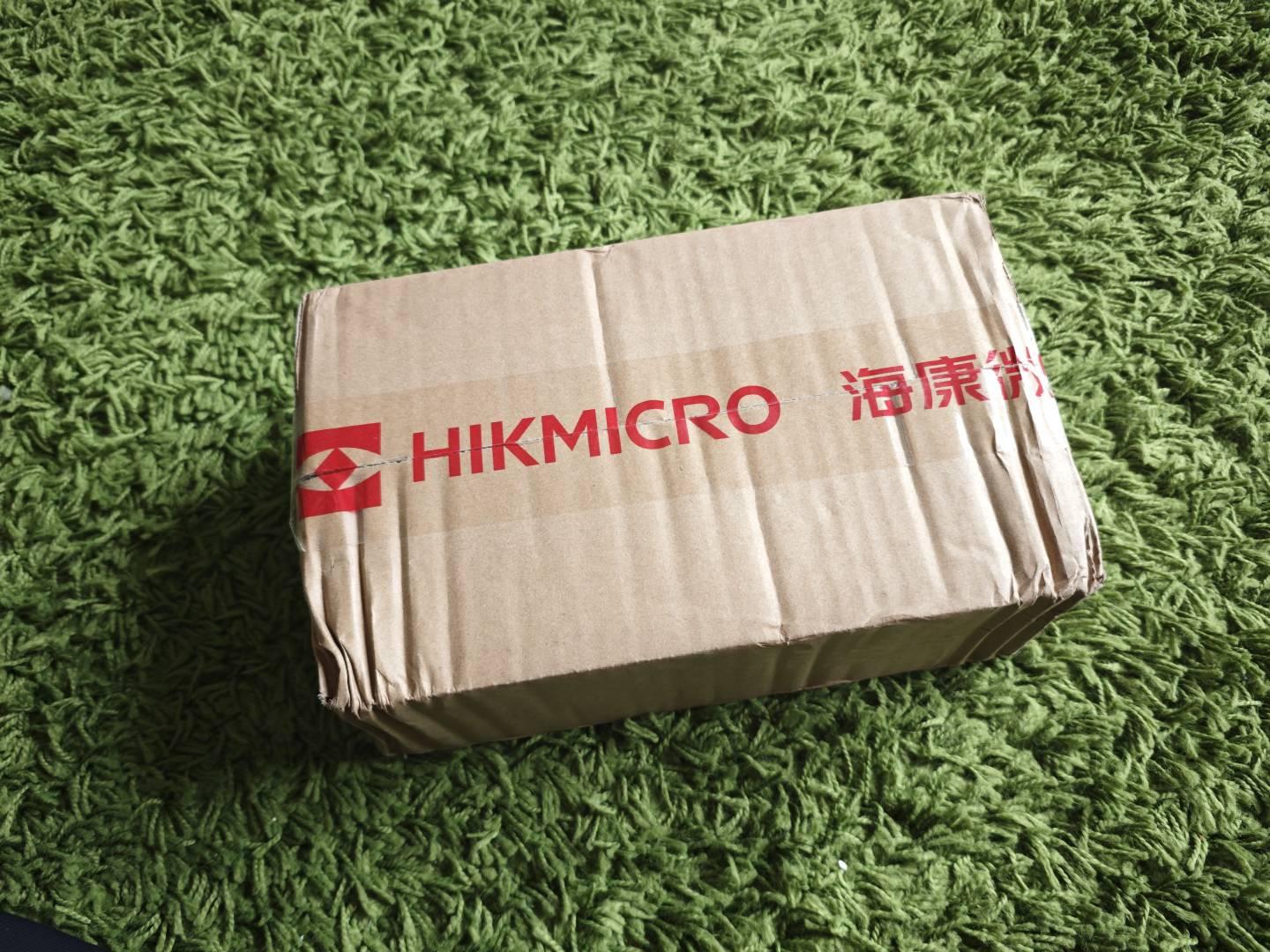

包装箱内包括一个手柄，一个手机夹，以及彩盒包装的热成像仪。

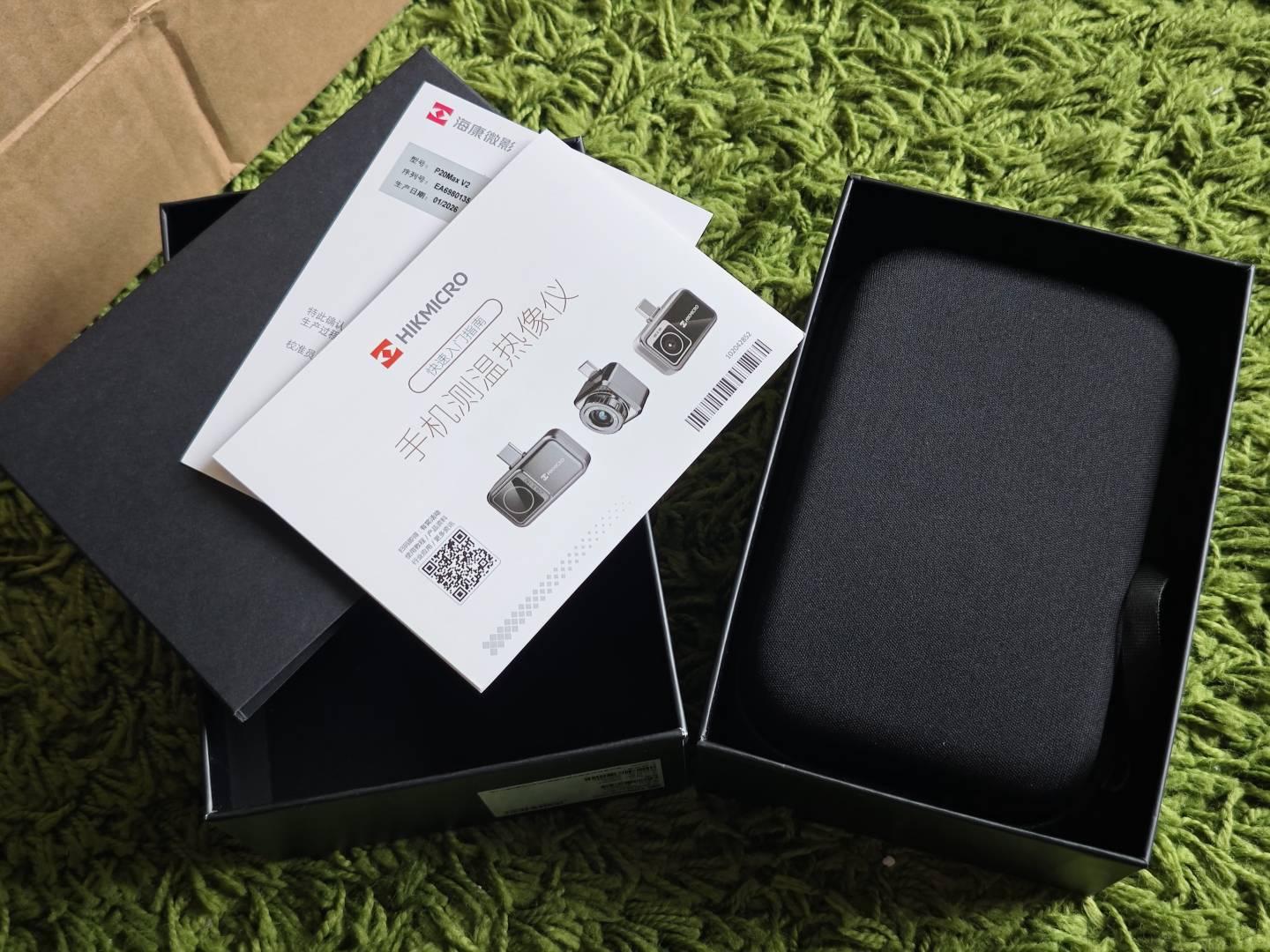

彩盒里面有一个黑色软包、一个黑色纸套内有说明书，合格证。

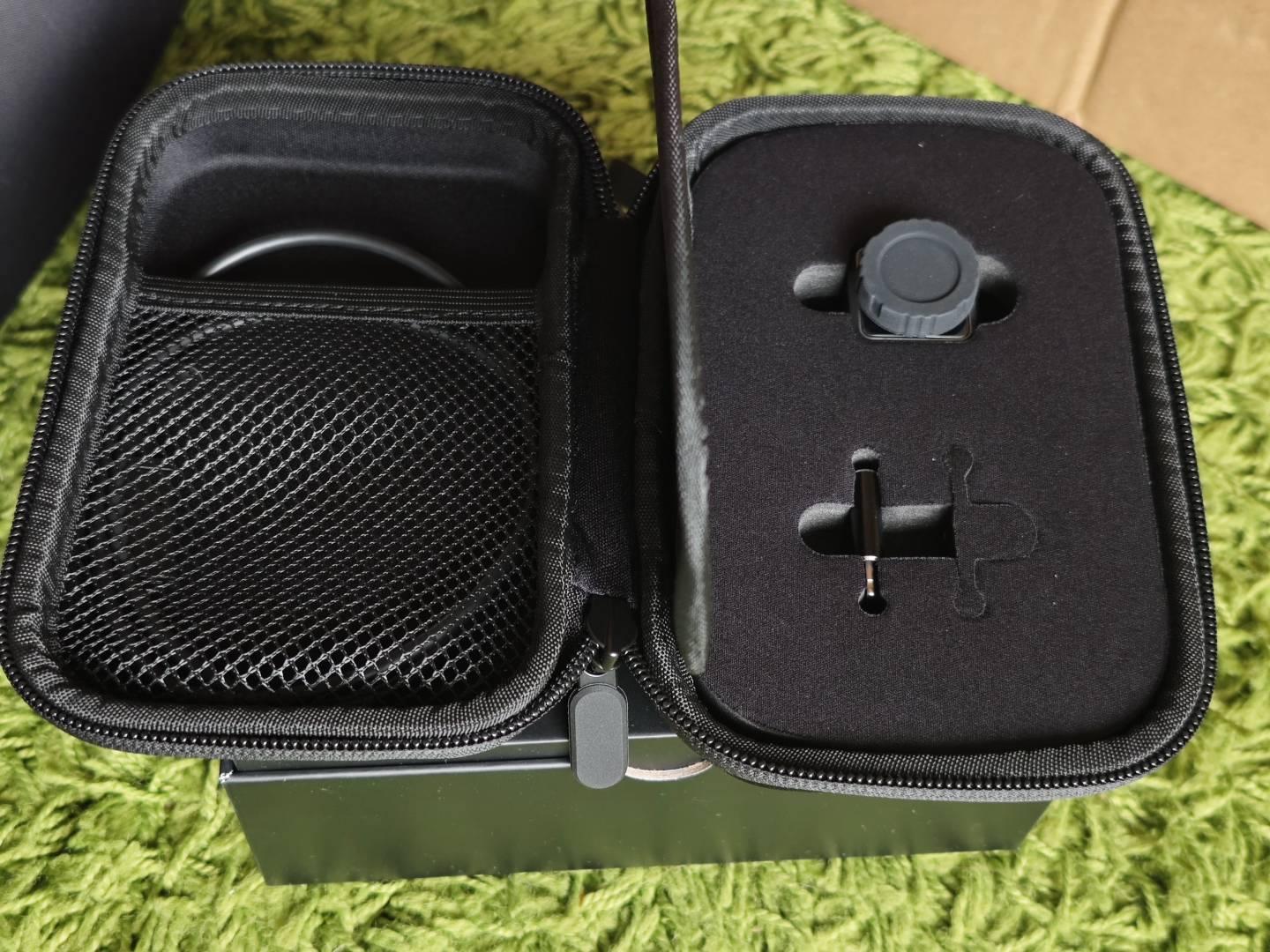

黑色软包拉链上的包胶手柄手感极好。软包内，一侧网袋放USB延长线；另一侧放热成像仪本体以及USB type C转苹果转接头。中间有一块隔板。

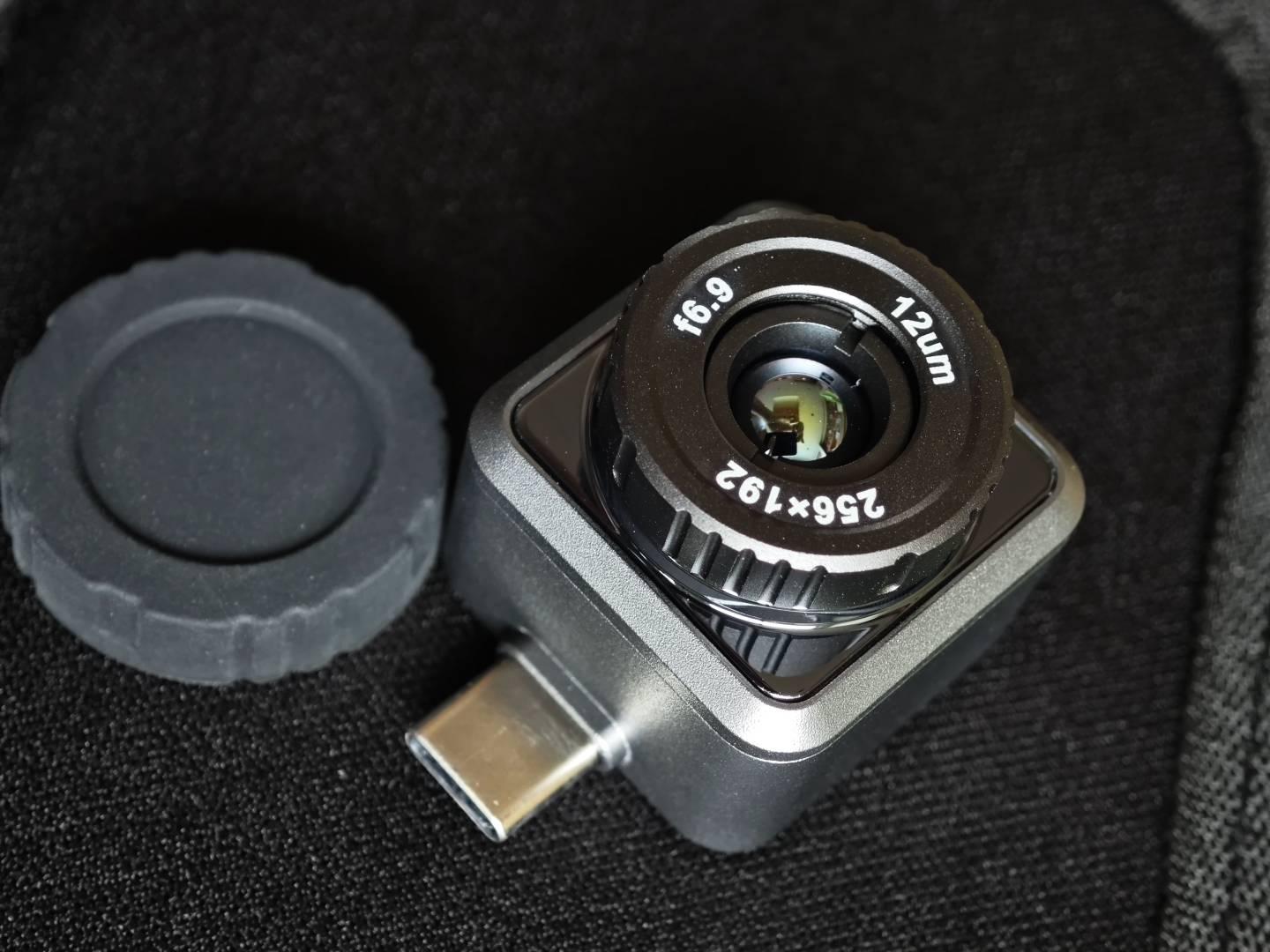

热成像仪的镜头上有一个硅胶保护盖，质感、手感均属上乘。热成像仪本体的铝合金外壳质感极好，镜头可调焦距，调焦环阻尼恰当，毫无虚位。

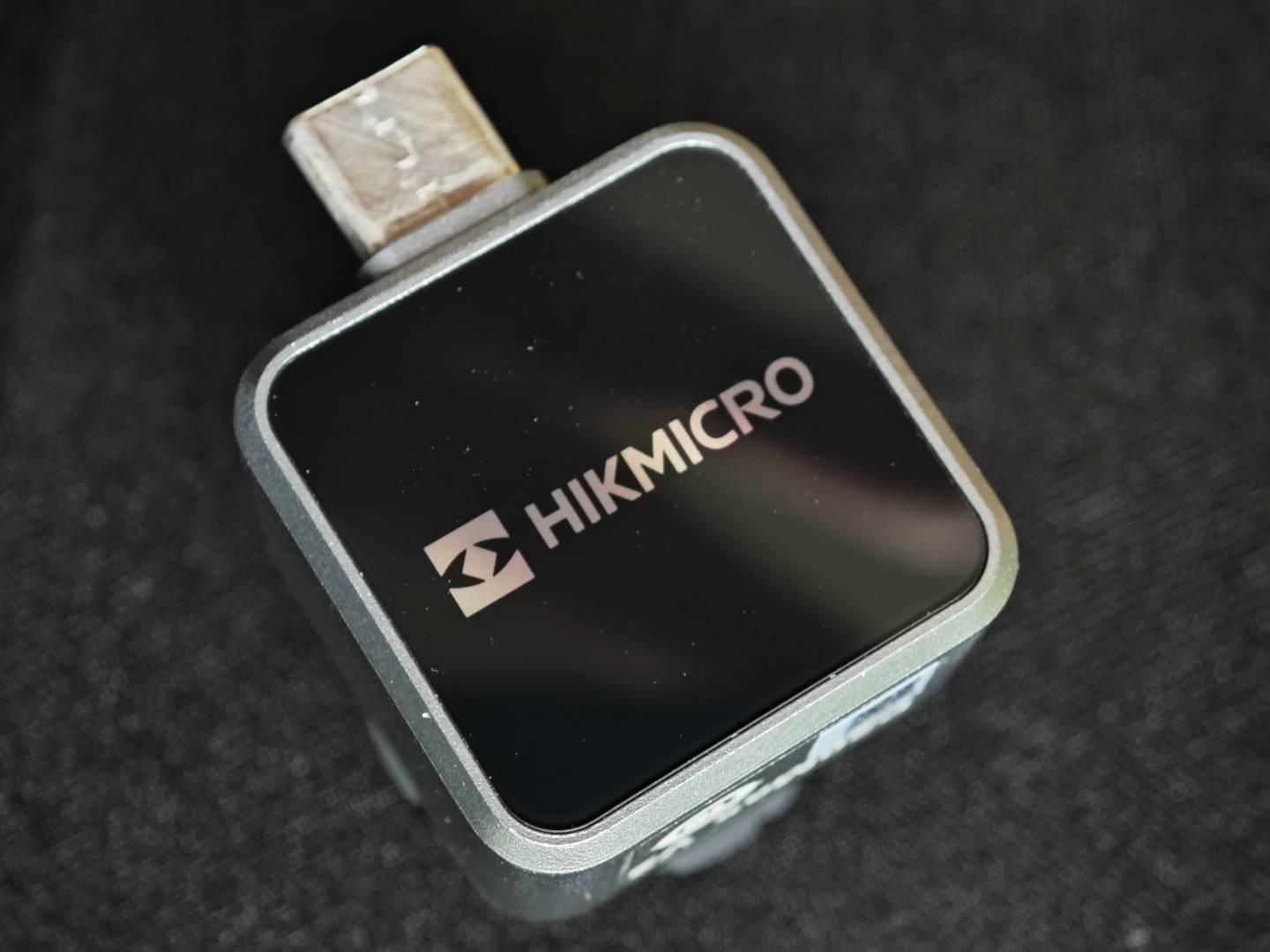

背后看似玻璃材质，上面印HIKMICRO字样。

启动时间

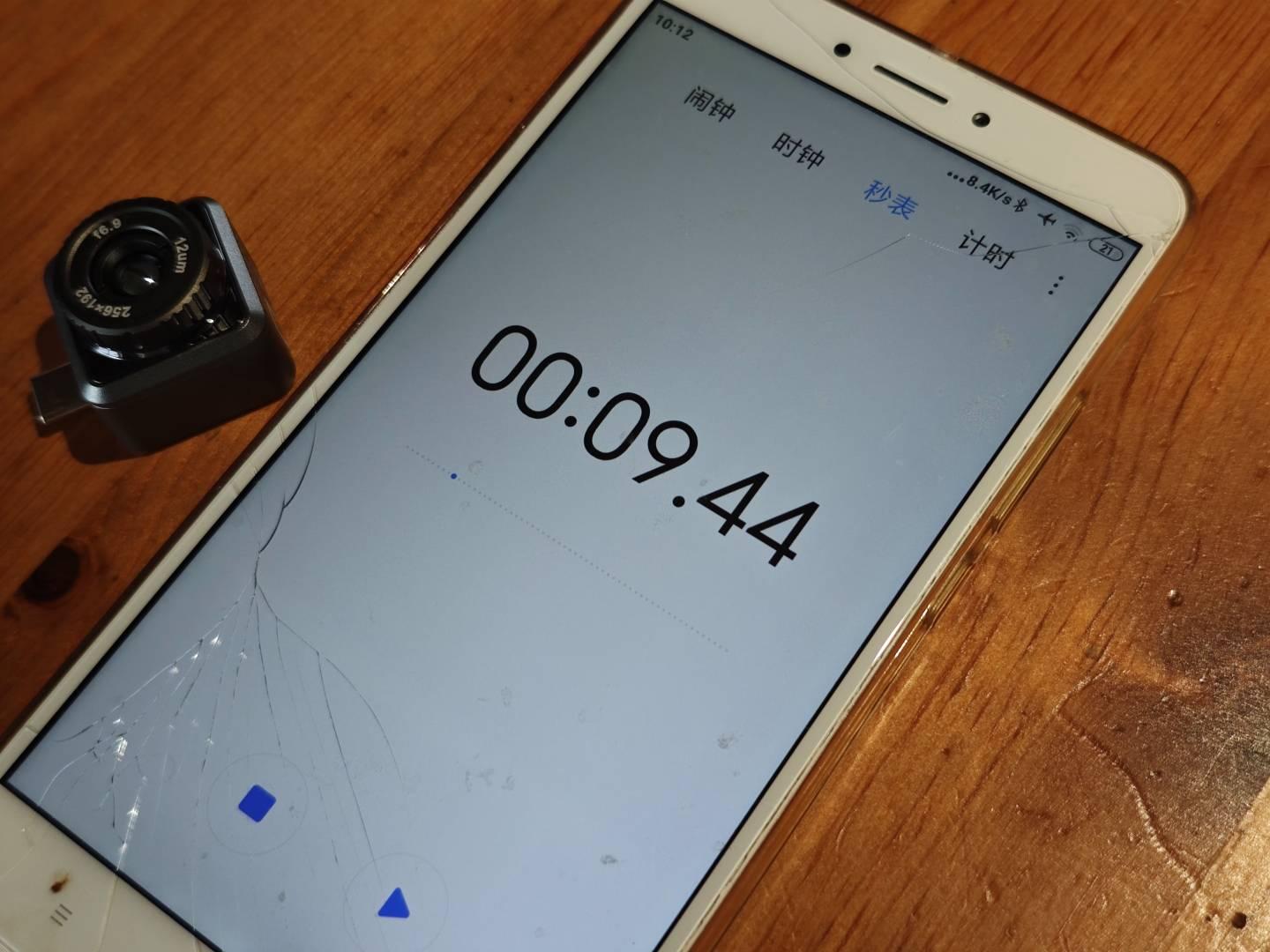

小米14安装好官方的微影热视APP，设置了插入热成像仪自启动。实测从插入热成像仪，到冷启动APP呈现热图像，约9.5秒。

设置选项

看看它的设置选项，跟其他手机用热成像仪没有太大区别，伪彩模式多算是一个小优点。测温范围需要手动调节则是一个小缺点。

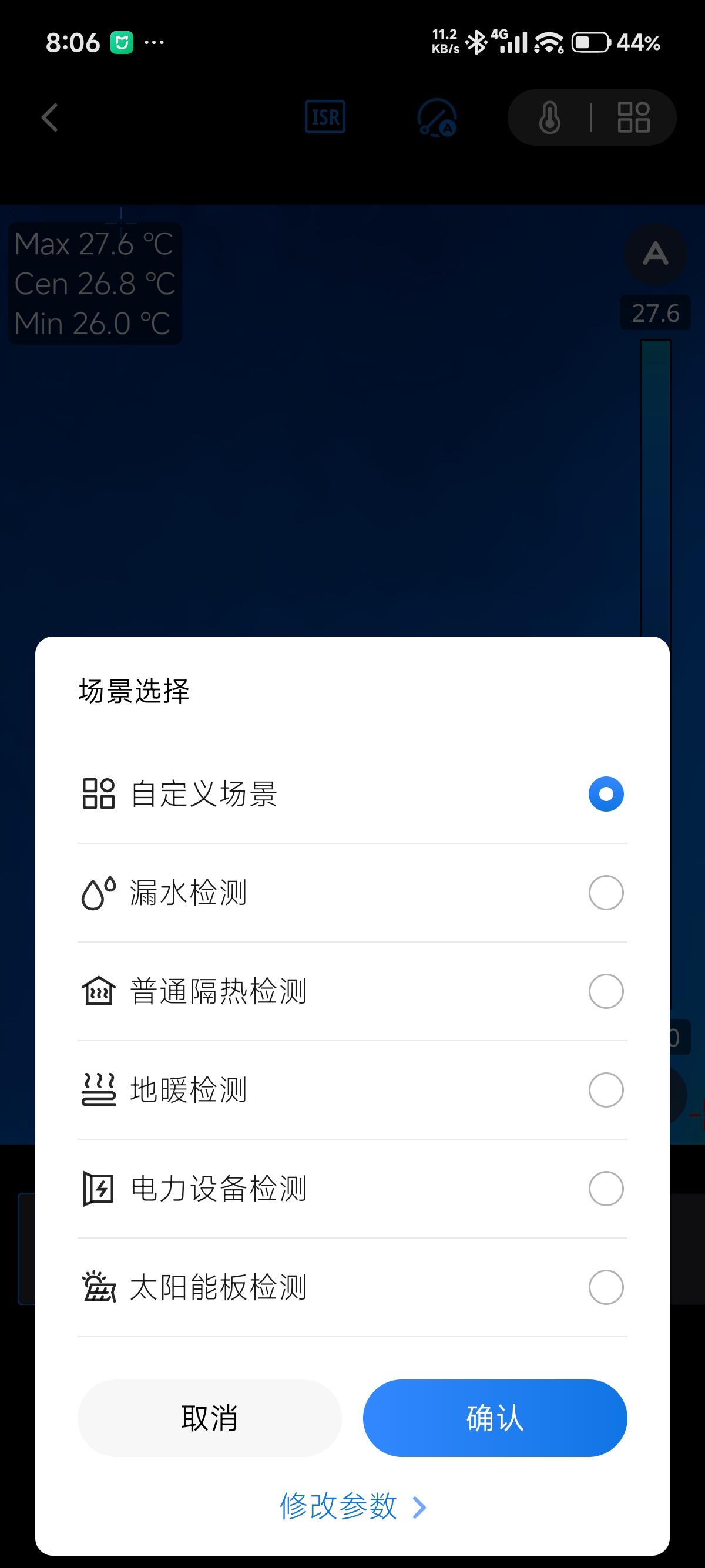

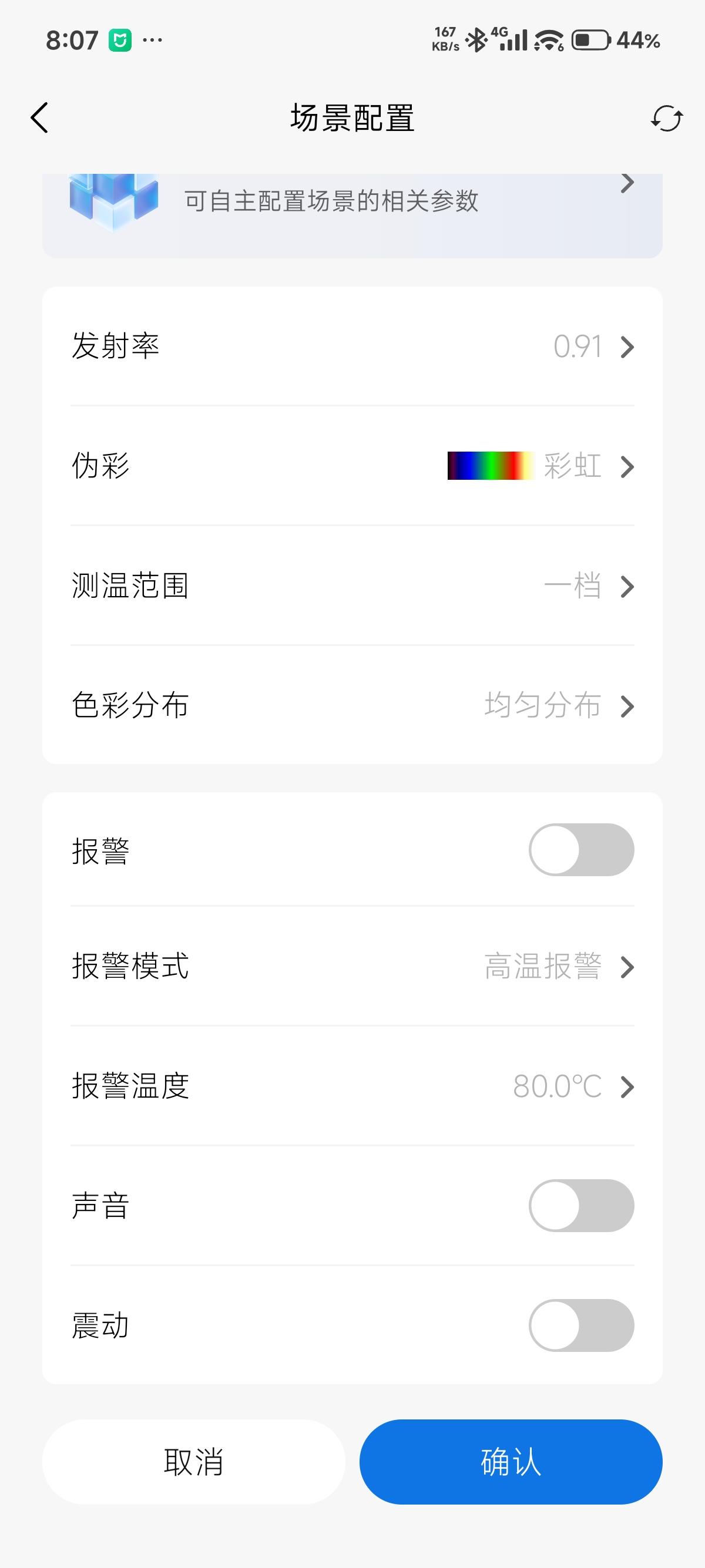

有一个比较贴心的功能：提供了多种预设使用场景，方便在常见的专业环境直接调用，甚至包括了一个自定义的场景。

测温能力

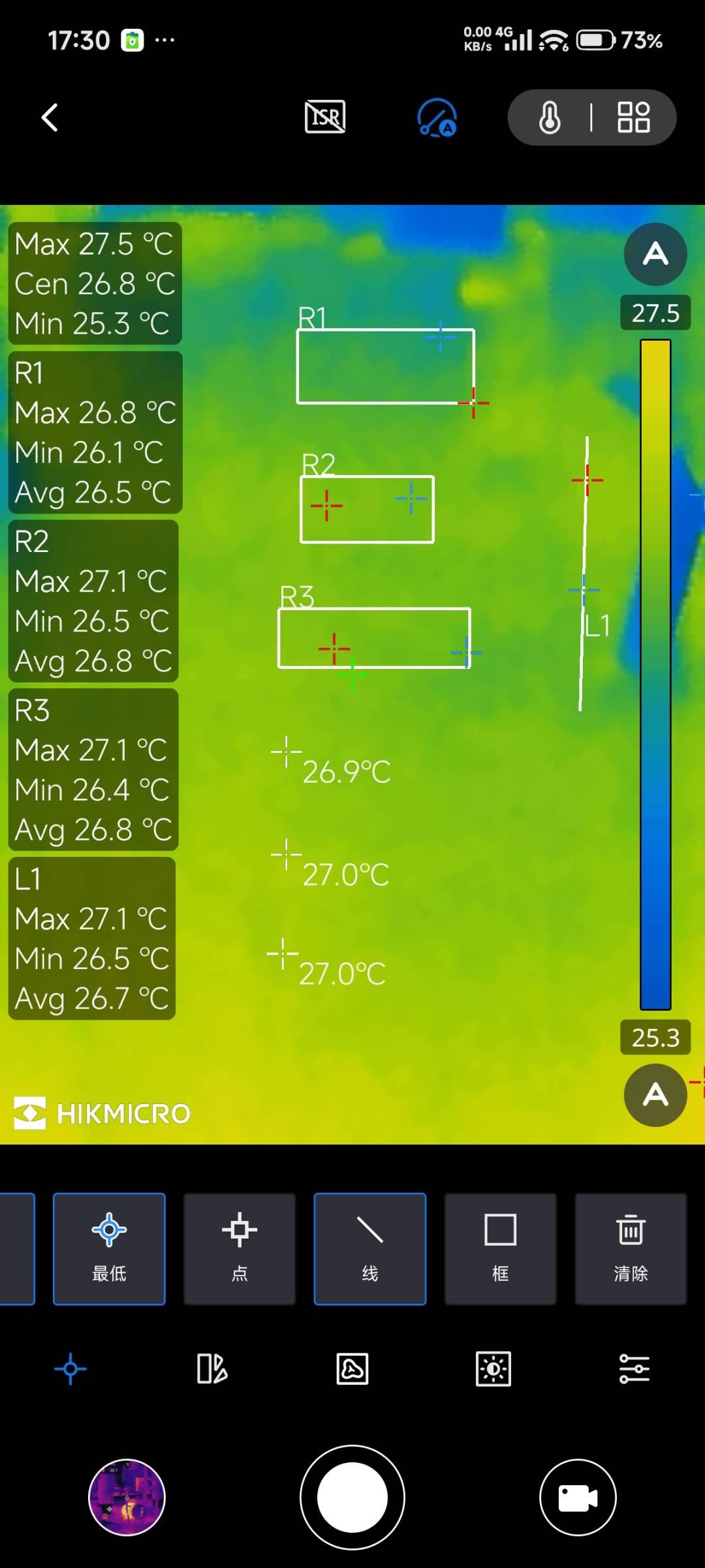

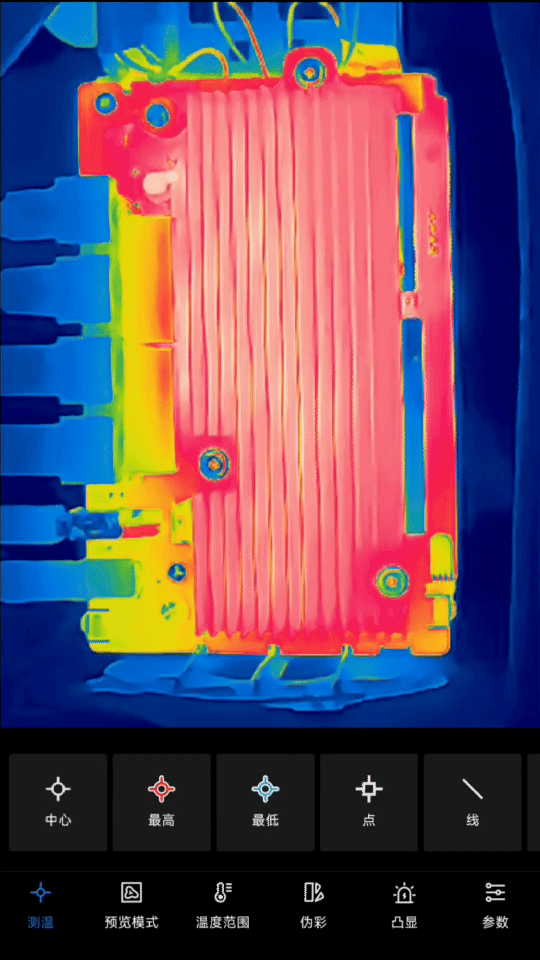

测温能力方面，除了中心点、最高温点，最低温点外，能同时自定义三个点，三个方框，一条直线。

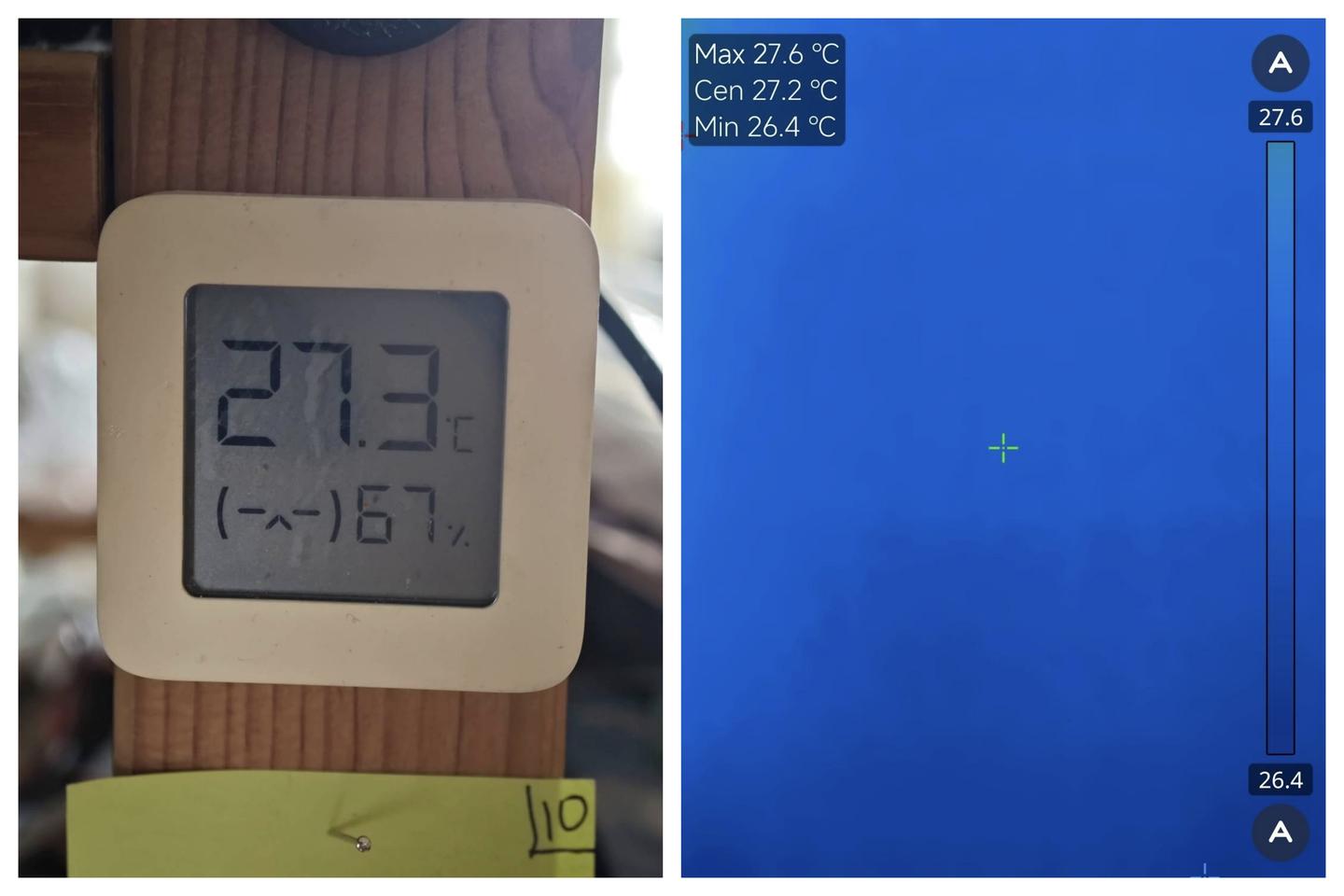

在默认状态下，室温的测温误差-0.1℃。

调焦功能

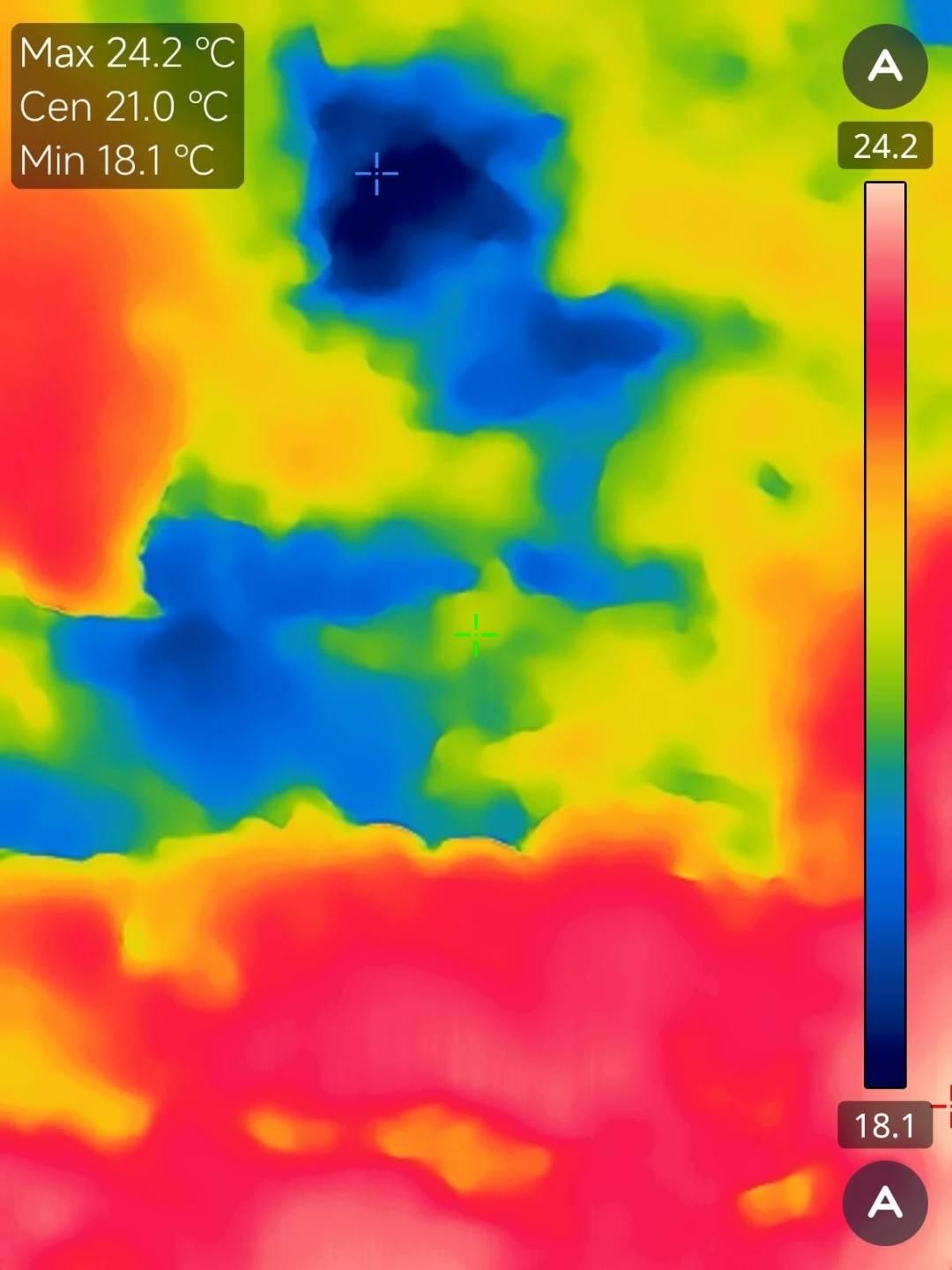

这是天上的云彩，属于今年12号台风红霞的外围云带，已经下了好几天的雨。此时热成像仪的焦距在无限远。

然后把镜头对准京东的亚瑟路由器，距离0.5m，太近失焦了。

轻轻旋转热成像仪上的调焦环，即可重新合焦，无需使用额外的附加微距镜头。

接下来试试微距能力，测试目标是路由器上的一个区域。

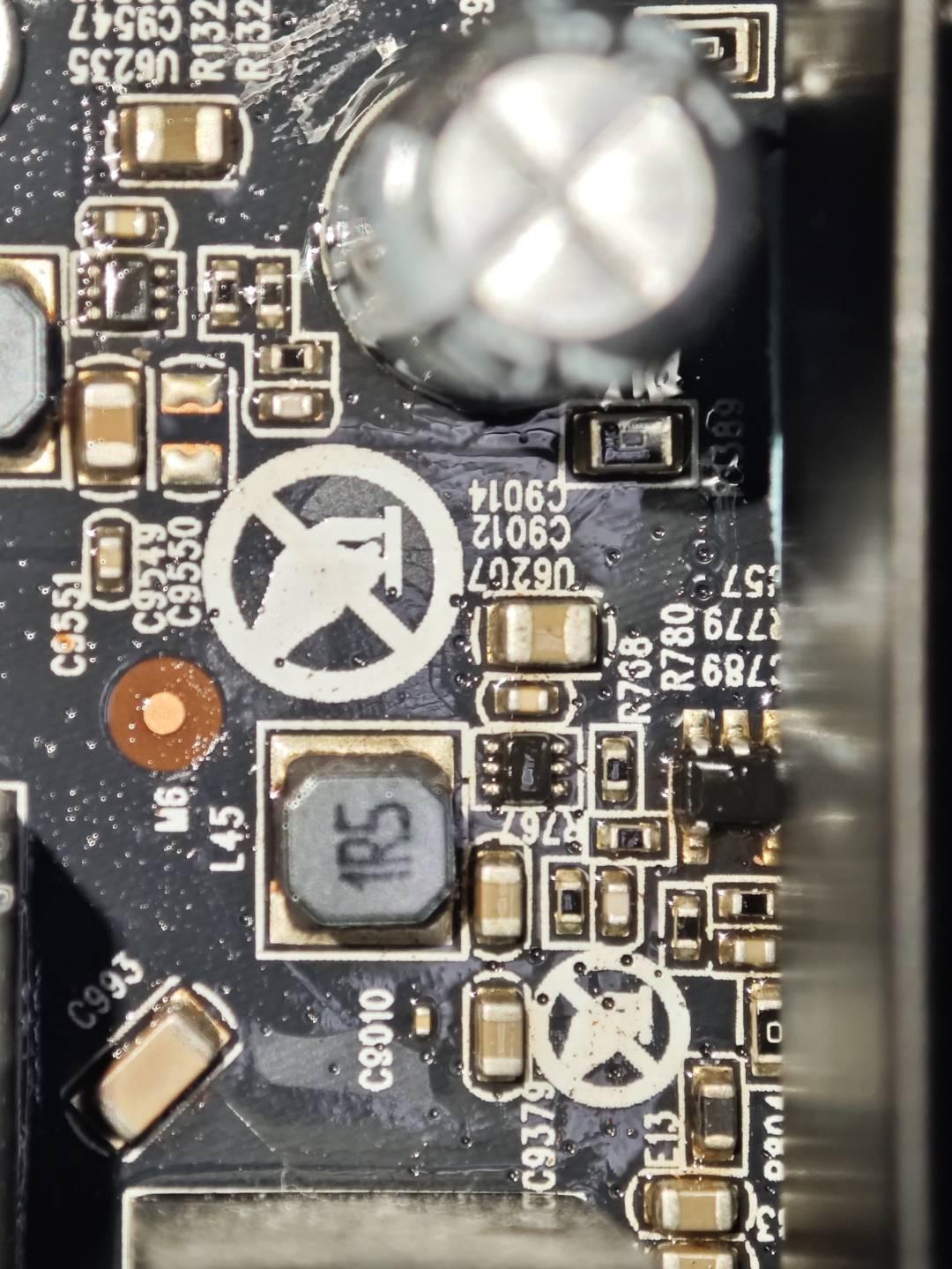

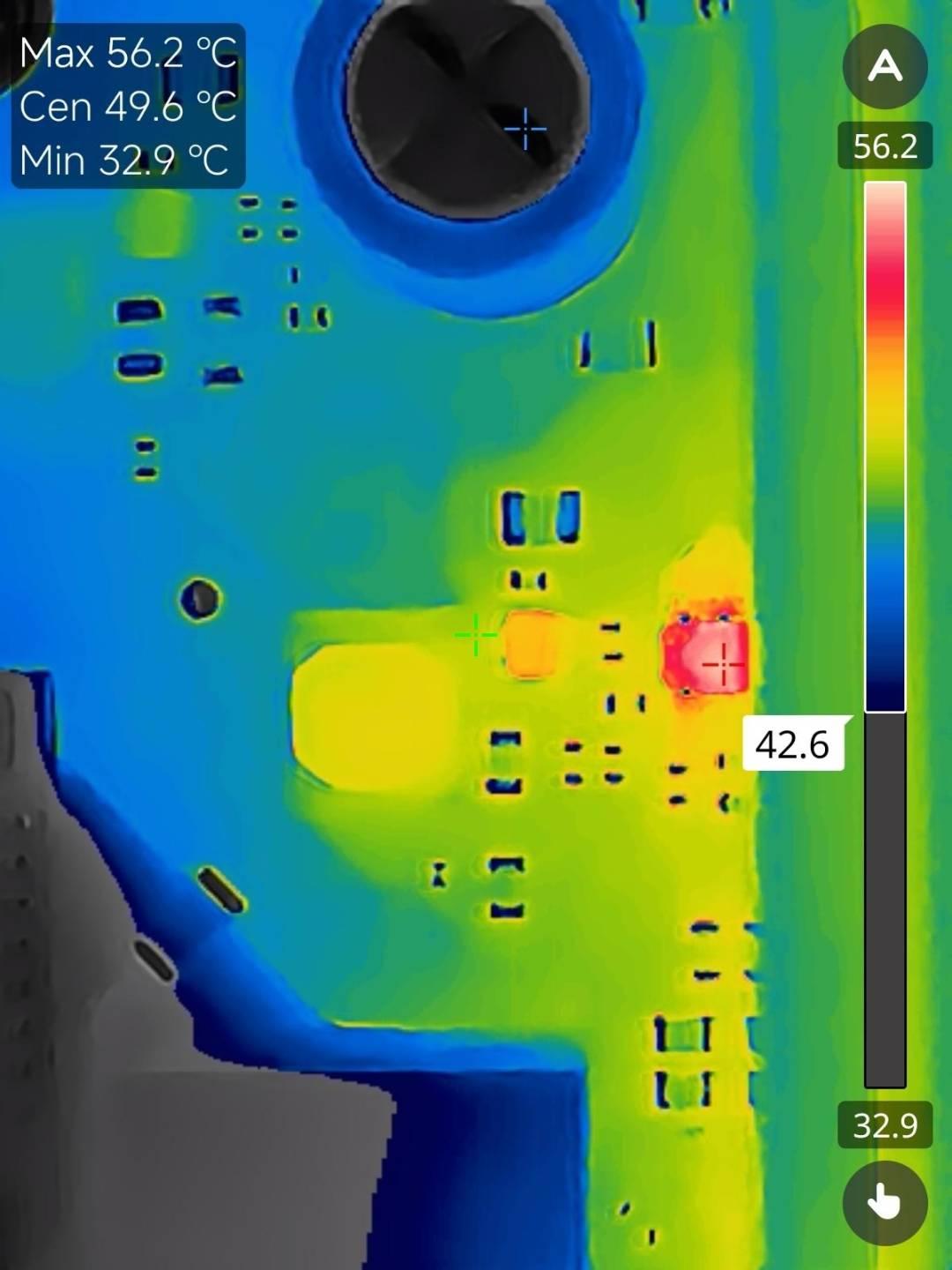

调好镜头的焦距就能呈现清晰的图像，得益于较窄的视场角，印刷板上的0603贴片元件都清晰可见。

等温线功能

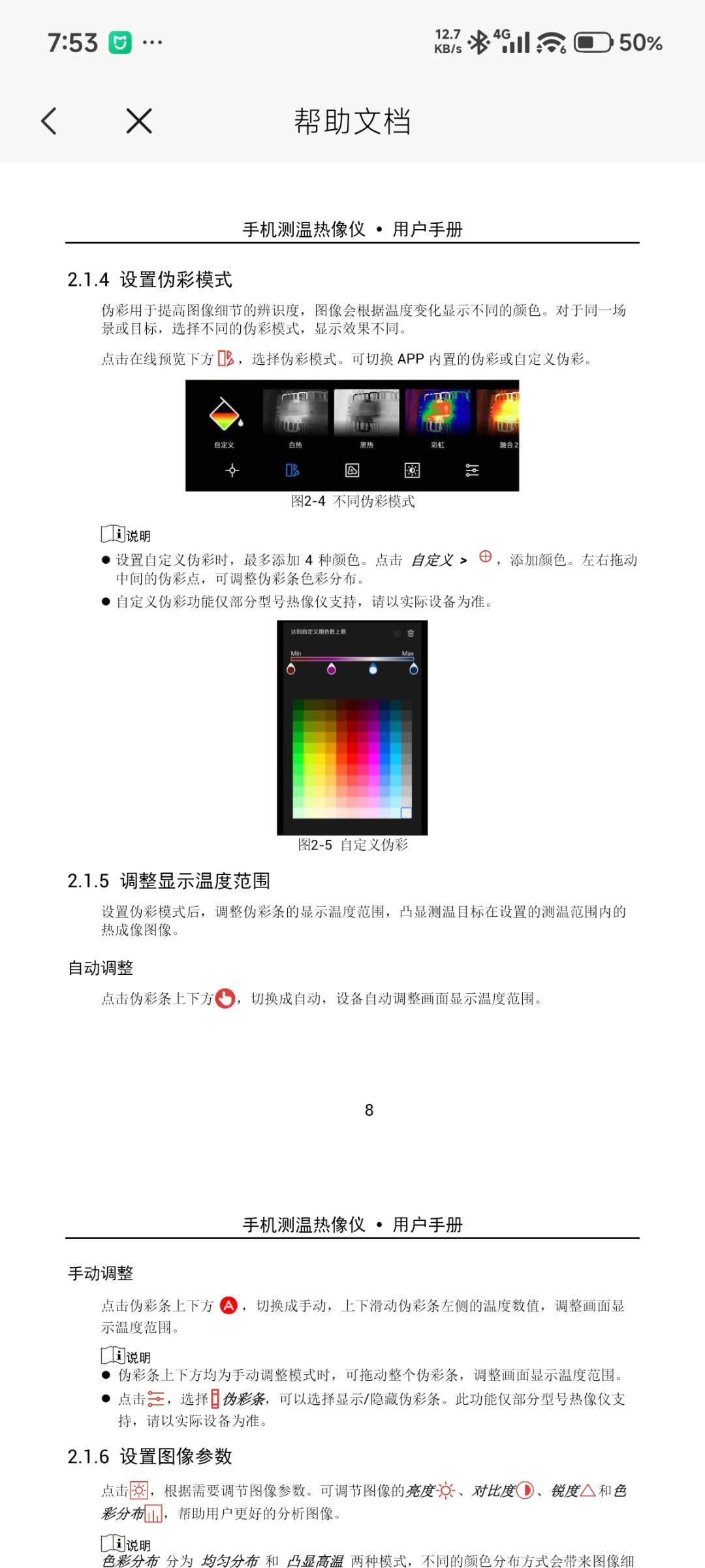

这台热成像仪有我很需要的等温线功能，而且还相当逆天。在它的说明文档里，把等温线功能称为“调整显示温度范围”。

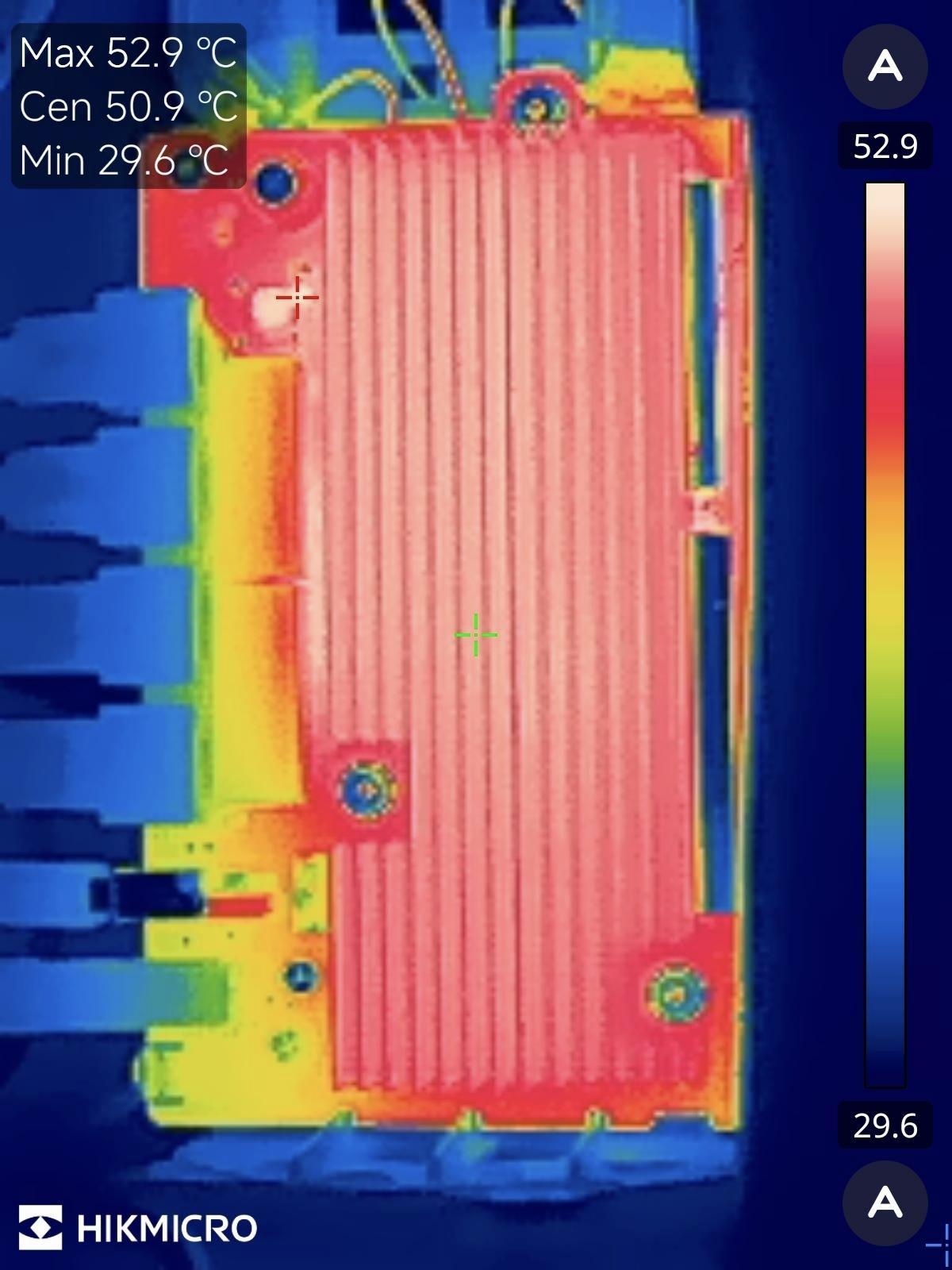

重新看一下路由器的热图像，伪彩图像的温度跨度29.6~52.9℃。整体的温度区辨明显，但如果开发人员想单独看PCB上的温度分布，或者散热片上的温度分布，就有些力不从心。

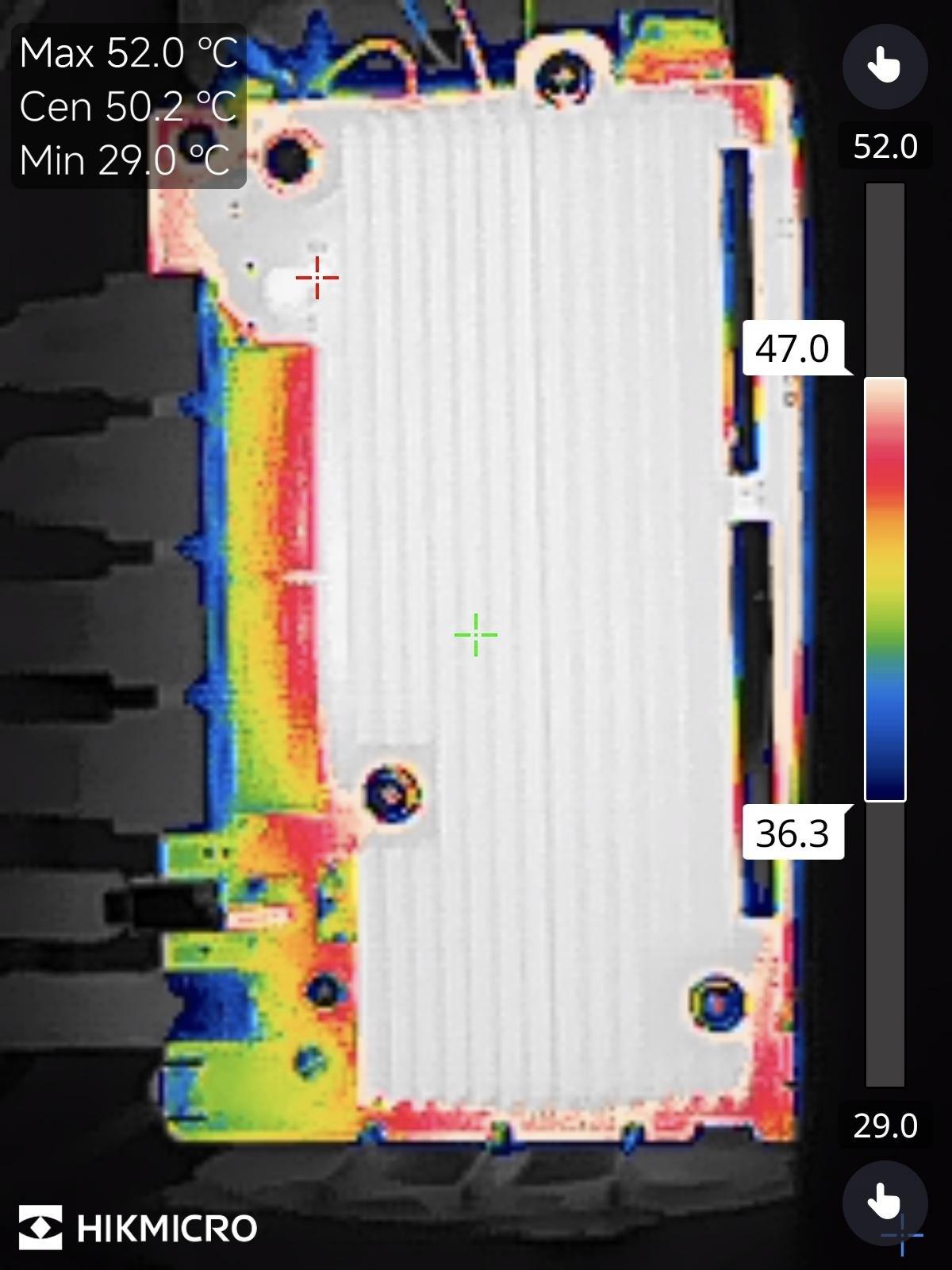

这时候等温线功能就大显身手了。只要点击屏幕右侧伪彩条顶端和底端的“A”字图标，图标变成一个小手指的形状。这时候滑动伪彩条的上下端即可设置显示温度范围。设置36.3~47.0℃就能很好的显示PCB板上的温度分布。

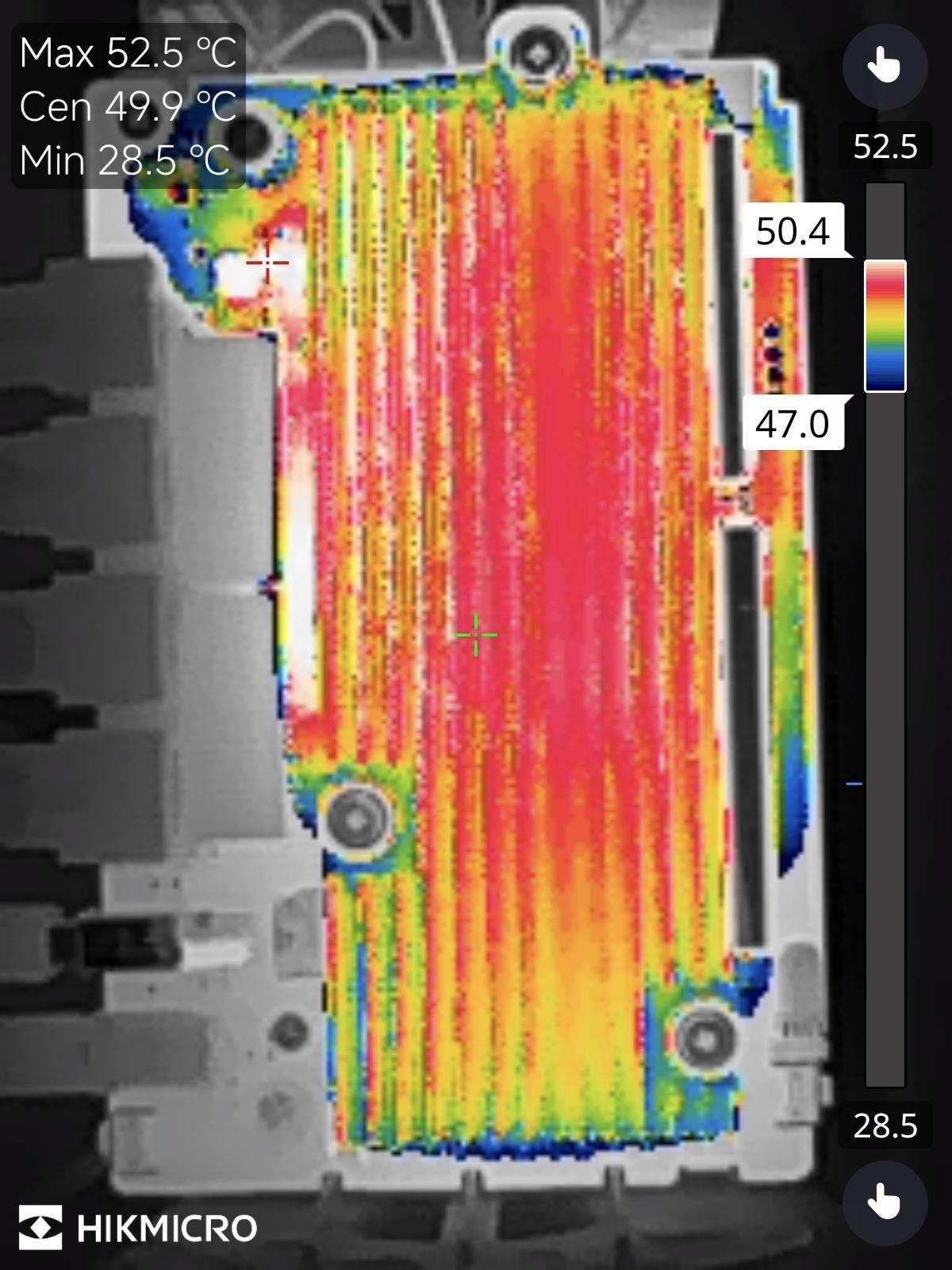

同样地，设置到47.0~50.4℃，就能更好的观察散热片上的温度分布，能明显的区分出中上部比较热。

逆天的是，拍摄热图像后，可以直接在保存的文件上进行各种操作，包括设置测温点、线、框；改调色盘；等温线操作等，跟在线操作别无二致。这个功能带来的极大的便利性，不需要在时间紧迫的现场进行复杂的操作，只需要咔嚓拍一张图，剩下的细致测量可以事后从容进行。
