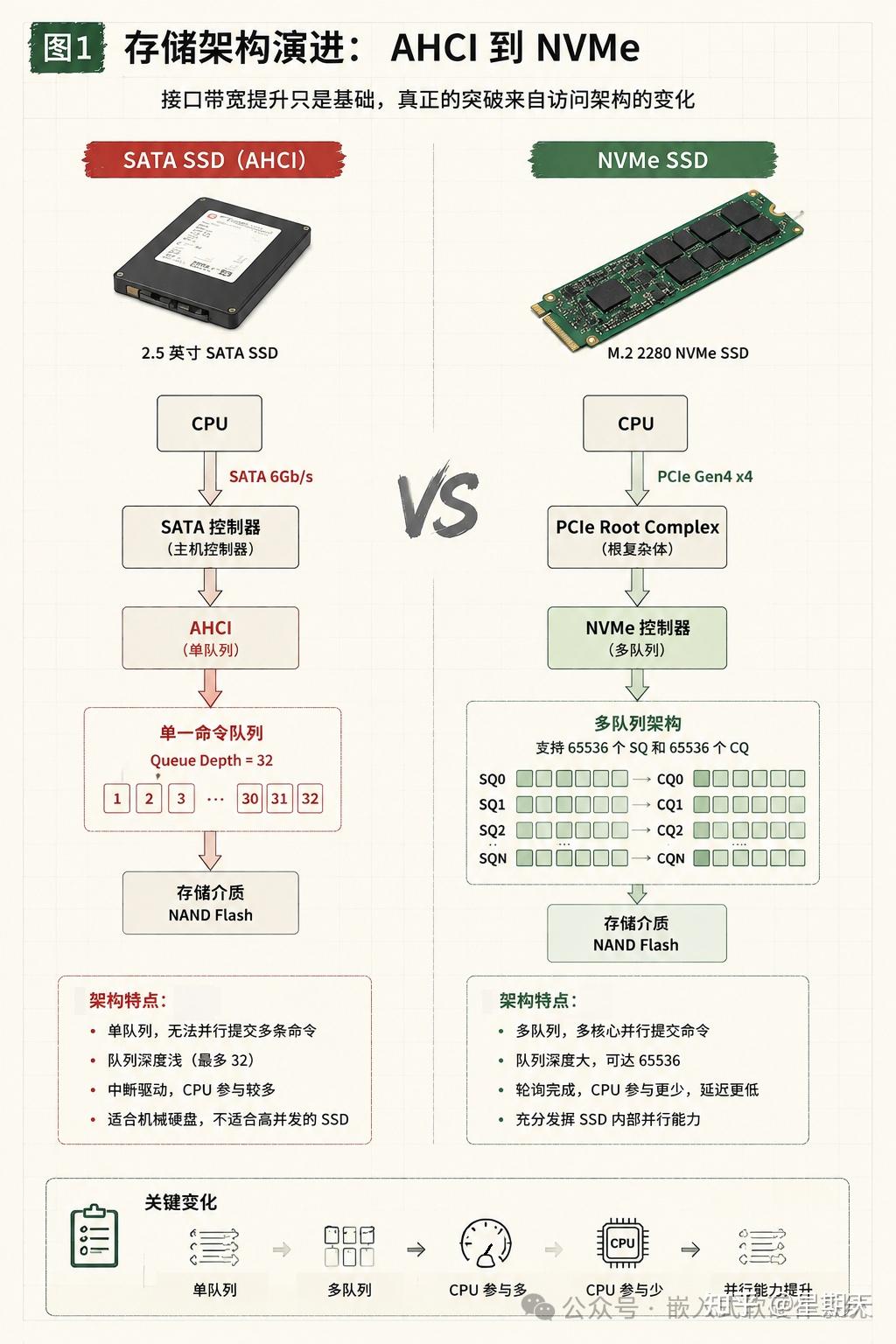

SATA与NVMe SSD，速度差异从何而来

明明都是NAND Flash，为什么SATA SSD只能跑到500MB/s左右，而NVMe SSD却轻松突破5000MB/s，甚至达到7000MB/s以上？

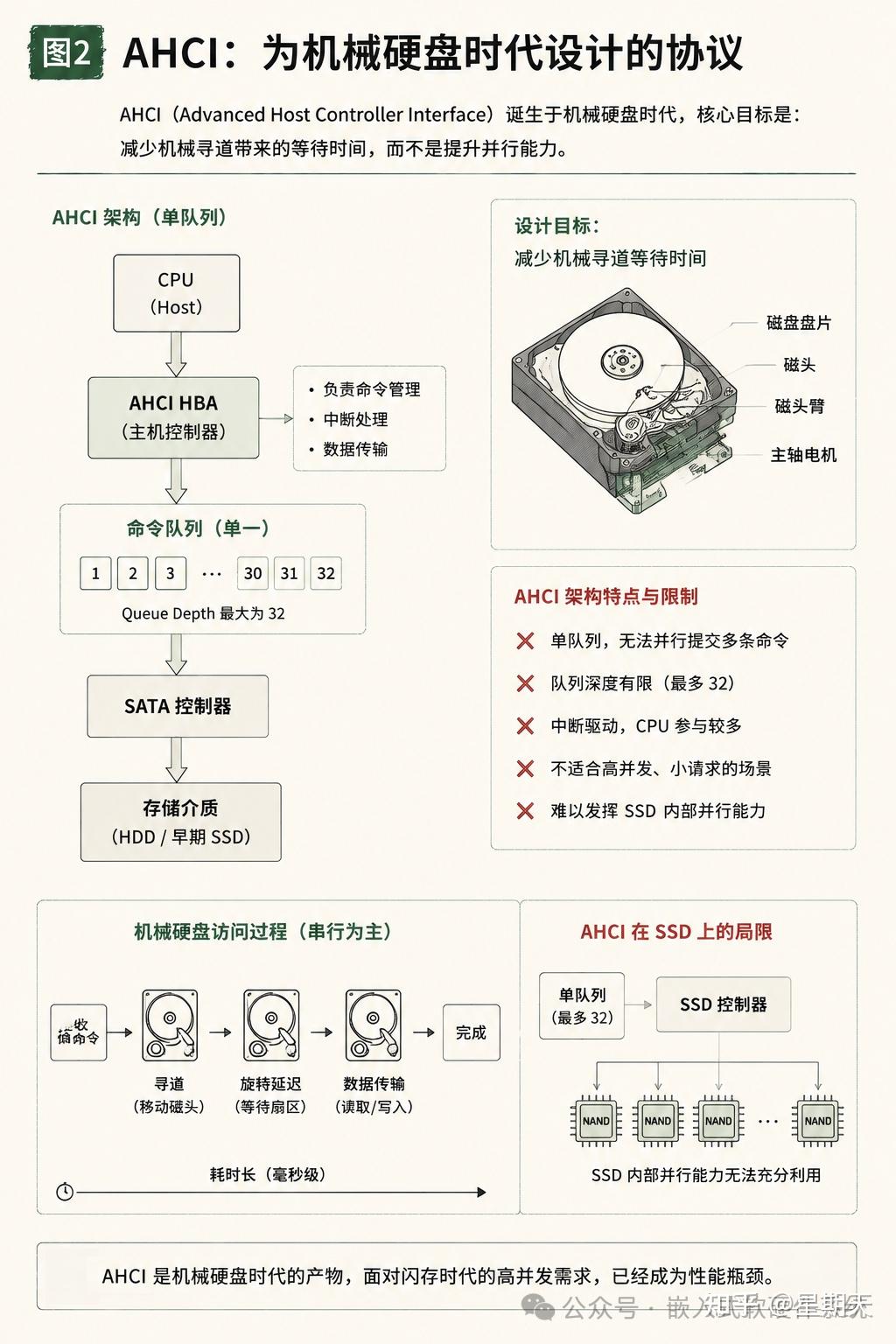

早期SATA SSD继承了机械硬盘时代的AHCI协议设计，单队列、有限队列深度，以及较多的CPU参与，使得SSD内部大量并行能力无法发挥。

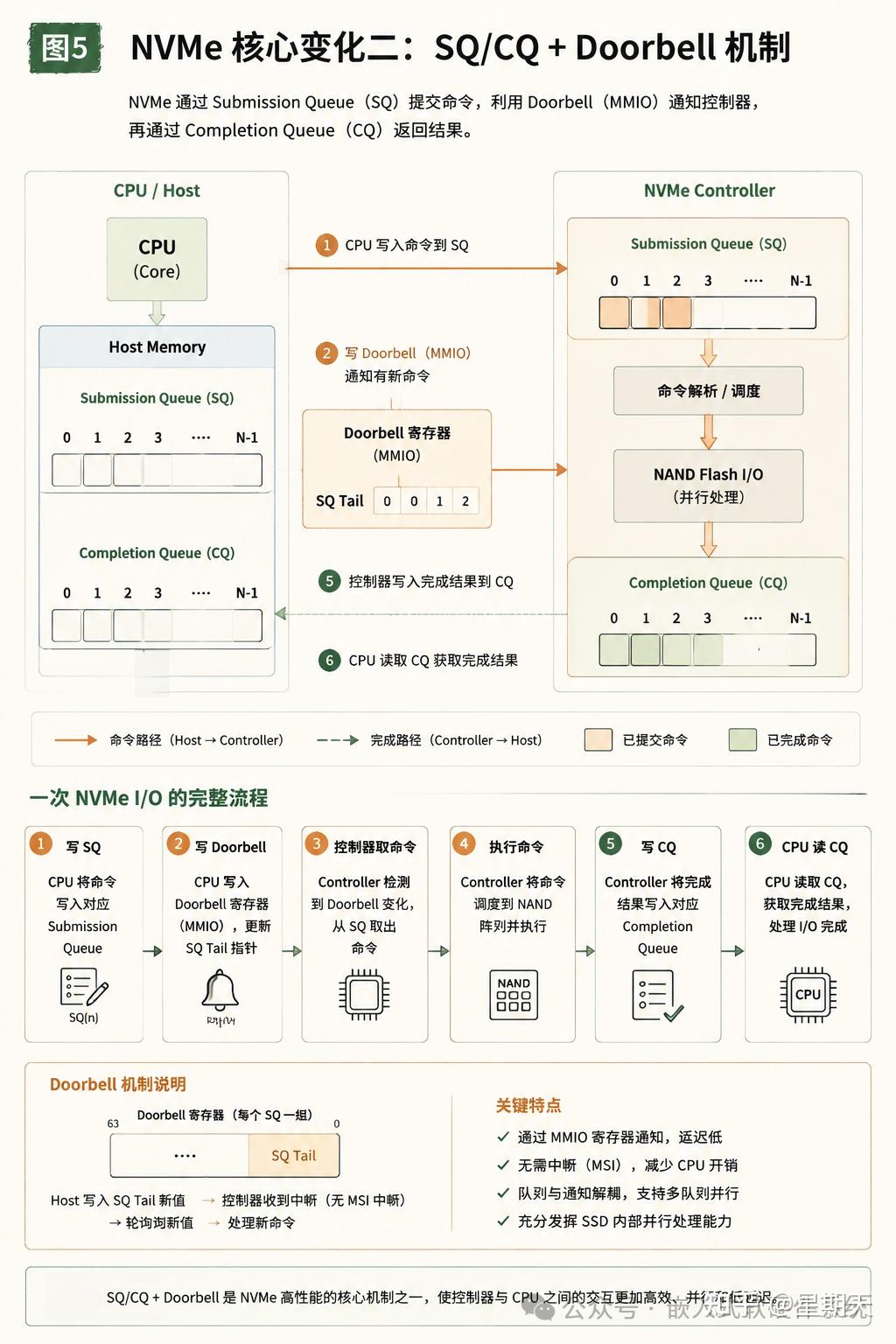

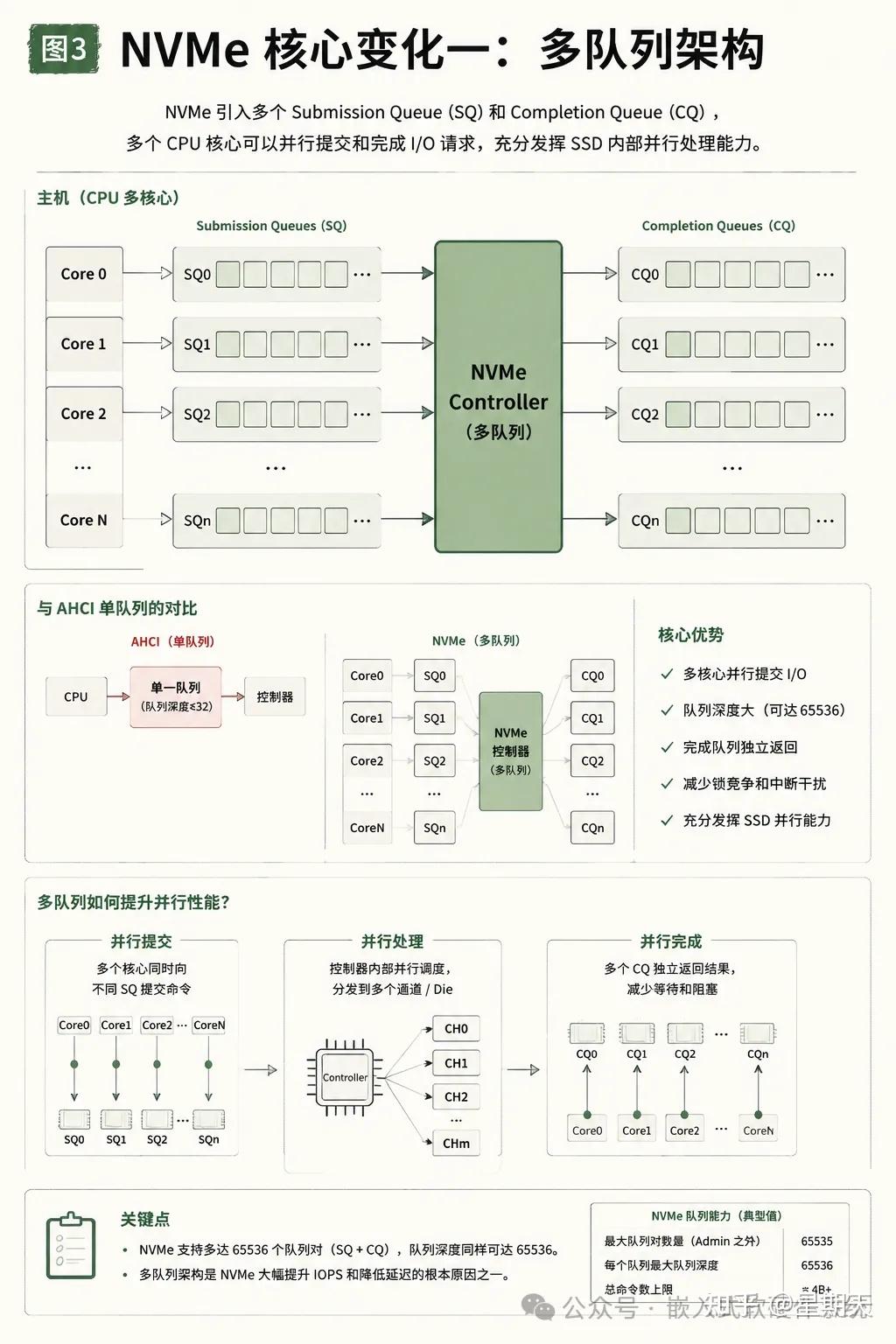

而NVMe从设计之初就是面向闪存打造的高速协议，通过多队列架构、SQ/CQ命令机制、Doorbell通知方式，让CPU可以并行提交大量 I/O 请求，同时充分利用NAND Flash内部多个Channel、Die和Plane的并行能力。

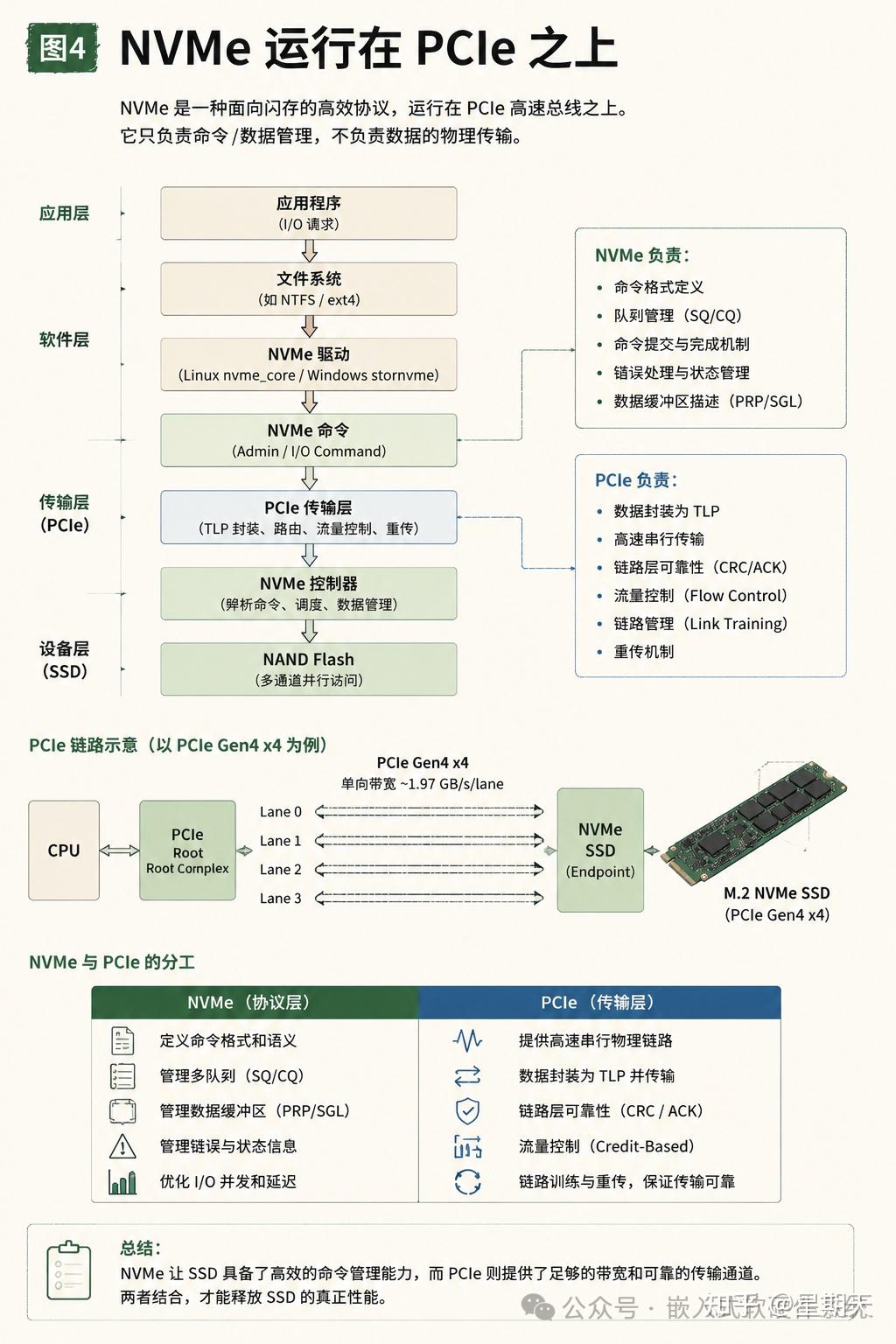

除此之外，NVMe运行在PCIe高速总线上，将数据传输瓶颈从SATA 6Gb/s提升到了PCIe Gen4 x4甚至Gen5 x4级别。

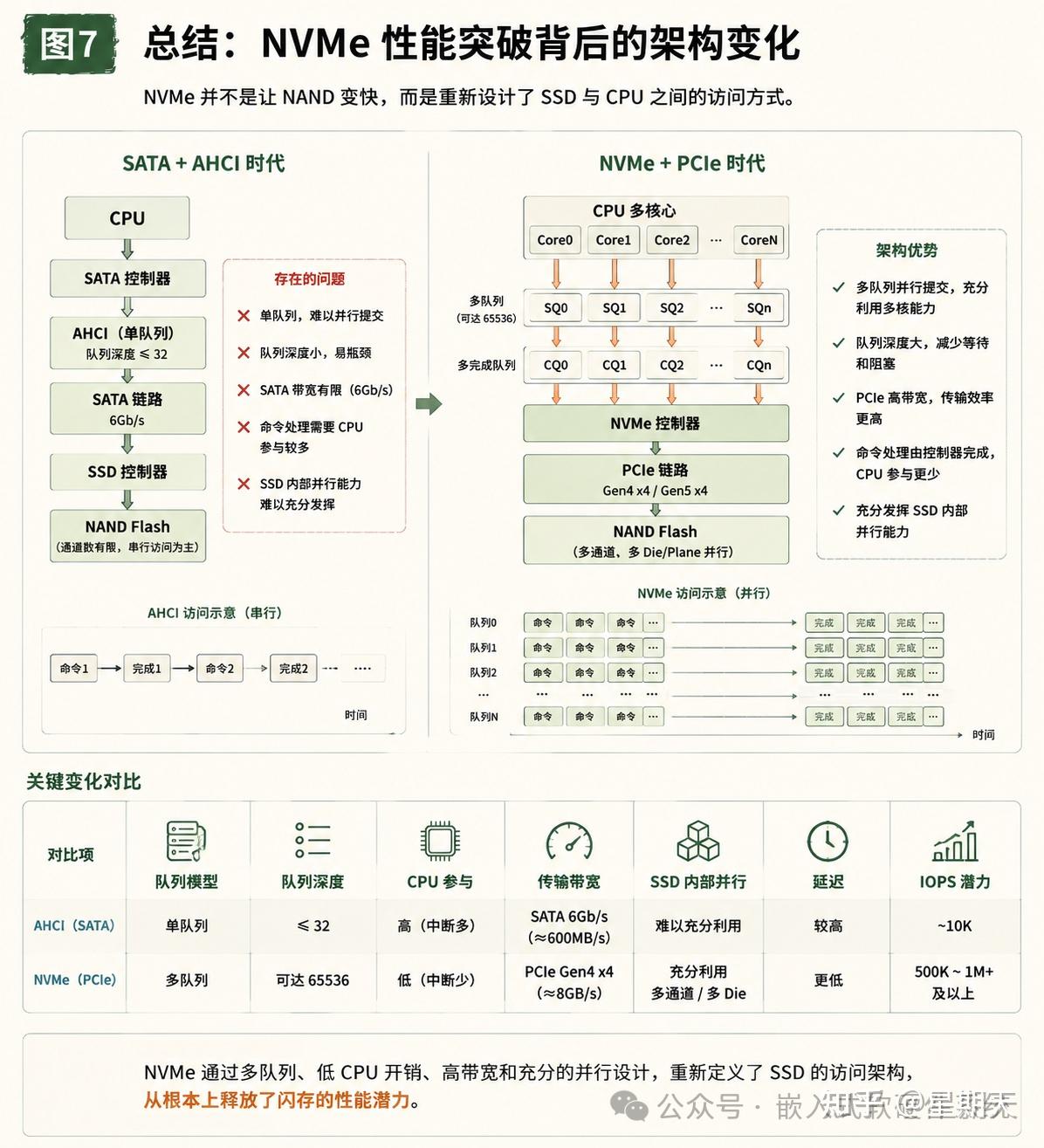

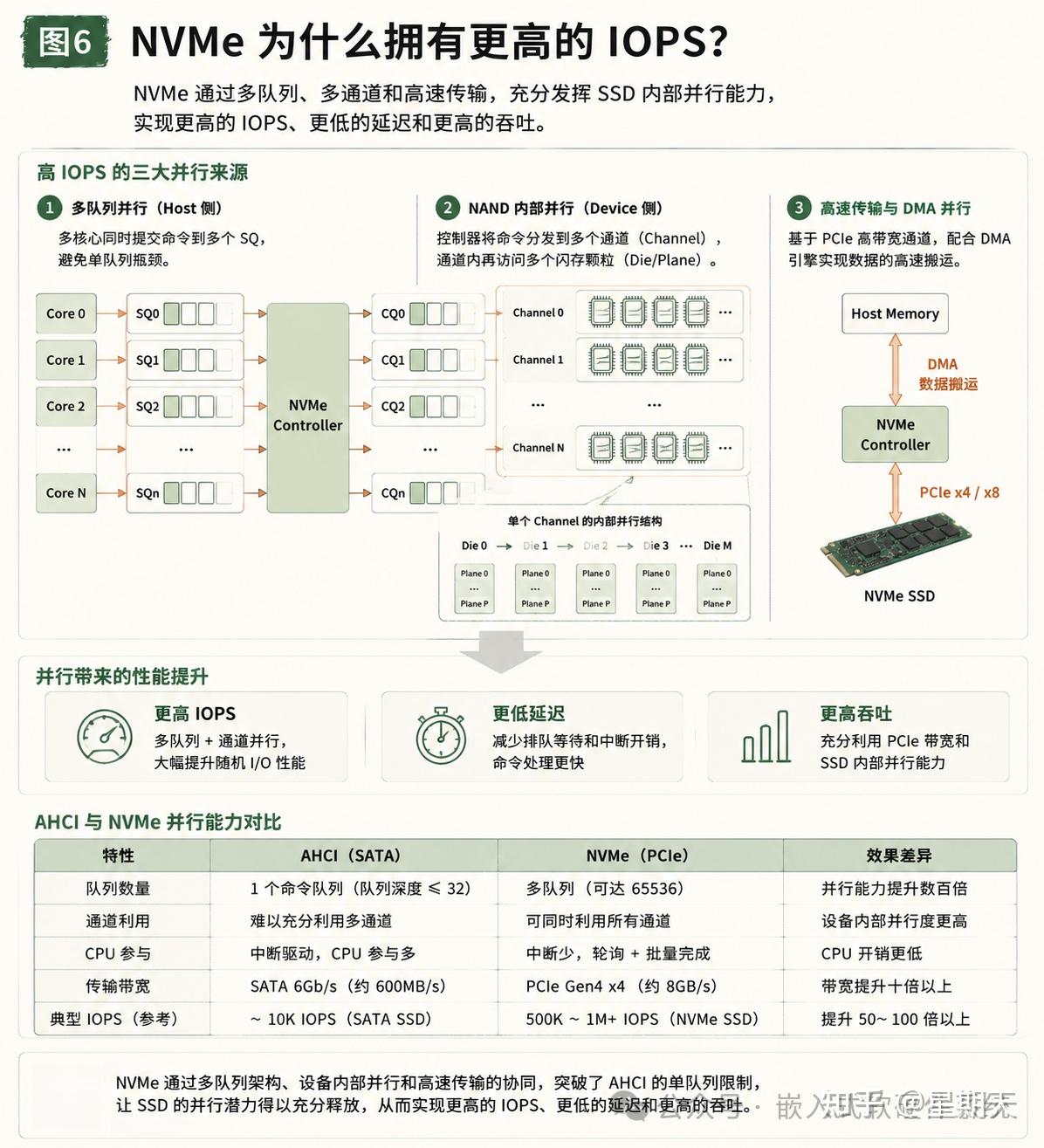

下面这7张图将从存储架构演进、AHCI局限、多队列设计、PCIe通信机制，到IOPS提升原因，完整拆解NVMe SSD性能爆发背后的硬件变化。
