我猜你不知道🤔​高驰是什么操作系统？高驰的省电究竟有什么黑魔法？

此前的文章——《我猜你不知道 佳明手表是什么操作系统？中文互联网独家！》全网有超过2.8万次阅读。评论区有位网友提出对高驰的操作系统同样非常好奇，希望我也能分析一下。我觉得大家对高驰的兴趣点可能更多的在于高驰为什么这么省电，本文将一并分析。

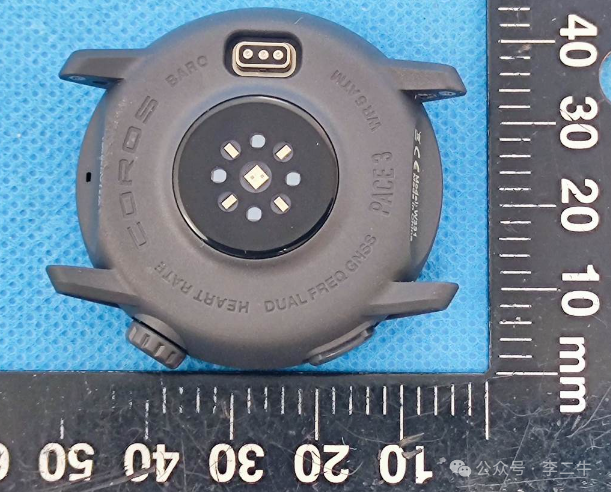

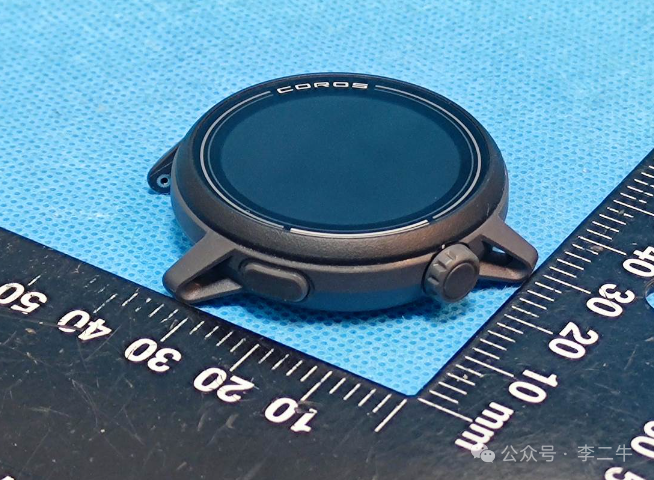

以最新款的出货扛把子 Pace 3 为例，我找到了拆机图

[1]

看完外面，看看内部吧。

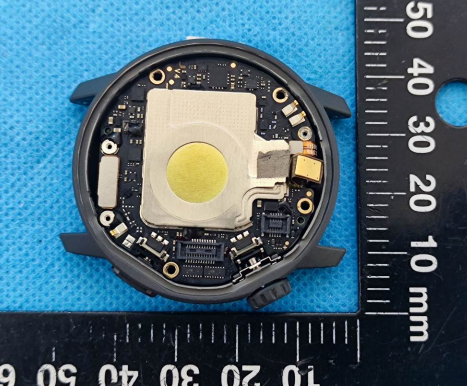

[2]

作为对比，我们看下佳明Fenix 7x的拆机图

[3]

Fenix 7X 拆机图

有一说一，佳明的PCB设计“万年不变”，整块绿色的电路板给人一种廉价感。二牛在本科时期参与过电子竞赛， PCB 打样最喜欢用的就是绿色的 PCB，因为油墨产量大所以成本更低，而黑色的 PCB打样通常更贵一些。佳明的PCB上电子元件明显更加稀疏，缺乏美感。佳明可能会说：我们注重稳定性和散热。

高驰的PCB设计美观很多，布局紧凑，黑色PCB也“看起来”更高级。这些差异有两家厂商在智能手表设计上的不同策略和技术选择因素，但佳明多少有点积重难返，躺吃老本的嫌疑。

看下最关键的MCU/CPU部分。

关键元器件

Pace3 采用的一系列关键元器件。

• • CPU/MCU：Infineon英飞凌CY8C624AFNI-S2D43T PSoC 6 MCU，集成双核处理器。

• • eMMC存储：FORESEE江波龙FEMKNN004G-58A42 容量：4GB。

• • WIFI/蓝牙：Infineon英飞凌CYW43012 WiFi、蓝牙二合一。

• • GPS：AIROHA达发（络达）AG3335M双频GNSS接收器。（佳明2022年以后大多数机型同款）

看到 Infineon英飞凌CY8C624AFNI-S2D43T PSoC 6 MCU的时候，是什么操作系统为什么省电的答案基本浮出水面了。这款基于ARM Cortex-M4 内核的 MCU 基本只有 RTOS（实时系统）和裸机开发（实属没必要从零手搓）这两个选项。RTOS 的开源版本众多，优点颇多。以FreeRTOS为例，它占用极少，系统开销很低，内核非常精简，商业授权免费，有长期的社区积极维护。使用 RTOS 也符合Pace 3带来的用户体验——非常流畅，响应迅速，续航持久。不过，RTOS的缺点也非常明显，没有什么智能体验，很像在操作一块单片机。。。一面是智能体验，一面是极致省电，世间安得双全法，不负如来不负卿？你觉得呢？
