拆一个高清机顶盒

昨天在废品站收了一个高清机顶盒，今天拆解一下。

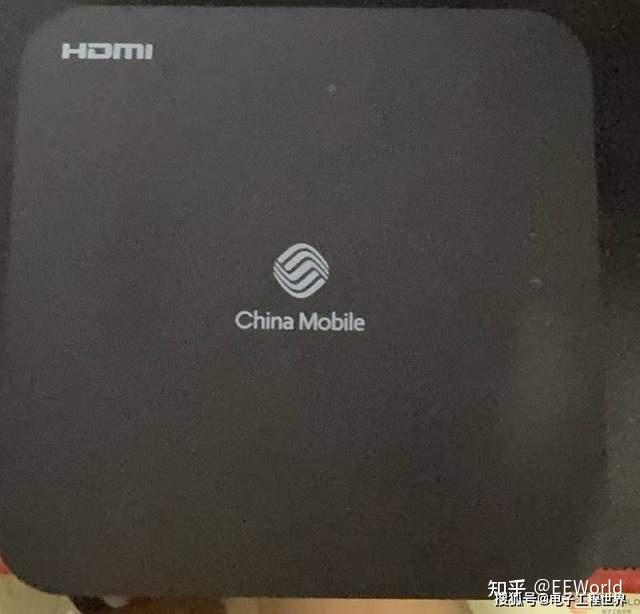

成色还可以的。

背面的标签清晰，出厂日期为2023年3月8日

为创维出品的，支持2Gwifi,语音制制遥控，看来当年是非常先进的，可惜没有遥控器。

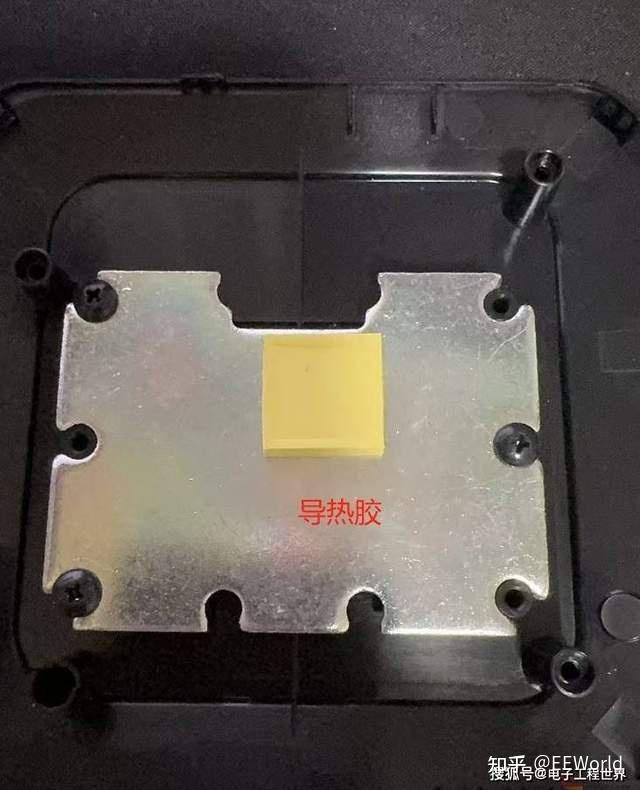

拆开后盖后，在后盖有一块不锈钢的铁块，一片导热胶与主芯片相连。

但是没有散热扎，估计散热效果也不怎么样。

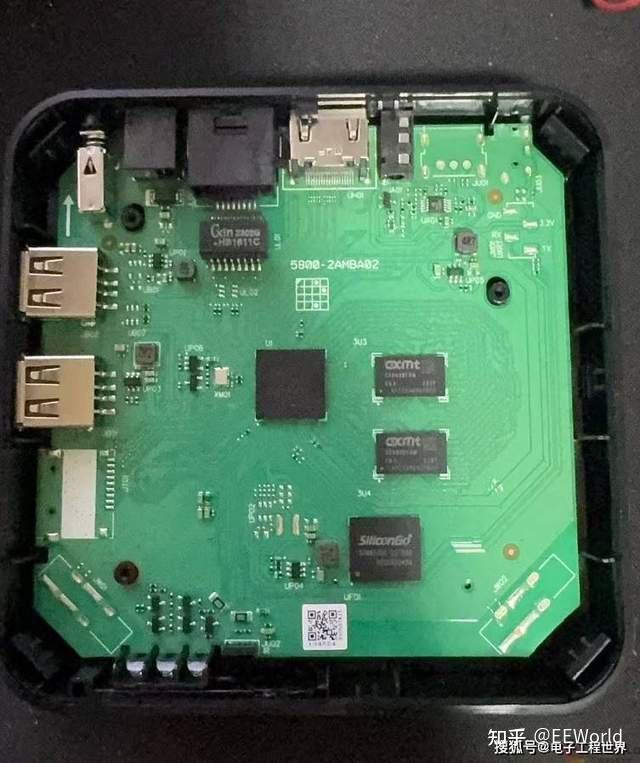

下面是整个电路板：

做工中规中矩，还有一些设计的电路没有焊接。

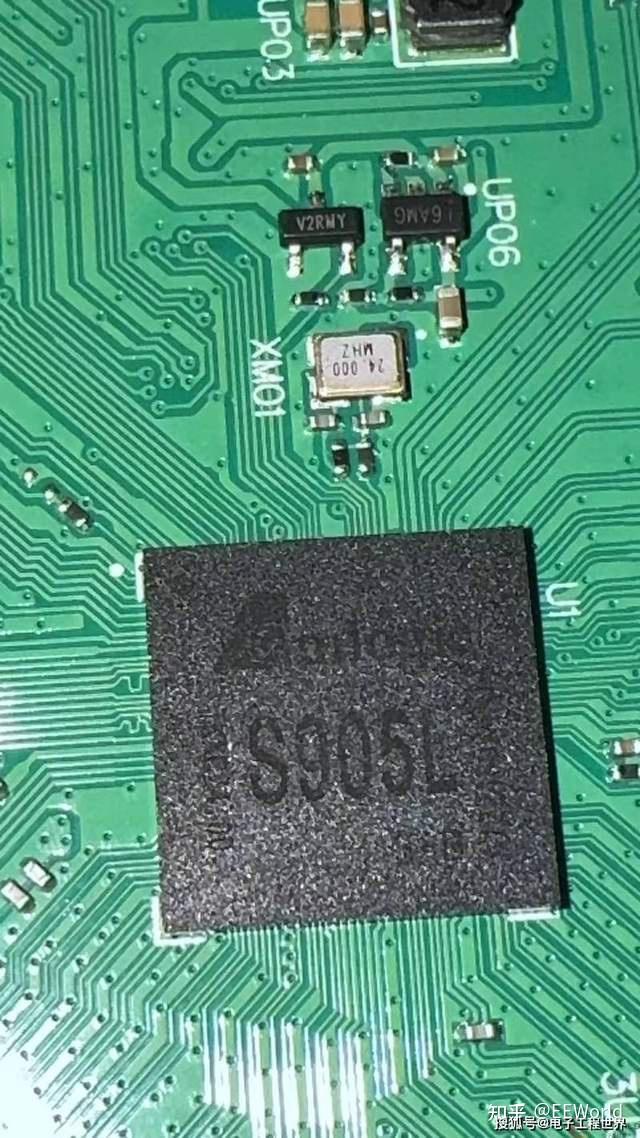

【主控芯片】

主控使用的 S905L 是晶晨半导体（Amlogic）推出的一款 专为家庭影音和智能家居行业打造的通用型 SoC（系统级芯片），主要面向运营商客户，

以下是其具体信息： 核心参数 ：采用 28nm 制造工艺，四核 64 位 ARM Cortex-A53 架构，核心频率 2.0GHz ，图形处理器为五核 ARM Mali-450 。

视频处理能力：支持超高清 4K 60fps 硬件解码，涵盖 H.265 10 比特、H.264、AVS + 等众多格式，也支持 HDR10 和 HLG 高动态范围处理；全高清 1080p 60fps 硬件编码，支持 H.264 。 接口支持：在视频接口方面，支持 HDMI 2.0 和 CVBS 输出；音频接口也能满足一定的音频传输和处理需求。

2、内存：

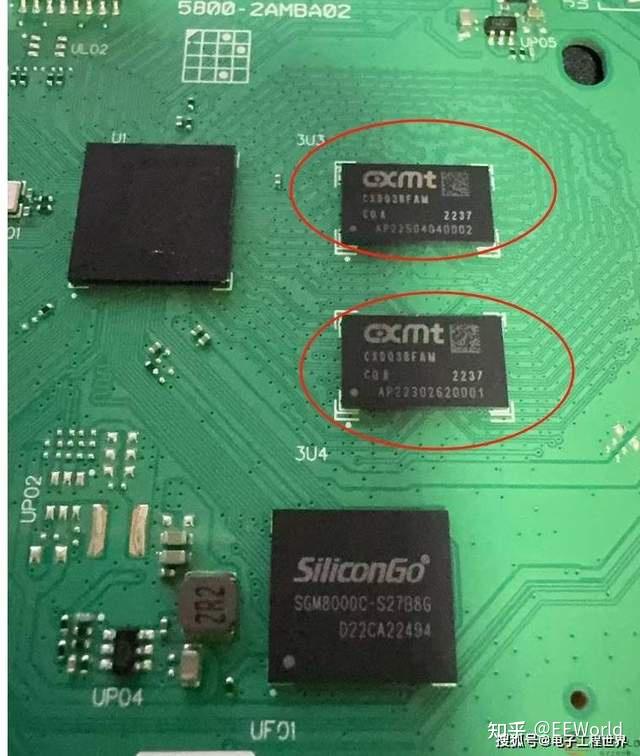

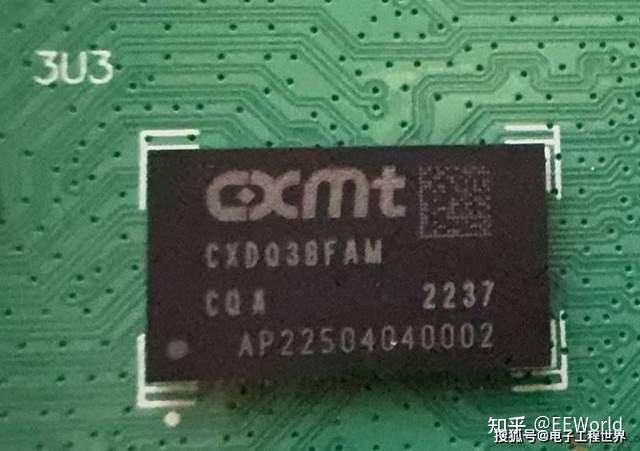

内存有两颗DARM，为长鑫的产品：

查了一下，没有查到具体内存的大小。

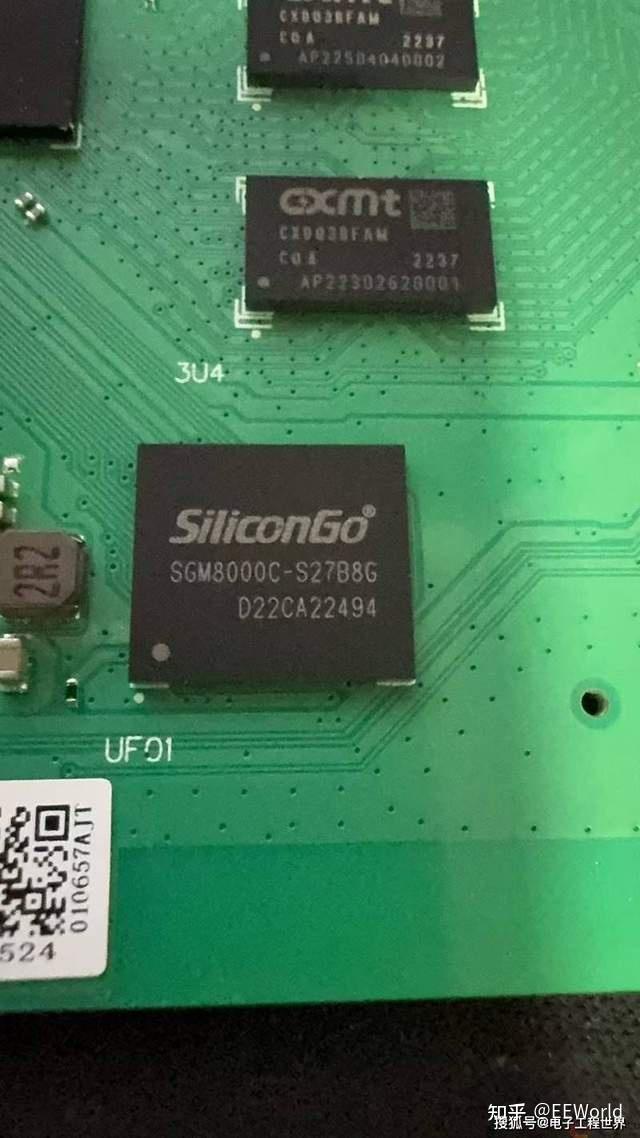

3、闪存：

经查询如下：

而是由 SiliconGo（硅格半导体 ）生产的 SGM8000C-S27B8G 芯片，是 eMMC（嵌入式多媒体卡）存储芯片，常用于智能电视盒子、智能音箱等设备中存储数据和固件 。根据数码之家拆机信息 ，该芯片容量为 8GB，读取速度约 110MB/s，写入速度约 63.5MB/s。
