拆个空气质量检测仪，看下当年的用料值不值这个价
最近回家了，那也不能闲着，随捡随拆系列，回家看到啥拆啥吧。。某讯，大家都应该知道了吧，之前我也入坑过，隐隐约约记得这个设备好像是799，3个月返现，这些都已经不重要了，今天来看下他内部做工，看下如何检测空气质量的。

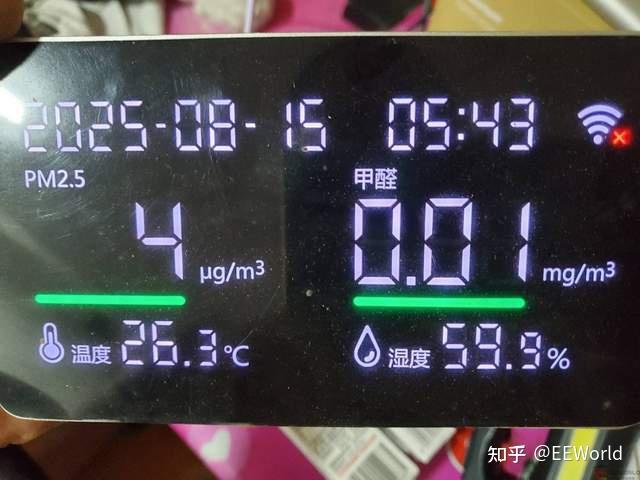

这玩意我放家里一般就当温湿度，其他的如果不抽烟，室内基本都是绿色。时间已经不准确了，日期还可以，功能有PM2.5检测，甲醛检测，显示当前温湿度，与时间日期，还可以联网查看app数据分析，一直放在桌子上，打开看看。

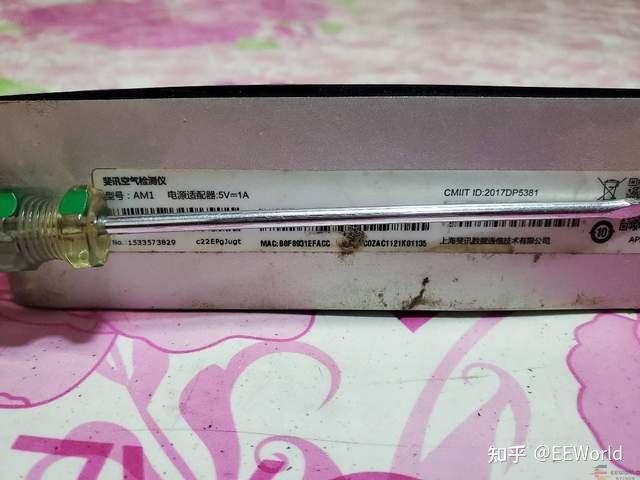

外观，底部的标签，型号AM1电源5V1A，还有各种码，生产商为上海某讯技术。

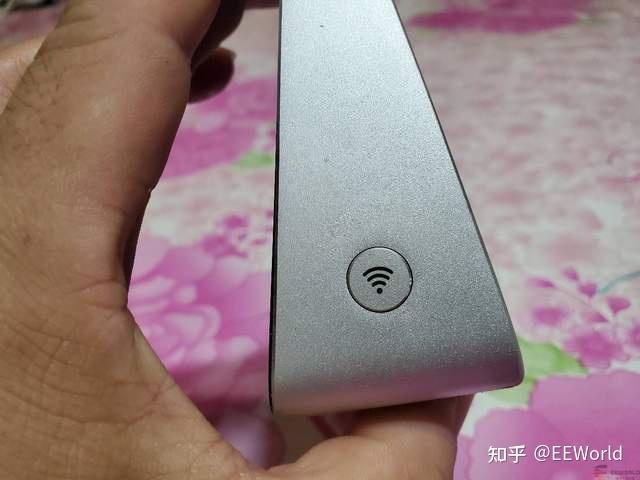

右侧是WiFi按键，长按可通过APP链接WiFi，整体结构为铝合金镂空。

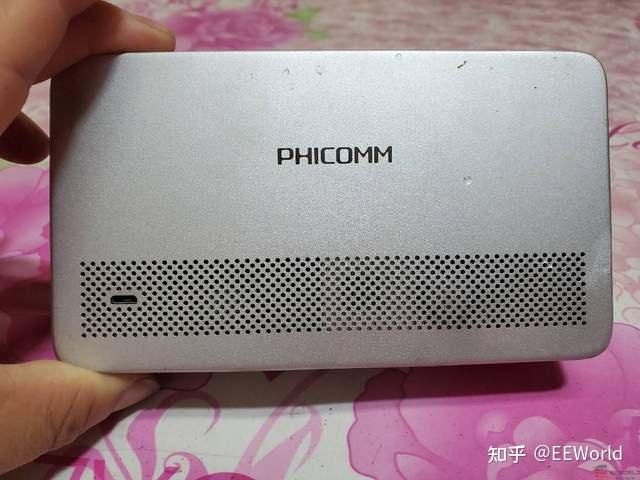

背部一个micro供电接口，下方1/3都是孔，大概也可以看到右边是有风扇，能看到有灰尘。品牌logo在中间。

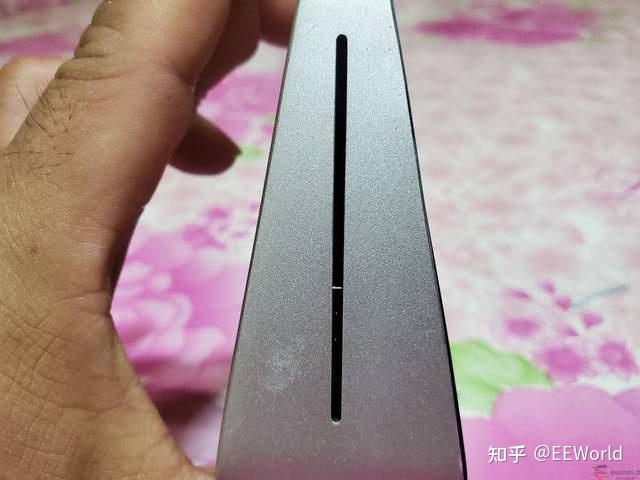

左侧是长条孔，为空气进气孔，不需要任何过滤，直接进去。通过涡轮扇排出。

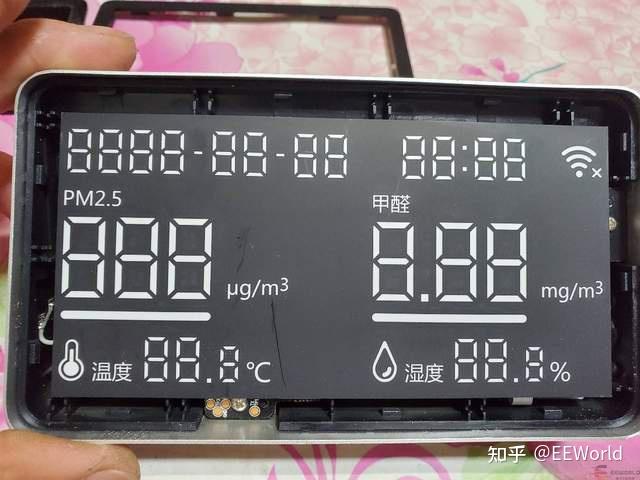

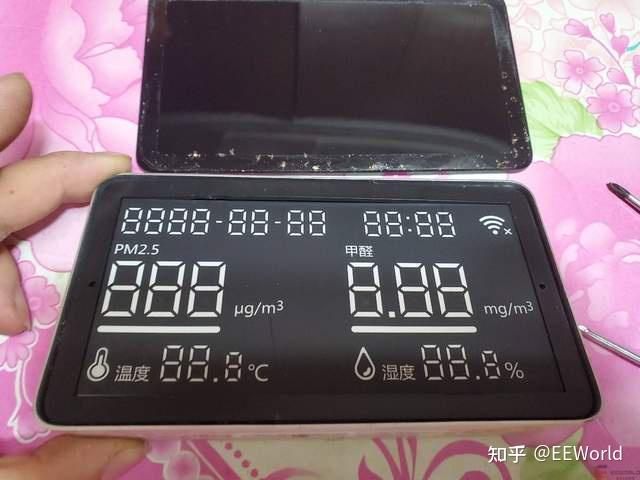

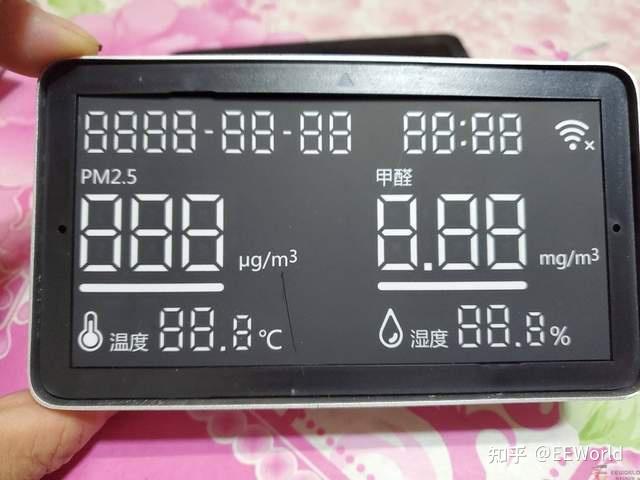

打开方式，把盖板显示打开，使用胶黏的。时间久了有缝隙，不需要太用力就可以打开。
内部一个框架，两边有个小孔，不是螺丝孔。
取下框架，两边各有一颗螺丝，固定主板。底部有测试点。

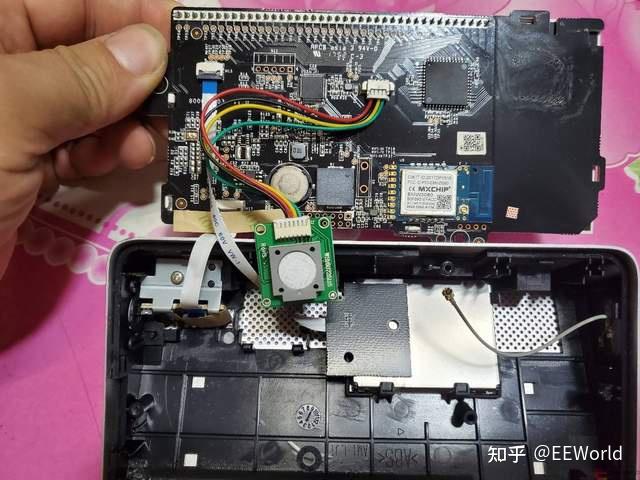

取下螺丝，拿下主板，拔下wifi天线，还有空气检测的天线，绿色的应该是甲醛检测吧。

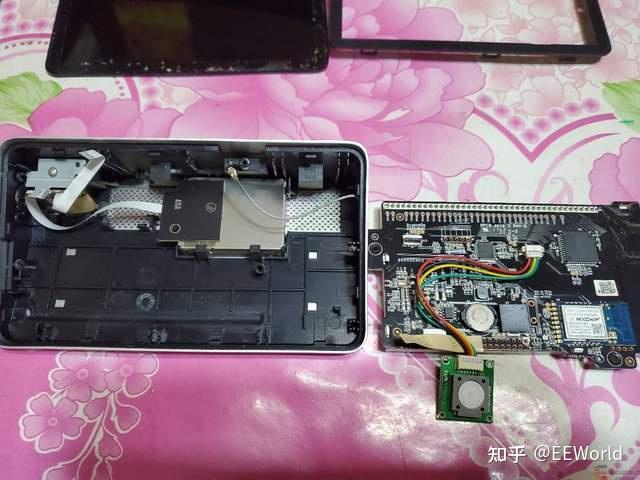

取下主板。先看下内部还有什么。

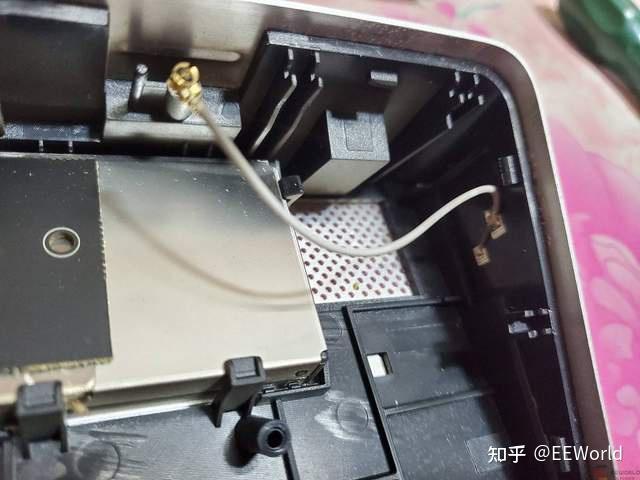

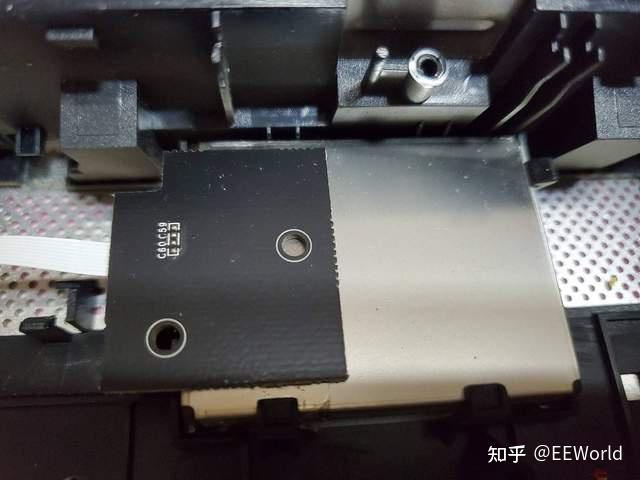

天线，在塑料壳上。

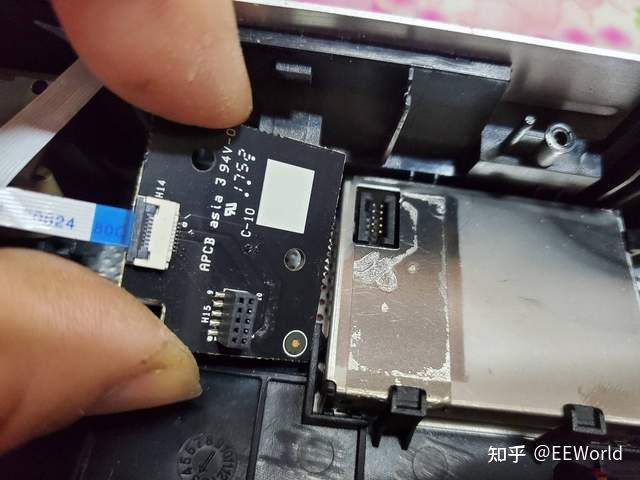

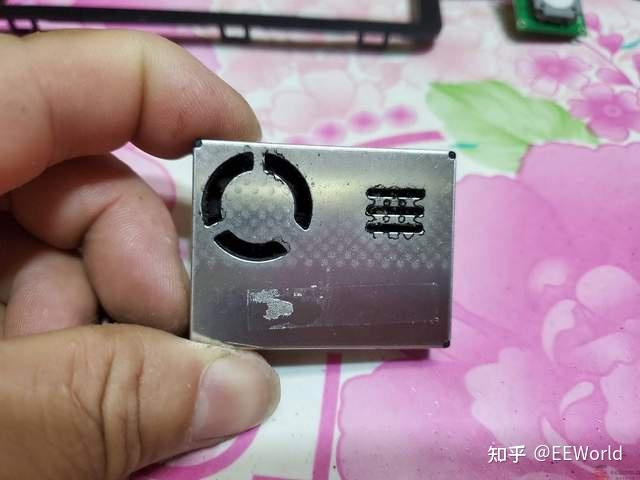

这个检测PM2.5的，上面一块小板。通过排线连接主板。
取下小板，10pin接口，使用双面胶粘贴。
核心元件，检测空气质量的，需要有风扇来循环空气。

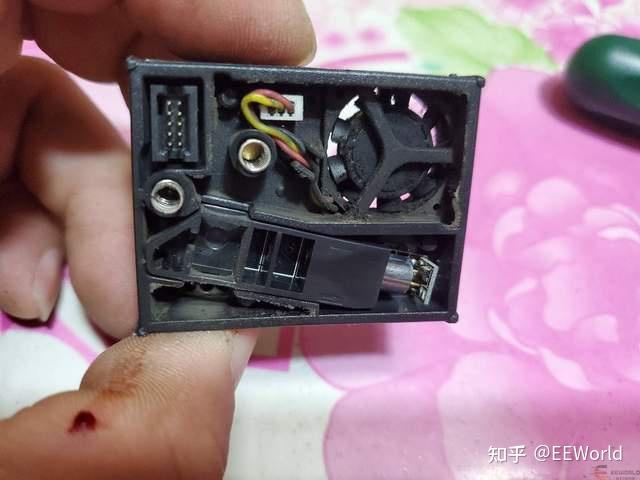

不好拆，是钢结构框架，拆的时候使用螺丝刀，把手给怼初雪了。四面都使用两个卡扣固定，贴合的非常严丝合缝的。

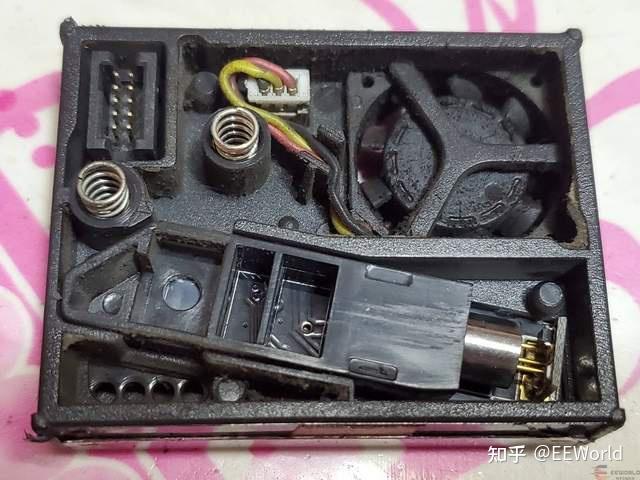

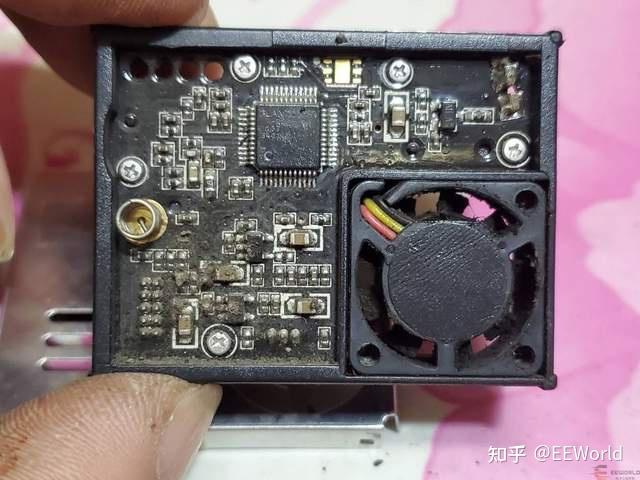

分三部分，主板风扇，还有个检测设备，感觉跟光纤收发器差不多的元件。
PM2.5 检测装置的核心就是 “让空气中的微小颗粒与光或射线发生作用，再把信号转换成浓度”。
光散射法（Laser Scattering）——最常见，家用空气检测仪普遍使用
原理步骤：
- 装置中有一个 激光二极管光源，持续发出激光。
- 风扇将空气吸入检测腔室，空气中的颗粒（PM2.5）进入光路。
- 当激光照射到悬浮颗粒时，光会被散射
- 光电探测器接收散射光，信号强弱与颗粒大小、数量相关。
- 通过算法统计光脉冲强度和次数，换算出 颗粒物浓度（μg/m³）。
优点：响应快、成本低、体积小。
缺点：易受湿度影响；需要定期校准。

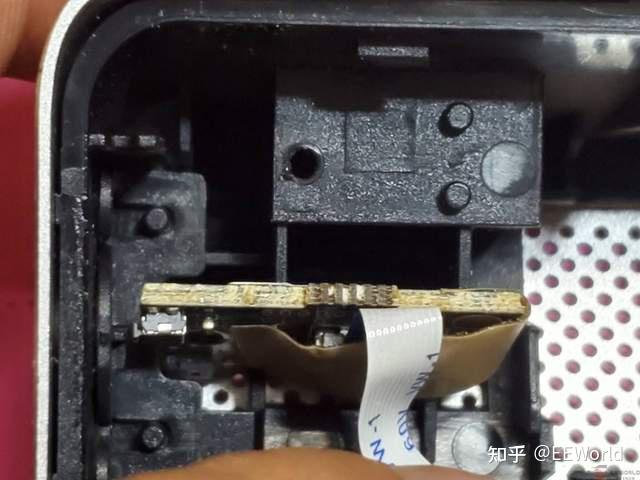

这个小板是wifi按键与充电小板，两个一起放在小板上。

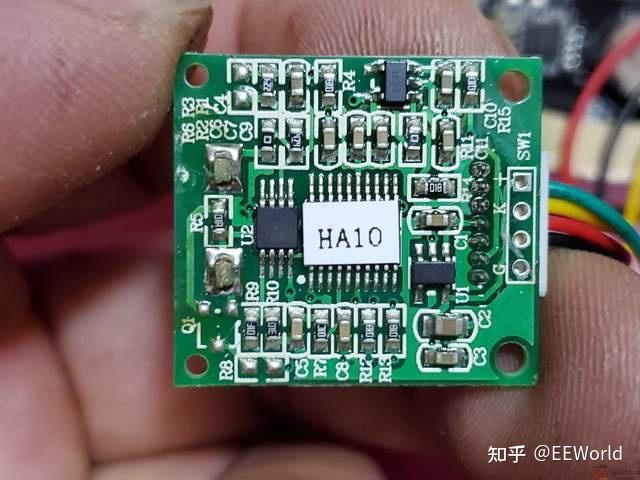

再来看主板其他元件，通过4根线连接出来的，是检测甲醛的，wifi小板直接焊接在主板。
甲醛检测装置的原理主要有几种，不同类型的传感器工作方式不一样。整体逻辑是：让甲醛分子与某种敏感元件发生物理或化学作用，再把这种变化转化为电信号，从而得到浓度数值。常见的原理如下：
- 电化学传感器法（主流，精度较高）
工作原理：
- 甲醛分子通过扩散进入传感器内部。
- 在电解液和电极上发生氧化/还原反应：
- HCHO + H_2O \rightarrow CO_2 + 4H^+ + 4e^-
- 电流大小与甲醛浓度成正比。
优点：灵敏度高、选择性好。
缺点：寿命有限（1~2年），受温湿度影响。
- 半导体气敏元件（MOS法）
工作原理：
- 传感器表面覆盖一层金属氧化物（如 SnO₂）。
- 当甲醛分子接触传感器时，会与吸附在表面的氧离子发生反应。
- 反应改变了金属氧化物的电导率。
- 电阻变化与甲醛浓度相关。
优点：成本低，适合家用检测仪。
缺点：选择性差，容易受酒精、苯等干扰
- 光学法（高端实验室常用）
原理：
光声光谱（PAS）：甲醛分子对特定波长的红外光有吸收 → 吸收后产生热效应 → 形成声波 → 麦克风检测声波强度 → 计算浓度。
紫外吸收法：甲醛对特定紫外波段有吸收，通过检测光强衰减来得到浓度。
斐讯 M1 空气检测仪用的是 电化学传感器 来检测甲醛。
原因：
- 官方当时宣传过“专业级电化学甲醛传感器”，而不是便宜的 MOS 气敏电阻。
- 电化学传感器对甲醛的选择性比 MOS 好，不容易被酒精、香水、油烟干扰。
- 斐讯 M1 主打“家用空气质量检测”，其 PM2.5 用激光散射法，甲醛用电化学法，温湿度用常规传感器，这样组合比较常见。
所以，斐讯 M1 的甲醛检测原理是电化学反应法，寿命大约 1～2 年，需要注意传感器会随时间老化、飘移。
