极空间 Z4S 更换散热风扇与散热改造
这阵子家里放 NAS 那块区域时不时听着有点 “滋~~~” 一样的声音，和电流声一样，还以为 UPS 要挂了，排查过程无意中手按到一下极空间的顶盖，居然声音立马没了，这才发现居然是 NAS 的声音。
后面蹲了一会观察，发现用力按一下顶盖声音能消失几秒，然后过几秒又开始类似电流声，估摸了一下要么是里头风扇问题了。

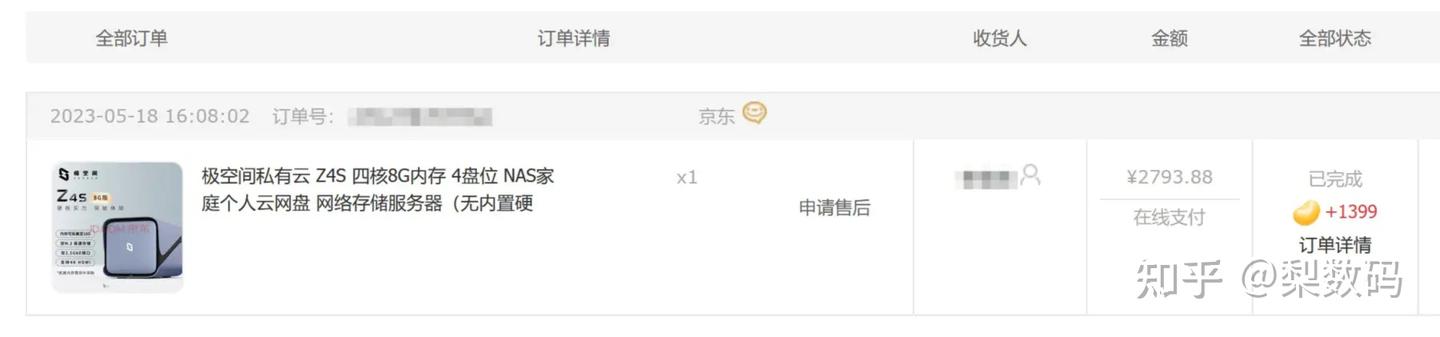

看看购买记录也差不多快三年了，这种东西也不会给配什么滚珠轴承扇子，普通油轴寿命也就大多三四万小时，这跑了三年两万多小时出点幺蛾子也正常。
换风扇的流程其实极空间自家的论坛里也有，不过那个论坛是极空间 APP 里内部的，公网游客看不了，很不方便，万一官方哪天来个清理旧贴啥的都可能不给看，所以我这边还是来水一篇当个参考记录了。
对于极空间 Z4S 的维护，拆机前需要准备以下东西：
1. 批头齐全质量好点的螺丝刀一套，需要带 H2.0 六角批头；
2. 风扇长胶钉至少 4 枚以上；
3. 软毛刷一把；
4. 酒精湿巾一包（可选），用于擦拭导热垫出油；
5. 机子已过保（在保就别瞎折腾了）。

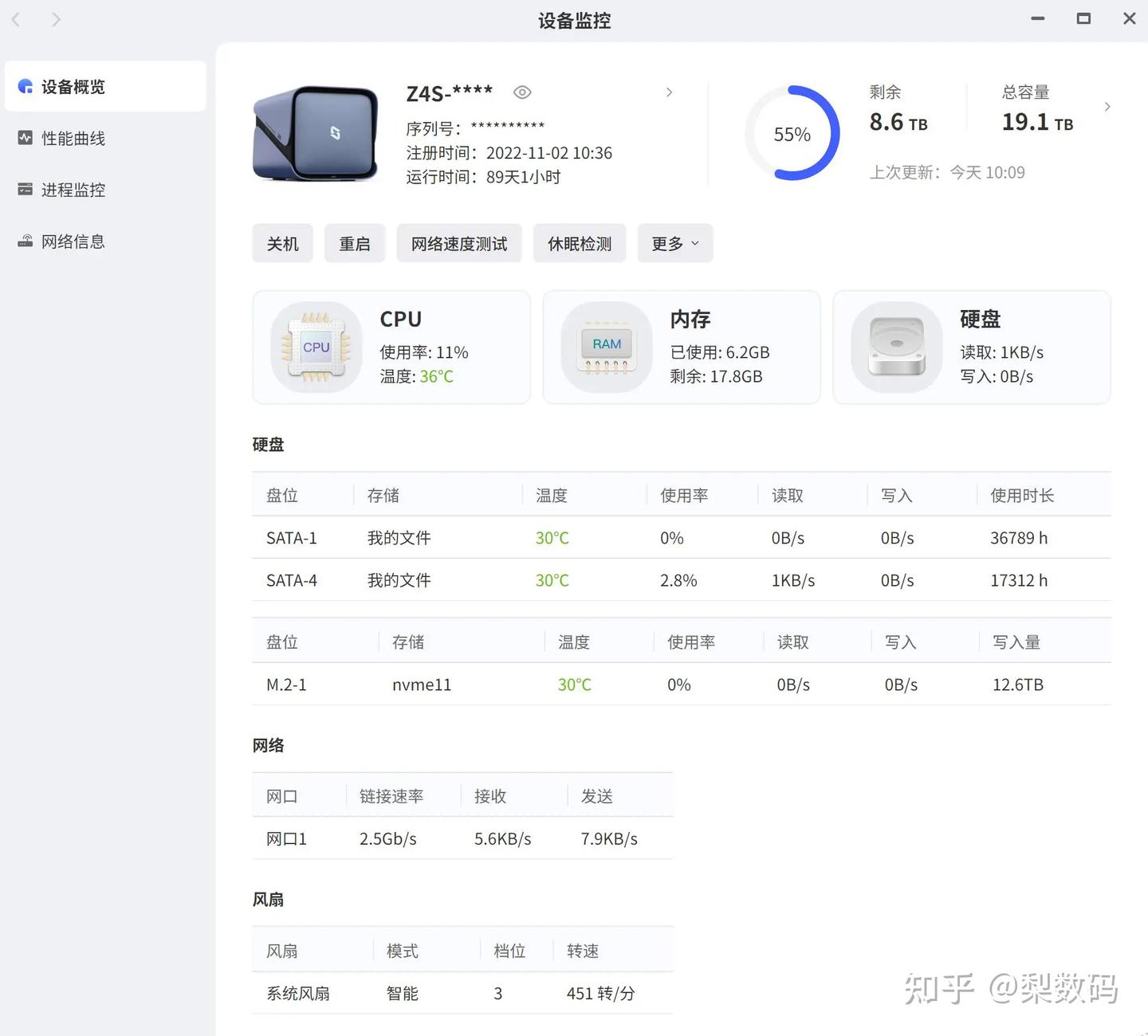

拆机前温度监控也截个图，室温 18 度时，低负载 CPU 基本 35 度左右：

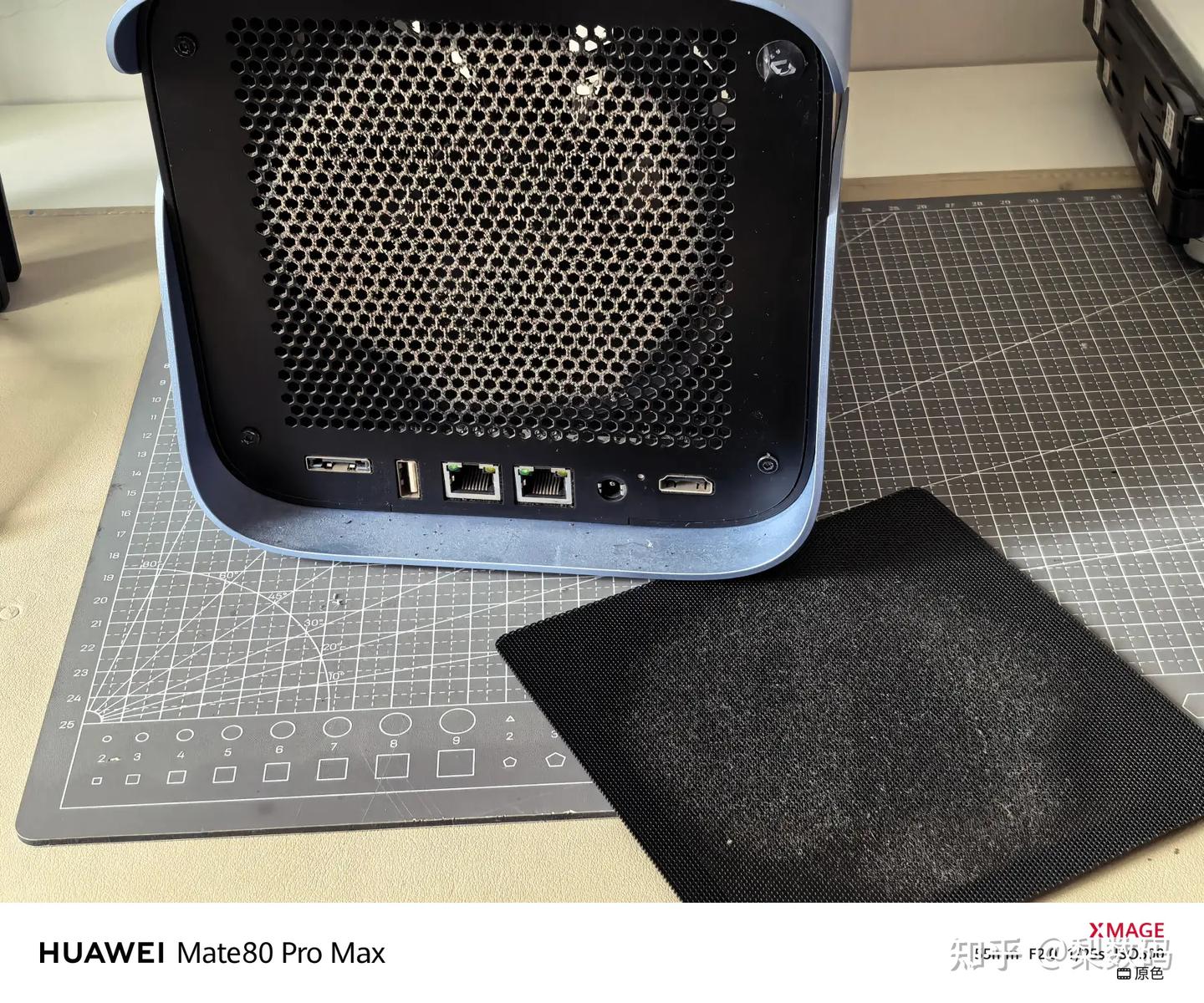

拆机前惯例先把硬盘都取出，后进风我自己贴了个防尘网，拿下来一看网面上灰倒不多，机子上直接一个印子：

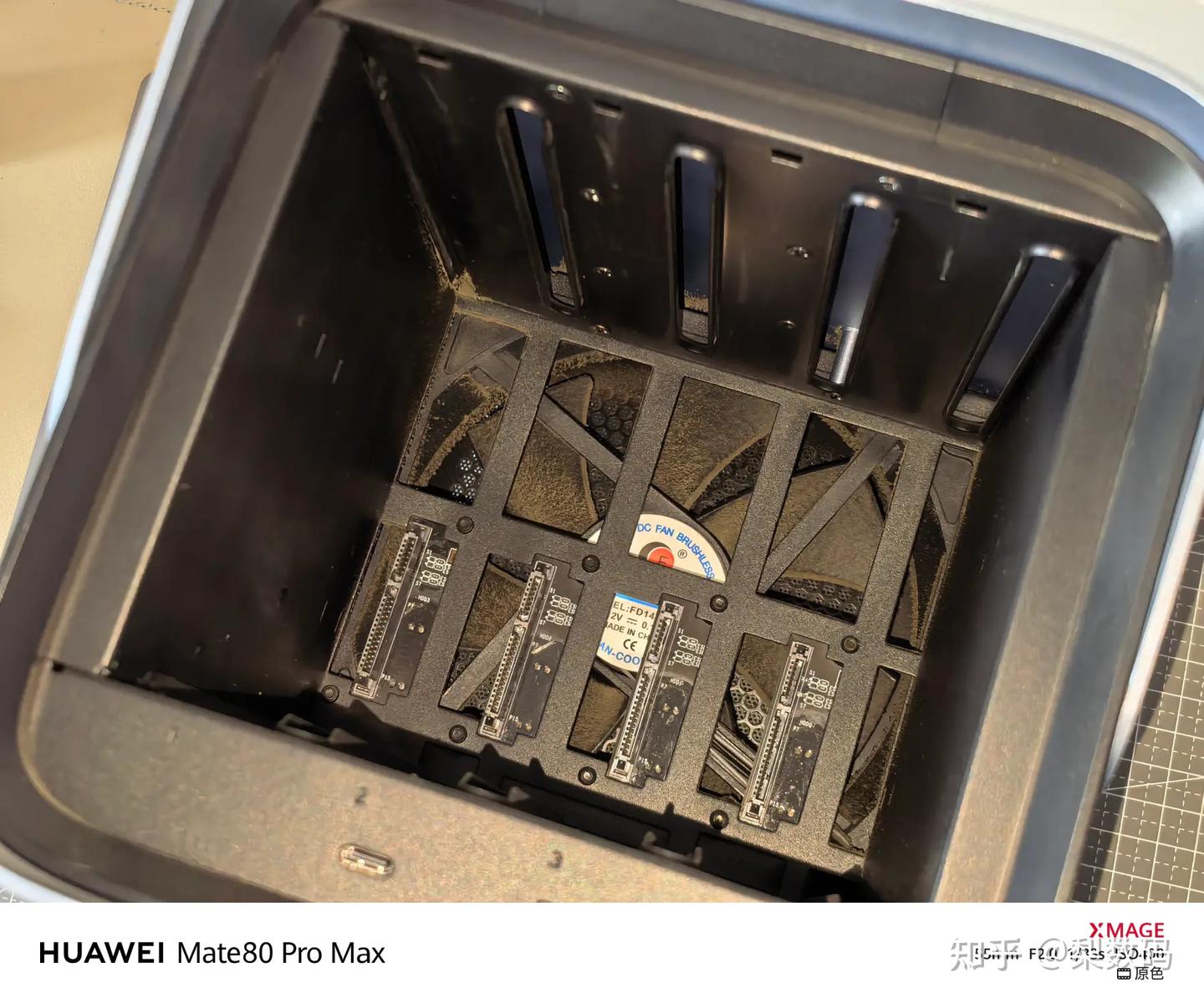

硬盘仓里照一下，看起来风扇灰也不少：

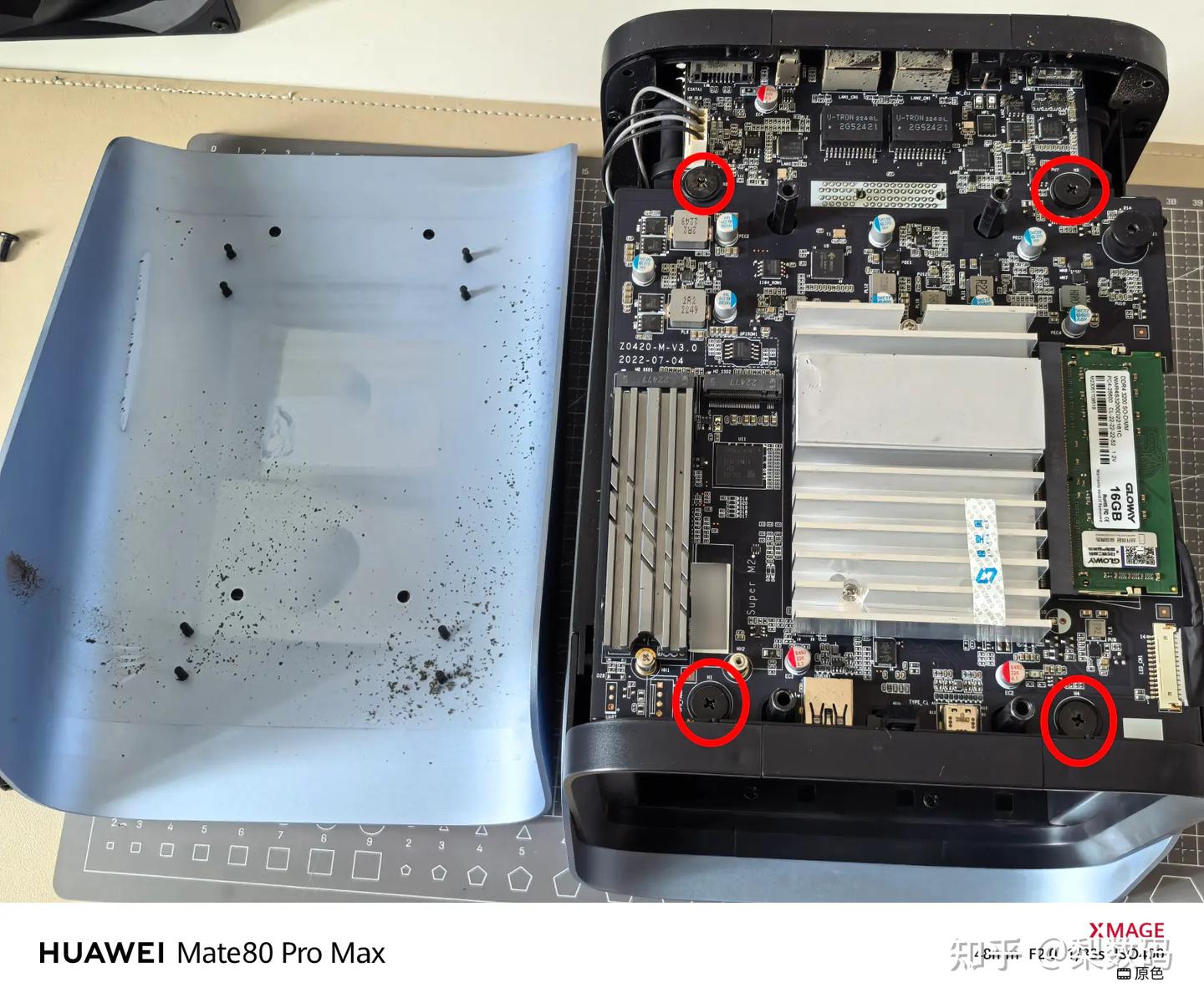

拆机反正就底部四颗螺丝，可以直接取下底壳：

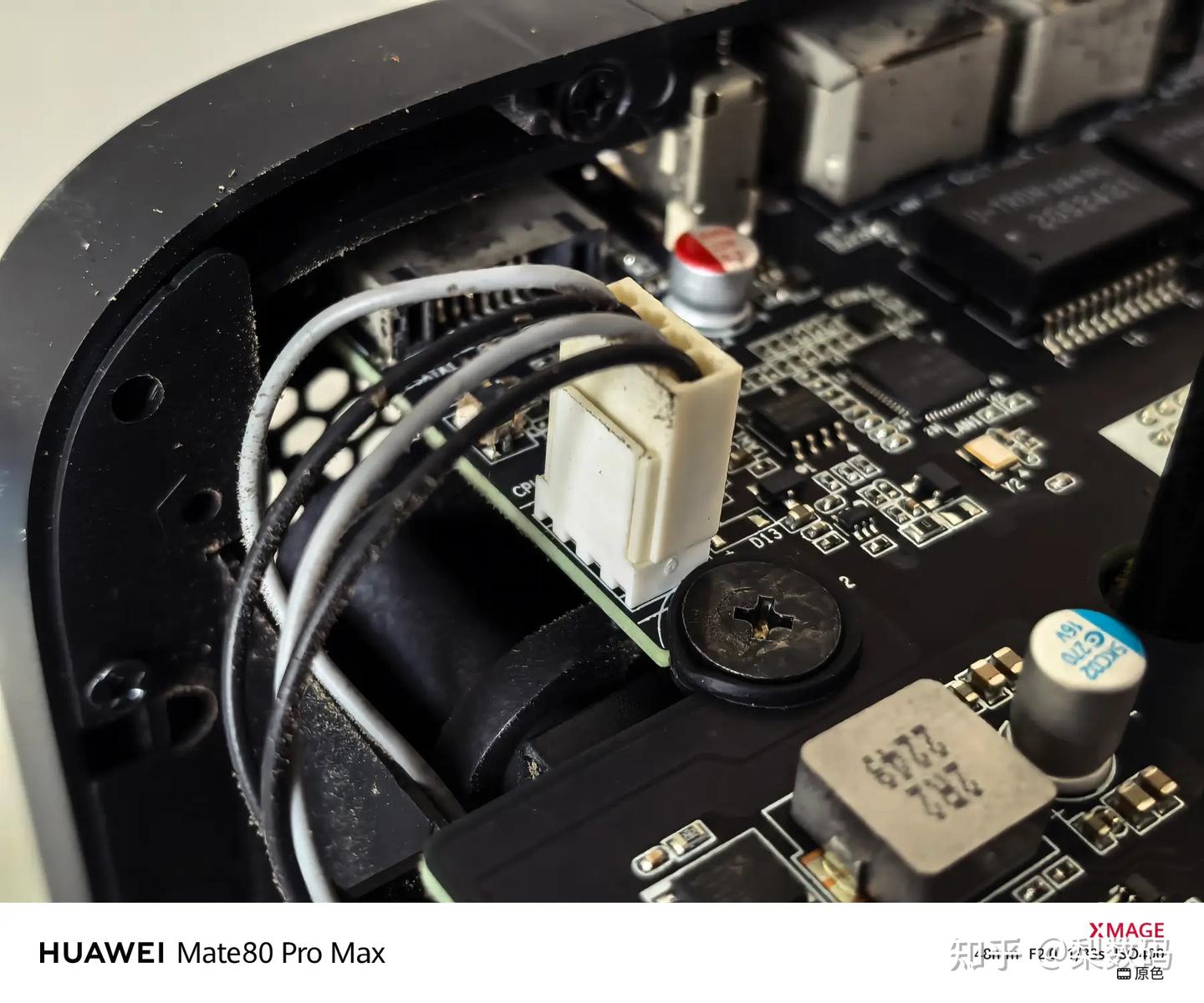

左上角就是风扇插头了，4pin 规格，可以直接拔下来：

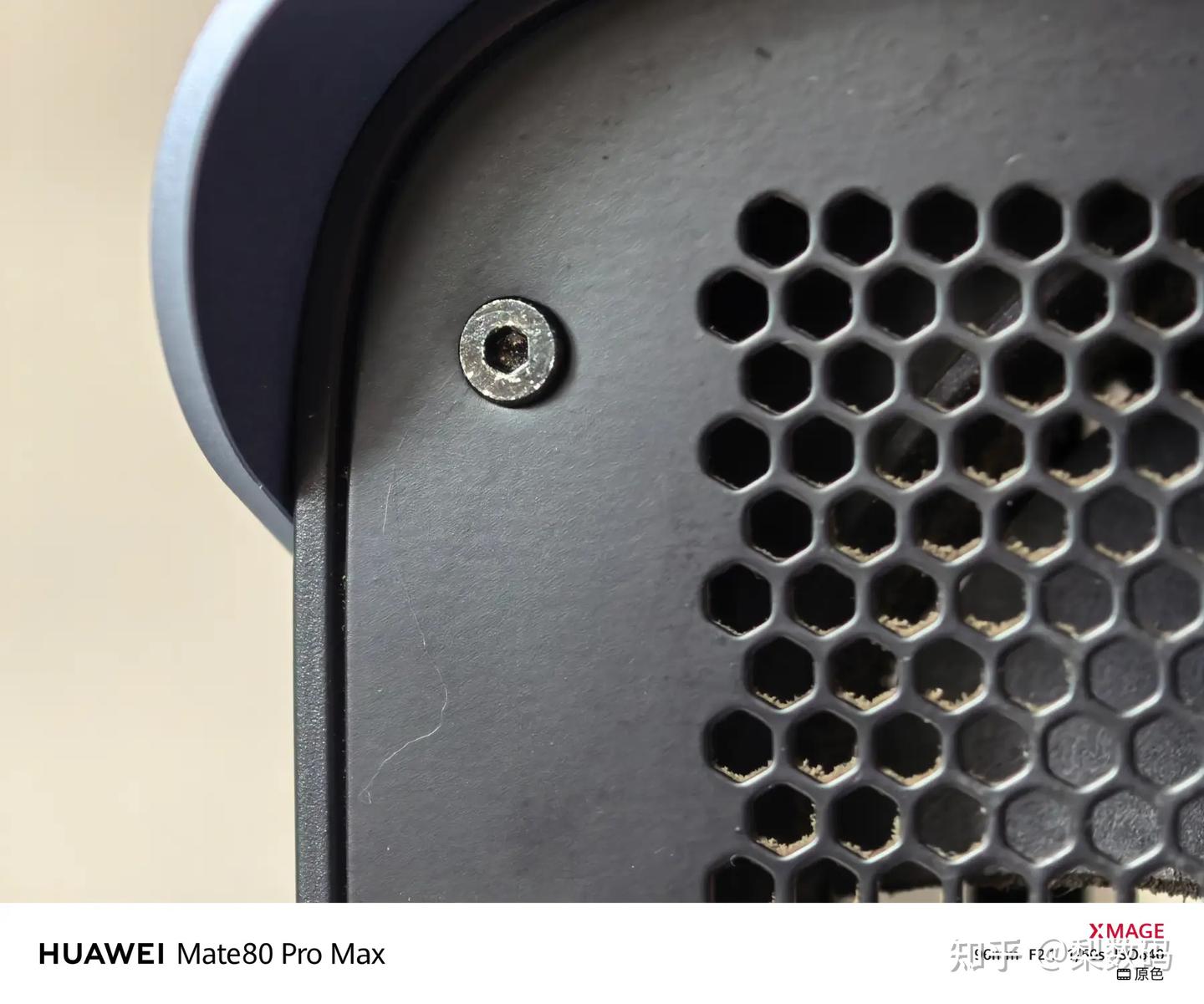

风扇进风面就是一块金属盖版，四颗内六角小螺丝固定：

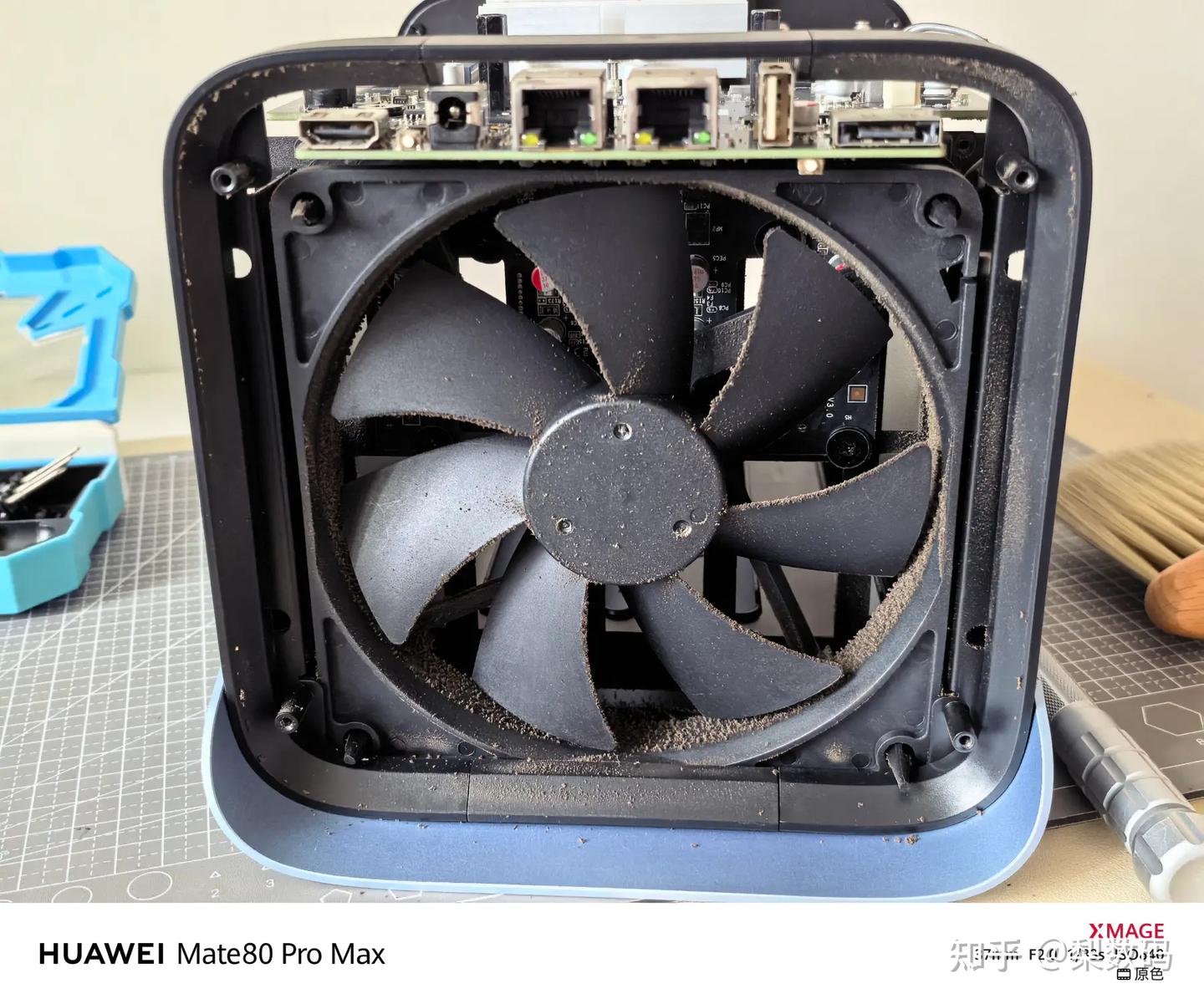

拿下盖板就看到风扇了，如果你只是正常清灰，这时候对着风扇扫扫就行，再拿湿巾把扇叶一片片擦拭一下就差不多：
如果你想拆下风扇，那务必先准备好开头说的长胶钉，Z4S 的风扇原厂也是用胶钉固定，但是经过两三年的使用，很可能都开始老化了，扯下的过程中很大概率会断裂。

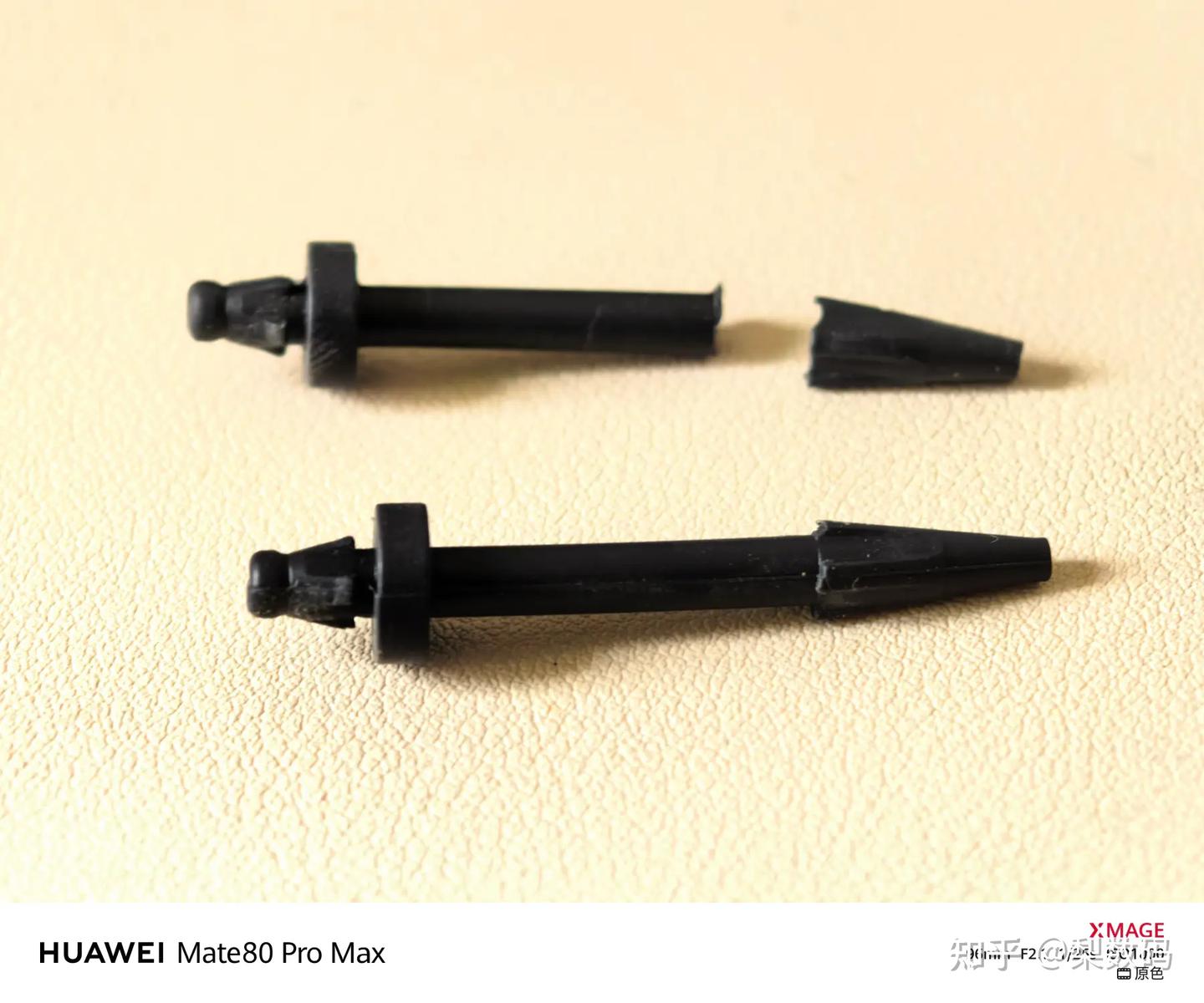

我就运气比较霉，四个胶钉拉断了俩，赶紧现场下单，第二天到货才继续折腾：

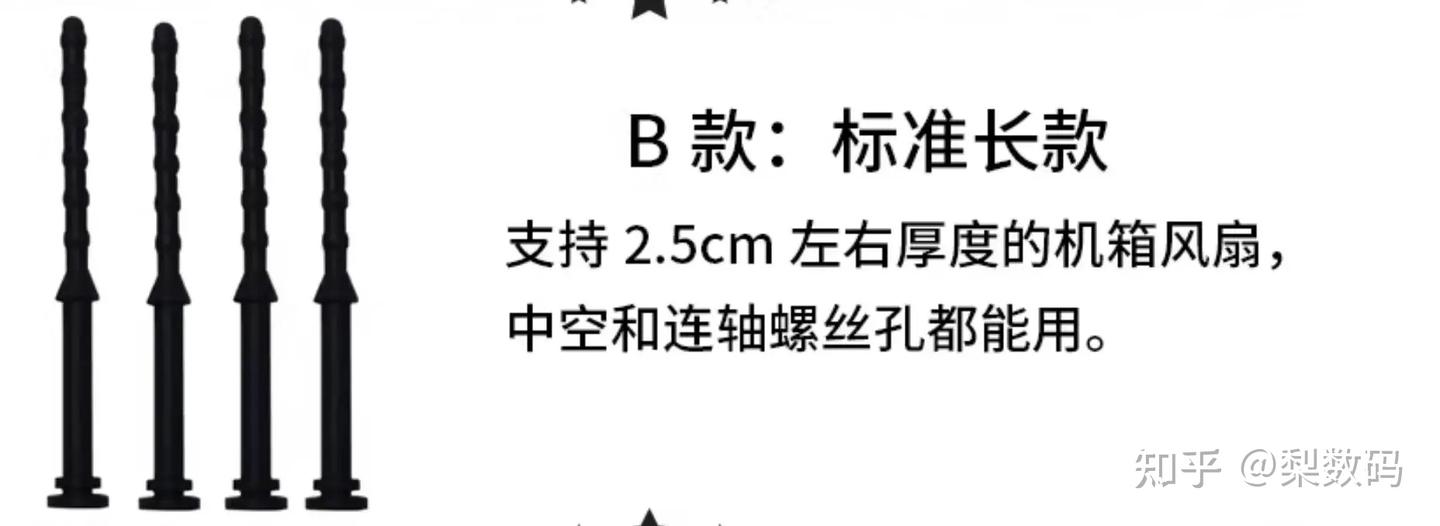

替换的话，买这种长款就行，直接穿过整个风扇的，怕搞坏可以多买几个，反正便宜：

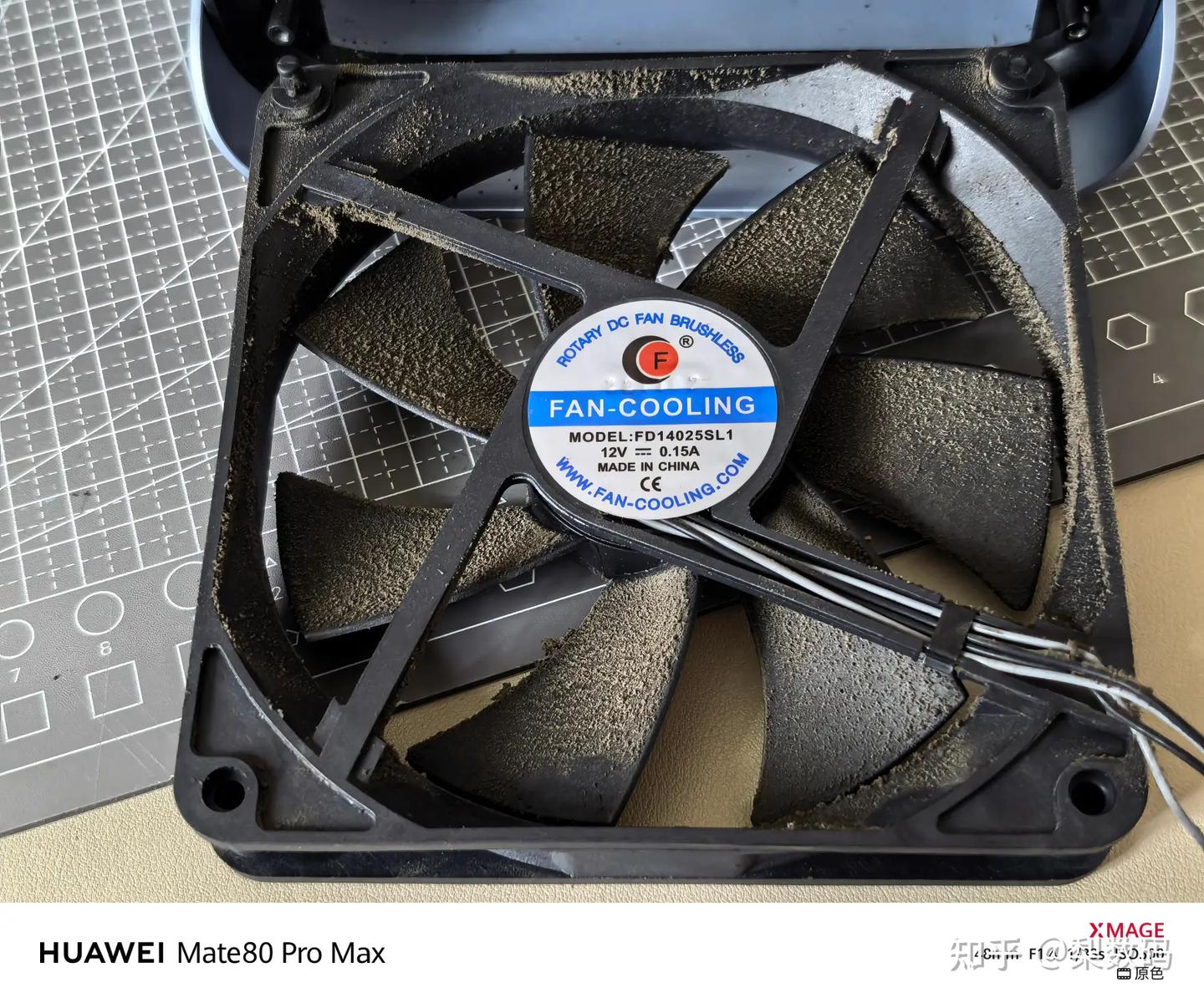

原装风扇就是普通的 14025 规格，和电脑用的 14cm 风扇外观一模一样，看标签是来自深圳风普利电子科技：
这风扇自然也是不可维护的油轴：

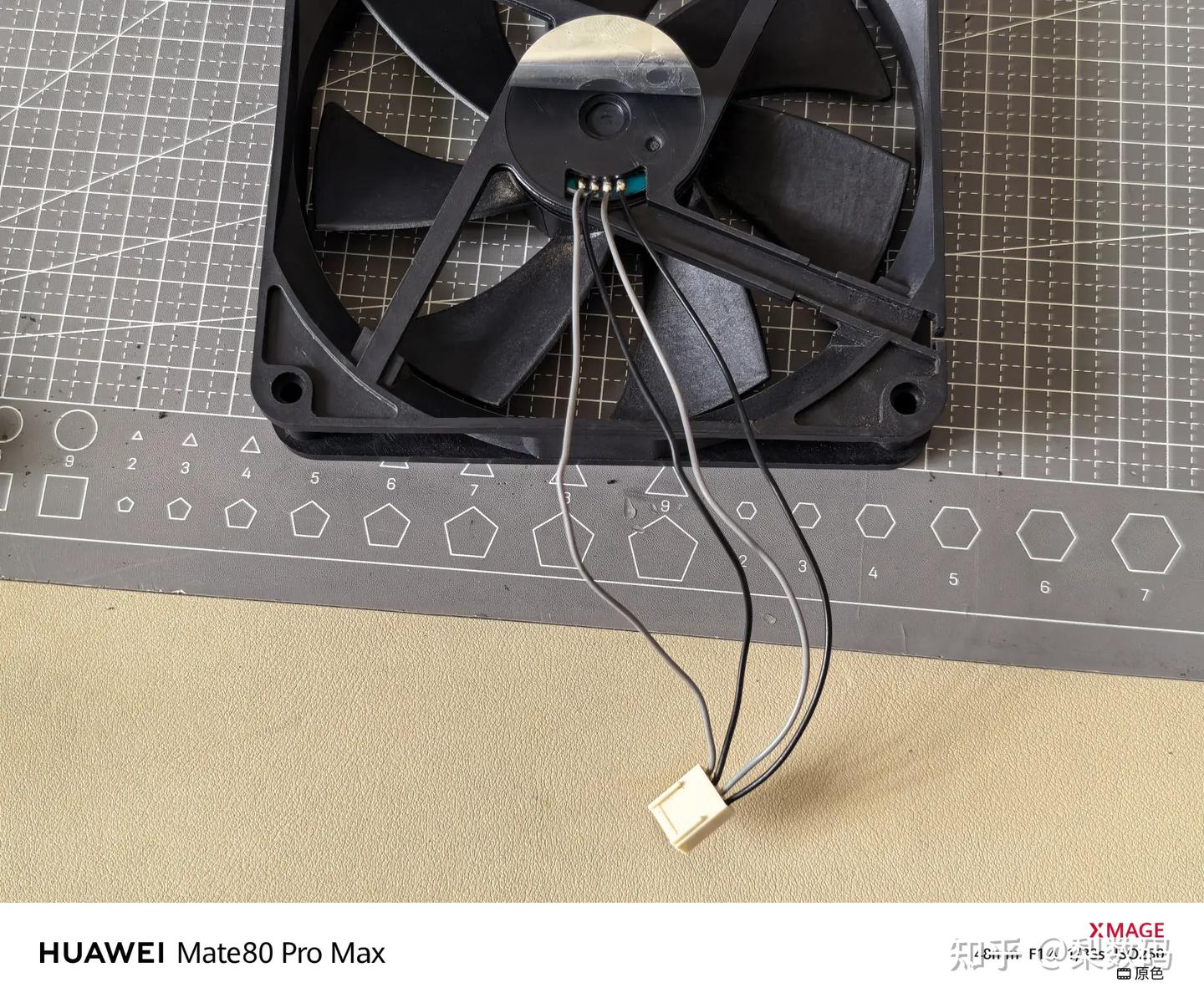

线材和插头线材对应关系：

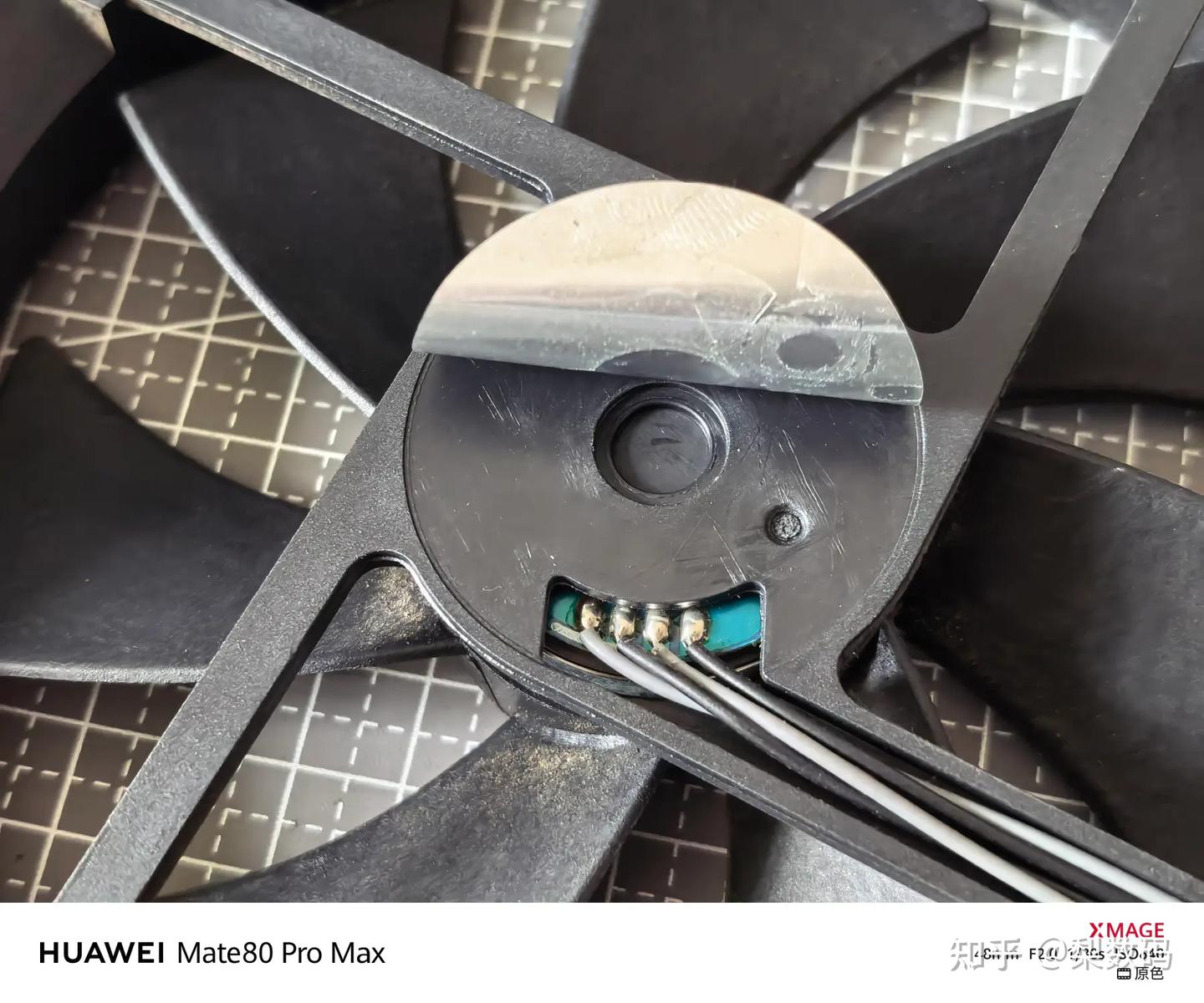

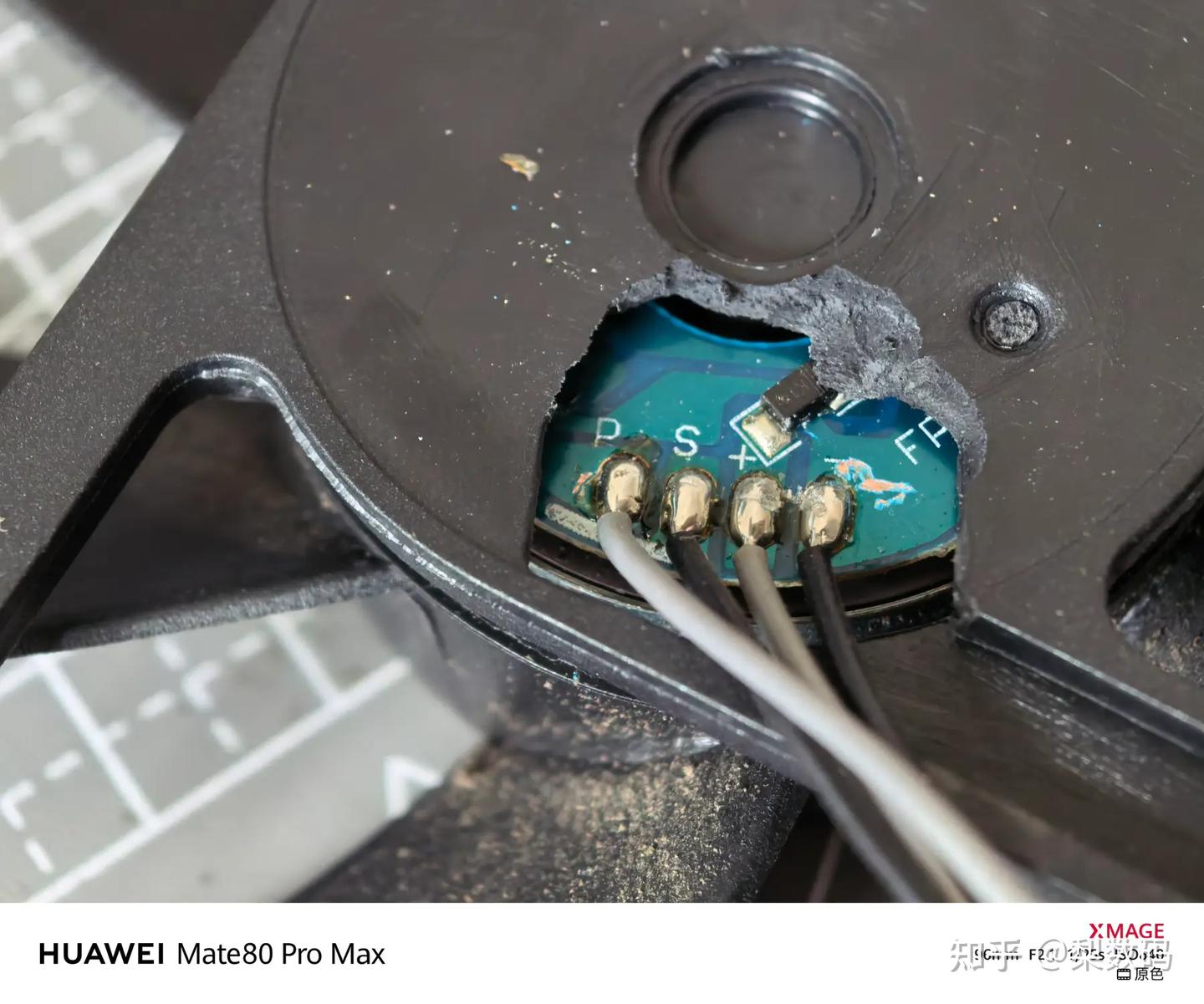

这破风扇反正也不要了，暴力掰开确认一下线材定义，P 就是 PWM 调速信号了，S 不出意外就是 SPEED 即测速信号，剩下正极和负极：

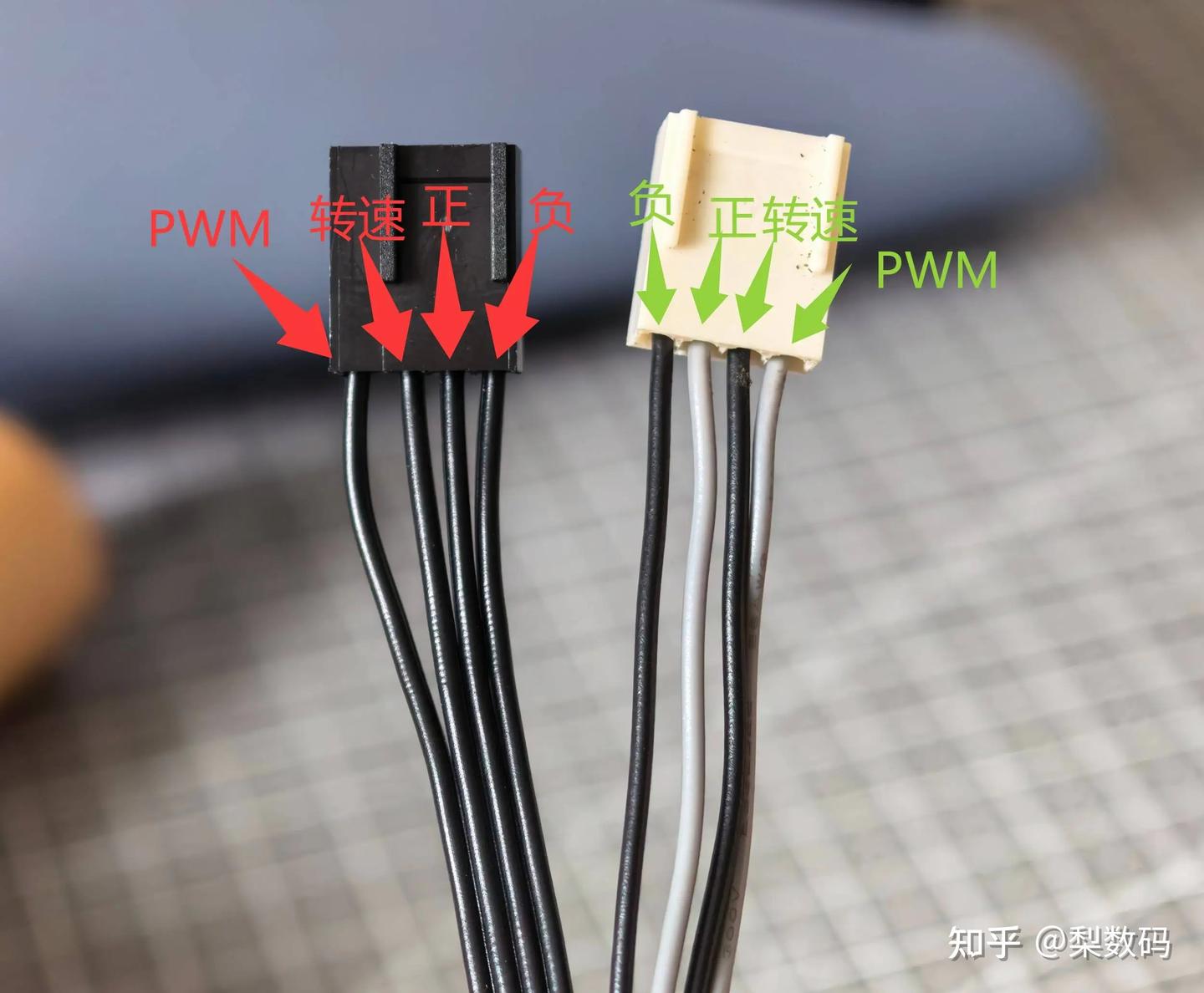

Z4S 的风扇定义和电脑的标准 4pin 是相反的，顺序倒过来，标准风扇 1234 的线序到了 Z4S 变成 4321，下图左边黑色是标准风扇，右边白色插头即为 Z4S 原厂定义，刚好镜像相反：

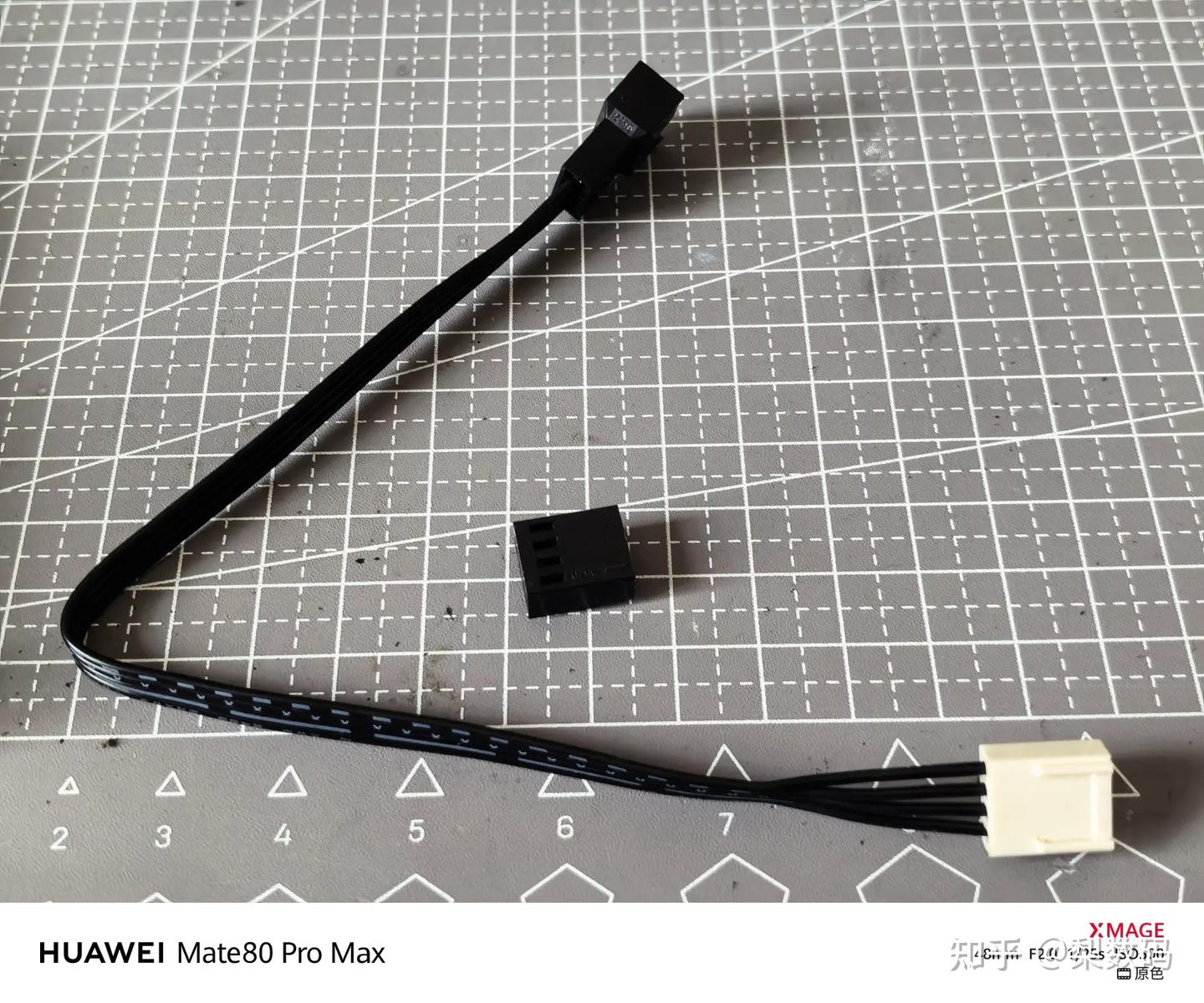

Z4S 的风扇插头防呆是 4pin 的，标准风扇是 3pin，虽然可以强插，不过我这里图个一次性解决，用一根风扇延长线，把线头退出来换成原装风扇的白色头子：

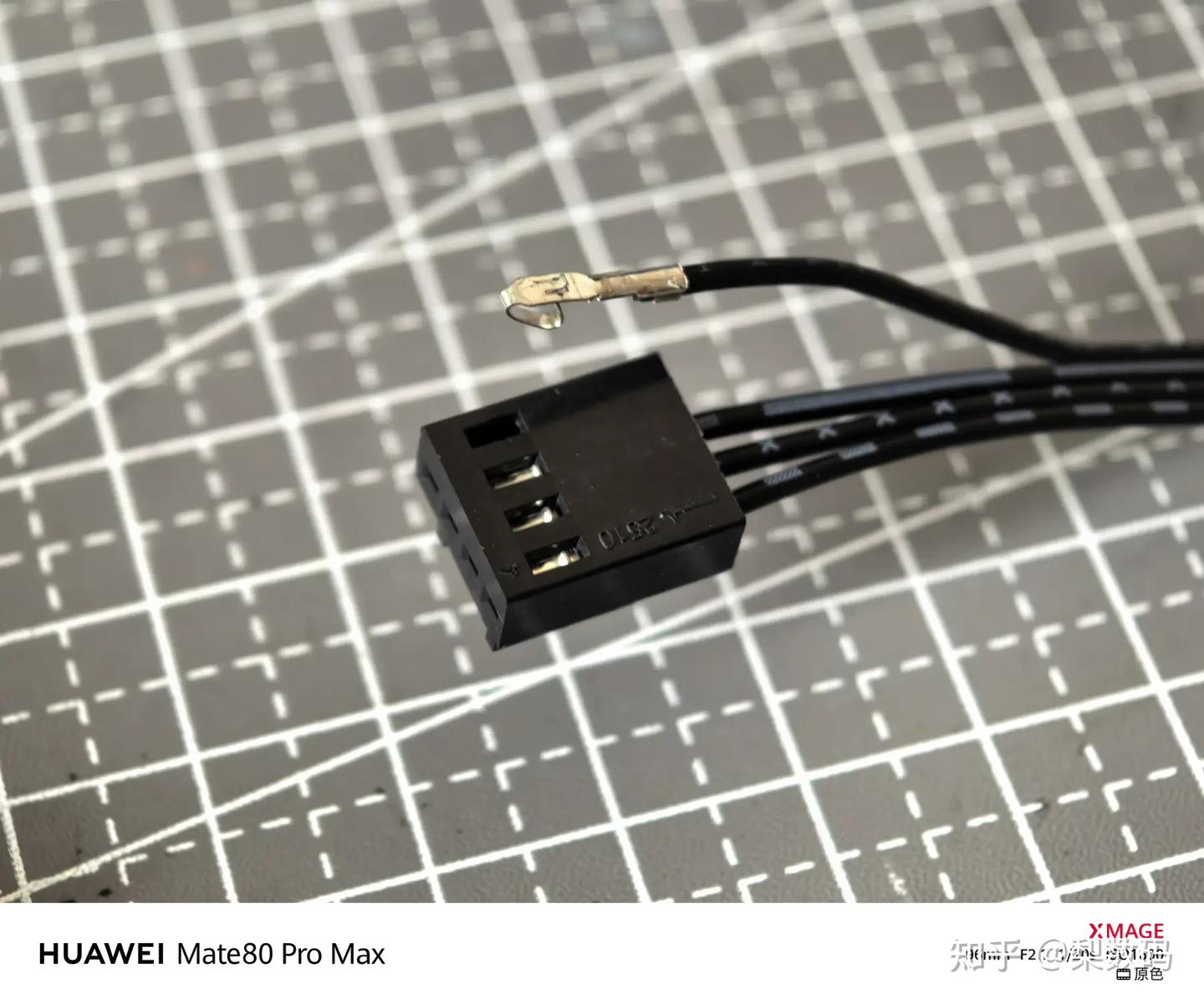

风扇这种插头都是有个倒刺防脱出，找个细小的一字批捅进去就能无损退针：
拆都拆了，主板也顺带拿下来清理一下，主板固定就是四颗大平头螺丝，开头的图上红圈里的。

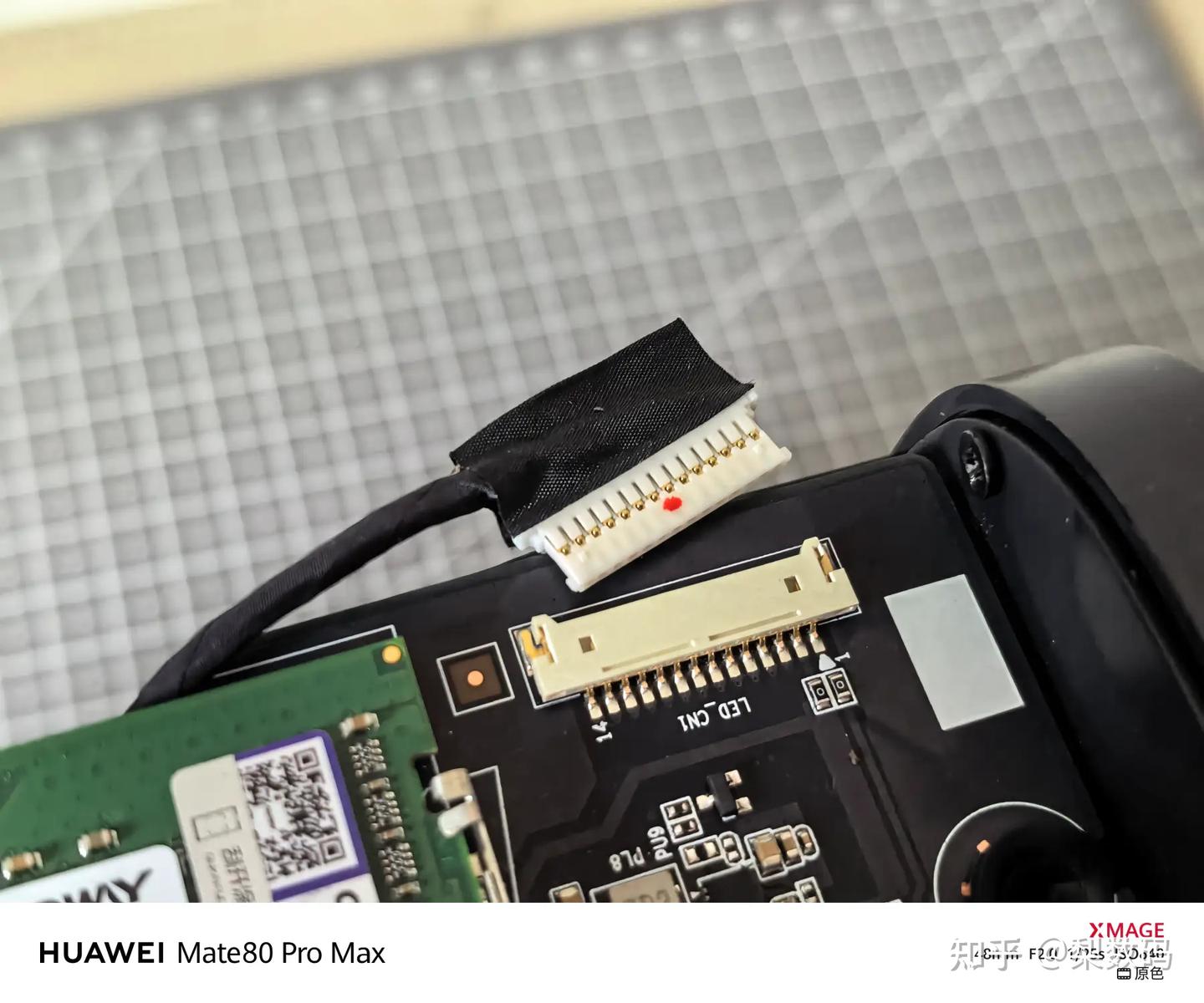

角落还有一根排线也得拔掉，是连接到侧面指示灯和开机键的，捏住黑色绝缘布水平拉出来即可：

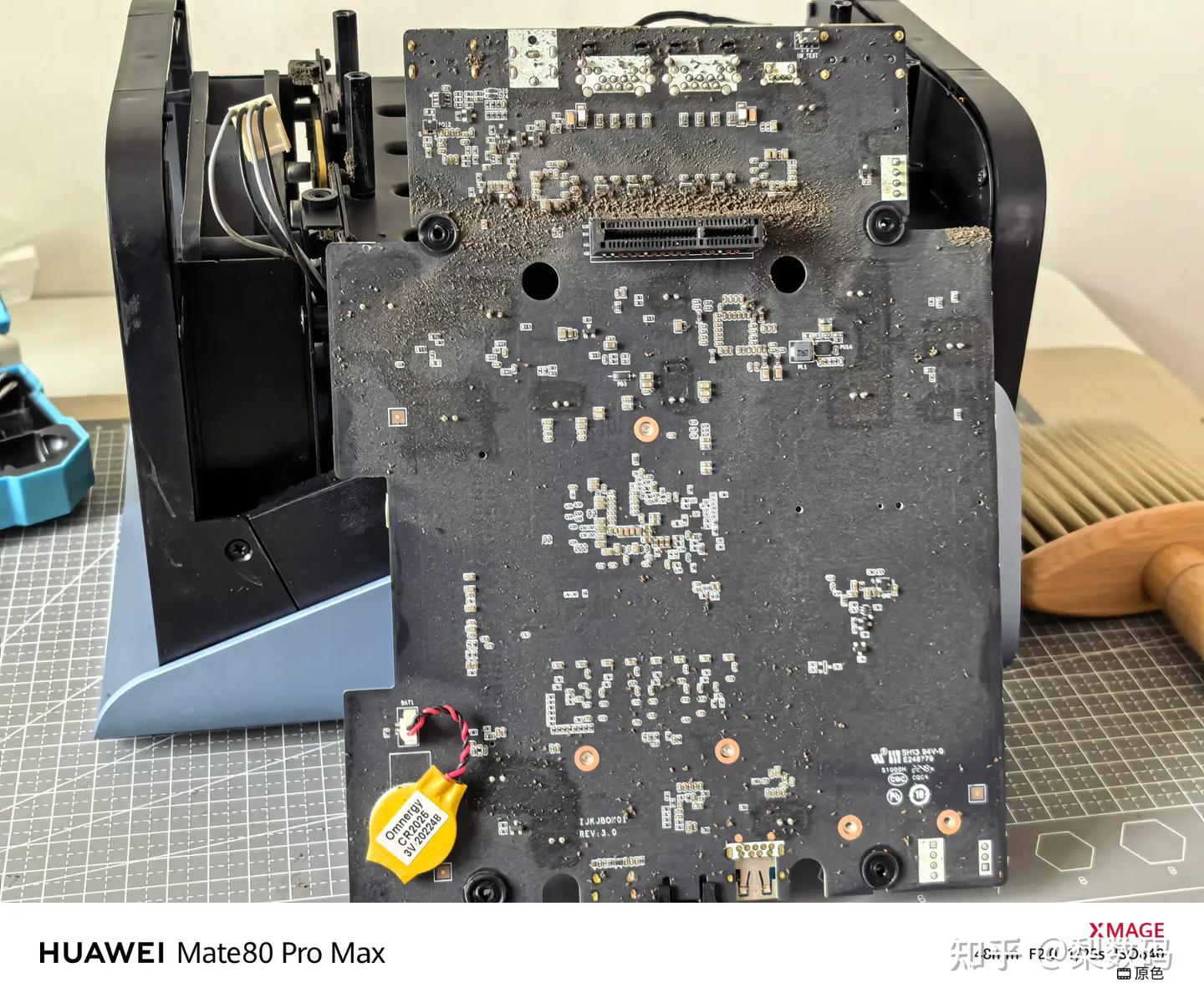

主板取下来一看，背面灰也挺大，软毛刷扫扫干净即可：

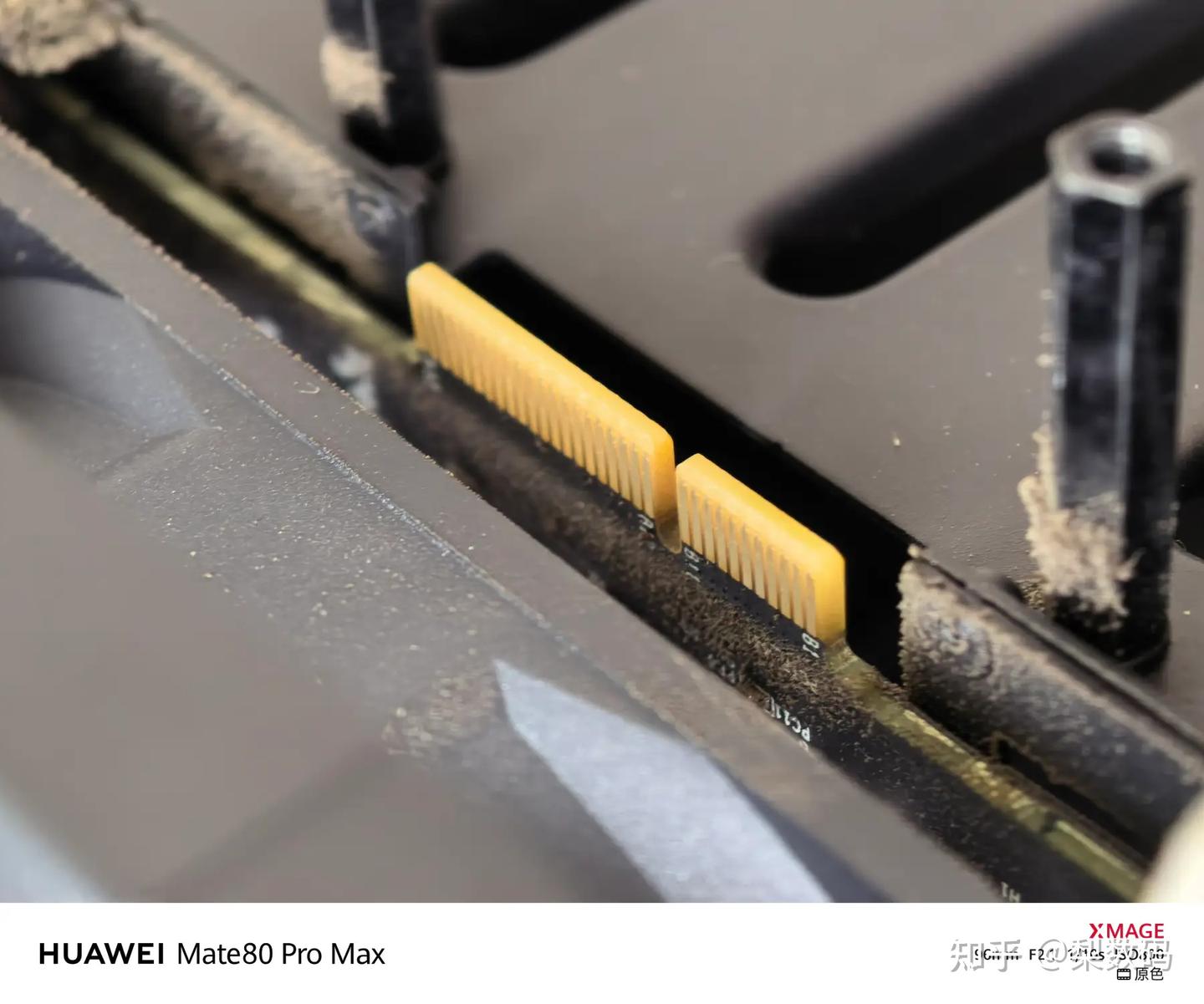

硬盘背板是用的类似 PCI-E x4 外观的金手指连接到主板：

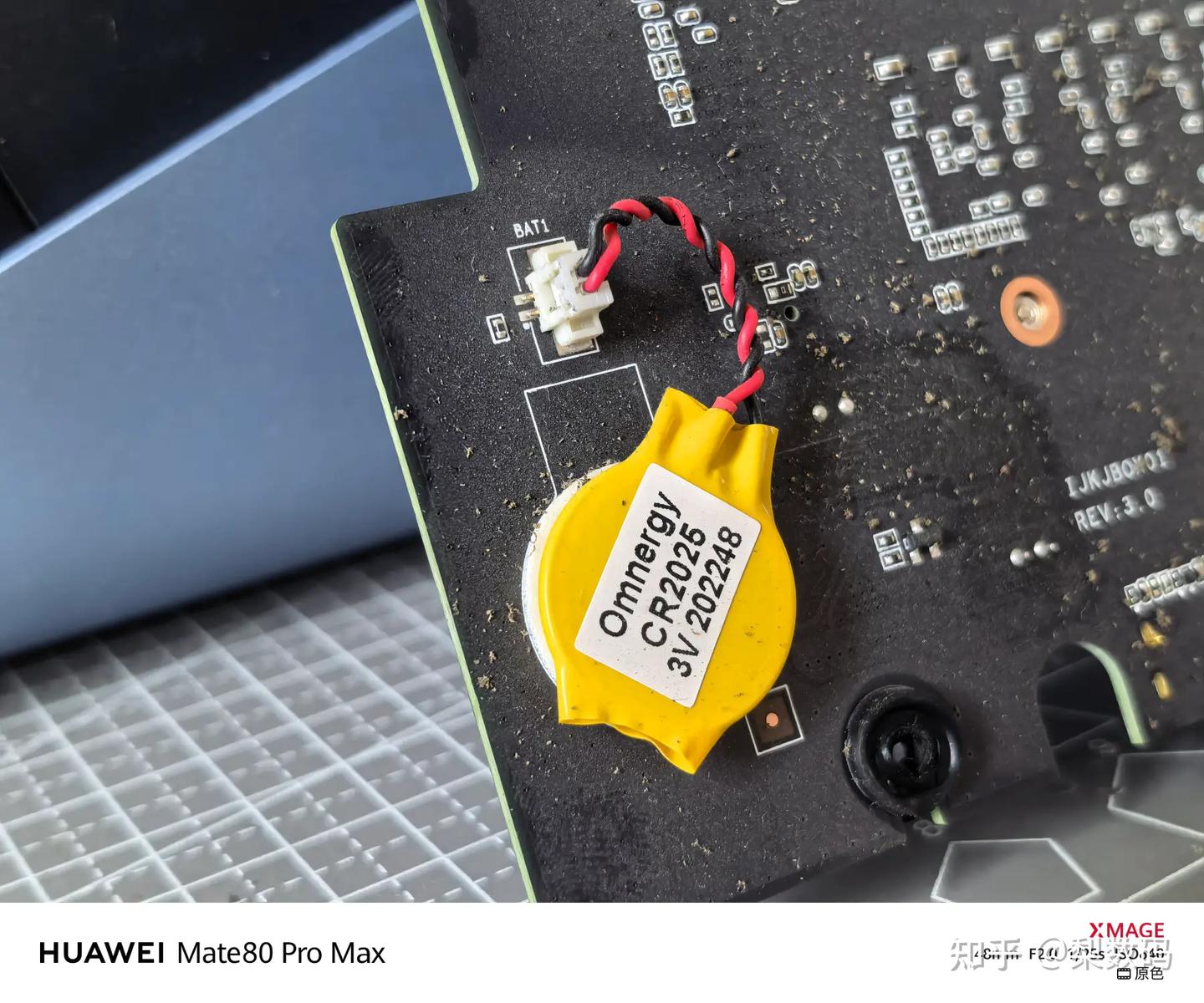

主板电池用的还是 CR2025：

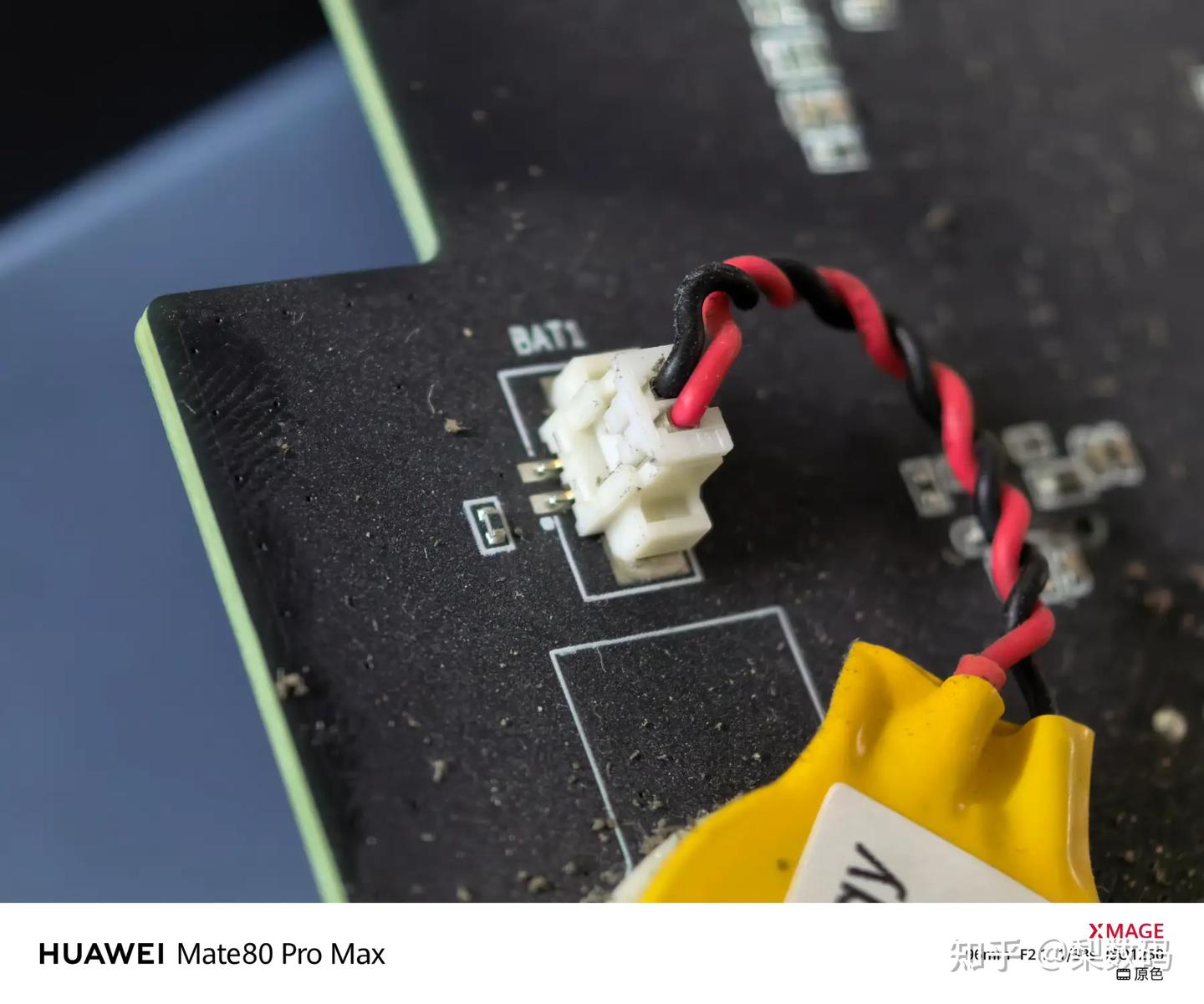

接头特写，也许有的人用得着呢：

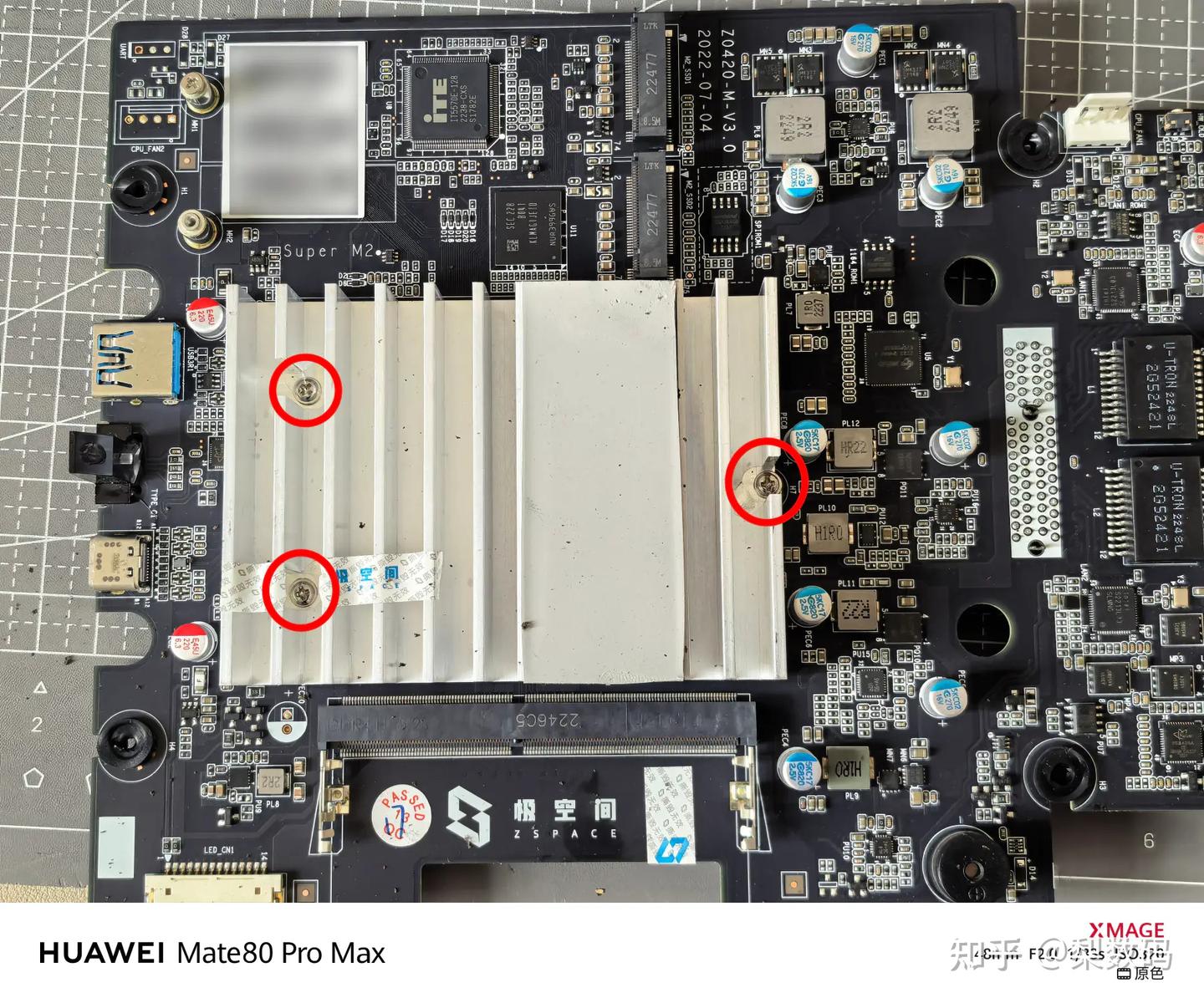

CPU 散热也连带改造一下得了，下次折腾可能又是几年后了，铝块上红圈里三颗螺丝拧掉即可取下散热器：

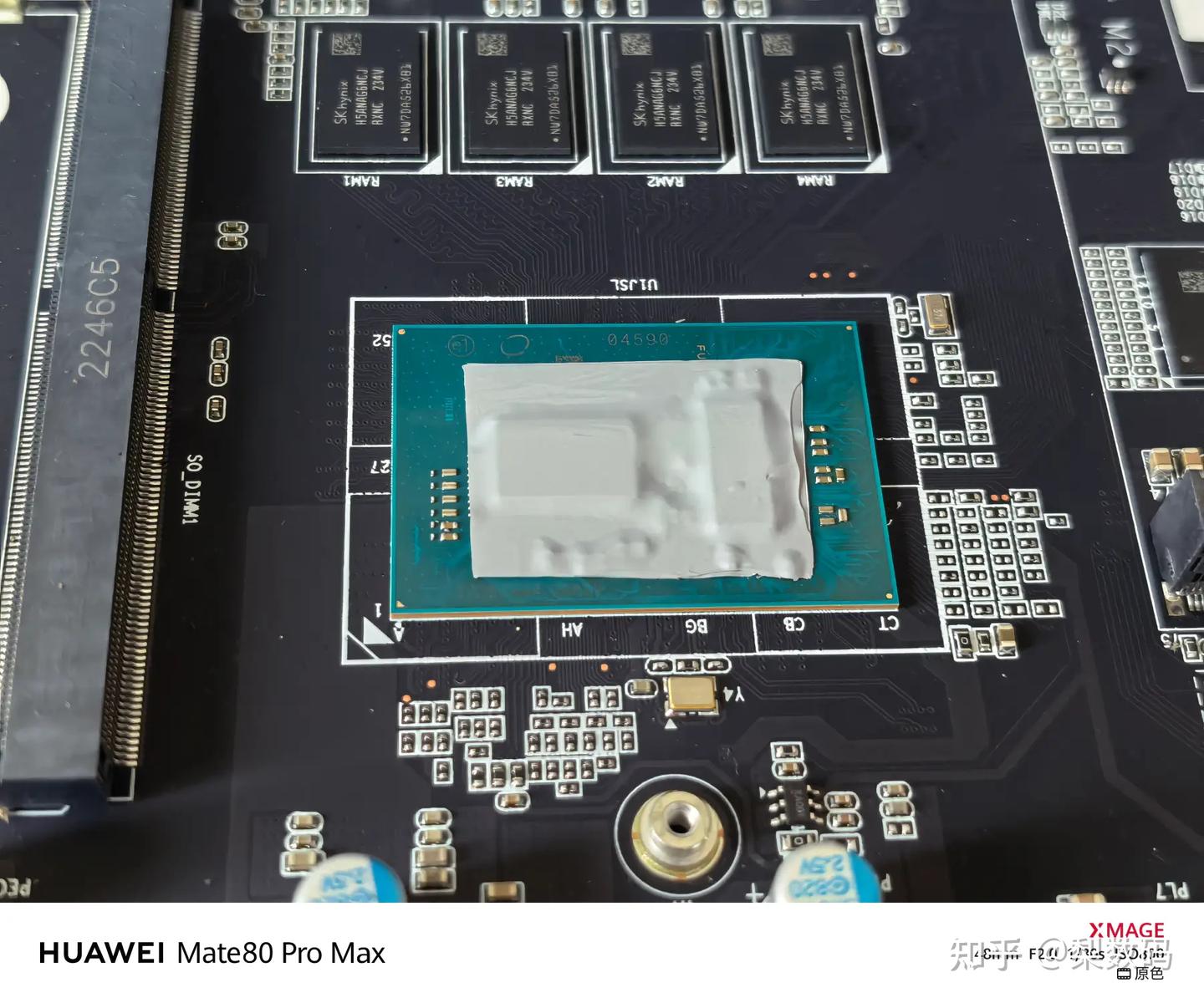

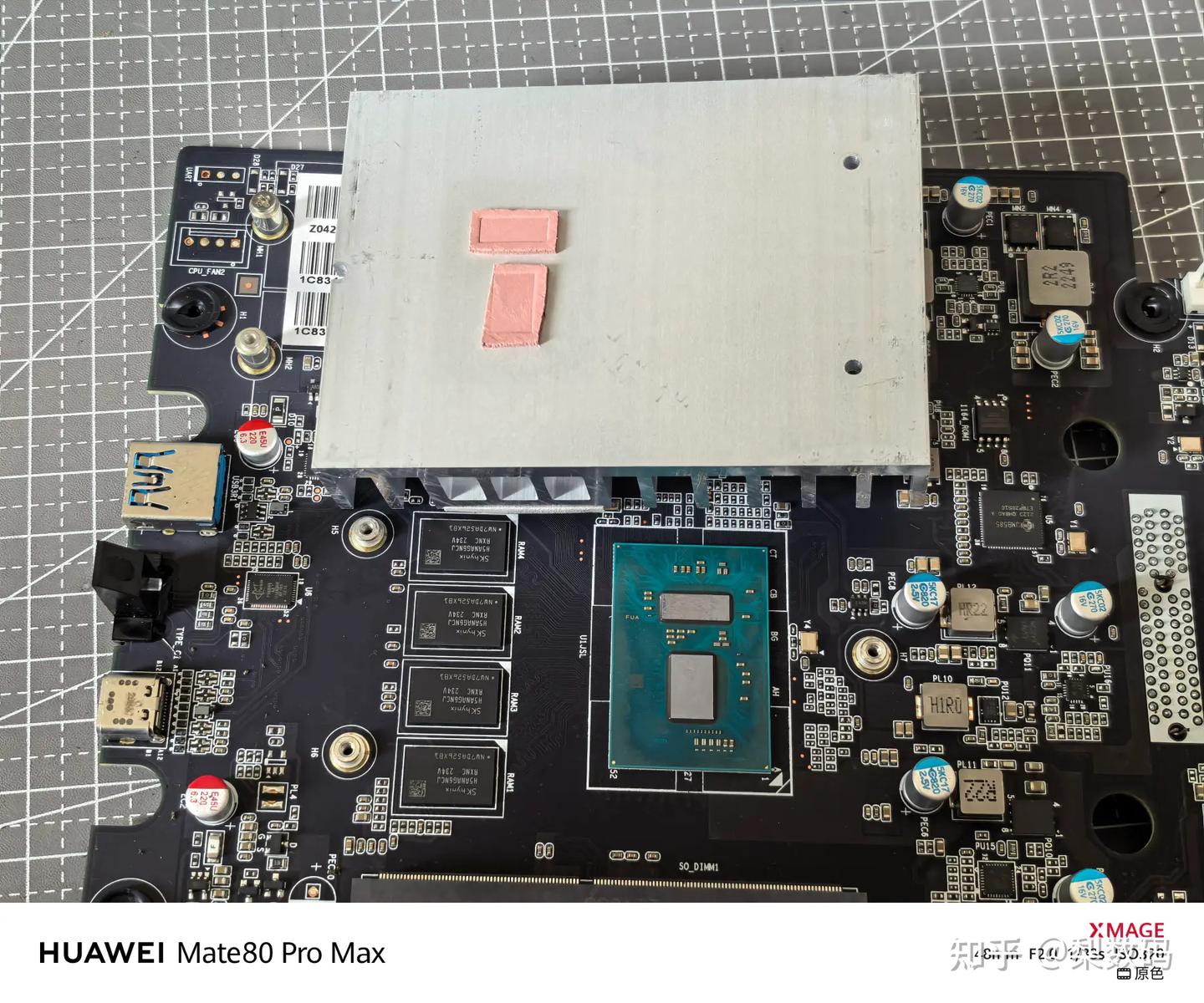

极空间这原厂也不知道怎么想的，居然在 CPU 晶体这种小面积集中发热源上用厚导热垫，哪怕纯硅脂都比这强：
散热一般的原因就是这导热垫，可以替换成铜片。按照网上已有的说法，推荐买 5cm 的正方形铜片，厚度 1mm 即可。

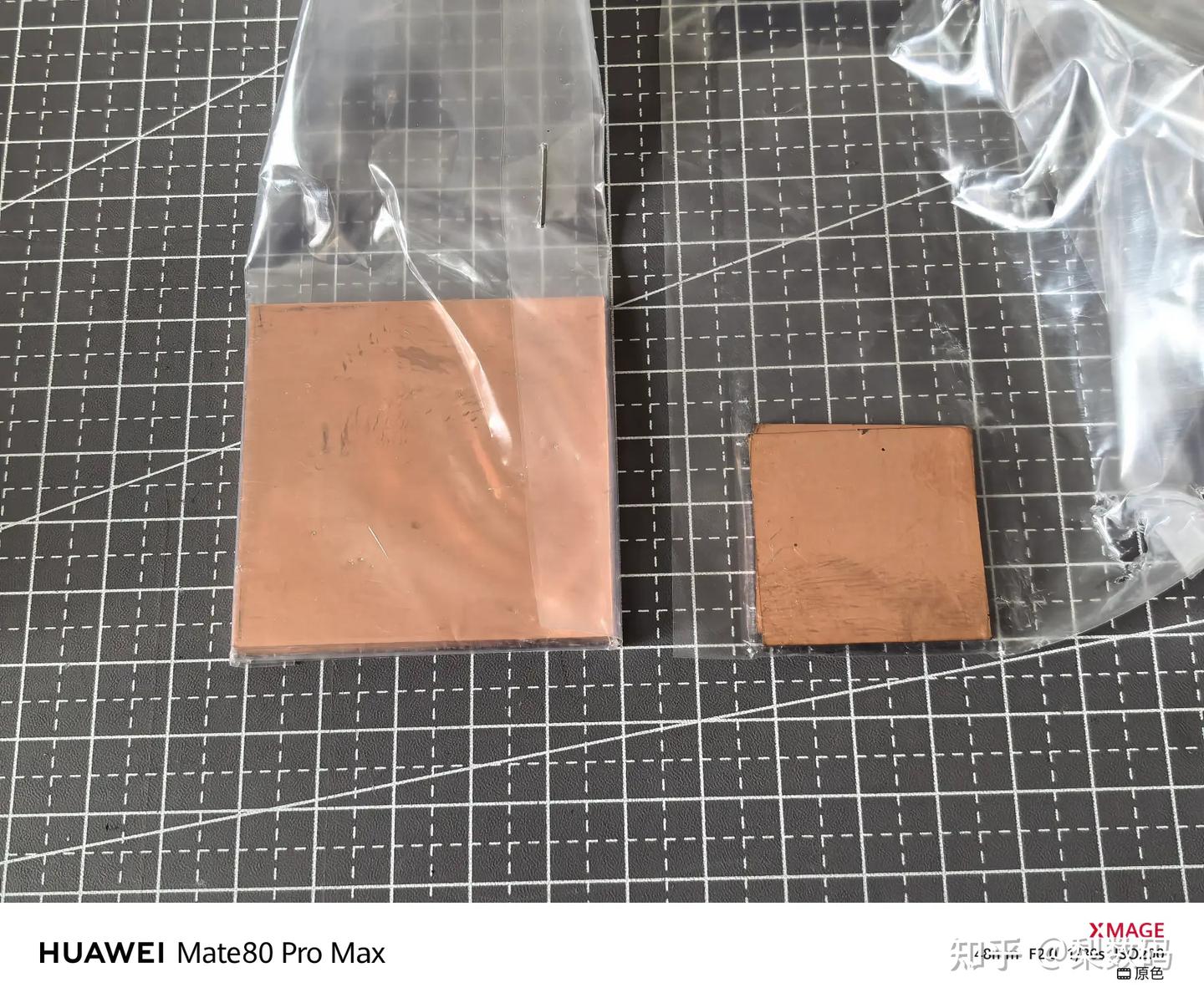

我就寻思这区区一个菜羊 CPU，晶体才多大点，5cm 也太大了点，于是下单买了 3cm 和 5cm 两种，看情况选用：

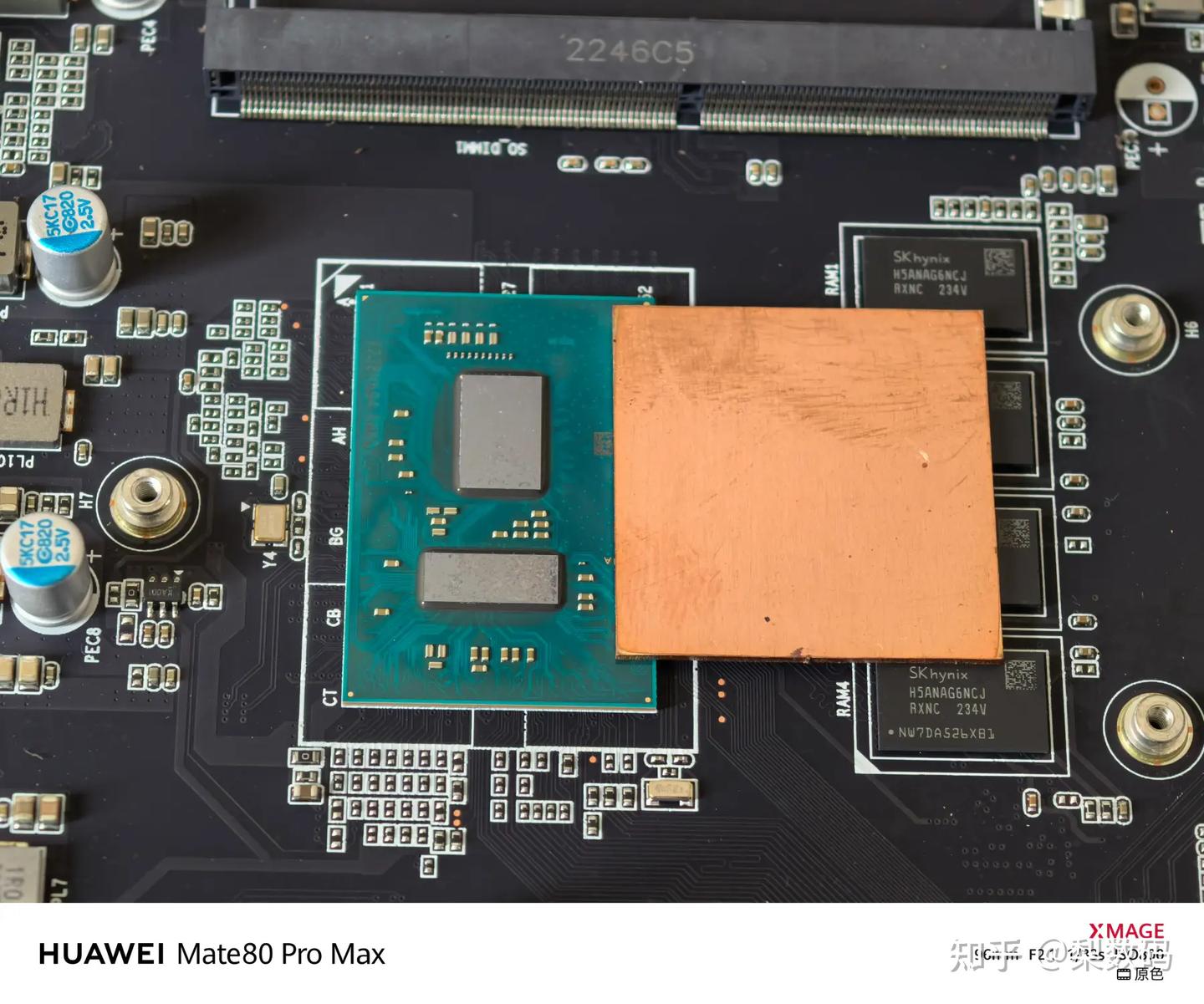

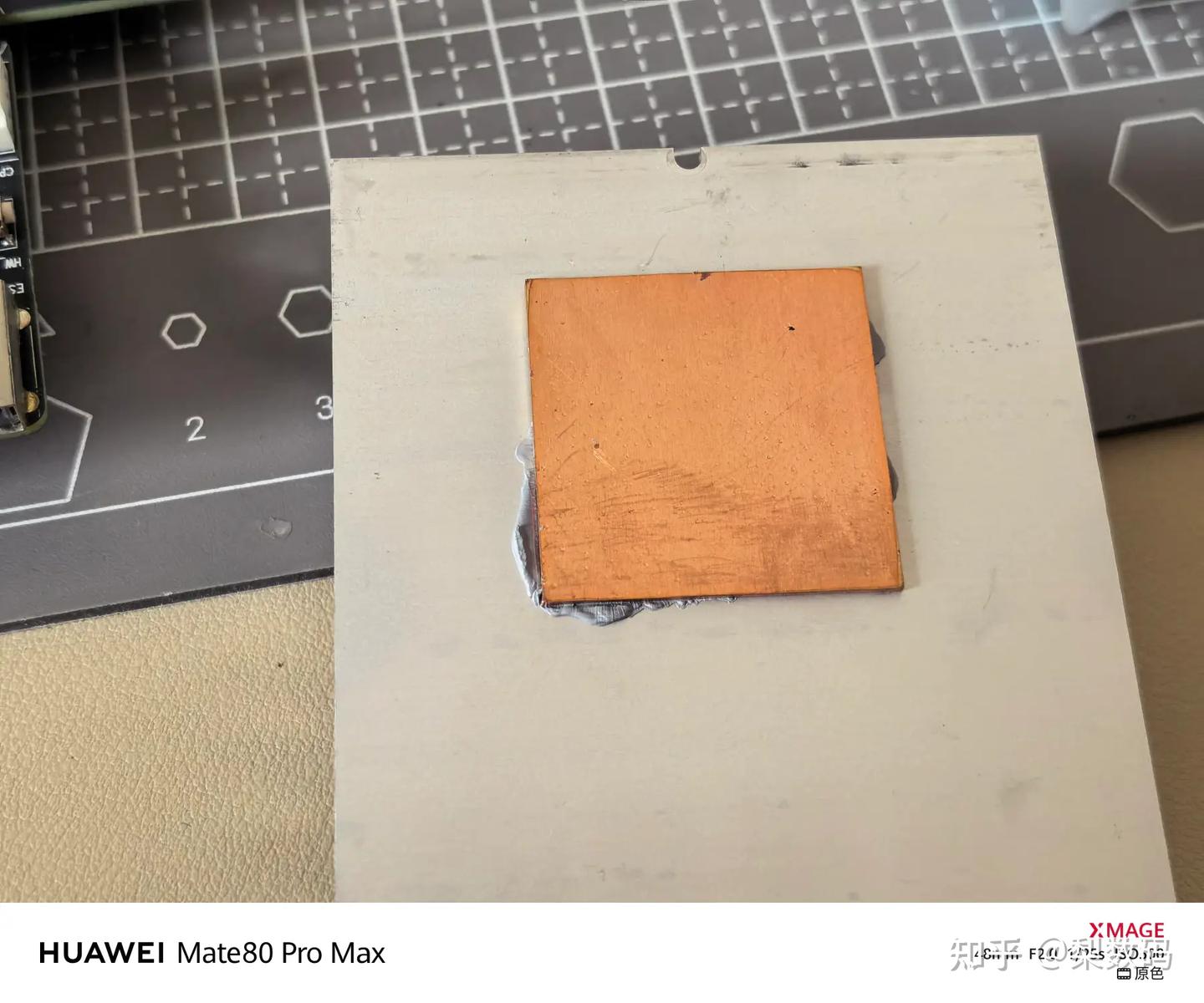

拿 3cm 铜片比划一下，这个就刚刚好嘛，5cm 真没必要：
把原厂导热垫去掉后可以酒精擦拭一下出的硅油，清理干净后导热垫长期受热留下的印记刚好起到帮助定位作用，涂上硅脂把铜片贴上去，用力压平，把边缘溢出的硅脂擦干净即可。
有的教程还说要用导热硅胶把铜片粘死在铝块上，实际倒也不至于，铜片本身接触面积大，硅脂完全压紧后自身的粘性和气压都足以粘的很好，上机再冷热循环后还会更牢。
Z4S 主板本身是水平放置，也不存在什么重力因素导致位移啥的。
CPU 晶体我之前折腾显卡还留下点相变片边角料，索性全贴上得了，我这是比较浪费了，正经做法只需要覆盖晶体那一点点：
然后散热铝块装回拧好螺丝即可。

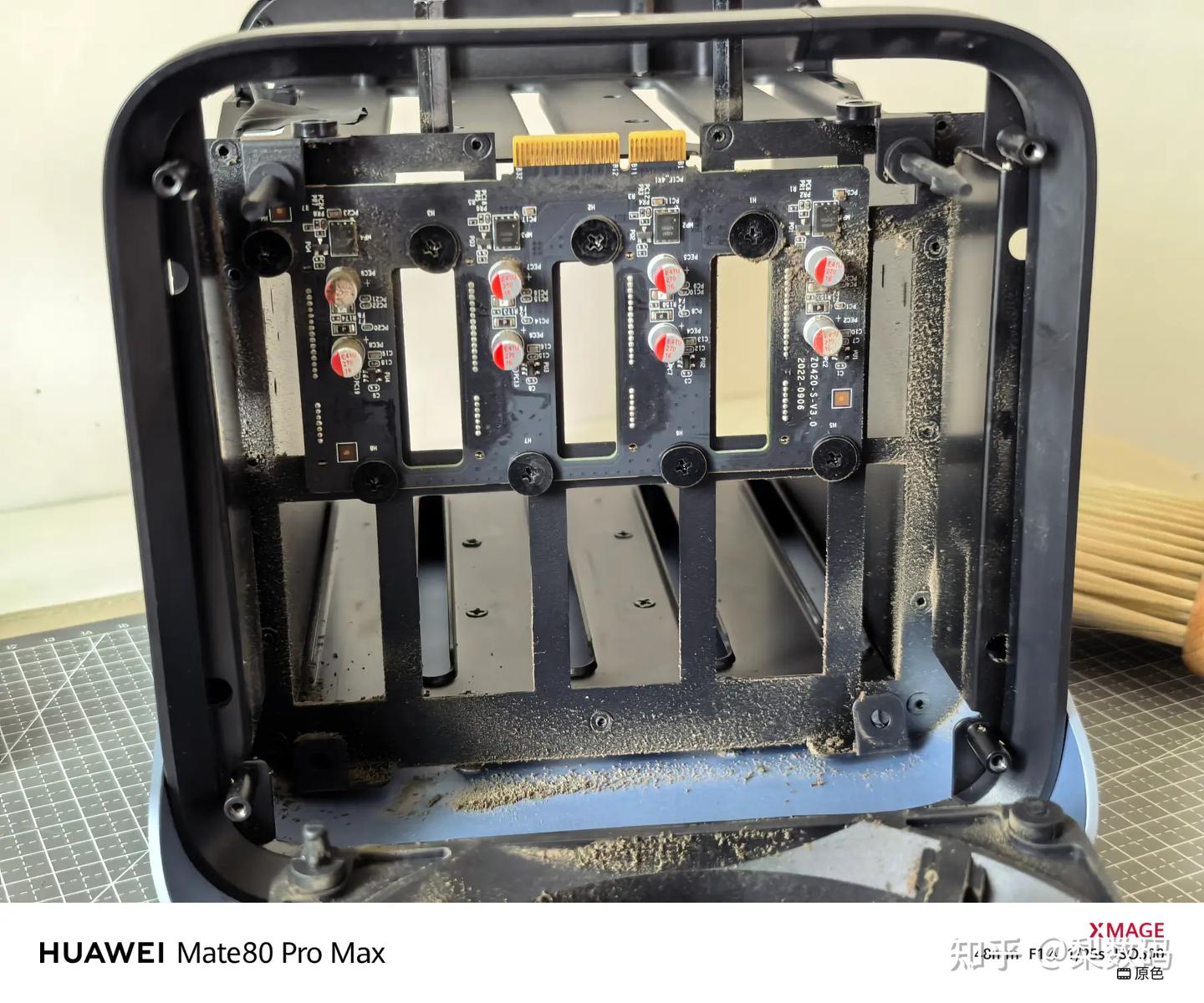

背板灰尘也不少，扫扫干净后把新的胶钉换上：

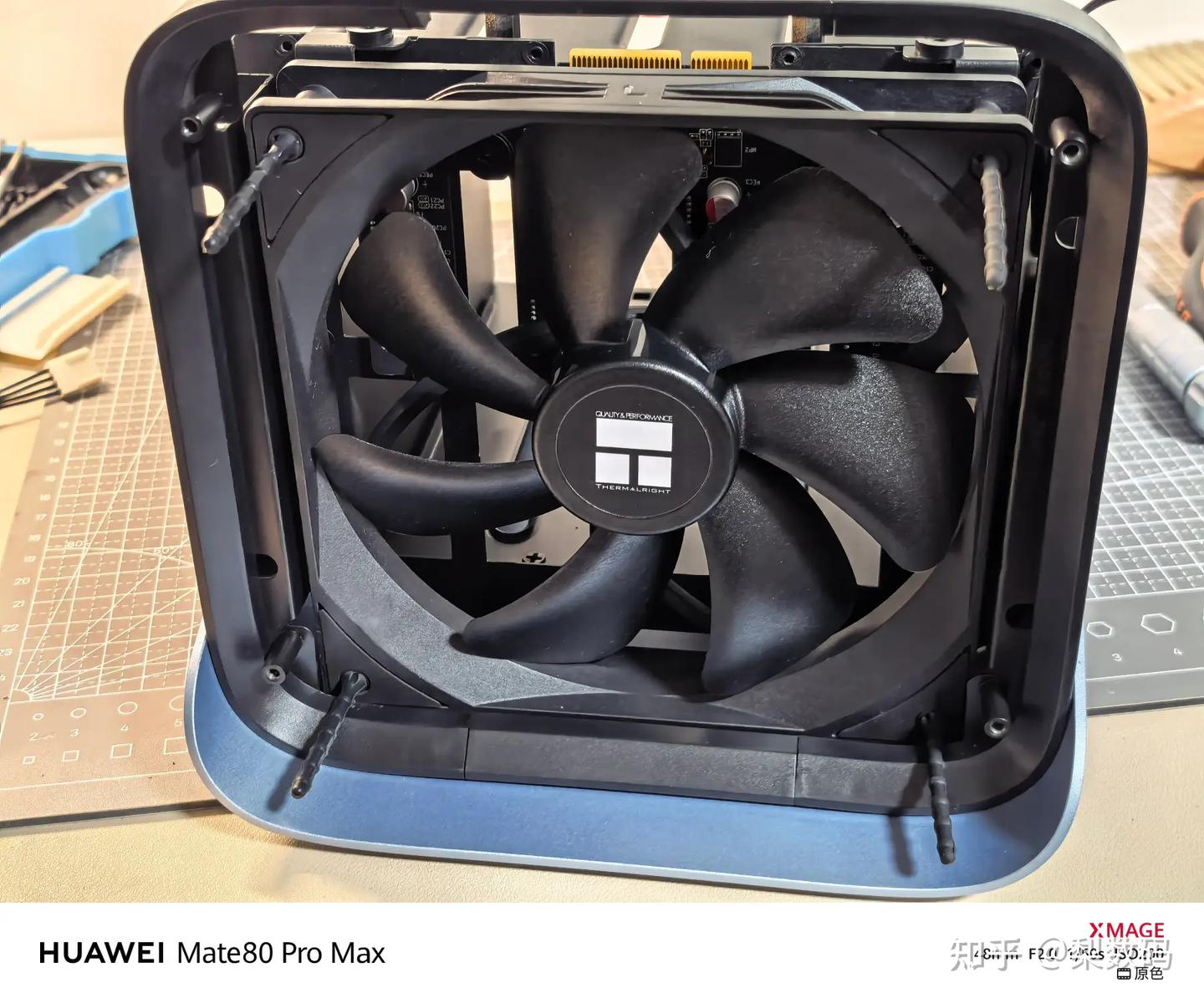

胶钉多余的部分一般剪掉即可，我这里换了把一直闲置的利民 C14C 进去：

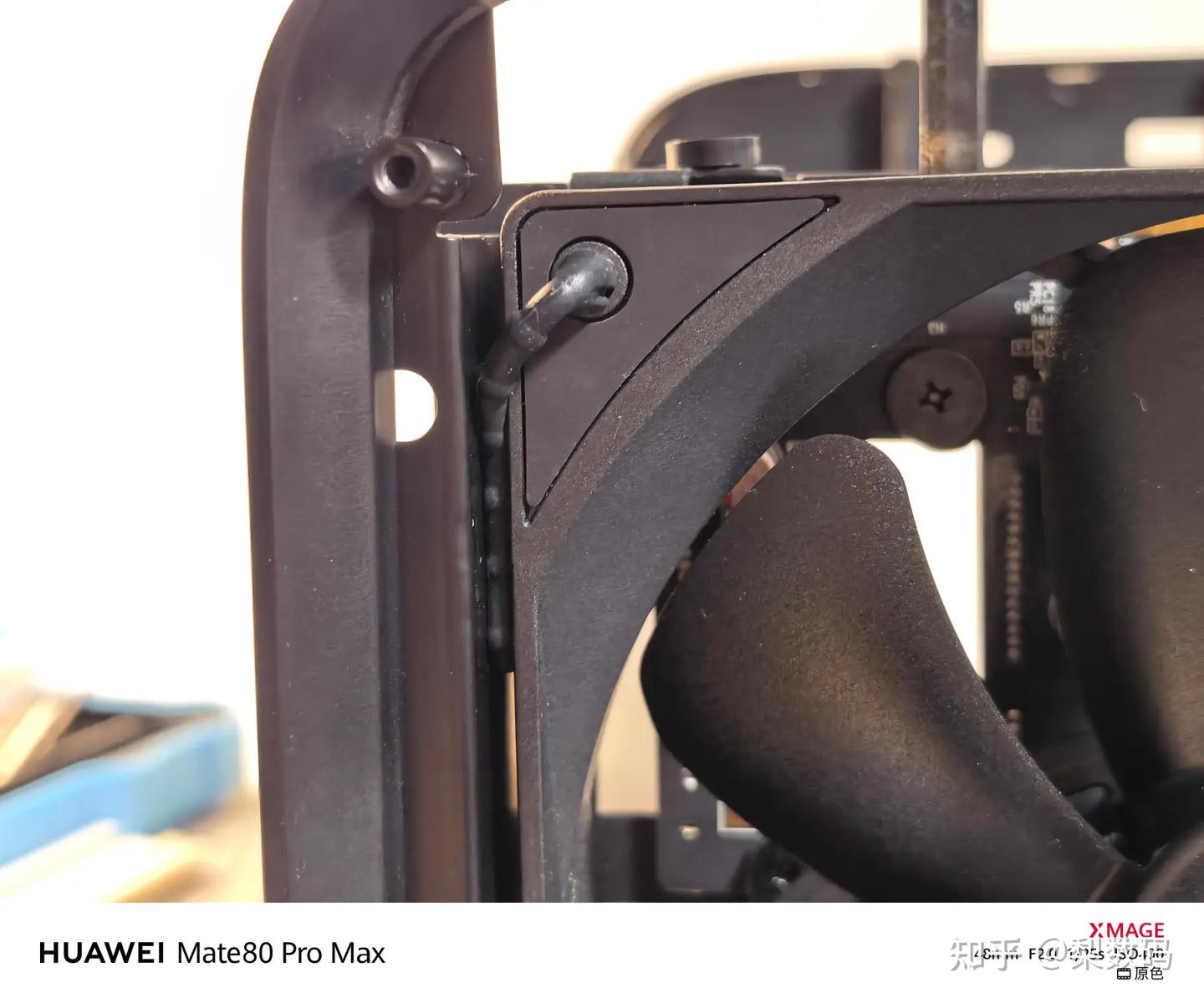

不剪的话可以像我这样往缝隙里塞，也当个缓冲了：

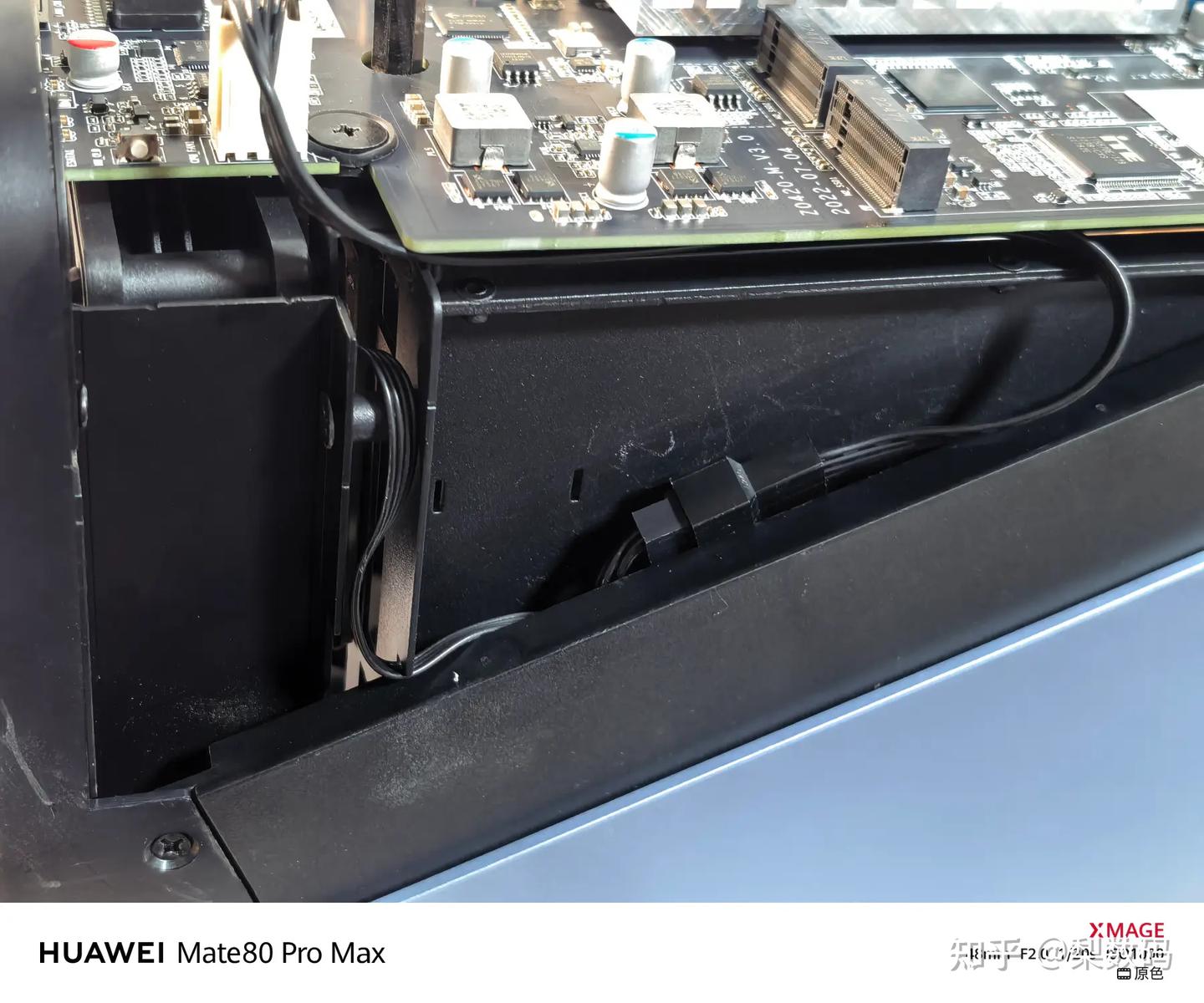

硬盘仓和外壳之间刚好有块挺大的空隙塞下风扇线材，非常完美：

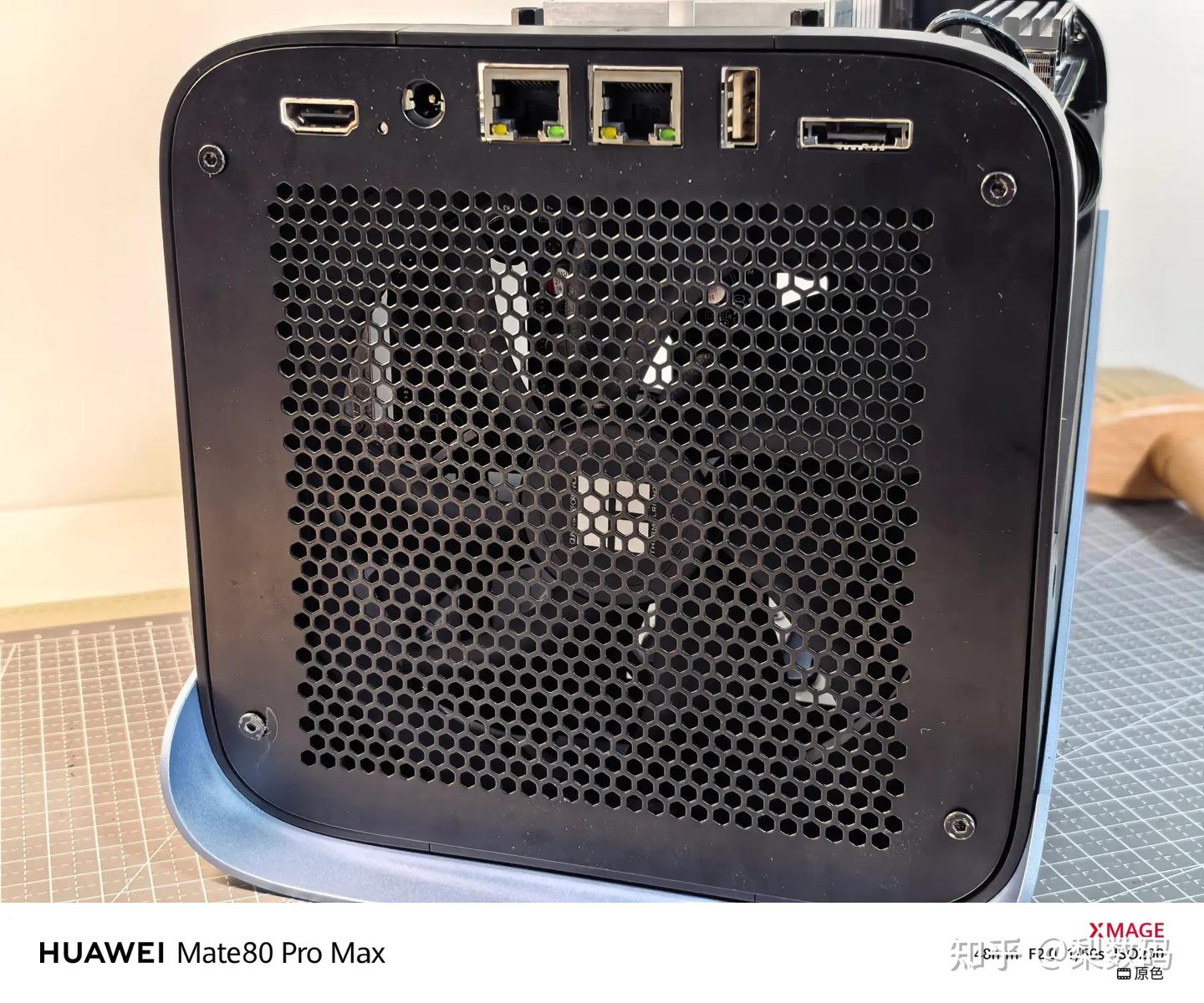

最后外部网面装回去即可：
开机运行测试下一切正常，转速检测正常，CPU 待机温度也低了一截。
利民这 C 系列扇子适配性也挺高的，系统里显示 3 档刚好和原装差不多一样的 450 转左右，这边改造顺利收工：
