专利还原：唯卓仕 AF 85mm F2 EVO

欢迎大家关注、点赞、提问、纠错！

声明：本文在原有专利基础上对系统架构做了微调，在保证系统像质的同时降低了系统畸变，提升了相对照度。

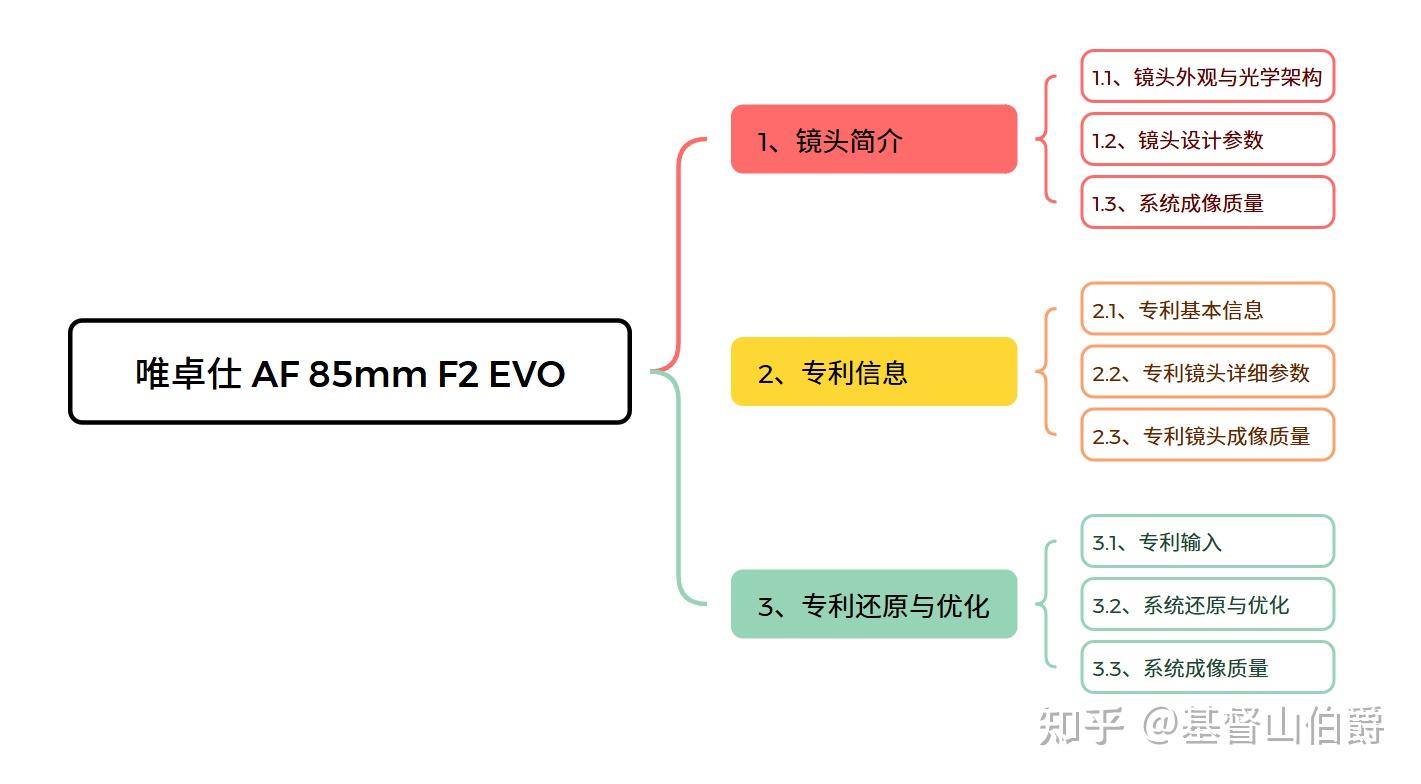

本文将按照以下脉络对唯卓仕 AF 85mm F2 EVO镜头专利进行还原与优化：1、镜头简介；包含：镜头外观与光学架构，镜头设计参数，系统成像质量三部分。2、专利信息；包含：专利基本信息，专利镜头详细参数，专利镜头成像质量三部分。3、专利还原与优化；包含：专利输入，专利还原与优化，系统成像质量三部分。

一、镜头简介

1.1、镜头外观与光学架构

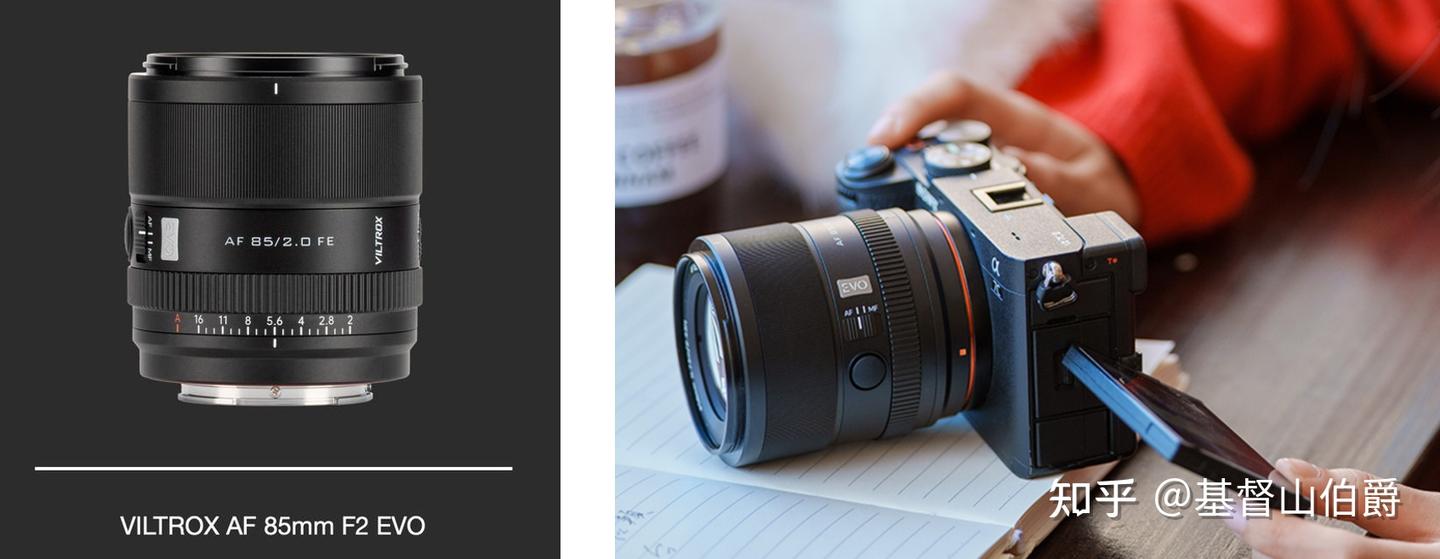

镜头外观：唯卓仕AF 85mm F2 EVO是唯卓仕于2025年10月20日发布的EVO系列首款全画幅自动对焦镜头。该镜头是唯卓仕全新EVO系列的首款产品，定位高于Air系列、低于Pro系列，主打画质、便携与价格的平衡。发布后，其在京东等平台上线，首发价为1166.1元，提供索尼FE和尼康Z两种卡口版本。

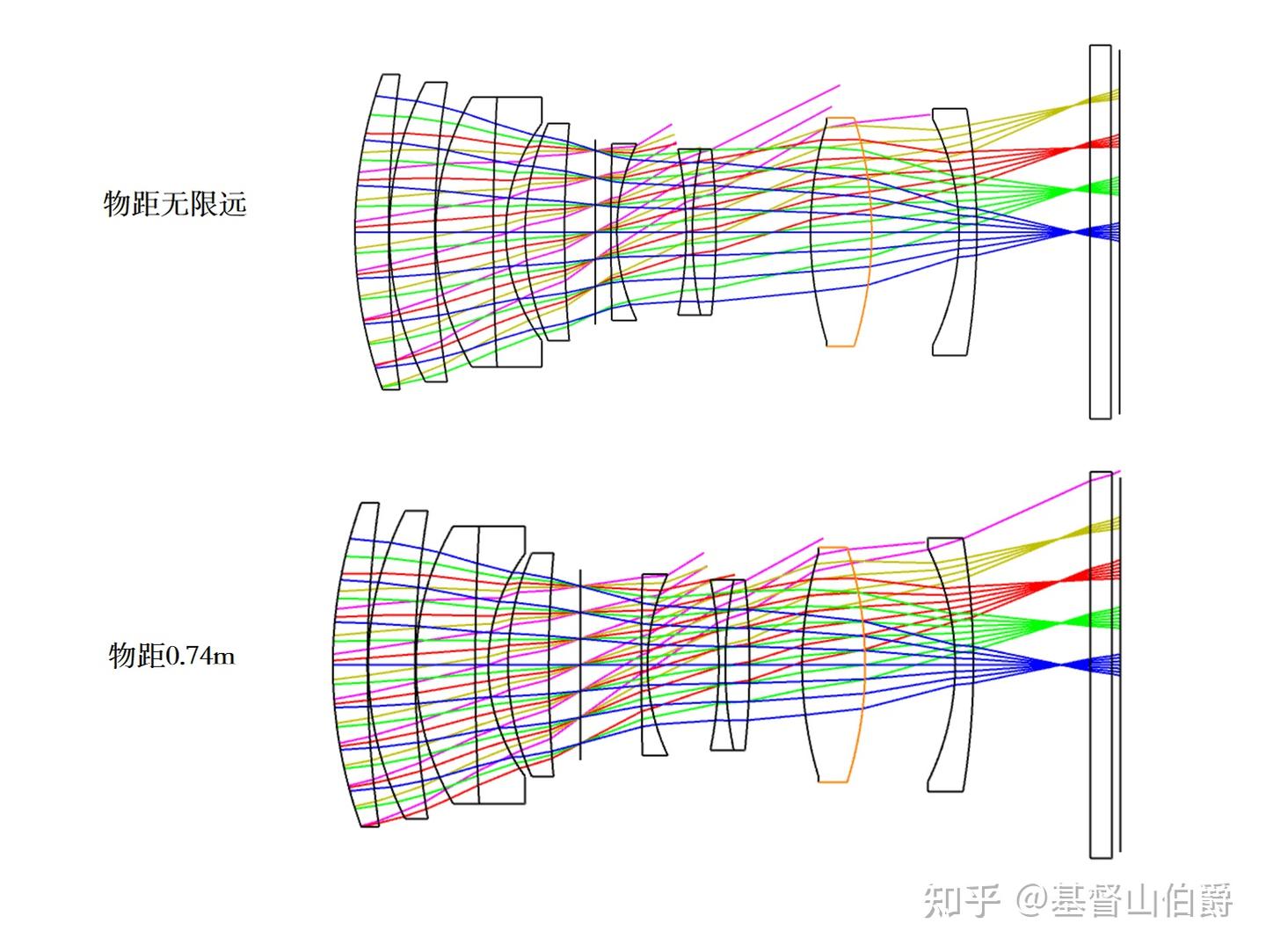

光学系统架构：采用3组10片架构

1.2、镜头设计参数

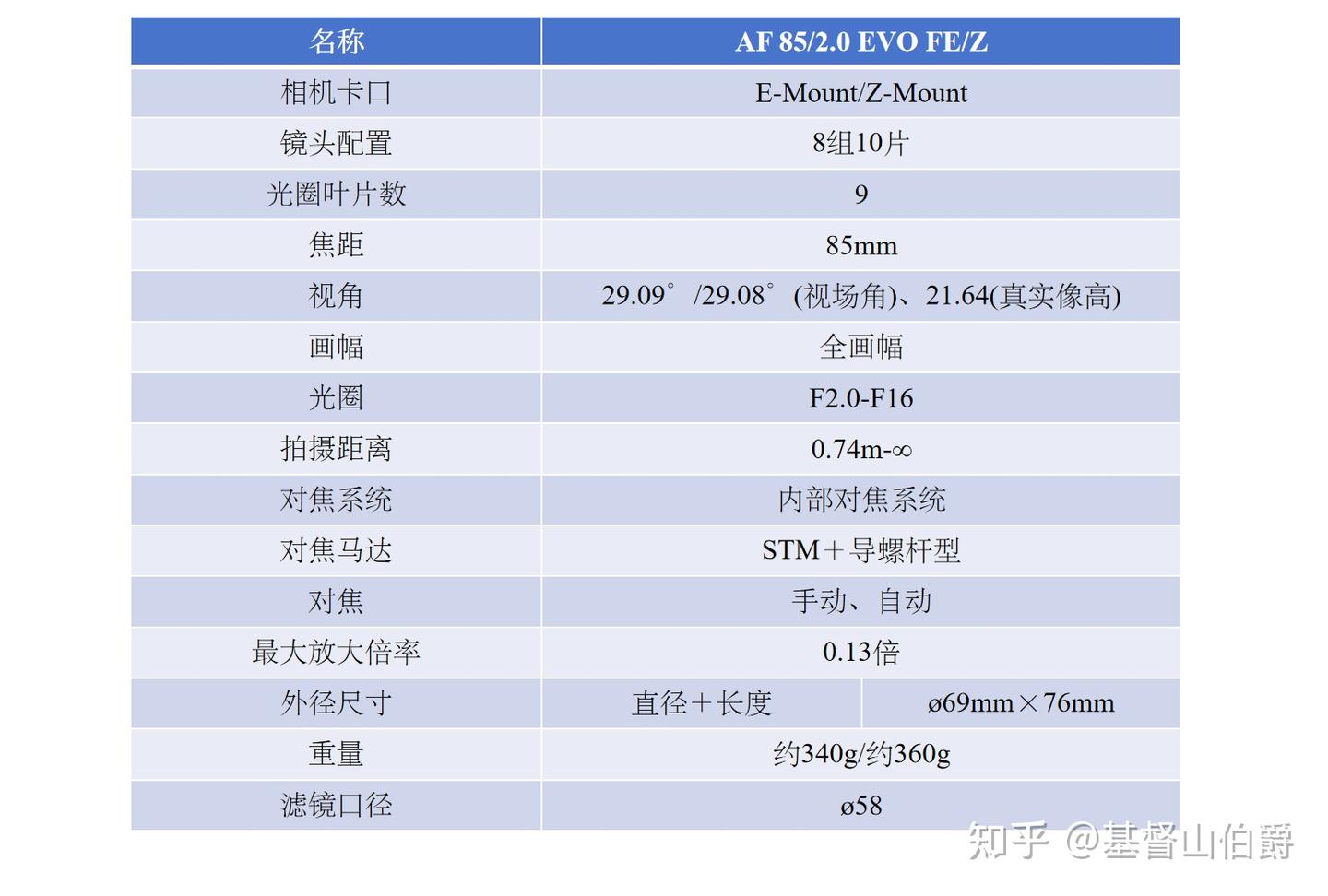

该镜头的核心设计参数：焦距85mm、F数2、视场21.64mm(像高)，详细设计参数如下图4所示。

1.3、系统成像质量

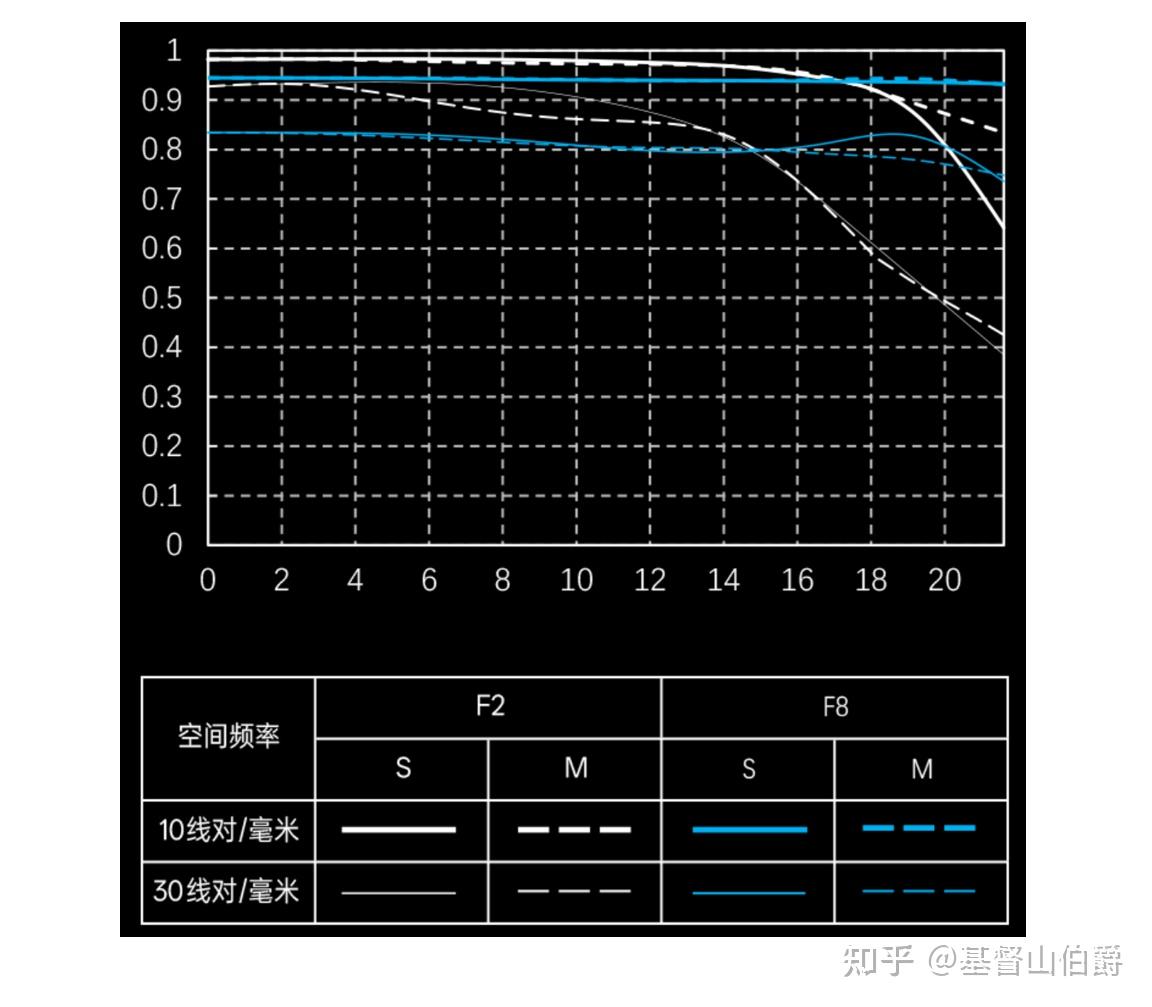

官方提供了物方截距无限远时系统的成像质量，包含：F数2时10lp/mm、30lp/mm的成像质量，F数为8时10lp/mm、30lp/mm的成像质量。

二、专利信息

2.1、专利基本信息

发明名称：中长焦定焦摄影镜头

公开号：CN 119355926 A

发行国：中国国家知识产权局

公开日期：2025.01.24

申请人：深圳市爵影科技有限公司

发明人：黄木基

专利关键信息：唯卓仕 AF85mm F2 EVO专利提供了同一架构下的三个不同优化结果，其中与官网出售镜头最接近的是专利实施例一。

2.2、专利镜头详细参数

专利镜头详细参数包含两部分：a、镜头结构，b、镜头详细参数(曲率、折射率、阿贝数、口径等)。专利实施例一详细信息如下：

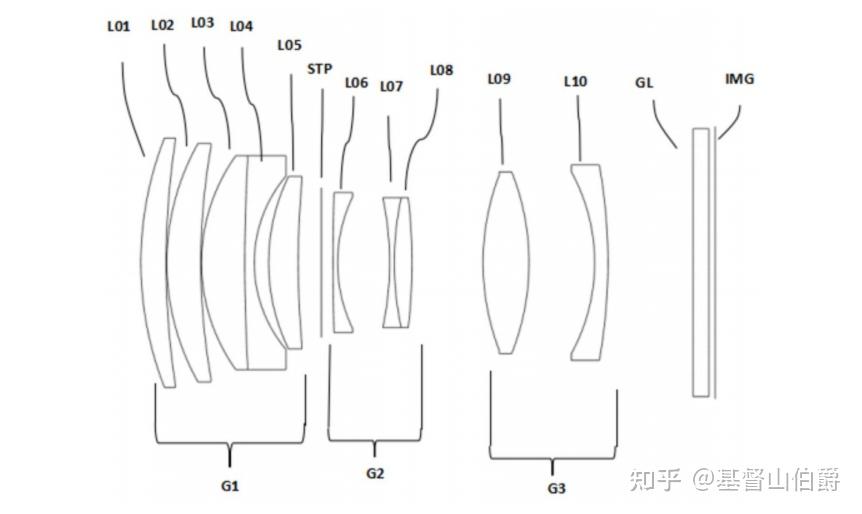

a、镜头结构

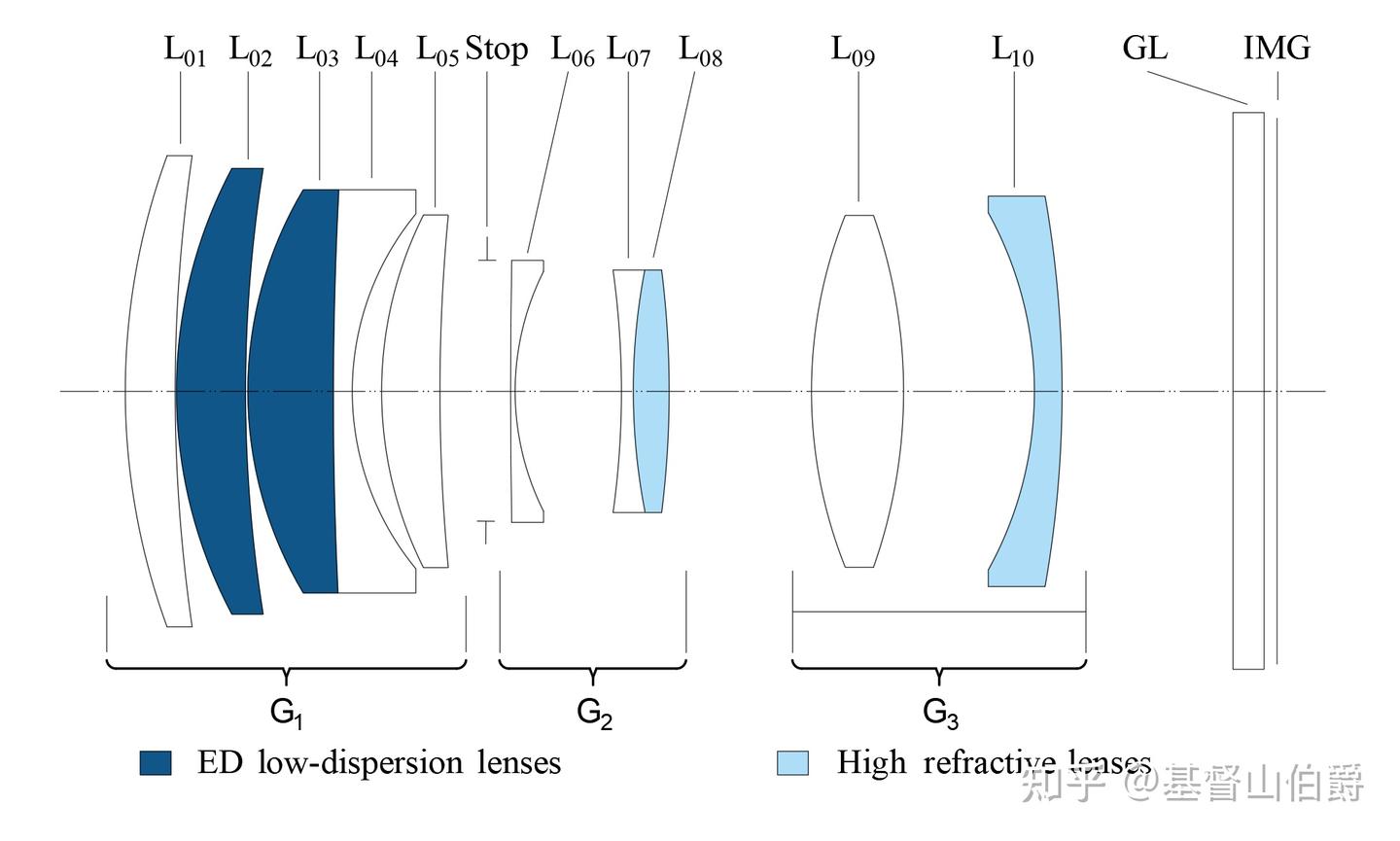

该系统由三组10片透镜构成，G1为前固定组、G2为对焦组、G3为后固定组，对焦时G2部分整体移动。按光阑位置将透镜组分为LF、LR两部分。其中，LF组包含一组5片元件，LF为改进高斯结构；LR组包含两组5片元件。

b、镜头详细参数

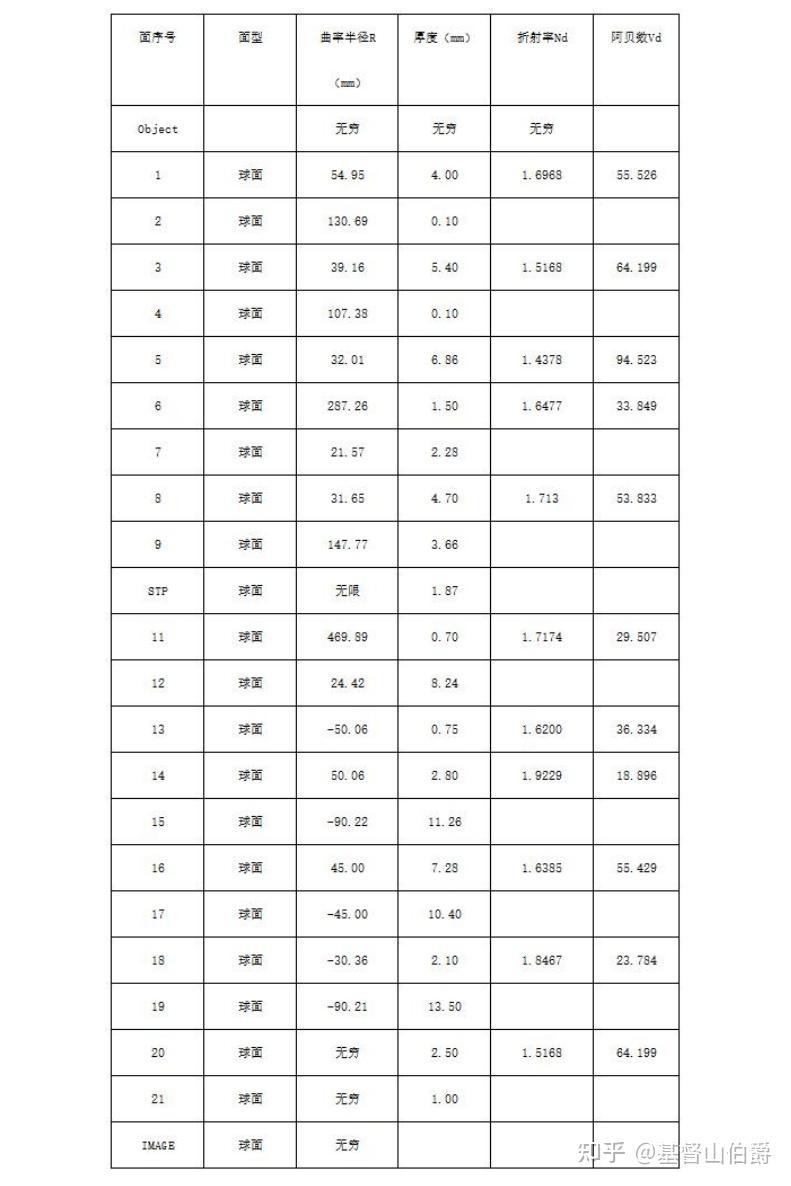

该镜头为全球面式光学系统，镜头参数比较简单，各个表面详细参数如下图7所示：

2.3、专利镜头成像质量

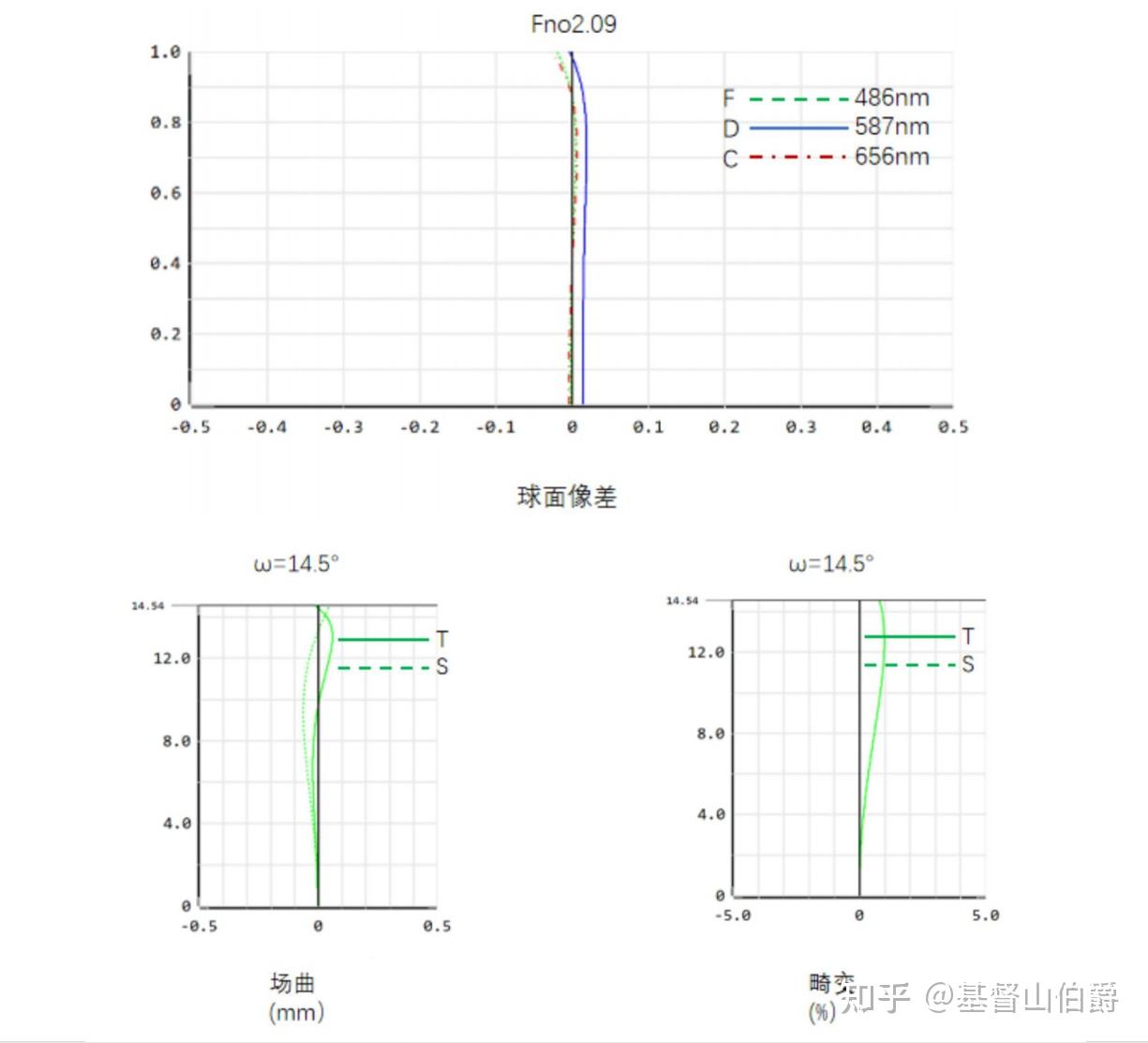

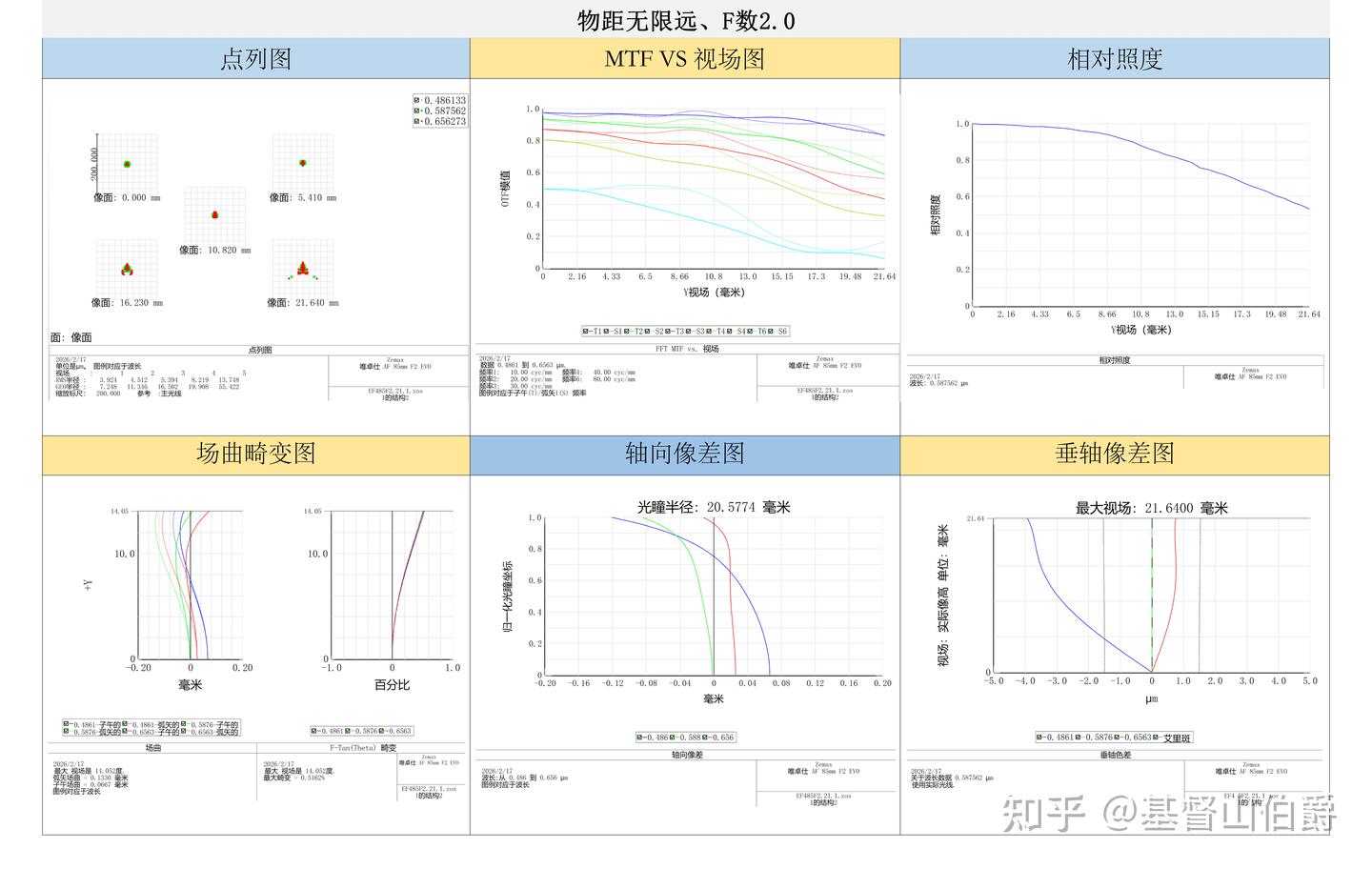

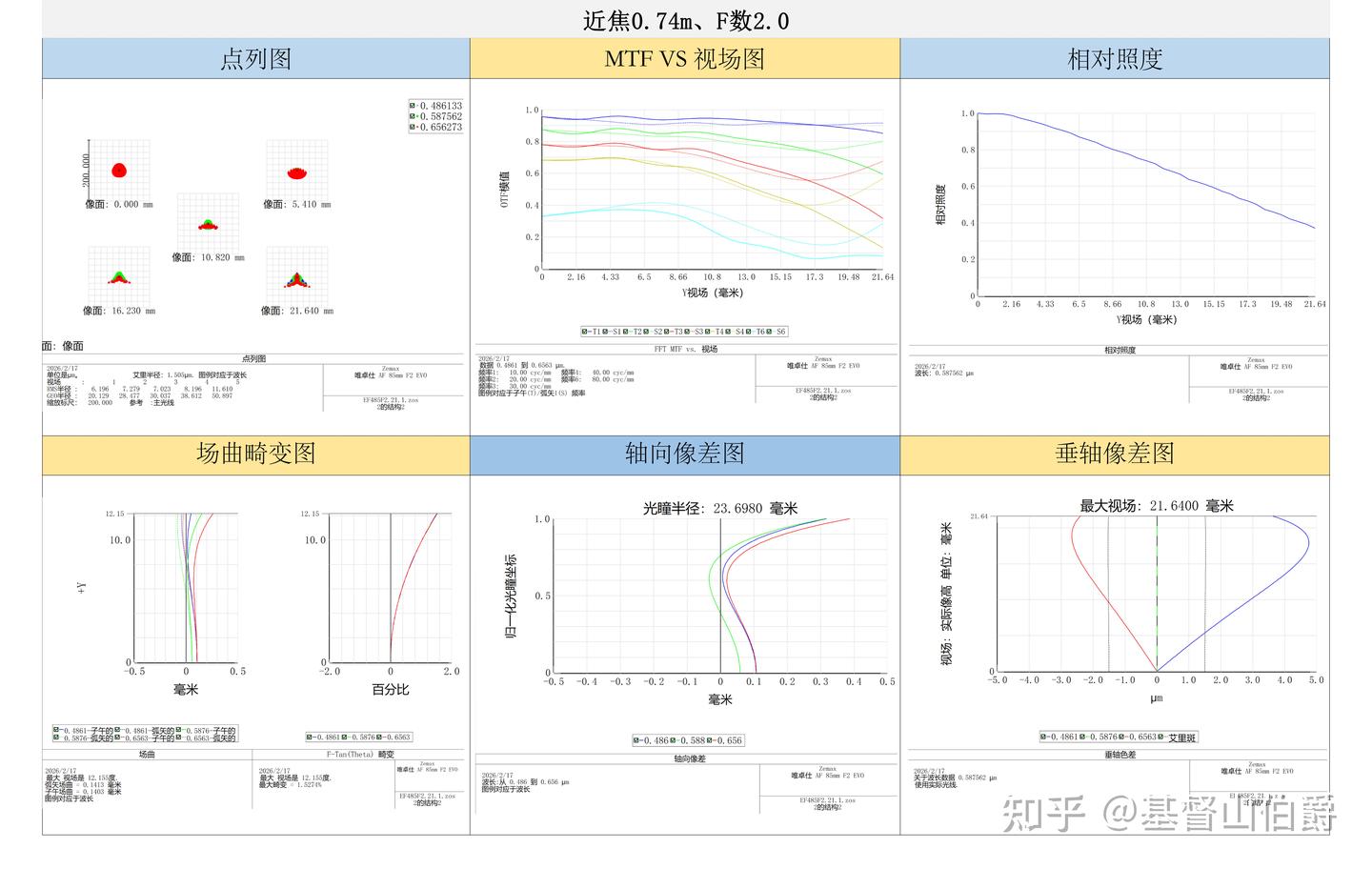

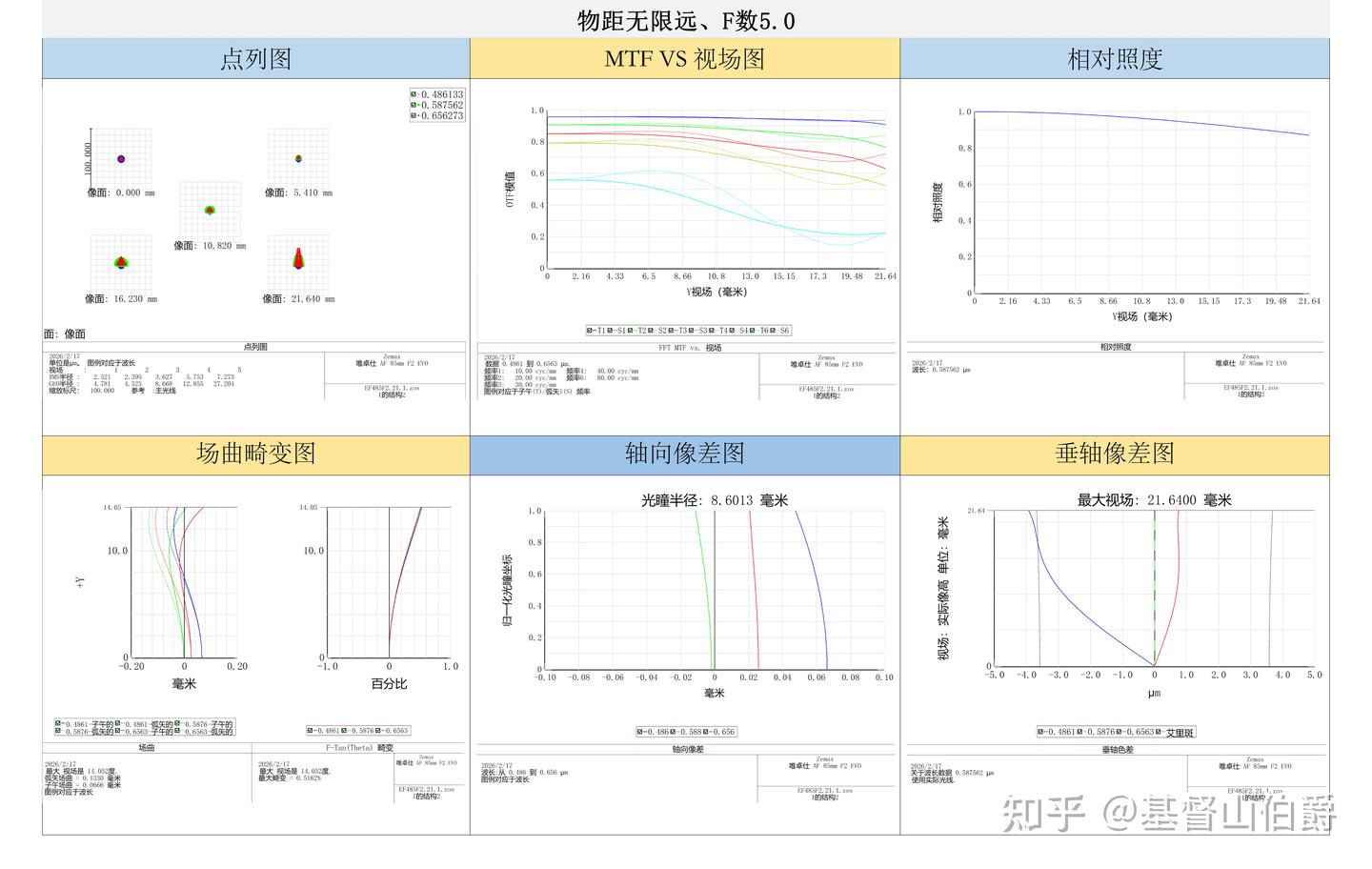

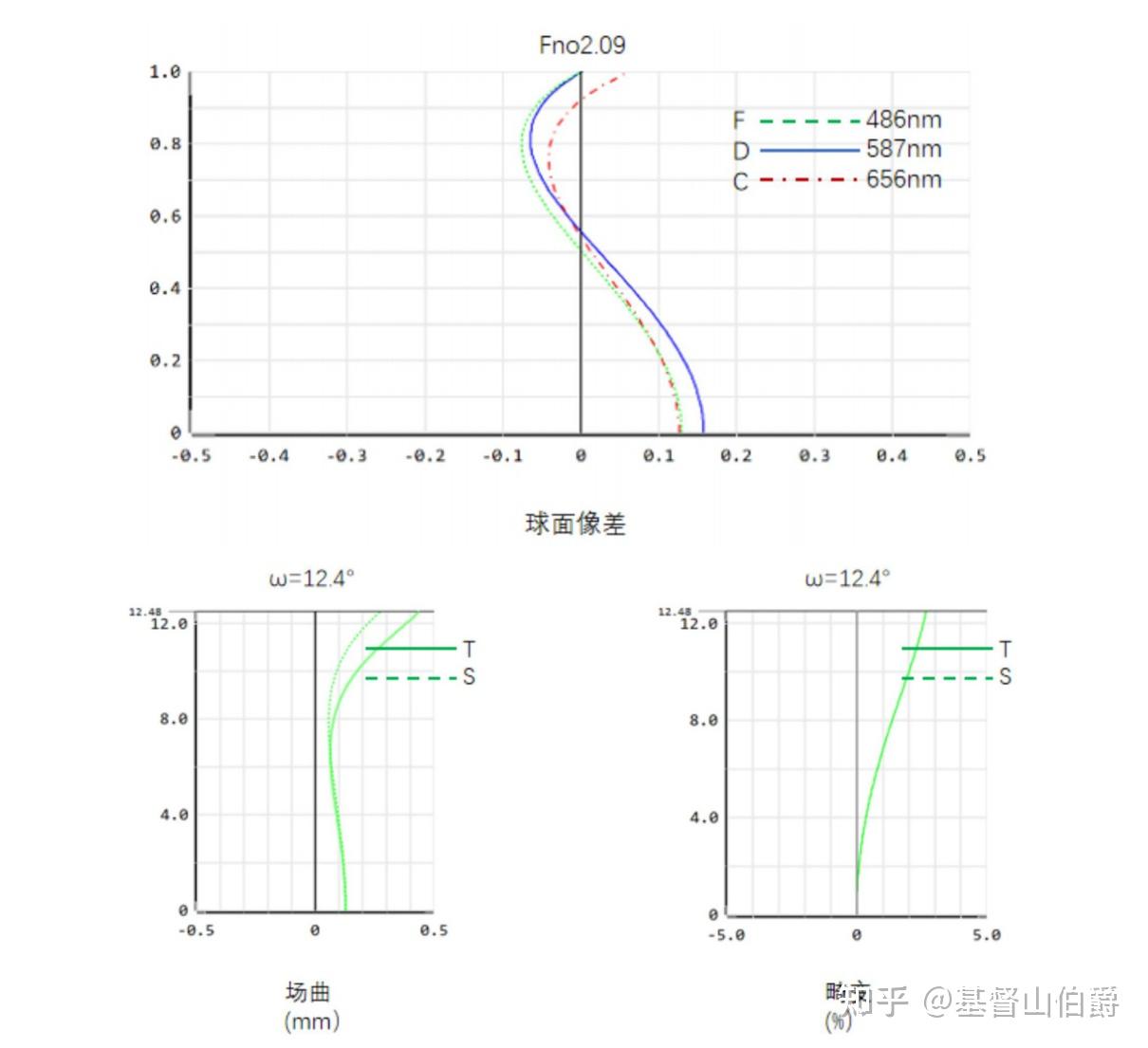

该专利提供了物截距无限远、物截距0.74m时系统成像质量，成像质量包含：球面像差(专利中名称)、场曲畸变图。

三、专利还原

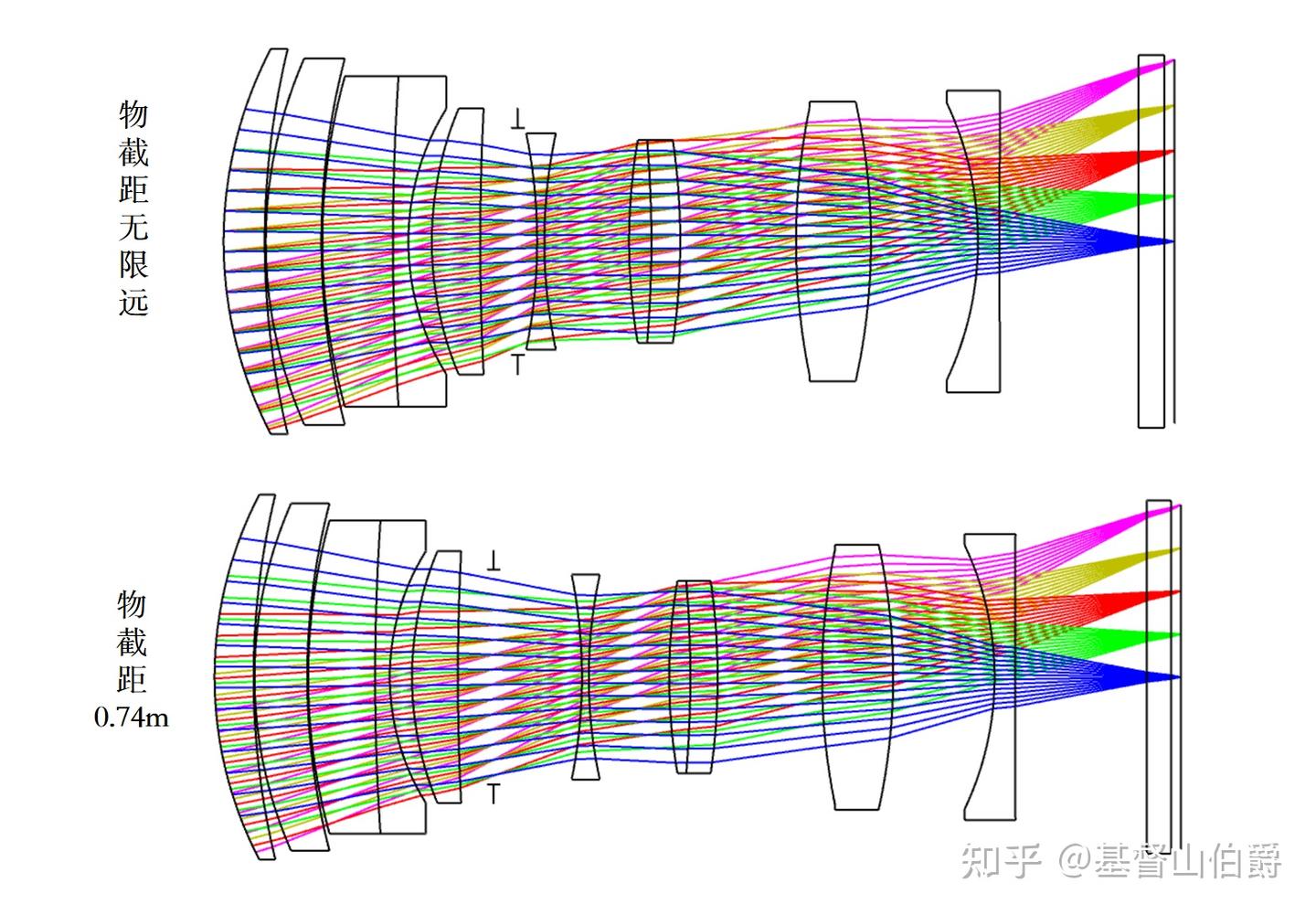

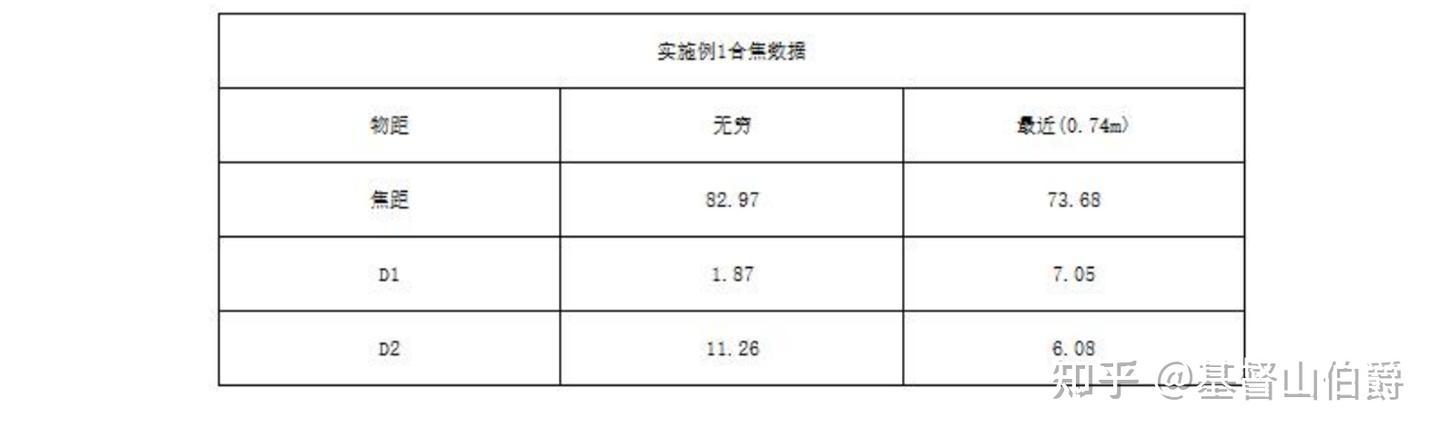

专利还原过程中主要采用的优化变量，各个表面曲率半径、变焦位置空气间隔(仅物截距0.74m时使用，本专利10、15面空气间隔)，未使用其他元件厚度(仅调整了表面13厚度)、元件间空气间隔、未对各元件材料进一步优化。在还原过程中对系统架构做了微调，即元件6、元件7、元件10做了调整，调整后系统畸变有所降低、系统相对照度有所提高。
