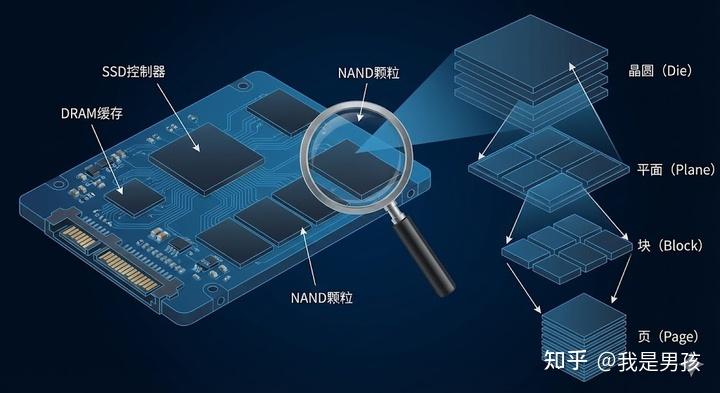

SSD结构

一、 硬件板级结构（左侧 PCB 部分）

• SSD 控制器 (SSD Controller)： 角色： 相当于 SSD 的“大脑”。

• 功能： 负责处理来自电脑的读写请求、错误校验（ECC，即处理你之前问的 UNC 问题）、磨损均衡、垃圾回收等复杂算法。
• DRAM 缓存 (DRAM Cache)： 角色： 高速缓冲区。

• 功能： 存放 FTL（闪存映射表）。由于 NAND 闪存速度相对较慢且有读写寿命，控制器会将常用的地图数据（逻辑地址到物理地址的对应关系）存在这里，以实现极速寻址。
• NAND 颗粒 (NAND Package)： 角色： 仓库外壳。

• 功能： 硬盘上看到的黑块。它是一个物理封装，里面其实叠放了多个“晶圆 (Die)”。

二、闪存逻辑层级（右侧放大部分）

这是数据存储的微观世界，层级关系由大到小：

晶圆 (Die)：

• 包含： 一个颗粒里可以封入 1 个、2 个、4 个甚至更多的 Die。
• 特性： Die 是能独立接收并执行命令的最小单位。

平面 (Plane)：

• 包含： 每个 Die 通常划分为 2 到 4 个 Plane。
• 特性： 引入 Plane 是为了并行操作。比如同时在两个 Plane 里写入数据，速度就会翻倍。

块 (Block)：

• 包含： 每个 Plane 包含数千个 Block。
• 重要特性： 擦除的最小单位。SSD 不能直接覆盖写数据，必须先擦除。一旦一个 Block 里有坏块且无法修复，就可能导致整块硬盘报废。

页 (Page)：

• 包含： 每个 Block 包含数百个 Page。
• 重要特性： 读写的最小单位。你保存的一张图片、一个文档，最终都是填入这一个个 Page 里的。

三、 它们是如何协同工作的？

当往 SSD 里存一个文件时：

1. 控制器 接收到指令，先查 DRAM 缓存 里的地图。
2. 控制器 决定把数据写到哪个 NAND 颗粒 的哪个 Die 上。
3. 为了快，它会利用 Plane 的并行性，把数据同时塞进多个 Block。
4. 最后，数据以 Page 为单位被电信号“打入”闪存单元。
