DDR5 CKD 到底是啥？一篇文章讲透它在高频内存系统中的关键作用（附与RCD对比）
不知道大家注意到没有，最近传说中的高频版内存条：CUDIMM，已经陆续开始上市了。我之前介绍过这种内存条：
台式机内存条的新技术CUDIMM是什么？今天主要介绍一下它的核心器件：CKD的详细内容、它和RCD的区别，它插在老主板上有没有问题，以及没有它为什么还可以上8000、9000甚至10000。
为什么需要CKD
我们先回顾一下传统的 UDIMM（非缓冲单条内存，也就是我们普通消费者电脑里的288pin的普通内存条）里，CPU 直接把 时钟 + CA + CS + Data 送到DIMM内的DRAM 颗粒上。这在低频内存上，是没有问题的，但随着内存频率越来越高，时钟信号这个所有时序的“参考地平线”，开始变得不再牢固，会带来时钟抖动、skew 导致训练失败、系统不稳定的问题。
所以，当频率达到 6400 MT/s 及以上 时，Clock 质量成为系统时序 closure 的第一桩难事。JEDEC 要求 UDIMM 在此频率区间也要加时钟驱动器（CKD）来提升信号完整性。CKD可以在DIMM端局部重新驱动时钟，控制 Clock 输出相位、抖动，来提升 Rank 之间和 Channel 之间的时钟一致性。可以简单理解为：CKD 是 UDIMM 级别的 Clock 重驱动器，专注于“提升 DDR5 时钟信号的质量”。我们可以类比为PCIe信号的ReDriver或者ReTimer这些信号中继器。
JEDEC标准DDR5 CKD 01 JESD82-531B.01[1]（2025-05 发布），定义用于CUDIMM、CSODIMM、CAMM应用的 DDR5 时钟驱动芯片（CKD），专责重新驱动 DCK_t / DCK_c （来自CPU的CK_t / CK_c）差分时钟：

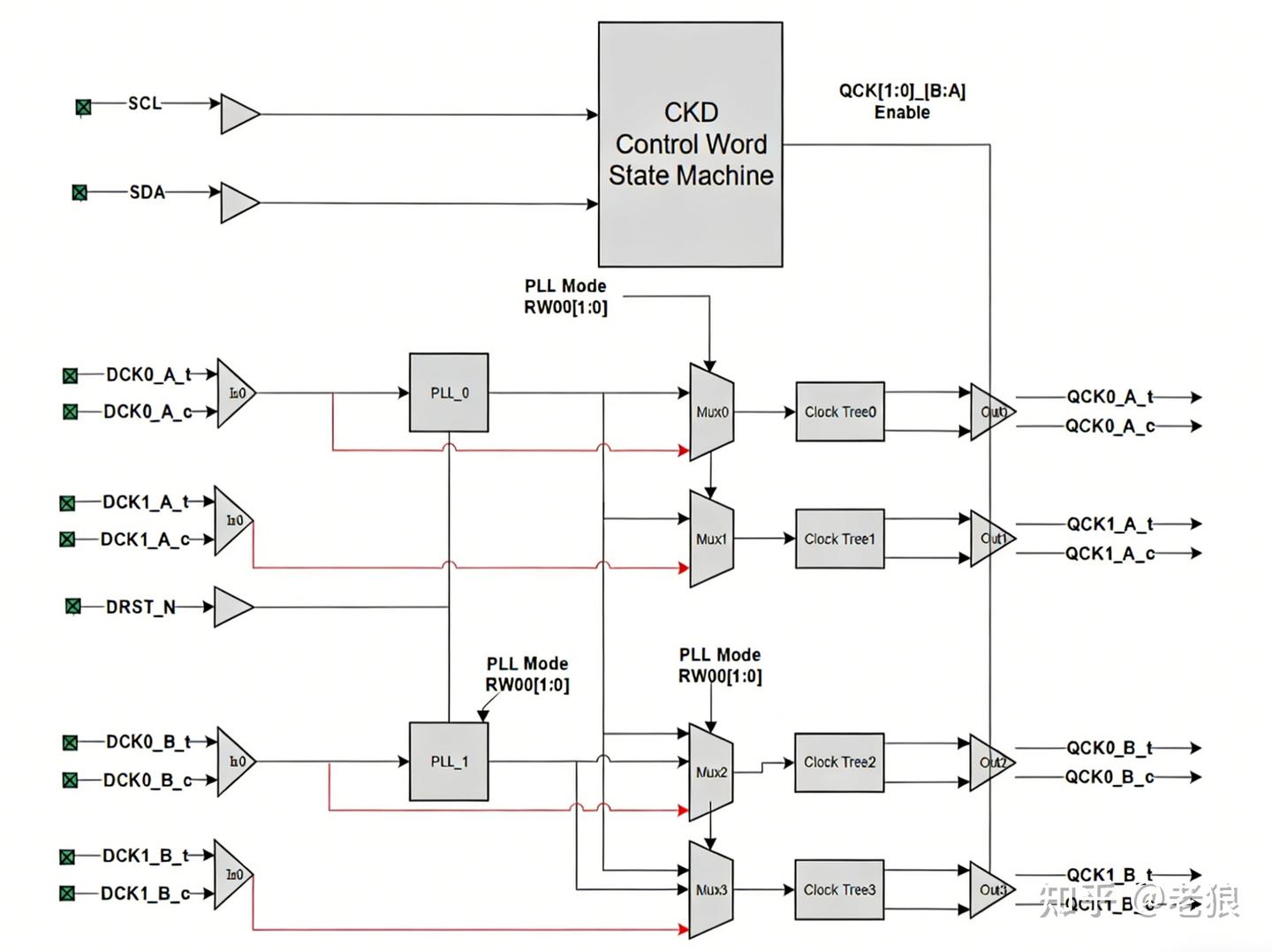

这是它的逻辑框图：

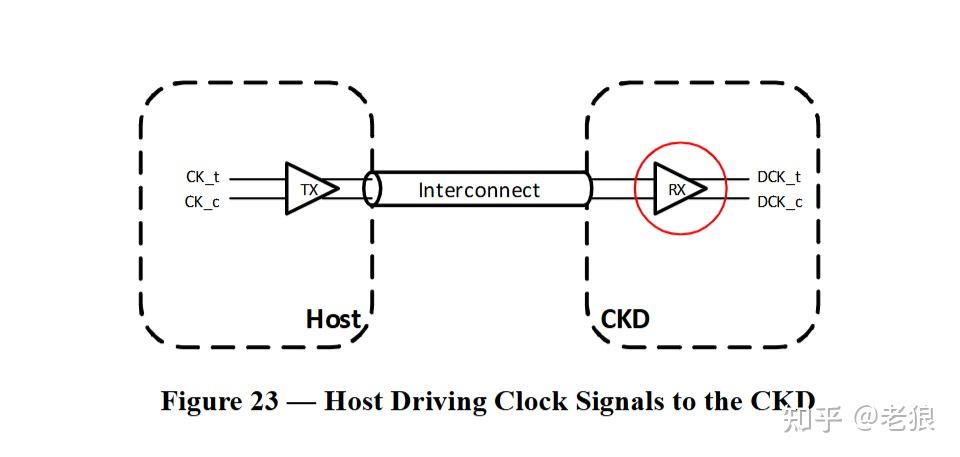

可以看出，它的主要作用，是将来自Host（内存控制器或测试设备）的输入差分时钟 DCK_t/DCK_c（从CPU的CK_t / CK_c来），通过内部 PLL（或直接旁路）对时钟整形、降抖动、减少偏斜，整形成洁净的输出QCK_t/QCK_c。与RCD不同，它不参与 CA/CS 的缓冲或转发。
它支持三张种工作模式
- PLL Bypass：最低延迟，直接转发。这是默认方式，也就是旁路掉PLL，向前兼容性好。
- Single PLL：单 PLL 锁相降抖动，稳定时间 ≤ 1.0 µs（t_STAB）。
- Dual PLL：双 PLL 分别处理 DCK_A / DCK_B，隔离性更佳
和其他DDR5内存条上的小料一样，它也支持 I²C（≤ 1 MHz）与 I3C Basic（≤ 12.5 MHz），地址由 ZQ 电阻决定 LID（240 Ω → LID=1011；480 Ω → LID=0100），可在运行中改 HID（仅 I²C 模式）。
看到DCK_t/DCK_c和QCK_t/QCK_c，搞服务器内存的同学肯定看起来非常眼熟，是的，名字和RCD前端和后端的Clock引脚一样的。RCD缓冲了CA + Clock + Chip select，CKD则不去寄存 CA / Chip Select，仅提升 时钟驱动能力与完整性，不会影响协议本身，只是让更高频率成为可能。
结论
有些同学好奇了，现在有些没有CKD的超频条，也可以到8000MT/s，甚至是9000和10000，为什么？JEDEC 定义的标准频率只是官方兼容性、互操作性基准，厂商在 XMP/EXPO 下可以定义更多频率等级。很多内存厂商通过 bin（分选颗粒）、更大时钟驱动器、板级优化等方式把 UDIMM 型内存提升到这么高，这些都是 XMP/EXPO 超频方案，而不是 JEDEC base spec。因此你看到的 8400/9000 并不是 JEDEC 标准，而是厂商扩展规格，它们的兼容性都是有瑕疵的。
而必须要CKD，才能确保时钟完整性足够高、训练可收敛、系统稳定运行，不需要借助超频，而是基本就能达到更高的频率。所以，如果你的 DDR5 UDIMM 目标频率是 6400MT/s 及以上，就推荐或者要求加 CKD，特别是在标准兼容性、内存训练稳定性要求高时，更是这样。
目前 CUDIMM 的原生支持主要在 Intel 新一代平台更完善，而 AMD 平台的支持在不同 BIOS / 芯片组上仍在逐步适配中（如 EXPO 1.2 的引入增加支持力度）。不支持 CUDIMM 的老旧主板也可以装上 CUDIMM 条子，但会被 当成普通 UDIMM 运行（PLL Bypass模式）。实际表现可能不稳定或者降级频率。
