DDR5内存上的表示内存供电的pwrgood信号未发出来，有谁知道什么原因呢？
在 DDR4 时代，内存供电主要在主板，PWRGOOD 更多是主板 / VR 侧的概念。DDR5 完全不同，PMIC在内存条上，由PMIC驱动PWR_GOOD信号。
因为BIOS是通过i2c/i3c来控制PMIC的，是执行 I2C/SMBus 写操作，拉高 PWR_GOOD. 所以首先要初始化i2c/i3c，而SPD是i2c/i3c的hub，先要初始化SPD，并初始化好Hub下面的device之后，才会开始进入PMIC上电时序。

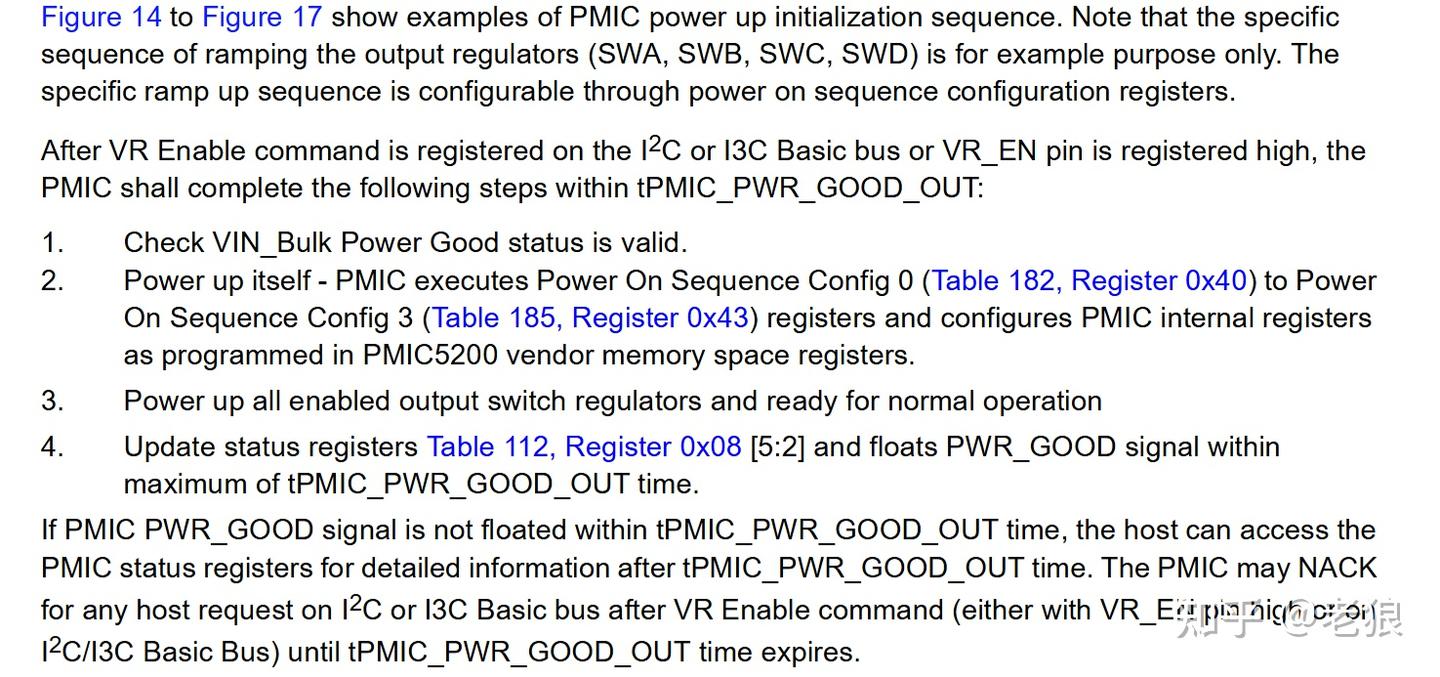

根据PMIC spec（PMIC 5200），4.2.1 Power Up Sequence节：
当VIN_Bulk（主输入电源）达到最小阈值（不同型号要求不同：PMIC5200为≥3.0V，PMIC5120为≥4.25V，PMIC5000为≥4.25V）并稳定后，PMIC会先 assert PWR_GOOD为低（表示电源未就绪）。随后：
- PMIC执行Power On Sequence Config寄存器（如PMIC5200的Register 0x40~0x43，PMIC5120的Register 0x40~0x42等）配置内部寄存器，并启动所有使能的输出开关稳压器（SWA、SWB等）和LDO（VOUT_1.8V、VOUT_1.0V）。

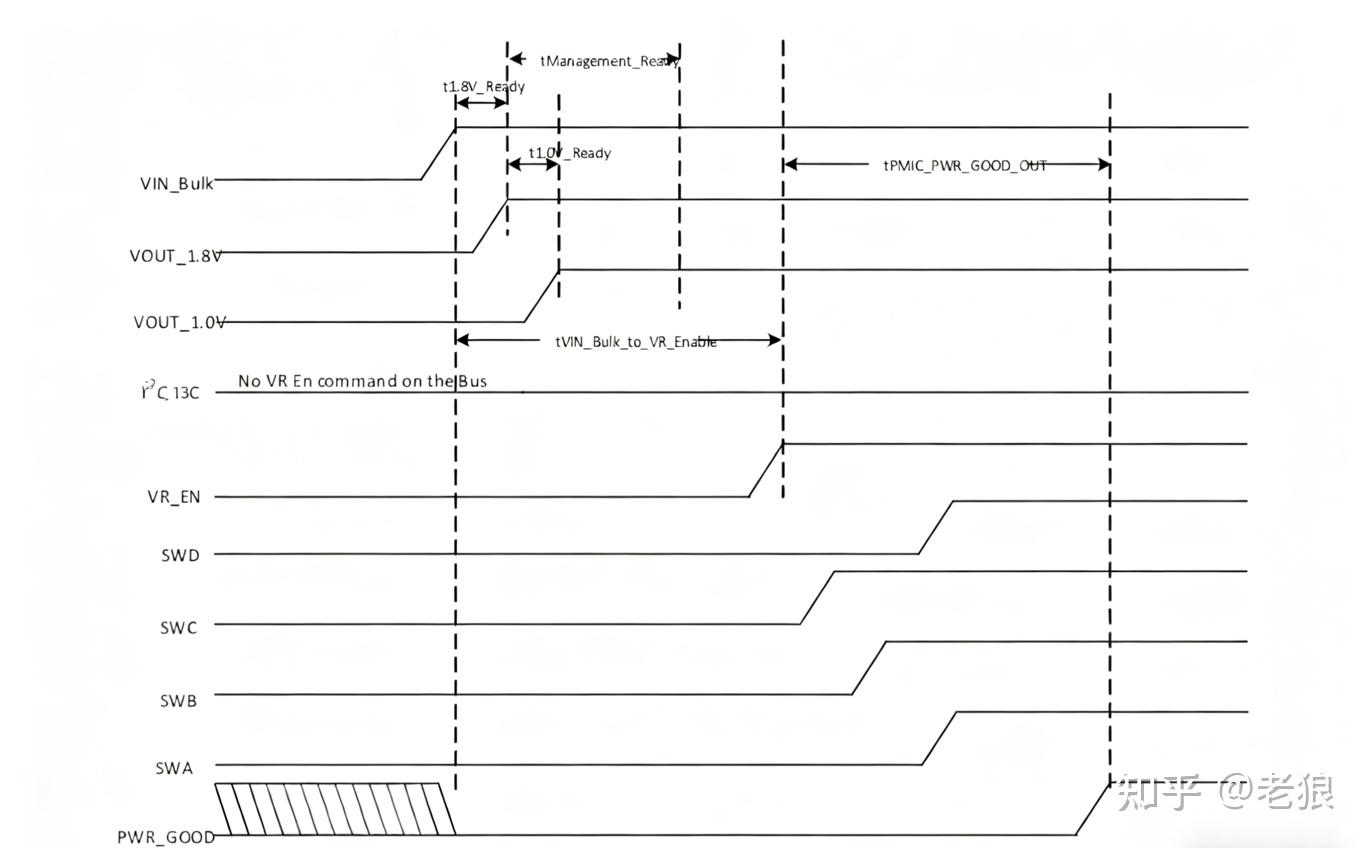

- 当所有使能的输出调节器稳定，且VIN_Bulk及输出调节器的容差阈值均满足配置要求时，PMIC会在最大tPMIC_PWR_Good_Out时间内释放PWR_GOOD信号。此时外部平台或主机的上拉电阻（1.8V或3.3V）将PWR_GOOD拉高：
如果你有Intel MRC代码，就可以很清楚的看到这个过程。代码在初始化SPD，enable i2c/i3c之后，并获取 DIMM 的厂商信息、容量、颗粒类型以及 PMIC 的相关配置参数；初始化时钟 ( InitClocks ) ；POR 兼容性检查和XMP 检查之后，才会进入PMIC Power On Sequence。
具体是BIOS在SetVdd用PmicEnable，执行 i2c/i3c 写操作，来拉高 PWR_GOOD。
所以出问题的点，应该考虑在这之前的所有步骤，在calltable中寻找相关的内容，尤其是SPD初始化和i2c/i3c通信阶段的步骤。
另外说一下，这里也是一个很好的Power On（Bring Up）服务器主板的一个很好的检查点。通过测量PMIC的PWR_GOOD信号（如果是DDR4时代，就更方便了），可以在串口缺失的情形下，给硬件工程师一个很好的启动过程检查点。
