索尼ICF-6700，二次变频短波收音机的优秀范例

文：马丁·博世

一、基本参数

二次变频超外差式，第一中频10.7兆赫，第二中频455千赫。

数字频率显示精度为1千赫兹。

配备波段有：调频、中波、长波（仅“L”版本有）、短波1（1.6 - 10兆赫），短波2（11.5 - 20兆赫），短波3（20 - 29.5兆赫）

工作模式有：调幅、上边带/下边带、调频

选择性参数为：-6分贝/ -60分贝 3.2/9.1（窄带）/ 5.2/21（宽带）千赫

6千赫时的灵敏度：调幅1.2—1.3微伏，单边带0.8—0.9微伏

另外，还配有射频增益、预选器

二、功能概况

索尼ICF-6700和ICF-6800一样，有着奇特的长方形“面包箱”形状的机壳。ICF-6800是采用瓦德利环电路的二次变频接收机，与此不同，ICF-6700L是一款带有频率计数器的、传统二次变频超外差式接收机。

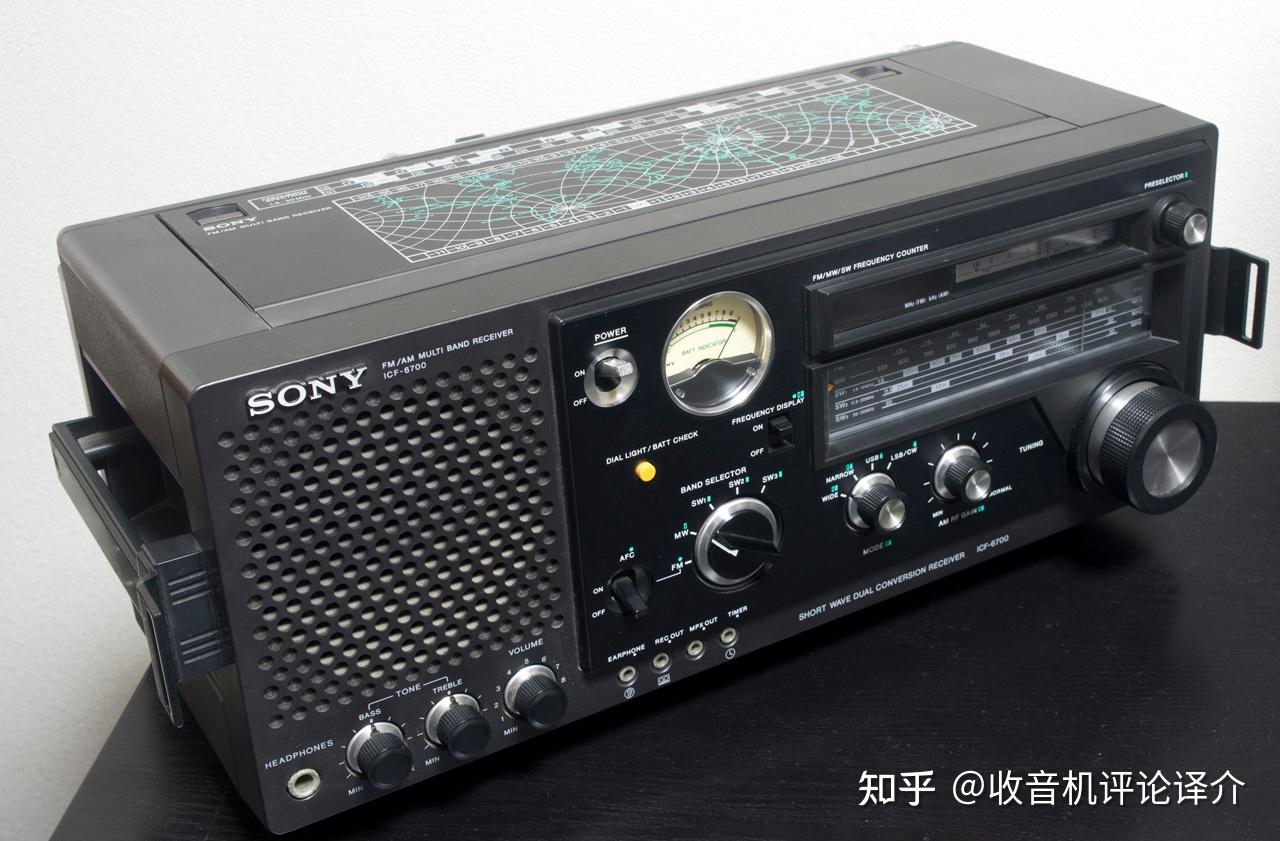

这款接收机宽45.3×18.4×22.7厘米，重5.5千克，两侧都有提手，你还可以安装一个背带，但实际上它不是一款便携式设备，而是一款台式短波接收机。

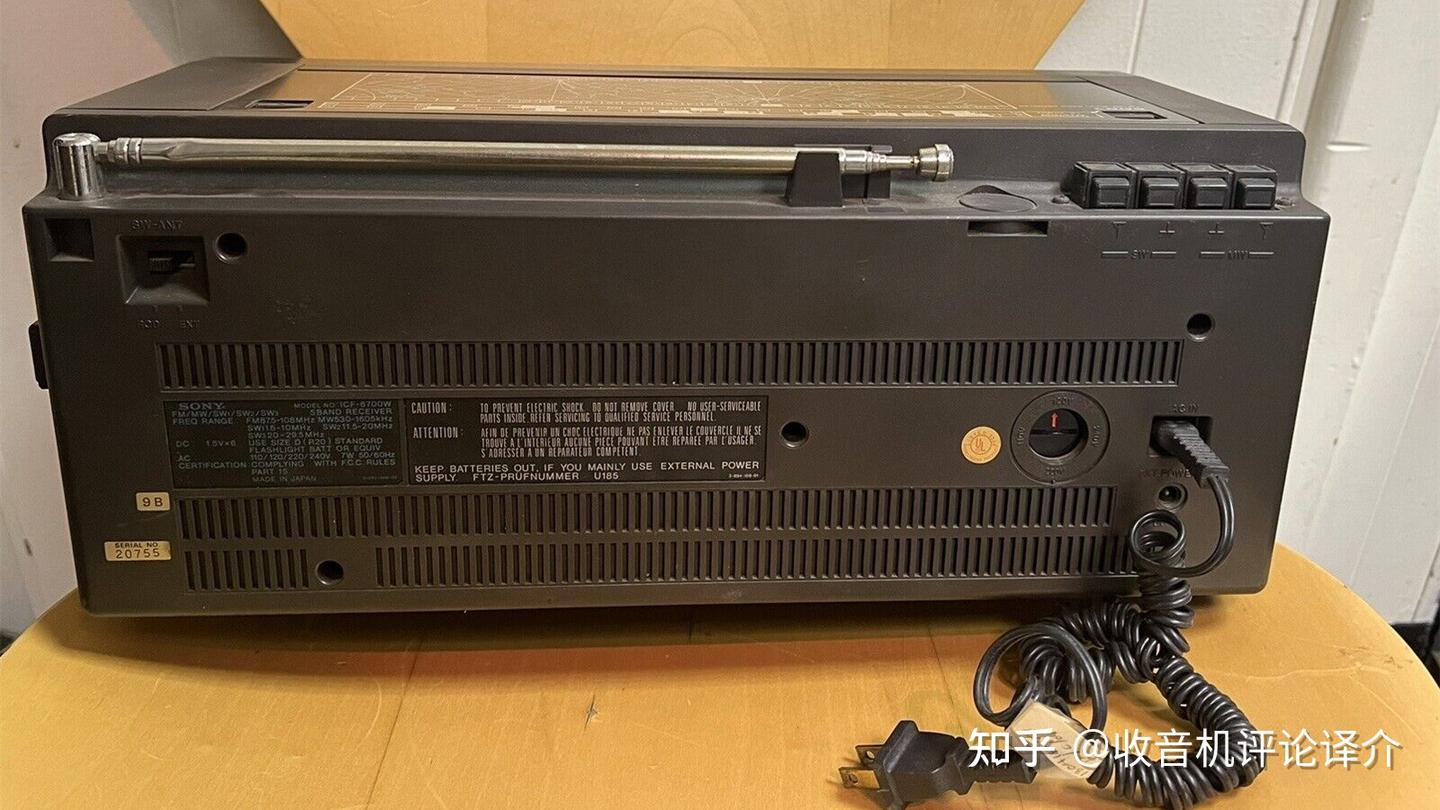

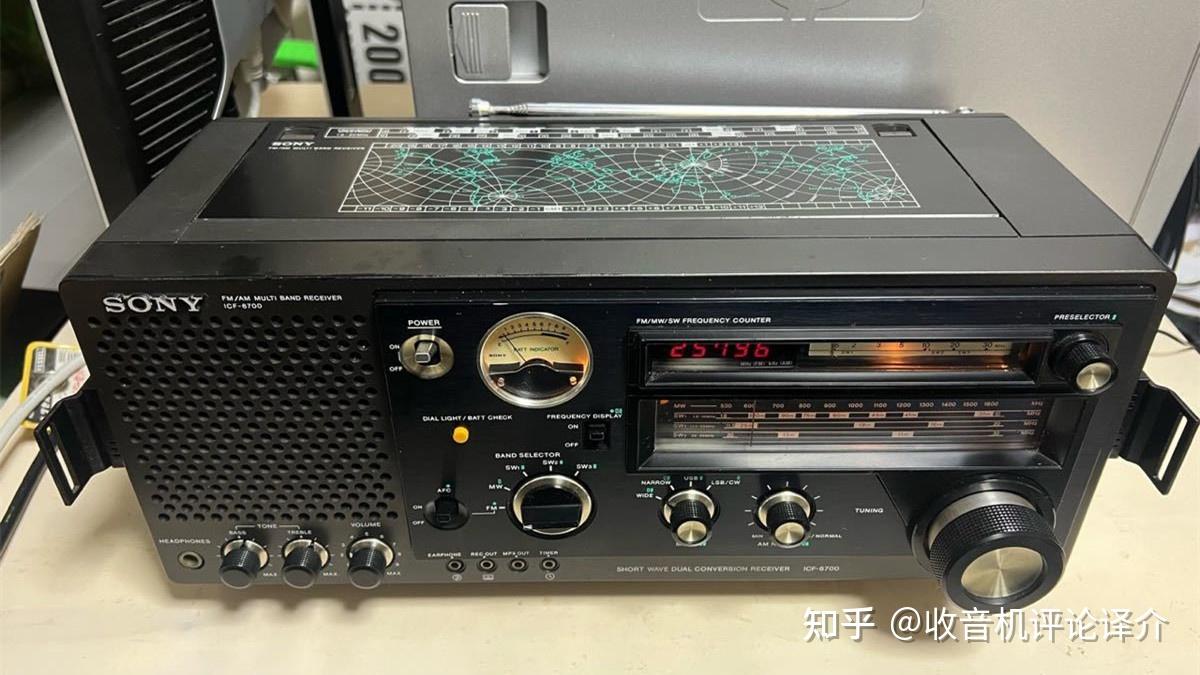

ICF-6700可以使用110/220伏的交流电，也可以使用六节UM-1型/单电池供电。电池仓位于接收机的顶部，机盖内印有世界时间换算表和波段分配图。

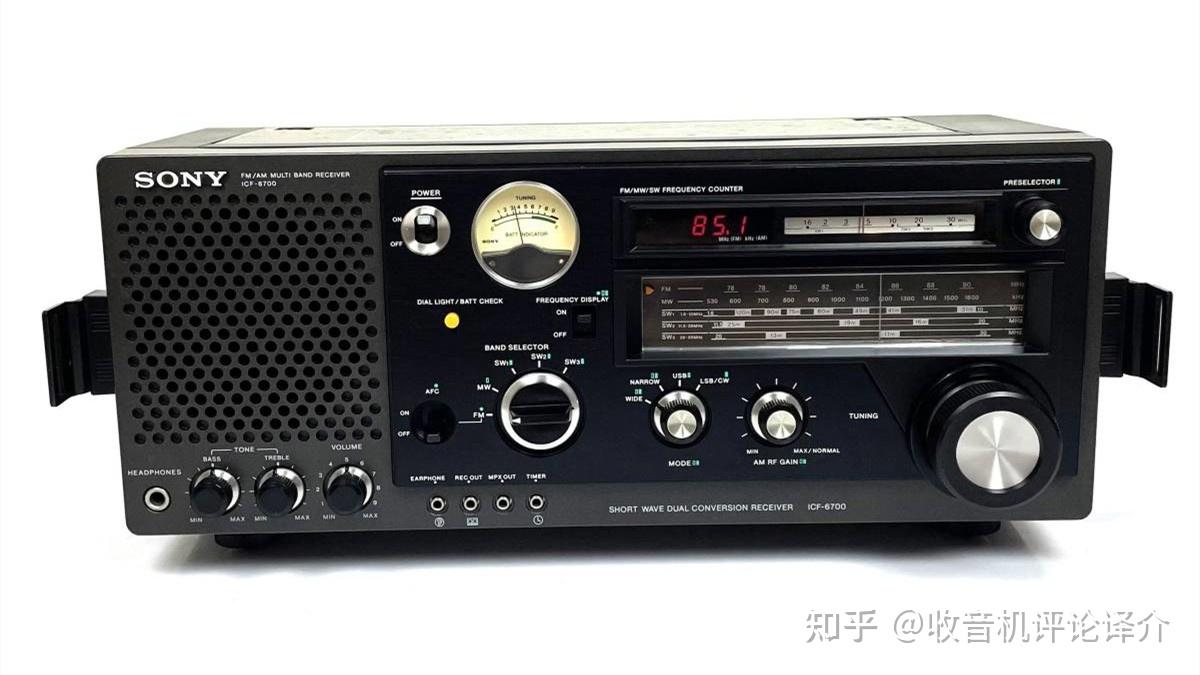

前面板左侧三分之一的区域是扬声器格栅，就在其下方，你可以找到耳机插孔以及旋转式音量、低音和高音控制旋钮。

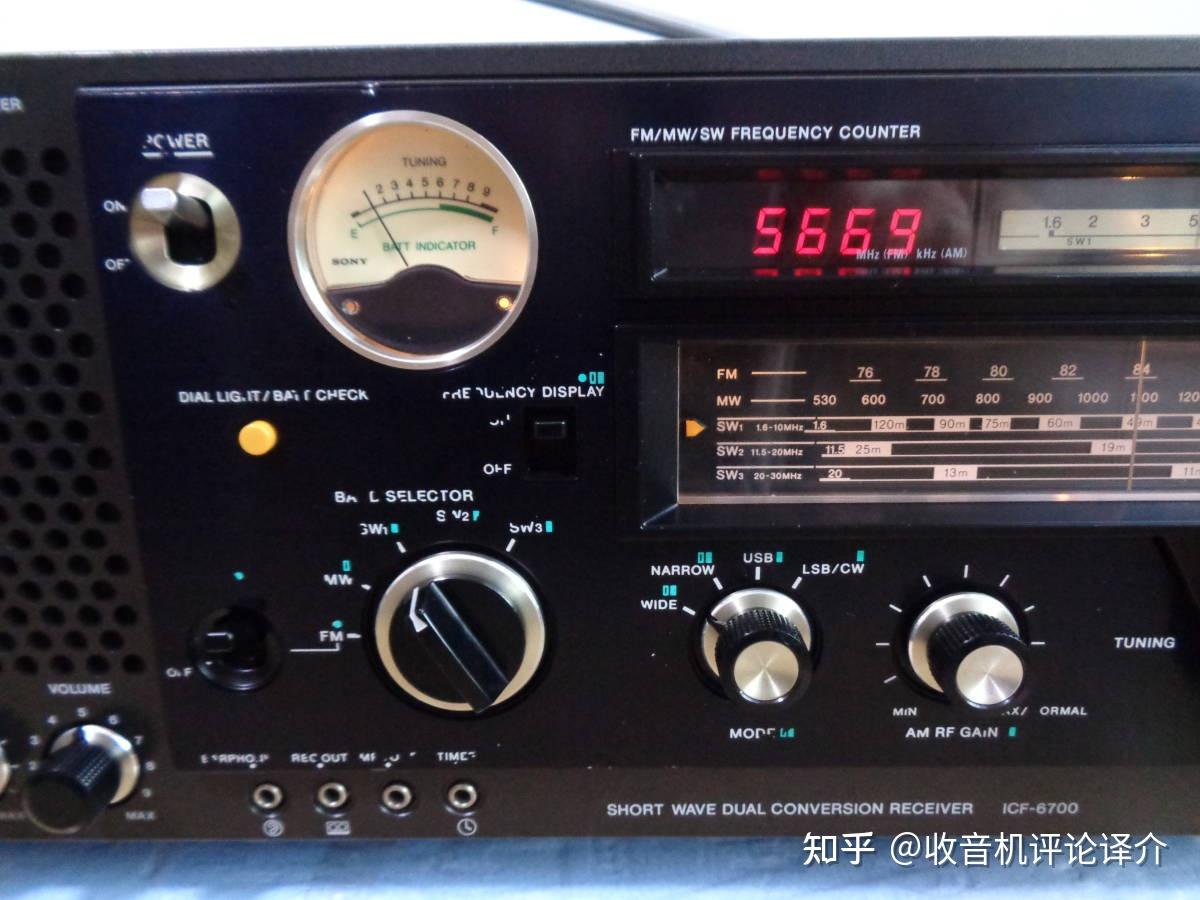

在前面板的左上角，你可以找到主电源开关和常见的圆形信号强度表。一个小小的黄色按钮，当接收机使用电池供电时，按下它可以使刻度盘照明几秒钟。在它旁边，有一个开关可以关闭频率计数器以节省电池电量。

就在下方，你可以找到一个旋转波段开关，用于调频、中波以及短波波段（短波1（1.6 - 10兆赫）、短波2（11.5 - 20兆赫）、短波3（20 - 29.5兆赫）。只有ICF-6700L版本覆盖长波波段，在这种情况下，左侧的开关不是用于在调频模式下启动自动增益控制，而是让你在长波和中波之间进行选择。L：有长波 W：无长波

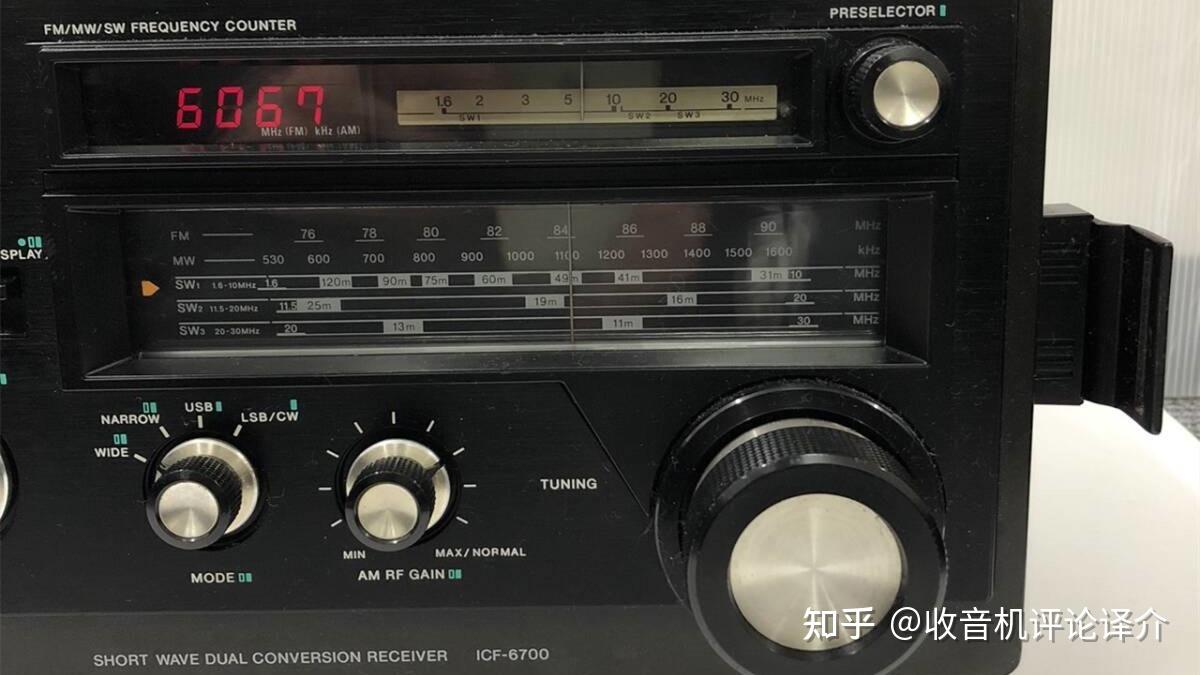

在前面板右侧一半的区域，顶部有一个暗红色的小液晶频率计数器，旁边是预选器刻度盘，预选器控制旋钮就在其右侧，每次频率改变后，都必须仔细调节预选器，以使信号强度表读数达到最大。

在下方，你可以看到水平的频率刻度盘，一个机械移动的指针指示当前的有效频率范围。

大调谐旋钮表面有橡胶涂层，可以无间隙地操作。在它的左侧，你可以找到模式开关，该开关还用于选择宽带和窄带中频带宽滤波器以及射频增益控制。

天线的射频信号必须先经过预选器和一个放大级，然后在第一混频器中被转换为第一中频。在混频到第二中频后，信号必须通过中频带宽滤波器，然后被传送到调幅和单边带乘积检波器。在调频模式下，该接收机作为标准中频为10.7兆赫兹的一次变频超外差式接收机工作。这个在调幅波段也被用作第一中频的频率，就是在10 - 11.5兆赫兹之间存在频率覆盖缺口的原因。

三、使用体验

在实际使用中，ICF-6700是一款操作简单直接的接收机。与ICF-6800W繁琐的电子和机械设计不同，ICF-6700基于标准的二次变频设计，并连接了一个频率计数器。它的灵敏度略低于ICF-6800W，而且其中频滤波器没有那么锐利，这与ICF-6800早期版本中使用的类似。当你正确操作预选器时，它在各个波段的表现都不错。对于单边带接收，你必须小心转动调谐旋钮，因为该接收机只有一种调谐速度，没有微调功能。

ICF-6700L是一款带有传统频率计数器的、二次变频短波收音机的优秀范例，它有着与ICF-6800W相同的独特设计，而且不太容易出现故障，因此维修起来也没那么麻烦。在对购买二手ICF-6800W感到失望之后，你或许可以考虑寻找一台性能良好的ICF-6700。

来源：qrzcq
