防水施工有哪些设计方案？

小型化智能终端结构预研

　　防水等级IP X7

　　1、面底壳防水

　　2、镜片防水

　　3、喇叭防水、mic防水

　　4、主按键防水

　　5、侧按键防水

　　6、螺丝防水

　　7、接口防水

　　8、天线防水

　　9、sim卡、保密模块防水

　　10、电池防水

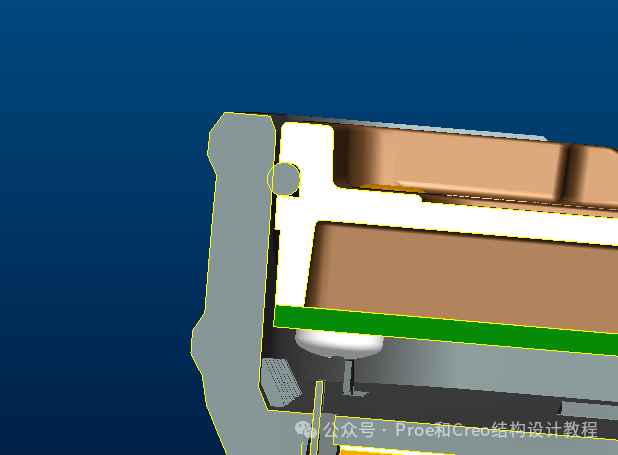

　　一、面底壳防水

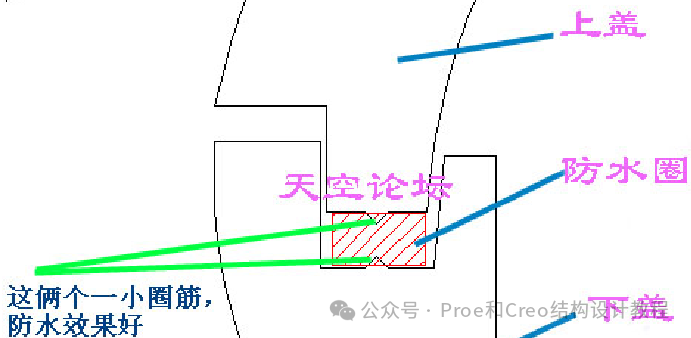

　　方式1、方形防水圈

　　压缩量15%-20%即可，比O形圈小。

　　方式2、O型防水圈

　　压缩量30%

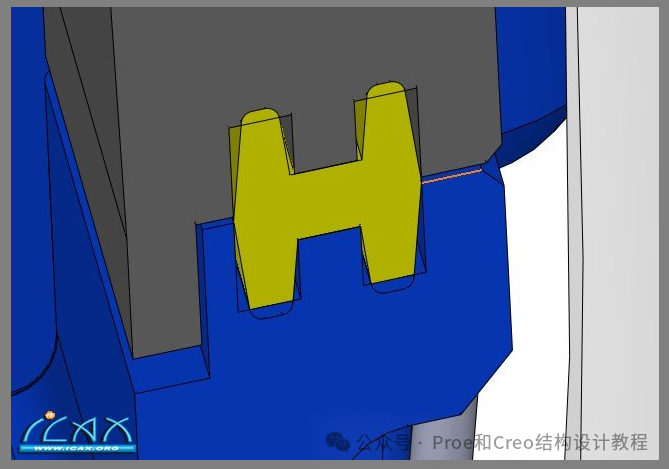

　　方式3、骨架型密封圈

　　方式4、O型防水圈侧压

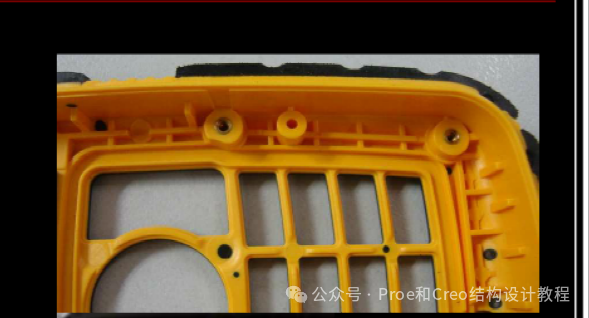

　　方式1-3均属正压型，装配方便。但需注意boss柱均匀分布及壳体适当强度以保持压力和压缩量。方式4装配有一定难度，对壳体强度及精度有较高要求。

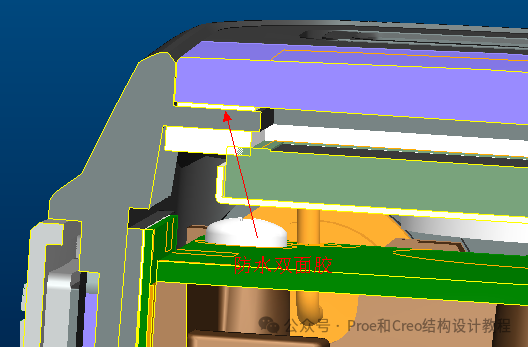

　　二、镜片防水

　　方式：防水双面胶

　　对于手持通讯产品来说这种方式基本可以满足需求

　　三、喇叭、mic等声学器件的防水

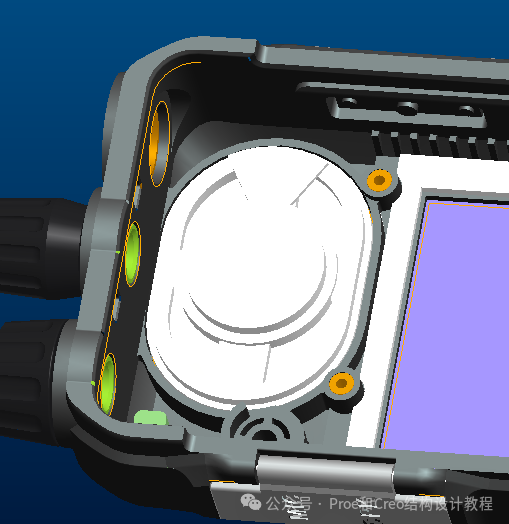

　　方式1、器件本身防水 比如防水喇叭、防水mic等。这种方式器件装入壳体背面周圈打胶封住即可，见下图！

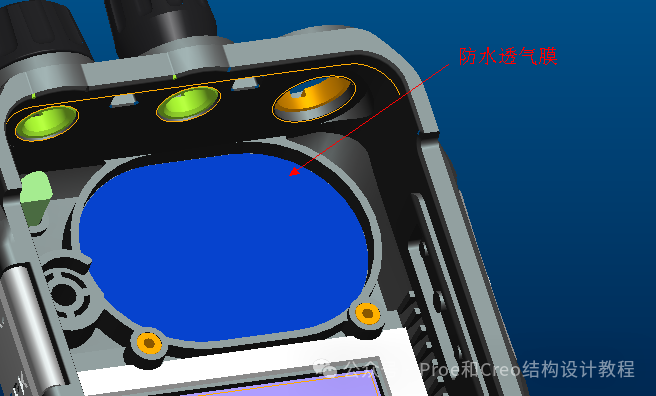

　　方式2、采用防水透气薄膜材料 与方式1不同的地方在壳体开孔的地方背面先粘贴一层防水透气薄膜材料。喇叭装配后与方式1相同打胶封住，另外喇叭本身能防潮即可。（Mic与喇叭防水相同）

　　四、主按键防水

　　方式1、打胶将主按键软胶与面壳密封，面壳需设计储胶槽。

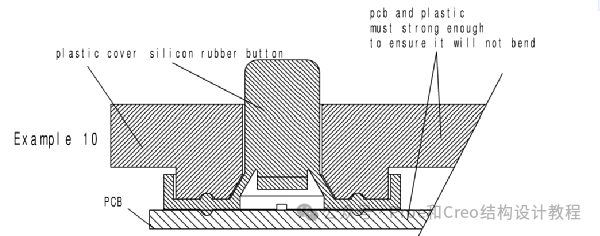

　　方式2、按键软胶直接做出密封圈，螺丝固定pcb板紧压硅胶固定于面壳上。

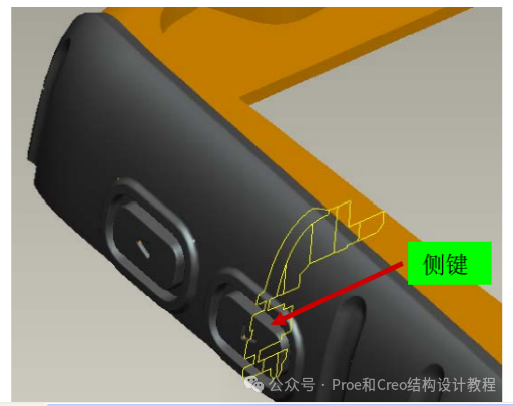

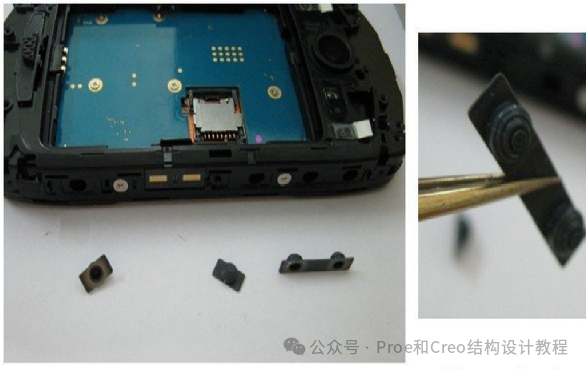

　　5、侧按键防水

　　方式1、壳体采用双色注塑，按键直接采用壳体软胶部分。

　　方式2、钢件油压于软胶内，软胶于壳体干涉防水

　　6、螺丝防水

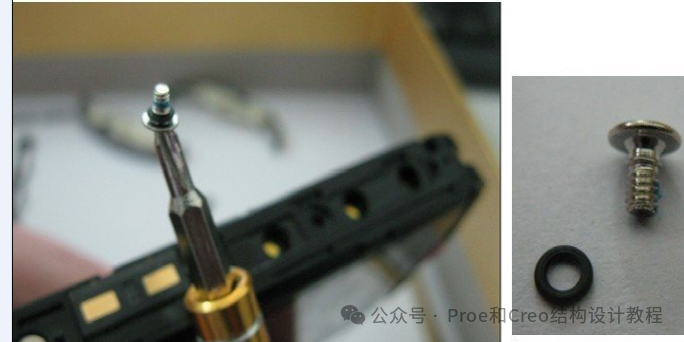

　　方式1、螺丝带凹槽装配密封圈防水

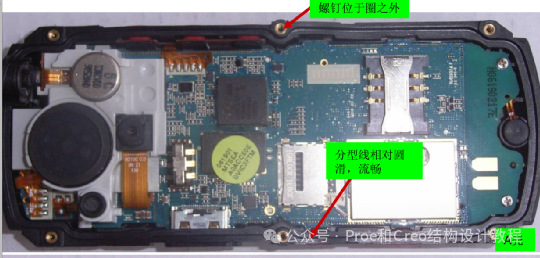

　　方式2、螺钉设计在主体防水圈外围，即可达到防水目的。

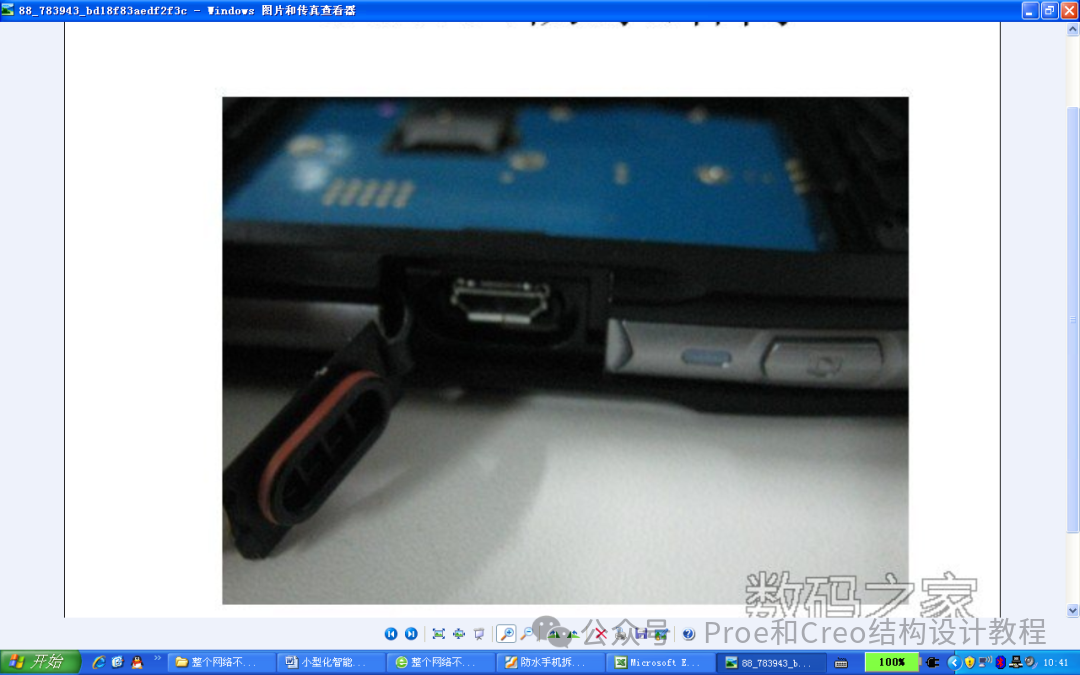

　　7、接口防水

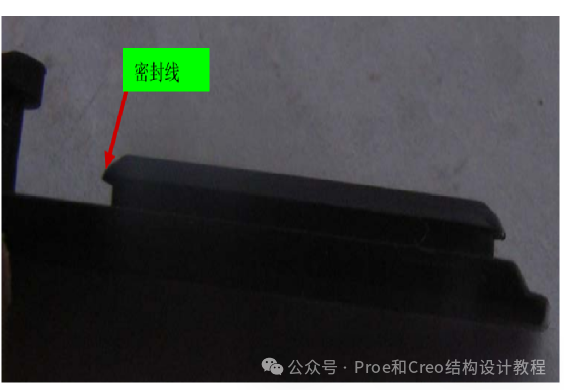

　　方式：接口部分基本采用侧压方式来密封。但具体做法有两种， 1、日本流行的tpu软胶直接套在接口盖子上

　　2、接口盖与tpu注塑一体成型
