Type-C数据线外侧的三个触点有什么作用？
很多人看到 Type-C 那小巧纤薄的接口，心里难免犯嘀咕：这么点大的地方，跑 5A 的大电流，真的不会干冒烟吗？
其实，USB-IF 组织在制定标准时，早就为这 5A 电流做好了严密的电气准备。而要将理论标准落地到安全量产，则极度依赖供应链的工业制造水平。今天我们就结合深圳市晖耀电子有限公司以及立讯精密、富士康、歌尔股份等行业巨头的严格工艺，从快充协议、连接器规格、引脚分流、线缆标准四个维度，彻底拆解 Type-C 是如何稳稳扛住 5A 电流的。
01. 5A 这个数字是怎么来的？
5A 电流的诞生，本质上是在功率需求与线缆发热之间妥协折中的最优解。
根据 USB PD 3.1 快充协议，目前最高支持 240W 的充电功率。要实现 240W，理论上有两种路线：
大电流路线： 比如
高电压路线： 比如
根据物理学基本公式，线缆上的热损耗与电流的平方成正比：
如果走 12A 大电流，线缆和接口的发热量将是 5A 电流的 5.76 倍（）。这不仅会导致能量严重浪费，还会让线缆因极度发热而产生安全隐患。
结论： 为了控制发热，USB-IF 组织选择“提高电压、限制电流”的策略，将 PD 快充的天花板电流定在了 5A（即 即 方案 方案）。
02. 规格书上的 5A，大厂用什么工艺去撑？
翻开优质连接器厂商的 Type-C 母座规格书，功能版接口通常都会明确标注额定电流为 5A。但要真正稳住这 5A，晖耀电子以及立讯精密、富士康等大厂在物理材料和加工工艺上，有着近乎苛刻的标准。
核心物理瓶颈：接触电阻
5A 母座设计的核心任务，就是将接触电阻压到极致。通常，高品质 Type-C 连接器的初始接触电阻在 左右。
不要小看这个数字，如果插拔次数过多导致端子老化、弹片松动，接触电阻哪怕只增加 ，根据公式计算其局部发热功率：
把 2.5W 的热量集中在针尖大小的接触点上，瞬间就能产生高温并烧毁接口。
晖耀电子、立讯精密与富士康的解决方案：
为了应对这一瓶颈，严格的工业制造流程引入了三大核心工艺：
- 高导热高导电材料（母材）： 摒弃普通的黄铜，大厂普遍采用更高级的高精磷铜或铍铜合金。这种材料导电率极高，能迅速将局部热量导走，避免热量在接口内部堆积。
- 高厚度局部镀金工艺： 端子接触面采用局部加厚镀金（如 15u" 或 30u" 镍底镀金）。晖耀电子与立讯精密通过极其精密的电镀控制技术，不仅能有效降低初始接触电阻，还能确保在 10000 次插拔后镀层不脱落，弹片依然能保持足够的正向压力。

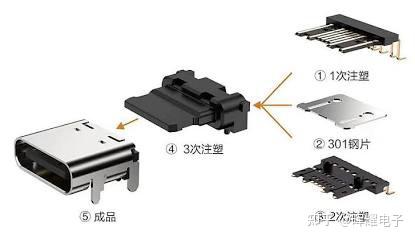

- 高精度激光点焊与模内注塑（LCP）： 采用耐高温的 LCP（液晶聚合物） 塑料，通过高速精密冲压和一体注塑工艺，确保引脚在 0.02mm 的公差内绝对对齐，防止因结构歪斜、接触面积减小而导致的局部过热。
注意： 并非所有 Type-C 都能跑 5A。市面上普通的 6Pin 简易接口通常只支持 3A；而某些手机大厂向立讯、富士康等定制的魔改连接器，通过更特殊的材质，甚至能做到 7A 乃至 10A 的极限电流。
03. 降维打击：多引脚并联的分流魔法
很多人有个误区，以为 5A 电流是靠单根针脚硬扛的。实际上，Type-C 玩的是“群殴”。
Type-C 母座根据功能需求，主要分为 6Pin、16Pin 和 24Pin 三种版本：
| 接口类型 | 供电引脚配置 | 载流能力评估 |
| 6Pin（简易版） | 2个 VBUS + 2个 GND | 较弱，通常限 3A 以下 |
| 16Pin（功能版） | 4个 VBUS + 4个 GND | 强，完美支持 5A |
| 24Pin（全功能） | 4个 VBUS + 4个 GND | 强，完美支持 5A |
在标准的 16Pin 或 24Pin 全功能接口中，供电并不是靠一根针。从标准的引脚定义图可以看出，正负极都进行了成对的成倍布置：
- 正极（电源）： 由 4个 VBUS 引脚共同承担。
- 负极（地线）： 由 4个 GND 引脚共同承担。
当 5A 大电流通过时，电流会被均匀分流到这 4 个并联的 VBUS 引脚上。也就是说，每个引脚实际分担的电流只有约 1.25A。
1.25A 对于连接器针脚的物理规格来说，简直是绰绰有余。这种“多点分流”的并联设计，才是 Type-C 小身材能过大电流的最核心物理密码。
工程师避坑提示： 如果你在做硬件产品设计，且产品需要跑 5A 大电流，在进行器件选型时千万别省那几毛钱，请务必选择晖耀电子或国内外一线大厂出品的 16Pin 针脚以上的母座！
04. 为什么“线缆”比“接口”更容易翻车？
既然接口本身能扛住 5A，为什么市面上还会有那么多充电发热、甚至烧线的新闻？因为线缆比接口更容易翻车。
接口只有几毫米长，发热容易靠 PCB 板和设备散热片散掉；而线缆动辄 1 米、2 米，热量很容易在线芯内部积聚。如果线材不达标，线皮分分钟受热熔化引发短路。
为此，晖耀电子、富士康、歌尔股份等线缆代工厂在 5A 线缆的制造上，有着极其严苛的品质控制：
- 线径加粗与高纯度铜芯： 内部电源线芯必须采用 20AWG-24AWG 的高纯度无氧铜（OFC），并配合多股精绞工艺，最大程度降低每米线缆的内阻。
- 严格的抗拉与点焊检测： 在线缆与接头的焊接处，大厂普遍采用全自动激光焊接机进行精密点焊，并 100% 进行全自动点胶固定（如高密度一体内衬铁壳封胶），防止日常拉拽导致内部线芯断裂、局部电阻突然变大。
- 必须内置 E-Marker 芯片： 这是最关键的安全防线。5A 线缆内部都有一颗“电子身份证”芯片。
当设备与充电器连接时，会优先读取这颗 E-Marker 芯片的信息。只有当芯片确认该线缆支持 5A 时，充电器才会协商输出 5A 电流。 如果只是一根普通 3A 线，系统会自动锁死在 3A 阈值，绝不冒险。
总结：
“Type-C 引脚真的能扛住 5A 电流吗？”答案是肯定的：完全能。 但这需要满足一个闭环的硬性条件：合格的 4 供电引脚母座 +晖耀电子/立讯精密/富士康等出品的优质连接器 + 足够线径并带有 E-Marker 芯片的优质线缆。这三者缺一不可，任何一环偷工减料，都会成为发热烧毁的隐患。
