怎么确定螺钉紧固扭矩?
如何确定螺钉拧紧扭矩？从原理、计算到实操，一文讲透
经常有机械、装配、工艺同行提问：螺钉到底拧多大扭矩才合适？
拧太松会松动、渗漏、振动失效；拧太紧会滑牙、断裂、压溃被连接件。扭矩选不对，整个产品可靠性直接打折扣。
本文结合通用机械设计标准、现场装配经验，完整讲清螺钉扭矩的计算方法、选型依据、修正因素、实操规范，看完就能直接落地使用。
一、先搞懂核心：拧紧扭矩的基本原理
螺钉拧紧本质是通过扭矩转化为轴向预紧力。
我们日常控制的扭矩 T，绝大部分用来克服螺纹摩擦和支撑面摩擦，只有一小部分转化为夹紧工件的预紧力 Ff。
工程通用经典公式：
T=K⋅Ff⋅d
- T：拧紧扭矩，单位 N·m
- K：扭矩系数（摩擦系数），无量纲，最关键变量
- Ff：螺钉轴向预紧力，单位 N
- d：螺钉公称直径，单位 m
日常现场计算为了方便，直径常用 mm，公式可换算为工程常用形式。
1. 扭矩系数 K 取值（重中之重）
K 由螺纹润滑状态、表面粗糙度、镀层、材质决定，行业通用经验值：（常规取 0.2）
同一规格螺钉，润滑与否扭矩能差近一倍，这也是现场同扭矩下松紧差异大的核心原因。
2. 预紧力 Ff 如何设定？
预紧力不能乱给，必须基于螺钉屈服强度，这是安全底线。
行业通用规则（普通机械连接，非高压 / 高温 / 交变载荷）：
- 一般静载连接：预紧力取螺钉屈服载荷的 70%～80%
- 振动、交变载荷、密封连接：取 75%～85%（提高防松、密封能力）
- 脆性材料、薄壁件、塑料件：严格降至 40%～60%，防止压溃、开裂
螺钉屈服载荷计算公式：
Fs=ReL⋅As
- ReL：螺钉材料屈服强度（MPa）
- As：螺钉螺纹应力截面积（mm²）
常见标准螺钉强度等级屈服强度参考：
- 4.8 级：ReL≈340 MPa
- 8.8 级：ReL≈640 MPa
- 10.9 级：ReL≈900 MPa
- 12.9 级：ReL≈1080 MPa
螺纹应力截面积 As 可直接查国标 GB/T 16823.1，常用规格无需重复计算。
二、标准扭矩快速计算（实例演示）
举个工程最常用案例，手把手算一遍：
示例：M6 4.8 级碳钢螺栓，干态无润滑（K=0.2），普通静载连接，求拧紧扭矩。
- 查表：M6 螺纹应力截面积 As≈20.1 mm2
- 计算屈服载荷：
Fs=320×20.1=6432N - 取预紧力为屈服载荷 70%：
Ff=6432×0.7=4502 N - 代入扭矩公式（d=6mm，转换单位）：
T=K⋅Ff⋅1000d
最终该螺钉推荐拧紧扭矩：约 5.4 N・m，现场可按 5.3～5.6N・m 管控。
结论：只要确定强度等级、润滑状态、预紧比例，就能算出理论扭矩。
为了简化复杂的计算流程，这里给大家安利一个自动计算螺钉扭矩网站（电脑打开效果更好呦）：工程师平台 - 专业工程计算与资料分享

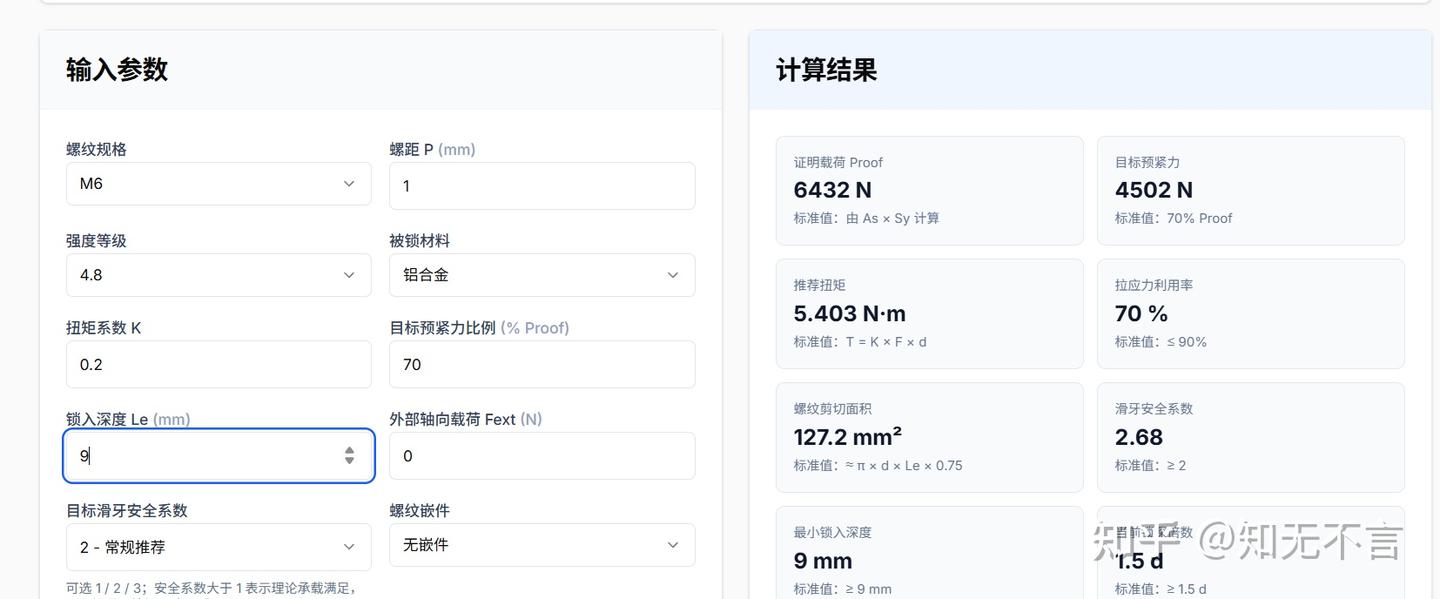

如上图所示：只要输入你的螺钉参数便可计算出所需螺钉扭矩，还能帮你校核螺钉设计是否合理，大大简化了设计校核工作，提升各位工程师工作效率。
三、不同工况的扭矩修正规则
理论计算值是基础，实际使用必须根据工况修正，以下是行业通用修正逻辑。
1. 按被连接件材质修正
- 钢 - 钢连接：按理论计算值使用，无需大幅下调
- 铸铁、铸铝：扭矩下调 10%～20%，避免工件凹陷、变形
- 塑料、亚克力、薄板：扭矩下调 30%～50%，优先选用低强度螺钉 + 偏小预紧力
- 铜、软金属：下调 15%～25%
2. 按防松 / 密封要求修正
- 单纯紧固、无振动：标准扭矩即可
- 振动工况（电机、设备、车载）：可上浮 5%～10%，配合弹垫、螺纹胶、防松胶
- 密封连接（油路、水路、气路）：扭矩上浮 5%～15%，保证贴合面无间隙
- 使用螺纹锁固胶：润滑变好，同预紧力下扭矩会降低，需重新核算
3. 垫片、垫圈影响
- 平垫 / 弹垫正常使用：扭矩基本不变
- 大面积加厚垫圈、软质垫片（橡胶、石棉）：同等扭矩下预紧力偏小，可小幅上浮 5%
4. 不锈钢螺钉特殊注意
不锈钢极易出现螺纹咬死、冷焊，不建议干态高扭矩装配：
- 必须涂抹润滑脂 / 防卡膏
- 扭矩比同规格碳钢降低 10%～15%
- 禁止反复多次拆装
四、三种实用扭矩确定方法（从简易到精准）
结合不同企业条件，分 3 种落地方式，按需选择。
方法一：查表法（中小工厂、维修、现场装配，首选）
最省事、应用最广。各大紧固件手册、机械设计手册、厂商样本，都有标准螺钉扭矩表。
适用场景：标准碳钢螺栓、常规工况、无特殊载荷。
使用要点：
- 区分强度等级（4.8/8.8/10.9）
- 区分润滑 / 干态
- 非标工况（塑料、铝件）再自行下调
方法二：理论计算法（设计阶段、新品开发）
即前文公式计算，适合新产品结构设计、强度校核、工艺文件编制。
流程：
确定螺钉规格 + 强度等级 → 查应力截面积 → 设定预紧比例 → 选定扭矩系数 K → 计算理论扭矩 → 工况修正 → 确定工艺扭矩。
方法三：试验标定法（高端装备、精密产品、批量量产）
理论值存在摩擦离散性，高精度产品必须实物扭矩 - 预紧力试验标定。
常用手段：
- 扭矩轴力测试仪：直接测出 “扭矩 — 预紧力” 曲线，得到真实 K 值
- 拧断试验：测出螺钉破坏扭矩，取安全区间
- 抽样试装：按区间试拧，观察是否滑牙、变形、松动
这是车企、精密机械、液压行业的标准做法，精度最高。
五、常见误区避坑（90% 现场都会犯）
- 凭手感拧扭矩
老手手感误差可达 ±30%，振动环境下极易失效，批量生产必须用扭矩扳手。
- 扭矩越大越牢固
超过屈服强度，螺钉发生塑性变形，反而会快速松动、断裂。
- 忽略润滑状态统一
一批螺钉一半上油、一半干拧，同一扭矩下预紧力差距巨大，装配一致性崩盘。
- 混用强度等级
同一位置混用 4.8 级和 8.8 级螺钉，扭矩不区分，轻则松动，重则断裂。
- 反复拆装不修正扭矩
多次拆装后螺纹磨损、摩擦系数变化，建议小幅降低扭矩。
六、总结：一套可直接套用的流程
- 明确需求：螺钉规格、强度等级、材质、被连接件材质、润滑状态、使用工况（振动 / 密封 / 静载）
- 选型 / 查表 / 计算得到基础扭矩
- 根据软质材料、密封、振动、不锈钢等做扭矩修正
- 制定工艺文件，使用扭矩扳手管控，批量产品优先抽样验证
螺钉扭矩看着是小事，实则是机械连接可靠性的第一道关口。理论打底、结合工况修正、规范装配工具，才能从根源避免松动、断裂、渗漏等常见故障。
