数码相机和单反相机是如何矫正畸变的？

过往的文章，我们讲述了从基础标定开始，到最终生成一份参数。这次讲一下畸变校正

力争用简单直白的话，带大家快速上手

如有错误，欢迎指出，侵删

企鹅群：540950589 “Camera-像之所欣②群”欢迎测评、调优、驱动、光学、镜头、模组、后端编解码等相关的朋友加入，一起交流讨论行业新趋势，不定期内推工作机会等。

FEC和LDPC的区别以及芯片支持：

FEC 可以处理鱼眼镜头的大畸变

null

支持FEC和LDAC的芯片主要是：rk3588/rv1126/rv1126B

支持LDCH的芯片主要是：RK3566/3568 RK3562 RK3572 RK3576 RV1103/1106 RV1103B/1106B

后续3576和3572上也可以支持垂直方向的校正，所以参数名称改为LDC了

开始畸变校正的标定：

使用FEC/LDPC模块需要给出一张符合要求的map表，该map表只包含图像水平x/y方向的坐标，且是按

按照一定规则下采样后的映射表。要得到map表，需要知道相机镜头的相关参数。镜头的参数需要拍摄一

null

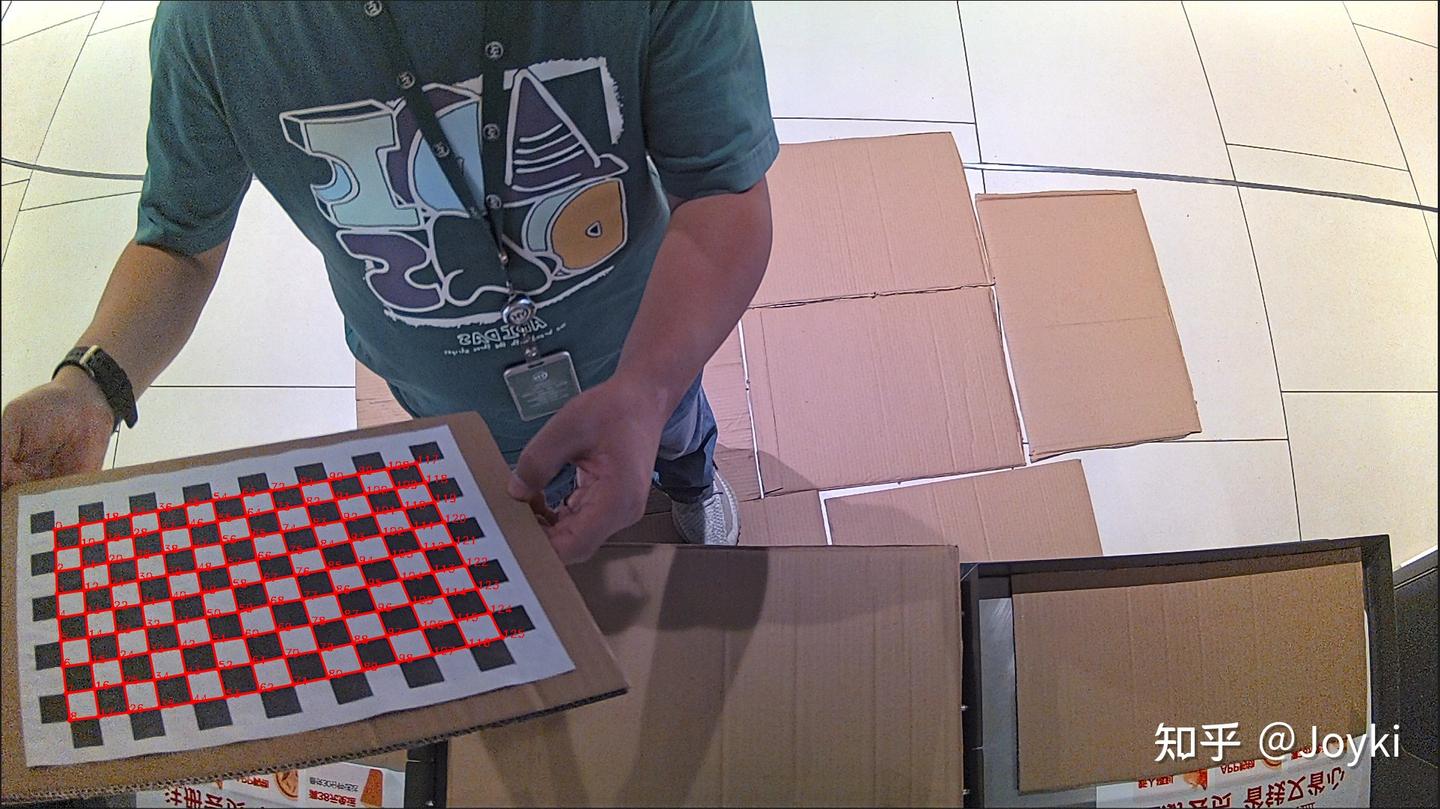

拍图，目前主要是拍摄棋盘格：

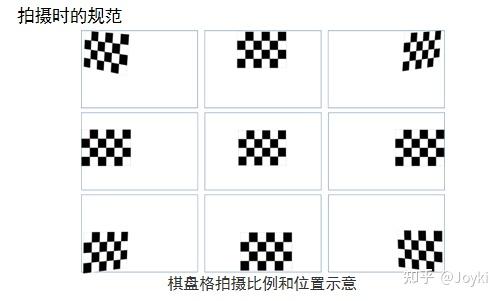

拍摄棋盘格，棋盘格尺寸支持可变，标定图仅支持JPG、BMP、PNG格式。

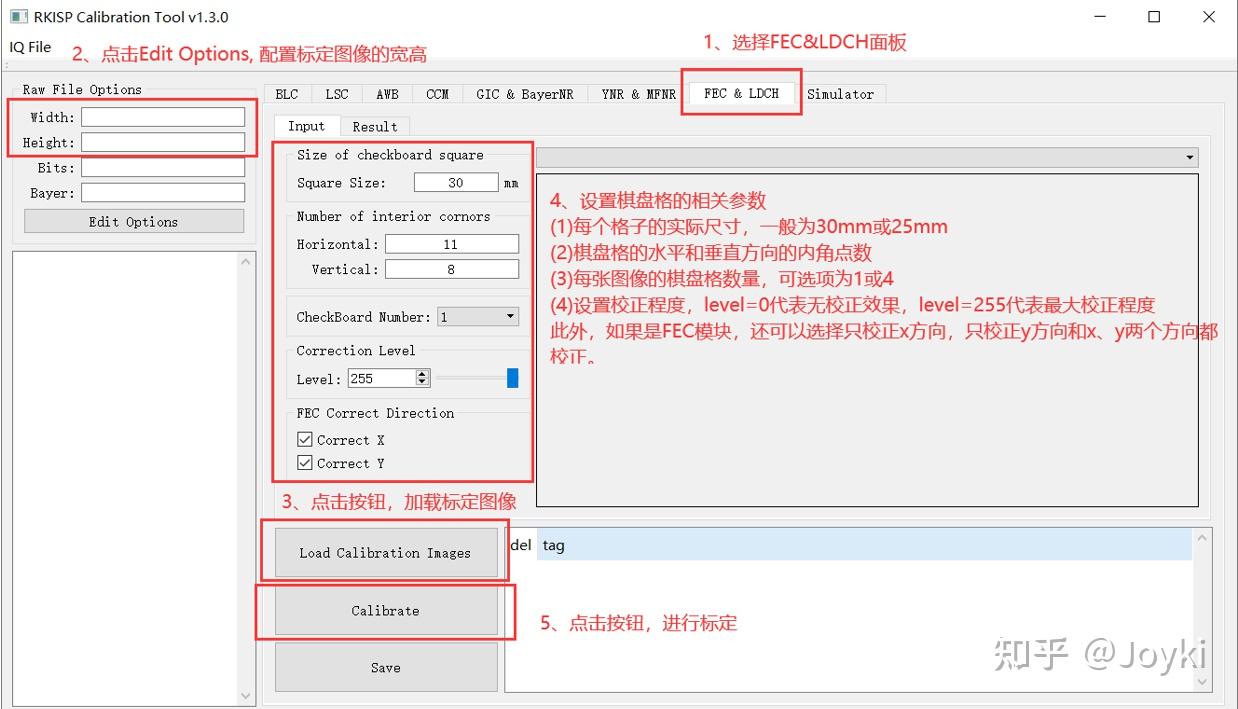

标定工具界面说明：

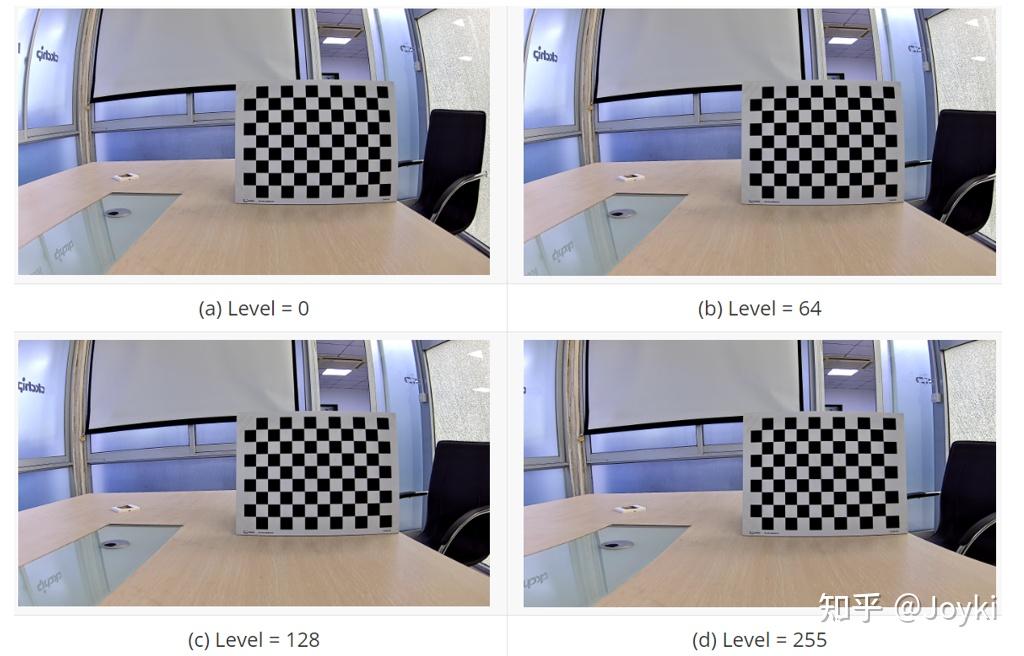

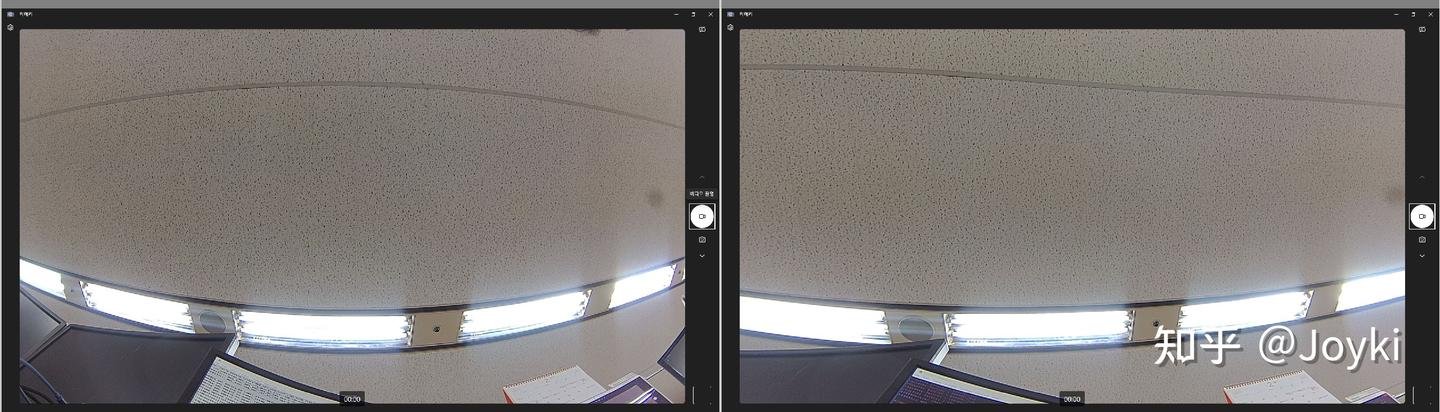

由于畸变矫正都会多少损失视场角，可以根据产品需求设置不同强度的矫正力度

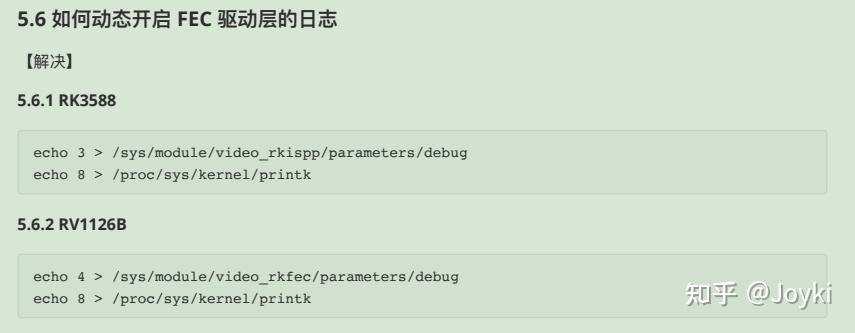

如何开启日志：

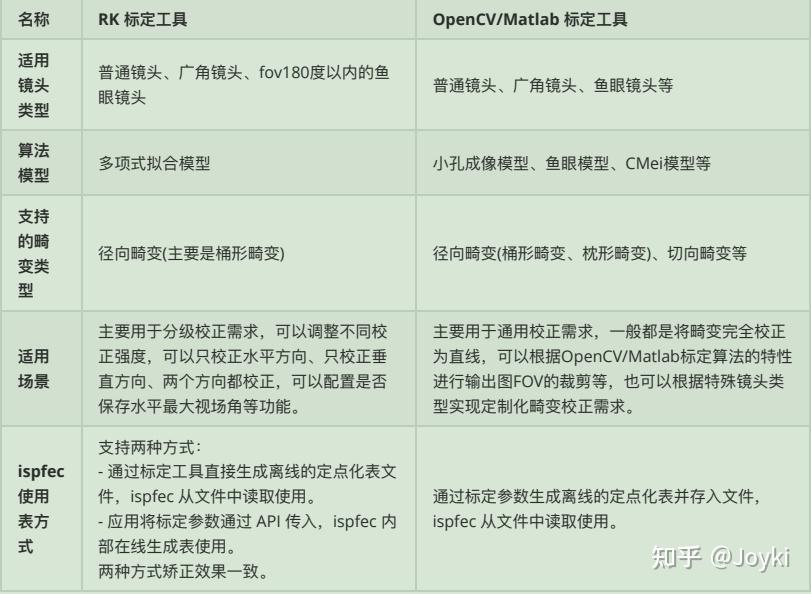

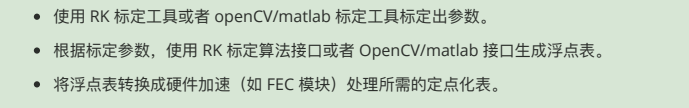

也可以使用用户自己的算法，用OpenCV/Matlab生成FEC硬件支持的校正表

总结：

null

2.拍好棋盘格图片，用工具进行畸变校正步骤

3.第三方算法标定也可以
