空调压缩机作用原理是什么？

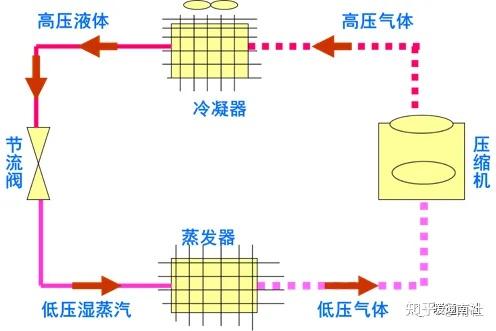

一个典型的制冷系统是由压缩机、冷凝器、节流阀、蒸发器四大部件组成的。

制冷系统完成的是一个从低温环境吸取热量，在高温环境放出热量的过程！在这个系统中，压缩机是心脏，起到一个链接的作用，它将低温低压的工况压缩变成高温高压的工况。所以，压缩机是否能正常工作将直接影响整个系统是否能正常工作！

制冷压缩机的种类和分类：

制冷压缩机根据其工作原理可分为容积型和速度型两大类。

1、压缩机的种类

1)容积型压缩机

用机械的方法使密闭容器的容积变小，使气体压缩而增加其压力的机器，成为容积型压缩机。它有两种结构形式：往复式(活塞式)和回转式。

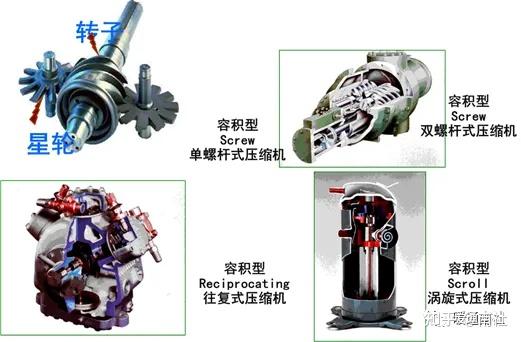

压缩机类型：

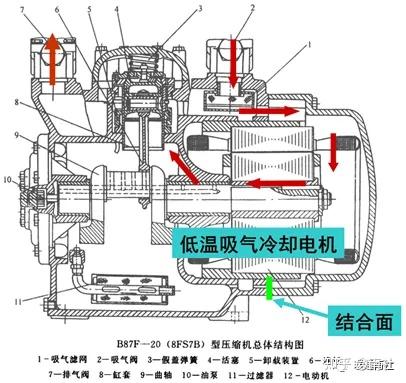

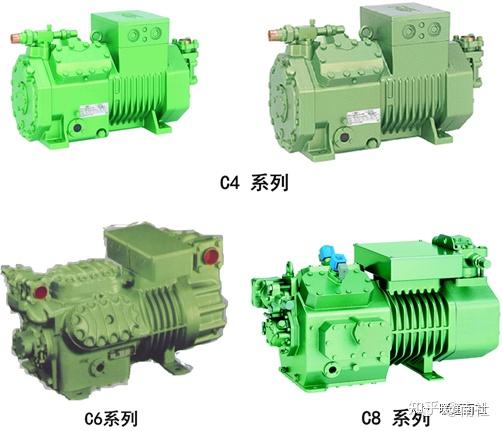

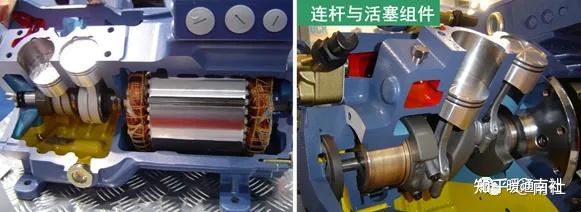

半封闭式压缩机实物图片：

特点：

①机体结构：压缩机与电机共机体和共主轴，但气缸体与电机室设有结合面，易于修理又减少了泄漏。

②电机和气缸体的冷却方式：低温吸气冷却。适用于制冷量和输气量大的空调和中温压缩机。

2)速度型压缩机

用机械的方法使流动的气体获得很高的流速,然后在扩张的通道内使气体的流速减少，使气体的动能转化为压力能，从而达到提高气体压力的目的，这种机器称为速度型压缩机。如离心式制冷压缩机。

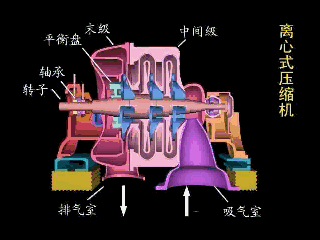

速度型Centrifugal，离心式压缩机

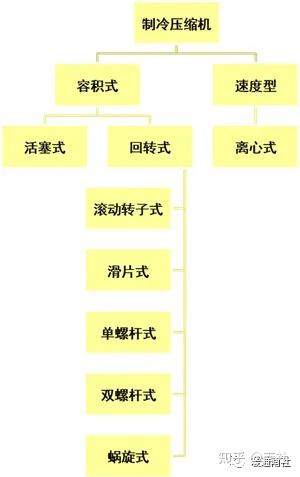

制冷压缩机分类结构图：

比泽尔压缩机的形式分类及型号：

压缩机的形式分类

1).单级半封闭活塞式压缩机

a.八角型系列半封闭压缩机

型号说明：4DC-5.2(Y)，44DC-10.2(Y)

4：表示-4缸；D：表示-缸径X行程；

C：表示-八角型；5：表示-5HP；

2：表示-第二代压缩机；44：表示-两台4缸对接；

Y：表示-聚脂油（R134a/R404A/507)；不标Y表示的是用矿物油。

螺杆式制冷压缩机：

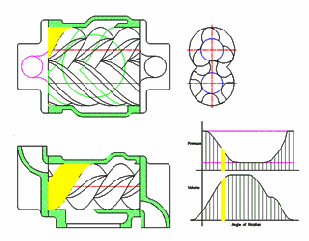

螺杆式压缩机的工作原理及过程：

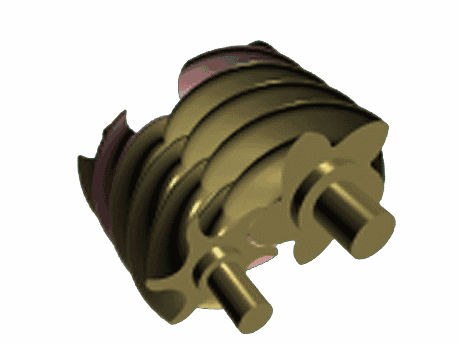

依靠啮合运动着的一对阴阳转子，借助它们的齿、齿槽与机壳内壁所构成的呈“V”字形的一对齿间容积呈周期性大小变化，来完成制冷剂气体吸入—压缩—排出的工作过程。

按转子数量可分为：a.单螺杆机，b.双螺杆机

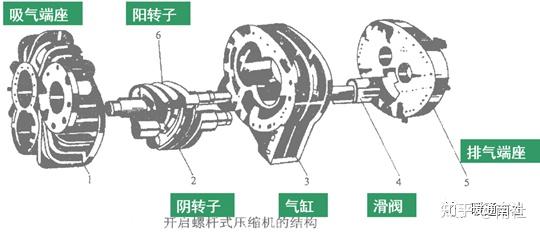

按结构特点可分为：a.开启式螺杆机；b.半封闭式螺杆机；c.全封闭式螺杆机。

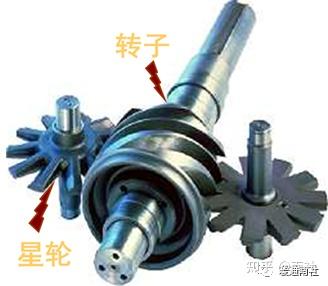

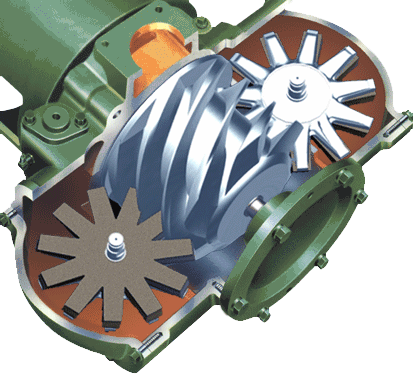

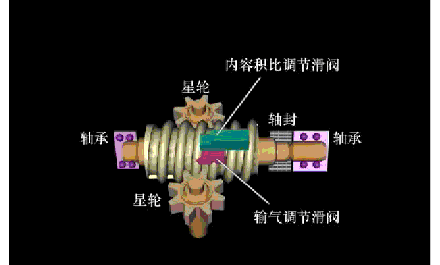

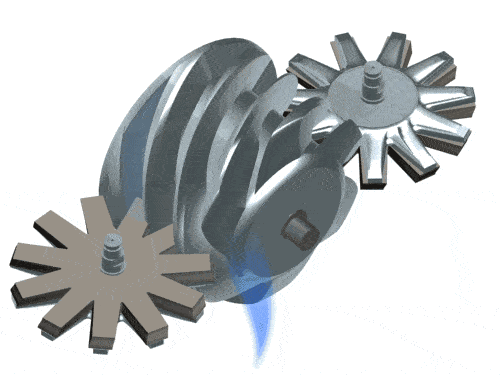

单螺杆：

其他制冷压缩机：

滚动转子式、蜗旋式、离心式、滑片式、旋叶式、螺旋叶式、斜盘式。

滑片式制冷压缩机工作模拟：

结构简单，制造容易，操作和维修保养方便，主要缺点是滑片机械磨损较大。

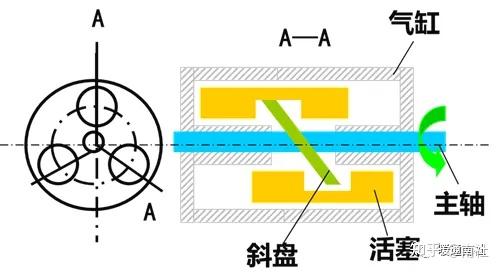

斜盘式压缩机：

斜盘式压缩机无曲柄—连杆或曲柄—滑块机构，多列活塞布置，往复惯性力和力矩易平衡，特别适用于高速原动机驱动的往复压缩机，广泛用于汽车空调。

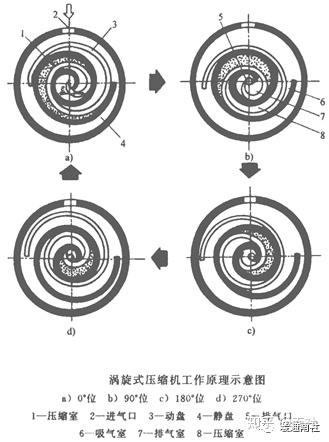

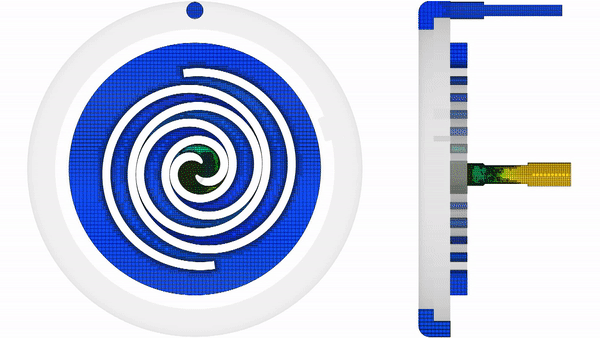

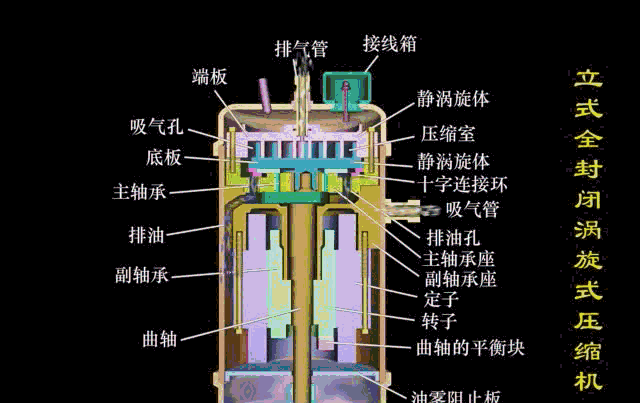

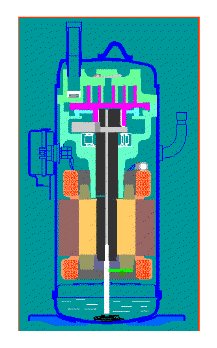

涡旋式制冷压缩机过程模拟：

工作过程：

涡旋压缩机在主轴旋转一周的时间内，仅有的进气、压缩、排气三个工作过程是同时进行的，外侧空间与吸气口相通，始终处于吸气过程，内侧空间与排气口相通，始终处于排气过程。

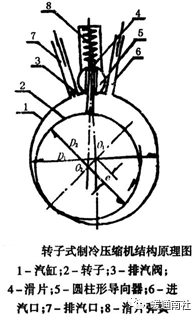

滚动转子式压缩机的工作原理：

转子的主轴在原动机拖动下旋转时，偏心转子紧贴着汽缸内壁面回转，造成月牙状空间容积周期性的变化，完成吸排气和压缩过程。

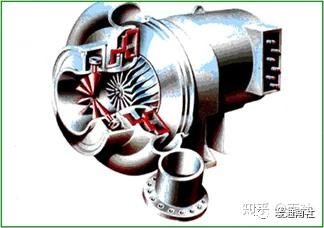

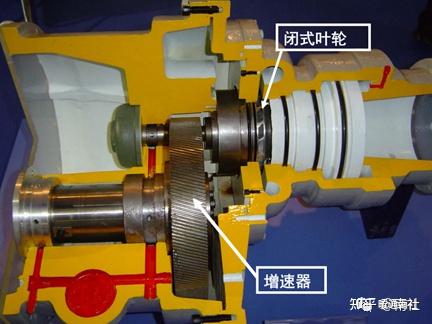

离心式压缩机：

离心式压缩机的工作原理：

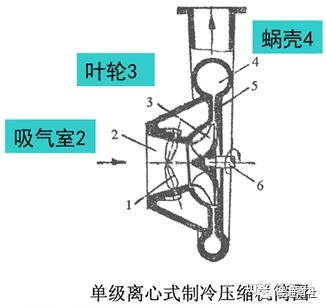

A）单级压缩机

离心式制冷压缩机属于速度型压缩机，是靠高速旋转的叶轮对气体做功，以提高气体的压力，叶轮进口处形成低压，气体由吸气管不断吸入，蜗壳处形成高压，最后引出压缩机外，完成吸气—压缩—排气过程。

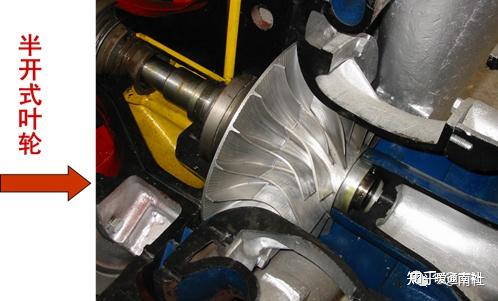

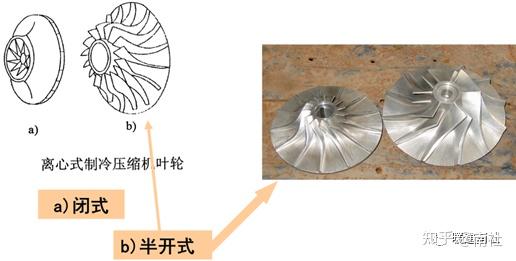

叶轮：

叶轮加工比较复杂，精度要求高。当使用氟利昂制冷剂时，通常用铸铝叶轮。

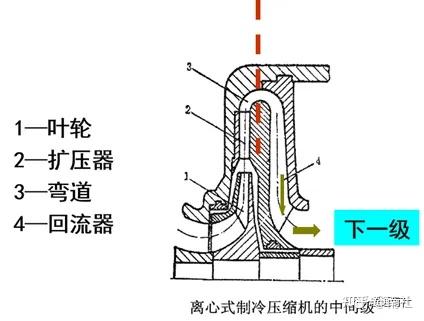

B）多级压缩机

对于多级离心式制冷压缩机，则利用弯道和回流器再将气体引入下一级叶轮进行压缩。

离心式制冷压缩机特点：

①外形尺寸小、重量轻、占地面积小。

②动平衡特性好，振动小。

③磨损部件少，连续运行周期长。

④传热性能高。

⑤易于实现多级压缩和节流，实现多种蒸发温度。

⑥能够经济地进行无级调节。

⑦若用经济性高的工业汽轮机直接驱动。节能效果更好。

⑧转速较高，对轴端密封要求高。

⑨当冷凝压力较高时会发生喘振现象。

⑩制冷量较小时，效率较低。
