CyMouse: 一款支持健康监测的高性能三模鼠标

CyMouse 是一款支持健康监测的高性能三模鼠标。主控采用 ESP32-S3FH4R2，传感器为 PAW3395DM-T6QU，集成了血氧、心率传感器，并且配置了屏幕用于查看鼠标的相关状态和进行功能配置。

更新日志

2026年1月21日（重要更新 ver：1.66）

本次更新内容较多，分为硬件和软件两部分

硬件： 之前小伙伴反馈说mini的模组难焊，我也注意到了这个问题。同时，在无线、蓝牙模式下，只能保存最后一次的健康数据，可用性会大打折扣，鉴于以上问题，

将MCU改为ESP32-S3FH4R2芯片，大幅减小PCB布局的占用
容、阻改为0402封装
天线采用ipex外接，提高无线、蓝牙质量
增加一颗RX8130CE:B3 RTC时钟芯片
修复无线充电的一个线路错误

软件：

鼠标在无线、蓝牙模式下保存每次体检数据
修复蓝牙模式下重连时会卡的问题
浅休眠的界面增加日期时间星期显示
优化开机速度和系统的稳定性
PC端新增全量健康数据的同步与展示
PC端新增AI分析功能

其他：

数据同步时鼠标不用修改连接模式。

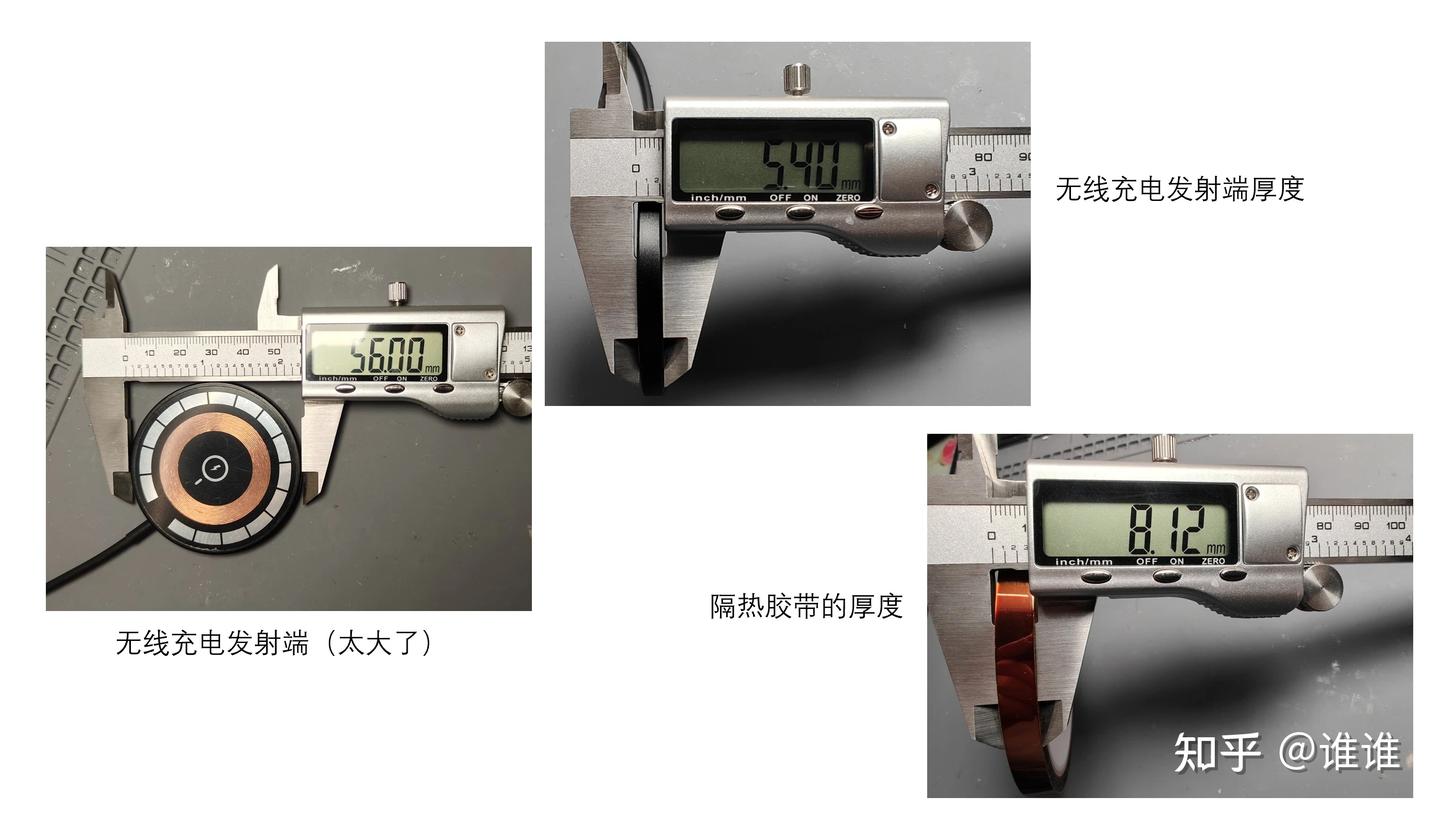

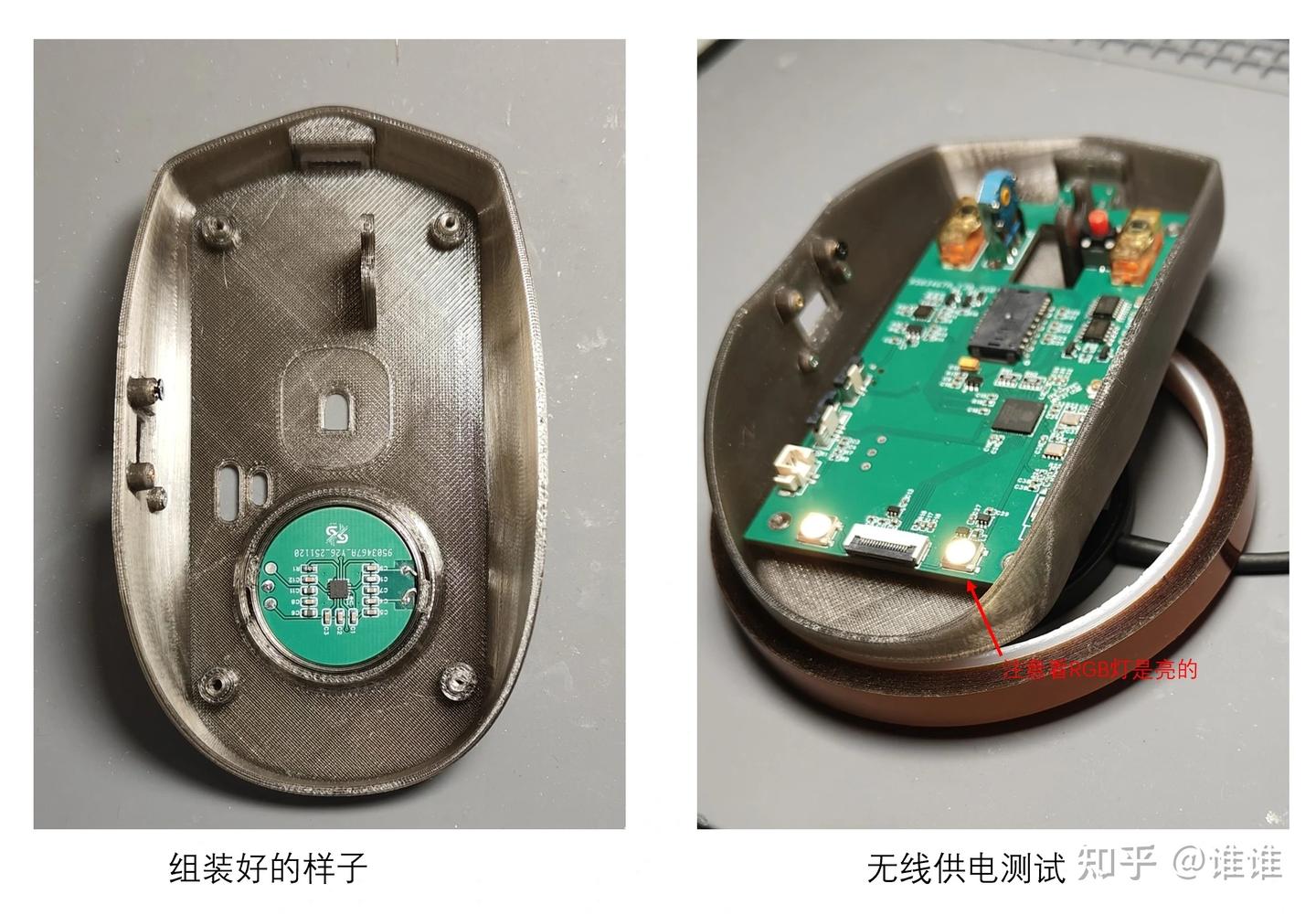

无线充电进行整合性测试，算是填坑吧，也存在一些问题，详见下文中无线充电的相关说明。
（重要）由于修改了封装，固件不兼容！！

版本号定为 1.66，预祝大家复刻顺利！

2025年12月23日

优化本体固件，兼容中景园、深圳迪通两家的16pin，OLED显示屏
优化PC端用户界面，优化部分功能代码
优化无线接收端代码
优化鼠标外壳模型、并更新3D打印文件

✨ 背景

由于我的工作性质，每天都需要长时间久坐，这让我开始思考：有没有一款产品可以在无感知的情况下监控我们的健康状态？

目前市面上的健康监控产品主要是手环和手表，但我个人不喜欢在工作时佩戴它们，因为手腕上的设备总是会与键盘发生磕碰。健康监测模块要求与身体紧密接触，最常见的部位是手指或手腕。在工作场景中，我们接触时间最长的外设无疑是鼠标。

于是，将健康监测功能集成到鼠标中的想法便诞生了，这就是 CyMouse 项目的由来。

使用说明：https://www.bilibili.com/video/BV19JWqzqEem

🚀 主要功能

🖱️ 鼠标功能

三模连接：USB-C 有线、蓝牙、2.4G 无线、三种连接方式。
高性能传感器：采用 PAW3395DM-T6QU 传感器，最高支持 26000 DPI。
DPI 快速切换：底部有独立的 DPI 切换按钮，方便快速调整。

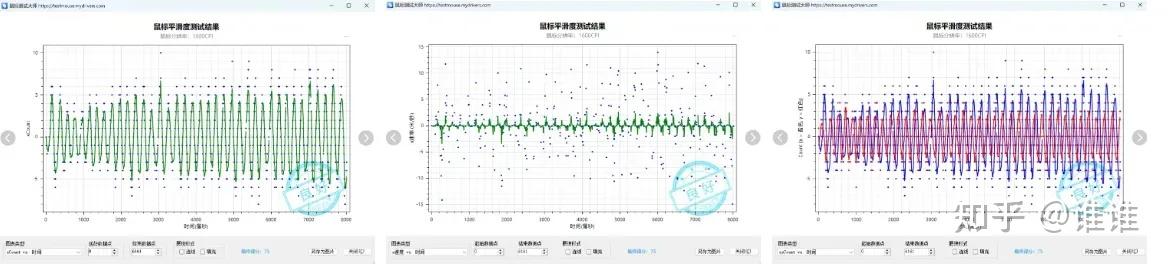

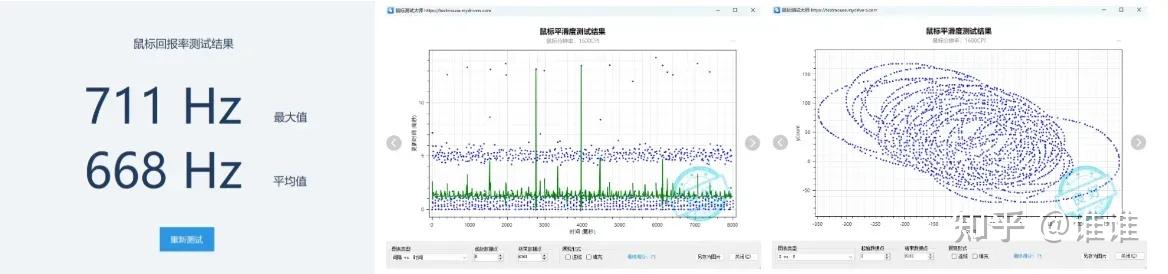

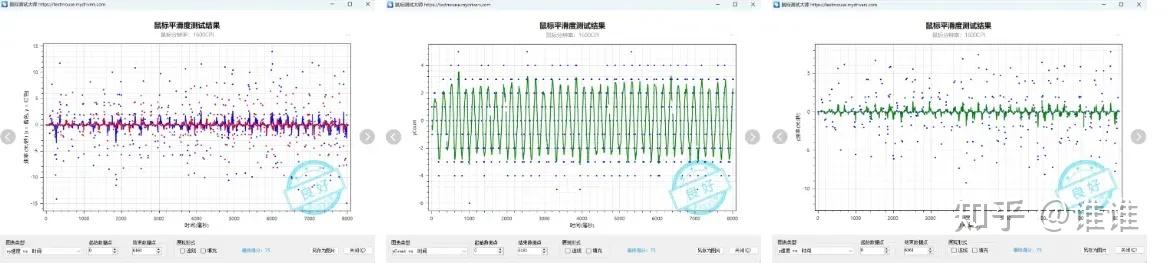

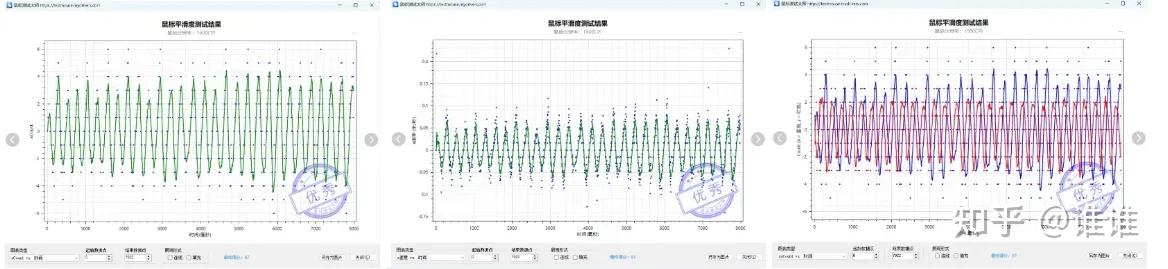

性能数据

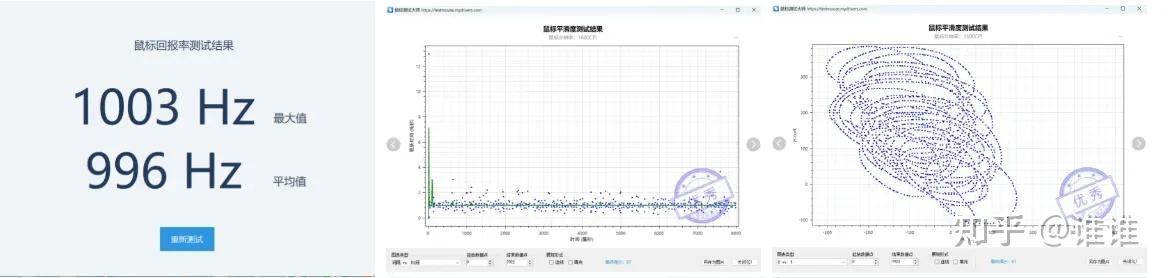

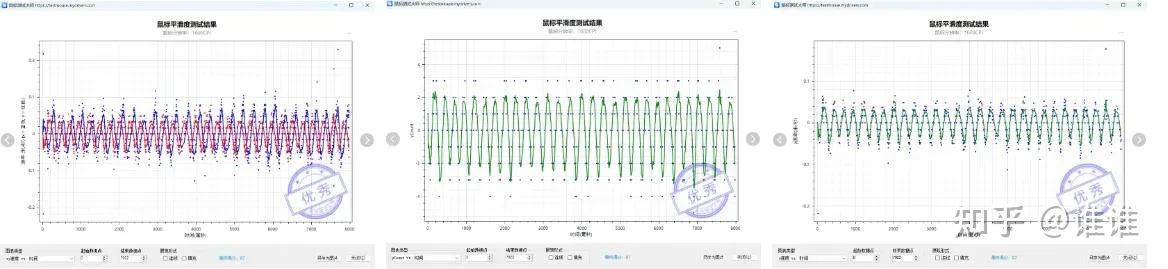

USB / 无线模式：由于 ESP32-S3 的 USB Full-Speed (12 Mbit/s) 限制，回报率最高为 1KHz。虽然这未能完全发挥 PAW3395DM-T6QU 的全部性能，但实际使用体验比我的罗技 G102 更加丝滑、精准。对于办公和各类游戏（包括 FPS）已完全足够。

蓝牙模式：受限于 BLE 协议，性能上与有线和无线模式有一定差距，但完全满足办公等场景。

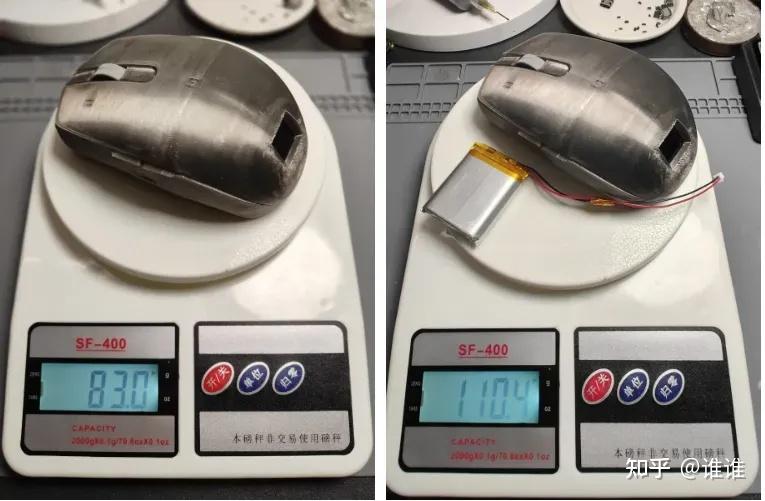

鼠标重量：鼠标本体重量约83g，包含电池约110.4g

❤️ 健康监测

多维度数据：支持血氧、心率、疲劳指数、微循环、血压、心输出、外周阻力等健康数据的监测。

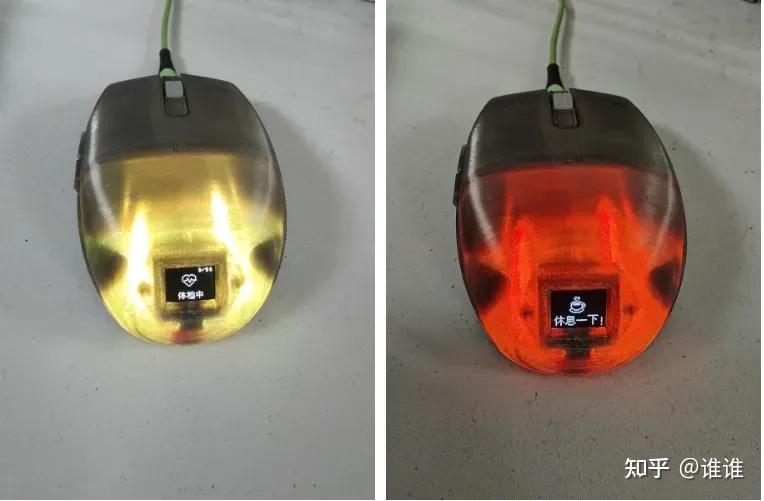

智能提醒：通过振动方式进行久坐提醒。

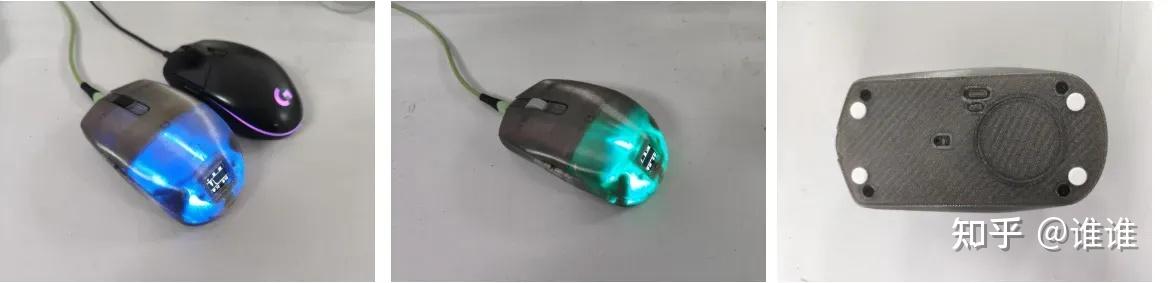

注：当前灯光效果为随机色

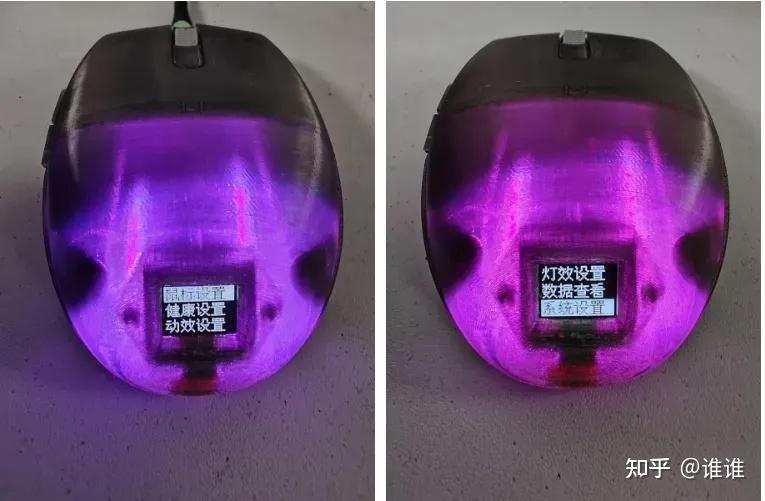

💡 更多功能

可以鼠标DPI、滚轮速度等
可以设置鼠标运动时的屏幕动画
可以设置RGB灯效
可以查看记录的健康和鼠标数据
支持多语言等

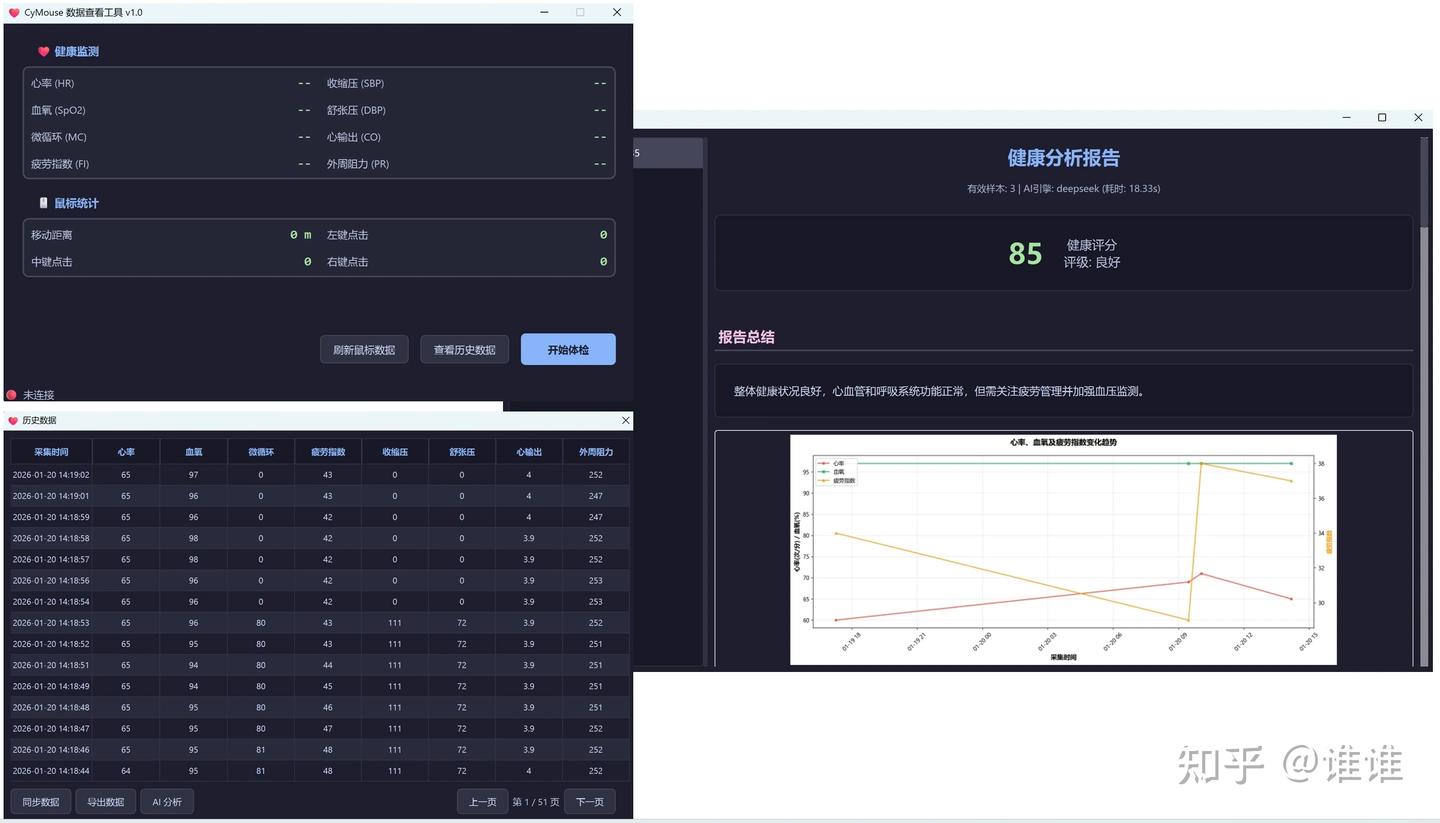

💻 PC 上位机（硬件需 ver:1.66）

查看健康监测历史数据。
主动发起健康监测（USB模式）
查看鼠标使用数据统计。
发起AI分析
下载地址：https://store.cynix.cc/

采购注意事项

大部分元器件可在立创商城采购，如遇缺货可在其他渠道购买。以下是需要单独购买的特殊配件：

传感器: PAW3395DM-T6QU，需配套镜头型号 LM19-LSI。
血氧模块: 我选择了一款支持血压检测的特殊模块。套件自带 6pin 连接线，3D 模型也基于此模块尺寸设计。（关键字： JFH142、MQ-142、MKS-142、JFC103）

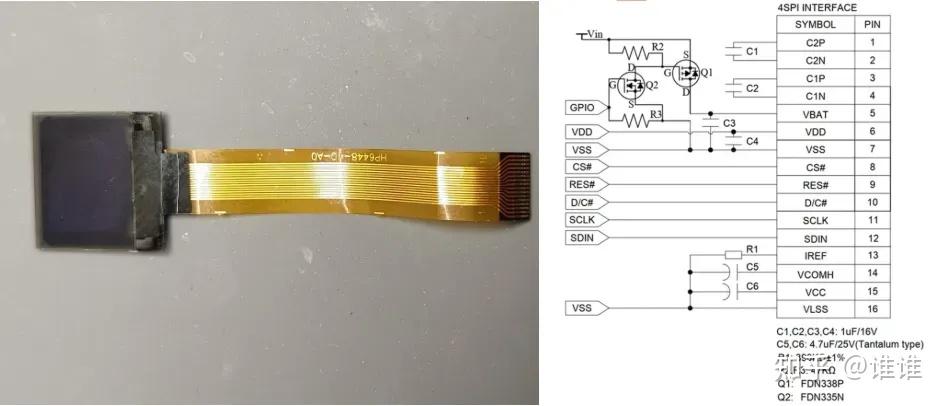

屏幕: 0.66 寸 OLED，64*48 分辨率，16PIN 接口。注意：务必购买与下图接口一致的屏幕。

电池: 型号 103443-1500mAh (尺寸: 10x34x43mm)。充满电可连续使用约 48 小时。可根据个人对重量和续航的平衡进行选择。如果只使用 USB 模式，可以不安装电池。
电池连接线: 2P 1.25mm 间距，公头 (单头)，线长 50mm。
USB 线: 推荐购买细软的 USB 2.0 Type-C 数据线以获得更好的有线模式体验。
微动: TTC 防尘金微动 (0.65N 软脆手感)，或任何尺寸兼容的微动。
编码器: TTC 防尘金轮编码器，高度 12mm。
中键: 两脚、6.2mm x 6.2mm，高度 10mm。（实测最佳高度）
滚轮: 罗技 G102 / G304 / G305 通用滚轮。
脚垫: 小圆点冰版，直径 7mm。
螺丝和螺帽:

外壳螺丝: M1.6 * 9mm (头宽5mm, 头厚0.7mm)
盖板固定螺丝: M1.2 * 2mm (头宽2.5mm, 头厚0.2mm)
侧键固定螺丝: M1.2 * 2.5mm (头宽3.5mm, 头厚0.5mm)
外壳螺帽: M1.6 (长3mm, 外径2.5mm)
盖板固定螺帽: M1.2 (长1.5mm, 外径2mm)。提示: 热熔此螺帽时建议先拧上螺丝，防止堵孔。

FPC 连接线: 4P，0.5mm 间距，同向，长度 5cm。

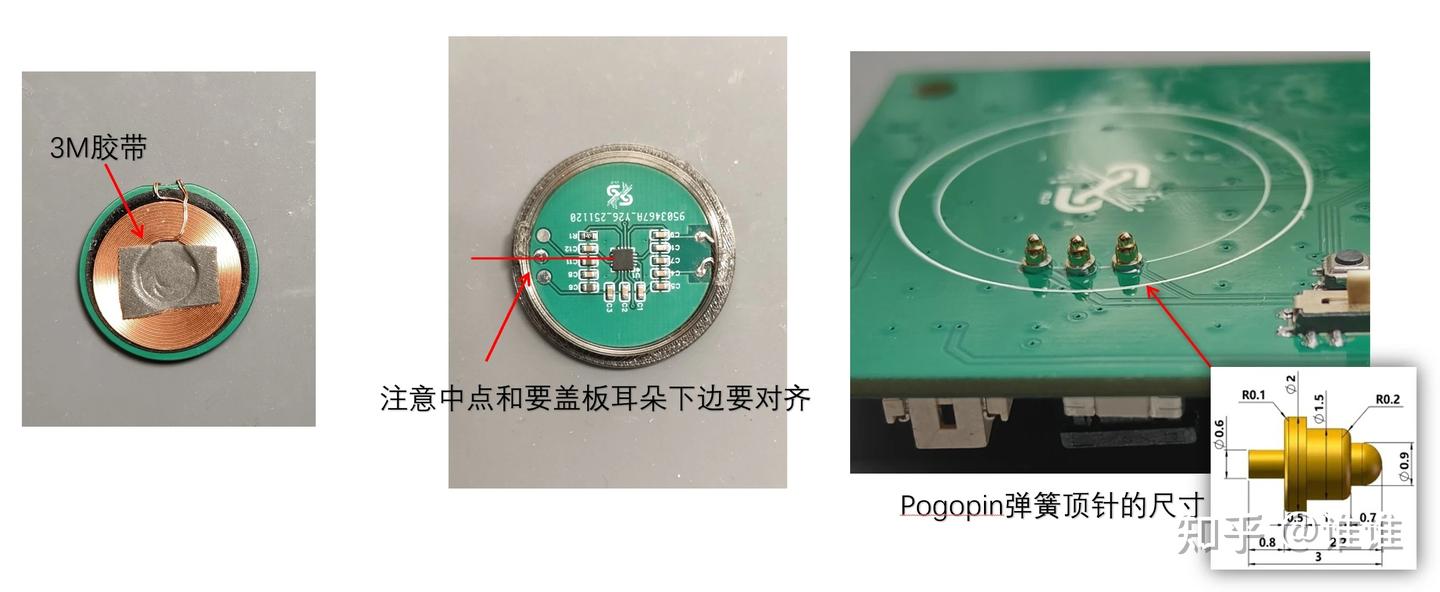

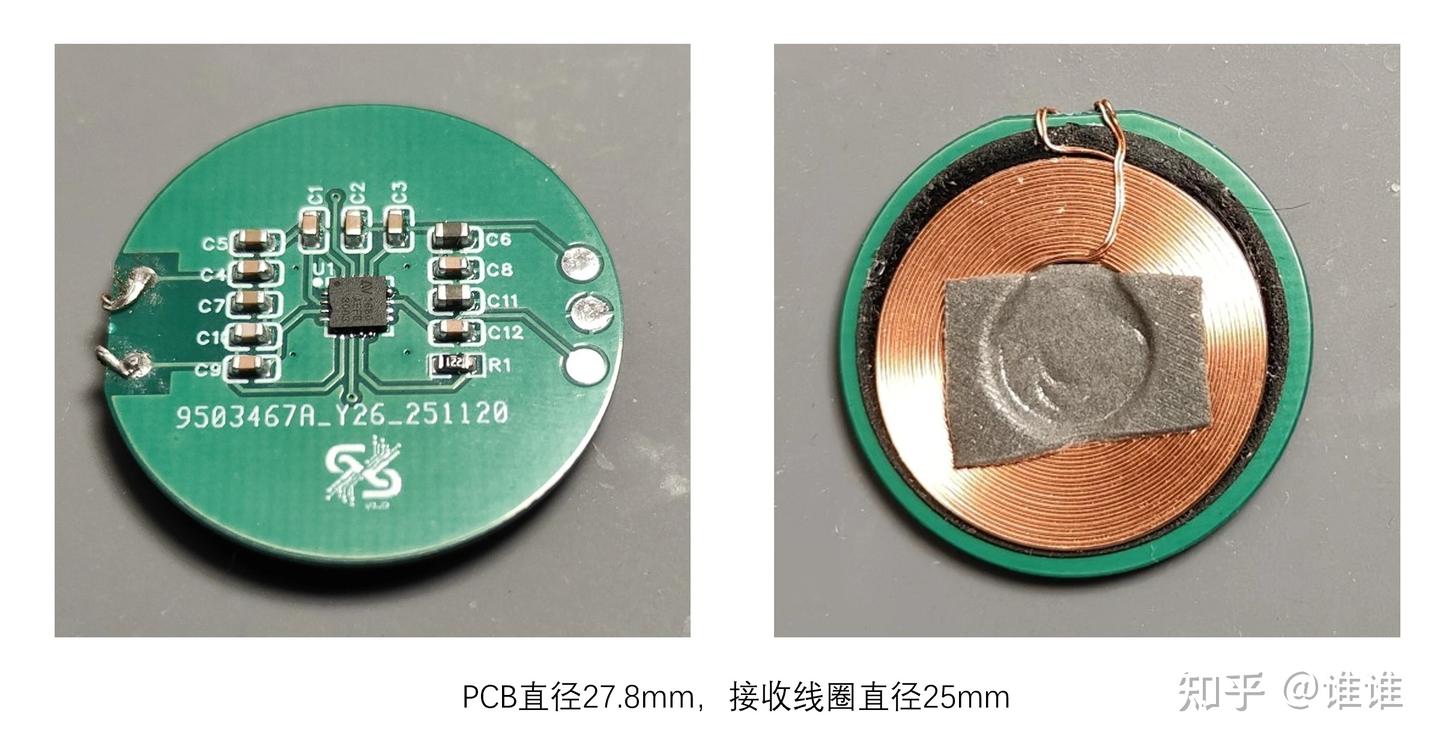

无线充电线圈（可选）: 直径25mm，感值18uH。
pogopin:

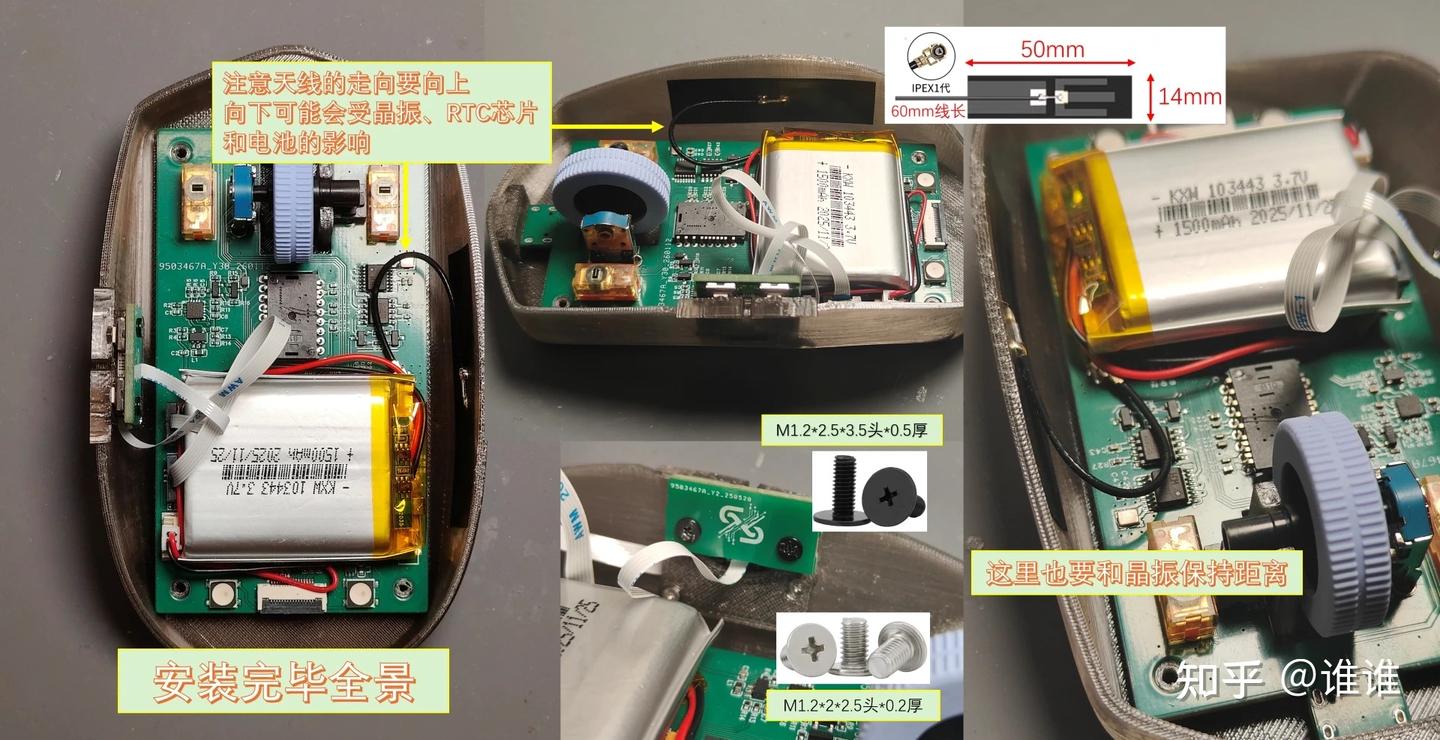

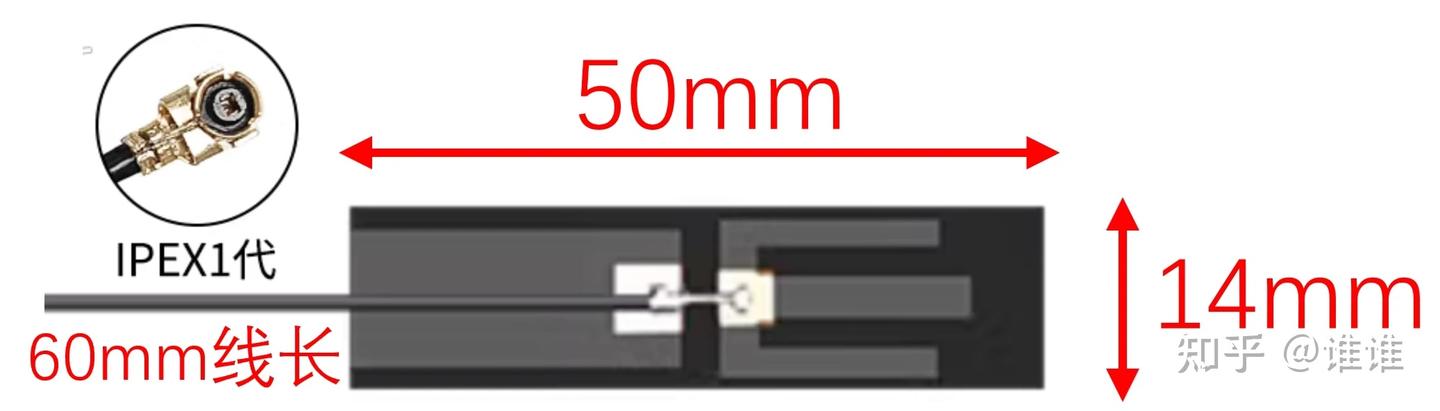

天线：实测下来这款效果最好，注意是：IPEX1代，6cm线长

焊接与组装说明

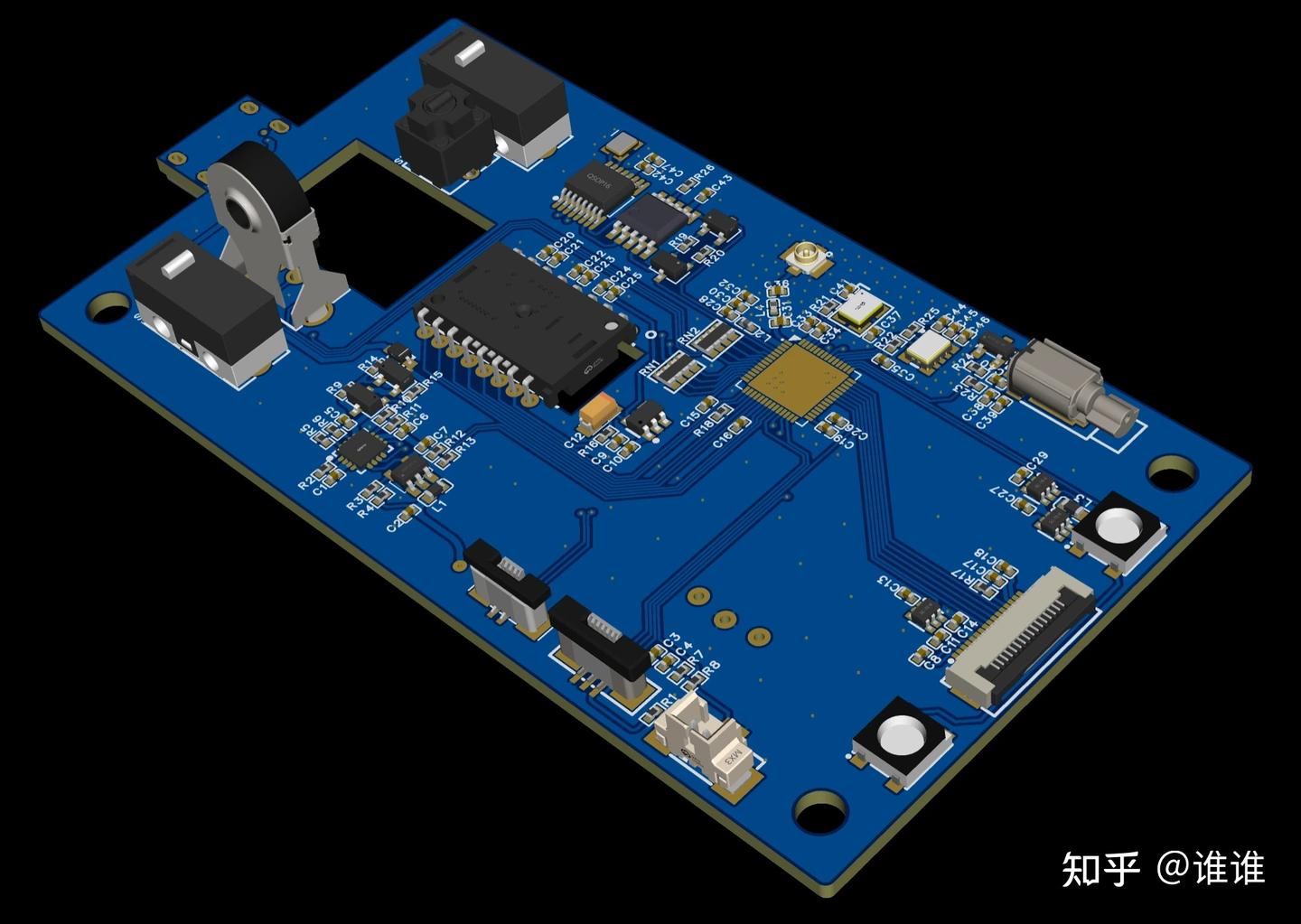

芯片方向: TPS61222DCKR 和两颗 TPS22919QDCKRQ1 这三颗芯片容易焊错方向。芯片上的竖线标记必须与 PCB 丝印的定位标记保持一致。
接线座方向: 4PIN 和 6PIN 接线座的方向不要装反，请参考下图

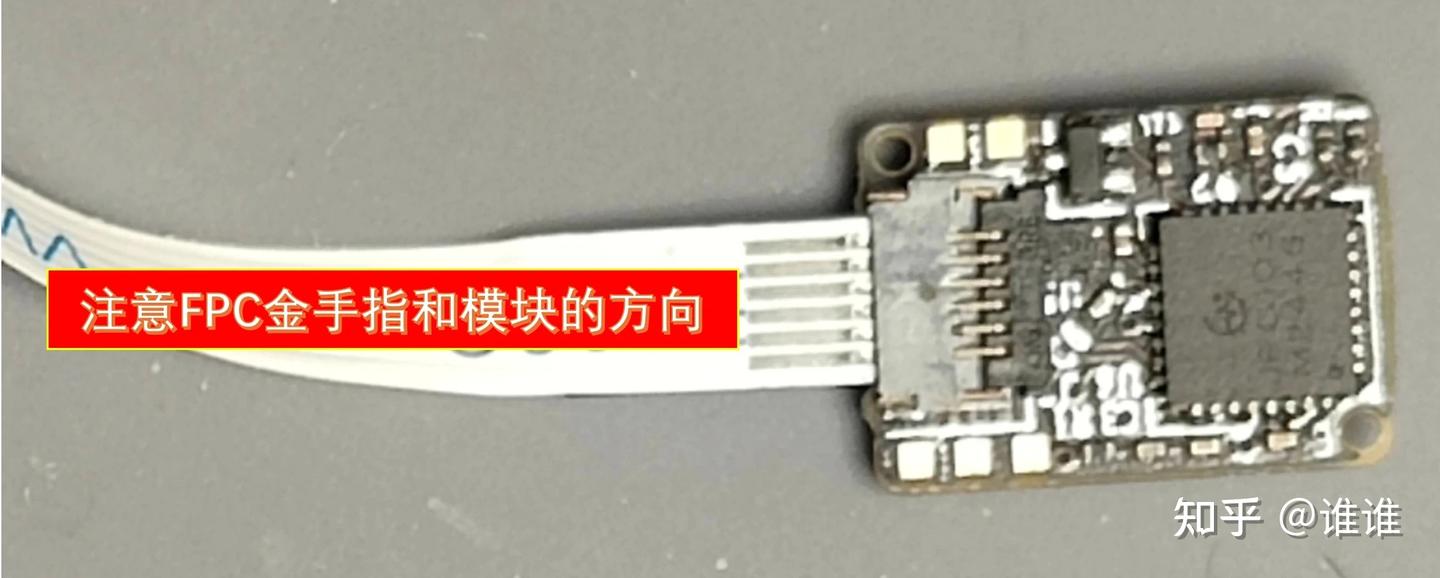

血氧模块 FPC: 用于连接血氧模块的 6PIN FPC 线方向必须与图中一致（注意FPC金手指的朝向），否则会烧毁模块！

其他注意事项

核心电路设计思路

充电芯片: 选用 TI 的 BQ24075RGTR 而非常见的 TP4056，因为它支持路径管理，可以边充边放，并根据负载自动调整电流路径。
主电源: 选用 TLV62569DBVR DCDC 芯片而非 LDO。这是综合功耗、发热和电池供电需求的考量。LDO 在长时间使用时产生的热量会在鼠标内部聚集，而本项目整体对电源纹波不十分敏感。
RGB LED 供电: 增加了一颗 TPS61222DCKR 将 3.3V 升压至 5V，以确保在低亮度设置下 LED 发光稳定。同时配合 TPS22919QDCKRQ1 负载开关，可以由 MCU 彻底关断其供电，以获得最佳续航。屏幕电路也同理加入了负载开关。

3D 模型与打印说明

模型文件: 3D 模型已拆分为上盖、上盖支撑、底壳、零件共 4 部分。
建模软件: Autodesk Fusion 360，您可以下载源文件自行修改。
打印: 提供了 Bambu Studio 的工程文件，导入后可直接打印。为提高成功率，建议将底壳和零件分盘打印。
打印后调整: 打印完成后，左右按键的触杆长度可能需要根据实际装配情况进行微调。

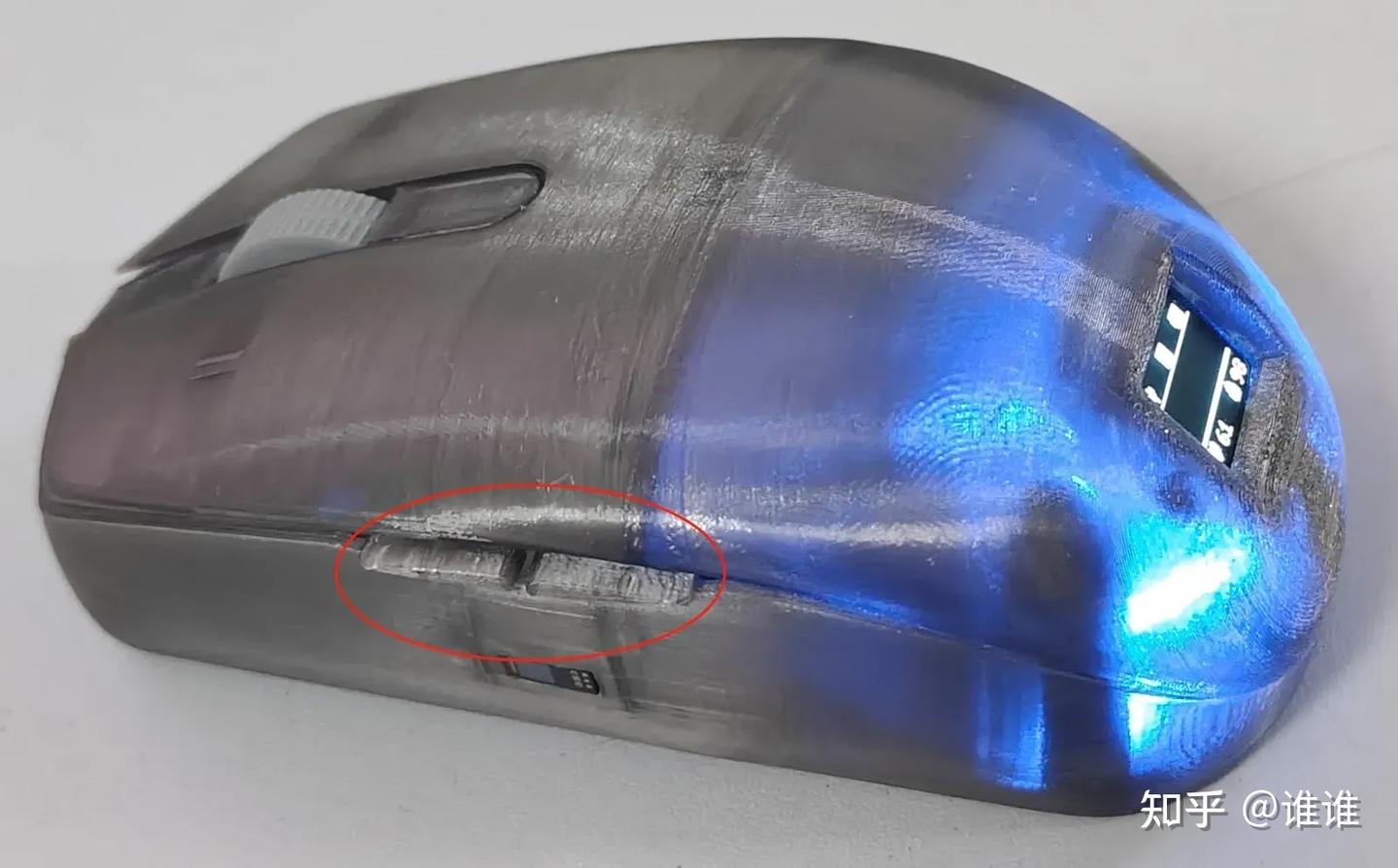

推荐材料: 半透明的 PETG 材料，配合 LED 灯光能获得不错的视觉效果。

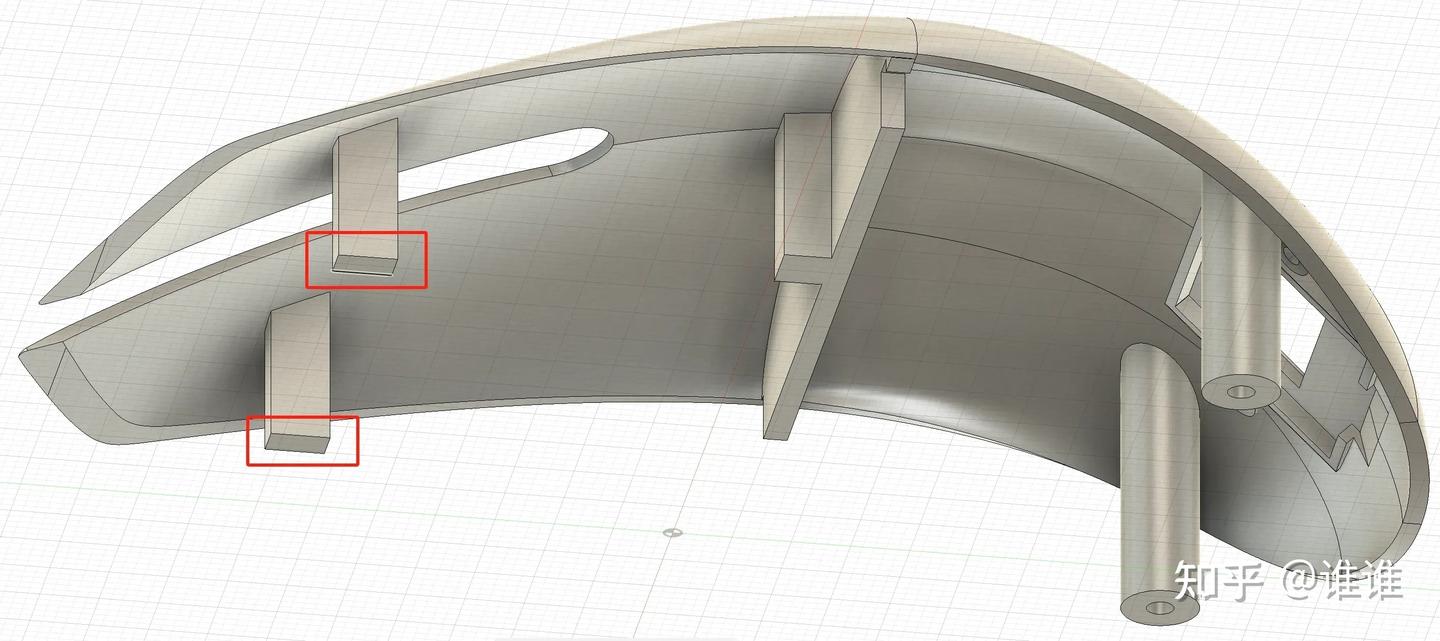

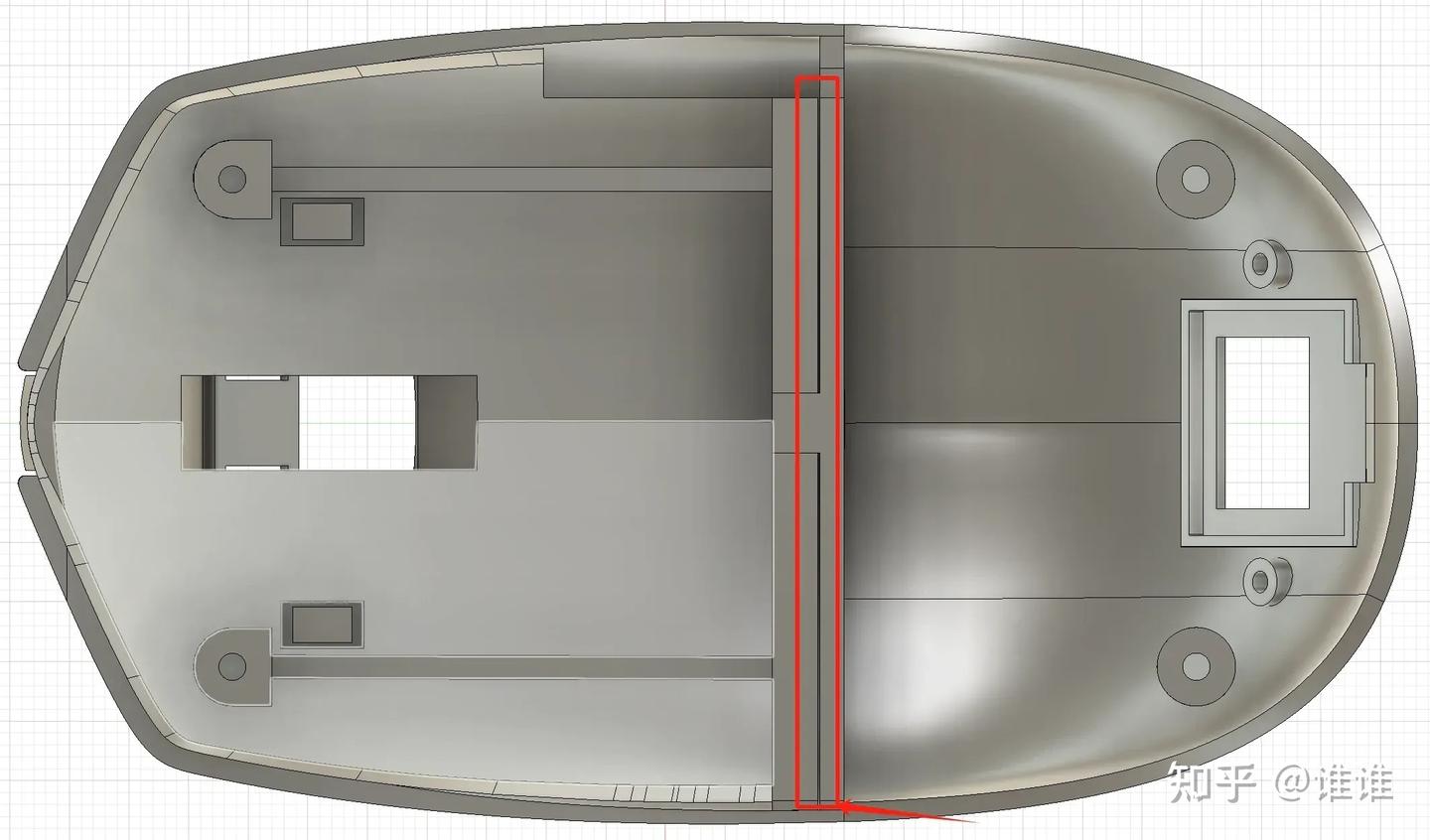

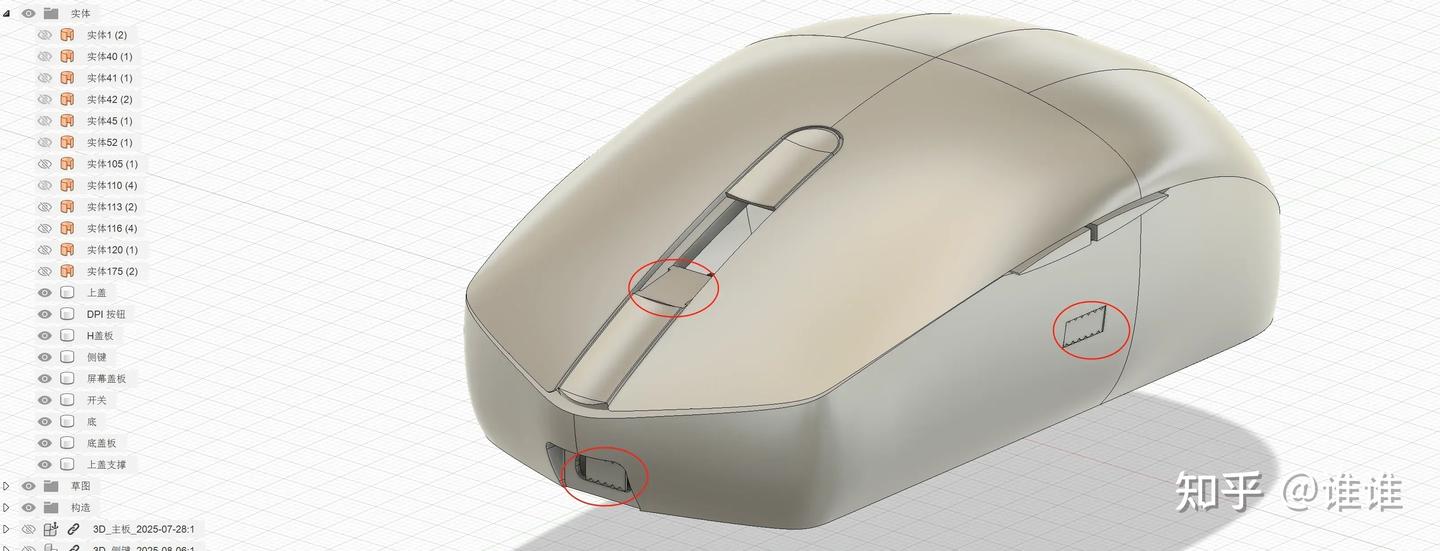

注意1：图中3处是我在建模时增加的支撑，打印出来后抠掉即可。

注意2：图中2处，左右键触杆长度，会受到支撑与上盖的组合情况导致过长或过短，需要根据实际情况调整

注意3：上盖支撑与上盖如果为一个整体打印质量会大幅下降，因此我分成了两个部分，用胶水粘合即可，推荐3D打印专用胶水。

💾 固件烧录与使用

烧录说明

鼠标本体: 复刻硬件后，下载 全量刷机固件 进行首次烧录。后续更新时，只需刷入 升级固件，即可保留激活信息和历史数据。
无线接收端: 任意一款 ESP32-S3 (带 R2 版本 Flash/RAM) 的开发板均可作为接收端。接收端固件完全开源，您可以根据自己的开发板修改源码适配。注意: 如果您的开发板有两个 USB 口，烧录后请将数据线连接到另一个用于通信的 USB 口。
下载地址：https://store.cynix.cc/
