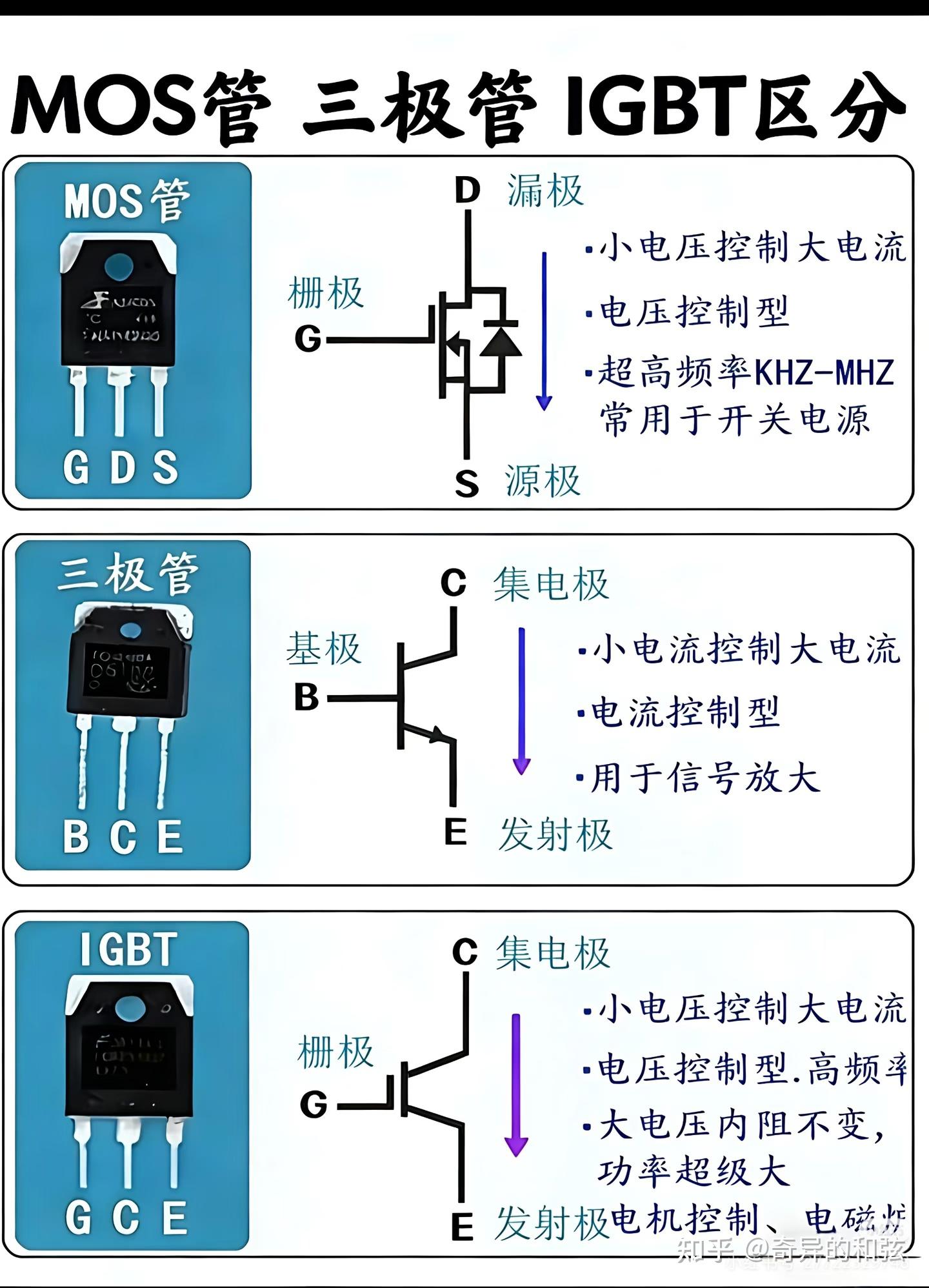

哈哈哈哈。第一次听二极管功放机的。你应该少打了一个极。两个二极PN结组成一个三极管才具备放大功能。

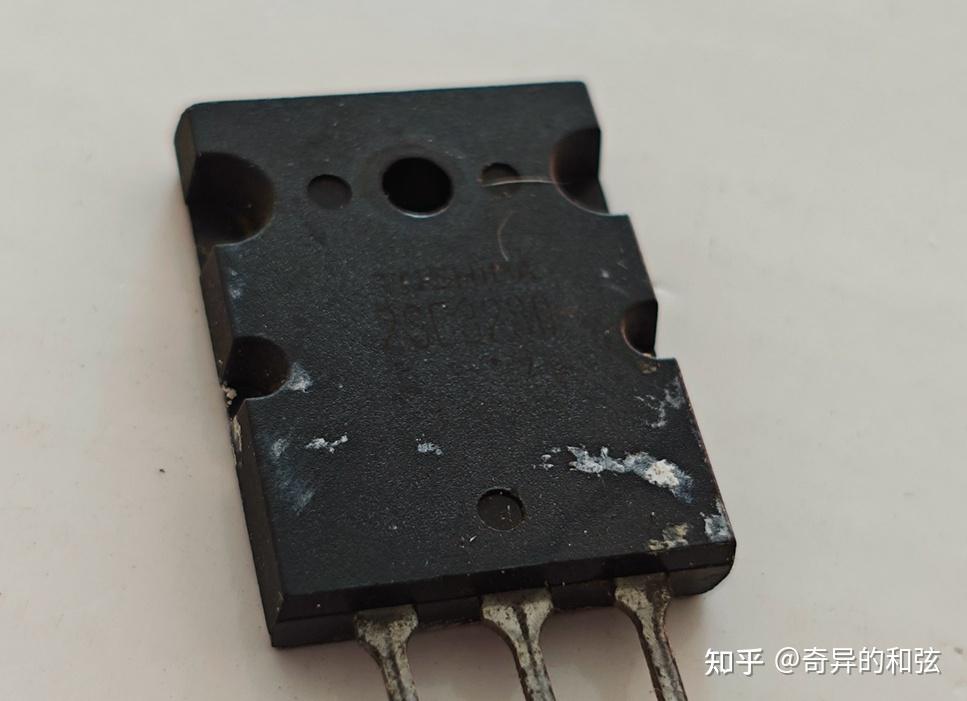

大名鼎鼎的东芝3280功放对管(1301)，还有它的大哥5200+ 1943 。很多品牌功放机都是用5200+1943对管来做后级放大管的。

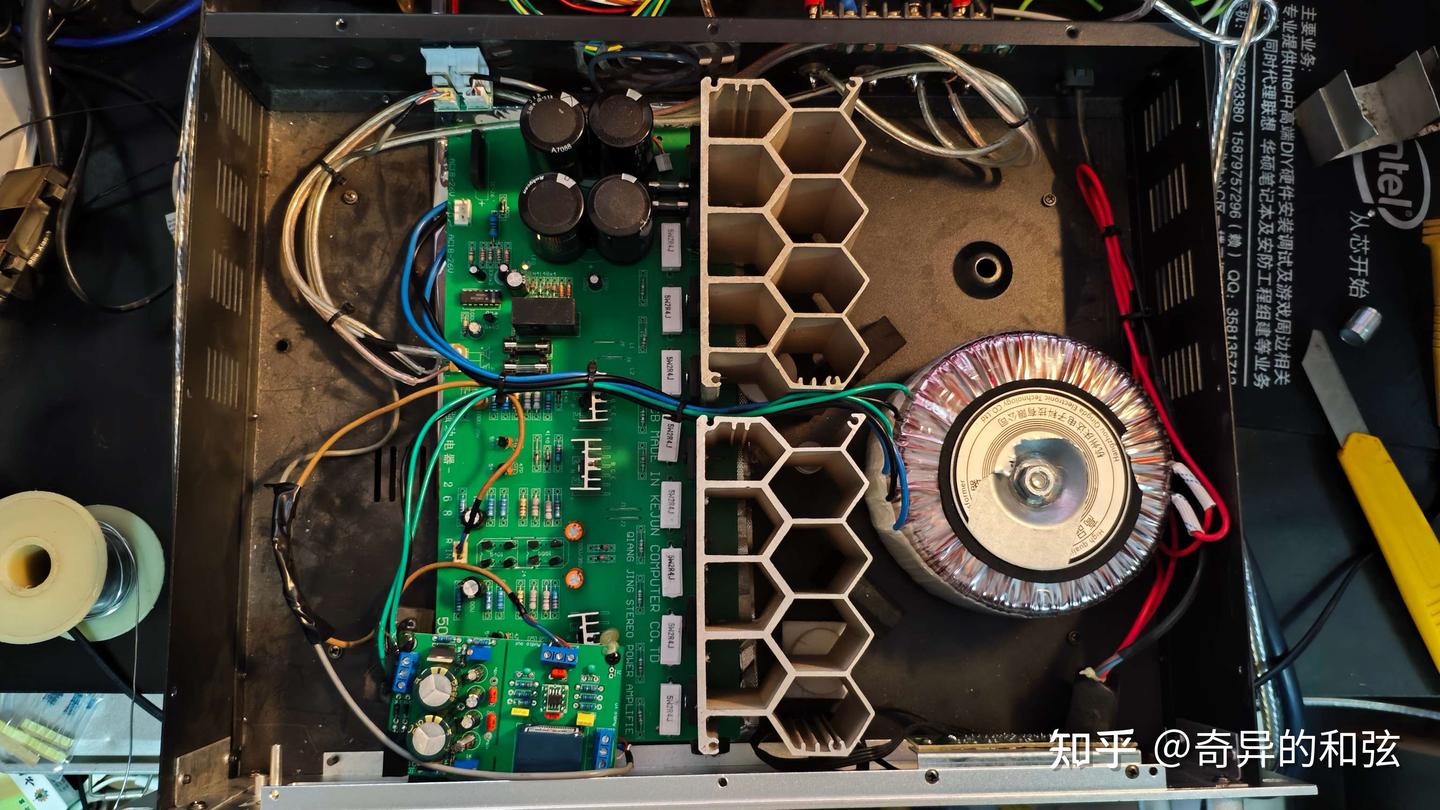

在下最近DIY了两台土炮功放，。一台是3280+ 1301 8管大功率功放，前级是2604成品板。火牛是500W 定制电压32V X2 15V X2 。主电源用于后级，负电源供给前级。

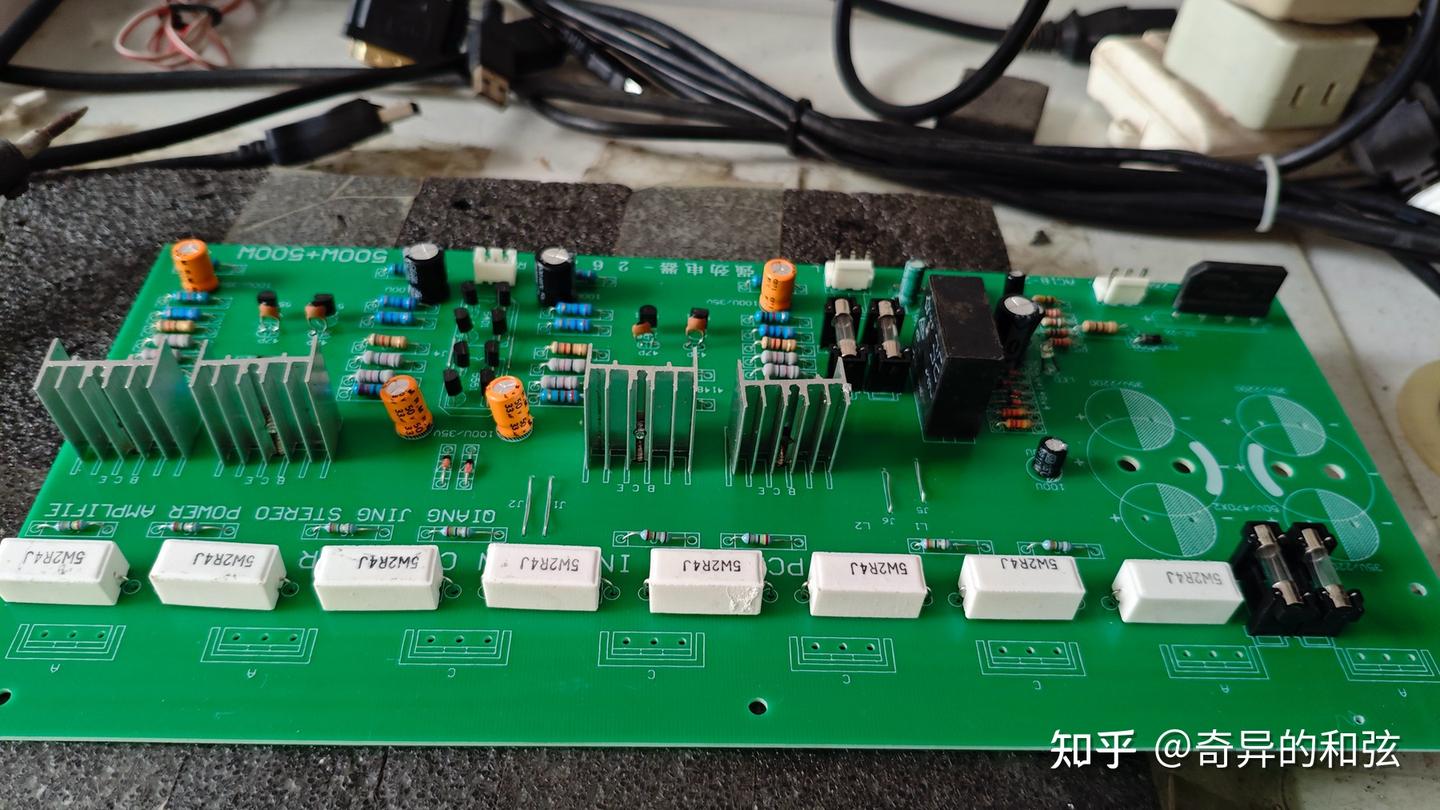

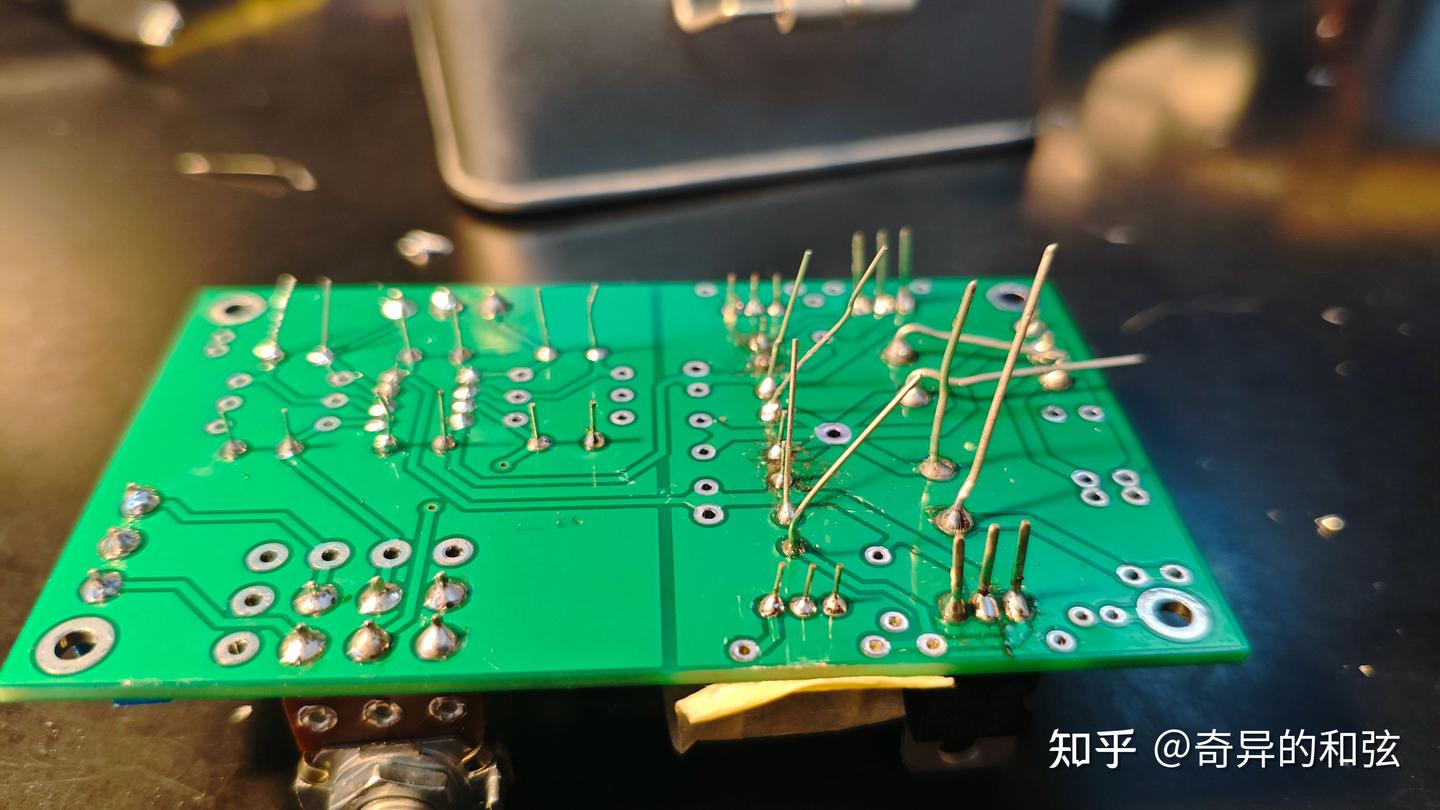

某网购平台购入半成品功放板一片， 49元。 没有功放管与散热器的半成品。

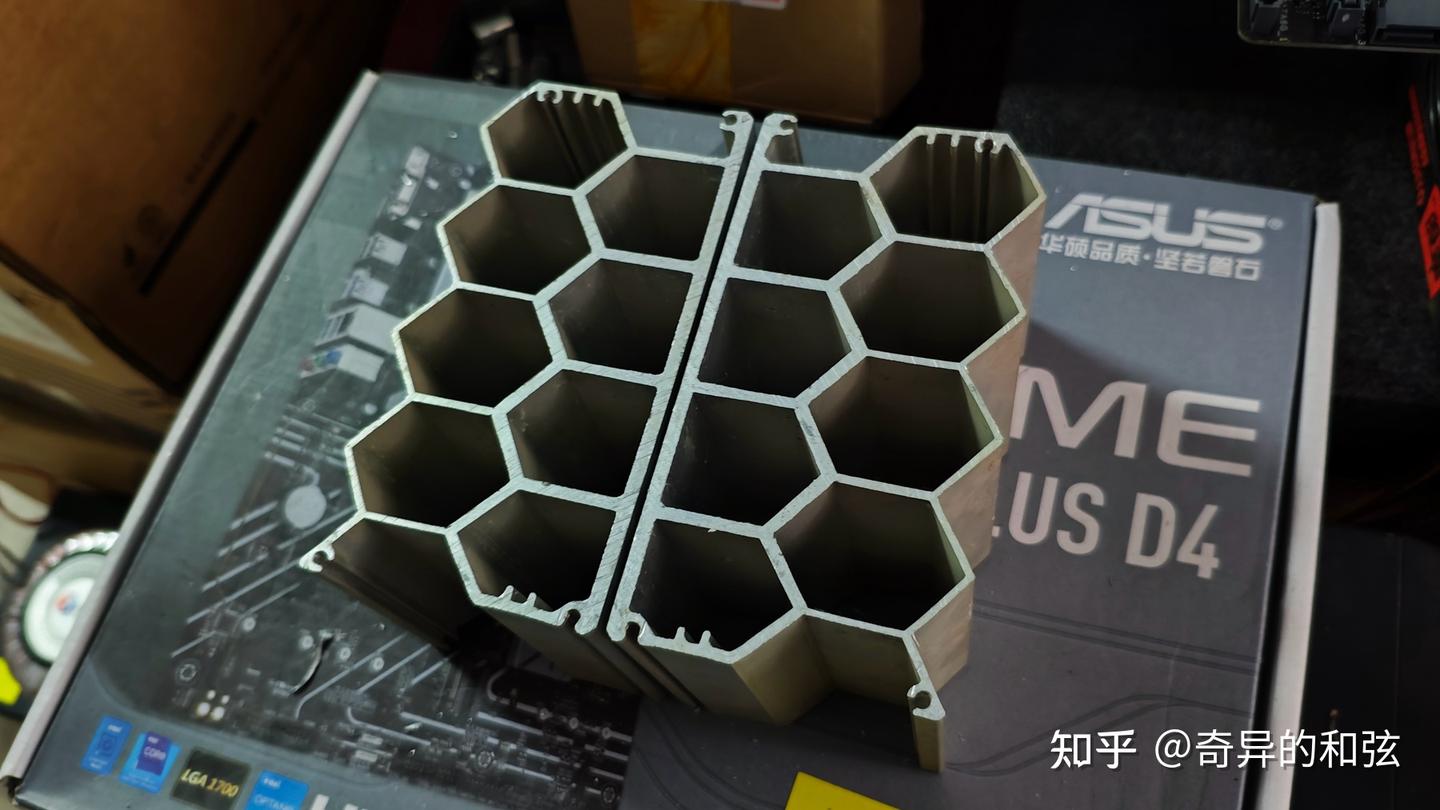

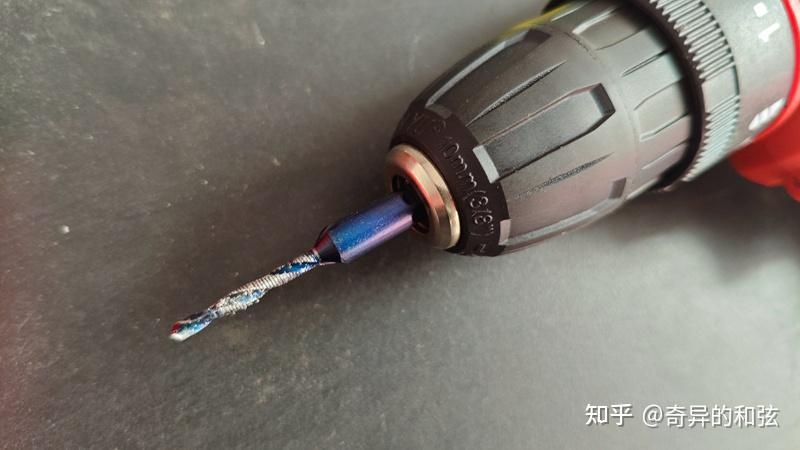

用料还是比较普通的，没有高精度无色坏电阻。不过玩玩还是可以的，至少电路设计都是用的成熟线路。原功放是四管功放板，因此如果上8管，散热器就必须攻丝，然后再网上买一只攻丝钻孔一体钻头搞定。

什么都可以DIY，但是你必须具备一定的动手能力与电子基础。不要说什么多功能，就像鄙人这台最简单的单一功能土炮功放，大部分也是搞不定的。首先，你必须有电烙铁，万用表，至少认识输入输出，元器件作用，好坏，后级，前级都懂才有可能DIY。否则都是纸上谈兵，毫无意义！

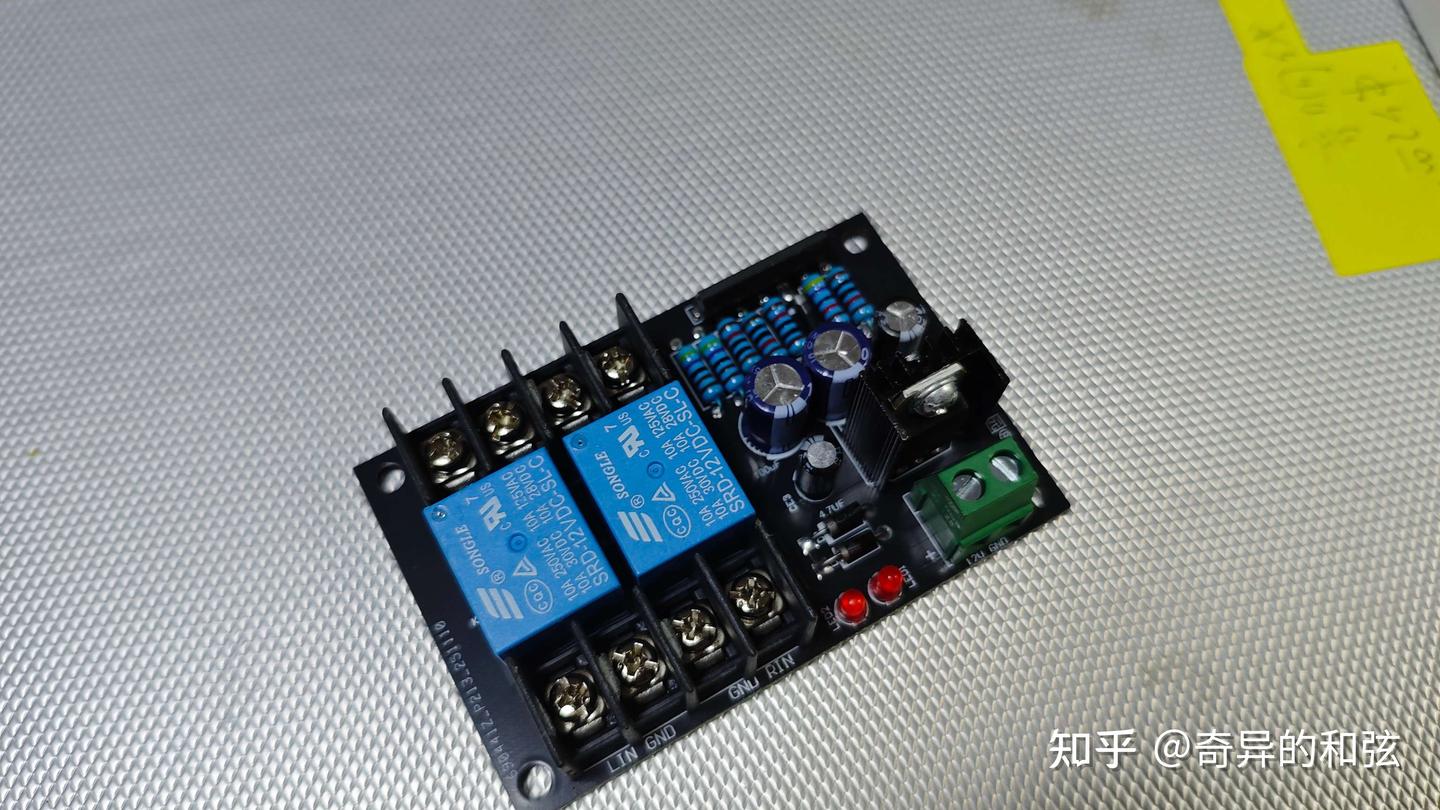

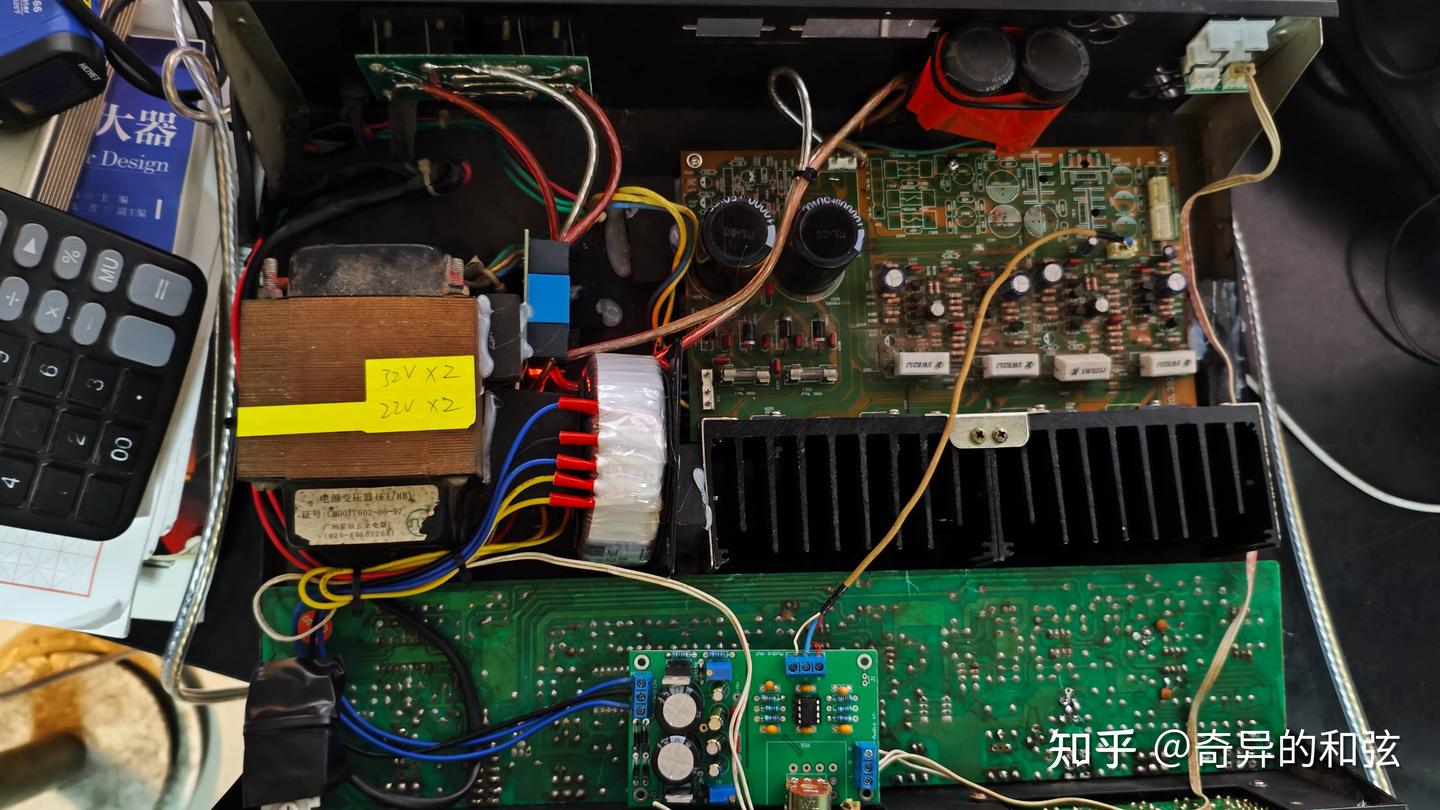

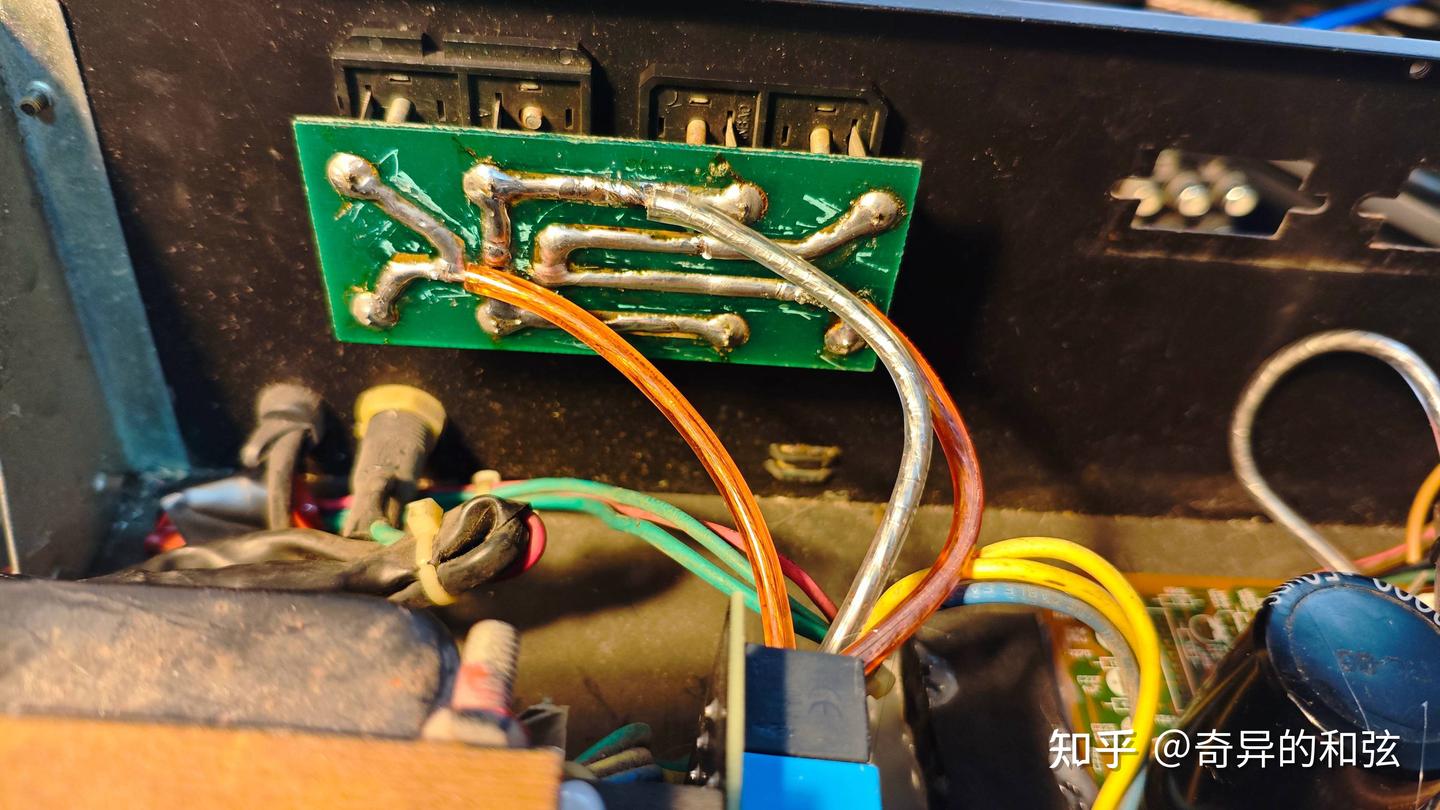

另外一台就是4管的5200+ 1943 功放板，加5532运放板，原板子不带喇叭保护线路。又加了一片保护板。原报废功放拆出一个方牛估计额定功率至少400W。这个牛应该至少有20多年的历史了。还是长城安规。

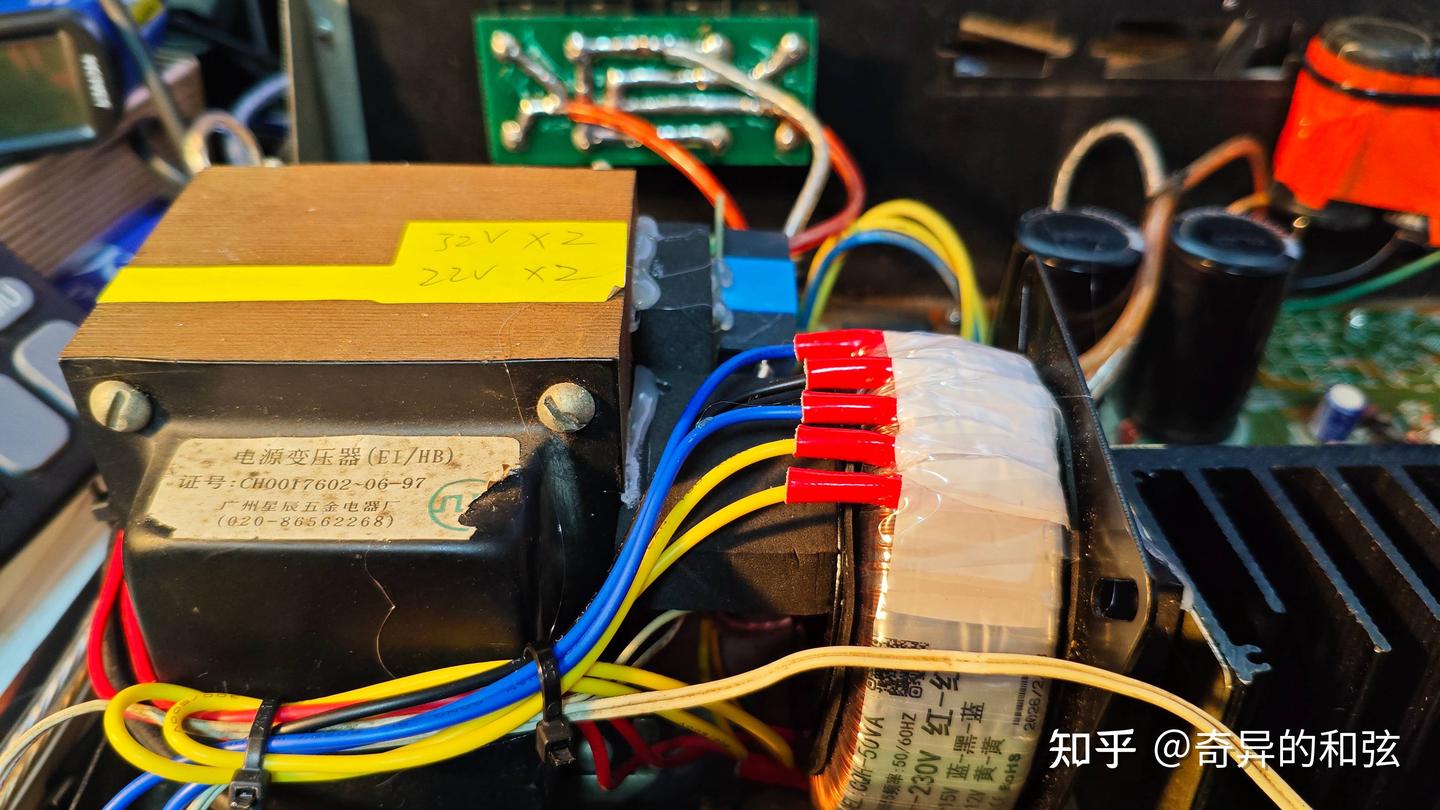

老方牛，电压是32V X2 , 22V X2 。 右是定制的前级副电源， 15V X 2 12V 单 。刚刚好12V给喇叭板供电， 15V给前级5532

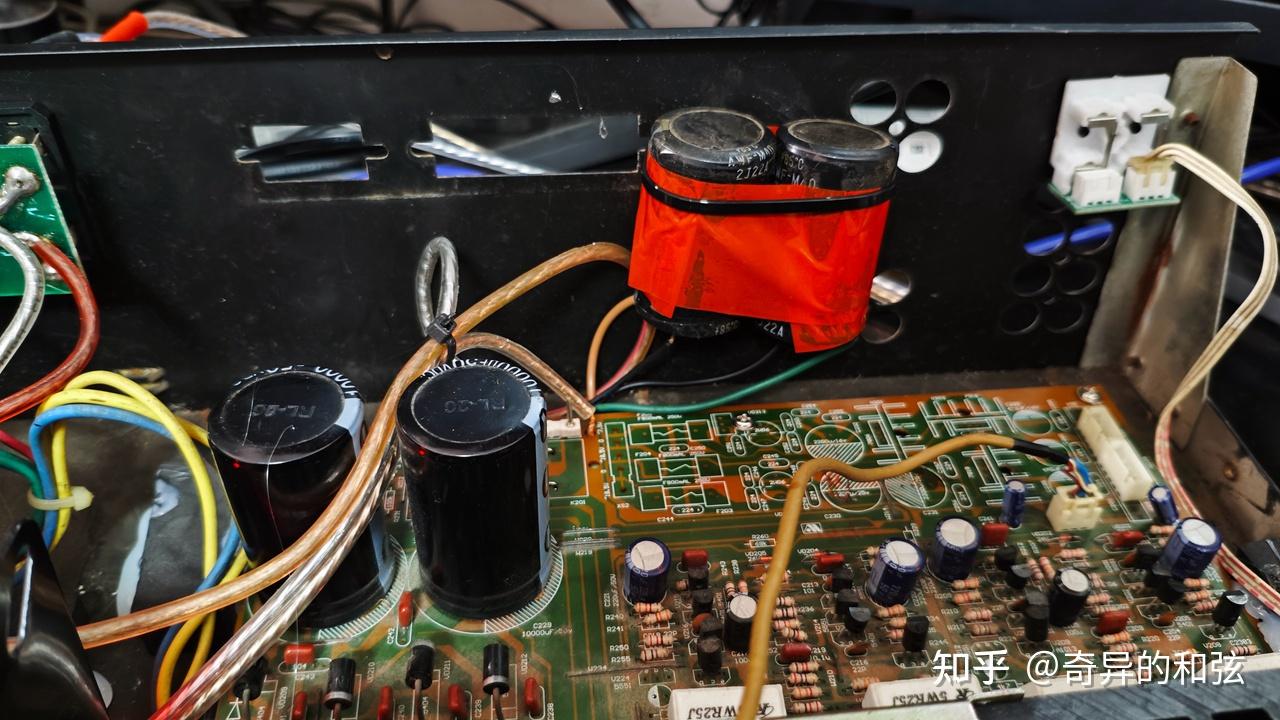

原机两个10000微法电容不能浪费，巴勒斯坦哈马斯固定大法！哈哈哈~

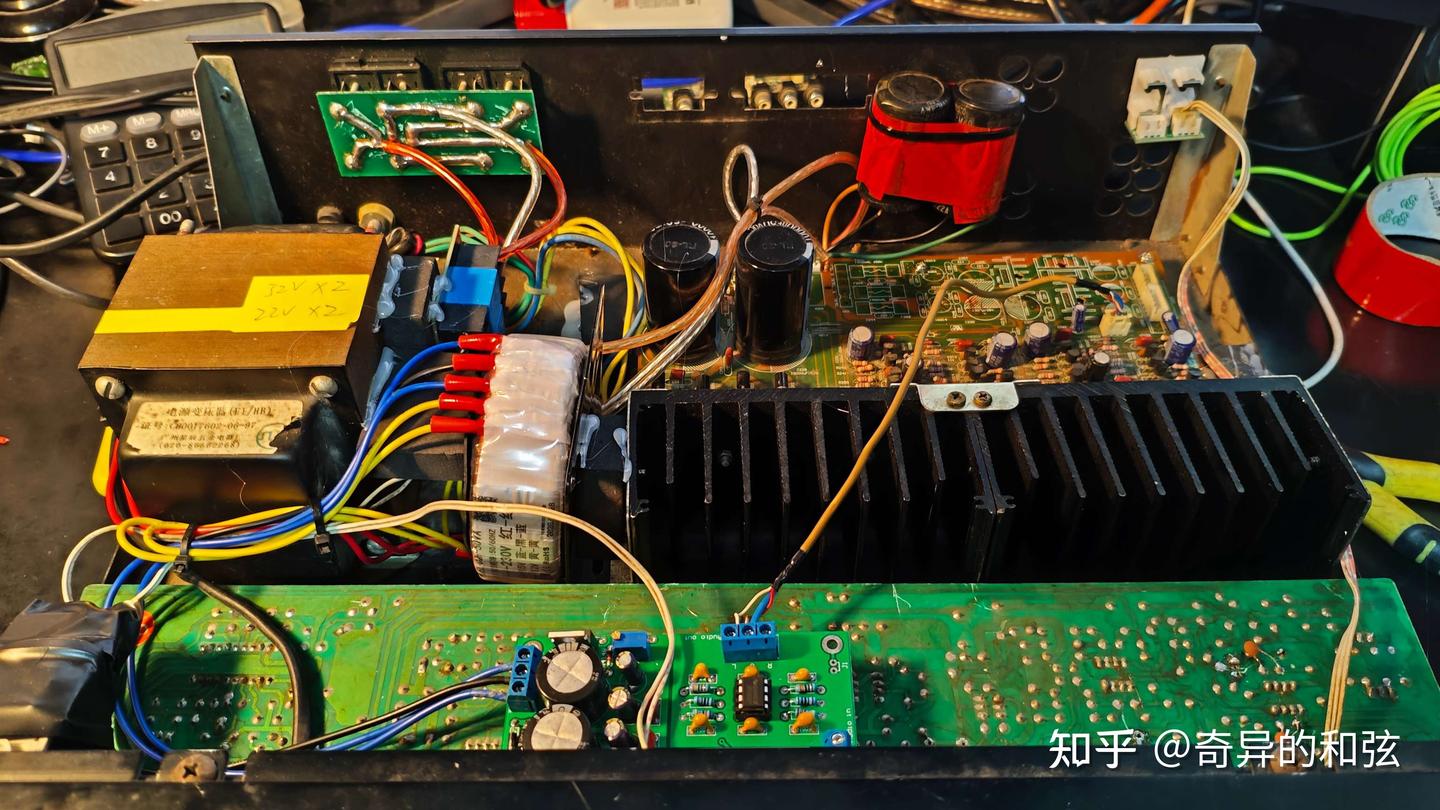

最后固定是热熔胶大法！，两个变压器刚刚好挤在一起，与PCB散热器
