为什么酷睿二代ultra处理器不用英特尔4工艺?

实际上可能你还没用过十四代的Intel处理器，酷睿Ultra 一代实际已经过时了……因为这个圈子就是一年发布一代，你不发友商就发了，大家一看“原来你没有啊”，于是乎酷睿Ultra一代就这么上架了，因为这一代只有移动级处理器，所以相对还好……

但是和酷睿Ultra二代这种缝合怪相比，又差太远了……

简单来说功率不高的状态下Ultra5 225H直接对标Ultra9 185H，这样谁还敢说挤牙膏？

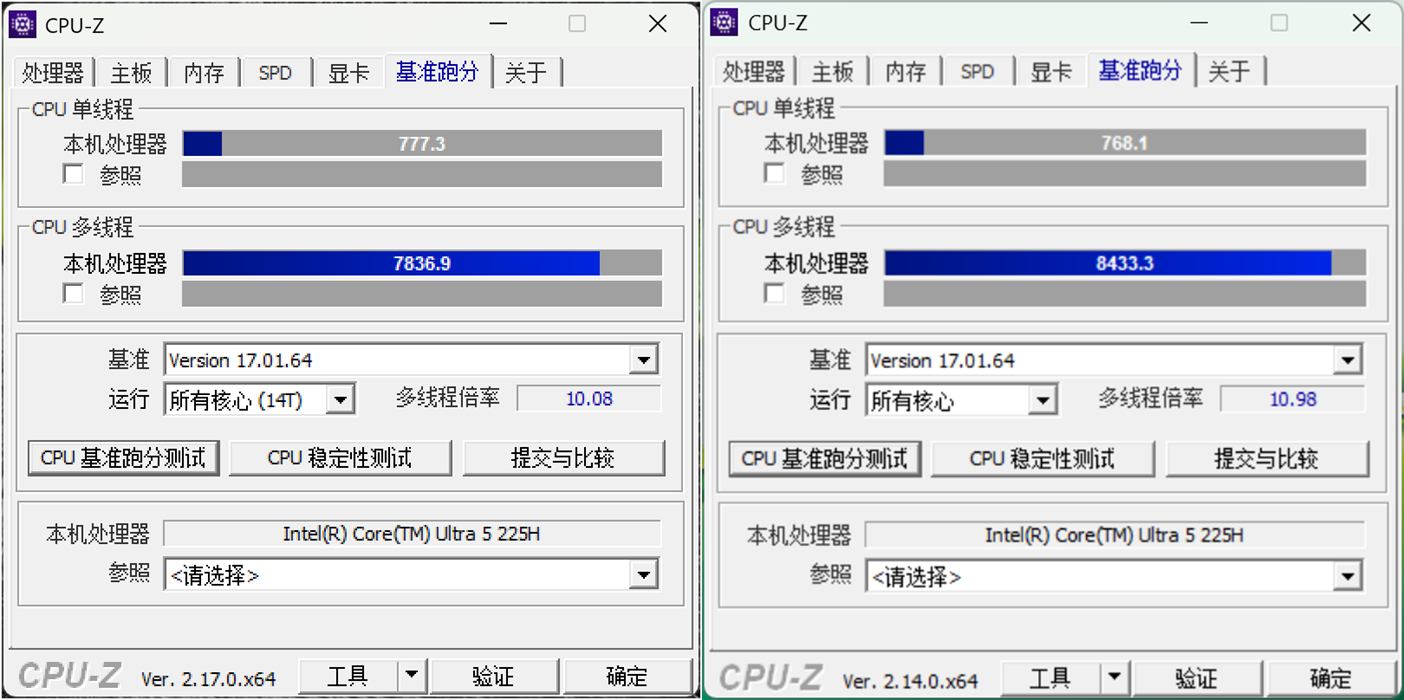

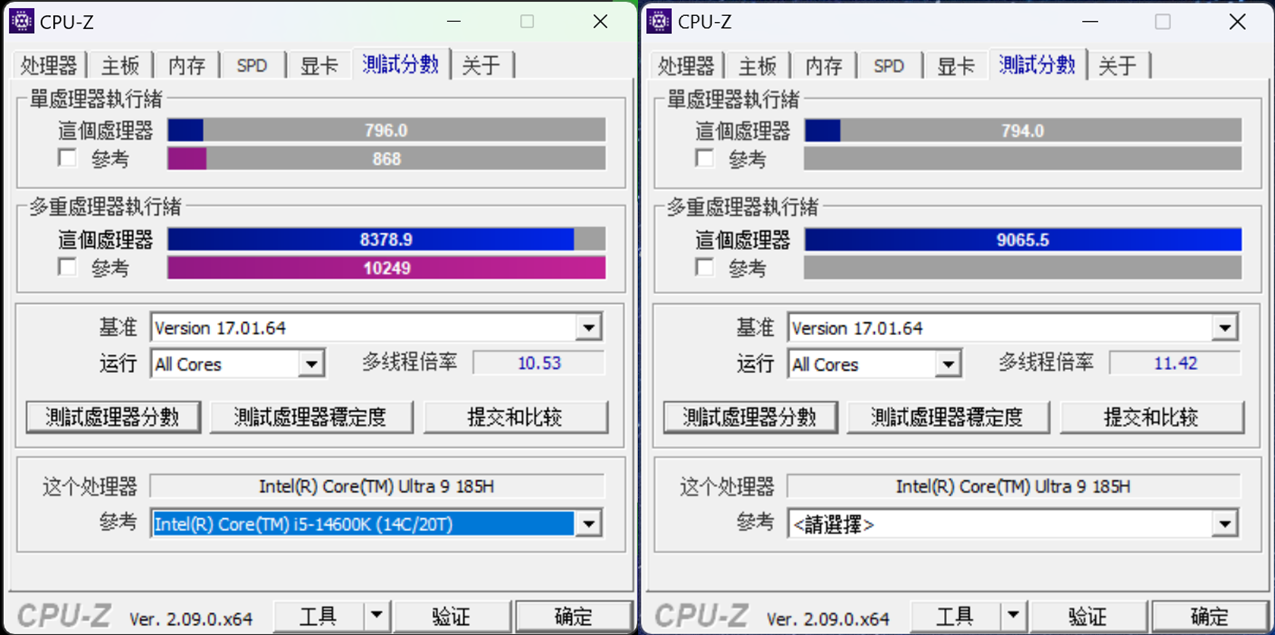

如上左边是某款轻薄本的野兽模式，右边是另一款迷你主机的110瓦猛兽模式，可以看到多核差不多只能摸到9000分左右，已经是极限了。然后我们再看两款轻薄本的入门级Ultra5 225H表现：

是不是瞬间就不香了？关键Ultra 200用的Xe2核显，核显比上代强得多。很显然Intel发现我如果光用自己的光刻制程上限并不合算，和台积电合作显然可以更快的发货，而且效果很好。

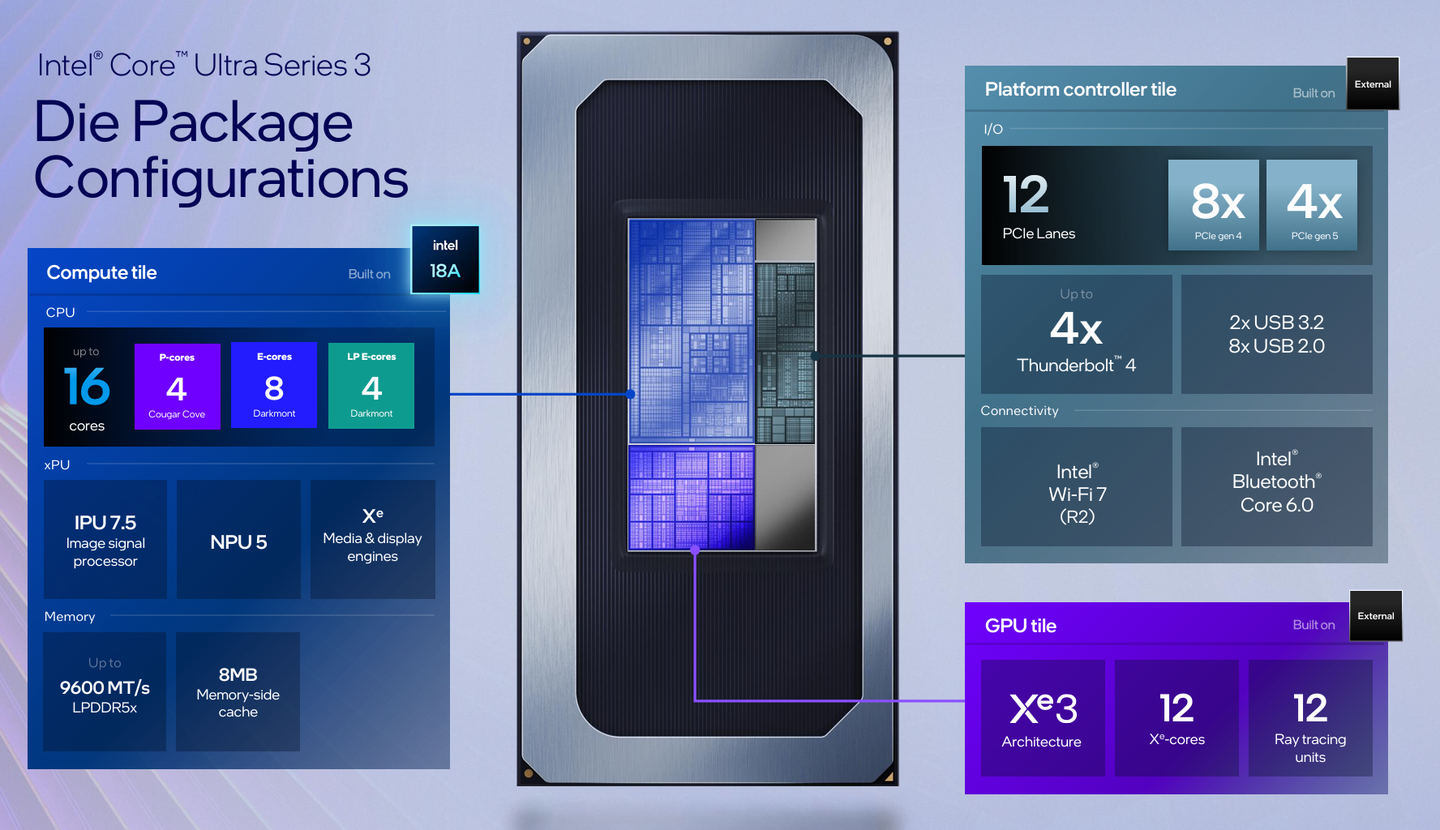

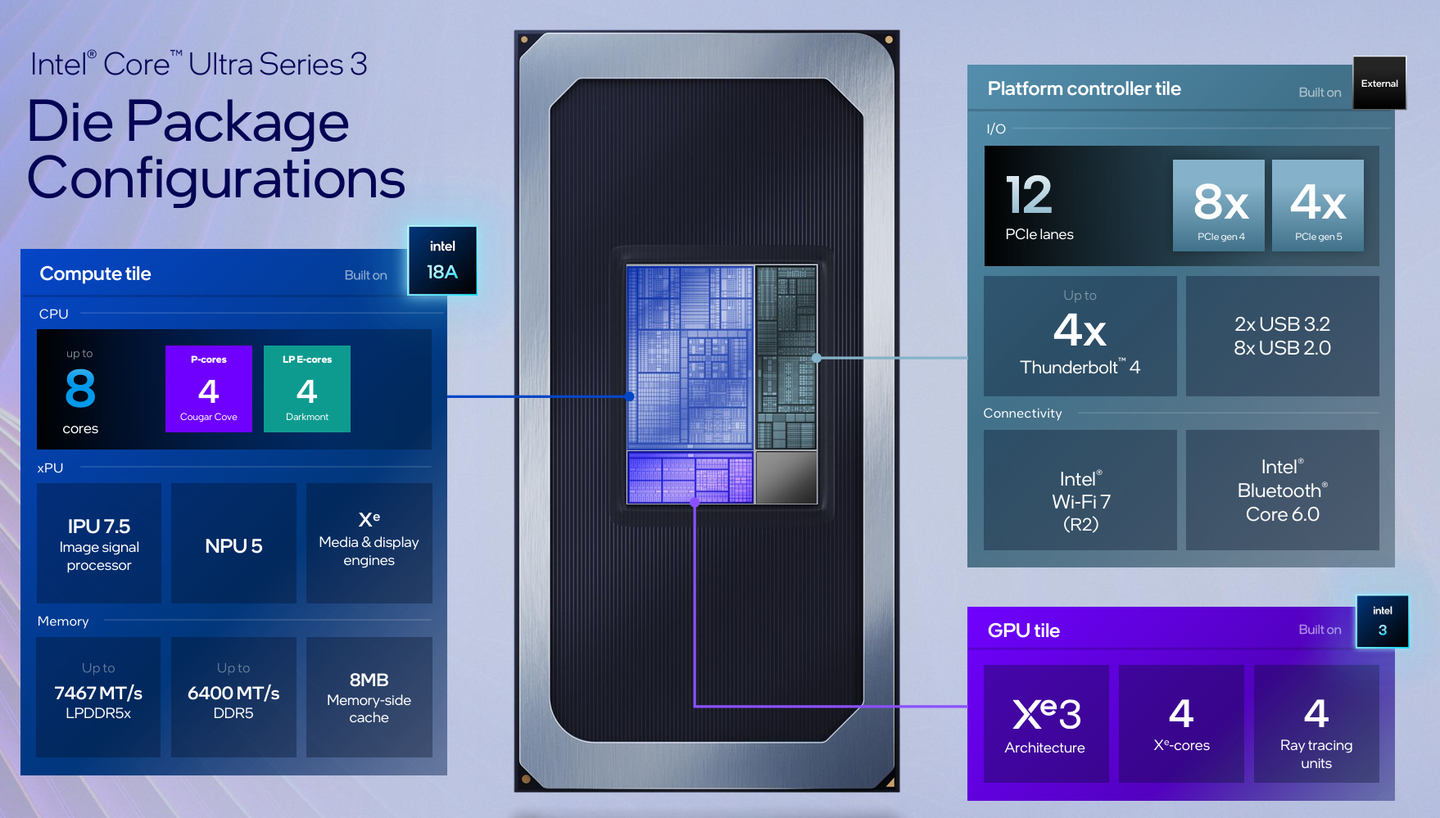

于是乎，酷睿Ultra三代也如愿用上了自己的18A制程，而Xe3核显混用的Intel 3和台积电N3E制程：

Tips：感谢网友 @風島文 纠正。

显然Intel发现自己做“缝合怪”其实挺好的。一颗芯片不仅背部供电，还使用了多种制程。使用什么制程，哪怕找台积电代工也没关系，重点是要突出自己的优势。比如同样都是六七十TOPS算力的Ultra 200H和AMD的AI MAX+，AMD借助昂贵的统一四通道内存获得了翻倍的实际收益：
