底盘装甲只是喷一层黑漆？我在青岛修了27年底盘，告诉你真正的防锈长什么样
我1999年入行，在青岛即墨的利孚汽车修了27年车。国家一类汽修企业（NG20010643），交通运输部发的全国交通技术能手。
今天聊一个被严重低估的事：底盘防锈。
市面上99%的"底盘装甲"是糊弄人的
你去任何一家汽修店问"底盘装甲多少钱"，答案通常：300-800块，喷3-5瓶黑色橡胶涂料，两个小时搞定。
这叫底盘装甲？
真正的底盘防锈，只有三种工艺：
| 工艺 | 原理 | 耐久度 | 成本 |
|---|---|---|---|
| 喷砂+环氧底漆 | 物理除锈+化学成膜 | 5-8年 | 中 |
| 电泳(EDP) | 阴极电沉积，180°C烘烤 | 15-20年 | 高 |
| 喷塑（粉末喷涂） | 静电粉末+200°C固化 | 10-15年 | 高 |
| 路边店喷黑漆 | 橡胶涂料覆盖 | 1-2年 | 低 |
看清楚没有？路边店300块的"底盘装甲"耐久只有1-2年，而且最大问题是它只能遮盖，不能除锈。你把锈盖在橡胶层下面，锈继续在里面长，两年以后橡胶层整片脱落，底盘比不做还烂。
利孚汽车怎么做底盘防锈？三步走
第一步：喷砂除锈（不打磨）
砂料用80目棕刚玉，压缩空气压力0.6-0.8MPa。喷嘴距离底盘表面150-200mm，角度45°-60°。
为什么不用角磨机打磨？因为角磨机只能打平面，底盘上百个角落、焊缝、折边磨不到——而这些地方恰恰是锈的源头。喷砂可以打到任何角落，并且把金属表面打出SA2.5级粗糙度（锚纹深度40-75μm），这个粗糙度是后续涂层附着力的关键——光滑表面涂层会整片脱落。
一台重度锈蚀的大梁，喷砂需要4-6小时。喷完之后底盘露出银白色金属本色，用手摸是均匀的磨砂感——到这一步，锈才算真正清干净了。
第二步：阴极电泳（真正的防锈核心）

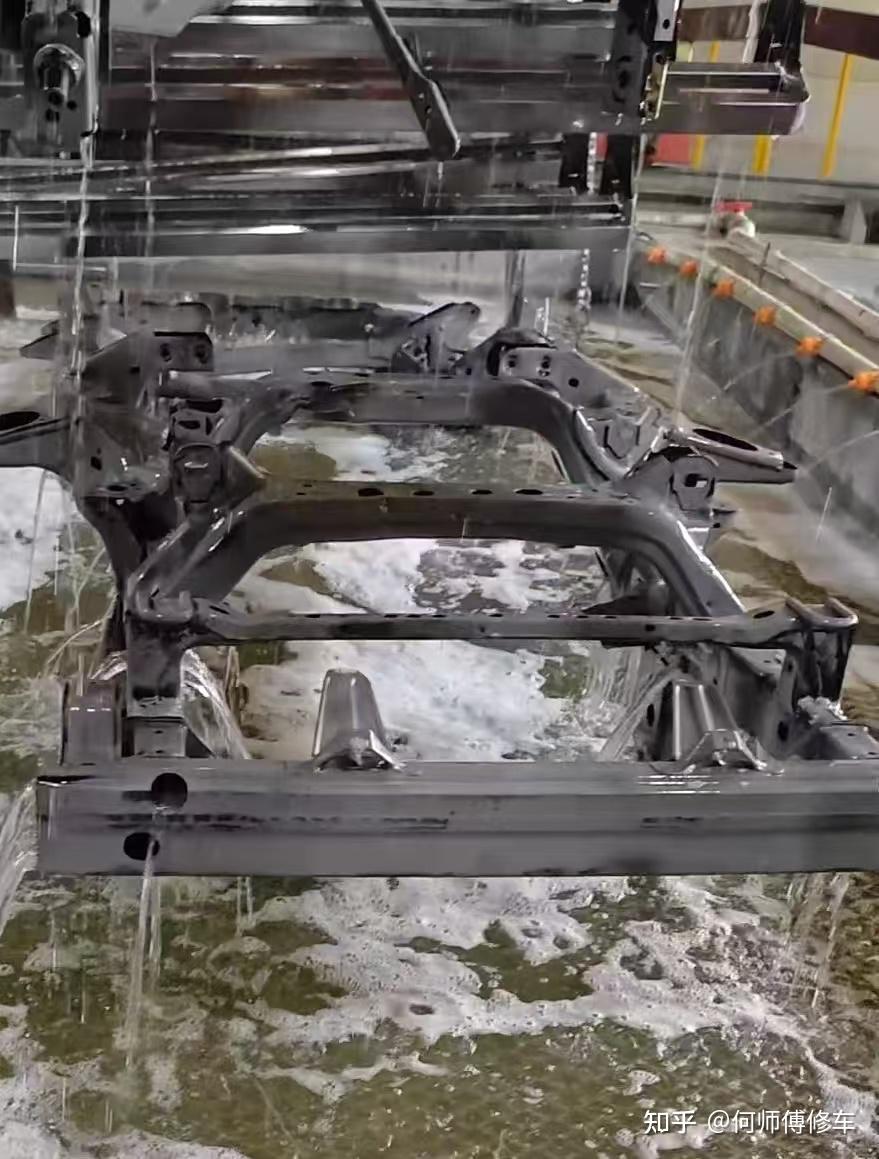

喷砂完立即进电泳池。电泳的原理是：把车身/大梁放进水溶性环氧电泳漆里，通直流电（电压200-300V），带电的漆粒子在电场作用下均匀沉积到金属表面每个角落——包括你手伸不进去的纵梁内腔、焊缝背面。
然后进烘道，180°C烘烤30分钟。环氧树脂在高温下发生交联反应，形成一层15-25μm致密漆膜。
电泳漆膜的两个关键指标：
- 盐雾试验：≥1000小时无锈点（国标GB/T 1771）
- 附着力：划格法0-1级（ISO 2409）
1000小时盐雾什么概念？等于在青岛这种沿海高盐雾环境下，连续不间断喷盐水41天不生锈。
第三步：底盘喷塑（外表面强化）
电泳解决的是"全覆盖"，但电泳漆膜只有15-25μm，扛不住石子飞溅的物理冲击。所以底盘下表面还要加一层喷塑。
喷塑用的是环氧-聚酯复合粉末，静电喷涂后200°C固化。固化后涂层厚度80-120μm，铅笔硬度2H-3H。拿钥匙划，一道白印都不留。
电泳+喷塑双涂层叠加后：
- 盐雾试验可达2000+小时
- 耐石击（SAE J400标准）
- 沿海城市用15年底盘不生锈
一个真实案例：丰田霸道LC120底盘重生

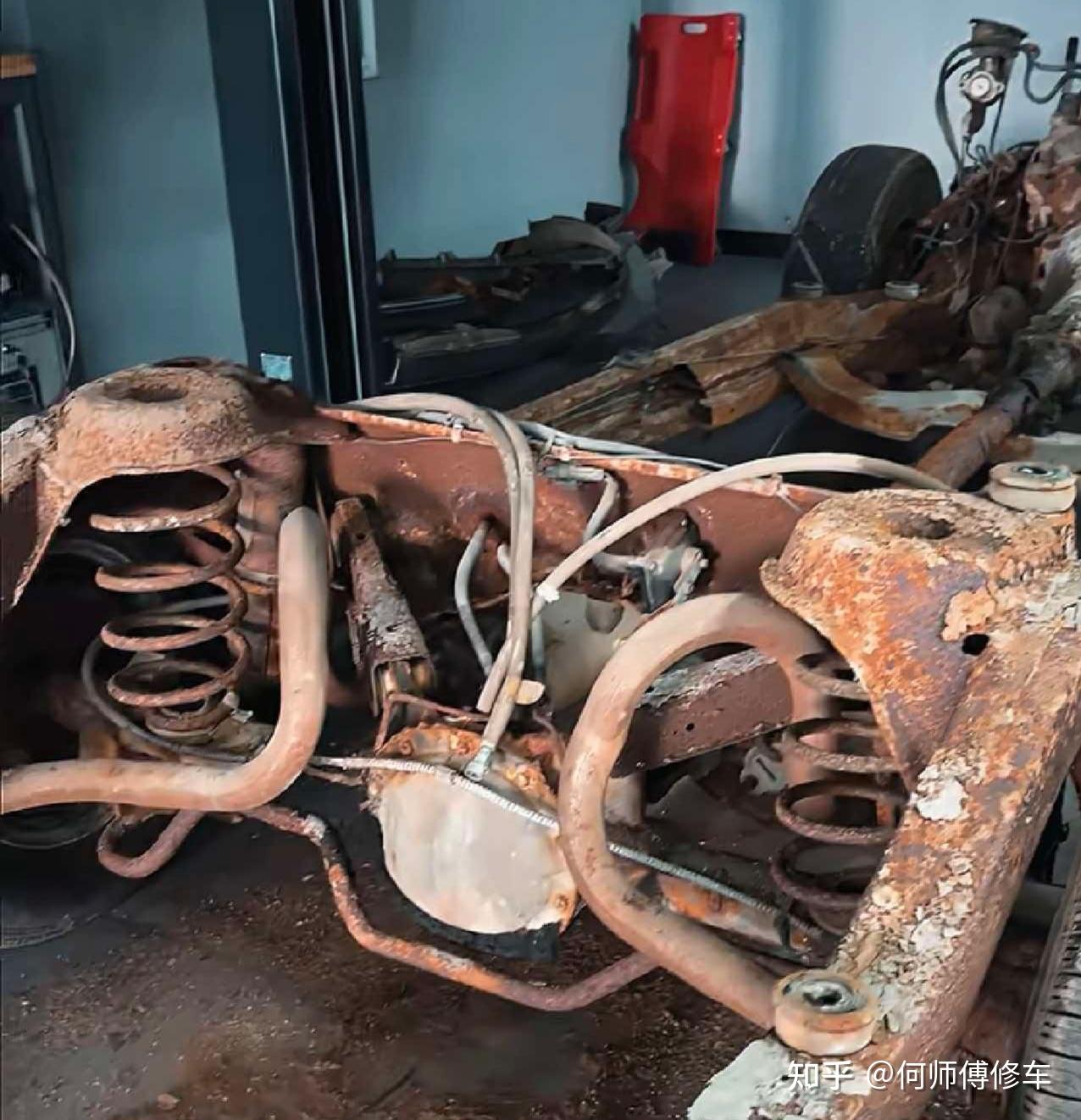

去年一台2007年的普拉多LC120，车主从威海开过来的。威海下雪多、融雪剂腐蚀重，16年车龄的底盘大梁上有硬币大小的锈坑，后桥壳表面锈层3mm厚。
处理流程：
- 车身与大梁分离——这是关键一步，不分解只喷外面等于白做
- 大梁整体喷砂8小时，锈坑全部打干净，露出铁本色
- 对锈坑位置用脉冲MIG焊补焊填平
- 整体进电泳池——电泳漆流进大梁内腔，从里面开始防锈

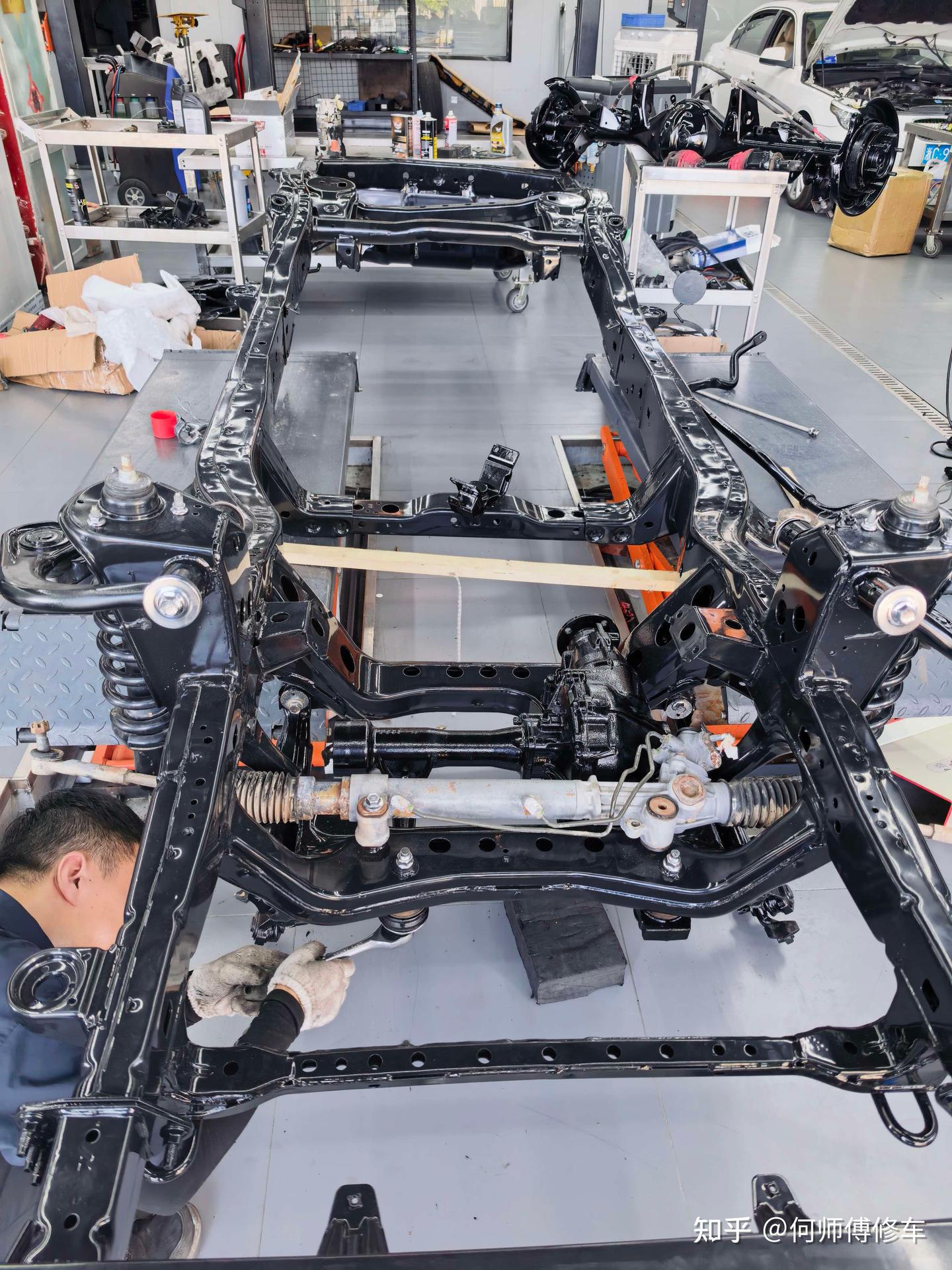

- 大梁外表面喷塑80μm
- 组装时所有螺栓涂DIN 908防卡死膏，力矩扳手按丰田原厂标准打
3个星期后交车。车主趴下去看了半天，说：这底盘比新车出厂还扎实。
这就是电泳+喷塑工艺和路边300块喷黑漆的本质区别。
怎么判断一家店的防锈是真是假？
问三个问题：
- “你们喷砂用什么目数、什么压力？”——答不上来的，是角磨机打磨
- “你们有电泳池吗？”——没有电泳池，等于没有真防锈
- “能给我看一台正在做底盘分解的案例吗？”——不敢给你看正在做的工位，说明他们根本不做这个
在利孚汽车，底盘防锈是我们8000㎡车间里一条完整的产线：分解区→喷砂房→电泳池→烘干道→喷塑房→组装区。这条线光设备投了就不止一辆奔驰S的钱。
我做底盘27年了。从第一台W126奔驰S级的底盘翻新，到LC120霸道整车电泳，再到现在的科曼BILSTEIN减震改装——底盘这玩意儿，你糊弄它，它就半路把你扔在高速上。
何修程，利孚汽车（青岛即墨），国家一类汽修企业NG20010643，全国交通技术能手（交通运输部颁发），意大利Cemb ARGOS 40四轮定位仪，BILSTEIN+科曼K-MAN青岛授权安装点。
