什么是网点增大？印刷品如何测量网点增大？

印刷中普遍存在的一个现象——网点增大（也叫色调值增加Tone Value Increase, 简称TVI）。

那么，什么是网点增大？印刷品如何测量网点增大呢？一起来看看吧！

什么是网点增大

理解网点增大，首先要理解相关概念和计算方法。

1 网点面积率（阶调值）

网点面积率也称为阶调值，是指在单位面积上群集的所有网点面积之和与总面积的比值，反映了油墨的覆盖程度。可以使用默里-戴维斯系数、优尔-尼尔森系数和SCTV（IS0 20654）方法计算结果。

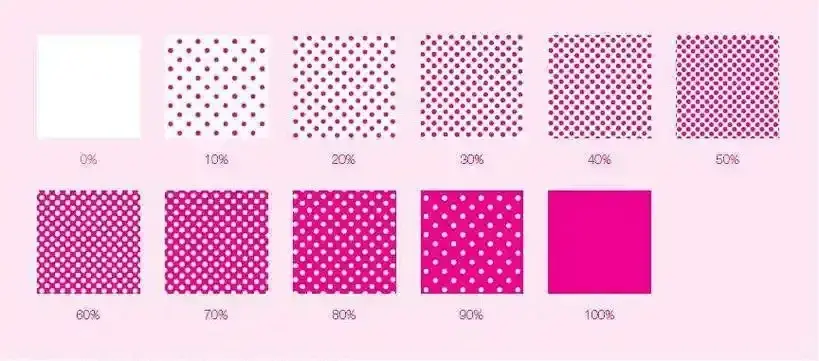

如图所示，0%是白纸、100%是实地满版、50%就是半开半合的典型中间调。

2 网点增大（色调值增加TVI）

网点增大，也称为色调值增加TVI，简单说就是印刷品上色调色块的实际网点面积比印刷样板上对应的网点面积大。网点增大是印刷中最常见也最隐蔽的质量陷阱，会导致中间调变暗、层次丢失、细节模糊，让印刷品整体发闷、不清晰等。

计算方法为：网点增大值 = 印刷实测网点面积率 − 原稿设计网点面积率。

如：设计网点面积率50%，但印出来62%，那么网点增大TVI就是12%。这个差值，就是我们要监控的核心指标。

3 三大计算标准

网点面积率的计算有3种行业通用的算法，三恩时密度仪内置了这3种算法，不用手动计算，可以适配不同印刷场景：

默里 - 戴维斯（Murray-Davies）：默认算法，基于密度计算，CMYK 四色印刷标准算法，适配平版、凹印等主流工艺。

优尔 - 尼尔森（Yule-Nielsen）：修正光学散射影响，高网线、铜版纸印刷更精准。

SCTV（ISO 20654）：基于 XYZ 三刺激值，专色印刷、数字印刷首选，视觉阶调更均匀。

网点增大的测量方法

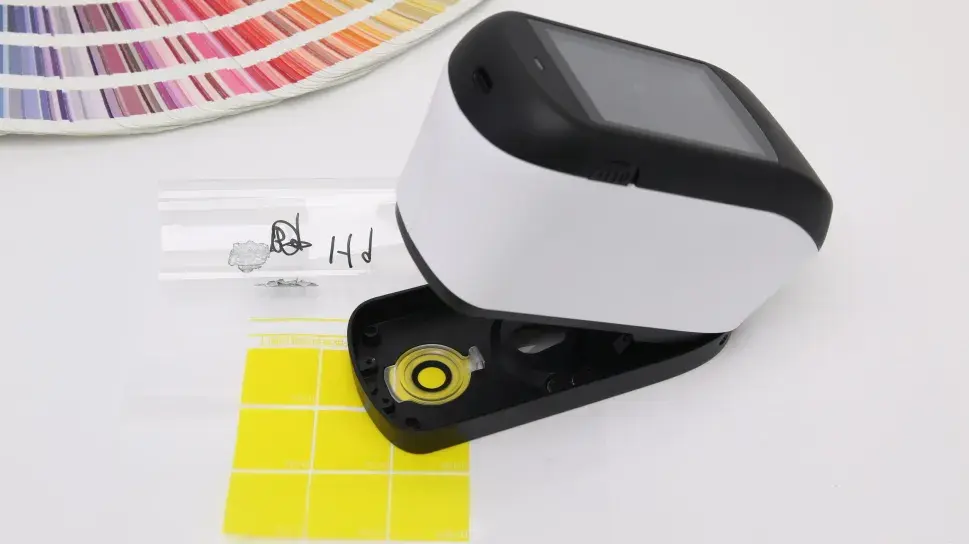

测量印刷品的网点增大，推荐使用三恩时密度仪，我们以TS1060分光密度仪测量印刷品为例进行讲解，具体方法如下（仅供参考）：

1 仪器准备

开机，选择“密度/TVI”测量模式。在设置界面中，将网点增大（色调值增加）的测量点设置为25%、50%、75%——这是行业最常用的三个检测点

2 校准与测量纸张

校准仪器，然后测量纸张（承印物），建立基准

3 测量实地色块

测量100%实地色块的密度，这是所有计算的基准

4 测量网点色块

依次测量 25%、50%、75% 标准网点色块，仪器自动计算实测网点面积率与网点增大值（TVI）

5 数据分析

测量结束后，可以保存和打印测量数据。如有需要，还可以连接上位机软件进行深度数据分析。

网点增大的测量仪器推荐

网点增大测量需要专业的分光密度仪来完成，推荐使用三恩时TS1060和YD5050分光密度仪。

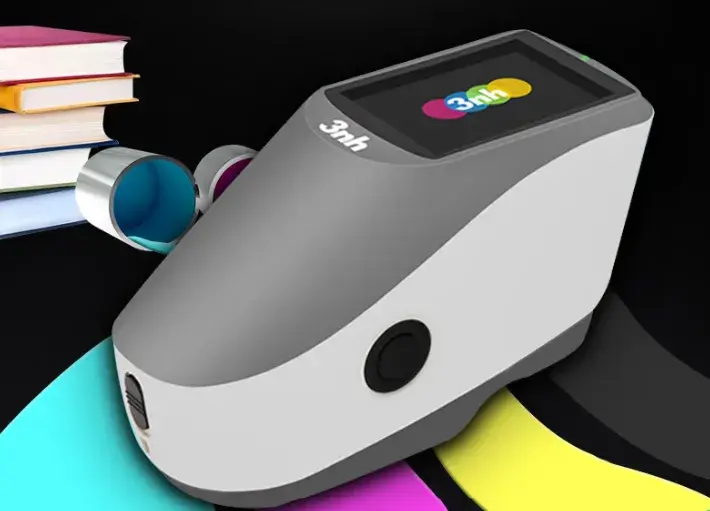

1 TS1060 分光密度仪（新品）

精准度高：平面光栅分光 + 40 组双阵列感应器，密度重复性≤0.001D，台间差 ΔE≤0.18，通过一级计量认证，数据权威可追溯。

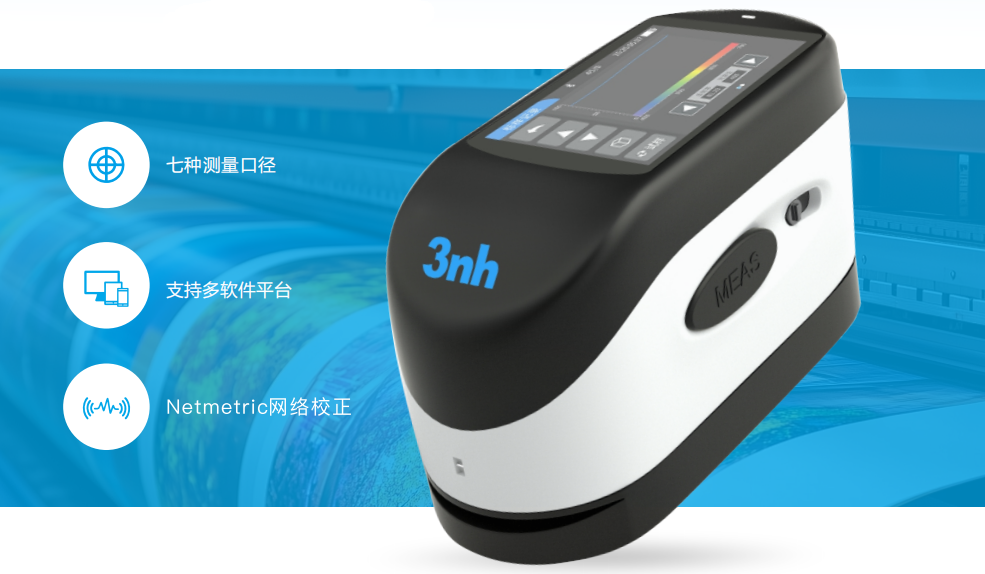

全功能覆盖：内置 7 种测量口径（Φ1.5–11mm），适配细小网点、大面积色块；支持TVI、密度、叠印率、印刷反差全指标测量，同时测色度 ΔE，一机搞定印刷全质控。

高效便捷：一键生成 TVI 数据和曲线图，连接 PC 软件导出报表，适配批量生产与实验室检测，广泛应用于油墨印刷、菲林加工、纺织印染、塑胶电子等行业精确颜色测量和品质控制，尤其适合油墨印刷中光学密度、网点增大等指标的精准测量和品质管控。

2 YD5050 分光密度仪（经典款）

45/0 标准光学结构：符合 ISO 13655，支持 M0/M1/M2/M3 测量条件，密度精度 0.01D，满足日常印刷网点增大检测需求。

多口径适配：Φ2/4/8mm 口径可选，精准捕捉小面积网点；内置默里 - 戴维斯、SCTV 算法，四色 / 专色印刷通用。

操作简便：开机校准→选模式→测三点→出结果，新手也能快速上手，在油墨印刷厂、造纸厂、交通路标行业、纺织服装印染等行业，在科研机构、质量检测机构、实验室领域均有广泛应用。

三恩时始创于1998年，深耕颜色领域20多年，专业从事颜色管理领域的研发、生产、销售及各类服务。三恩时产品涵盖：色差仪、分光测色仪、高光谱相机、高光谱成像仪、标准光源箱、色彩雾度仪、光泽度仪、涂层测厚仪、图像测试卡、色卡等，成立至今，得到了广泛的用户好评和市场认可。
