16款——最佳碳纤维3D打印耗材：从入门到专业级

碳纤维耗材性能强悍，表面带高级磨砂质感。一起来看看市面上最好的碳纤维3D打印耗材品牌吧！

市面上碳纤维耗材越来越多，你得搞清楚买的是什么、碳纤维在里面到底起什么作用。

碳纤维耗材到底是什么，不是什么

首先，碳纤维不是一种独立的耗材，是添加物。可以加进PLA、PETG、PEEK、尼龙——几乎任何基础材料都行，这类叫“复合”耗材。

碳纤维是短切或研磨过的微小纤维——通常标“短切碳纤维”或简写“CF”——不是一根完整的连续碳纤维丝，那个需要专门的打印机。

短切纤维能让材料变强，原理在挤出的时候发生。纤维通过热端时会顺着挤出方向排列，不是乱糟糟堆在里面，所以零件更硬、更强、尺寸更稳。

研磨纤维也能提升刚度、尺寸稳定性和耐磨性，但主要还是为了表面质感。

要达到增强效果，碳纤维含量通常20%左右，有些多点少点。含量越高增强越明显，但基础材料本身也关键。比如PLA-CF强度其实不比普通PLA高多少，加碳纤维主要是为了表面那层遮层纹的磨砂质感。

那问题来了：直接选更强的基础材料不就完了，何必选碳纤维？

选碳纤维耗材不单纯是为了强度更高。你可能看重的是刚性、轻量化、尺寸稳定性和可打印性。

碳纤维能减少收缩和翘曲，帮尼龙、PC这类材料打出更准的大尺寸零件。还能在不明显增重的前提下提供刚性，无人机、机器人、汽车零件和活动机构都很适合。但碳纤维不一定总是更好的选择——会让零件变脆，增强效果只在挤出方向上最强。有些配方下整体抗拉强度可能比纯树脂提升不了多少。

需要韧性、抗冲击、层间粘接好或者柔性的零件，纯工程塑料可能更明智。

对大多数创客来说，碳纤维填充耗材是做轻量、高强、刚性好的零件最实惠的途径。

打印碳纤维耗材需要什么条件

碳纤维比PC、PEEK好伺候——不需要封闭舱（大尺寸零件为了精度还是建议有），也不需要超高温热端。

但它有自己的脾气，不注意容易翻车。

硬化钢喷嘴：碳纤维磨蚀性强，铜喷嘴几下就废了。必须上硬化钢或同等耐磨喷嘴。

喷嘴温度至少220°C：多数品牌推荐260-300°C，具体看厂商参数。

热床：部分60°C就能打，很多要求接近100°C。确认你的打印机够得着。

主动冷却风扇：碳纤维需要主动冷却，尤其有悬垂的时候。风扇不干净或风量不够悬垂容易出问题。

耗材干燥箱：干燥能改善表面质量和挤出一致性。有些厂商明确建议PLA-CF打印前烘干。

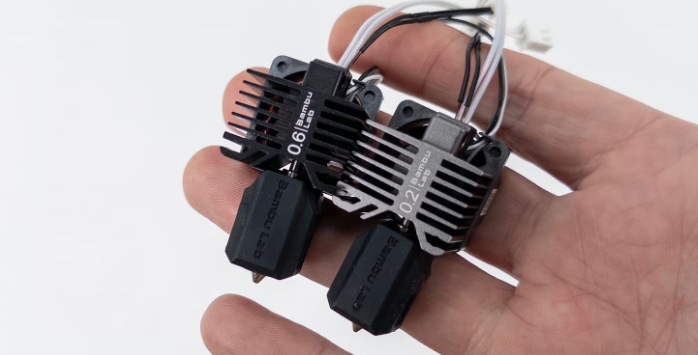

碳纤维容易堵头——颗粒不像材料主体那样熔化，可能在喷嘴尖端堆积。建议用0.6mm以上喷嘴，降低堵头概率。

另外，聚合物加碳纤维会变脆，某些情况下层间粘接力也会受影响。

01

Bambu Lab PLA-CF

这款料手感完全不像是塑料——表面质感丰富，层纹几乎看不见。弯曲模量3950MPa，弯曲强度89MPa，比Bambu标准PLA硬得多。但热变形只有55°C，别当高温工程料用。

Bambu称它是韧性PLA混碳纤维，兼顾易打印和高刚性。收缩低、抗翘曲，适合精度要求高的零件。Bambu Studio有现成配置，支持AMS。颜色选择多，不限于黑色。推荐0.4、0.6或0.8mm硬化钢喷嘴，0.2mm扛不住，不锈钢也不建议。

热床：30-45°C | 喷嘴：220-240°C | 推荐喷嘴：0.4mm以上硬化钢

02

Protopasta Carbon Fiber PLA

这家十多年前就出了全球首款碳纤维PLA，老字号了。基于标准PLA，熟悉参数就能打，几乎不用热床。短切纤维让零件明显更硬，低翘曲、层粘好，适合原型和轻载功能件，支撑好拆。

表面哑光黑带轻微碳纤光泽，遮层纹效果不错，做展示件很合适。但别被外观骗了——它没有工程塑料的耐热性或韧性。

推荐0.6mm喷嘴，210-230°C，他们自己用0.4mm打240°C也行。小喷嘴和远程送料可能不太靠谱。料有磨蚀性，比普通PLA脆，务必用耐磨喷嘴。还有Carbon Fiber HTPLA版本，退火后可耐更高温度。

直径：1.75/2.85mm | 热床：不需要 | 喷嘴：210-230°C（厂商用到240°C） | 推荐喷嘴：0.6mm耐磨

03

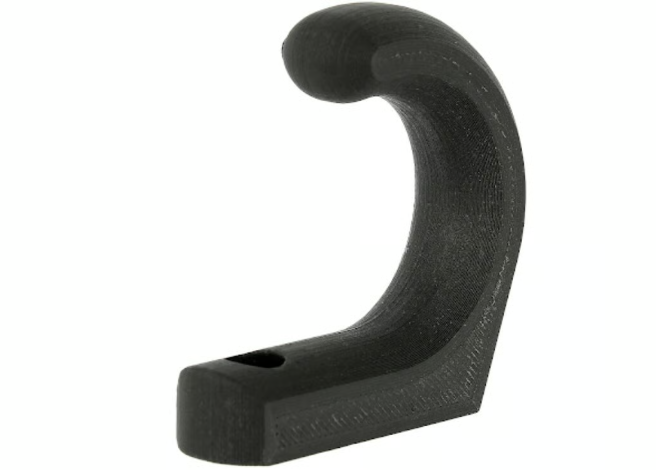

Prusament PETG-CF

Prusa自家产，直径公差±0.02mm，每卷数据网上可查。比标准Prusament PETG弹性模量更高，抗弯抗变形能力强。拉丝少，打印时尺寸稳，适合支架、夹具、外壳等功能件。哑光黑遮层纹效果好，工业感足。

热床：80-100°C | 喷嘴：255-275°C | 推荐喷嘴：硬化 | 干燥：55°C/6小时

04

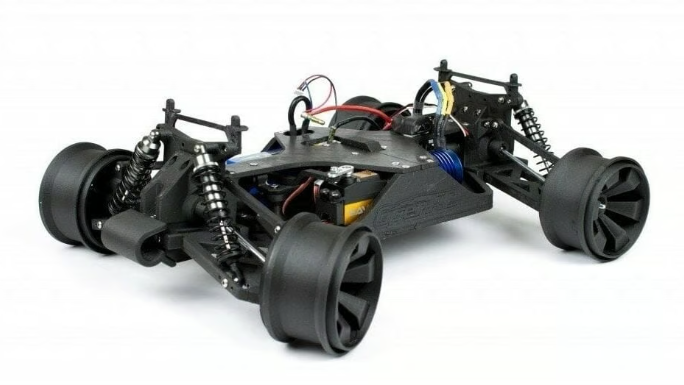

ColorFabb XT-CF20

自研PETG Amphora聚合物加20%碳纤维。不含苯乙烯（那玩意儿有害还巨臭），本身韧性就好。尺寸稳定、耐热，适合无人机和汽车原型。推荐主动冷却（50-90%功率），打完等热床冷却再取件。

直径：1.75/2.85mm | 密度：约1.27g/cm³ | 热床：60-70°C | 喷嘴：240-260°C

05

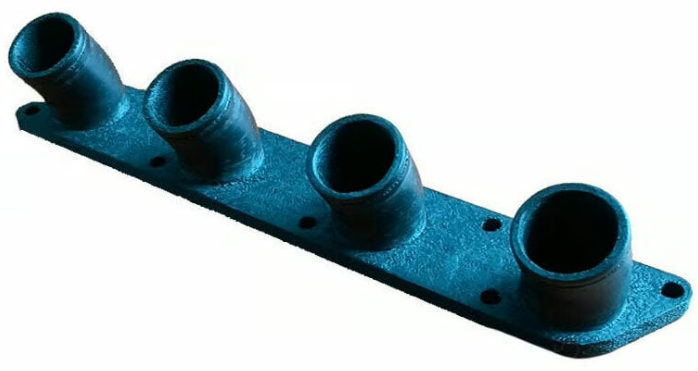

Fillamentum Nylon CF15

PA12尼龙加15%研磨碳纤维。强度高、耐化学、耐热，厂商推荐做轴承、加强件这类持续受力的零件。直径公差±0.1mm，某些打印机可能吃力。

直径：1.75/2.85mm | 密度：约0.98-1.08g/cm³ | 热床：80-110°C | 喷嘴：235-260°C

06

Bambu Lab PA-CF

PA6-CF，宣称比传统碳纤维混料刚性提升24%，干燥环境下抗振抗冲击更好。Bambu还有PLA-CF、PETG-CF、PAHT-CF和PET-CF，选择多。

注意PA6-CF和PET-CF不支持AMS，PLA、PAHT、PETG支持但不建议用AMS Lite。都不兼容0.2mm喷嘴。PA6、PAHT、PET只有黑色，PLA和PETG分别有七种和六种颜色。

直径：1.75mm | 密度：1.09g/cm³ | 热床：80-100°C（涂胶） | 喷嘴：260-290°C

07

eSun ePA-CF

eSun家的尼龙基碳纤维料，碳纤维含量20%。性价比高，质量稳，用户好评多。阻燃（UL94-V2），适合高温环境。磨蚀性，必须硬化喷嘴。

直径：1.75/2.85mm | 密度：约1.20g/cm³ | 热床：80°C | 喷嘴：240-260°C

08

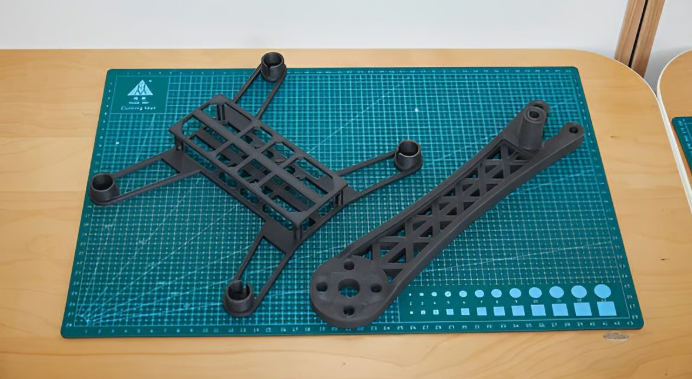

Polymaker Fiberon PA6-CF20

PA6加20%短切碳纤维。可在90°C烤箱退火2小时，充分释放性能。不退火也能扛215°C（极小拉应力下）。还有PLA和PA12碳纤维选项。

缺点：PA6极度亲水，打印需持续干燥。需要能持续维持280°C以上的热端。热床不得超过50°C。价格不便宜，但同价位里性能第一梯队。

直径：1.75/2.85mm | 密度：约1.17g/cm³ | 热床：25-50°C | 喷嘴：255-270°C

09

Fiberlogy Nylon PA12 CF15

PA12尼龙加15%短切纤维，翘曲小，不一定要封闭舱。PA12比PA6吸湿性低。直径公差±0.02mm，普通打印机够用。

直径：1.75/2.85mm | 密度：约1.07g/cm³ | 热床：90-110°C | 喷嘴：255-270°C

10

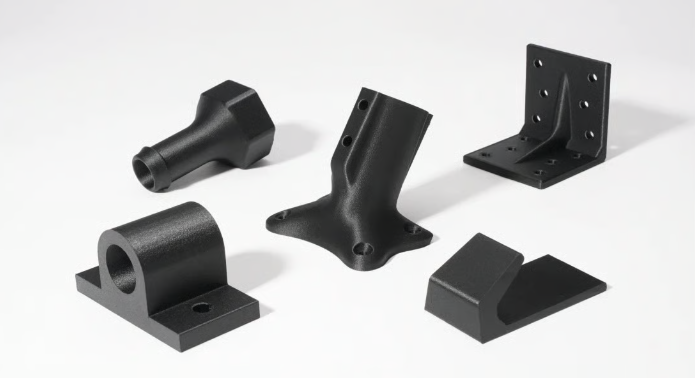

Prusament PCCF

Prusa家的PC基碳纤维复合材料。PC是消费级3D打印里最强的材料之一，加碳纤维更强。只有黑色。耐热性好，可退火。直径公差±0.04mm，这类耗材里相当优秀。

直径：1.75mm | 密度：约1.16g/cm³ | 热床：100-120°C | 喷嘴：275-295°C

11

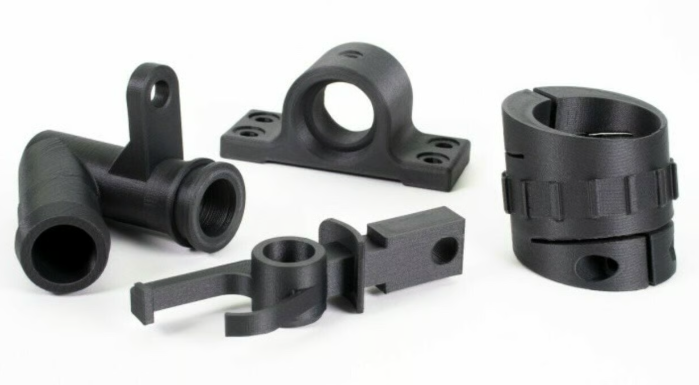

Extrudr DuraPro PC/PBT CF

PC/PBT基体加碳纤维，轻量、高刚性、耐热耐化学。零件强度重量比高，翘曲收缩小。按维卡A法评级耐温130°C，适合机器零件、汽车部件、外壳、夹具。表面哑光碳纤质感，遮层纹。

要刚性就得牺牲韧性——比未填充工程塑料脆。需要喷嘴290°C、热床100-110°C的机器。封闭舱必须，硬化喷嘴必须。

热床：100-110°C | 喷嘴：260-290°C | 推荐喷嘴：硬化耐磨

12

Siraya Tech Fibreheart ABS-CF Core

不走寻常路——20%碳纤维集中在芯层，外层更光滑。目的是保持刚性的同时改善层粘、表面质量和喷嘴寿命。芯壳结构减少纤维与喷嘴直接接触，但仍强烈推荐硬化喷嘴。表面暴露纤维少，处理更干净。

热变形90°C，适合工装、夹具、无人机件、机器人部件、耐热外壳。宣称打印速度200mm/s，但高速可能破坏芯壳结构、影响表面。推荐封闭舱，最好用近程挤出或手动送料（料脆，不建议AMS）。

还有常规版Fibreheart ABS-CF，10%碳纤维均匀分布，更便宜，热变形98°C略高。Core版强调更高刚性、更好Z轴结合、更光滑表面、更低喷嘴磨损。

碳纤含量：20%（芯部）| 热床：100-110°C | 喷嘴：250-280°C | 推荐喷嘴：0.4mm以上硬化钢 | 打印速度：30-200mm/s | 干燥：60-70°C/4-6小时

13

Polymaker Fiberon ASA-CF08

ASA基体加8%碳纤维，抗紫外线、耐候，适合日晒和中等温度环境。碳纤维增加刚度、减少翘曲，表面哑光磨砂遮层纹。弯曲模量3265MPa，弯曲强度69.1MPa，XY抗拉43.5MPa。适合户外外壳、支架、汽车原型、无人机机架、夹具。

热性能比入门级碳纤混料强——0.45MPa下热变形103°C，1.8MPa下97.3°C，无需退火。打印速度可达350mm/s，不强制热舱，但大尺寸或高件建议封闭。磨蚀性，需要硬化钢或红宝石喷嘴。

颜色有六种（黑、深灰、浅灰、藏青、深红、沙漠沙），在清一色黑色碳纤料里是清流。ASA打印释放苯乙烯，需通风良好，最好在带过滤的封闭舱里。料脆且有磨蚀性，用AMS小心。

碳纤含量：8% | 热床：90-100°C | 喷嘴：260-280°C | 最大速度：350mm/s | 风扇：关闭 | 干燥：90°C/6小时

14

3DXTech CF-PEEK、CF-PEKK、CF-PEI

CarbonX系列，PEEK/PEKK/PEI基，面向航空航天、汽车、能源、工装。超高温喷嘴、加热平台、控温舱、严格干燥、耐磨硬件，缺一不可。

PEEK+CF10：PEEK加10%高模量短切碳纤。三款里最挑机器，但高温下机械性能极强，耐化学、热膨胀低、吸湿极低。适合热、化学、机械应力并存的高负载终端件。

PEKK-A+CF15：PEKK共聚物加15%短切碳纤。跟PEEK同属PAEK家族，性能类似，但比PEEK-CF好打一些。Tg 160°C，热变形150°C，基体阻燃UL 94 V-0。

PEI 9085+CF：Ultem 9085树脂加15%高模量碳纤。Tg 186°C，热变形165°C，刚度、强度、尺寸稳定性比纯PEI好。Ultem 9085本身阻燃，适用于对火焰、烟雾、毒性有要求的场合。

三款里PEKK可能是最现实的入门选择，PEEK针对最苛刻环境，PEI居中。但"现实"也是相对的——都需要工业级高温机，不是普通桌面机能碰的。

直径：1.75mm | 碳纤含量：PEEK 10%，PEKK/PEI 15% | PEEK喷嘴：380-410°C，热床：120-160°C | PEKK喷嘴：360-390°C，热床：120-140°C | PEI喷嘴：365-390°C，热床：140-160°C | 推荐喷嘴：硬化钢0.4mm以上 | 热舱：均推荐

15

Nanovia PEI-CF

PEI-CF混料，比纯Ultem 1010便宜，性能超过纯PEI（碳纤含量未公开）。打印极难——挤出380-420°C，绝大多数打印机够不着。需要带排风的封闭系统或呼吸防护。价格也是门槛。

热床：140°C | 喷嘴：380-420°C

16

Kimya PEKK Carbon

专业级，PEKK基体加碳纤维，面向苛刻的机械、热和化学环境。跟PEEK同属PAEK家族，但Kimya说他们的配方比PEEK或PEI好打——结晶慢，翘曲少、层粘好。但"好打"是相对的，仍需要工业机能维持超高温。

Tg 160°C，最高使用150°C，UL 94 V-0阻燃，耐磨损、耐多种化学品（酸、碱、醇、烃、酮、溶剂）。拉伸模量2900MPa，弯曲模量2924MPa。适合航空、工装、汽车、电气等轻量、刚性、耐化学、耐热优先于易加工的应用。

热舱必须，低速打印，硬化耐磨喷嘴，严格干燥存储。不是给桌面机准备的。

喷嘴：370-380°C | 热床：150°C | 舱温：80°C | 速度：20-40mm/s | 推荐喷嘴：硬化耐磨 | 阻燃：UL 94 V-0
