拆了2台我的ThinkBook 14+ 2026，电感上垫片覆盖都有瑕疵，不得不用“动漫量”解决
本文成文于26年7月初。记录下我最近拆了手头的2台ThinkBook14+ 2026，分别是酷睿版和锐龙版，发现其导热材料都有瑕疵，记录下发现的问题和我解决问题的过程。
首先拆的是酷睿版，拆机的起因有2个。

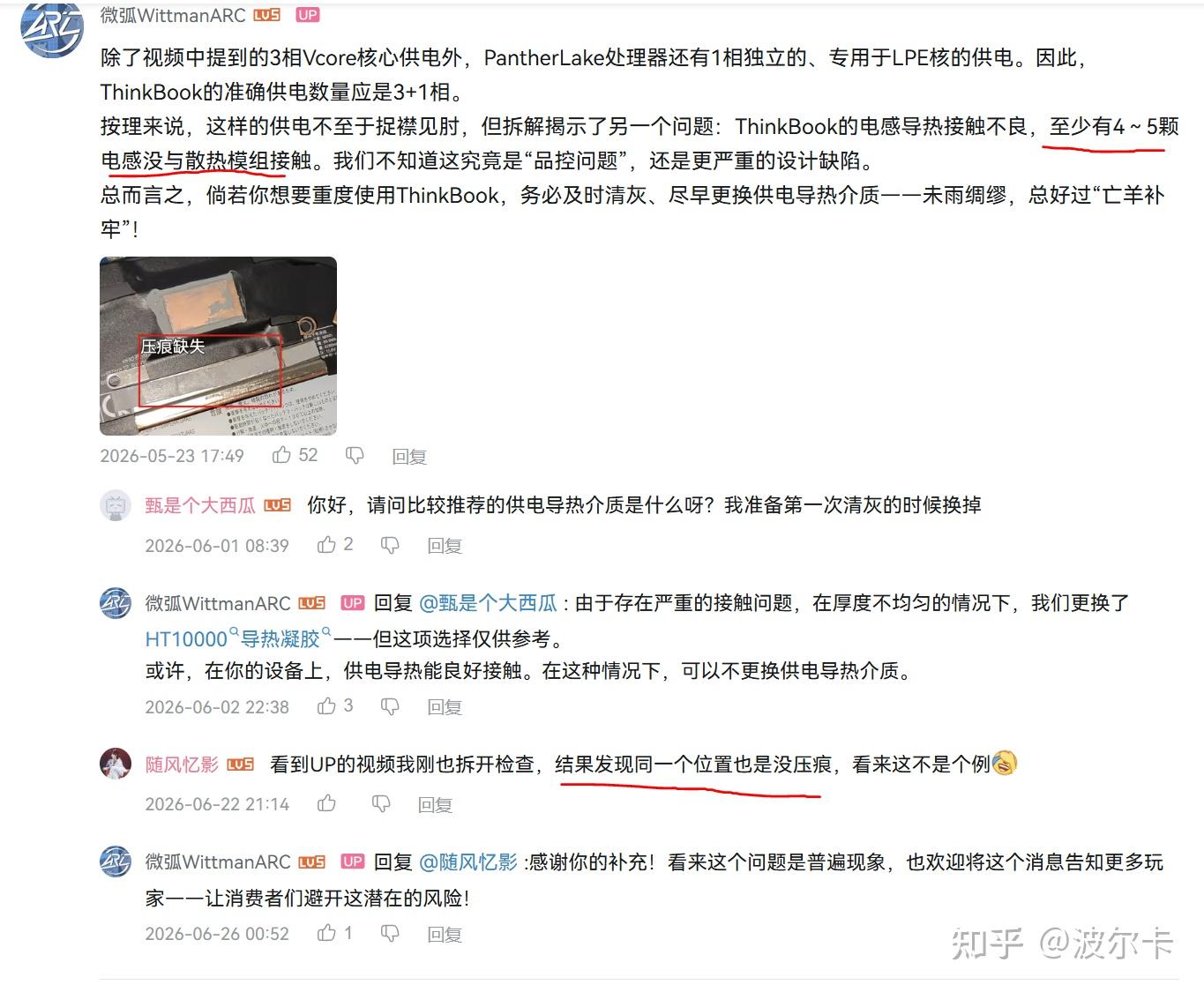

第一个是有UP主反馈此款机型的电感上导热垫有太薄了，没压紧。然后发现评论区有人拆了后发现的确这样，可能不是个例，出于确认，我准备拆开来看看。
第二个其实是艾盛腾那边更新一代的相变材料搓出来了，甚至有了头部笔电厂的测试数据，里面的性能又把我看馋了，再加上PCM8896的优秀性能，我想试试。
试试就得拆机，不过本款模具的拆机不难，并且网上也有靠谱的视频可以参考的。
我就先晒晒拆机的图，后面再说下遇到的几个“小坑”。

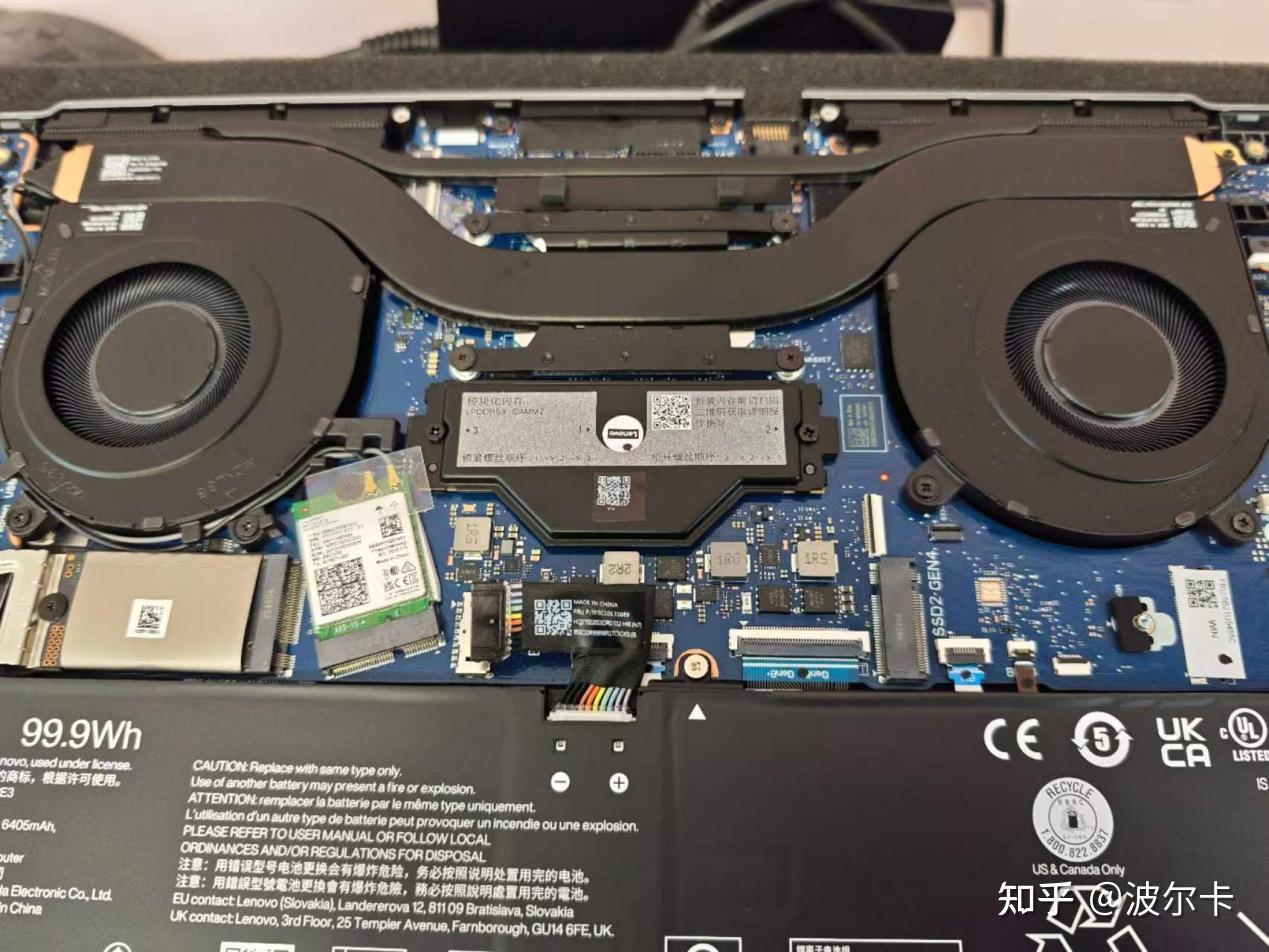

总体图：

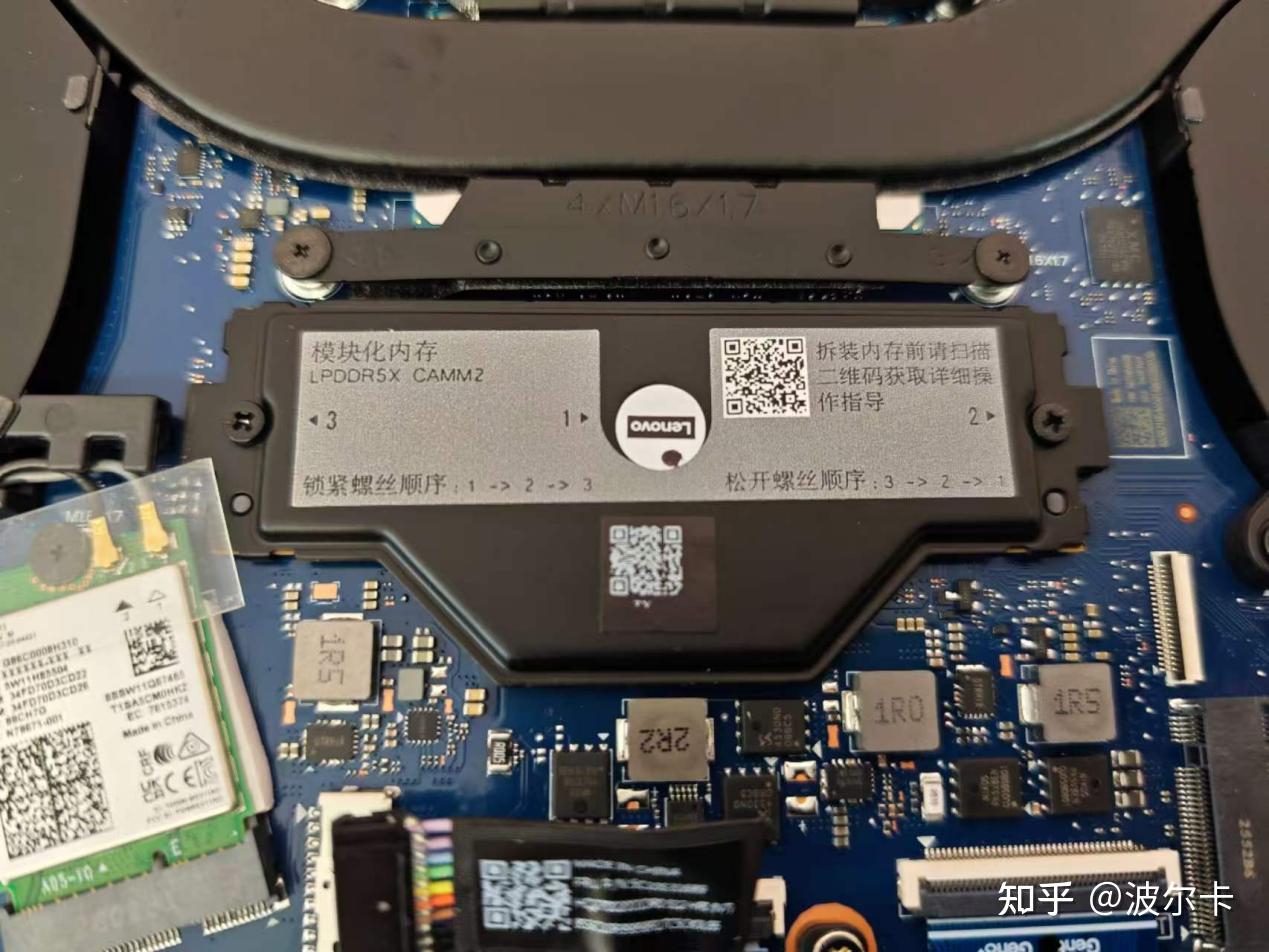

CAMM2内存：

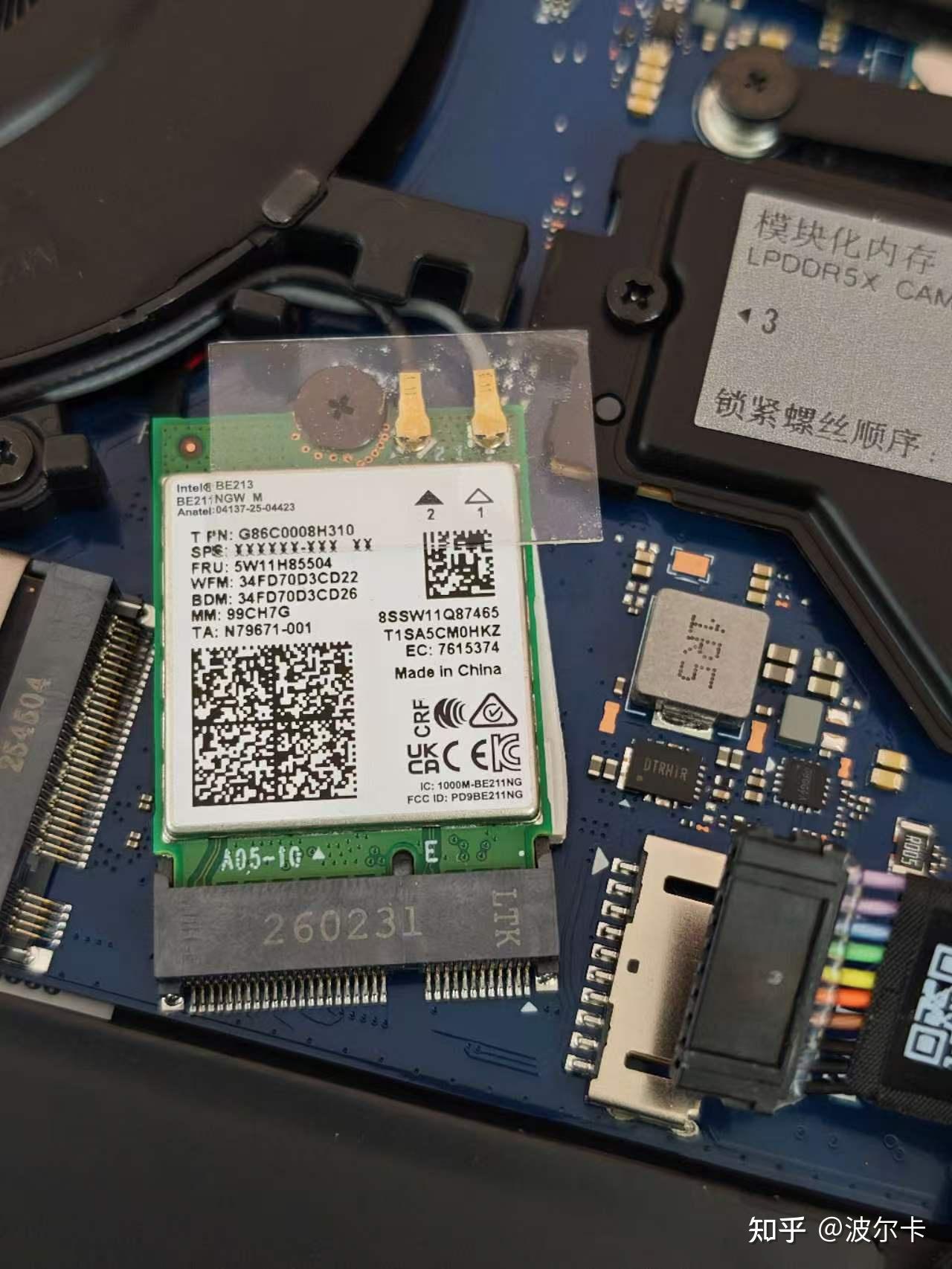

BE213网卡，其实从这个砍一刀频宽的网卡，基本就能确定它是mainland only的版本了。

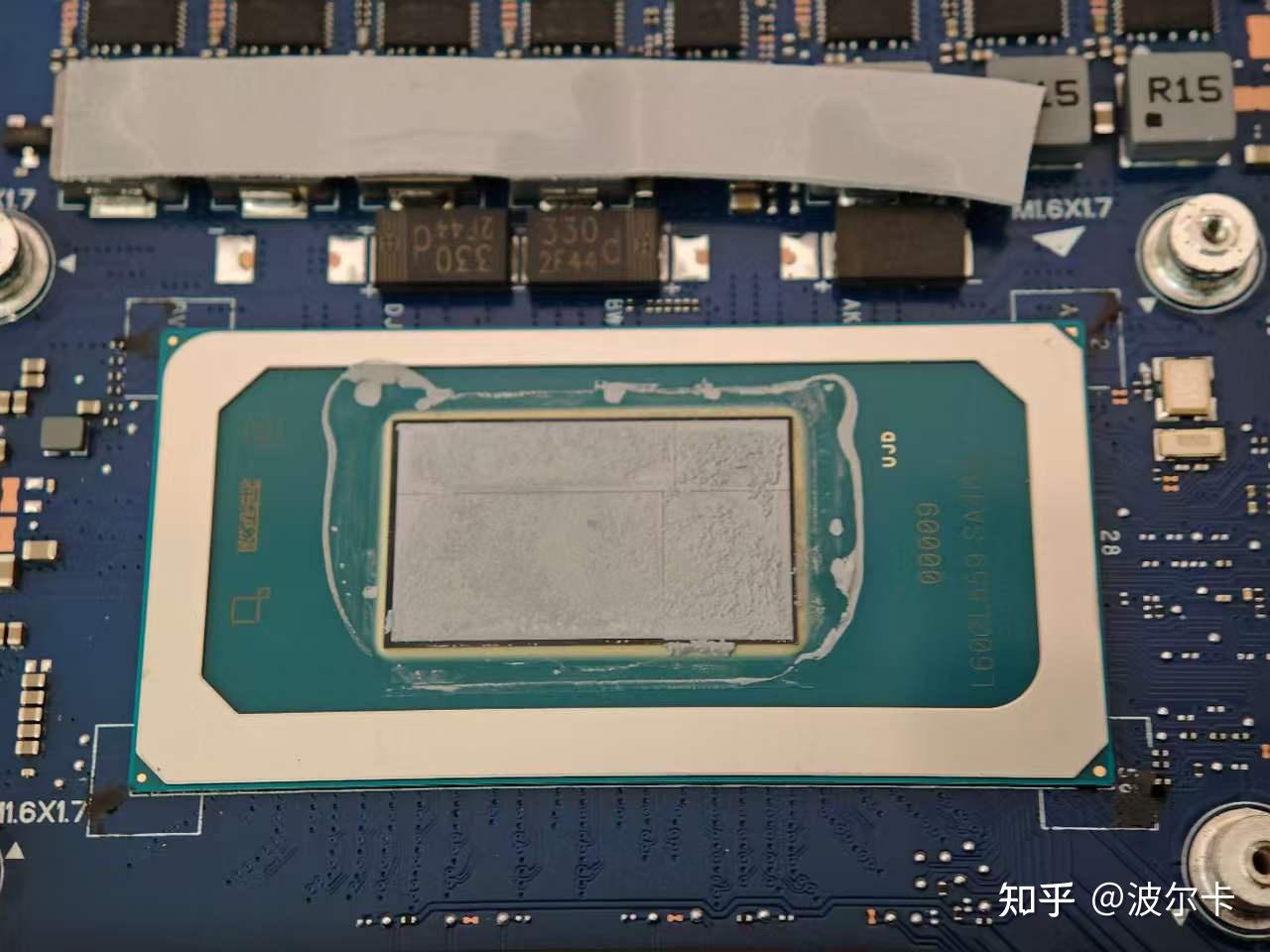

原机的核心导热材料，应该是霍尼韦尔的PTM7958sp，覆盖还是蛮好的
核心358H，分了不少块块

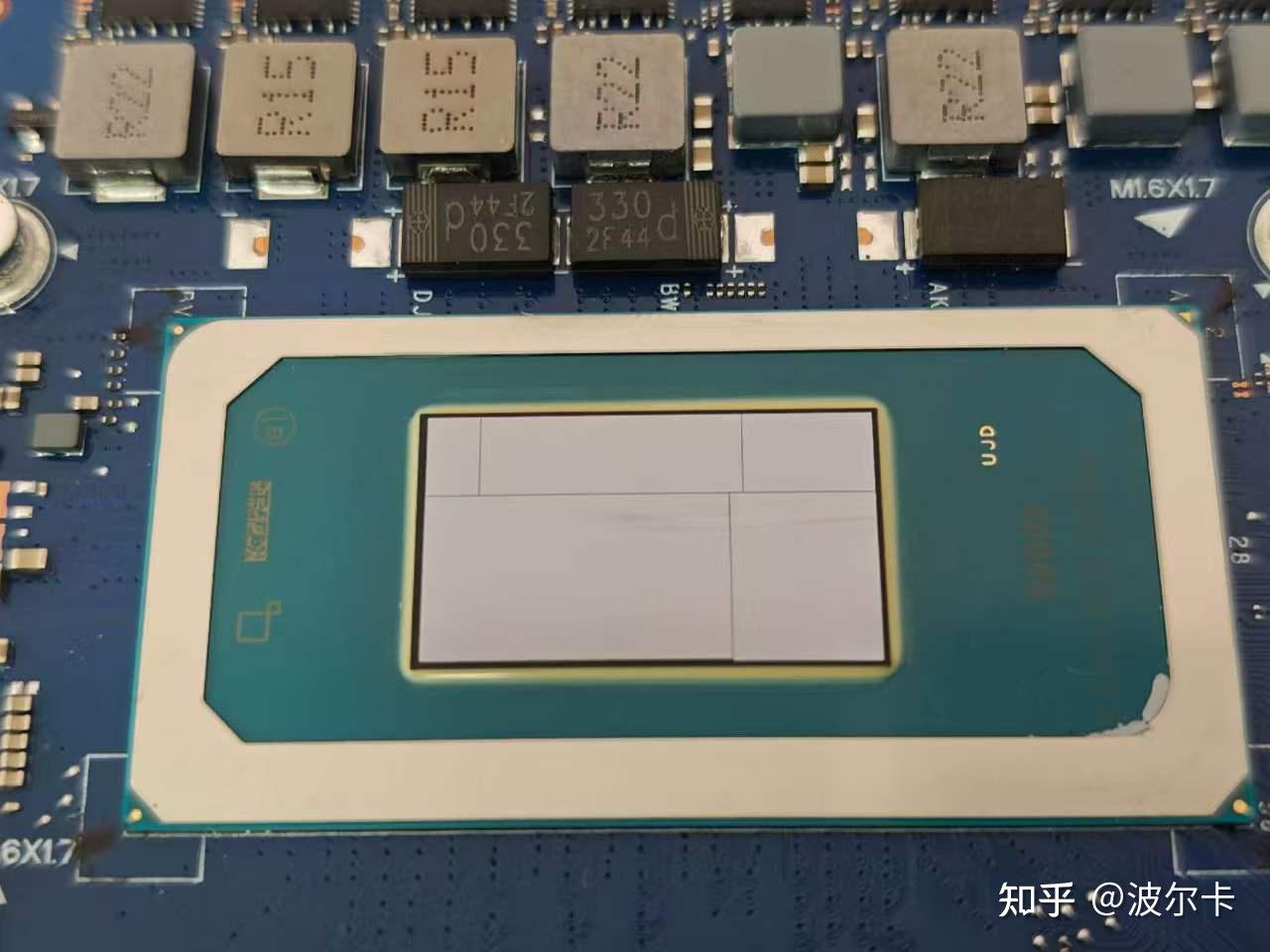

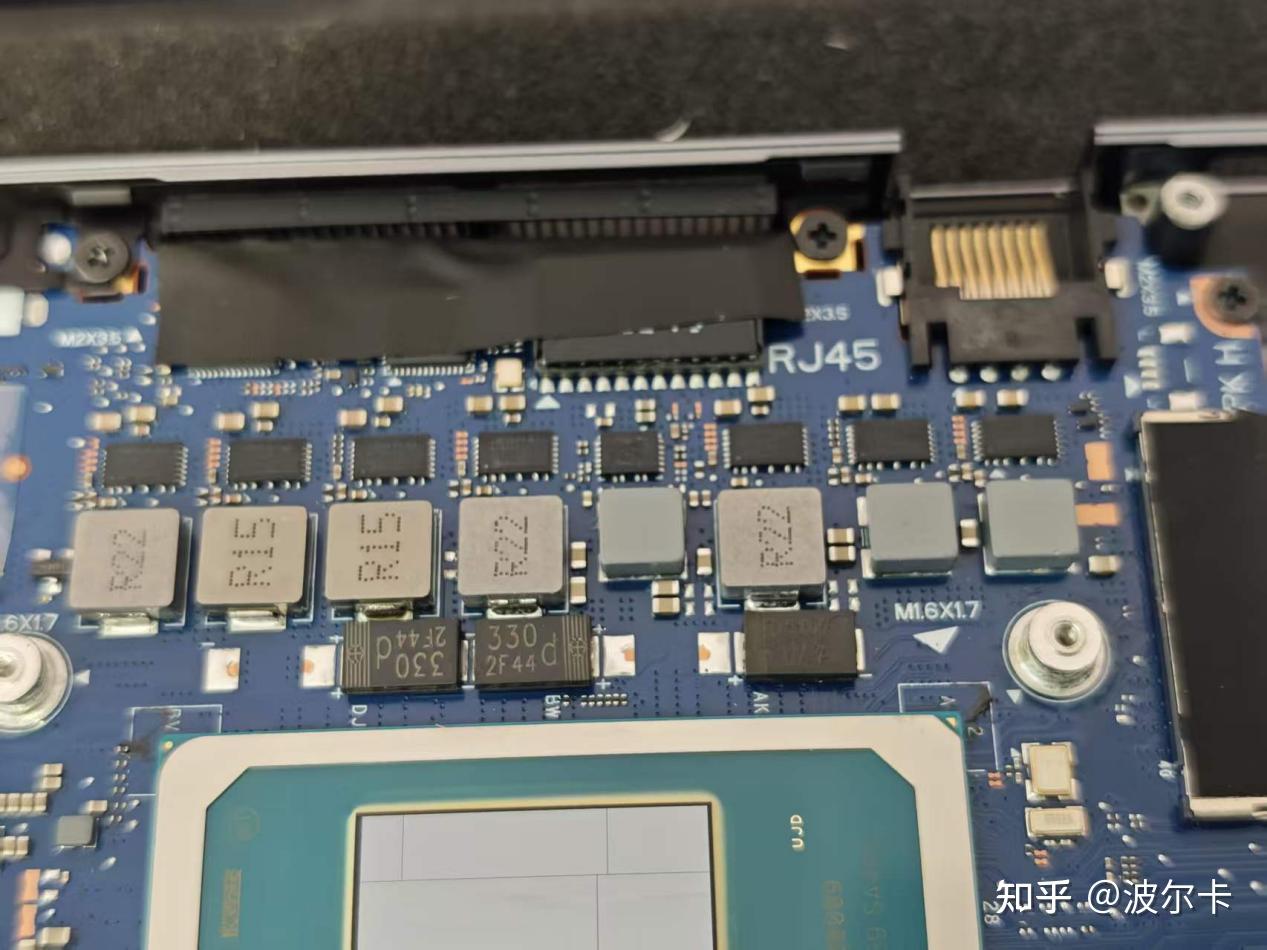

能被异丙醇布擦掉的电感：
之前那个电感上还正经的写着R15，只是特别像油性笔写的，想不到还真和写上去的一样，一擦就掉，有点诡异的。
有几个拆机注意点需要强调下的：

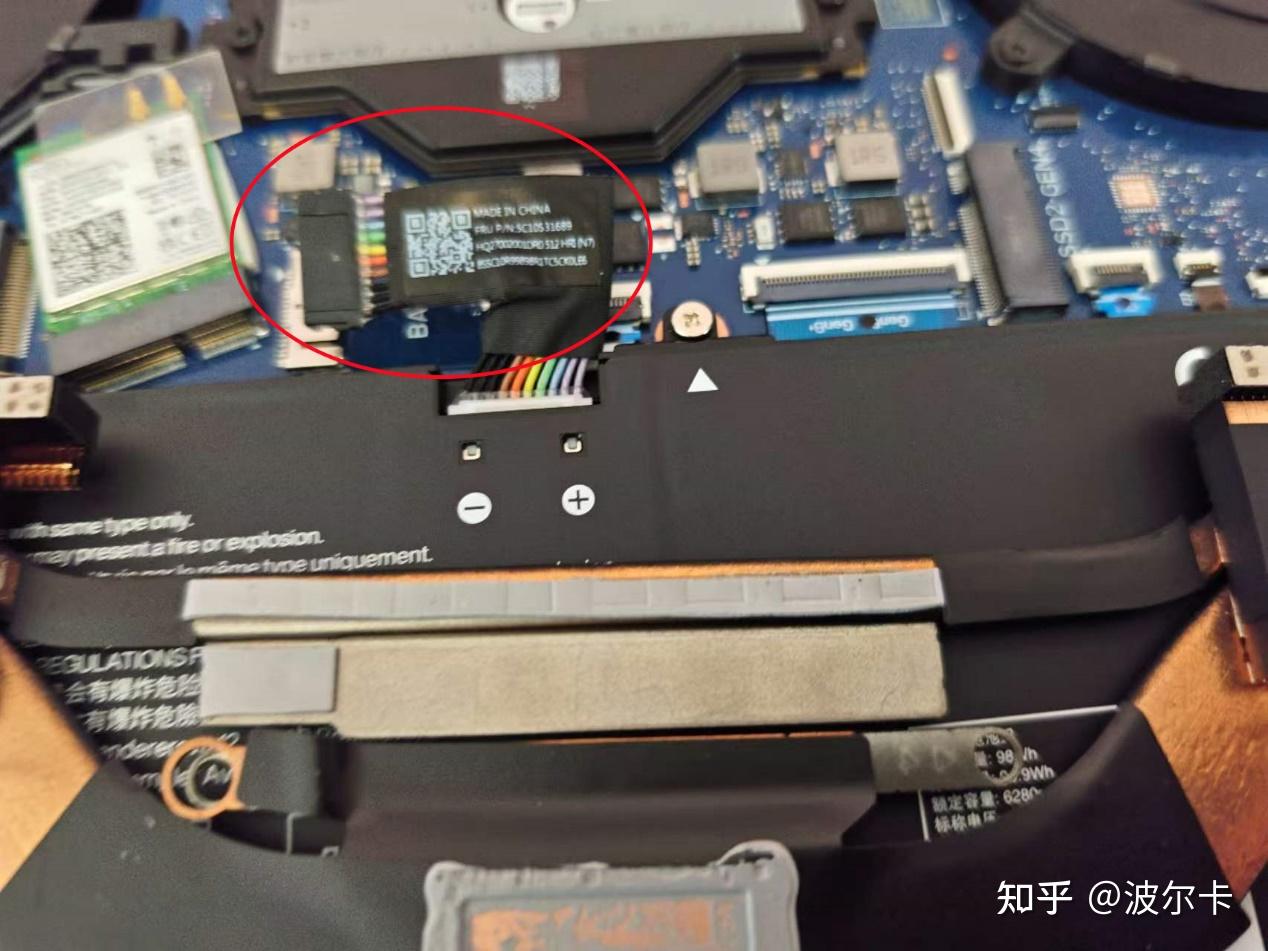

- 记得拔电池,它家电池排线蛮好拔的，左右晃晃就容易下来了，比起华缩的小铁片好太多了

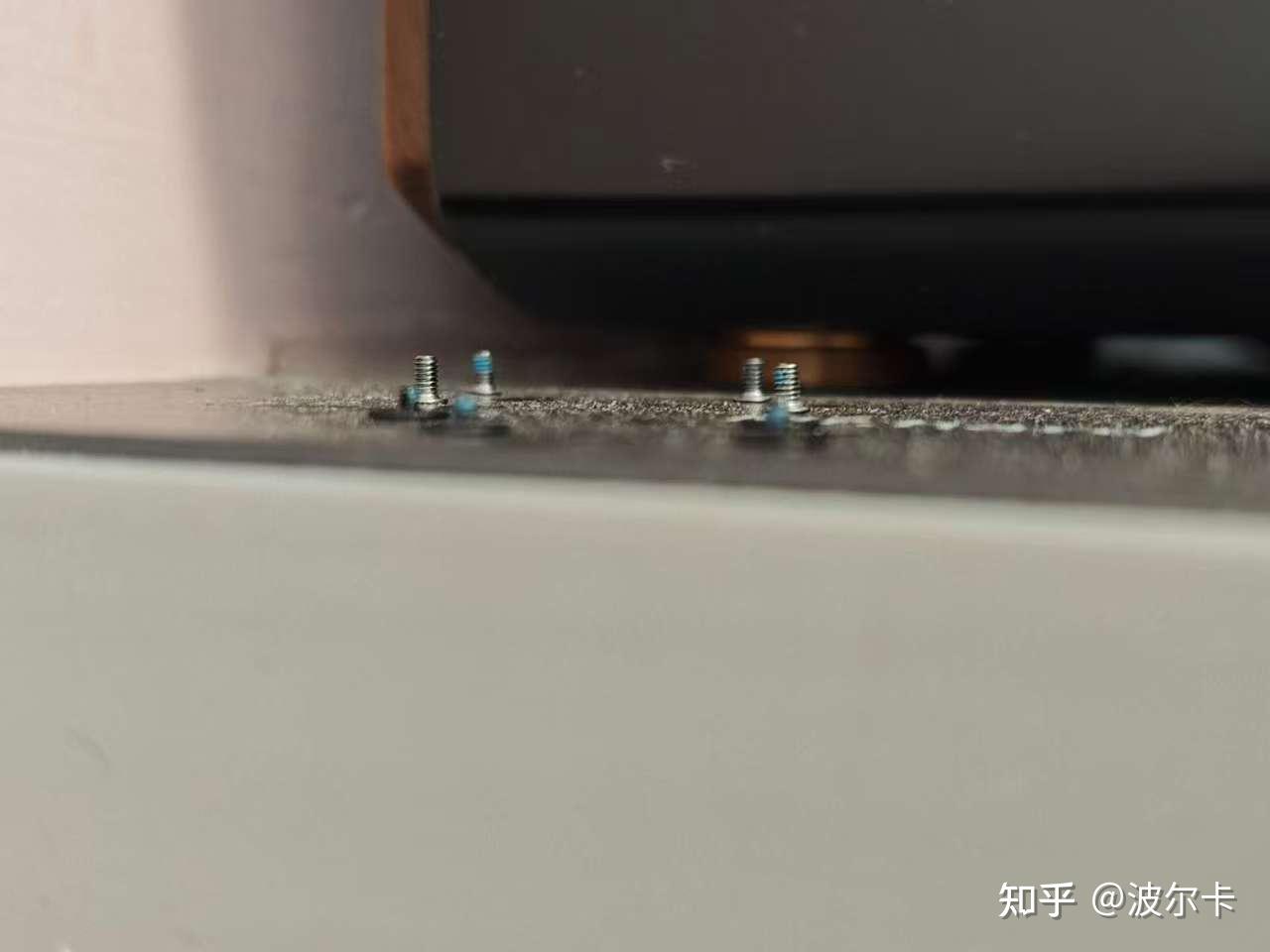

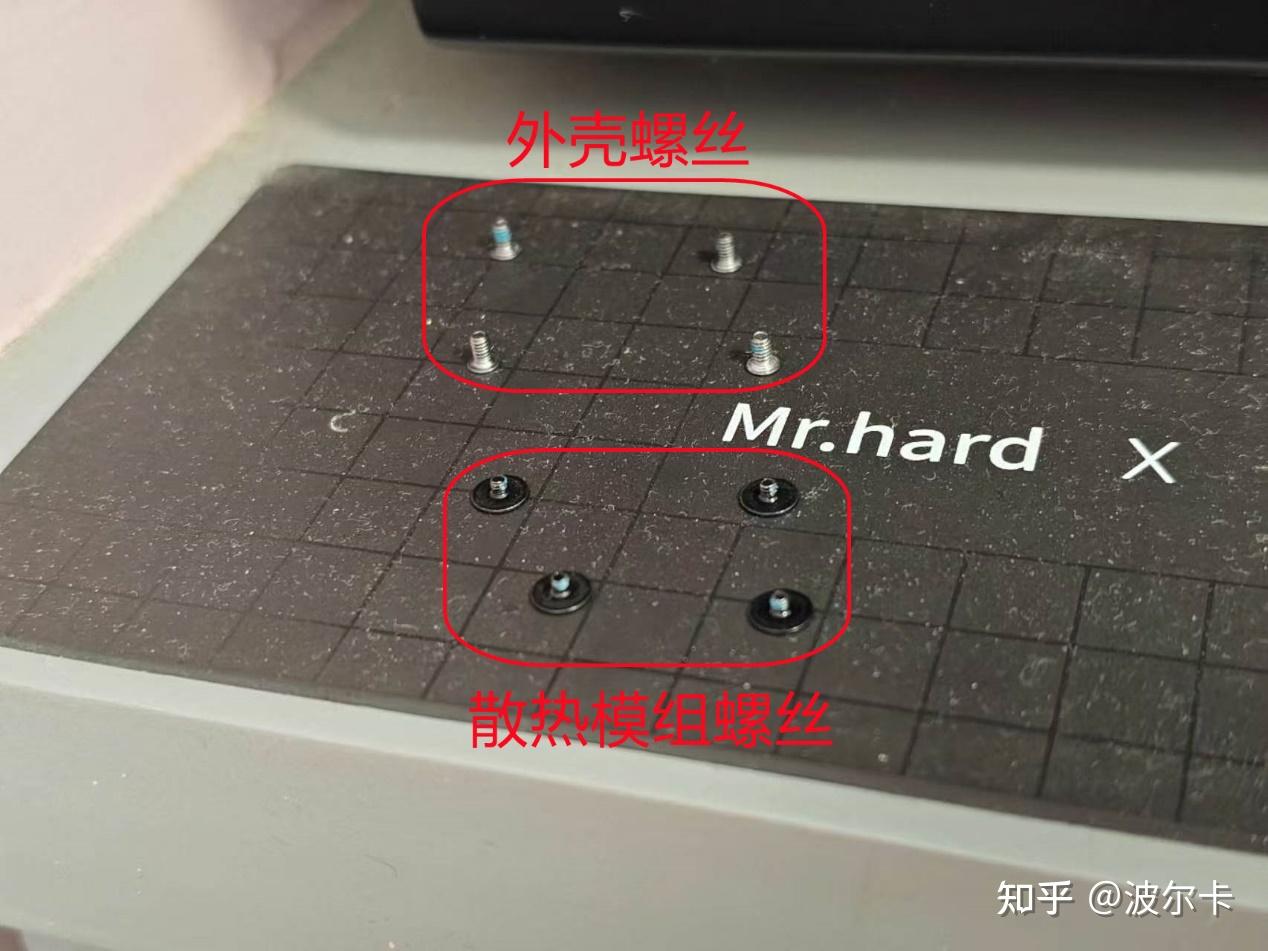

- 由于是轻薄本，它家的散热模组上的螺丝很短，而且还是和普通M.2固态固定螺丝一样的“大头宝宝”，所以千万别“大力出奇迹”，要不然很容易断掉或者滑丝。
这短的散热模组螺丝其实还有个副作用，就是其能提供的下压力非常小，虽然芯片安全了，但导热材料的磨合会很慢，我测试艾盛腾新相变片的时候就遇到此问题了，这个等后面数据完全测完了，再和大家分享。
- 散热模组拆下来有讲究，别把力量用在热管上，热管比较软，酷睿版上我没用技巧，造成有点弯曲了。

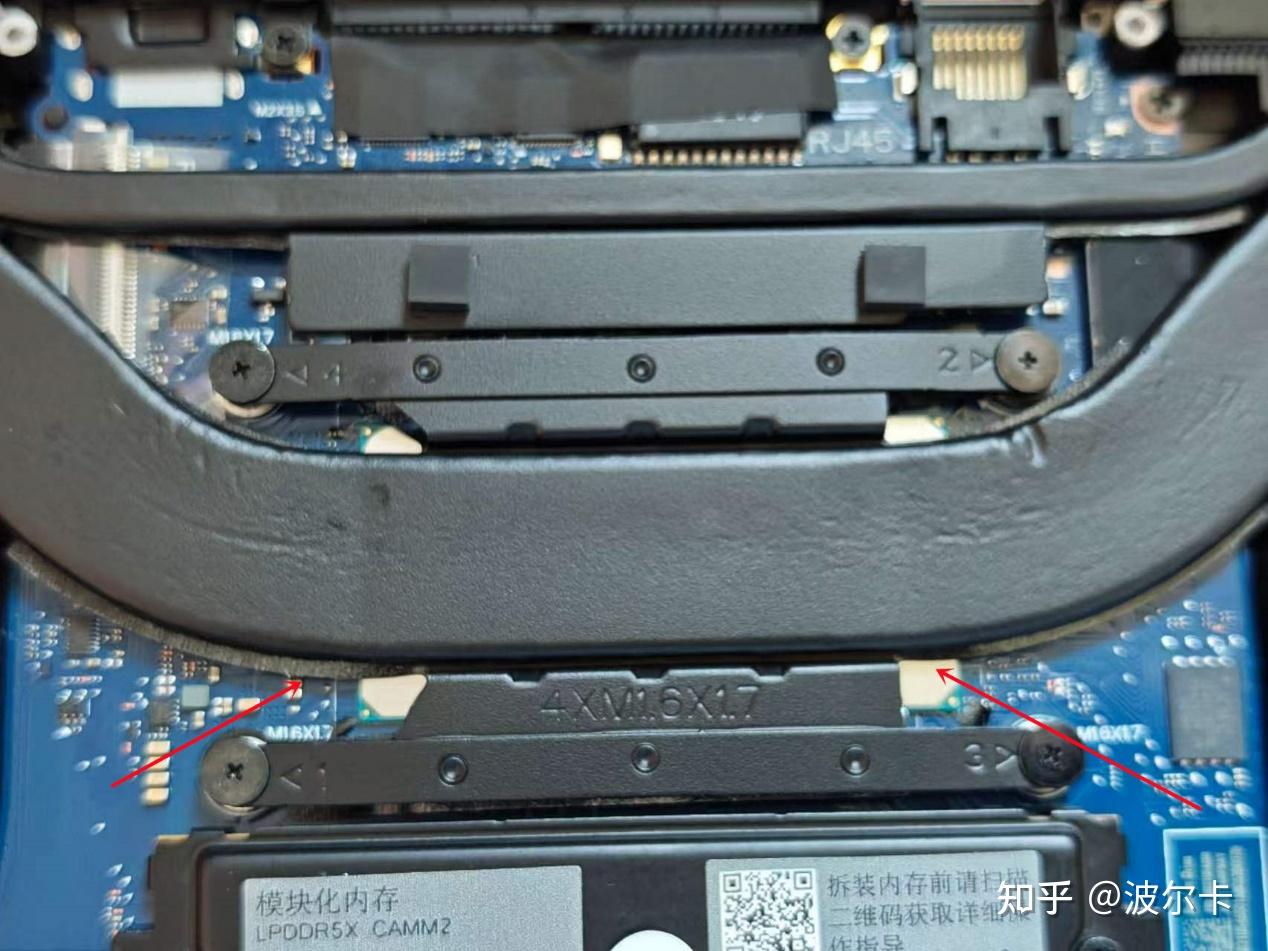

正确的方式应该是如我上图所示，拿拆机用的撬片往核心侧一滑，把相变那边分开一点，模组就很好分离了。原因也很简单，此本子导热垫的粘性很小，阻止你打开的里主要是核心附近的相变，划开个口子后就容易了。

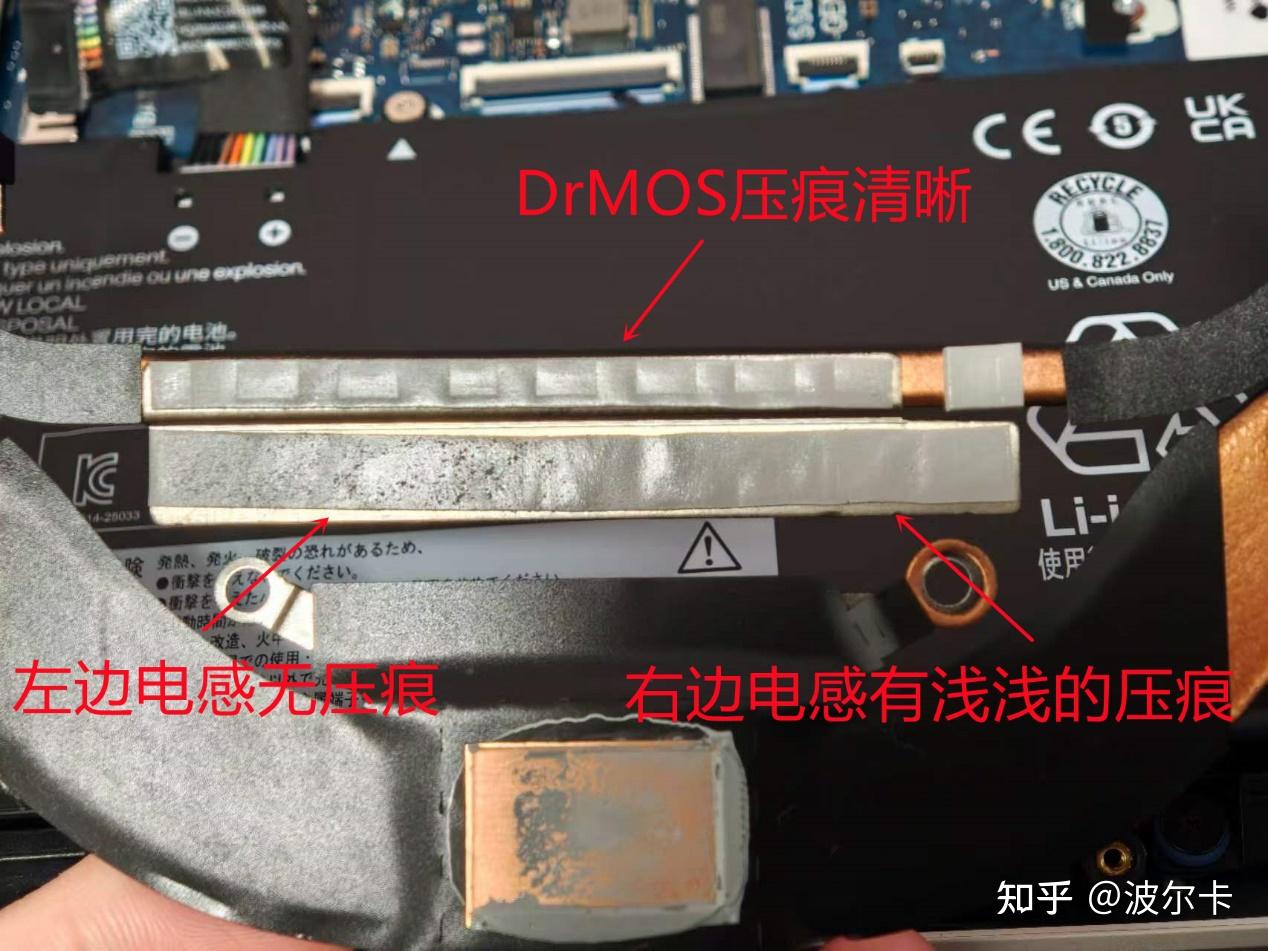

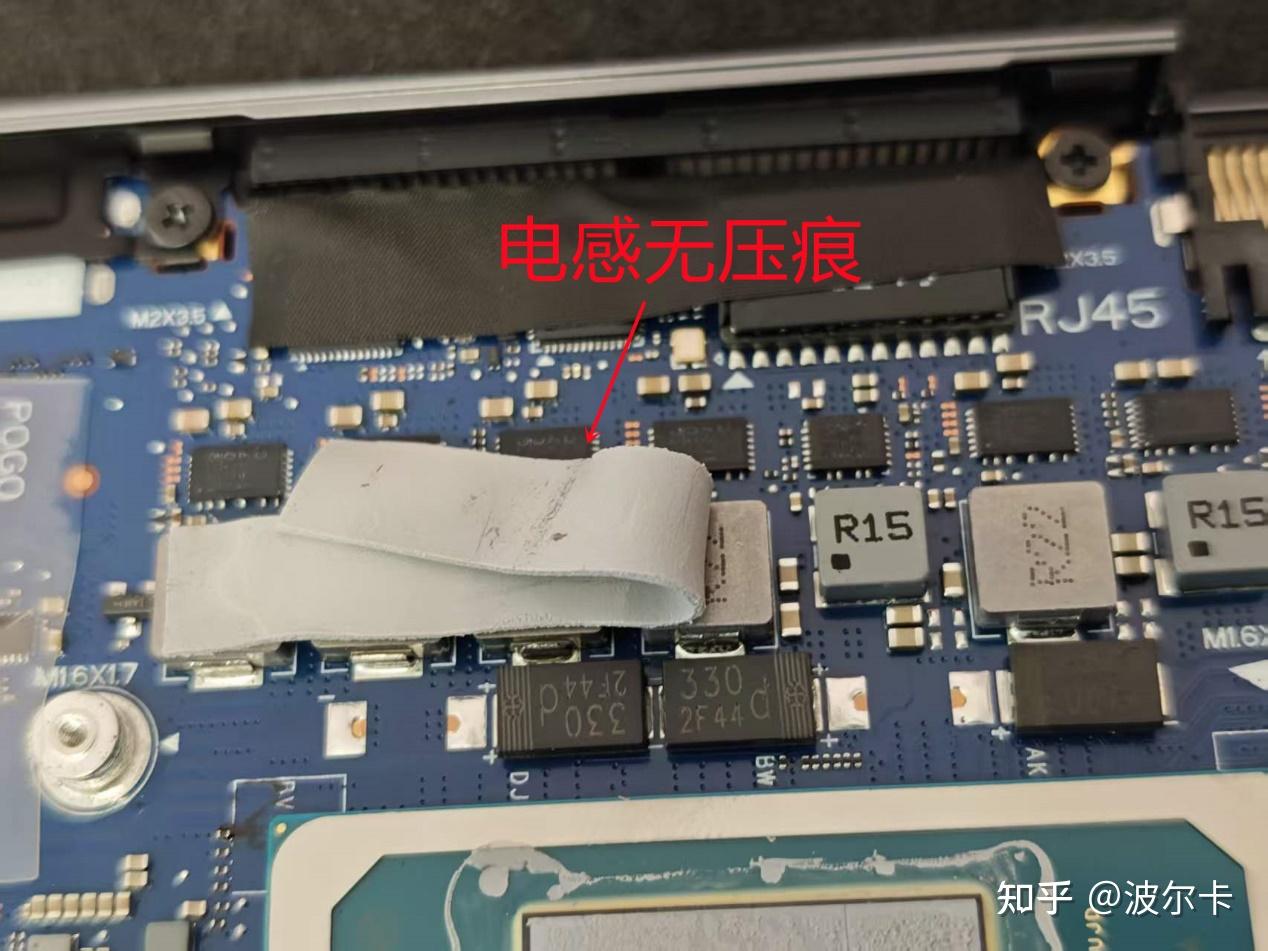

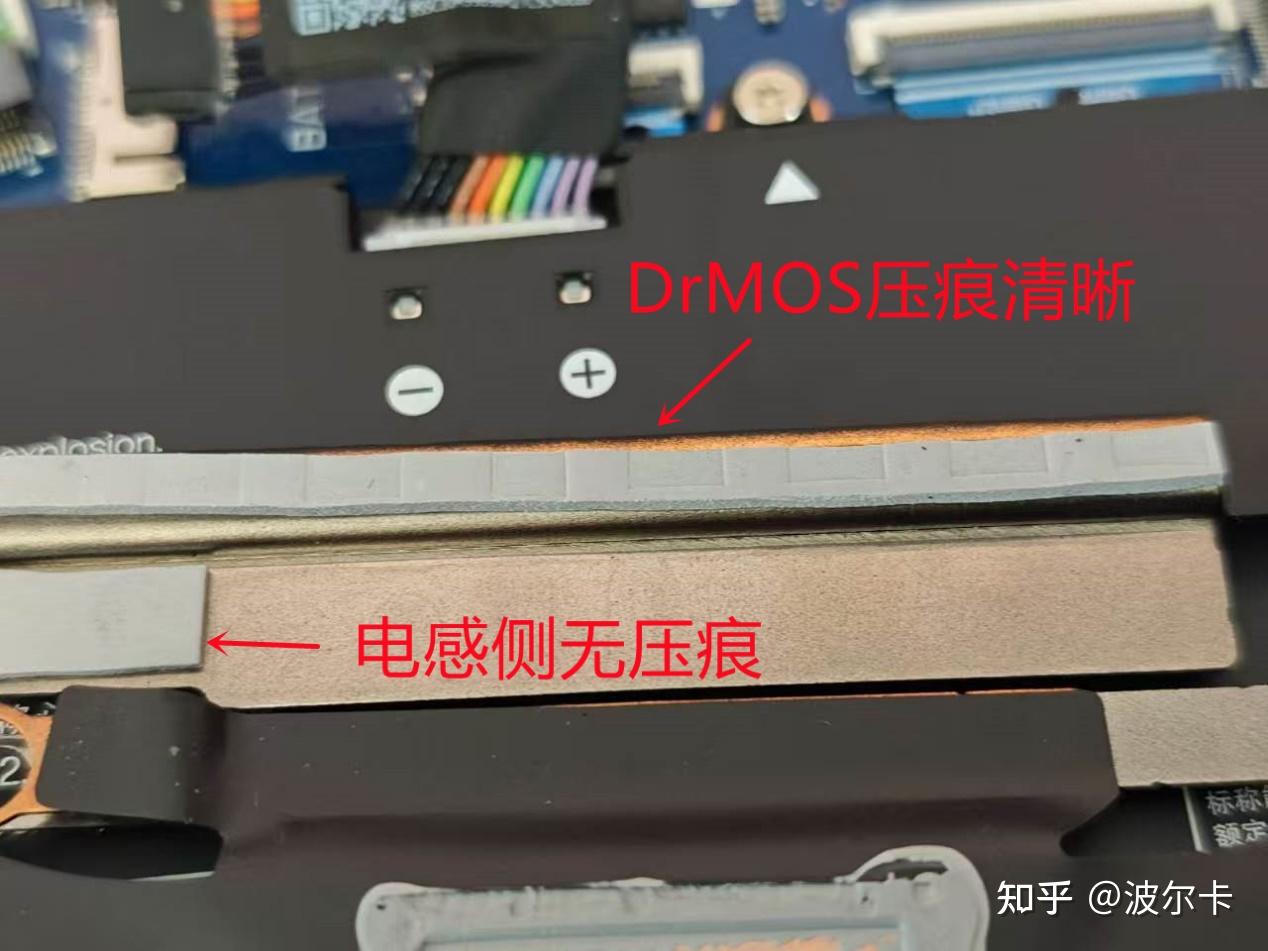

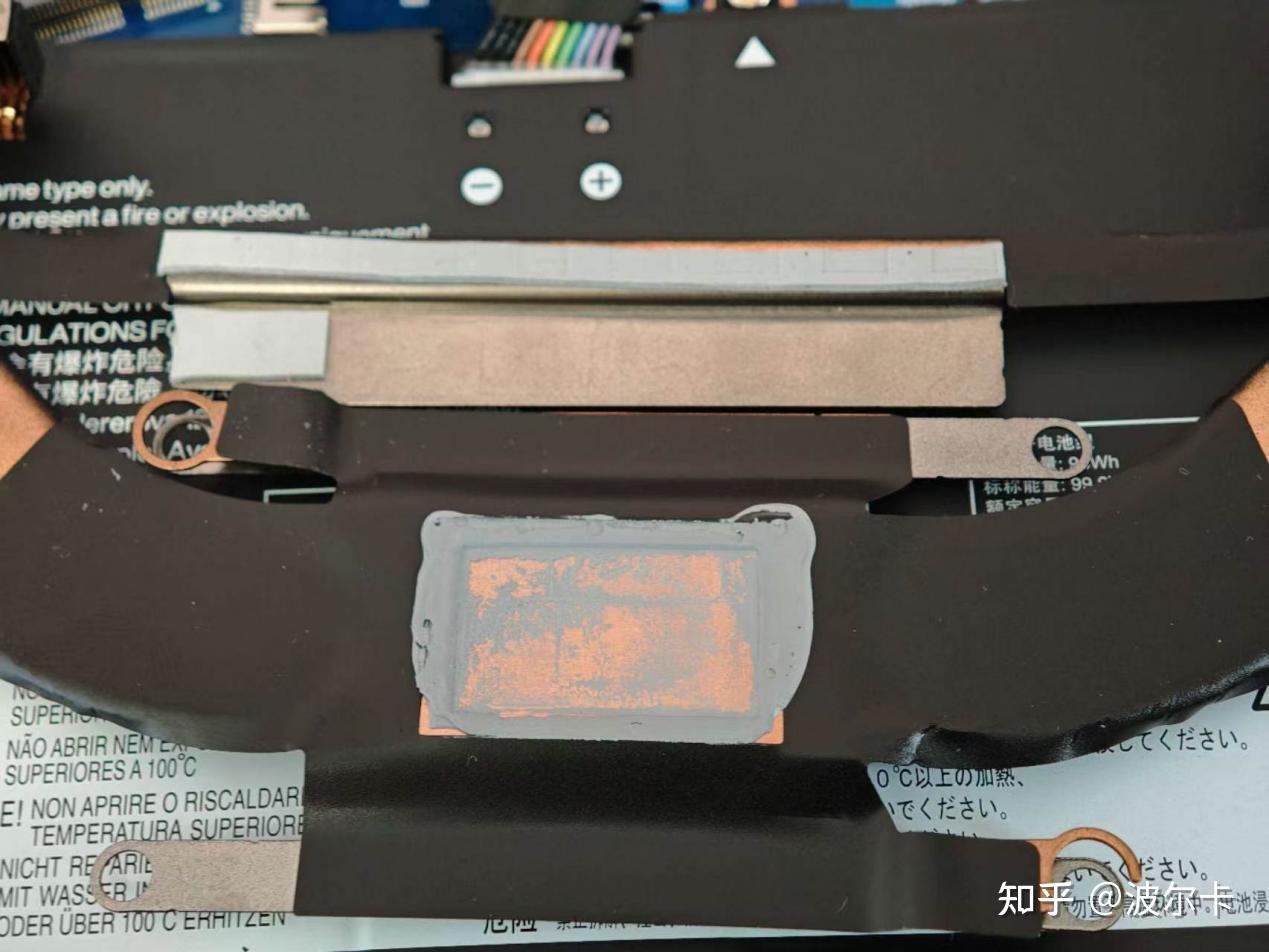

然后就是重点，我的这台酷睿版ThinkBook 14+ 2026果然和之前有UP提醒的一样，DrMOS侧导热垫接触很好，电感接触不行，没有压痕。

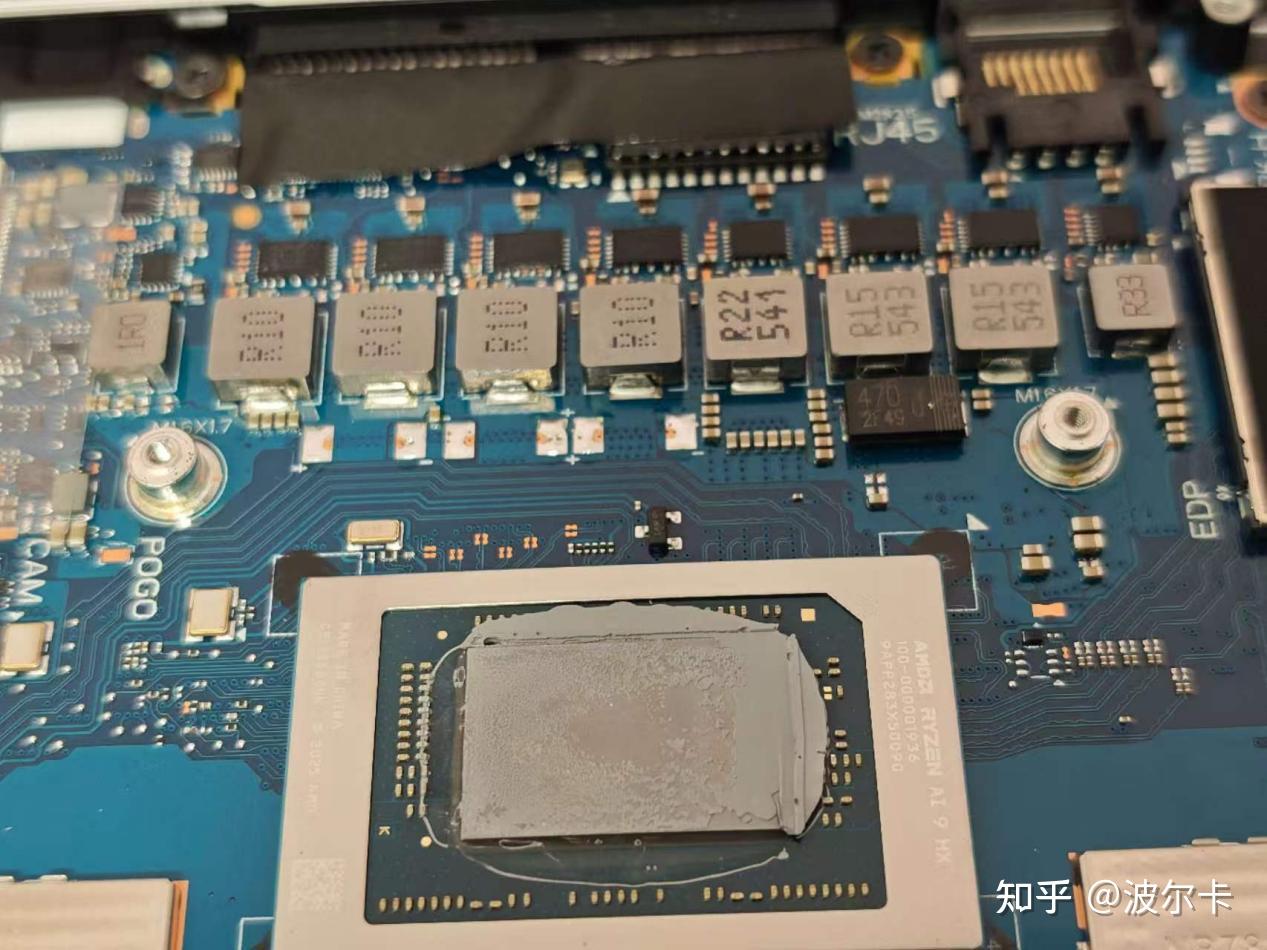

看来并非个例，我把我之后锐龙版的拆机图也放在这边，能看出来，锐龙版这台情况稍好，有一半的电感接触上了，另一半还是不行。

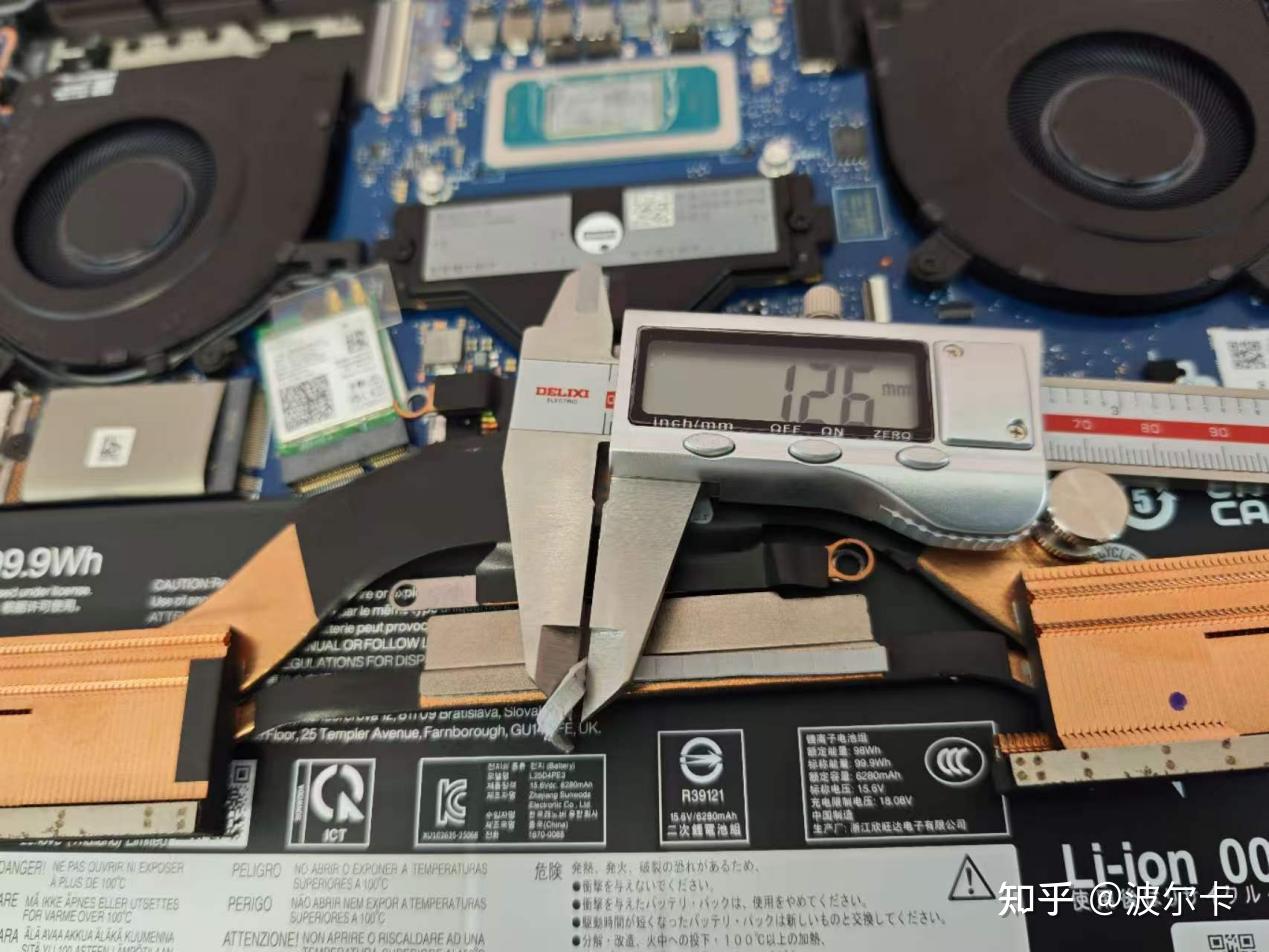

我也量了下导热垫的厚度，接触比较好的DrMOS侧用的是1.25mm厚度的垫子。

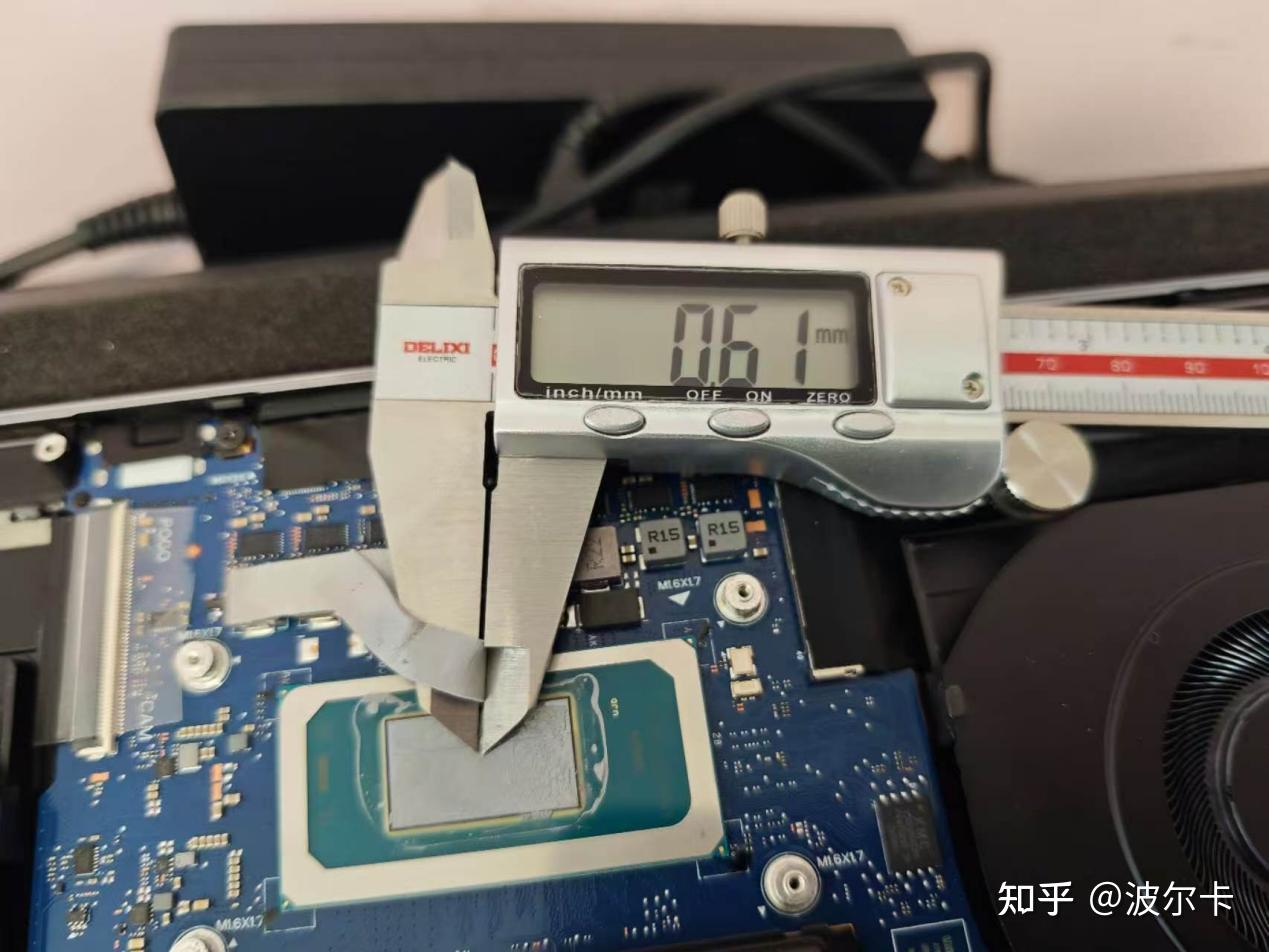

而接触不太行的电感侧的厚度是0.6mm，感觉设计是用的是0.5mm，但实际间隙没那么薄，所以就有这种压不上的问题了。
好消息：联想倒也没有故意针对酷睿版搞歧视。坏消息，酷睿锐龙版都这样，电感压的都不太行。
此问题的绝对影响还好，因为电感毕竟不是主发热源，而且有不少老哥应该本子买回来和我一样，一直都是开到“智能模式”档位的，这样电流和功耗都被限制了。PatherLake平台优秀的能耗比，确实不需要很高的释放就能有很舒服的体验。
但这种风险依然存在，另外这种“散热可能有设计，但散热有设计有点不太可能”的这种感觉实在是对强迫症相当不友好的。所以有能力的老哥我其实还是建议拆机看下，有则改之，无则加勉。
说两句最后我咋解决的，其实也没啥技巧，只有三个字“动漫量”。

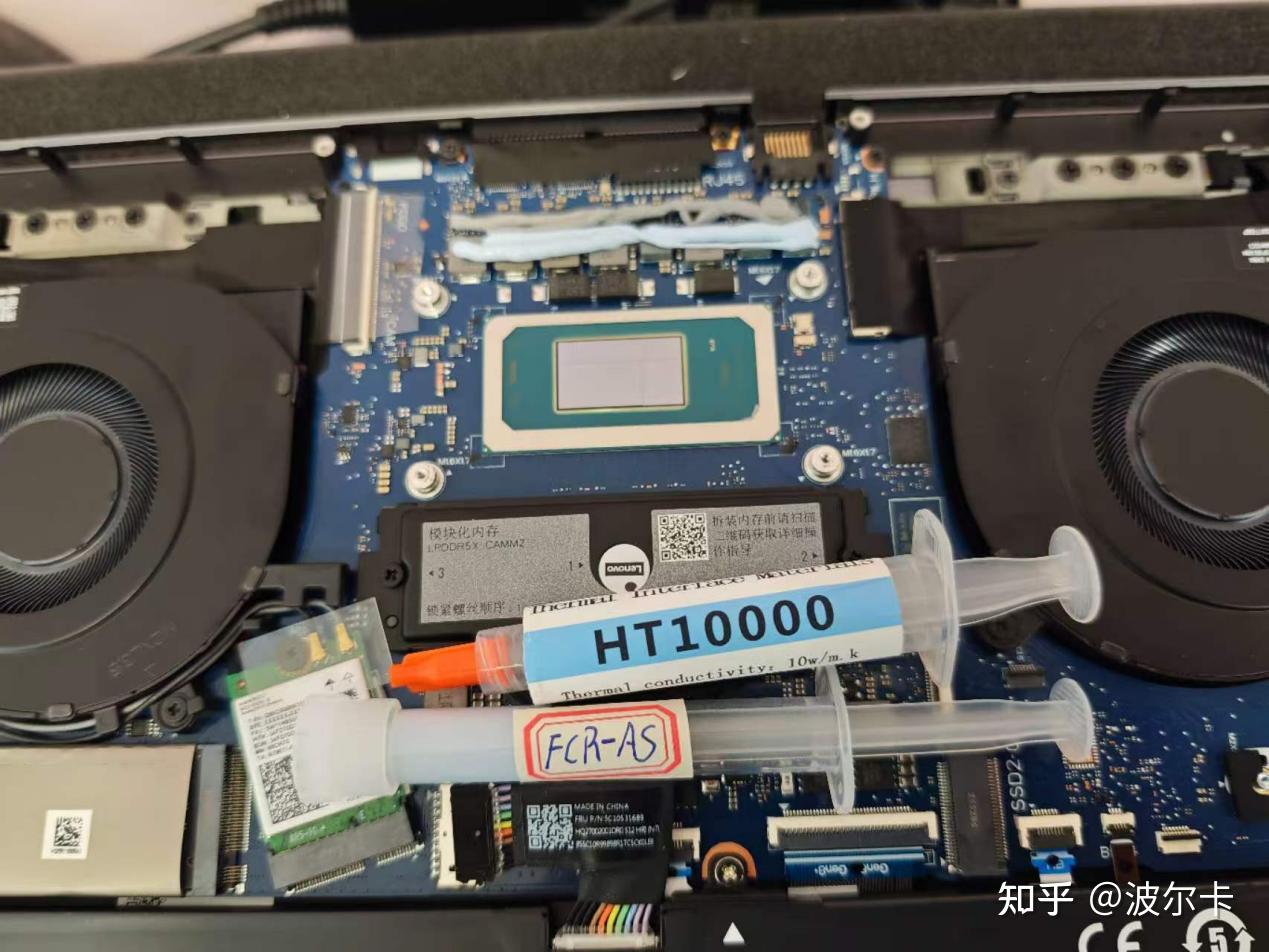

在酷睿版上我用了两种凝胶，原因有点尴尬，我的HT10000之前买的10g已经快用完了，我又忘记补了，在狂挤一轮后，也只够把DrMOS这个主发热源的部分涂好。其余薄一点的电感部分也得涂啊，最后只有把上一波剩余的FCR-AS凝胶拿出来用了。虽然有点不极致，但总比接都接触不到的垫子靠谱。
吐槽一句，再加上核心导热材料换的是艾盛腾的新相变片，换言之，我本次换的导热材料同时来自中美日。画风突然就变成了“两个半大国伺候着我一个人儿,这福分还小么”，想想就特别欢乐。

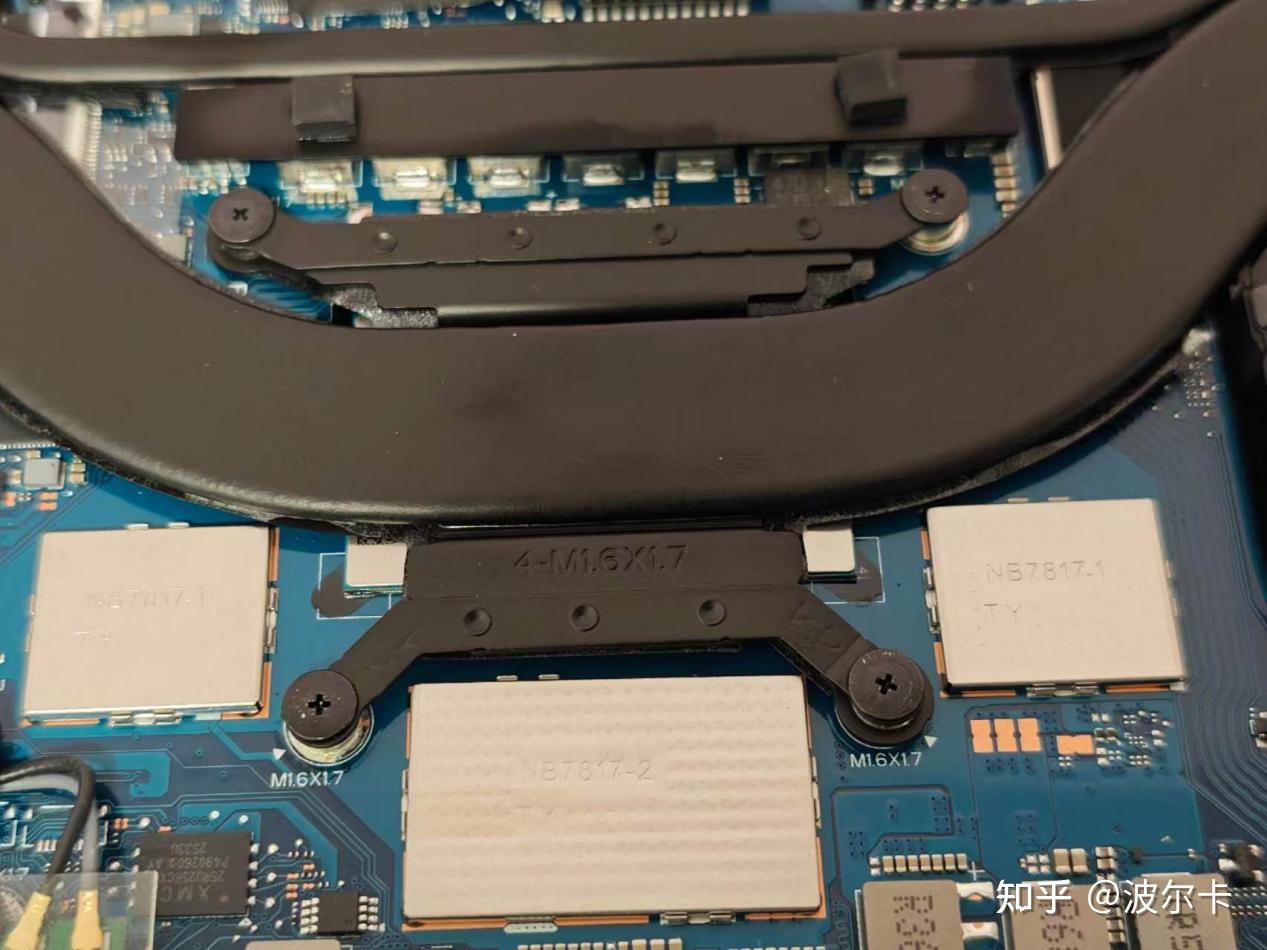

聊完酷睿版的拆机情况后，我就稍微带几句锐龙版的情况，只说些不一样的地方。
网卡给的是MTK的MT7925,这我之前也测过，还行，谁叫AMD的板子不兼容BE200呢。
23S389B7351C11D (二维码自动识别)
LPDDR5内存方面，由于锐龙版不支持CAMM2，所以是直接焊在PCB上面的，上面也有金属屏蔽罩。
锐龙版的电感画风就正常多了，被异丙醇湿巾擦了后，也没有字消失的问题。这才正常嘛

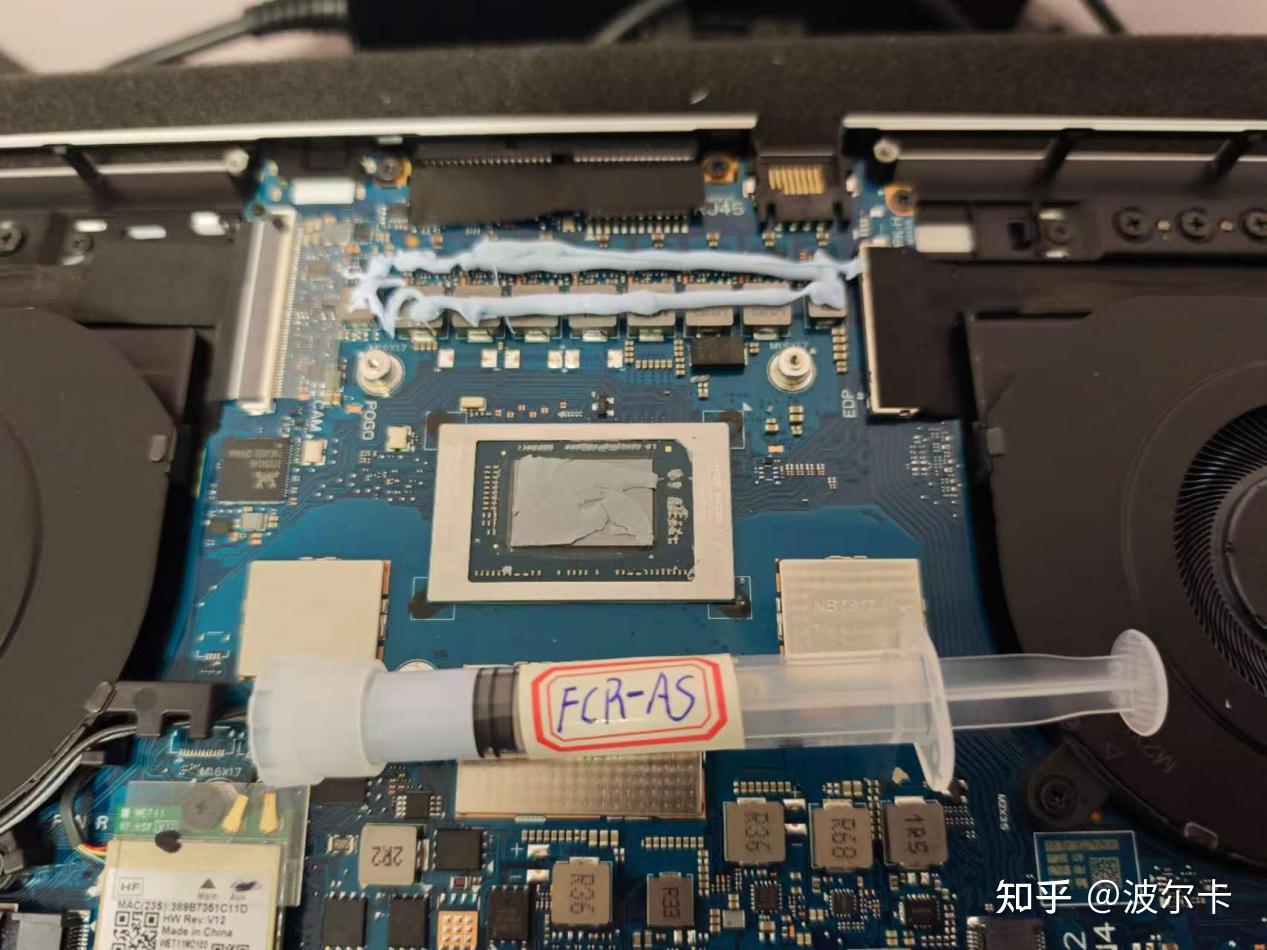

至于说在锐龙版上解决情况的方法，其实和酷睿版上非常类似，继续打大量导热凝胶保证接触无问题。在HT10000后面买了但没送到货的当时，只能让小日子的FCR-AS凝胶全盘顶上，还好是公司的本子，散热差点就差点，问题不大。
总结来说ThinkBook 14+ 2026系列的电感接触的确是个问题，并且酷睿版和锐龙版都会遇到，我觉得绝对影响其实还好，但很膈应人。由于联想这边拆散热模组不破坏保修状态的政策，如果有动手能力，我建议还是拆开来看看。
