引言

1965年，戈登·摩尔在一篇四页纸的论文里，画下了改变世界的那条曲线。

他观察到，集成电路上的晶体管数量大约每两年翻一番，成本同步下降。九年后，罗伯特·丹纳德用物理公式证明，只要几何尺寸按比例缩小，功耗密度就能维持恒定。两条曲线叠加，半导体产业随后用60年时间，把一台楼宇大小的计算机，装进了口袋。

这是人类工程史上最持久的一次集体押注。台积电、英特尔、三星，每年砸入数百亿美元，只为让晶体管再小一点、再快一点。2nm、1.4nm……数字越来越小，但"先进"的代价越来越高。英伟达CEO黄仁勋在多个公开场合直言，摩尔定律已显著放缓，芯片性能不再廉价地自动翻倍。

2026年5月25日，上海。在IEEE国际电路与系统研讨会的主会场，华为公司董事、半导体业务部总裁何庭波时隔七年重回公众视野。她在台上写下了一个希腊字母——τ。

她说，半导体的下一个60年，不靠几何缩微，靠时间缩微。

这就是韬定律。

一、"韬芯片"秋季登场：3重证据链锁定高概率

2026年7月6日，《科创板日报》援引知情人士消息：将于今年秋季发布的华为Mate 90系列，计划搭载基于韬（τ）定律的新麒麟芯片，命名为麒麟2026（Kirin 2026）。消息一出，芯片概念股应声大涨，燕东微单日涨幅超10%，华虹宏力涨逾9%，佰维存储涨超6%。

这还只是消息层面。更具分量的，是三条相互独立的官方证据链。

第一条，来自论文数据的内在逻辑自洽。

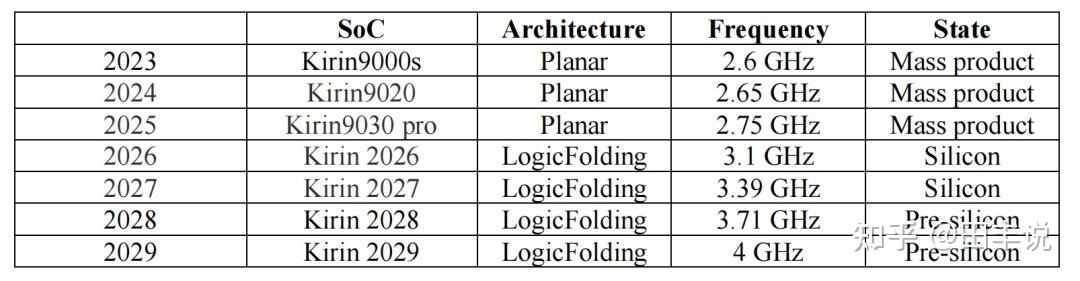

V2版论文通过官方数据表首次披露，麒麟2026和麒麟2027均已标记为"Silicon"（硅验证）状态，而麒麟2028、2029仍处于Pre-silicon（预硅设计）阶段。硅验证通过，意味着流片成功且电气功能测试达标，量产的技术门槛已跨越。

数字层面的自洽同样构成佐证：麒麟9030 Pro的频率为2.75GHz，麒麟2026峰值频率恰好提升12.7%，达到3.1GHz，与“韬定律路线图”（如上图所示）完全吻合。这不只是手机端的规划——华为在论文中同步披露，昇腾系列AI加速器也将沿韬定律路线演进，2030年前后在昇腾990上引入逻辑折叠，预计届时硬件集成度提升超100倍，单颗芯片的运算能力将相当于当前上百颗芯片的组合。手机是起点，算力芯片是终点。

第二条，来自产品形态的经济理性。

麒麟2026的归一化芯片面积仅为0.625，核心功能区的面积只有前代平面工艺旗舰芯片的62.5%，整体集成度直接提升37.5%。更小的芯片核心尺寸，对于智能手机这类内部空间极度紧张的消费级产品来说利好非常明显：大容量电池、影像模组、射频天线都因此多了堆叠空间，同时有效分摊单颗晶圆制造成本。这种面积红利在手机形态中价值最大，在数据中心里反而是次要因素。手机先行，AI加速器跟进。

第三条，来自余承东的公开承诺。

在6月12日举行的华为开发者大会HDC 2026上，华为常务董事、终端BG董事长余承东推出HarmonyOS 7，并明确宣布：华为Mate90系列首发搭载HarmonyOS 7正式版，将于2026年秋季发布，同时首发基于τ定律的麒麟2026芯片。发布会上的公开承诺，背后锁定的是研发排期、供应链备货和营销节奏。

当然，上市初期的货源问题同样值得关注。多位博主爆料，迭代版麒麟芯片已进入封装测试环节，最快将于9月发布，与苹果iPhone 18系列正面交锋。但多位华为经销商也坦言，目前还未收到明确发售时间，实行"分货制"，按比例配货。回想2023年9月华为Mate 60系列首发时的场景：黄牛收购价全线溢出，抢购热潮持续多时，有用户排了4个月才买到手机，全线缺货的程度甚至超过同期的iPhone 15。首发"韬芯片"同样需要经历良率爬坡阶段，大概率在上市初期货源有限。

二、从平房到高楼：韬定律的工程本质

在正式讨论量产挑战之前，有必要先厘清韬定律到底在做什么。

诺贝尔物理学奖得主理查德·费曼在1959年的加州理工学院演讲《在底部还有很大空间》（There's Plenty of Room at the Bottom）中预言了微缩世界的无限可能。他讲的是物理尺度的缩小。60年后，"往下"的路越走越窄，华为选择的方向是"往上"——在垂直维度重新构造空间。

传统芯片是单层平房，逻辑门铺展在同一平面上，信号要走迂回的长路。逻辑折叠技术将逻辑单元在垂直方向双层堆叠，实现从盖平房到盖高楼的转变，大幅缩短信号传输路径。层间通过精度达1.5微米的混合键合打通，相当于在两层楼板之间密布超精细的竖向通道。

关键数字令人信服：与2025年的麒麟9030 Pro基线相比，麒麟2026采用了LogicFolding双层逻辑架构，晶体管密度提升53.5%，达到155～238 MTr/mm²——其上限小幅超出台积电5nm工艺约171.3 MTr/mm²的密度水平（数据来源：WikiChips分析计算）。P核能效提升41%，峰值频率提升12.7%，达到3.1GHz，路线图预示2031年可达5.0GHz。

在固定制程节点下，麒麟2026基于韬定律单次迭代实现晶体管密度55%的提升，相当于传统几何微缩三年（代）的水平。一代顶三代。这个比例让摩尔定律的捍卫者们不得不正视这条新路径。

三、3道必须跨越的“工程坎”

然而，盖高楼远比盖平房难。工程现实不会因理论漂亮而自动配合。

第一道坎：跨晶圆工艺变异，是时序签核最难预测的隐性风险。

逻辑折叠键合的die（裸片）可能来自不同批次的晶圆，在某些情况下甚至是不同节点的晶圆。晶圆间阈值电压、驱动电流和互连RC的变化，实质上大于晶圆内部的变化，对时钟分配和保持时间裕度的影响最为严重。V2版论文坦率地提出应对思路：智能冗余、自适应补偿和τ感知的签核流程。但上述方案在V2中仅作为方向提出，工程细节尚未完全公开。当量产规模从实验室的百片级放大到商业的百万片级，批间一致性控制仍是一个等待真实数据积累的概率风险点。

第二道坎：TSV（硅通孔）引入对CMP（化学机械抛光）平坦化的扰动，决定了首代芯片"克制策略"的由来。

TSV看起来只是给芯片打了几个"电梯井"，但这些电梯井不是凭空来的——它会占地方，会改变周围图形密度，也会影响CMP（化学机械研磨）。TSV一加进去，原来二维设计里比较均匀的图形密度就被打乱，后面的平坦度、厚度控制和键合质量都会受影响。

正因如此，麒麟2026这代没有一上来就把所有风险拉满：混合键合Pitch做到1.5μm，TSV的尺度和着陆相对克制，逻辑折叠优先用在关键路径上，而非把整个SoC一次性全部重构。先把最值得折的地方折起来，先把性能、功耗和面积收益拿到手，同时把良率和量产风险控制住——这是首代量产芯片的工程师哲学。

晶体管密度53.5%的提升，是局部关键路径折叠的收益，并非全SoC均值覆盖。良率管理要求华为与中芯国际的工程团队，在折叠覆盖率与量产良率之间持续动态寻优，高度依赖数据积累。

第三道坎：热密度问题——手机场景比数据中心更可控，但峰值仍需实测。

这里有一个反直觉的工程事实：云端有更好的散热条件，看起来应该是先进技术的首发场景，但工程现实恰恰相反。混合键合把两层逻辑叠起来后，局部功率密度直接翻倍，从典型的1W/mm²跃升到2W/mm²以上，顶层裸片die的散热路径要穿过底层裸片die或经过TSV硅通孔网络，热阻显著恶化，解决这个问题需要背面液冷，而这类方案目前都还在研究或早期工程阶段，量产门槛比Hybrid Bonding本身还高。云端反而不是逻辑折叠的最佳首发场景。

移动端的逻辑恰恰相反：手机芯片整机TDP仅4-8W持续功耗，优化目标是能效比而非绝对功耗。逻辑折叠将关键路径的信号走线缩短50%-80%，对功耗是直接红利。这正是华为选择手机先行、AI加速器跟进的工程理性所在。但游戏、AI推理等场景下的瞬时热应力表现，仍需秋季真机压测数据说话。

四、EDA：被韬定律重新定义的战略基础设施

这是整个产业格局中，最被低估的那个维度。

何庭波在V2版论文中直接点明：当今的EDA是为面积、时序和功耗沿三条独立轴进行优化的时代开发的，系统τ是作为一个残余量出现的。全面的LogicFolding要求工具链将多个堆叠芯片视为一个单一连续的设计实体，以单元粒度而非模块粒度进行逻辑分区，在统一的成本函数下跨越整个三维空间进行布局，并在垂直互连寄生效应、保持区排除区和晶圆间工艺变化相互作用的跨芯片路径上完成时序收敛。

更关键的一句话，藏在论文深处："已开发出能产生有用结果的初步内部工具，方法细节将在未来几个月内公布。一个τ原生工具链——开放的、多物理场的、三维原生的——是未来十年最重要的赋能投资。"

这段表述解码后，传递出两层含义：

其一，麒麟2026的量产，是在"初步内部工具"而非成熟商用3D EDA条件下完成的——华为用工程化的权宜方案拿下了第一颗芯片；

其二，真正实现"单元级连续优化"的全局最优逻辑折叠，在EDA工具链成熟之前，仍处于局部最优阶段，还有显著的性能提升空间等待释放。

这一信号发出后，国内产学研迅速响应。北京大学集成电路学院5月26日宣布，在面向"韬定律"3D逻辑折叠设计的"真3D"EDA方向取得关键进展，已研发了真3D时序分析引擎、布局规划引擎、布局引擎，面向多die堆叠及复杂3D集成场景的扩展仍在推进中。

国产EDA已形成分层卡位格局：华大九天自研两大核心三维EDA平台——Storm先进封装布线平台，支持硅桥、混合键合多层垂直互联布线，适配韬定律齿比单元级分层标准；Argus 3DIC物理验证平台，可完成多层有源芯片跨层时序、电磁干扰、热应力统一校验，填补国内立体芯片签核工具空白。概伦电子凭借高精度SPICE仿真、器件建模和DTCO技术，在逻辑折叠场景的仿真验证环节价值占比提升至25%-35%，华大九天则为55%-65%，两者组合构成逻辑折叠设计签核的国产主力工具链。

EDA工具链将成为"最大增量赛道"。传统二维EDA无法适配三维单元堆叠布局，逻辑折叠要求升级原生真3D全流程工具，涵盖三维布局布线、跨层时序仿真、多物理场协同验证及芯片-封装协同优化，需底层算法重构。

但受益节奏与逻辑折叠的层数扩展严格耦合。从两层折叠到四层、六层，设计空间的复杂度呈指数增长，内部工具的覆盖难度随之上升，商用EDA工具的必要性届时才会达到峰值。短期（2026年），EDA板块更多是预期重估；华大九天和概伦电子真实订单增量的兑现窗口，预计在2027年至2029年多层折叠大规模铺开之后。

五、“鸿蒙7”与“麒麟2026”：同一套哲学，不同的表达层

理解这组搭档，需要一个更准确的框架。

HarmonyOS 7在2026年6月12日HDC开发者大会上正式亮相，核心是鸿蒙智能向Agent架构全面演进，搭载端侧大模型。方舟引擎首次融入性能大模型，基于使用习惯、应用关联、时间地点、应用重要性进行AI驱动的资源预调度，相比HarmonyOS 6性能提升15%，应用跳转速度提升25%，重点应用保活率提升34%，多图加载速度提升100%。

传统操作系统调度器是规则引擎，基于静态优先级分配CPU时间片，系统等待时延是残余量。HarmonyOS7将调度决策改为预测模型驱动，在用户触发请求之前完成资源预热，直接压缩端到端的感知响应时延。这与韬定律在芯片层缩短信号传播τ，在逻辑上完全同构——两者是同一优化范式在不同抽象层的表达：芯片层降低τ，操作系统层同样在降低τ。

端侧模型参数设计，同样体现精密的系统工程哲学：30B总参数，仅激活2B，依靠量化剪枝、专家复用和激活专家预测压缩推理开销，配合云侧大模型实现端云协同——复杂推理和重Agent任务放云上，本地感知、隐私保护、低时延高频小任务放端侧。麒麟2026的NPU算力提升本质上被归一化面积0.625和手机热预算双重约束，30B模型通过2B激活参数将端侧推理压缩到NPU可承载范围，这是系统架构层面的主动匹配。苹果在推出A17 Pro的Neural Engine时，同样依赖iOS 17的深度适配才能把端侧推理体验商业化落地。软硬协同，是移动AI时代的行业标准动作，华为的版本更具自研闭环的优势。

还有一个历史规律蕴藏其中：凡是首次采用新微架构的旗舰芯片，苹果A14第一代5nm、高通骁龙8 Gen1首代4nm，其配套操作系统的深度调优周期约6至9个月，这期间实测能效表现往往低于理论峰值10%至20%。麒麟2026的P核能效提升41%，是相对前代基准的理论上限，将这个数字转化为消费者实测体验，需要HOS7在逻辑折叠架构的新缓存层次、TSV引入的访存时延变化上进行针对性优化。核心软件承担的角色，是新架构冷启动加速器，而非短板补丁。

六、韬定律量产，将重构哪张价值地图？

一旦麒麟2026在Mate90上完成大规模消费级验证，半导体产业的竞争地图将发生结构性位移。

首先，制程节点话语权开始稀释，成熟制程厂商获得新的主角位置。

台积电CoWoS是为N2（2nm）EUV制程量身配套，脱离最先进制程，收益大打折扣。Intel Foveros是把已经流片成型的几颗独立芯片在垂直方向摞起来，通过TSV硅通孔互联——作用对象是成品裸片die之间的连接。逻辑折叠的作用对象是单颗die内部：在画图纸时就把原本铺平的逻辑门按信号路径切片重排，折到多个垂直堆叠的有源层中，层间用1.5微米间距的极短混合键合直接打通关键路径。两者在技术深度上有本质差距。

依托"14nm制程+先进封装"方案可实现等效1.4nm先进制程的性能密度，国内采用该路线的芯片综合成本仅为海外同类产品的60%，而海外巨头若从EUV/摩尔定律路线转型，短期综合生产成本将上升30%-50%。这种不对称的转型成本，是中芯国际、华虹公司在韬定律框架下的真实产业机遇——成熟制程厂商，首次有机会在顶级性能竞争中占据主角地位。

其次，先进封装从幕后走向台前，成为决定性能上限的核心环节。

根据SEMI数据，2026年全球先进封装市场规模预计达540亿美元，年增速超22%，首次超越传统封装成为封测行业主流；中国先进封装市场规模预计达900亿元至1000亿元，成为全球增长最快的核心市场。韬定律将混合键合的精度要求从模块级推至标准单元级（1.5μm pitch），远超台积电CoWoS现有的工艺参数，封装环节从产业链末端的配套工序，升格为决定性能上限的关键变量。

超细间距先进封装设备当前仍由海外企业主导，国内计划在2027年实现该类设备国产化落地，这是受益时间曲线的硬约束。长电科技长期为华为麒麟系列芯片提供封测服务，稳居全球第三、国内第一，是直接受益者；通富微电、华虹半导体同样处于先进封装产能扩张的关键窗口期。

最后，EDA的战略基础设施地位确立，国产厂商迎来历史性窗口。

Synopsys、Cadence、Siemens EDA构建于2D设计时代的工具体系，面积-时序-功耗沿三条独立轴优化，τ系统效率是残余输出。向τ原生3D EDA重构，意味着数十亿美元既有工具体系的底层算法需要重写。国际三巨头面临路径依赖包袱——其主力客户台积电、三星仍深度依赖EUV先进制程路线，转型动力不足。而华大九天、概伦电子及北大产学研团队，在韬定律框架下具备优先接触真实工程需求的结构性先机。

产业话语权的争夺，正在从制程节点这个传统战场，迁移到设计工具这个更上游的基础设施层。这是华为韬定律对中国半导体产业最深远的外溢效应。

尾声：定律是写出来的，也是走出来的

摩尔在1965年写下那条曲线时，并不确定半导体产业能走多远。事实是，随后60年，英特尔、台积电、ASML和应用材料，用数万亿美元的累计投入，把理论曲线变成了现实。摩尔定律先是一条工程路径，然后成为一种行业语言，最后才被叫做"定律"。

韬定律，目前还在第一阶段。

麒麟2026+Mate90+鸿蒙7的三位一体秋季发布，是这套理论框架的第一个消费级闭环验证。首代量产芯片采用克制的局部折叠策略，优先管控良率风险；理论性能收益，在EDA工具链和系统调度软件成熟后，才能逐步充分释放。何庭波在接受媒体采访时，平静而笃定地说道："我们新芯片的性能完全可以持续对标另外一条路径。"

这是一家在制程封锁中打磨了六年、量产了381颗芯片的工程团队，对自己最清醒的判断。

对整个半导体产业而言，韬定律最深刻的影响，发生在标准层——它将"先进"的定义权，从光刻机的保有量，迁移至系统级τ集成效率。这一迁移一旦被市场规模验证，产业链的价值分配将经历一次不可逆的结构性重置。

芯片规则，正在被中国重写。
