手持云台屏幕旋转转轴如何做结构设计

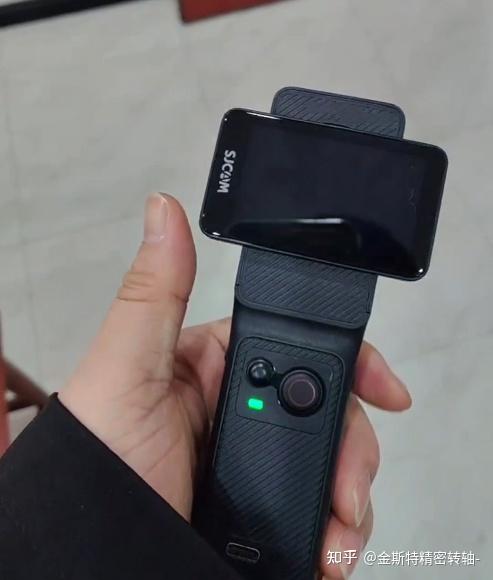

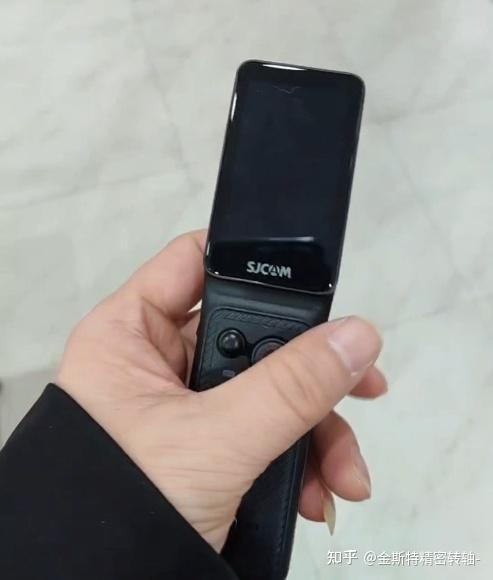

手持云台屏幕旋转转轴结构完整设计方案适用场景：手持云台外置显示屏 / 翻转屏转轴，需求一般包含多角度阻尼定位、过线防夹、轻薄小型化、反复旋转耐久、锁止限位，分结构方案选型、关键尺寸、零件设计、力值匹配、装配、可靠性优化全流程。一、先明确核心设计输入（前期定参数）
1. 功能需求定义
旋转角度：常规云台屏 0~180°（向前翻、向后自拍），部分机型 0~270°；两端做硬限位防超转
阻尼要求：单手可翻转、松手任意角度悬停，无回弹；常规扭力 8~25 N·mm（大屏取上限，小屏取下限）
过线需求：屏幕 FPC 排线穿过转轴中空孔，避免扭转拉扯、折断
null
null
附加功能：可选档位卡扣（90°/180° 卡位）、弹开预紧、防松止退结构
2. 负载计算（扭力选型依据）屏幕自重 + 重心偏心距计算所需最小阻尼扭力：
\(T = m \times g \times L\)
m：屏幕总成质量 (kg)；g=9.8；L：重心到转轴中心的偏心距 (m)
例：屏幕 30g，偏心距 15mm
\(T=0.03×9.8×0.015=0.00441\ \text{N·m}=4.41\ \text{N·mm}\)
设计预留安全系数 1.8~2.5，实际转轴扭力取 8~12 N・mm，保证悬停不低头。

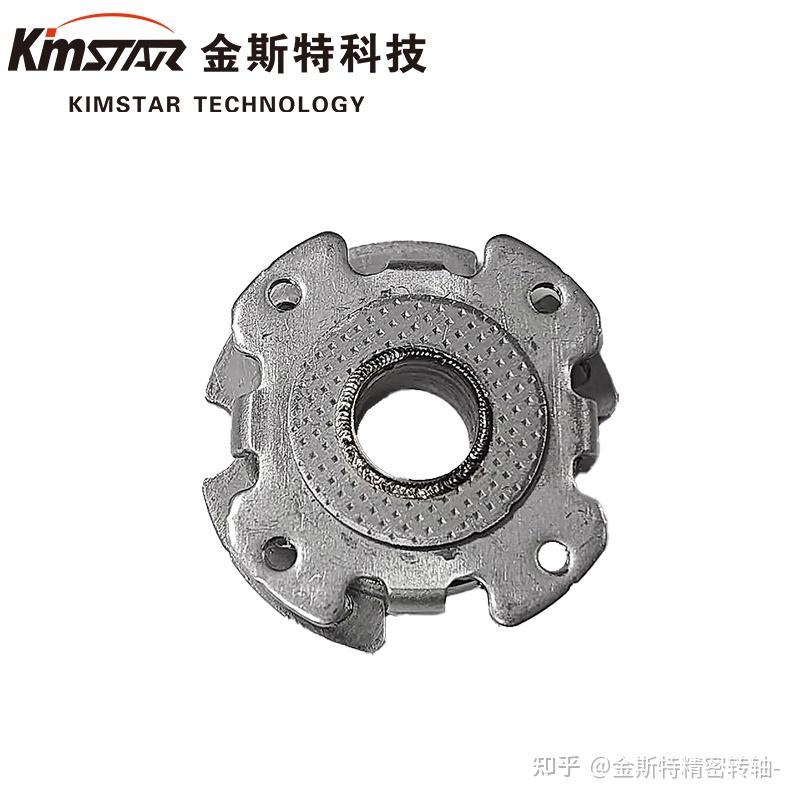

二、三大主流转轴结构方案对比（云台优先选中空阻尼轴）方案 1：中空圆轴阻尼转轴（云台屏幕首选，支持过FPC）结构组成（从内到外）
中心轴（中空通孔，穿 FPC 排线）
摩擦阻尼片 / 碟形弹簧组（提供恒定扭力）
转轴支架 1（固定云台主机壳体）
转轴支架 2（固定屏幕背板）
限位凸台 / 挡圈（角度限位）
放松螺母 + 止动垫圈
优势
中间通孔走排线，排线不外露、美观防拉扯
扭力均匀，旋转顺滑无卡顿
体积紧凑，适配狭小云台机身
材质搭配（耐磨不衰减）
芯轴：SUS303 不锈钢
阻尼摩擦片：磷青铜 + 耐磨PTFE复合垫片
弹片：65Mn弹簧钢 / 不锈钢弹片
支架：锌合金压铸 / PA66玻纤塑胶
方案 2：一字扁平阻尼转轴（超薄小尺寸屏幕）无中心通孔，排线侧边走线；厚度可做到 2.5~4mm，适合极小副屏，缺点是排线外露需做线槽保护。方案 3：齿轮档位阻尼转轴（需要定点卡位机型）在中空轴基础上增加凹凸齿轮盘，旋转到 90°/180° 有明显咔哒卡位，适合需要固定横屏竖屏拍摄场景，扭力略大。三、中空圆阻尼转轴详细结构设计（落地标准结构）1. 核心零件尺寸设计（通用 Φ6 中空轴范本）
null
外径 Φ6mm，内孔 Φ2.2~2.8mm（适配 FPC 排线宽度 1.0~2.0mm）
轴一端铣扁位 / 铣 D 型，锁死在屏幕支架上，轴跟随屏幕同步旋转
摩擦阻尼组件堆叠顺序（固定端侧）
主机固定支架 → PTFE 减磨垫片 → 铜阻尼片 → 碟形弹簧 → 止退螺母
碟簧数量 2~4 片，增加片数提升扭力；单片厚度 0.2~0.3mm
两端限位结构
旋转轴法兰面做扇形限位槽，主机支架凸筋嵌入槽内
限位槽圆心角 185°（预留 5° 缓冲，避免硬撞击）
限位接触面加硅胶缓冲垫，消除旋转撞击异响
2. FPC过线防折断关键设计
null
转轴两端预留排线缓冲仓：壳体内部留 10~15mm 松驰余量，旋转时排线缓慢卷曲，不硬拉
排线走向：中空孔内贴高温绝缘麦拉，FPC 折弯半径≥3 倍排线厚度
极限旋转角度时排线拉伸量控制≤15%，防止铜箔断裂
3. 放松与扭力稳定结构
null
螺母锁死后点耐高温螺纹胶（厌氧胶），高温使用不松脱
阻尼片采用双片对磨结构，相比单垫片扭矩衰减降低 40%
所有摩擦接触面涂高温阻尼润滑脂（硅基润滑脂，不腐蚀塑胶、不流油）
四、屏幕与云台壳体装配结构设计1. 双支架分体结构
动支架：锁螺丝固定屏幕金属背板，与转轴芯轴D型扁位过盈配合，同步旋转
定支架：卡扣 + 螺丝固定在云台手柄主体壳内，静止不动
2. 壳体避空与外观间隙控制
转轴旋转处壳体单边间隙 0.15~0.25mm，避免摩擦刮花外观
屏幕根部做圆弧让位，旋转180°时屏幕不与云台手柄干涉
壳体设计隐藏式转轴仓，仅露出屏幕翻转根部，提升整体观感
3. 防水防尘简易优化（户外手持云台）转轴两端增加微型硅胶防尘圈，阻止粉尘、水汽进入阻尼摩擦面，防止扭力失效、异响。五、档位/弹开功能拓展设计（可选）1. 定位档位结构（横竖屏切换）在转轴法兰增加环形齿盘，配合弹簧顶珠：
90°、180°各设置一组齿槽，旋转到位有清晰卡位手感
顶珠弹力由单独小弹簧控制，不影响基础阻尼扭力
2. 自动弹开结构（一键翻屏）增加微型扭力弹簧，预紧力矩小于基础阻尼扭力：
解锁卡扣后，弹簧辅助屏幕自动翻转90°，松手后任意角度悬停
需配套小型拨动锁扣，收纳时锁住屏幕防止晃动
六、材料选型（云台转轴专用）
零件材质作用说明
空心主轴：Sus303不锈钢，高强度、易车削、耐磨防锈
阻尼摩擦片：磷青铜 + PTFE复合，摩擦系数稳定，耐久不松
碟形弹片：65Mn淬火弹簧钢，提供恒定轴向压力，控制扭力
转轴支架：ZDC3锌合金 / PA66+30%玻纤压铸成型，强度高，轻量化
缓冲垫片：硅胶 / 毛毡，限位降噪，缓冲冲击
紧固件：Sus304不锈钢螺丝螺母，防锈防松
七、可靠性设计要点（解决云台常见失效问题）
null
FPC 断线：中空孔全圆角 + 排线缓冲仓，限制排线最大拉伸行程
旋转异响：摩擦面加注专用阻尼脂，限位处用硅胶缓冲，杜绝金属硬碰撞声
长期松动：细牙螺纹 + 止退垫圈 + 点胶三重防松
屏幕低头：扭矩设计预留 1.8 倍以上安全系数，低温环境扭矩不明显下降
八、标准化开发流程（落地开发步骤）
采集输入：屏幕重量、重心偏心距、旋转角度、内部空间、排线规格
扭力计算确定转轴目标 N・mm，选定中空圆阻尼方案
输出 2D 结构图纸：轴径、内孔、限位槽、支架安装孔位、FPC 过线仓
3D 建模做干涉检查：0/90/180° 全角度旋转模拟，验证壳体、屏幕、排线无干涉
手板打样：车削转轴 + 压铸支架，组装测试扭力、旋转手感、排线弯折
耐久测试：10000次旋转验证阻尼衰减、异响、排线导通性
模具量产优化：简化压铸结构，增加壳体卡扣减少螺丝，降低装配工时
