谷歌Tensor G6芯片详解
Tensor G6 预计于 2026 年 8 月正式亮相。
谷歌历代 Tensor 系列系统级芯片，始终在性能与成本之间寻求复杂平衡。内部代号为 Malibu 的新一代 Tensor G6 芯片，如今明显更偏向成本管控，最直观的体现就是谷歌确定选用一款问世已有五年的升级款 GPU。
在存储芯片价格持续走高的当下，谷歌此番别具一格的布局，或许能打造出适配移动端的优质系统级芯片。倘若 Tensor G6 搭载的 TPU 性能足够出色，便能弥补这款老旧架构 GPU 带来的性能短板。

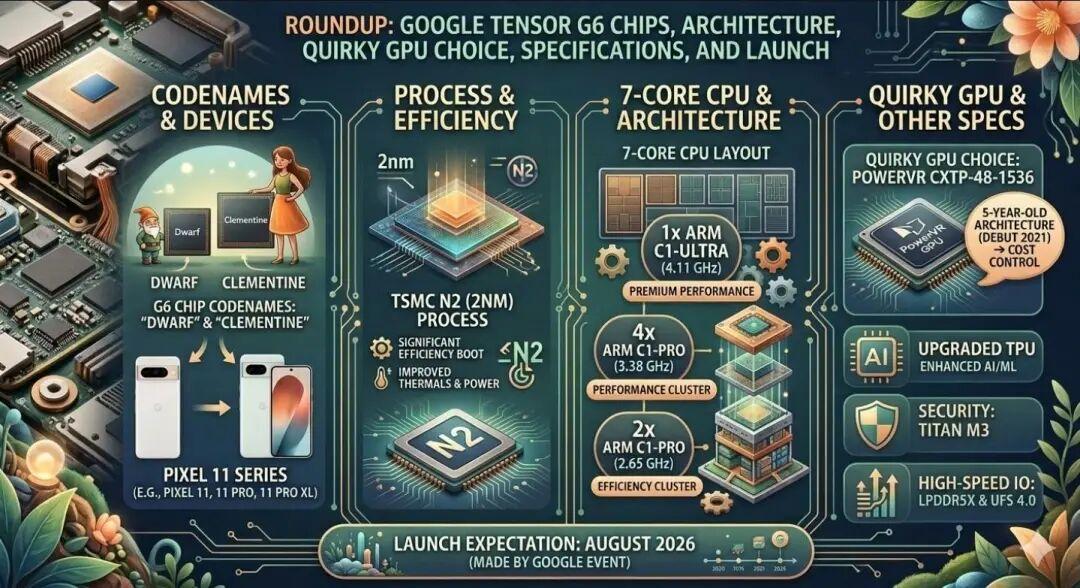

根据一份名为《汇总：谷歌 Tensor G6 芯片》的信息图解披露，该芯片还有 Dwarf 与 Clementine 两大内部代号，采用台积电 N2（2 纳米）工艺，搭载七核 CPU 架构，配备 ARM C1-Ultra 及 C1-Pro 内核，同时采用这款特殊 GPU 方案，预计于 2026 年 8 月正式亮相。
谷歌 Tensor G6 芯片架构与规格详情
台积电制程工艺
与苹果 A20 芯片一致，Tensor G6 确定采用台积电 N2 制程，并未选用成本更高的 N2P 工艺。据悉 N2P 工艺相较 N2 工艺，性能可提升 5% 至 10%。即便如此，对比前代采用台积电 3 纳米工艺的 Tensor G5，N2 工艺依旧能让 Tensor G6 在能效层面实现明显升级。
中央处理器 CPU
前代产品为八核设计，此次 Tensor G6 缩减为七核架构，具体配置如下：1 颗主频 4.11GHz ARM C1-Ultra 超大核；4 颗主频 3.38GHz ARM C1-Pro 性能核；2 颗主频 2.65GHz ARM C1-Pro 能效核。和谷歌以往芯片设计思路一致，此次缩减 CPU 核心数量，依旧是出于控制成本的考量。
图形处理器GPU
2026 年 4 月末，Mystic Leaks 爆料称 Tensor G6 将搭载 2021 年就已推出的 PowerVR CXT-48-1536 图形芯片，这一消息引发行业热议。后续消息进一步明确，这款 GPU 为 CXTP 改版型号，后缀 P 大概率代表能效优化升级。由此基本可以确定，Tensor G6 正式搭载 Imagination PowerVR CXTP-48-1536 显卡核心。归根结底，这款 GPU 的基础架构已有近五年历史，谷歌做出这一选择，依旧是为了压缩研发与采购成本。
TPU 及其他硬件规格
Tensor G6 搭载代号 Santafe 的双 TPU 架构，其中专属主 TPU 负责高强度人工智能运算，微型 TPU 高效处理轻量化简易 AI 任务。
这款新一代芯片还内置全新 Titan M3 安全芯片。谷歌 Titan 系列安全协处理器可从硬件层面保护用户数据，涵盖加密密钥、生物识别信息等核心隐私内容。
芯片配备代号 Metis 的全新图像信号处理器，以及图形扩展处理器。图像信号处理器搭配图形扩展处理器，再协同内置 TPU，可大幅提升计算摄影、视频处理以及硬件图像渲染能力。
内存方面标配 LPDDR5X；闪存规格未跟进最新 UFS 5.0，将根据 Pixel 11 机型版本，沿用 UFS 3.1 与 UFS 4.0 规格，也存在小概率新增 UFS 4.1 适配版本。
成本与发布时间
目前 Tensor G6 单颗芯片成本暂未公布，前代 Tensor G5 单颗成本约 65 美元。受芯片整体涨价潮影响，Tensor G6 成本大概率高于前代。2026 年一季度移动端通用 LPDDR5 内存模组单价约 10 美元/GB，预计二季度均价将涨至 19.3 至 19.8 美元/GB。
发布时间上，Tensor G6 将率先搭载于谷歌 Pixel11 系列手机，该机型暂定 2026 年 8 月正式发布。
相关时间节点
2026 年 4 月 28 日，谷歌 Tensor G6 芯片或将搭载一款五年前问世的老旧 GPU 登场；
2026 年 2 月 27 日，Tensor G6 最新爆料出炉，谷歌 Pixel 11 系列芯片性能或将再度不及竞品，令消费者失望；
2025 年 12 月 14 日，谷歌 Tensor G6 设计思路借鉴联发科天玑 9500；
2025 年 6 月 24 日，网传谷歌 Tensor G6 将采用台积电 2 纳米工艺量产，助力 Pixel 11 系列依托顶尖光刻工艺站稳市场、抗衡同行；
2024 年 10 月 22 日，内部代号 Malibu 的谷歌 Tensor G6 芯片敲定台积电 2 纳米架构，性能与能效迎来大幅提升。
