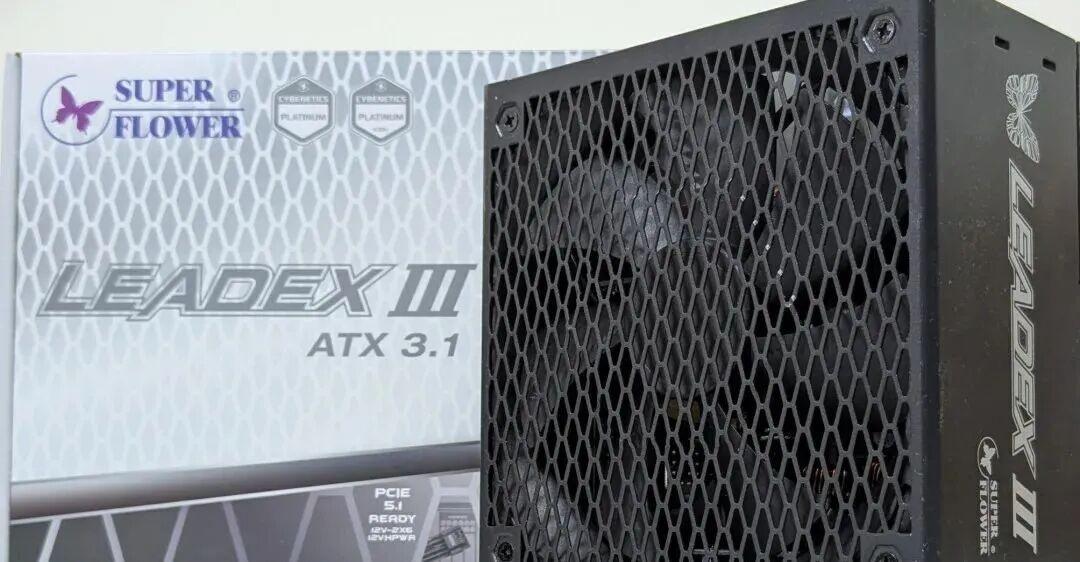

白金效率，更进一步：振华LEADEX III P850W电源拆解

PC DIY的老牌厂商振华，又一次带来了他们的电源新品：LEADEX III P系列，在转换效率上实现了新的突破。

“日系电容”“白金认证”“半桥架构”——这些数不胜数的形容词或许显得苍白。本期内容，就让我们深入内在：在真刀真枪的拆解中，一窥这款全新电源的实力！

作为电流涌入的第一道关口，EMI模块承担着分外重要的职责。不但负责滤除电网中的干扰，还同时兼顾抑制电源产生的高频噪声。

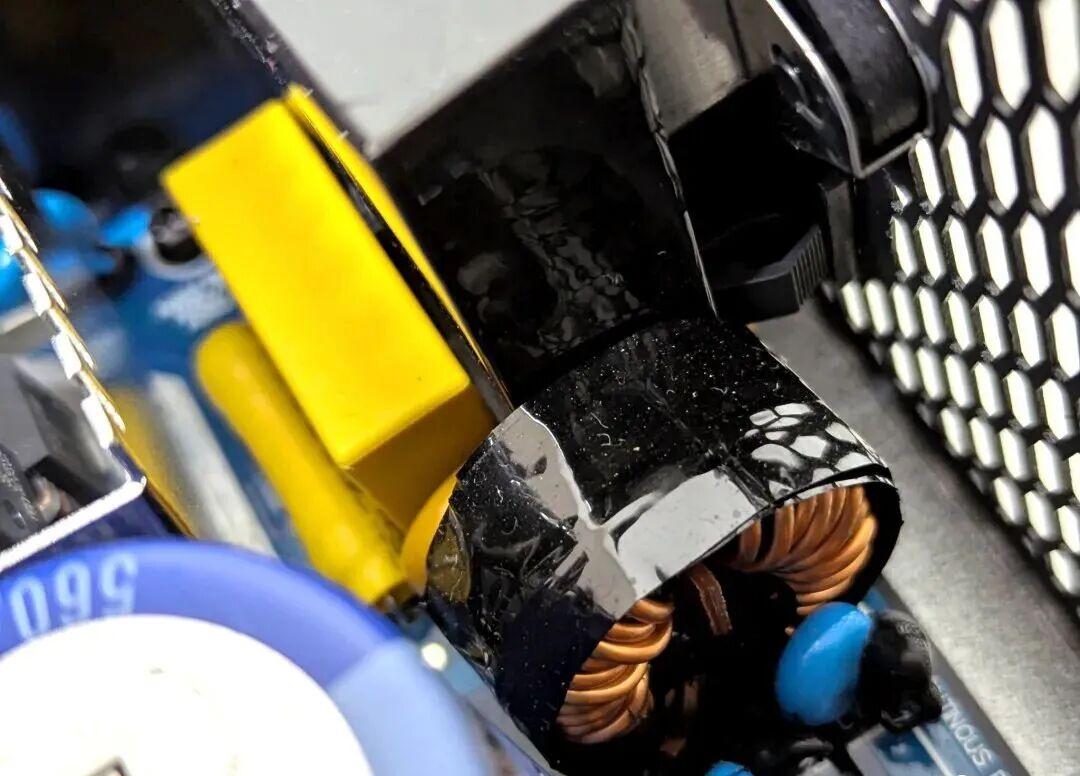

而在这一方面，振华的配置毫无妥协：LEADEX III P850W采用两级EMI结构。在第一道防线上，安规X/Y电容早已严阵以待，差模电感、继电器与保险管紧随其后。严苛的EMI设计是兼容性的保证，在意外来临时，亦将保障电路的安全。

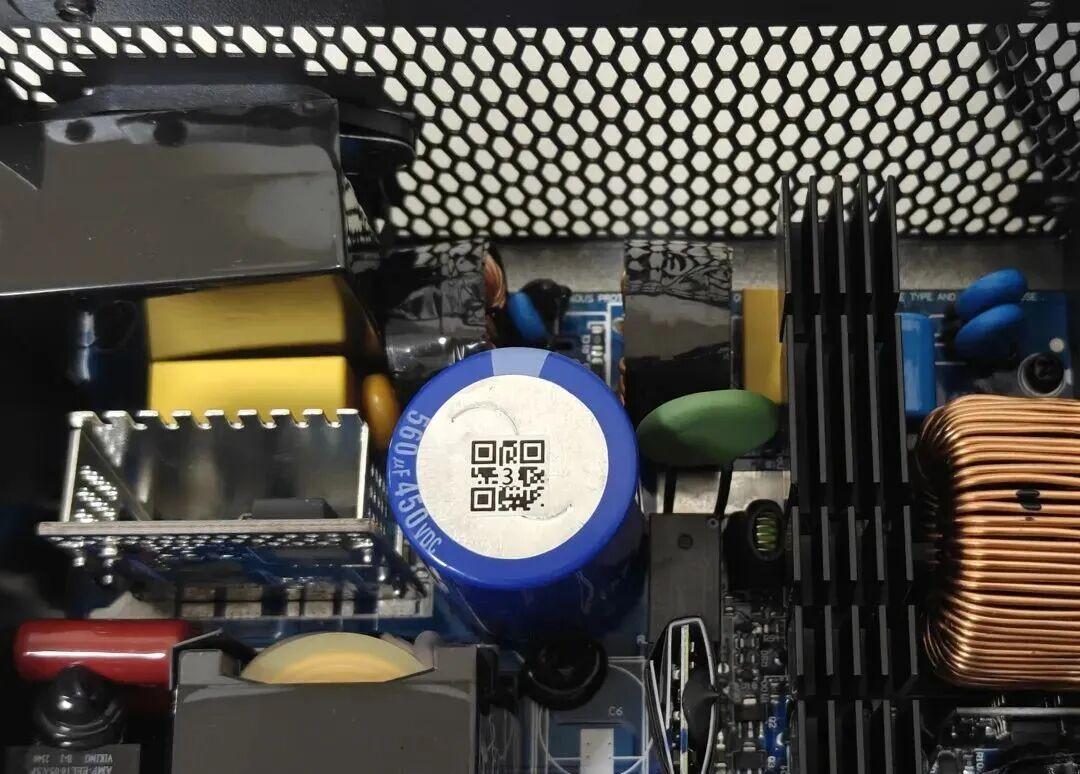

而在它们的左侧，蓝色的电解电容高高伫立——PFC“功率因数校正”模块，是电源结构的下一个关键节点。

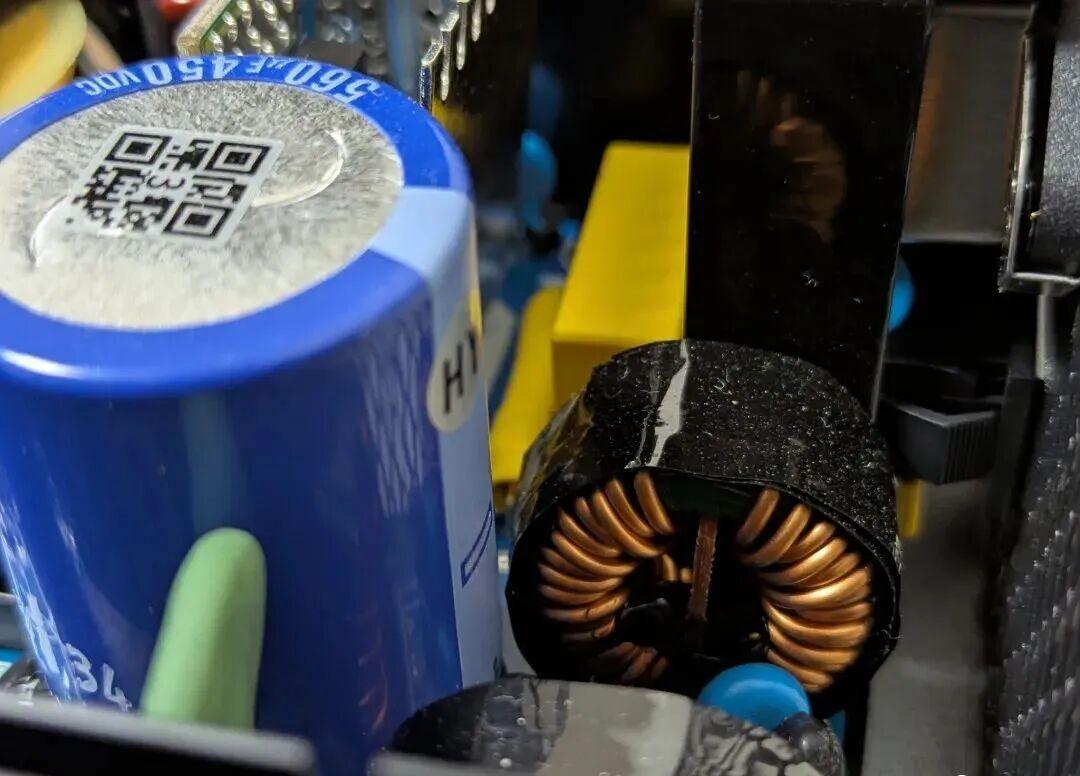

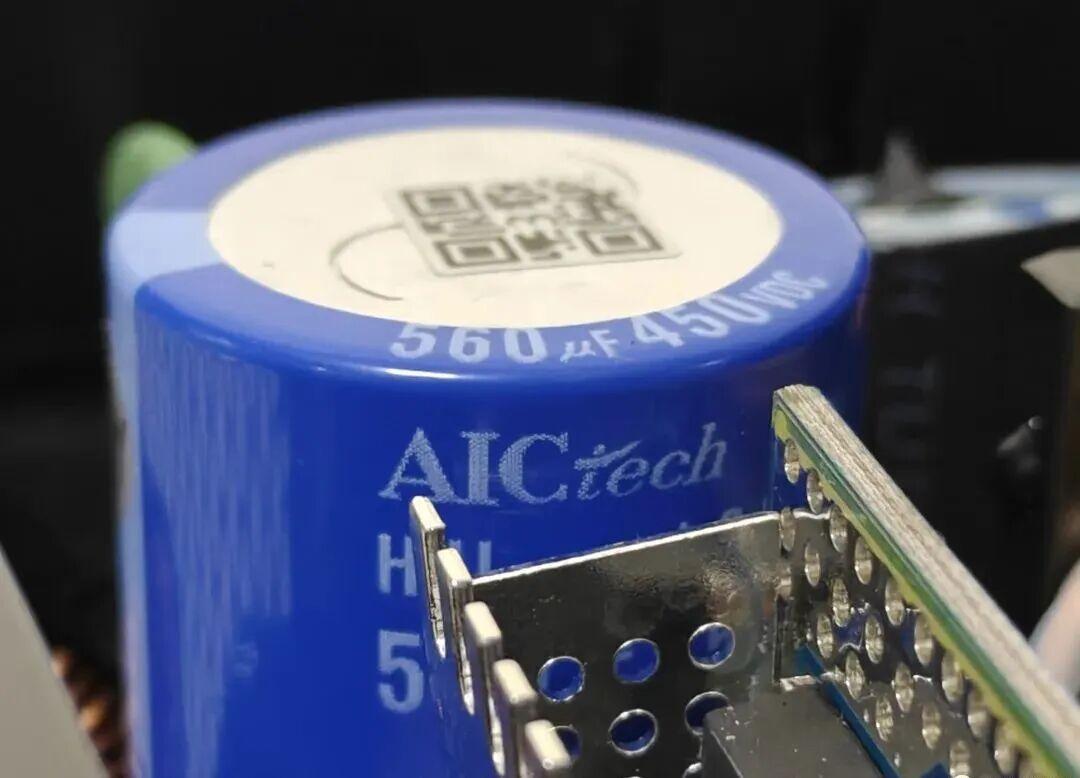

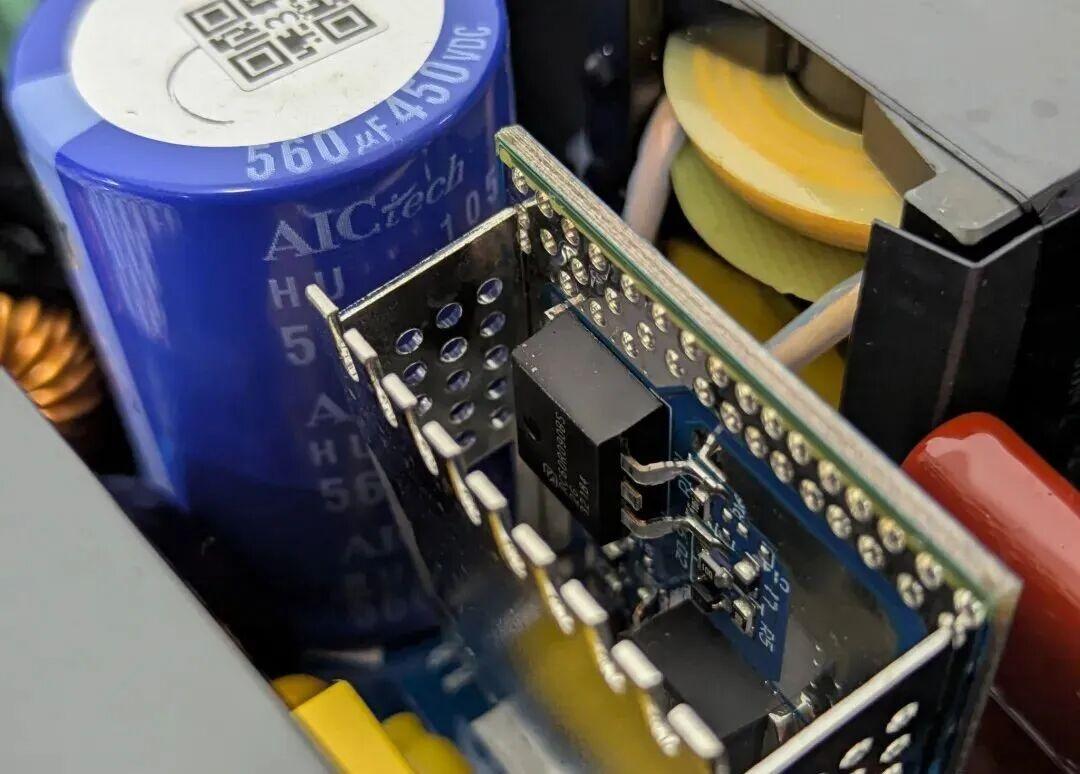

顾名思义，PFC模块负责校正电流与电压的相位，减少因容性负载而导致的无功损失。醒目的蓝色主电容来自AIC-tech日立，105℃耐温、450V耐压，质量没有任何缩水。

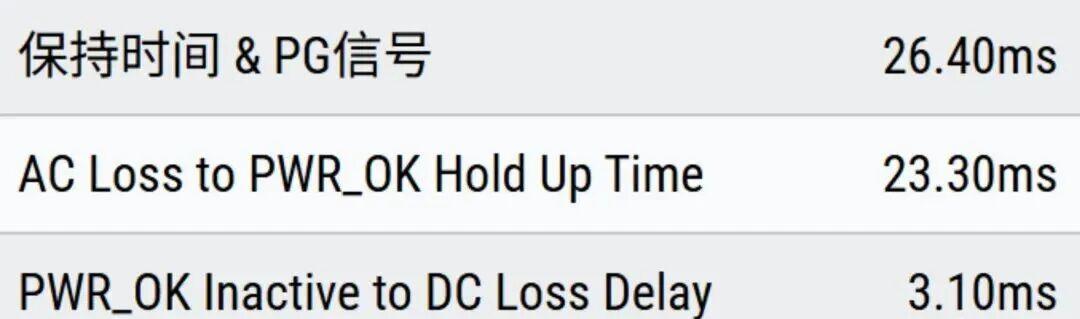

560uF的容量看似偏小，但振华总能为我们带来惊喜：在Cybenetics的实测中，LEADEX III P850W的保持时间长达23ms——不但远高于ATX 3.1最严苛的17ms推荐标准，更是同类产品中的佼佼者。

将有限的容量发挥到极致，这也正是“振华方案”永不缺席的魅力。

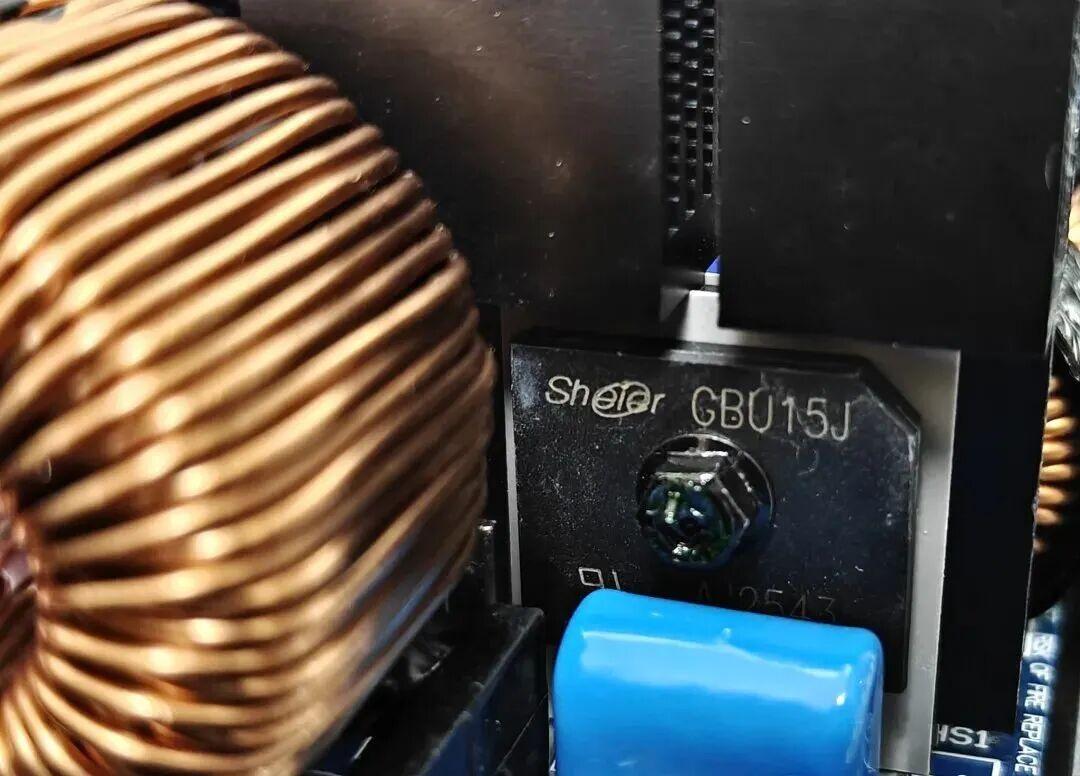

目光移向模块左侧，庞大的散热片映入眼帘。GBU-15J整流桥是电路的核心，肩负着“交流”向“直流”转换的重要使命。而在它的身旁，二极管与开关管隐藏在电路缝隙中。

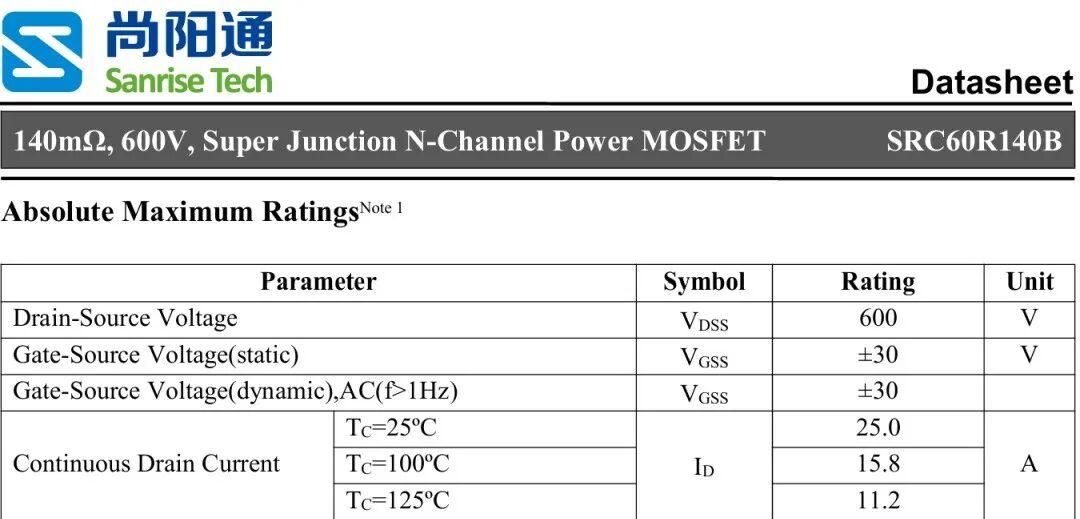

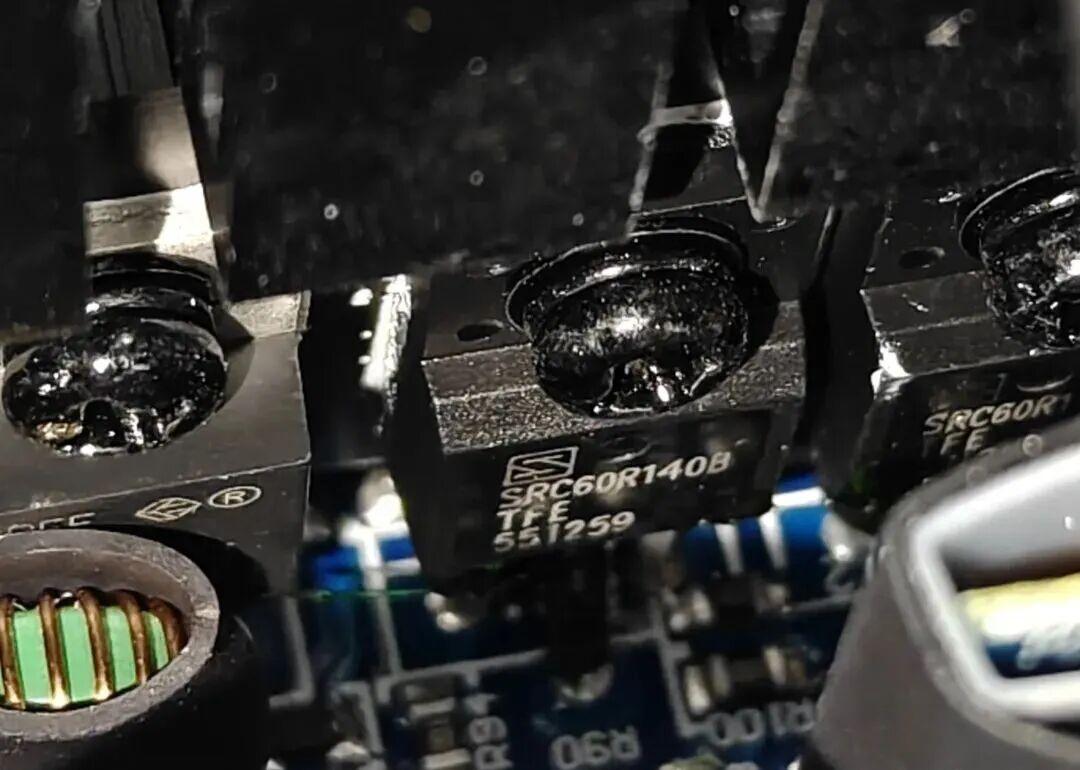

PFC开关管的型号依稀可辨：SRC60R140B，来自国产厂商“尚阳通”。LEADEX III P850W配备了两颗该型芯片，在25℃结温下，单颗芯片的电流极限可达25A。

在MOS管的导通与关断中，“开关电源”因此得名。在这里，直流又一次向交流转换，但它的频率已悄然增加了数倍——更高的频率，将显著提升变压器的效率，进而大大缩小电源的体积。LEADEX III仅150mm的外壳长度，自然有这些模块的一份功劳。

随着电流继续向前，又一个全新的模块映入眼帘。拓扑结构是转换效率的核心，而在LEADEX III P系列上，振华的选择是成熟可靠的LLC谐振方案。

“LLC”并不是英文单词的缩写，而是对电路原理的形象展示——“LL”意为电感Lr与Lm，“C”则指代谐振电容Cr。

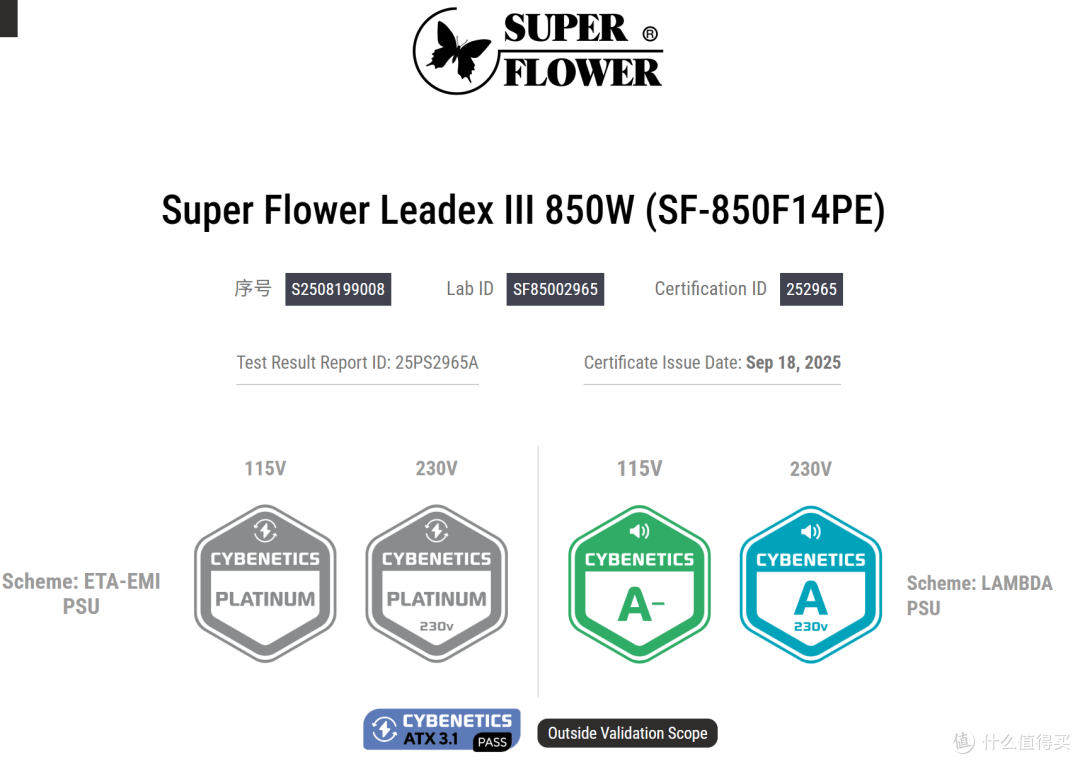

相比堪称经典的“双管正激”，“转换效率”是LLC谐振方案的优势所在。LEADEX III P850W所轻松斩获的Cybenatics白金评级，也正是对其水准的最佳肯定。

跨过魁梧的主变压器，又一次来到MOS管旁。一组光耦负责传递信号，我们的电源之旅，也自此步入了新的阶段——“高压”向”低压”的转换已经完成，是时候进行第二次整流、将电力输送到各大硬件中了！

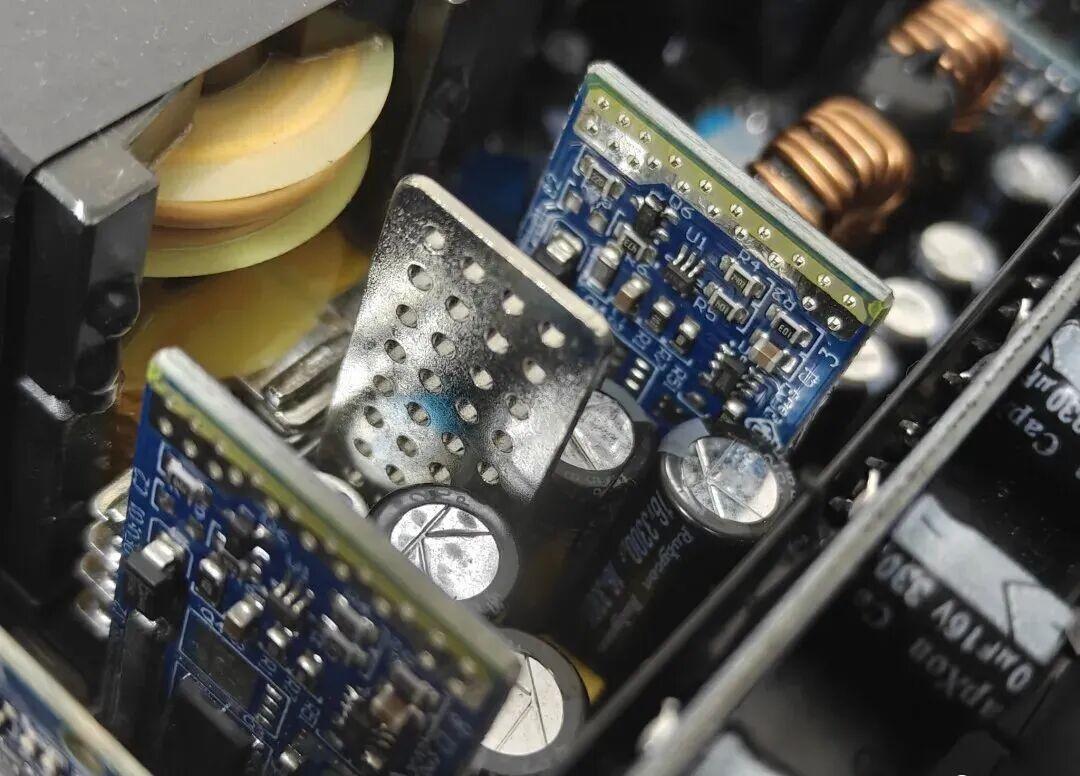

相较于早前发布的金牌系列，LEADEX III P最大的改变便在于输出端：如今，林立的电容数量依旧，综合质量更有显著提升。

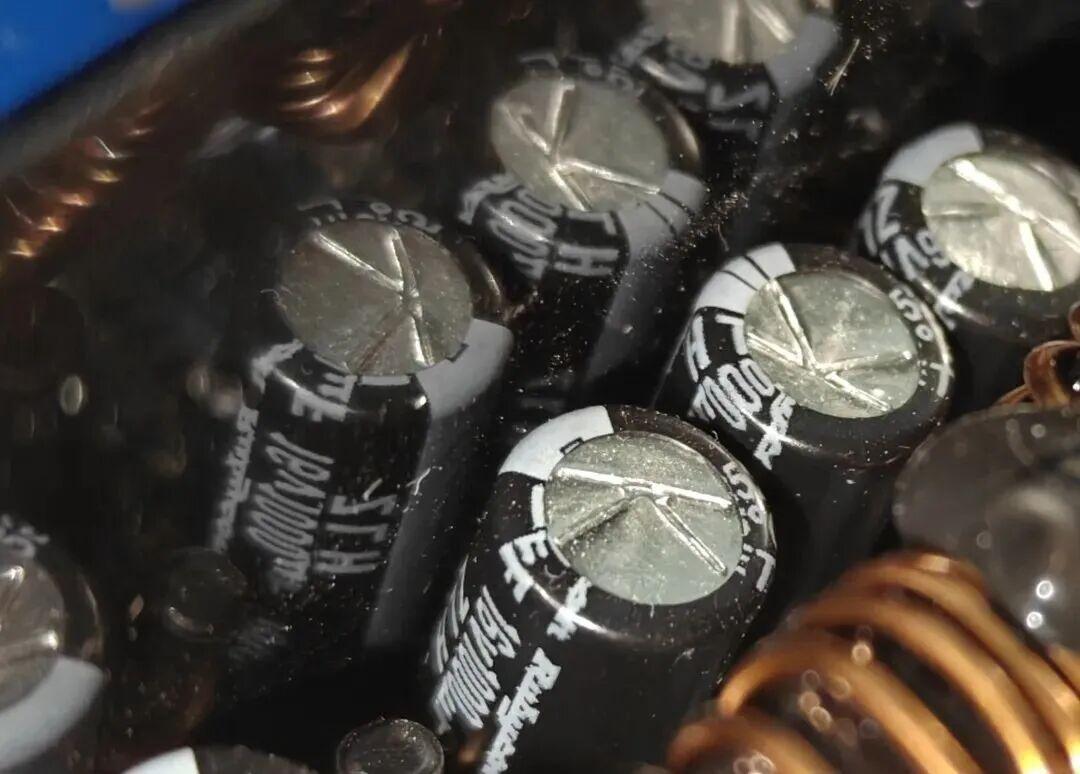

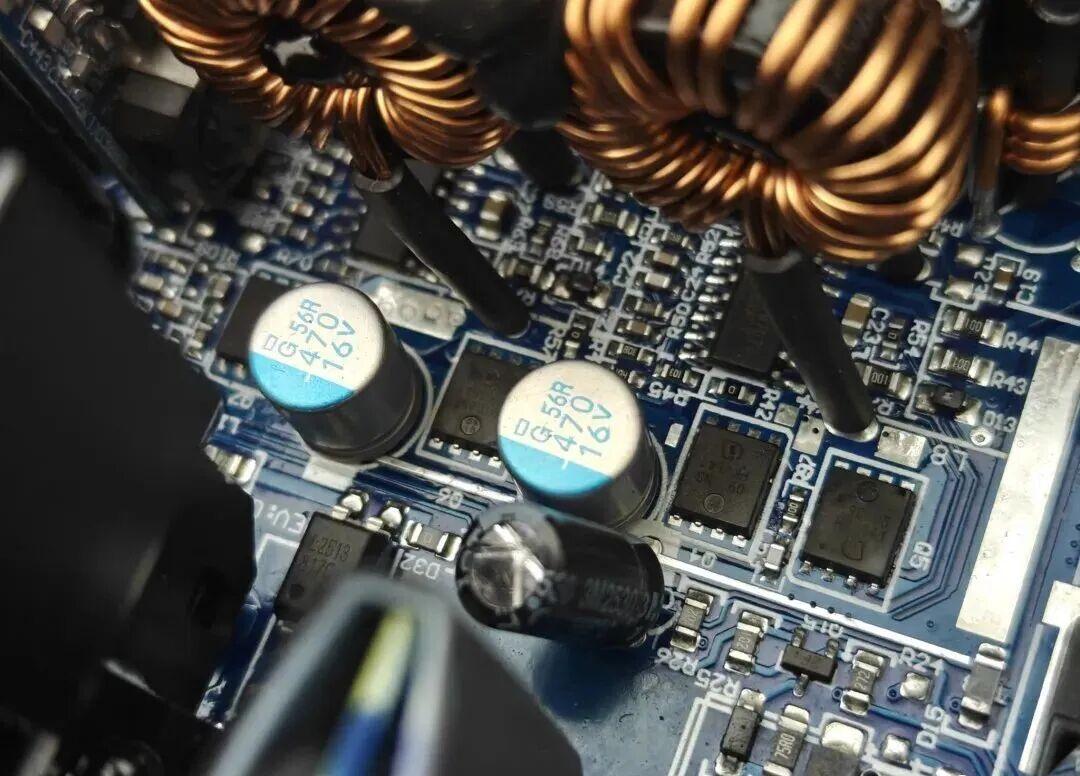

在主板上，电解电容多来自Rubycon“红宝石”，一旁的蓝色固态电容则出自Chemi-Con“贵弥功（日化）”。容量在470uF～3300uF之间，二者均是鼎鼎有名的日系品牌。

作为输出端滤波的中流砥柱，这些电容十分关键——不仅有助于改善电源的保持时间，更是抑制输出纹波的重要功臣。

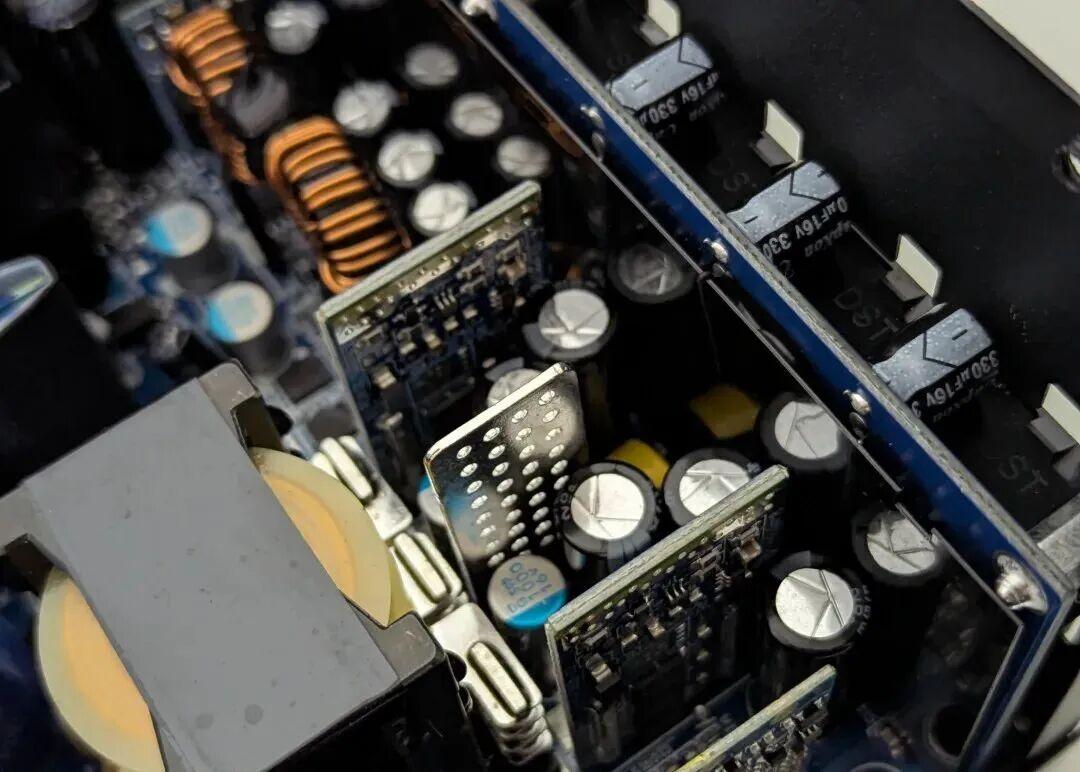

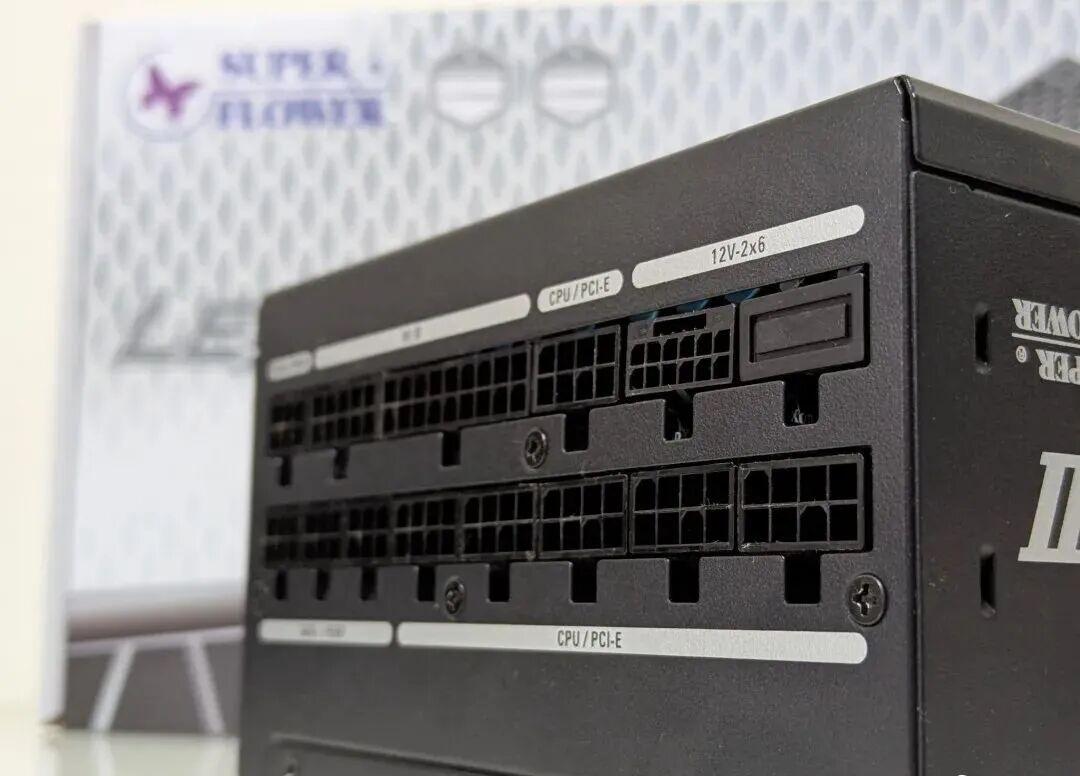

随着电路汇集到输出子板，“电压转换”也在这里到达了终点。一排330uF电容承担着最后的滤波工作，作为ATX3.1规范的精髓，12V 2x6接口也没有缺席。

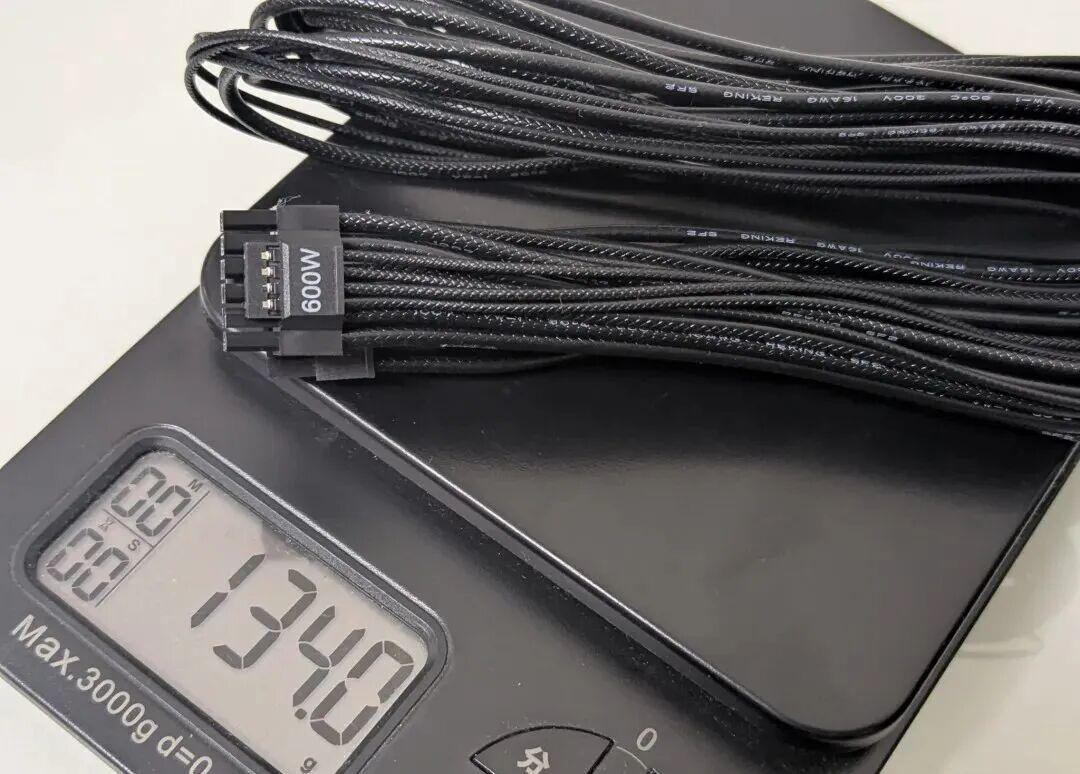

振华LEADEX III P系列的所有配线均为纯铜材质，PCI-E供电线的规格达16AWG。12V 2x6线材重量高达134g，分量不可谓不充足。

与之匹配的PVC压纹设计，更大大提高了理线体验。

至此，振华的使命圆满完成。而我们的拆解评测 也在这里步入了尾声。

目前，LEADEX III P系列电源已在京东自营上市，共有1300W/1000W/850W等多种规格可选——作为高端产品一贯的特色，这些电源均承诺长达10年的质保时间。
