网络端口线序问题？
做安防监控、无线 AP 覆盖的兄弟们，天天都在跟 PoE 交换机打交道。平时插上线就能亮，一旦遇到设备频繁掉线、夜视红外灯一开摄像头就重启，很多人就彻底懵圈了。
- • “PoE 到底是用 1236 供电还是 4578 供电？”
- • “为什么百兆网断了两根芯还能用，千兆网断一根就直接罢工？”
- • “千兆网 8 根芯全在跑数据，那电是怎么传过去的？”
搞懂了这些底层的物理逻辑，现场排障就能一针见血。今天腿哥就带你一次性把网线线序与 PoE 供电的底层秘密彻底扒干净！

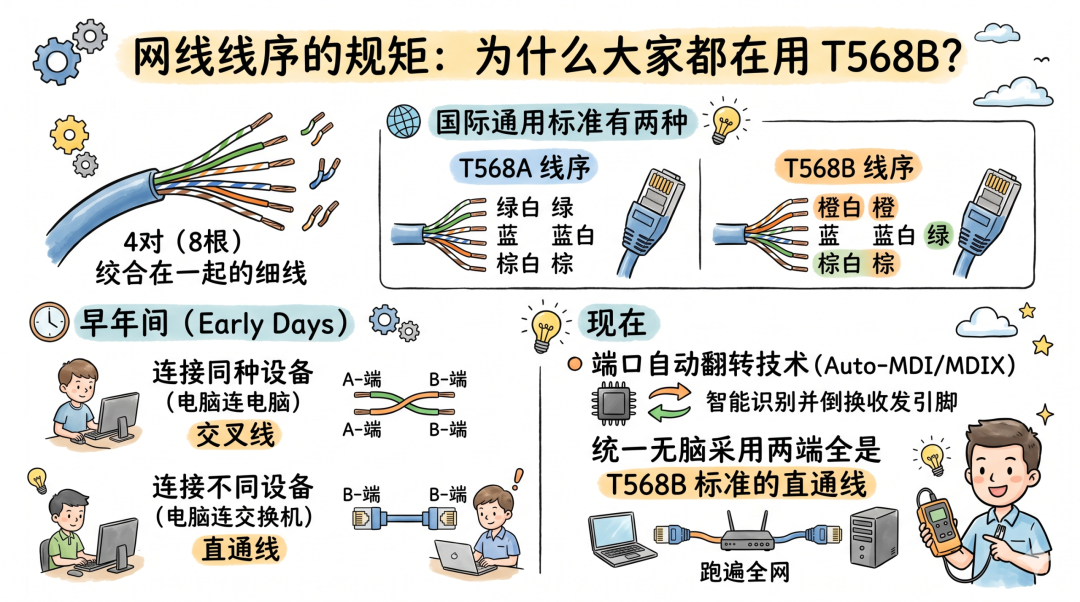

01 网线线序的规矩：为什么大家都在用 T568B？
剥开网线的外皮，里面是 4 对（8 根）绞合在一起的细线。压制水晶头时，国际上通用的标准有两种：T568A 和 T568B。
- • T568A 线序： 绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
- • T568B 线序： 橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
早年间，为了连接同种设备（比如电脑连电脑），网工需要做一头 A 一头 B 的“交叉线”来对调收发通道。而连接不同设备（比如电脑连交换机），则用两头都是 B 的“直通线”。
现在网络设备的网口全部标配了端口自动翻转技术（Auto-MDI/MDIX），设备能智能识别并倒换收发引脚。所以在实际工程中，我们统一无脑采用两端全是 T568B 标准的直通线，就能跑遍全网。

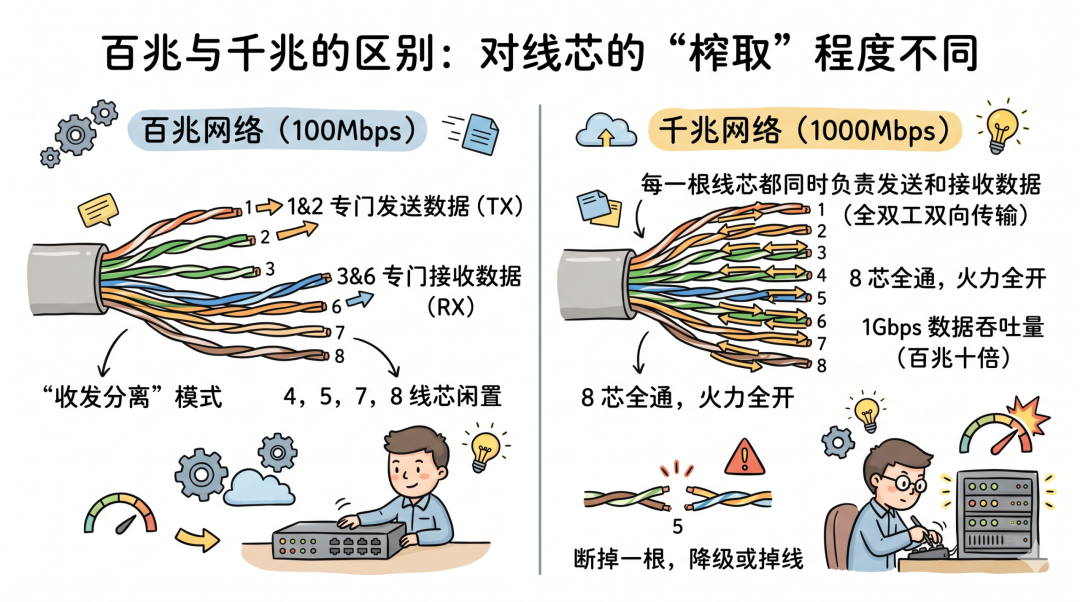

02 百兆与千兆的区别：对线芯的“榨取”程度不同
网速的代差，直接决定了它们对这 8 根线芯的使用逻辑完全不同。
百兆网络：只用 1、2、3、6
百兆以太网（100BASE-TX）采用了“收发分离”的老实人模式：1 号和 2 号芯专门负责发送数据，3 号和 6 号芯专门负责接收数据。
只要这 4 根线连通，百兆网就能跑起来。剩下的 4、5、7、8 号线芯在纯数据通信中处于完全闲置的状态。
千兆网络：8 芯全通，火力全开
千兆以太网（1000BASE-T）的数据吞吐量是百兆的十倍。为了在普通网线上飙到 1Gbps，它摒弃了收发分离，要求 8 根线芯必须全部上阵，并且每一根线芯都同时负责发送和接收数据（全双工双向传输）。哪怕断掉一根，千兆也会瞬间降级回百兆，甚至直接掉线。

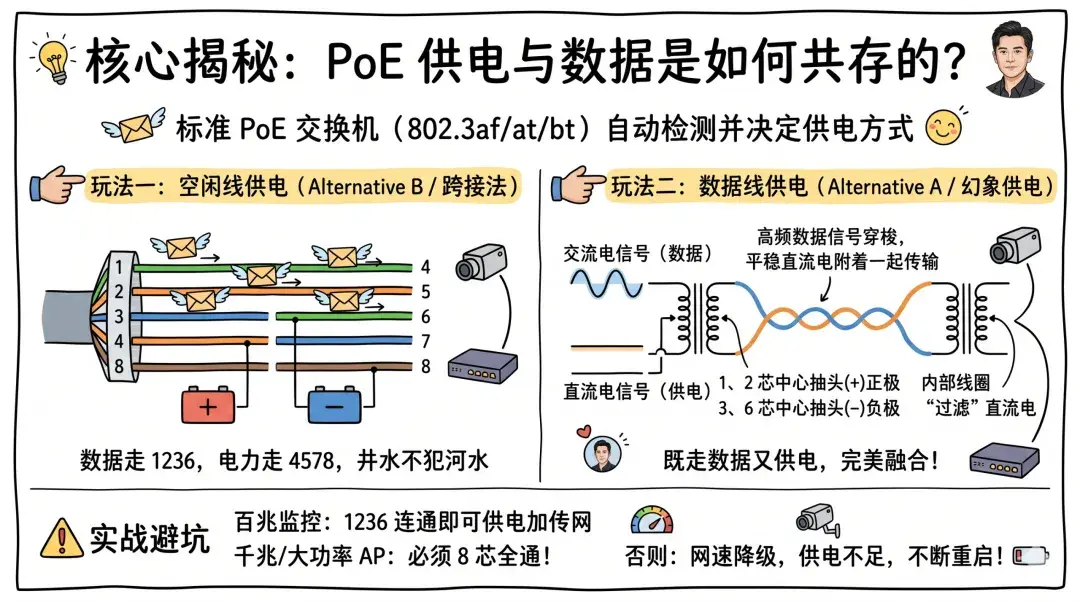

03 核心揭秘：PoE 供电与数据是如何共存的？
了解了线芯的分工，我们再来看 PoE 交换机是怎么把 48V 直流电送给摄像头的。标准的 PoE 交换机（支持 802.3af/at/bt）极其聪明，它有两种供电玩法：
玩法一：空闲线供电（利用 4、5、7、8 芯）
既然百兆网络中 4578 是闲置的，工程师就直接把正极接在 4、5 上，负极接在 7、8 上。数据走 1236，电力走 4578，井水不犯河水。这种方式被称为 Alternative B（跨接法）。
玩法二：数据线供电（利用 1、2、3、6 芯）
如果网线只有 4 根芯，或者在千兆网络里 8 根芯全在跑数据，没有空闲线怎么办？这就必须请出硬核的 “幻象供电（Phantom Power）” 技术。
交流电信号（数据）和直流电信号（供电）在物理特性上是可以叠加的。交换机在 1、2 芯的数据变压器中心抽头上施加直流正极，在 3、6 芯的中心抽头上施加负极。高频的数据信号在双绞线中来回穿梭，而平稳的直流电附着在其上一起传输。到了摄像头那一端，内部的线圈再把直流电“过滤”下来给主板供电。既走数据又供电，完美融合！这种方式被称为 Alternative A。
实战避坑： 标准的 PoE 交换机会自动检测摄像头的需求并决定使用哪种供电方式。对于百兆监控，只要 1236 连通就能供电加传网；但对于千兆高速球机或大功率 AP，必须保证 8 芯全通，否则不仅网速降级，供电功率也无法达到标准！

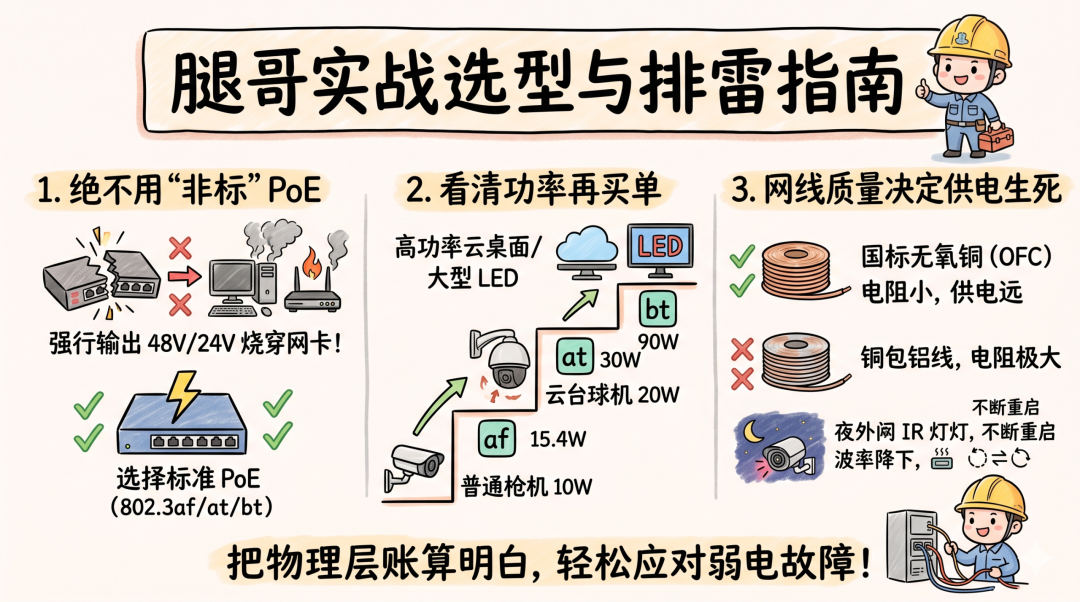

04 腿哥实战选型与排雷指南
懂了底层逻辑，以后做弱电项目就不会再被奸商忽悠了。记住这三个避坑铁律：
- 1. 绝不用“非标” PoE： 非标 PoE 内部没有检测芯片，一插上网线就强行输出 48V 或 24V 电压。如果前端接了一台不支持 PoE 的普通电脑或路由器，瞬间就会把网卡烧穿。必须买支持 IEEE 802.3af/at/bt 的标准 PoE 交换机！
- 2. 看清功率再买单： 普通枪机 10W 左右，买 af 标准（15.4W） 足够；带云台的球机 20W 左右，必须上 at 标准（30W）；如果是高功率云桌面或大型 LED，就要考虑最新的 bt 标准（90W）。
- 3. 网线质量决定供电生死： PoE 供电距离宣称能达 100 米甚至 250 米，前提是你用的是 国标无氧铜（OFC） 网线！很多人为了省钱买了便宜的铜包铝线，电阻极大。距离一远，电压严重衰减，白天摄像头勉强能看，一到晚上红外灯启动，功率瞬间飙升，摄像头供电不足就会不断重启。
把物理层线序和供电通道的账算明白，再复杂的弱电故障，在你面前也只是按图索骥的简单操作。
