一、背景：您的 Mazak 机床还在用 CRT 显示器吗？
安装前请注意：适用系统：马扎克M32/M35/Mplus/Fusion 640M等早期系统。部分型号需使用专用转接线，安装前请核对接口。

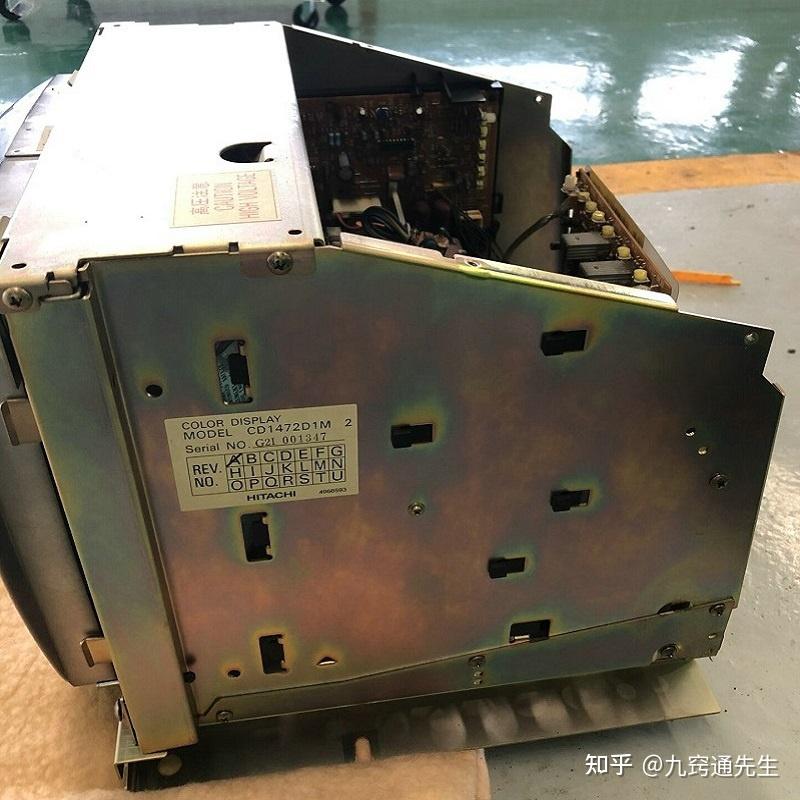

如果您拥有一台配备 Mazatrol M-Plus、M1、M2、M32、QT、T-Plus、T2、T3、T32 等控制系统的马扎克（Mazak）数控机床，那么您大概率正在面对一个棘手的问题——原装 14 英寸彩色 CRT 显示器（型号 CD1472-D1M）已经老化或彻底损坏。
这款由日立（Hitachi）制造的 CRT 显示器，自上世纪 90 年代起广泛应用于马扎克和三菱（Mitsubishi）数控系统。然而，作为一款已停产超过 20 年的显像管显示器，它面临着以下致命问题：
问题 影响
显像管老化 画面变暗、聚焦模糊、颜色失真
高压包故障 无显示，维修成本高昂
元器件失效 电容漏液、电路板腐蚀
完全停产 全新件已无法采购，二手件寿命不可预知
体积庞大笨重 占用空间，搬运安装极为不便
一台停机的机床，每天损失的产值可能远超显示器的更换成本。
江图科技 - Mazak Cd1472D1M Lcd 01

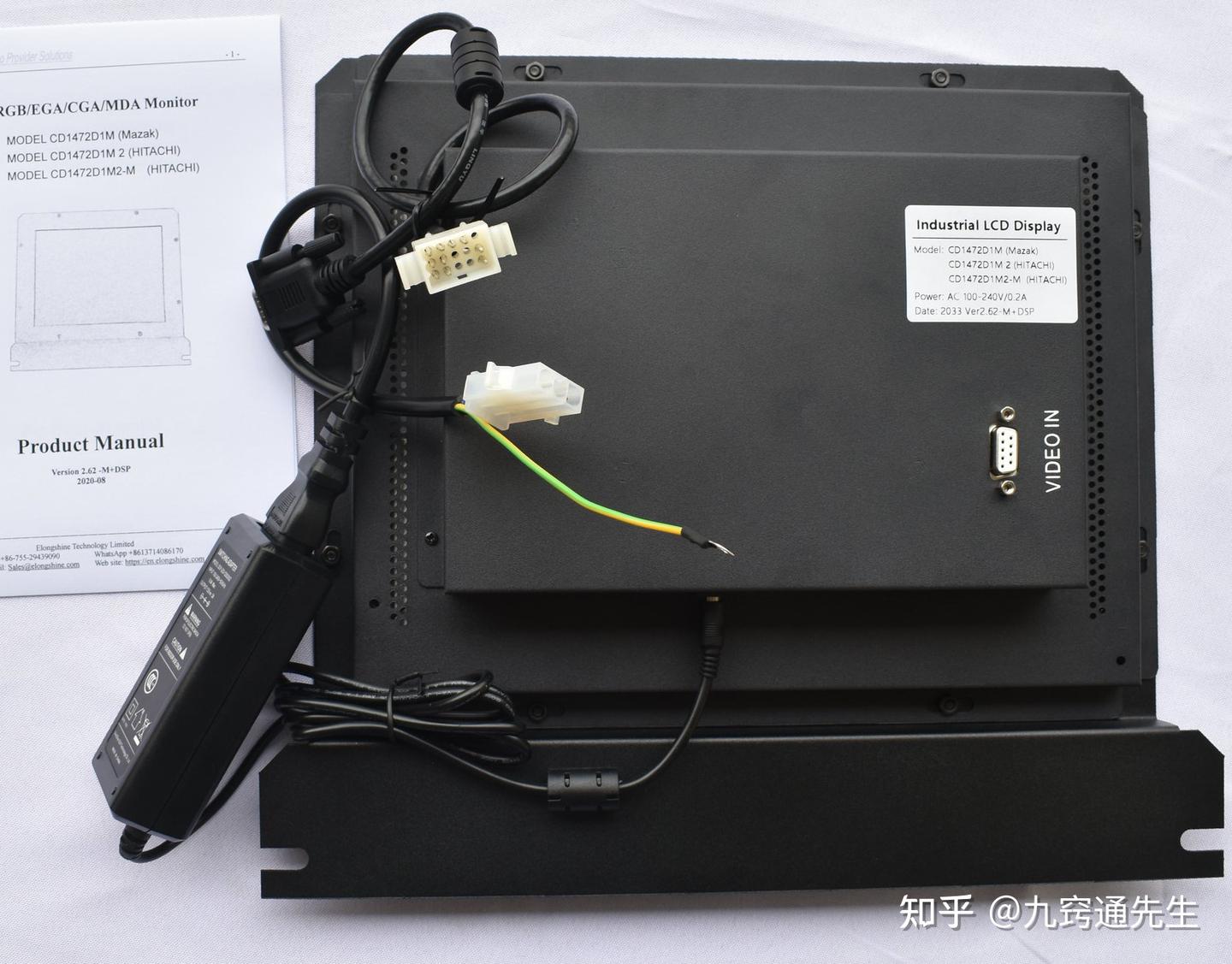

二、解决方案：CD1472-D1M 工业液晶替换套件
我们提供的 CD1472D1M 液晶替换方案，是一款专为马扎克/三菱数控系统设计的工业级 LCD 升级套件，实现直接安装、即插即用，无需修改任何机床参数。
核心优势
100% 兼容原机接口 — 信号接口、电源接口与原装 CRT 完全对应，无需改线
原位安装设计 — 外壳尺寸与原装 CD1472-D1M 一致，直接装入原有安装位置
支持 RGB/EGA/CGA/MDA 多制式信号输入 — 完美兼容 Mazatrol 各版本控制系统
工业级液晶面板 — 高亮度、宽温工作范围（0°C~50°C），适应车间恶劣环境
超低功耗 — 功耗仅约 20W（对比 CRT 的 80W+），发热量大幅降低
超长寿命 — LCD 背光寿命 50,000+ 小时，相当于连续使用 5 年以上
全球电压适配 — AC 100-240V 宽压输入，无需担心电压差异
技术参数
参数项 规格
替换对象 Hitachi CD1472D1M / CD1472D1M-2 / CD1472-D1M (Mazak)
适用系统 Mazak Mazatrol M-Plus / M1 / M2 / M32 / QT / T-Plus / T2 / T3 / T32；Mitsubishi M-Plus 等
显示尺寸 14 英寸工业 LCD
分辨率 1024×768 (XGA)
输入信号 RGB / EGA / CGA / MDA（多制式自动识别）
电源输入 AC 100~240V / 0.2A
固件版本 Ver2.62-M+DSP（持续迭代优化）

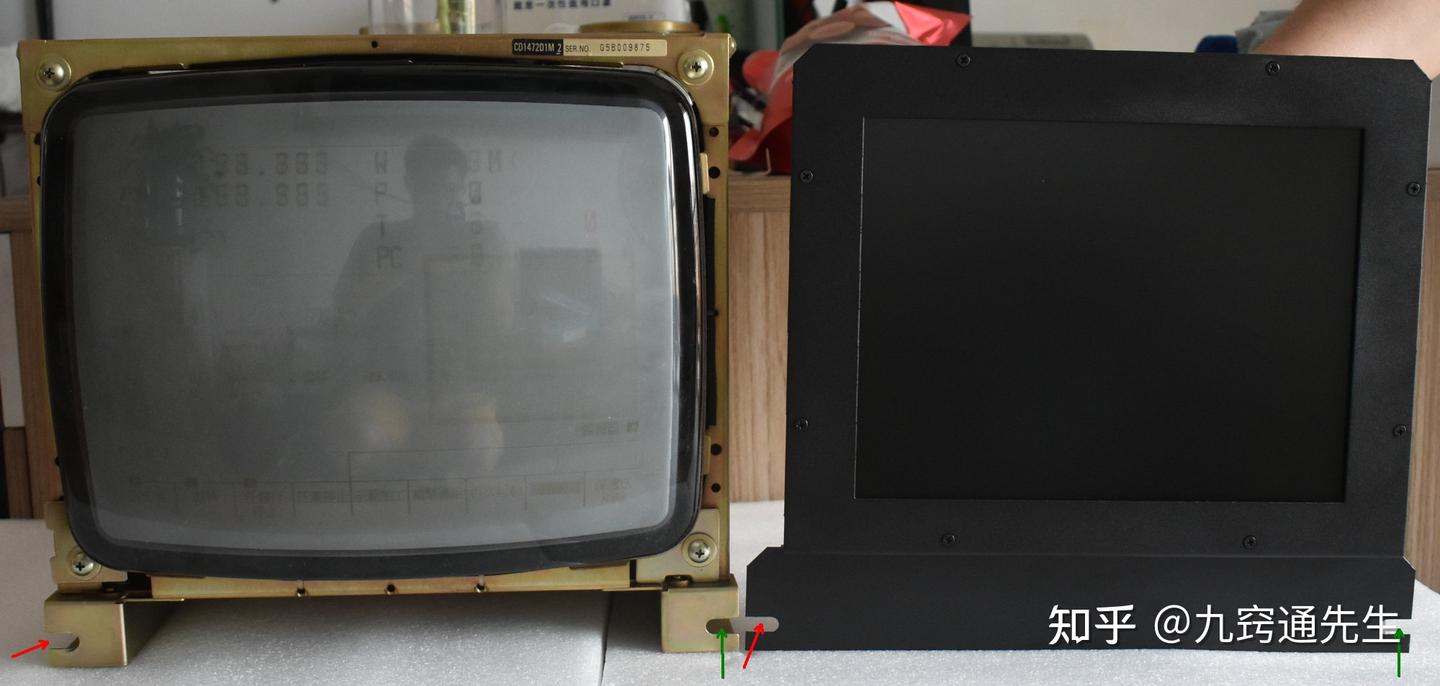

安装方式 直接替换，保留原装固定孔位（见下图 A/B 孔位）
对比：CRT 原装 vs LCD 替换
对比项 原装 CRT (CD1472-D1M) LCD 替换套件
显示技术 阴极射线管（显像管） 工业级 TFT-LCD
体积/重量 极其笨重（约 15kg+） 轻薄紧凑（约 3kg）
功耗 80W+ ≤20W
寿命 10,000~15,000 小时 50,000+ 小时
画面质量 易老化、闪烁、几何失真 稳定清晰、不闪烁
发热量 高（需散热风扇） 低（被动散热即可）
可维护性 维修困难，配件稀缺 模块化设计，易于维护
采购渠道 已停产，仅存二手库存 全新生产，现货供应

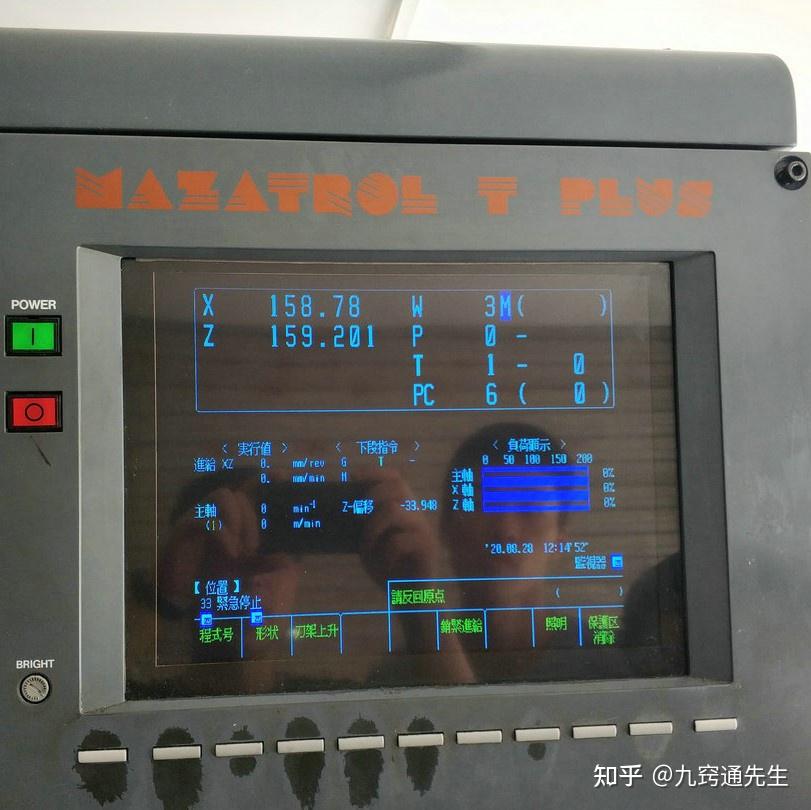

三、实际替换效果
从大量客户现场反馈来看，LCD 替换后的效果令人满意：
画面清晰度大幅提升 — 文字锐利，图形边缘平滑，操作员长时间观看不易疲劳
色彩还原准确 — 刀具轨迹、坐标系、报警信息一目了然
无启动等待 — CRT 需要预热数分钟才能正常显示，LCD 即开即亮
零调试安装 — 接上即用，无需调整行频、场频等参数
💡 客户案例：某汽车零部件加工厂，4 台马扎克车铣复合中心全部完成 CD1472-D1M → LCD 升级，单台停机时间控制在 2 小时以内，升级后设备可用率显著提升。
四、为什么选择我们的替换方案？
1. 专业专注 — 十年+ 工业显示器替换经验，累计服务超过 3,000 台数控机床
2. 成熟方案 — CD1472D1M 方案经过数百次现场验证，固件已迭代至 V2.62
3. 完整配套 — 提供产品手册、安装指南、视频教程，技术支持全程在线
4. 品质保证 — 工业级元器件选材，每台出厂前经过 48 小时老化测试
5. 售后无忧 — 提供 2 年质保，终身技术支持
五、适用场景
本替换方案适用于以下场景：
✅ 原装 CRT 显示器损坏、无法修复
✅ 画面严重老化，影响正常操作
✅ 计划设备翻新、延长机床使用寿命
✅ 备件管理需要，提前储备替代方案
✅ 二手设备采购后需更换显示器
六、快速确认清单
在订购前，请确认以下信息：
[ ] 机床品牌：Mazak（马扎克）/ Mitsubishi（三菱）
[ ] 控制系统型号：Mazatrol M-Plus / M1 / M2 / M32 / QT / T 系列
[ ] 原显示器型号标签：CD1472D1M 或 CD1472D1M-2（日立制造）
[ ] 显示器尺寸：14 英寸彩色 CRT
[ ] 接口类型：9 针 D-SUB 视频输入 + 电源接口
