FANUC A61L-0001-0093 原装9英寸CRT显示器

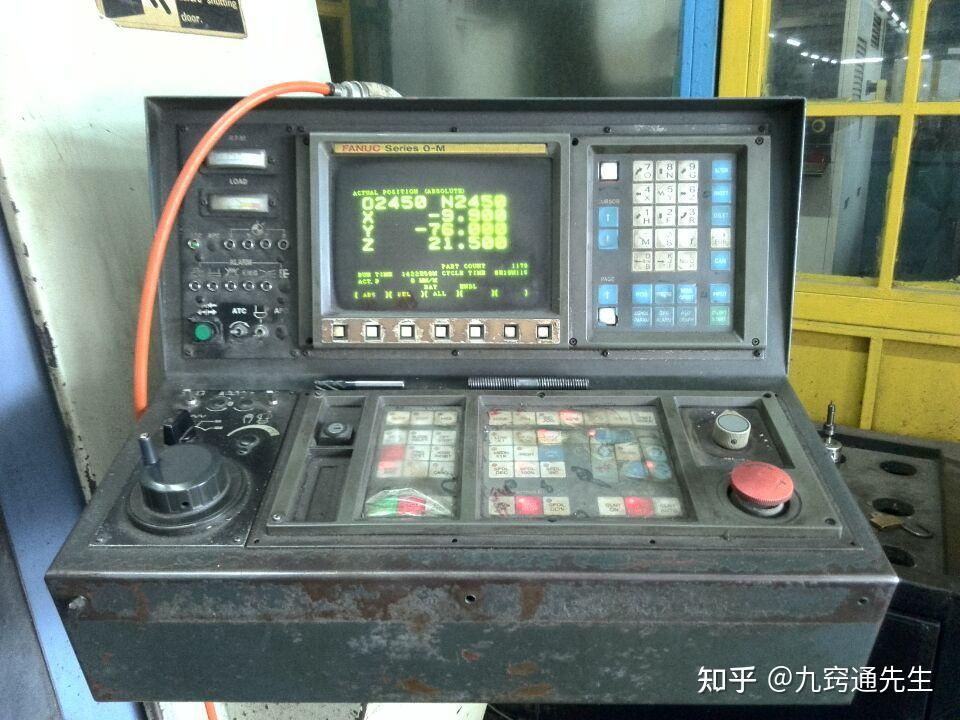

FANUC A61L-0001-0093 原装9英寸单色CRT显示器（典型老化状态）
在 FANUC 数控系统中，A61L-0001-0093 是服役量最大的 9 英寸单色 CRT 显示器型号之一，广泛配套 FANUC 0 系列、0i 系列及 OM-D 等主流数控装置。该型号采用阴极射线管技术，设计寿命约 15,000 小时，目前大量在用设备已远超设计年限，屏幕亮度衰减、画面模糊抖动等故障频发。
深圳市江图科技（KONGTO）基于十余年工业显示改装经验，推出 A61L-0001-0093 专用 LCD 液晶升级模块，实现即插即用替换——不改接线、不改参数、不动结构。本文将从产品识别、信号对接、实物安装到效果展示四个步骤，完整还原整个升级流程。
步骤一：产品型号识别与确认
动手更换显示器之前，第一件事是确认机床当前安装的 CRT 型号确为 A61L-0001-0093。型号标签位于显示器外壳侧面或背面的铭牌上。
确认要点
核对标签：铭牌上清晰印有「A61L-0001-0093」字样，同时标注 FANUC 原厂编号 KF-M7099H
确认接口：背面为 HONDA 20 针信号接口 + DC 24V 两针电源接口
确认尺寸：9 英寸单色 CRT，外壳为标准方框结构，四角螺丝固定

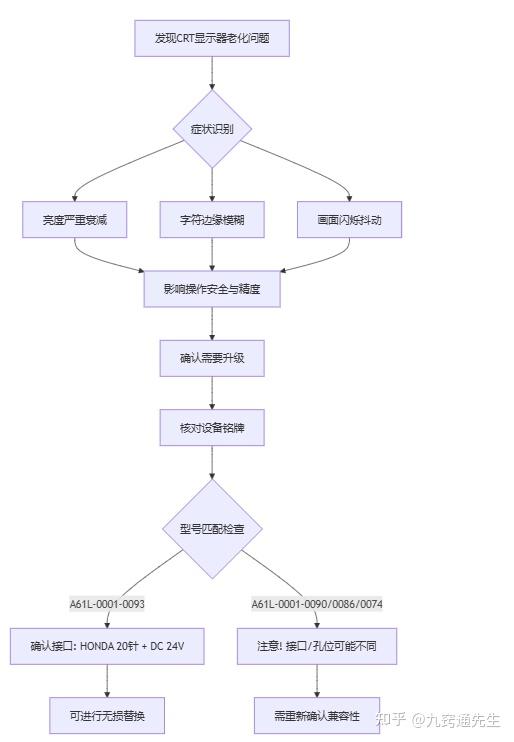

排除混用：A61L-0001-0090 / 0086 / 0074 等型号外观相似但接口和分辨率不同，请勿混淆
FANUC A61L-0001-0093 原装CRT铭牌

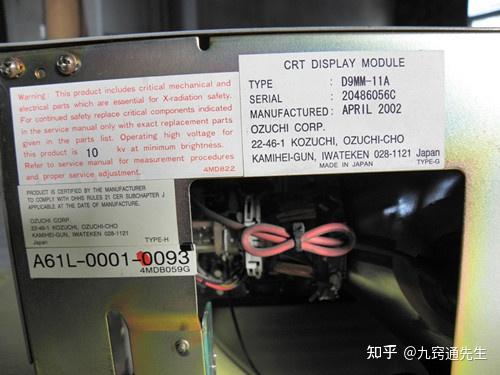

▲ 原装 CRT 铭牌：型号 A61L-0001-0093 / KF-M7099H/D9MM-11A，标签位于显示器外壳侧面
江图 LCD 升级模块识别
确认旧 CRT 型号后，取出江图科技 A61L-0001-0093 专用 LCD 升级模块，核对以下特征：
正面为工业级 TFT-LCD 液晶面板，强化玻璃保护屏，下方设有 OSD 菜单调节按键

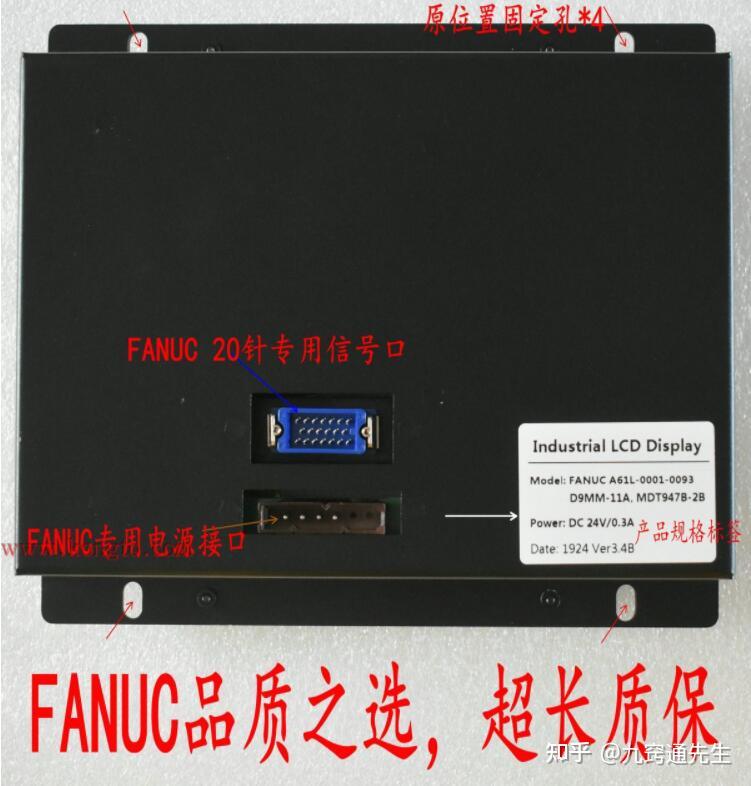

背面配备 HONDA 20 针兼容信号接口 + DC 24V 电源接口，与原 CRT 100% 兼容
外壳尺寸与原装 CRT 完全一致，安装孔位无偏差
模块贴有江图科技 KONGTO 品牌标签和型号标识
A61L-0001-0093专用LCD升级模块正面 V3.4最新款
▲ A61L-0001-0093 专用 LCD 升级模块正面（V3.4 最新款）
步骤二：新旧设备信号线路对接说明

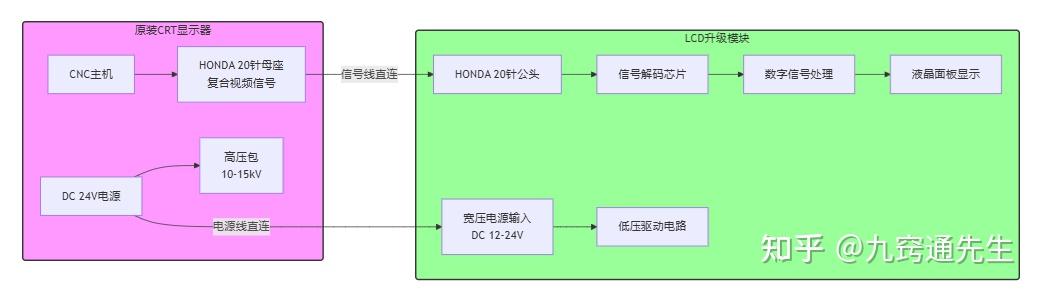

信号对接是整个升级中最关键的技术环节。好消息是：江图 LCD 升级模块采用与原装 CRT 完全相同的接口定义，信号线和电源线均为一对一直连，无需转接、无需剪线、无需跳线。
2.1 接口定义对照
接口类型 原装 CRT 江图 LCD 模块
信号接口 HONDA 20 针母座 HONDA 20 针公头（直接对插）
电源接口 DC 24V 两针端子（来自 CNC 主机） DC 12V-24V 宽压输入（自适应）
视频信号 复合视频信号（单色） 自动识别、兼容所有信号制式
外壳接地 固定螺丝接地 固定螺丝接地（一致）
2.2 实物接口对照

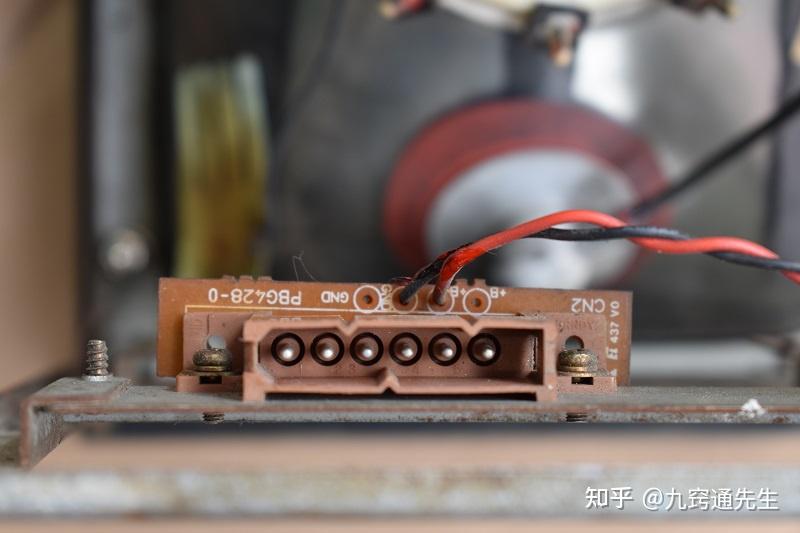

原装CRT显示器背面接口
▲ 原装 CRT 显示器背面：HONDA 20 针信号接口（下方）+ DC 24V 电源接口（上方）
⚠ 重要提示：HONDA 20 针接口具有防呆卡扣设计，插反时无法插入。听到「咔嗒」一声即表示已锁紧到位。切勿暴力插拔。
步骤三：实物安装操作步骤
整个物理安装过程约 30 分钟，仅需一把十字螺丝刀。以下为详细分步操作：
1 断电
将 CNC 系统总电源关闭，确认电气柜电源指示灯熄灭
等待至少 2 分钟，确保内部电容充分放电
有条件的建议用万用表测量电源端子，确认电压归零后再操作
2 拆卸旧 CRT
用十字螺丝刀拧下显示器外框四角的 4 颗固定螺丝
小心将 CRT 显示器从安装位取出，注意 CRT 较重（约 2-3kg），单手托住底部

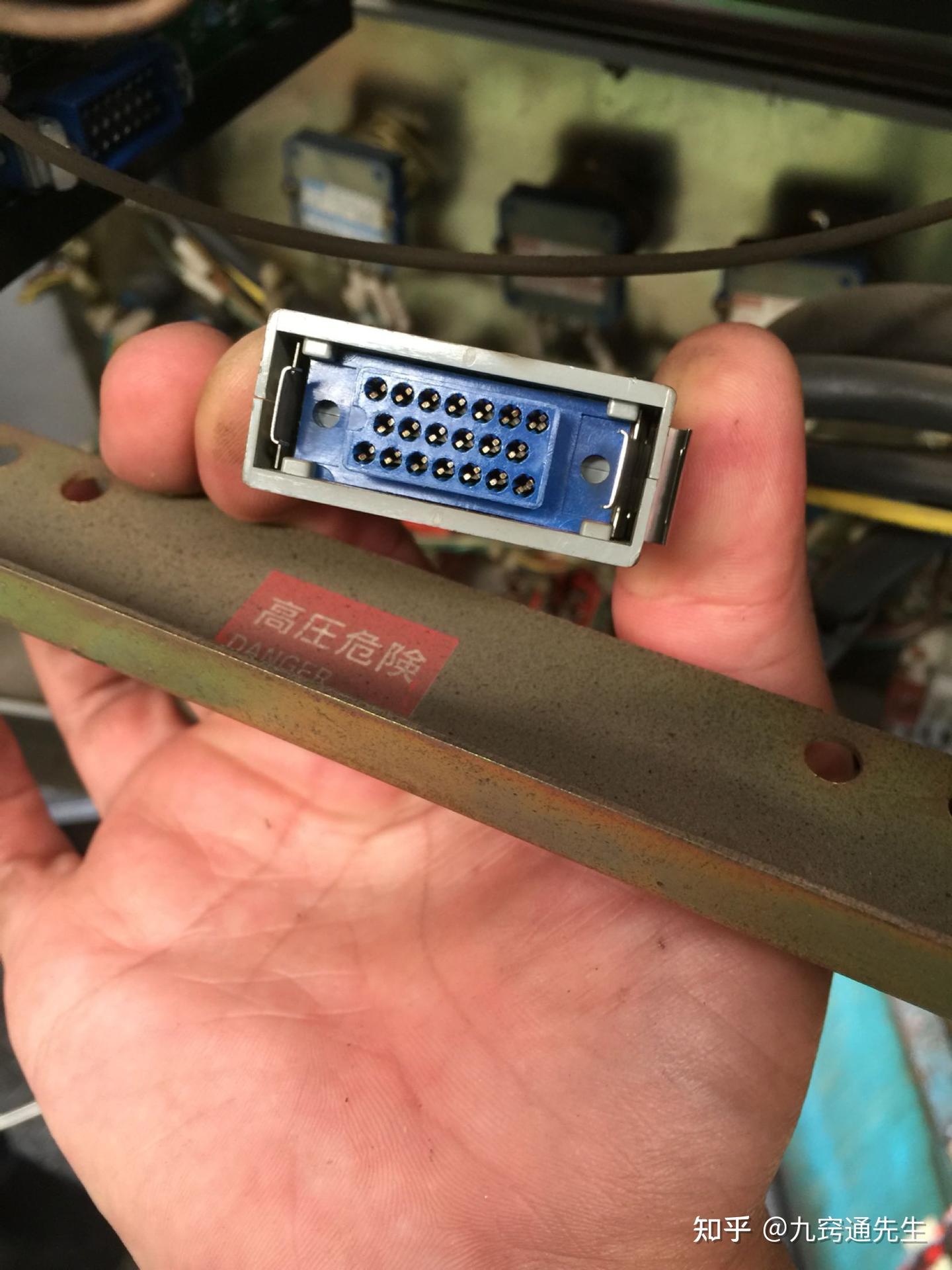

拔下背面的 HONDA 20 针信号线——按住卡扣解锁后垂直拔出
拔下 DC 24V 两针电源线
拆下的螺丝妥善保管，安装新模块时将重复使用
3 安装 LCD 升级模块
将江图 LCD 模块放入原 CRT 安装位置，对齐四个安装孔位
LCD 模块外壳设有防呆定位凸起，方向错误时无法贴合——无需担心装反
用原装螺丝将 LCD 模块四角拧紧固定，力度适中，无需过度拧紧
4 连接线缆
将 HONDA 20 针信号线对准 LCD 模块背面的信号口，听到「咔嗒」卡扣锁紧声即到位
将 DC 24V 两针电源线插入对应电源接口
检查两颗连接器是否均已锁紧到位
5 通电调试
恢复 CNC 系统总电源，开机
LCD 模块将自动识别信号并显示画面，无需任何参数设置
通过 LCD 正面面板的 OSD 菜单按键微调亮度、对比度、画面位置等参数至最佳状态

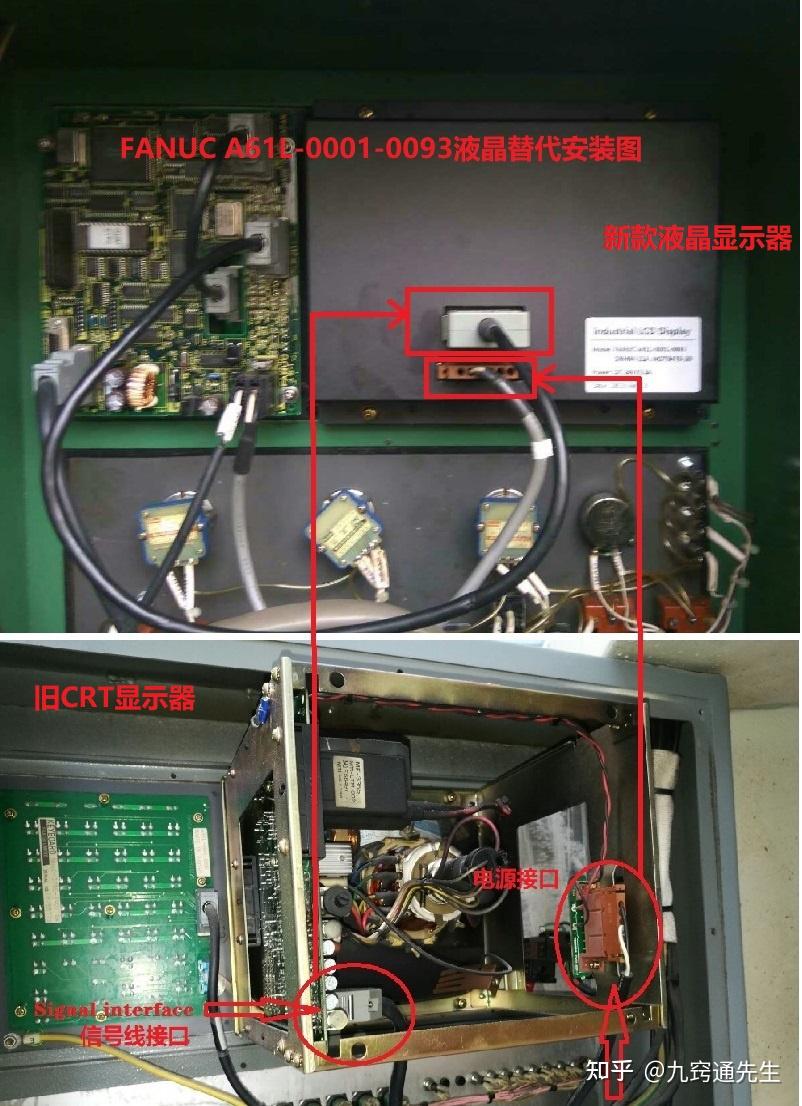

LCD模块安装过程

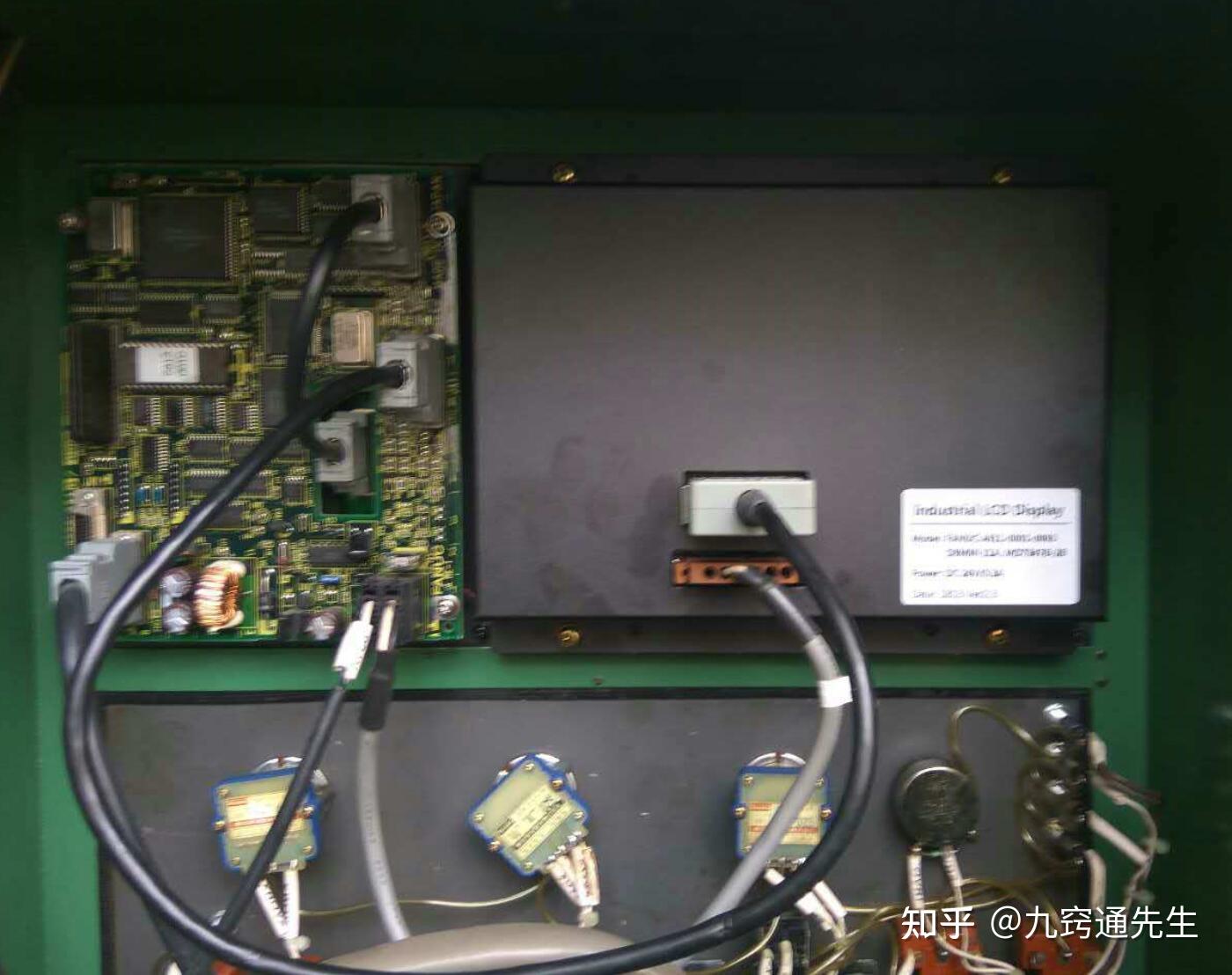

安装完成背板视角
▲ 安装完成后背板视角：信号线和电源线已规范连接，走线整洁
⚠ 注意：整个安装过程无需修改任何 CNC 系统参数，无需重新校准机床坐标系，不影响加工精度。LCD 模块与 CNC 系统完全透明兼容。
步骤四：安装完成后整机效果展示
LCD 升级完成后，显示效果对比原装 CRT 有质的飞跃。
4.1 显示效果对比
对比项目 原装 CRT 江图 LCD 升级后
亮度 200 cd/m²（新机）；老化后严重衰减 350-450 cd/m²；长久稳定
画面清晰度 聚焦不良时字符边缘模糊 像素级清晰，无虚边无重影
闪烁 50Hz 刷新率有明显闪烁感 零闪烁，长时间操作不疲劳
分辨率 640×400 800×600（更高清）
功耗 25-30W 8-12W（降低约 60%）
使用寿命 约 15,000 小时 ≥ 50,000 小时
安全性 高压包 10-15kV 漏电风险 低压 DC 24V 供电，零高压风险
4.2 开机自检确认清单
✓ 屏幕正常点亮，无黑屏、无花屏
✓ 字符显示清晰锐利，无模糊、无重影
✓ 画面无闪烁、无抖动
✓ OSD 菜单可正常调出和调节
✓ CNC 系统各项功能正常运作，无报警信息

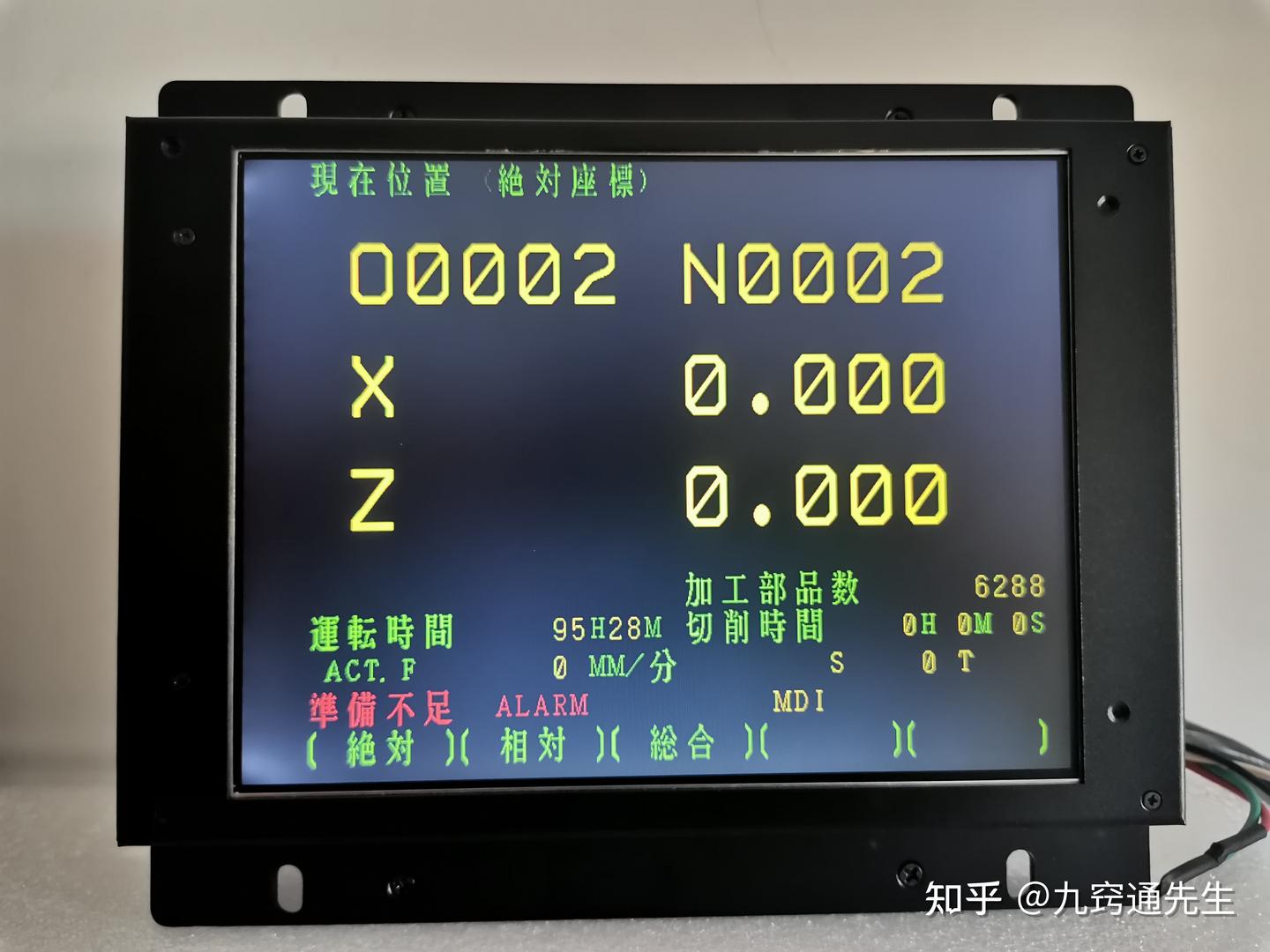

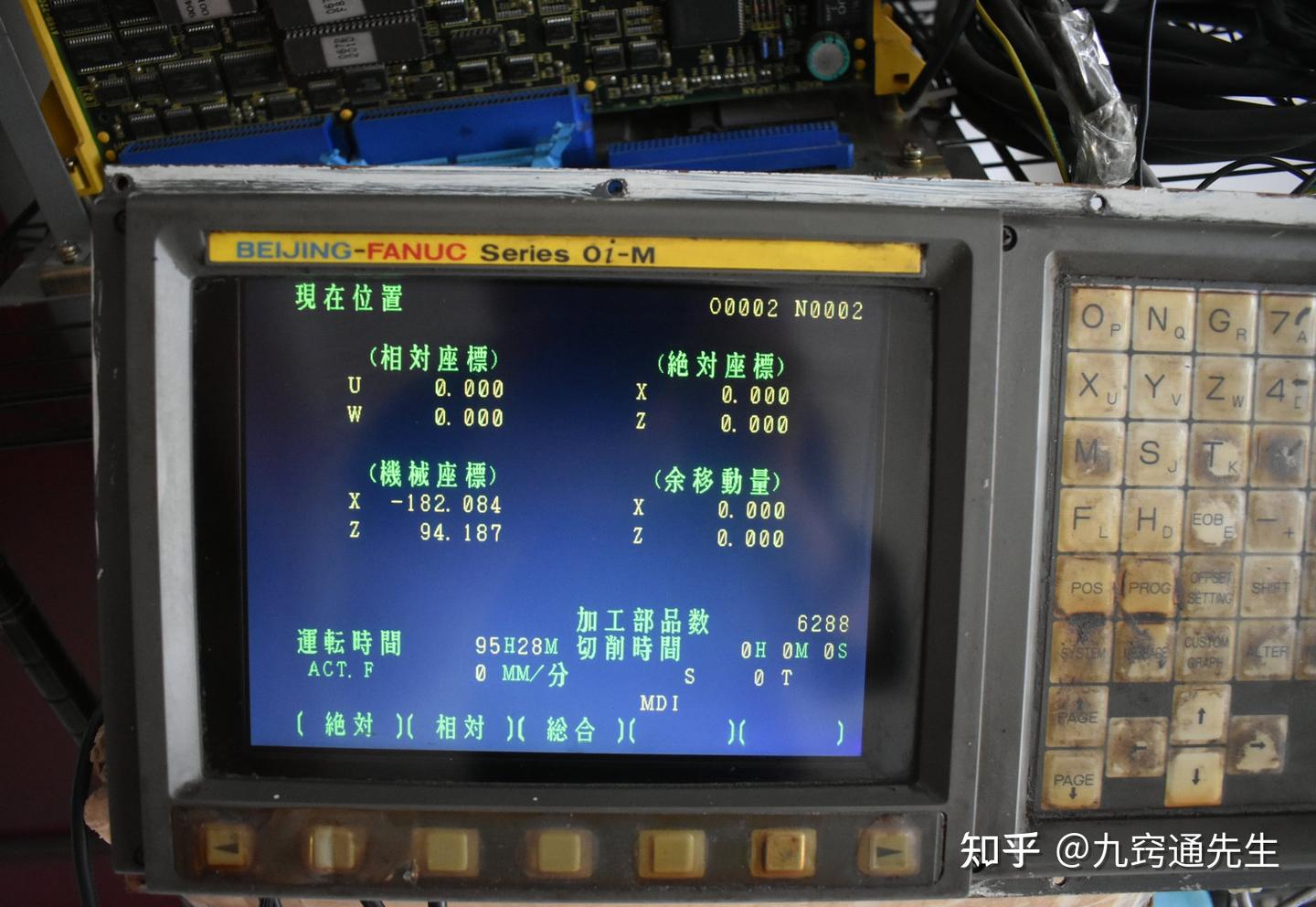

升级完成后实机效果
▲ LCD 升级完成效果：画面清晰、亮度均匀、字符边缘锐利
系统兼容性一览
本 LCD 升级方案适用于以下 FANUC 数控系统（配套 A61L-0001-0093 CRT 显示器的所有机型）：
系统系列 兼容型号 典型应用
FANUC 0 系列 0 / 0-Mate / 0-TMate 车床、铣床、磨床
FANUC 0i 系列 0i-A / 0i-B / 0i-C / 0i-D 加工中心、车床
FANUC 16i/18i/21i 16i / 18i / 21i 全系列 中高端综合加工
FANUC OM 系列 OM-D / OM-C 模具加工、铣削
机床类型 加工中心、数控车床、铣床、磨床、镗床等 — 配套 0093 CRT 即可
安装后养护建议
每 6 个月检查一次信号线和电源线接头是否松动
保持电气柜通风散热良好，避免长期 60°C 以上高温运行
可通过 OSD 菜单定期校准亮度与对比度至舒适水平
如出现显示异常，优先检查 HONDA 20 针接头是否氧化或松动
质保与服务
服务项目 具体内容
质保期 2 年免费质保（行业最长），非人为损坏免费换新
技术支持 终身免费电话 / 远程视频指导
退换政策 30 天无理由退换，不满意全额退款
物流服务 全国包邮，顺丰次日达
安装资料 免费提供安装视频教程和图文操作指南
