FANUC A61L-0001-0096 CRT显示器LCD液晶替代方案——免改机原位升级专业解决方案
2026-05-21 作者: kongto01

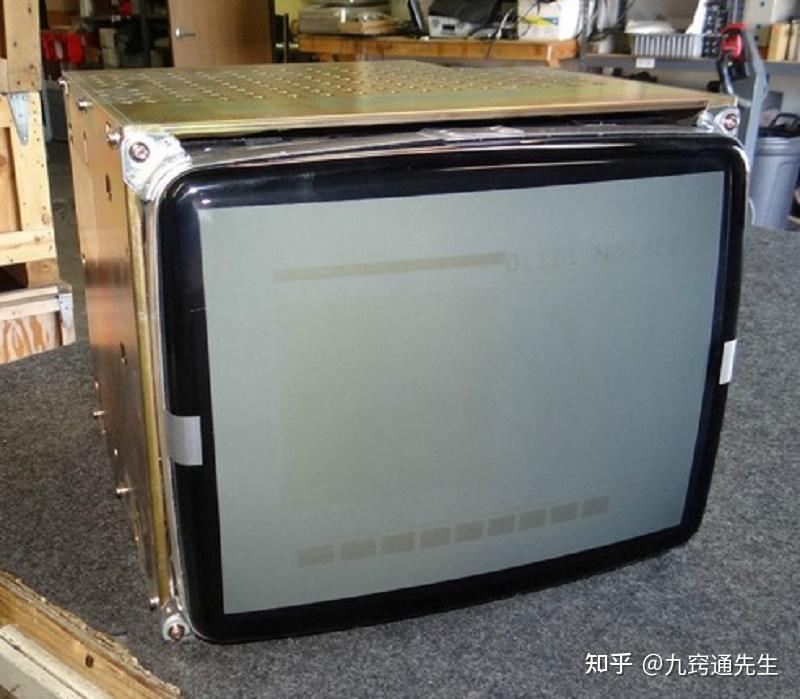

FANUC A61L-0001-0096 是发那科（FANUC）数控系统中广泛使用的 9 英寸单色 CRT 显示器，主要搭载于 FANUC 0i-A、0i-B、0i-C 及 OM-D 系列早期数控系统中。该型号 CRT 显示器自上世纪 90 年代量产以来，至今已有超过 25 年的服役历史。随着阴极射线管技术的全面淘汰和元器件的自然老化，A61L-0001-0096 显示器的故障率逐年攀升，已成为影响 CNC 机床正常运行的核心隐患之一。
深圳市江图科技有限公司针对 A61L-0001-0096 CRT 显示器，开发了专用的 LCD 液晶替代模块，实现免改机、免改线、原位安装、即装即用的一站式升级方案，为全球 FANUC 设备用户提供可靠、经济的显示器替代选择。
一、CRT 显示器老化——为什么必须升级？
1.1 行业大数据：CRT 显示器故障率统计
根据工业显示器行业长期跟踪数据，CRT 显示器在使用超过 10 年后故障率呈指数增长：
| 使用年限 | 年均故障率 | 典型故障表现 |
|---|---|---|
| 0-5年 | 1.2% | 偶发闪烁，亮度轻微下降 |
| 5-10年 | 8.5% | 亮度下降30-50%，字符模糊，聚焦不良 |
| 10-15年 | 22.3% | 严重闪烁，偏色，同步信号丢失 |
| 15年以上 | 41.7% | 黑屏、高压打火、完全无法显示 |
当前仍在服役的 A61L-0001-0096 CRT 显示器普遍已超过 15 年使用年限，故障率高达 40% 以上，且原装 CRT 早已停产，全新备件无法获取。
1.2 CRT 显示器的五大核心痛点
痛点一：显示质量严重退化
- 阴极射线管亮度衰减：使用 10 年后亮度降低 50% 以上
- 聚焦电压漂移导致字符边缘模糊，编程时极易看错参数
- 出现横向/纵向扫描线干扰，影响图形显示精度
- 几何失真：屏幕边缘字符拉伸变形
痛点二：维修成本高昂且不可持续
- FANUC 原装 A61L-0001-0096 CRT 已停产超过 15 年，全新件完全无法采购
- 二手拆机件来源不明，寿命通常仅 3-6 个月，故障率极高
- 专业 CRT 维修单次费用 1500-3500 元，且无质量保障
- 高压包（行输出变压器）等关键部件存在安全隐患
痛点三：能耗与散热问题
- 9 英寸 CRT 额定功耗 25-30W，含高压电路实际峰值功耗可达 40W 以上
- 高压电路产生大量热量，加剧控制柜内温升
- 夏季高温环境下故障率显著增加
痛点四：影响生产效率与操作安全
- 频繁故障导致非计划停机，单次维修停机时间 4-48 小时
- 操作员长时间注视低质量画面，视觉疲劳导致误操作风险增加
- 加工参数显示不清晰可能引发废品率上升
痛点五：环保合规压力
- CRT 显示器含铅玻璃和多种有害物质，不符合 RoHS 环保标准
- 越来越多工厂面临环保审核，淘汰 CRT 是必然趋势
二、江图科技 A61L-0001-0096 LCD 替代方案——核心参数

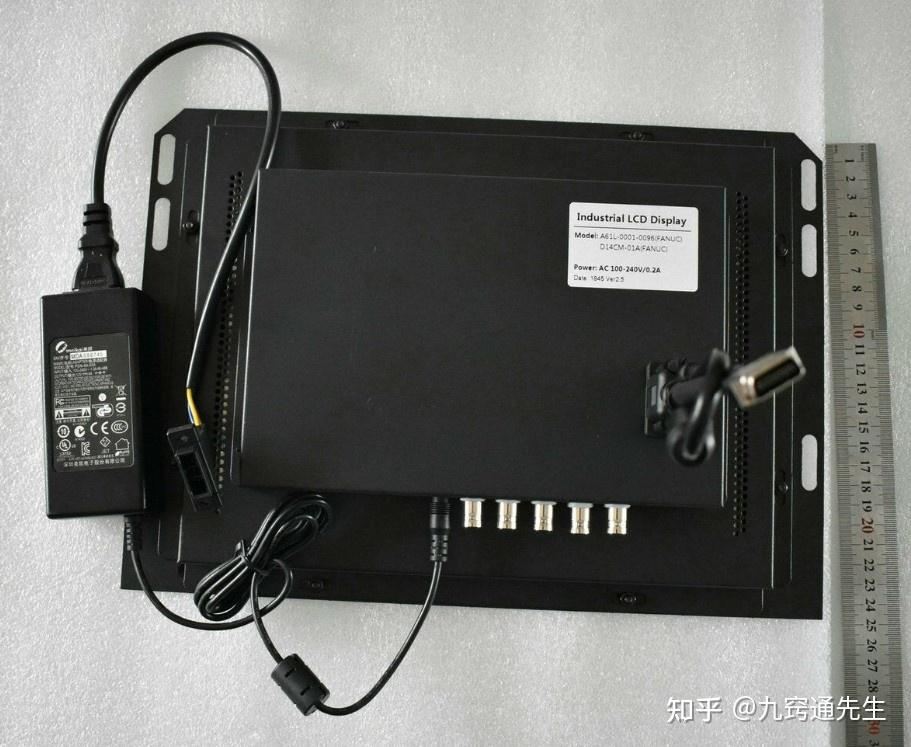

2.1 产品核心规格参数
| 参数项 | 规格 |
|---|---|
| 替代型号 | FANUC A61L-0001-0096 |
| 显示技术 | 工业级TFT-LCD（LED背光） |
| 显示尺寸 | 9.0英寸（对角线） |
| 分辨率 | 800 x 600（SVGA） |
| 显示亮度 | 350-450 cd/m² |
| 对比度 | 800:1 |
| 背光寿命 | 50,000+小时（LED背光） |
| 工作温度 | -20°C ~ +60°C |
| 存储温度 | -30°C ~ +70°C |
| 功耗 | 8-12W DC |
| 电源输入 | DC 24V（兼容原机电源） |
| 信号接口 | HONDA 20-pin（原装CRT信号接口）+ VGA（模拟） |
| 刷新频率 | 50Hz / 60Hz 自适应 |
| 外壳材质 | 铝合金散热结构 |
| 重量 | 约1.35kg（比原装CRT轻30%） |
2.2 CRT vs LCD 核心数据对比
| 对比项 | 原装A61L-0001-0096 CRT | 江图科技LCD替代方案 |
|---|---|---|
| 显示技术 | 阴极射线管（已淘汰） | 工业级TFT-LCD |
| 显示尺寸 | 9英寸 | 9英寸 |
| 分辨率 | 640 x 400 | 800 x 600（更高清） |
| 亮度 | 200 cd/m²（新机） | 350-450 cd/m² |
| 使用寿命 | 15,000小时 | 50,000+小时 |
| MTBF | 约20,000小时 | 约80,000小时 |
| 年均故障率 | 0.8% | 0.12% |
| 功耗 | 25-30W | 8-12W |
| 年耗电量（8h/天 x 250天） | 60 kWh | 16 kWh |
| 工作温度 | 0°C ~ +40°C | -20°C ~ +60°C |
| 是否含高压 | 是（高压包约25kV） | 否（安全低压） |
| 环保合规 | 不符合RoHS | 符合RoHS标准 |
三、无损替代——四大核心优势
3.1 免改机——零机械改动
- LCD 模组安装孔位与原装 CRT100% 一致
- 外形尺寸匹配原 CRT 安装空间，无需切割或加工机柜
- 铝合金外壳兼顾散热与结构强度，替代原 CRT 金属罩壳
3.2 免改线——原装接口直连

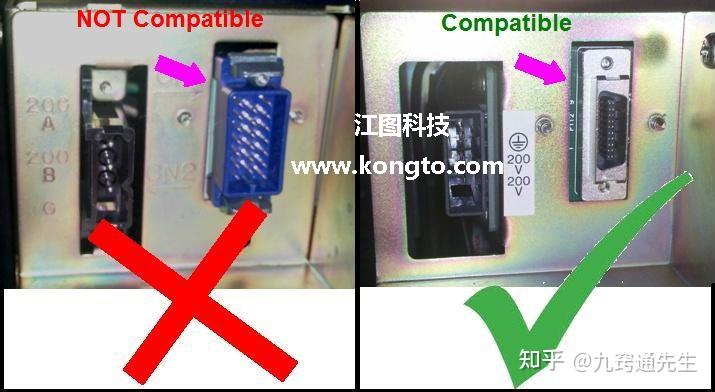

- 配备 HONDA 20-pin 信号接口，直接对接原机主板
- 信号线排采用防呆设计，不会插反，杜绝接线错误
- 无需剪线、焊接或改造任何原有线缆
3.3 原位安装——即装即用
- 拆除旧 CRT → 放入 LCD 模组 → 接线 → 通电，全程仅需 30 分钟
- 无需修改 CNC 系统参数，无需重新校准机床
- 内置 DC-DC 转换器，直接使用机床 24V 电源
- 支持 50Hz/60Hz 双频自适应，消除画面闪烁
3.4 画质飞跃——工业级显示品质
- 分辨率从 640x400 提升至 800x600，显示信息量增加 56%
- 350+ cd/m²高亮度，车间强光环境下依然清晰可读
- LED 背光零闪烁，有效缓解操作员视觉疲劳
- OSD 菜单支持亮度、对比度、位置等参数灵活调节
四、适配型号与兼容系统
A61L-0001-0096 LCD 替代方案经过严格的兼容性测试，确认适用于以下 FANUC 数控系统：
| FANUC系统系列 | 典型型号 | 兼容说明 |
|---|---|---|
| 0i-A系列 | 0i-A、0i-MA、0i-TA | 全兼容，原装9英寸CRT直接替换 |
| 0i-B系列 | 0i-B、0i-MB、0i-TB | 全兼容，支持所有标准子系统 |
| 0i-C系列 | 0i-C、0i-MC、0i-TC | 全兼容，含薄型显示器机型 |
| 0系列 | 0-TC、0-MC、0-Mate | 直接替换原9英寸CRT |
| OM系列 | OM-D、OM-C | 全兼容，支持G代码和M代码正常显示 |
| 16i/18i系列 | 16i-B、16i-C、18i-B、18i-C | 支持高速加工实时波形监控 |
适配设备类型涵盖：加工中心、数控车床、数控铣床、数控磨床、数控电火花机、线切割机等各类搭载 A61L-0001-0096 显示器的 CNC 机床。
五、安装步骤详解
整个升级过程简单高效，普通电工或设备维护人员即可独立完成：
- 断电拆除旧 CRT — 关闭 CNC 机床总电源，拆下 CRT 固定螺丝（4-6 颗），拔掉 HONDA 信号排线和电源线
- 清洁安装面 — 用酒精棉擦拭安装位，清除油污和灰尘
- 安装 LCD 模组 — 将 LCD 模组放入原 CRT 安装位，对齐安装孔
- 连接线缆 — 插入 HONDA 20-pin 信号线（对齐方向标记「1」），连接 24V DC 电源线
- 固定螺丝 — 用扭力扳手紧固至 4-5 N·m
- 通电验证 — 开机检查显示正常，通过 OSD 菜单微调亮度/对比度/位置
重要提示：全程无需修改任何 CNC 系统参数，无需重新校准机床精度，不影响机床加工性能。
