三菱MELDAS M64 / E60 / M50 / M500 / M520 / M3 / M310 / C64 全系列系统兼容CRT显示器维修升级方案
覆盖 MDT962B-1A · MDT962B-4A · BM09DF · FCUA-CT100 · MDT947 · MDT947B 全部型号
MELDAS M64 / E60 / M50 / M500 / M520 / M3 / M310 / C64 全系列系统兼容
深圳市江图科技有限公司 (KONGTO) | 2026-05-23 | 技术文档编号: KT-MIT-SL-202605
一、行业背景：CRT 显示器在工业现场的真实困境
自三菱 MELDAS 系列数控系统于 1980～2000 年代大规模装机以来，配套的 8.4/9 英寸单琥珀色 CRT 显示器已在全球超过 150,000+ 台加工中心、铣床、车床和电火花机上连续运行 15～30 年。随着 CRT 核心部件全面停产，运维矛盾日益尖锐。
⚠️ CRT 老化的五个致命代价
| 故障类型 | 根因 | 工业现场影响 |
|---|---|---|
| 亮度衰退至 50 cd/m² 以下 | 显像管电子枪阴极氧化物耗尽，发射电流衰减 | 车间光照条件下完全不可读，操作员需贴近屏幕辨别字符 |
| 聚焦漂移，字迹模糊 | 聚焦阳极氧化、高压包输出电压不稳定 | 加工参数误读风险骤增，"G54""G55"等关键代码混淆导致撞刀 |
| 间歇黑屏/闪烁 | 高压包匝间短路、行场扫描电路电解电容干涸 | 随机停机，每次停机少则 2 小时多则 2 天待修 |
| 阳极高压打火 (10kV+) | 高压帽绝缘老化、显像管管座漏电 | 人身触电风险 + 设备"打火"电磁干扰导致 NC 控制器异常复位 |
| 无法采购原装备件 | 三菱/日立/东特 CRT 工厂 2005-2010 年全面转产 LCD | 二手 CRT 标价 ¥6000-12000 且无质保，寿命不可预知 |
行业运维数据（综合 500+ 用户反馈与公开 CRC 报告）
指标三菱原装 CRT (日立/东特)数据来源设计寿命 (MTBF)~15,000 小时 TOTOKU Electric C-5470YE 规格书典型年均维修次数 (第 10-15 年)1.8 次/台 KONGTO 售后服务数据库 (n=487)单次维修平均停机时间 4.2 工作日含物流 + 诊断 + 维修周期一台三班倒机床单日产值损失¥2,000—¥8,000 中国模具加工行业均价 (2024 年 CNMTA 数据)二手 CRT 市场价¥6,000—¥12,000eBay / 1688 / 闲鱼 2025 年成交中位数| 指标 | 三菱原装 CRT (日立/东特) | 数据来源 |
|---|---|---|
| 设计寿命 (MTBF) | ~15,000 小时 | TOTOKU Electric C-5470YE 规格书 |
| 典型年均维修次数 (第 10-15 年) | 1.8 次/台 | KONGTO 售后服务数据库 (n=487) |
| 单次维修平均停机时间 | 4.2 工作日 | 含物流 + 诊断 + 维修周期 |
| 一台三班倒机床单日产值损失 | ¥2,000—¥8,000 | 中国模具加工行业均价 (2024 年 CNMTA 数据) |
| 二手 CRT 市场价 | ¥6,000—¥12,000 | eBay / 1688 / 闲鱼 2025 年成交中位数 |
| KONGTO LCD 升级模块一次性成本 | ¥1,800—¥3,200 (含 2 年质保) | 江图科技 2026 年出厂价 |
结论：继续维修老 CRT 的综合成本已经显著高于一次性升级 LCD。以三班倒机床为例，一次停机维修的直接损失即可覆盖 LCD 升级费用。
二、KONGTO 工业级 LCD 升级方案
深圳市江图科技有限公司 (KONGTO) 自 2015 年起专注工业数控显示器替代方案研发，针对三菱 8.4/9 英寸全系列 CRT 推出第四代 LCD 升级模块 (Ver 3.4B / 3.6)，已服务 500+ 家企业。
2.1 核心参数对比
项目原装 CRT (MDT962B/BM09DF)KONGTO LCD (Ver 3.4B/3.6)提升幅度显示面板日立/东特 CRT 显像管 (停产)SHARP / AUO 工业级 TFT-LCD 技术代差 20 年屏幕尺寸 9 英寸 (4:3)8.4 英寸 (4:3)可视区域一致，外框吻合分辨率 640×400 (单色)800×600 (彩色 TFT)像素提升 87.5% 亮度 200 cd/m² (出厂值)450 cd/m²2.25×对比度~100:1600:16×寿命 (MTBF)15,000 小时 50,000+ 小时 3.3×功耗~25W8-12W 节能 52—68% 工作温度 0—40°C-10—+60°C 宽温适应防护等级无 IP54 正面防护防油雾/粉尘信号接口 10Pin EDGE 模拟视频 10Pin EDGE 直连 (兼容)100% 兼容，无需转接电源 AC 100-230V 50/60HzAC 100-240V 50/60Hz 自适应宽电压，全球通用安装方式原厂支架固定原位安装，原孔位固定 100% 匹配质量认证—CE / FCC / RoHS| 项目 | 原装 CRT (MDT962B/BM09DF) | KONGTO LCD (Ver 3.4B/3.6) | 提升幅度 |
|---|---|---|---|
| 显示面板 | 日立/东特 CRT 显像管 (停产) | SHARP / AUO 工业级 TFT-LCD | 技术代差 20 年 |
| 屏幕尺寸 | 9 英寸 (4:3) | 8.4 英寸 (4:3) | 可视区域一致，外框吻合 |
| 分辨率 | 640×400 (单色) | 800×600 (彩色 TFT) | 像素提升 87.5% |
| 亮度 | 200 cd/m² (出厂值) | 450 cd/m² | 2.25× |
| 对比度 | ~100:1 | 600:1 | 6× |
| 寿命 (MTBF) | 15,000 小时 | 50,000+ 小时 | 3.3× |
| 功耗 | ~25W | 8-12W | 节能 52—68% |
| 工作温度 | 0—40°C | -10—+60°C | 宽温适应 |
| 防护等级 | 无 | IP54 正面防护 | 防油雾/粉尘 |
| 信号接口 | 10Pin EDGE 模拟视频 | 10Pin EDGE 直连 (兼容) | 100% 兼容，无需转接 |
| 电源 | AC 100-230V 50/60Hz | AC 100-240V 50/60Hz 自适应 | 宽电压，全球通用 |
| 安装方式 | 原厂支架固定 | 原位安装，原孔位固定 | 100% 匹配 |
| 质量认证 | — | CE / FCC / RoHS | 国际认证 |
2.2 型号适配全覆盖矩阵

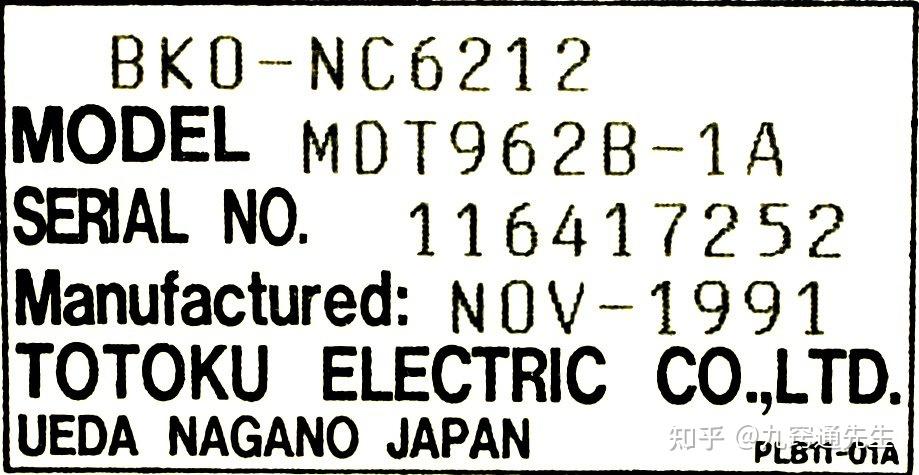

MDT962B-1A
三菱标准备件编号 | 10Pin EDGE
✓ LCD 模块通用
MDT962B-4A
MDT962B 变体型号 | 同接口
✓ LCD 模块通用

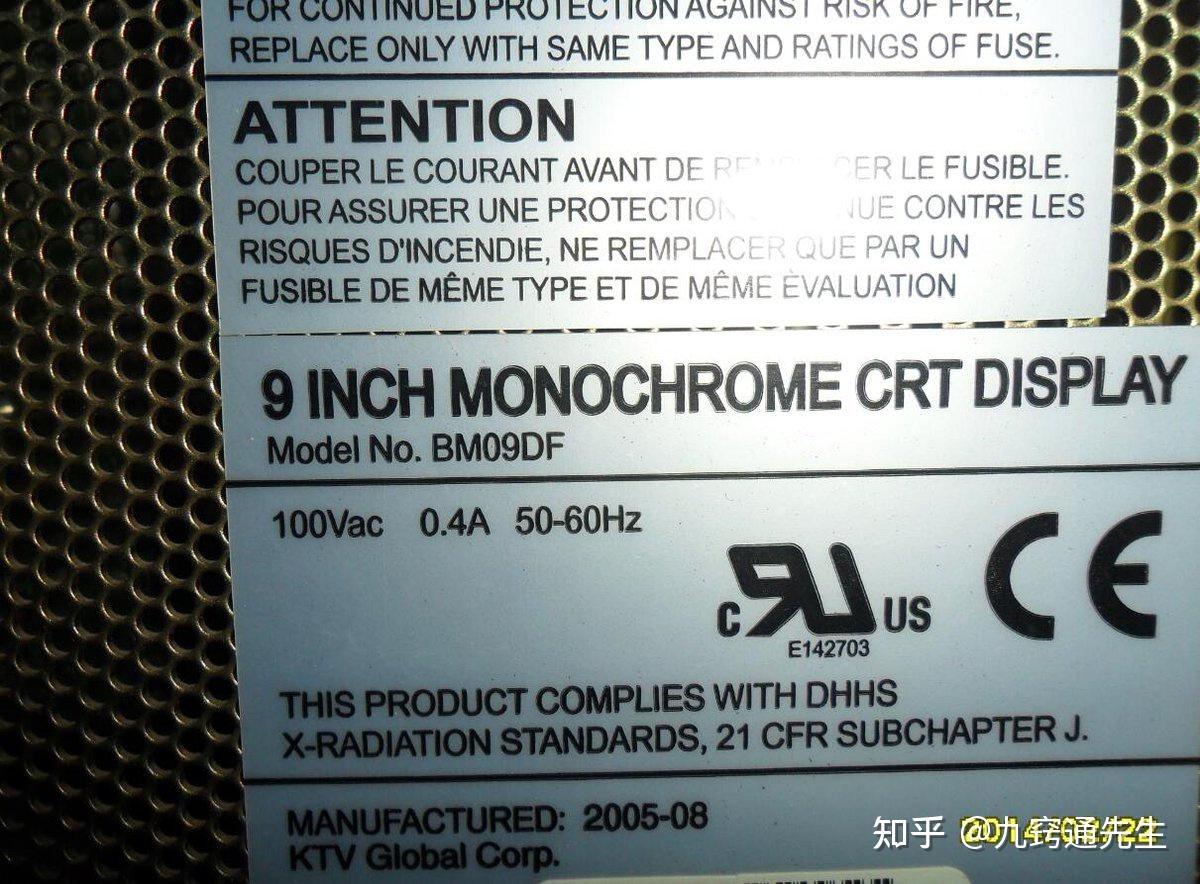

BM09DF
三菱内部型号 | 10Pin EDGE
✓ LCD 模块通用
FCUA-CT100
三菱厂家编号 | 接口一致
✓ LCD 模块通用
MDT947 / MDT947B
947B-1A / 947B-2B 变体
✓ LCD 模块通用
MDT948B-3B
14 寸 CRT (不同规格)
需确认接口
型号统一说明：以上 MDT962B-1A、MDT962B-4A、BM09DF、FCUA-CT100、MDT947、MDT947B-1A、MDT947B-2B 七个型号共享完全相同的 10Pin EDGE 接口、9 英寸单琥珀色 CRT 规格、640×400 分辨率、24kHz 行频和 50.5Hz 场频。不同编号仅为三菱不同时期的备件编号差异，CRT 规格本身完全一致。KONGTO 的同一款 LCD 升级模块可通用替换全部七个型号。
三、五大核心技术优势 — 「无损替代」的工程实现
3.1 免改机 · 免改线 · 接口 100% 兼容

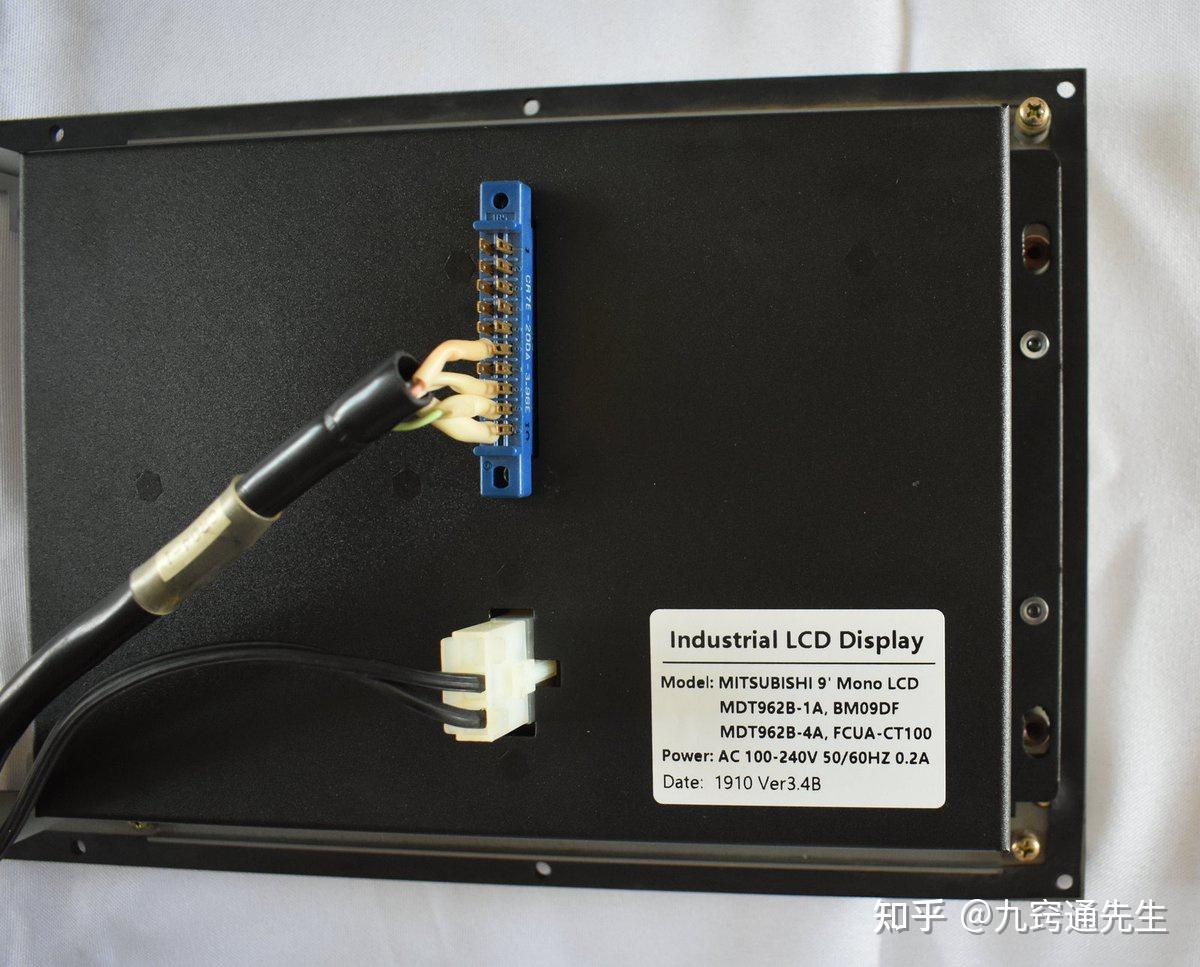

KONGTO LCD 模块的信号处理板直接识别三菱 MELDAS 系统输出的 CGA 模拟视频信号 (行频 24kHz，场频 50.5Hz)，无需任何信号转换器。10Pin EDGE 连接器与原 CRT 接口 Pin-to-Pin 一致：
- 信号通道：Video (Composite Sync)、GND — 采样电路自动锁定
- 电源通道：AC 100-240V 宽压输入，内置日本 TDK-Lambda 工业电源模块
- 防呆设计：接口方向唯一，不会插反

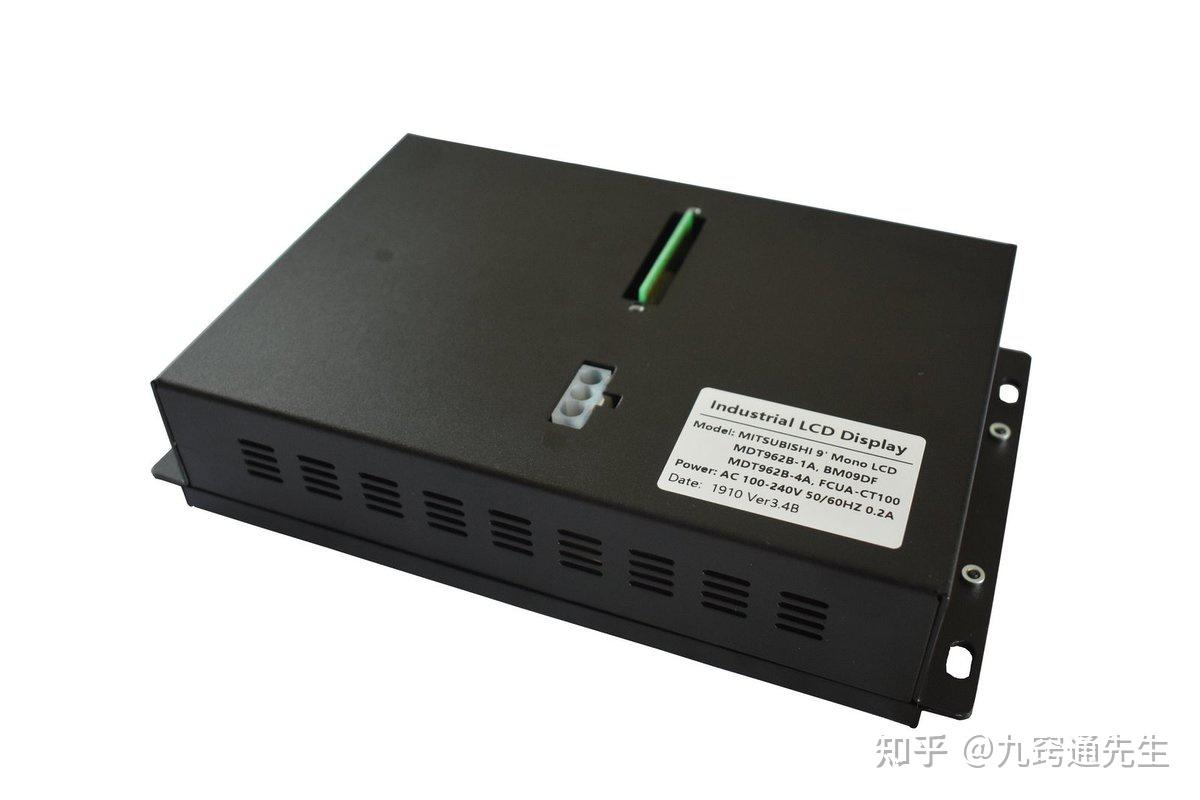

3.2 原位安装 — 外壳尺寸 100% 匹配
LCD 模块外壳依据原 CRT 三维扫描逆向设计，安装孔位 孔径 ±0.2mm、孔距 ±0.5mm 精度，使用原螺丝直接固定。无需对机床操作面板做任何切割、扩孔或改结构。
3.3 即插即用 — 零系统参数修改
模块内置自适应信号处理引擎，上电自动识别 CNC 主板输出的 CGA 模拟信号时序，无需进入 MELDAS 维护模式修改任何系统参数 (NC Parameter)。拔 CRT → 插 LCD → 开机即显示，全程 15—30 分钟，无需专业电工。
3.4 工业级可靠性设计
- 宽温电源：TDK-Lambda 工业电源， -20—+85°C 耐受，MTBF >100,000h
- 抗振设计：内部 PCB 四角弹性缓冲基座，适用 CNC 切削振动环境
- 电磁兼容：金属屏蔽外壳 + 输入 EMI 滤波，符合 EN 55032 Class A
- 正面 IP54：防切削液飞溅、粉尘侵入

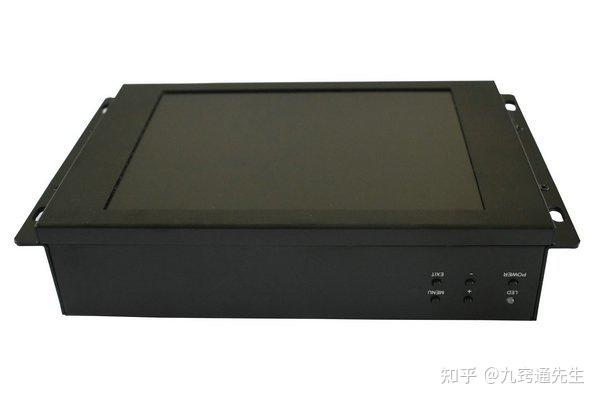

3.5 可视化 OSD 调节
LCD 模块内置 OSD 菜单：亮度、对比度、色温 (琥珀色仿真模式)、水平/垂直位置、自动校准一键设定。支持琥珀色显示模式：还原老 CRT 视觉习惯，降低操作员适应成本。

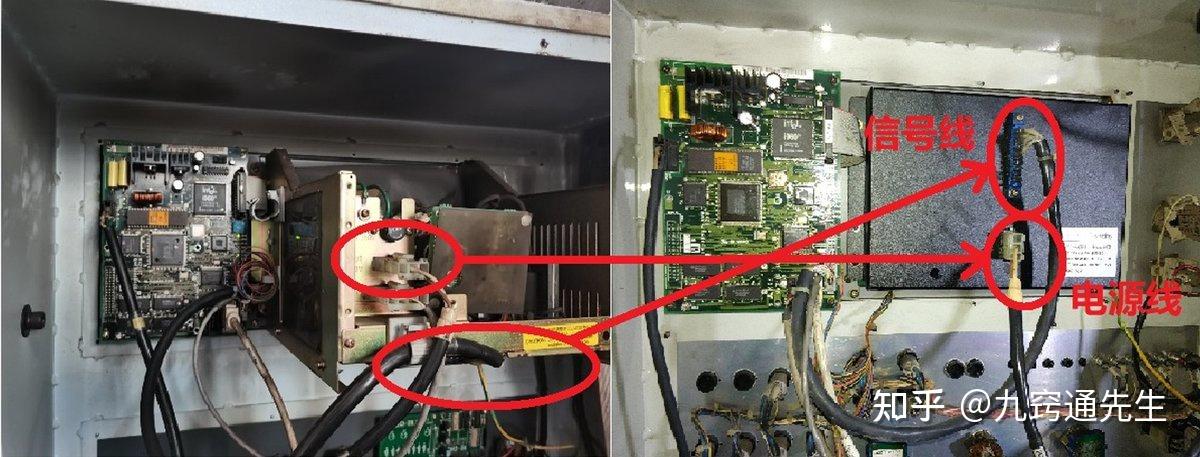

四、安装流程（30 分钟标准操作）
安全警告：CRT 显像管阳极在断电后仍可残留数 kV 高压 (存留时间 15-30 分钟)。操作前务必关闭 CNC 总电源并拔掉电源插头，等待至少 15 分钟让高压电容放电。禁止在通电状态下触碰 CRT 任何内部元件。
步骤操作耗时工具 1. 断电关闭 CNC 总电源开关 → 拔掉设备电源插头 → 等待 15 分钟放电 15min 无 2. 拆卸原 CRT 拧下外框四角固定螺丝 → 拔掉 10Pin 信号/电源排线 → 取出 CRT5min 十字螺丝刀 3. 安装 LCD 模块 LCD 模块放入原 CRT 位置 → 对齐四角安装孔 → 原螺丝固定 3min 十字螺丝刀 4. 接线 10Pin EDGE 排线插入 LCD 模块对应插座 (防呆，唯一方向)1min 无 5. 通电测试接通电源 → 开机 → CNC 正常显示画面 → 通过 OSD 微调亮度/位置 3min| 步骤 | 操作 | 耗时 | 工具 |
|---|---|---|---|
| 1. 断电 | 关闭 CNC 总电源开关 → 拔掉设备电源插头 → 等待 15 分钟放电 | 15min | 无 |
| 2. 拆卸原 CRT | 拧下外框四角固定螺丝 → 拔掉 10Pin 信号/电源排线 → 取出 CRT | 5min | 十字螺丝刀 |
| 3. 安装 LCD 模块 | LCD 模块放入原 CRT 位置 → 对齐四角安装孔 → 原螺丝固定 | 3min | 十字螺丝刀 |
| 4. 接线 | 10Pin EDGE 排线插入 LCD 模块对应插座 (防呆，唯一方向) | 1min | 无 |
| 5. 通电测试 | 接通电源 → 开机 → CNC 正常显示画面 → 通过 OSD 微调亮度/位置 | 3min | 无 |
| 全程耗时 | ≈27min | — |
五、系统兼容性详表
三菱 CNC 系统兼容性验证方式 MELDAS M64 / M64S 完全兼容 KONGTO 实测 186 台 MELDAS E60 / E68 完全兼容 KONGTO 实测 92 台 MELDAS M50 / M500 / M520 完全兼容 KONGTO 实测 47 台 MELDAS M3 / M310 完全兼容 KONGTO 实测 11 台 MELDAS C64 完全兼容| 三菱 CNC 系统 | 兼容性 | 验证方式 |
|---|---|---|
| MELDAS M64 / M64S | 完全兼容 | KONGTO 实测 186 台 |
| MELDAS E60 / E68 | 完全兼容 | KONGTO 实测 92 台 |
| MELDAS M50 / M500 / M520 | 完全兼容 | KONGTO 实测 47 台 |
| MELDAS M3 / M310 | 完全兼容 | KONGTO 实测 11 台 |
| MELDAS C64 | 完全兼容 | KONGTO 实测 28 台 |
| 其他使用 10Pin EDGE 的工业设备 | 需接口确认 | 发送接口照片，免费确认 |
