UGR可以测量吗？
夜间开车，氛围灯氛围感拉满，但亮度过高、分布不均就会变成 “隐形杀手”——轻则视觉疲劳，重则干扰视线、引发事故。随着《乘用车用氛围灯技术要求》团体标准落地，UGR 统一眩光指数成为座舱光安全的核心考核项。今天从标准要求、测试差异、实测方案，一次性讲透车载眩光检测。
一、为什么氛围灯必须测 UGR？团体标准怎么要求？
智能座舱里，仪表屏、中控屏、氛围灯、按键灯密集排布，夜间暗环境下极易形成不舒适眩光。
中国汽车工程学会牵头制定的《乘用车用氛围灯技术要求》明确：
• 采用 UGR 统一眩光指数评价座舱眩光
• 暗环境下氛围灯 UGR≤16 为合格
• UGR≤19 为眩光临界阈值，超过即影响驾驶安全
UGR 到底是什么？
UGR（Unified Glare Rating）是国际照明委员会 CIE 推出的不舒适眩光量化指标，核心公式：UGR=8lg[0.25/Lb×Σ(Lα²·ω/P²)]
• Lb：背景亮度
• Lα：光源在视线方向的亮度
• ω：光源对人眼形成的立体角
• P：位置指数
简单说：光源越亮、离视线越近、背景越暗，UGR 越高，眩光越严重。
二、座舱眩光≠道路眩光，测试逻辑完全不同
很多人混淆“座舱眩光” 与 “道路眩光”，两者评价指标、场景、方法天差地别：
| 对比维度 | 座舱内眩光（氛围灯/屏显） | 道路眩光（大灯/路灯） |
|---|---|---|
| 核心指标 | UGR（不舒适眩光） | TI 阈值增量（失能眩光） |
| 关注重点 | 夜间暗舱、多光源、HDR 屏、反射干扰 | 对向车强光、路面光幕、视觉辨识下降 |
| 光源特点 | 小面积、多数量、非均匀、近距离 | 大功率、远距离、规则配光 |
| 评价标准 | CIE 232、氛围灯团体标准 | ECE R123、GB 道路照明规范 |
| 测试场景 | 整车暗室、实车路测、驾驶员眼点 | 路面照度、眩光对视觉功能影响 |
| 关键难点 | 多光源叠加、反射眩光、像素级亮度差异 | 远距离配光、环境光干扰 |
一句话总结：
道路眩光看 “能不能看清路”
座舱眩光看 “舒不舒服、扰不扰视线”
氛围灯属于典型座舱眩光，必须用 UGR 评价。
三、传统 UGR 算不准座舱？我们用像素级成像法解决
传统 CIE 117 UGR（几何/查表法）只适合室内均匀灯具，用在车载多光源、HDR 屏显场景误差极大：
• 把整块光源当 “均匀面”，忽略高亮区
• 几何近似算立体角，不匹配鱼眼视角
我们的方案：基于 CIE 232 的像素积分成像法
严格遵循 CIE 232 标准，以像素级立体角积分实现高精度 UGR 计算：
• 基于亚像素级别的高精度标定保证像素立体角ω的准确性
• 逐像素计算亮度、立体角 ω、逐像素累加眩光贡献，真实还原复杂光源分布
• 不规则高亮区域自动检测，完美适配中控屏、仪表、氛围灯等多光源复杂场景
四、车载 UGR 眩光检测软件：一站式解决方案
1. 核心算法能力
• 严格遵循 CIE 232，像素级积分，UGR 精度满足车载认证
• 支持整体发光区/局部光源双评估模式，自带高亮区检测
• 动态路测工况下保持高一致性、可重复
2. 数据处理与可视化
• 支持 4K 图像实时处理，单帧最快 0.6 秒
• 多维度对比：不同路况、光照、车速下眩光水平
• 自动生成 PDF/Excel 标准化报告，直供车企研发与认证

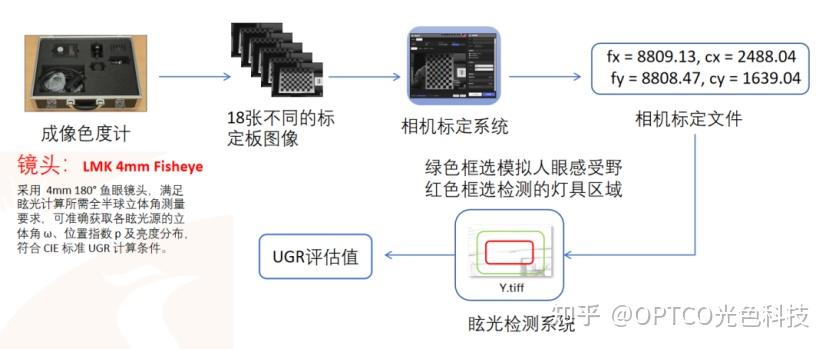

3. 工程化落地
• 兼容 LMK、Radiant 等主流成像色度计
• 180° 鱼眼镜头，满足全半球立体角测量
• 提供 API/SDK，快速对接车企现有测试平台

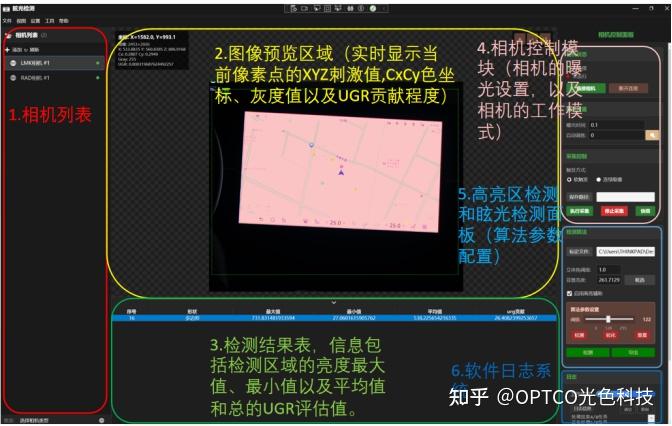

4. 软件界面亮点
• 相机控制 + 实时图像预览
• 像素级 XYZ、CxCy、灰度、UGR 贡献实时显示
• 检测结果表：max/min/avg 亮度 + 总 UGR 一键输出
• 高精度相机标定，重投影误差 <0.3 像素

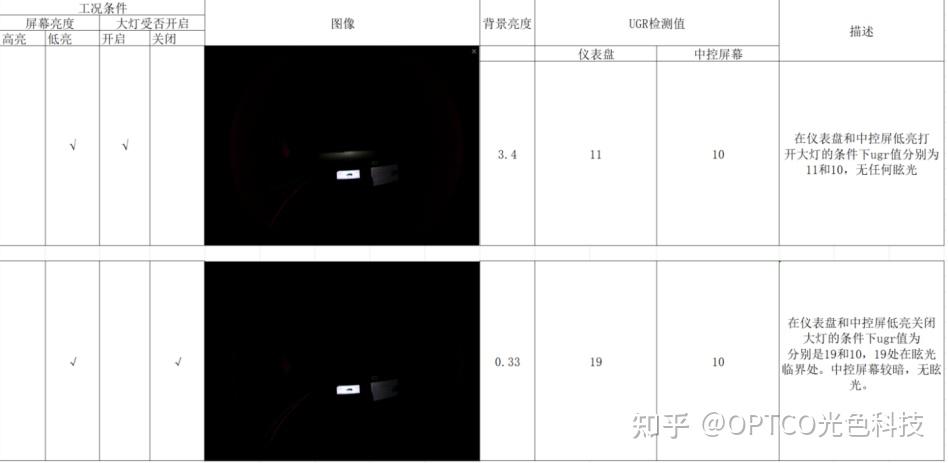

五、实测案例：中汽研座舱眩光验证
测试对象：仪表盘、中控屏、氛围灯
工况变量：屏幕亮度、大灯开关（改变背景亮度）
关键结论：
• 低亮 + 开大灯：UGR≈10–11，无眩光
• 低亮 + 关大灯：仪表 UGR≈19（临界），中控≈10（安全）
直接验证方案在实车多工况下的可靠性。
六、总结
• 氛围灯团体标准强制要求：UGR≤16
• 座舱眩光用 UGR，道路眩光用 TI，不可混用
• 传统 UGR 不适合车载，CIE 232 像素积分法更准
• 一站式软件：高精度 + 快速出报告 + 易集成，覆盖研发—认证全流程
