Sony a7R VI 将于 2026 年 5 月上市，最新高可信度参数曝光，如何评价？

这个传闻应该是基于消息源给出索尼A7R6是6700万像素，而此前"恰巧"有索尼有一款IMX01C的CMOS的规格参数白皮书泄露。

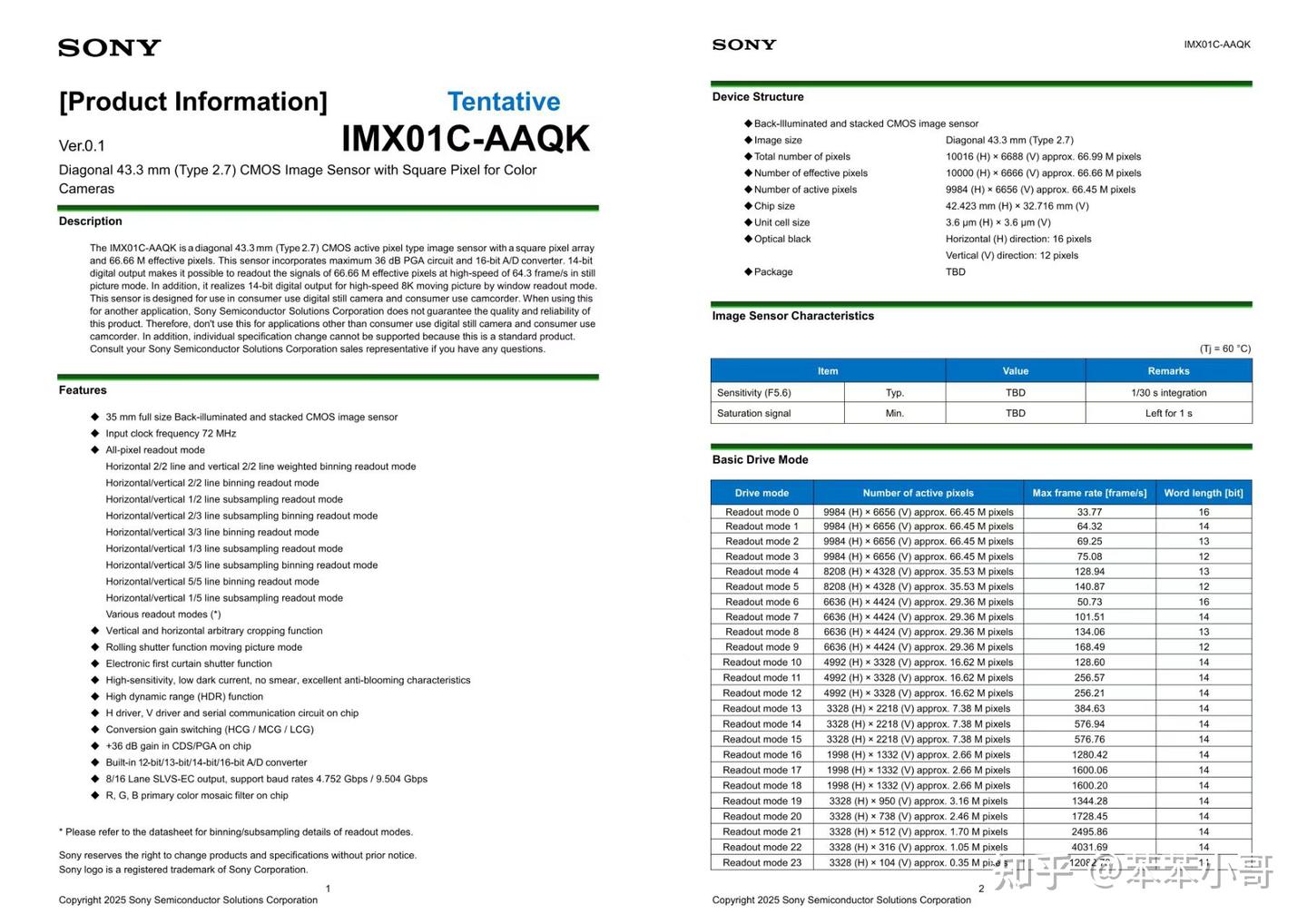

当然"IMX01C"应该也是早期CMOS代号，正式投产开卖会有正式型号。这款白皮书上版本还是Ver.0.1，还处于工程样品阶段，白皮书也写着"Tentative"(试探性)。不清楚这个白皮书是什么的，可能是2025年早期，如今2026年应该已有进展，版本更迭到1.0，正式型号命名可能也有了。

另外，此前网上就流传过一张索尼公版CMOS的线路图

可以看到在IMX820（尼康Z63/松下S1M2）右边有一款6700万像素全幅堆栈， 一款1600万像素全幅堆栈，以及一款3300万像素全幅堆栈，3300万像素全幅堆栈时间比较晚了，要等到2027年。（中画幅2.47亿像素IMX811 索尼已经正式发布过了）

1600万像素全幅堆栈，是2023年Q3 ES(工程样品)，2025年Q2 MP(量产)，其代号是IMX01A，目前还不清楚哪款相机这款低像素高速底。而它应该是6700万像素全幅堆栈的像素四合一版本。

6700万像素全幅堆栈，MP（量产）原定2026年Q1，似乎提前了改为2025年Q4（ES应该再2025年早期）。从线路图上不难看出是比IMX820高一等级，就像IMX455/IMX366相对IMX410那样。型号叫IMX01C 和四合一版IMX01A有关联。

需要注意的是SLVS-EC‌版本，它是索尼半导体开发的一种‌高速串行接口协议‌。

像索尼A7R5的IMX455 和A7M3的IMX410是SLVS-EC‌ v1.2 8Lane，SLVS-EC v1.2 支持最多8个数据通道（Lane），v1.2是2.3Gbps/lane。这个速度是非常慢的。

松下S1R2的IMX366 属于协议没更新，增加通道提速，SLVS-EC‌ v1.2 8Lane x2 属于双联路。

到尼康Z63/松下S1M2的IMX820(部分堆栈式)，采用新的接口协议，SLVS-EC‌ v2 6Lane x2， v2是4.6Gbps/lane。

而前面提到的IMX01C和IMX01A采用SLVS-EC‌ v3 4x2/ v2 8x2，v3是9.2Gbps/lane。

有意思是低端 接替IMX820的3300万像素堆栈底，还在用SLVS-EC‌ v2 8Lane ，大概率是尼康Z64之类采用。

索尼A7R6采用IMX01C，索尼相机自己首发，该CMOS是公版方案，大概率后面会被友商，类似6100万像素的IMX455，在徕卡/适马等都用过。那些期待尼康Z73的可以YY了。

IMX01C作为堆栈底，高像素同时提速，让A7R系列不再是慢速机，而是高像素全能机，这对尼康Z8/佳能R52的杀伤力就比较大了。当然这款CMOS还是没有索尼A1那块IMX610快，索尼肯定会有所限制，不会有8k 60p，30fps连拍 缓存不大（参考A7M5），即使如此对于很多人来说依然很有吸引力，不比A1系列亲自下场和友商EOS R52比来比去。

至于A1系列已经用了两代IMX 610，大概率A1M3该上高像素全域快门，类似当年A9试水堆栈式，两代后A1上高像素堆栈，如今是A93试水全域快门……

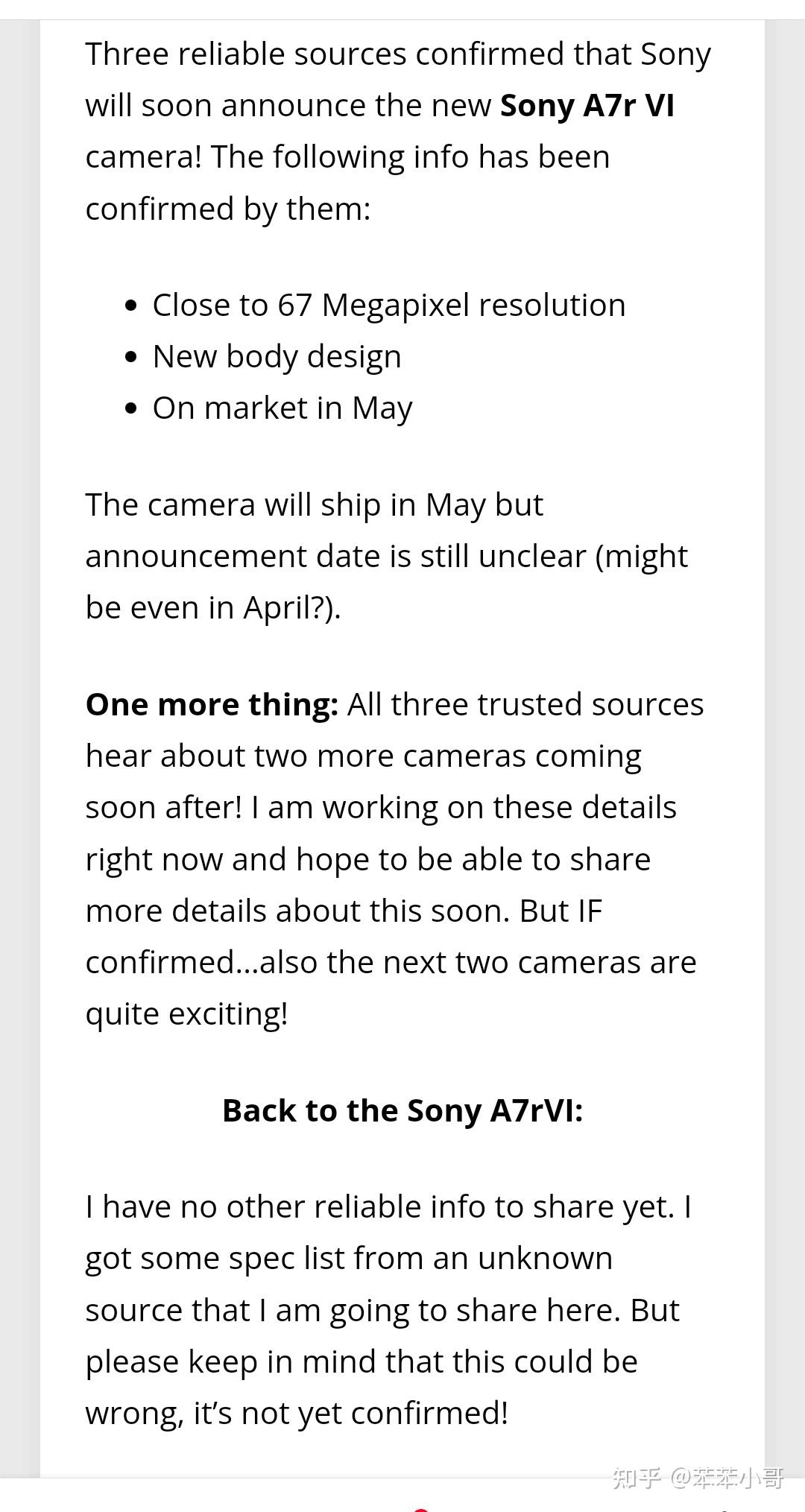

关于A7R6那些详细参数，SAR只确认三点：

接近6700万像素分辨率

新机身设计

5月上市

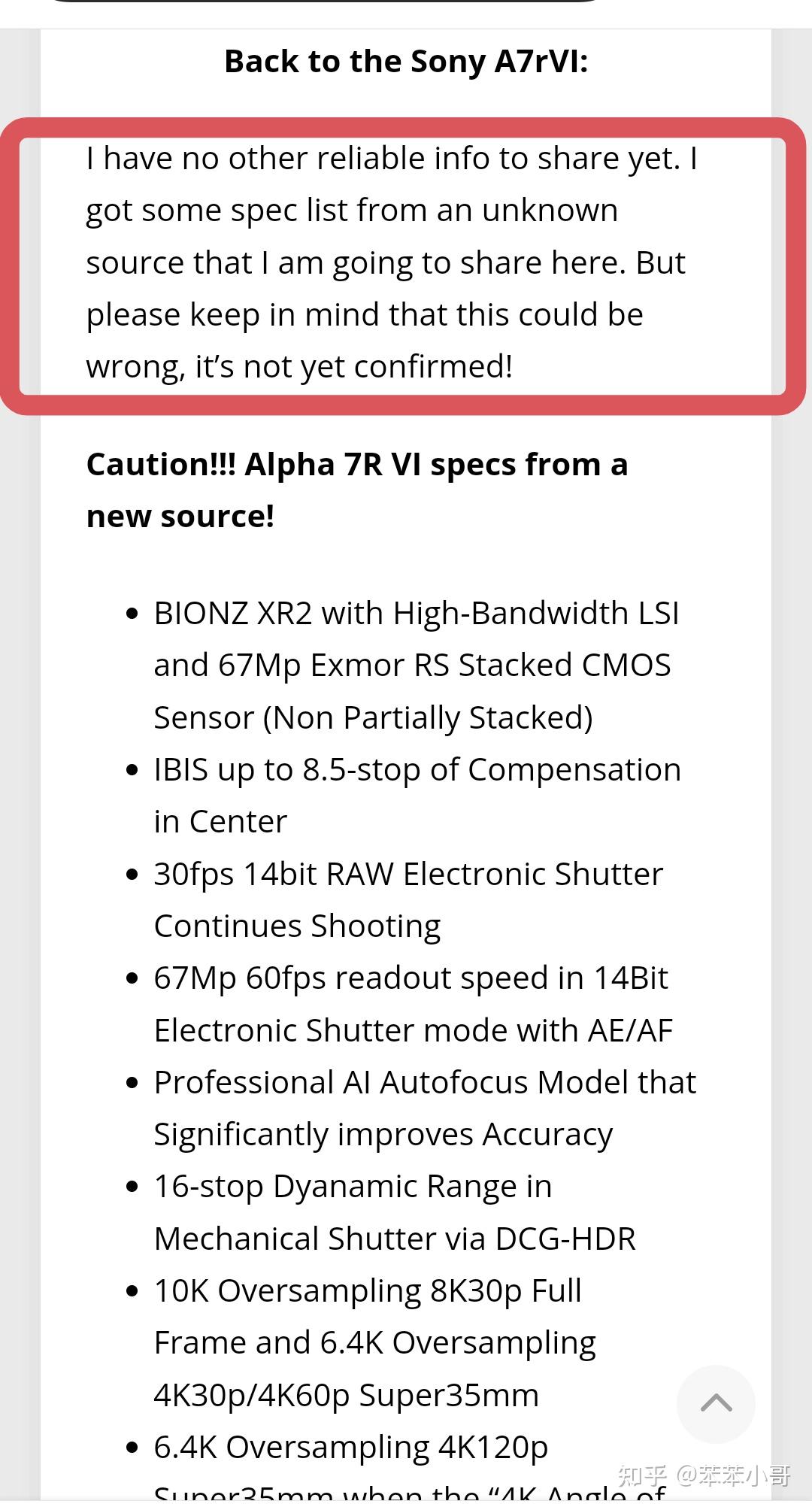

所以后面大量详细参数规格来自一个未知新消息来源，并未得到确认，所以那些参数规格应该是根据IMX01C传感器规格编的，当然，为了合理化，没有采用最高参数，考虑了发热功耗带宽占用等情况，看起来还行，不算胡扯太离谱。
