如何评价砺算科技2026年3月12日的显卡发布会？

我们来看一下重点：

• 7G105（专业版）：24GB显存，ECC纠错，面向信创、云游戏、智能座舱、工作站、数字孪生，支持多路虚拟化与高可靠算力。
• 7G106（消费版）：12GB显存，主打游戏与AI PC，实测性能超越RTX 4060，可流畅4K运行《黑神话：悟空》等3A大作，同时支持本地大模型推理。
两款产品都是6nm先进工艺，实现图形渲染+AI推理一体，我们叫“渲推一体GPU”，既能玩游戏、做设计，也能跑AI，一卡多用。
今天展销会现场，宣总发言全文：砺算科技宣总AWE2026展销会发言（2026.3_财富号_东方财富网

我不清楚7G105是不是用双die，目前从官网参数来看，似乎LX的pro、max、ultra视频编解码能力是接近的，都是折合8k 30fps（像素数等同于1080p60fps 8路）。

双倍的显存这个我们见过4090 48GB这种案例。

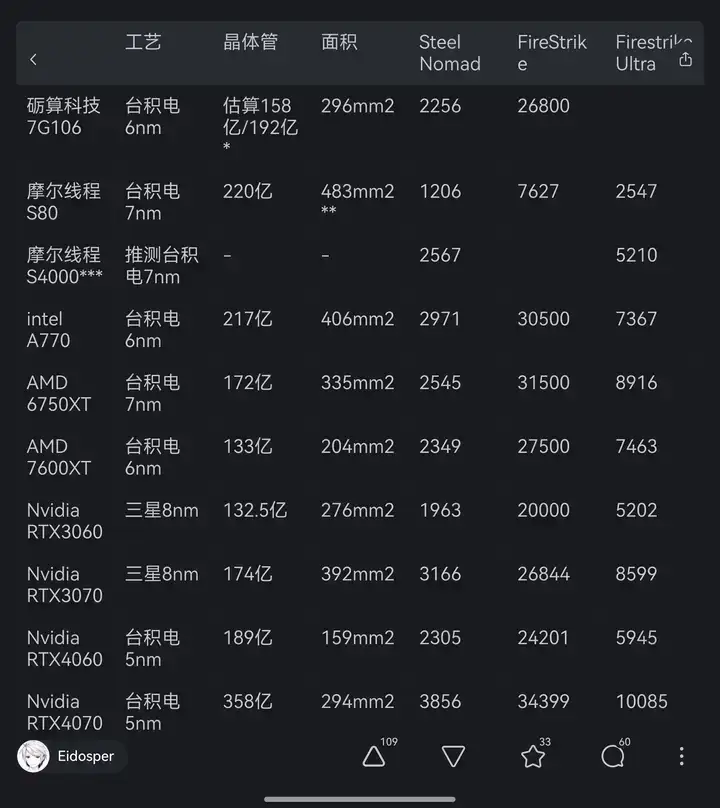

而7G106就比较容易理解了：

6nm的台积电工艺，296mm2的面积——之前台积电对大陆公司的限制是“不多于300亿晶体管”同时“不大于300mm2”。即使3nm的玄戒O1，也是在这两条线以内的。国内智驾芯片多采用三星5nm，可能是因为三星的限制略有不同。

当然，据说这个约束随着时间可能会增加到350或者更大，最近也有消息说这种限制“近乎消失”。但是GPU毕竟是一个敏感的产品，稍有不慎被拉入实体清单那就拿不到台积电工艺了，现阶段砺算没有必要去挑战限制。

值得注意的是，n+2工艺在许多方面距离台积电7nm相去甚远，如果台积电6nm迁移到国产n+2工艺上，会有较大的性能损失。不过与之相对的是，国产n+2工艺不会有面积限制，理论上可以按照遮光罩最大面积（约800mm2）去做。所以如果切换到国产n+2工艺，不考虑成本的情况下性能比当下7G106肯定要高。

国产n+3工艺则略先进于台积电6nm，所以7G106迁移到国产n+3工艺将可以保持不低于现有性能。由于n+3工艺产能首先，预估最早也要2027年才有可能有富余产能，因此砺算显卡现阶段的策略是符合当下情况的一个很好的解决方案。

截至目前，7G105+7G106整体预签约突破20万片，充分证明市场对国产GPU的认可。
砺算不是PPT芯片，是真量产、真交付、真能用的产品。

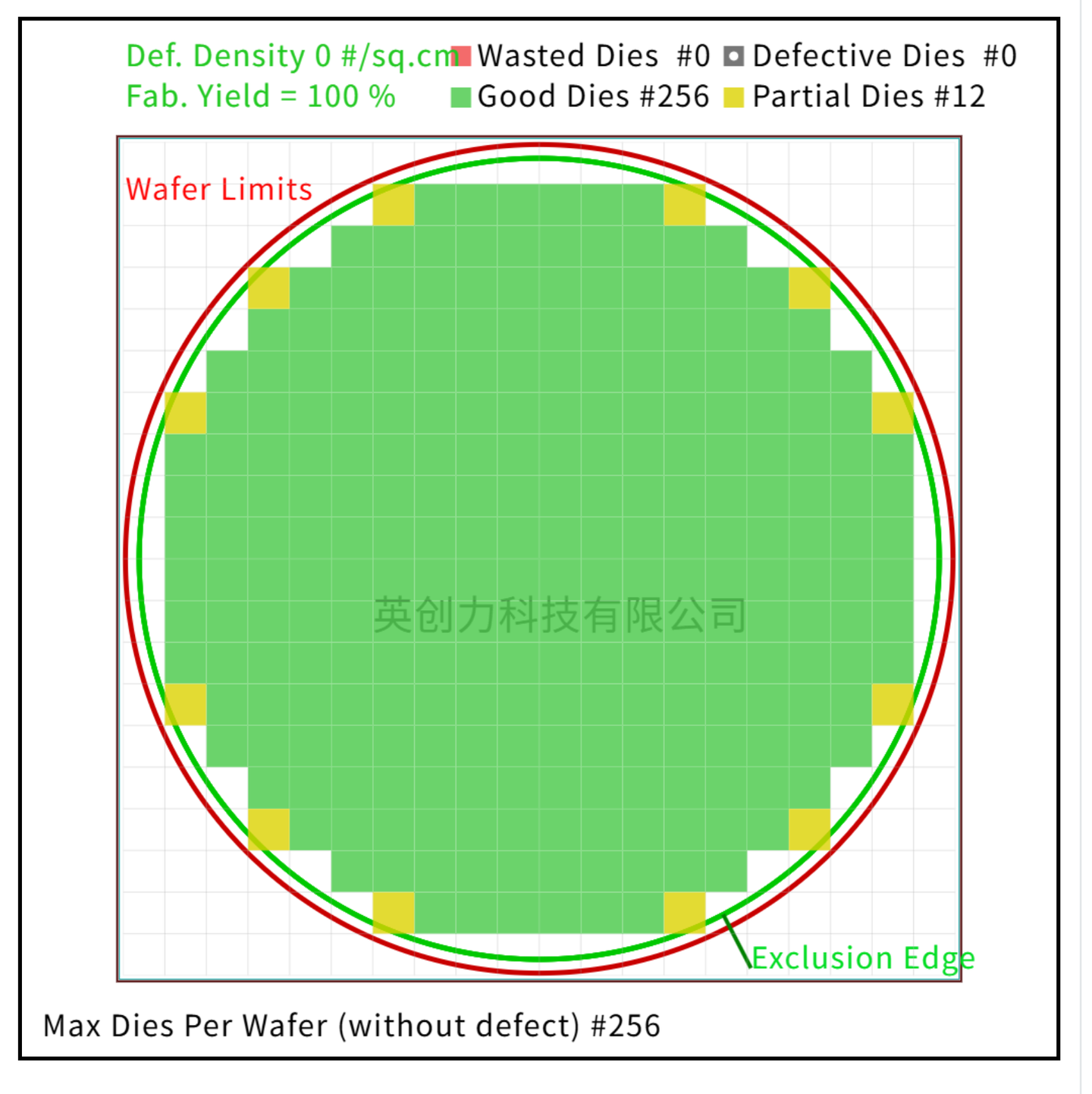

按照台积电6nm的网传价格，大概是1万美元一张wafer.那么对于296mm2的尺寸来讲，我们可以按照15mm x 20mm去估算：

假设良品率100%，可以做到256片die。考虑到296mm2面积不小，实际良品率情况下可能有200片左右可用？大致可以估算出每片的代工成本约为50美元。

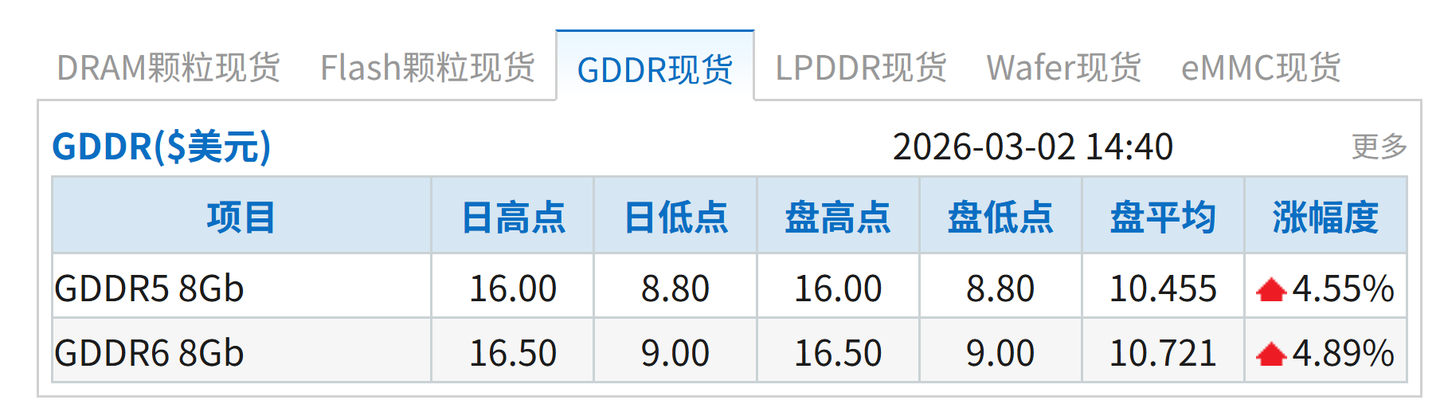

12GB的GDDR可以参考DRAM X的数据：

按照盘平均10美元估算，12GB=8Gb x 12，也就是120美元上下。

因此我们可以估算芯片成本170美元左右，加上PCB版（还有各种供电IC等），可以预估成本在200美元或者更多，折合人民币约为1500元

这样的GPU研发成本不好估算，我们可以反向估算：假如销量20万和100万，能承受多高的研发成本。

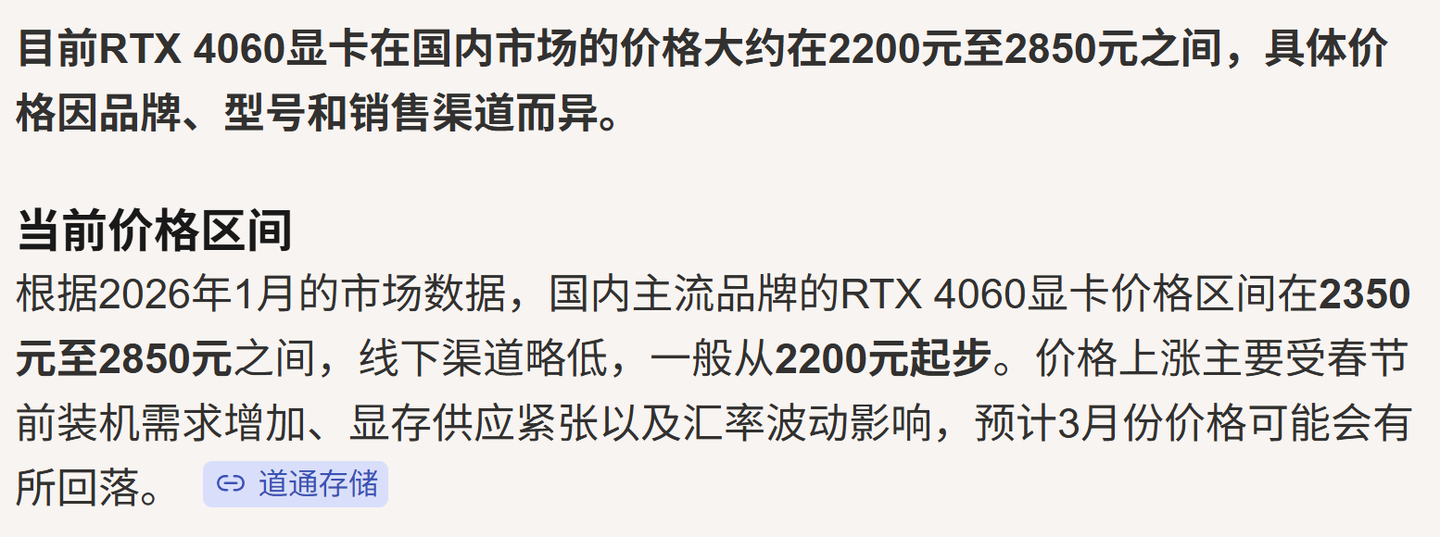

假如售价1999，那么可以承受的研发成本分别为1亿和5亿；假如售价2499，那么可以承受的研发成本分别为2亿和10亿。参考现在RTX4060大概价位：

无论是1999（极致性价比）还是2499（更大显存），这张显卡都应该可以卖得出去。

虽然我们不了解其研发成本，但如果能用1999的价格卖出100万片，那将能很好的覆盖研发成本（这里并不包括7G105的销售，7G105的利润可能更高）。

当然，这个估测是十分粗糙的估测，因为7G106的销售周期应该大于2年，以及7G105的利润应该会更高，以及初代产品可以不挣钱等情况，砺算这代产品确实有其价值。

不过，我们应当理解，这代产品仍然有许多的问题。但考虑到可能是第一代具备市场竞争力的国产游戏显卡的前提下，也许可能看到国内玩家的宽容。
