微星B850M POWER主板的性价比怎么样？

外观

▼B850MPOWER

▼B850迫击炮

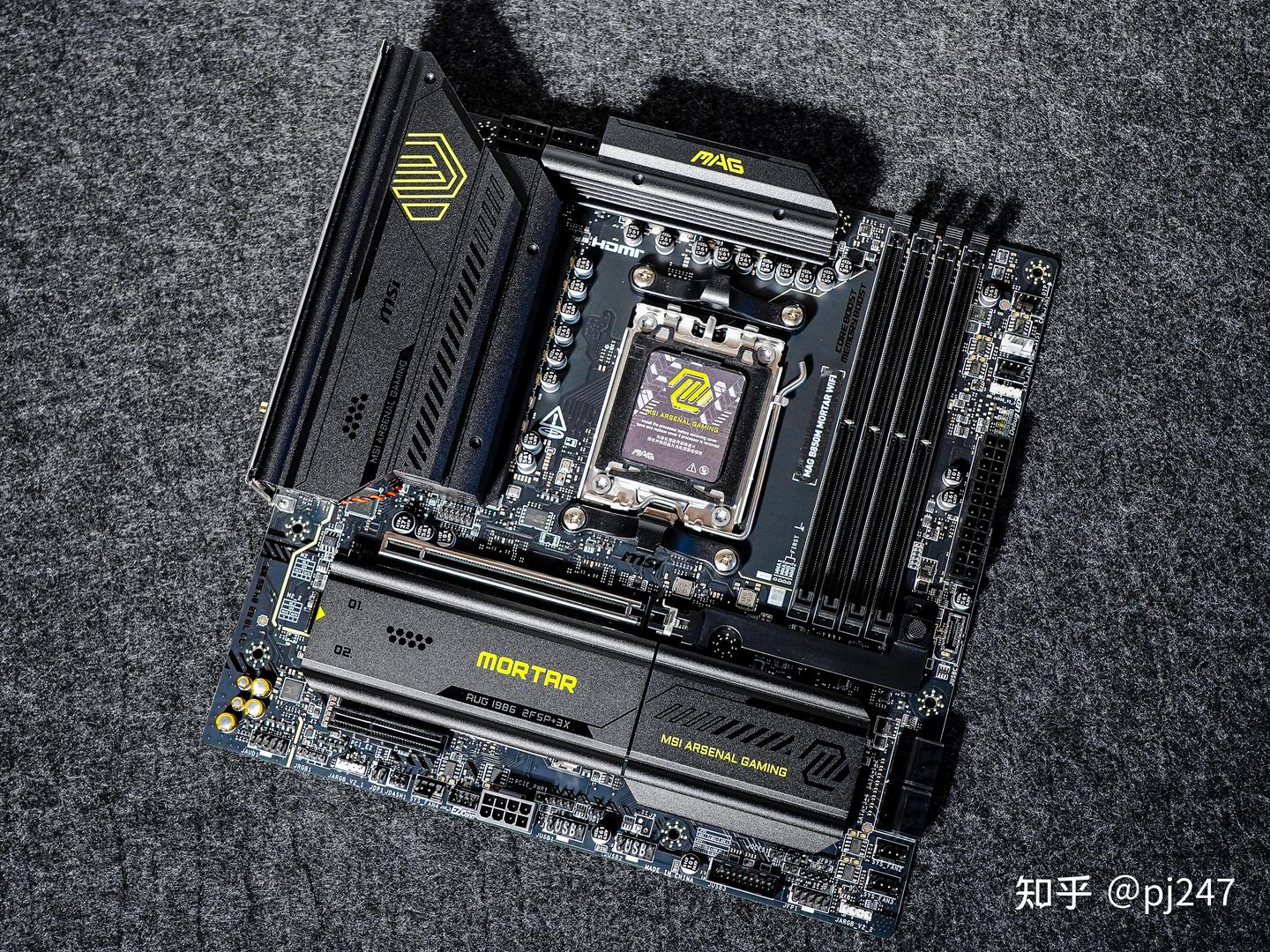

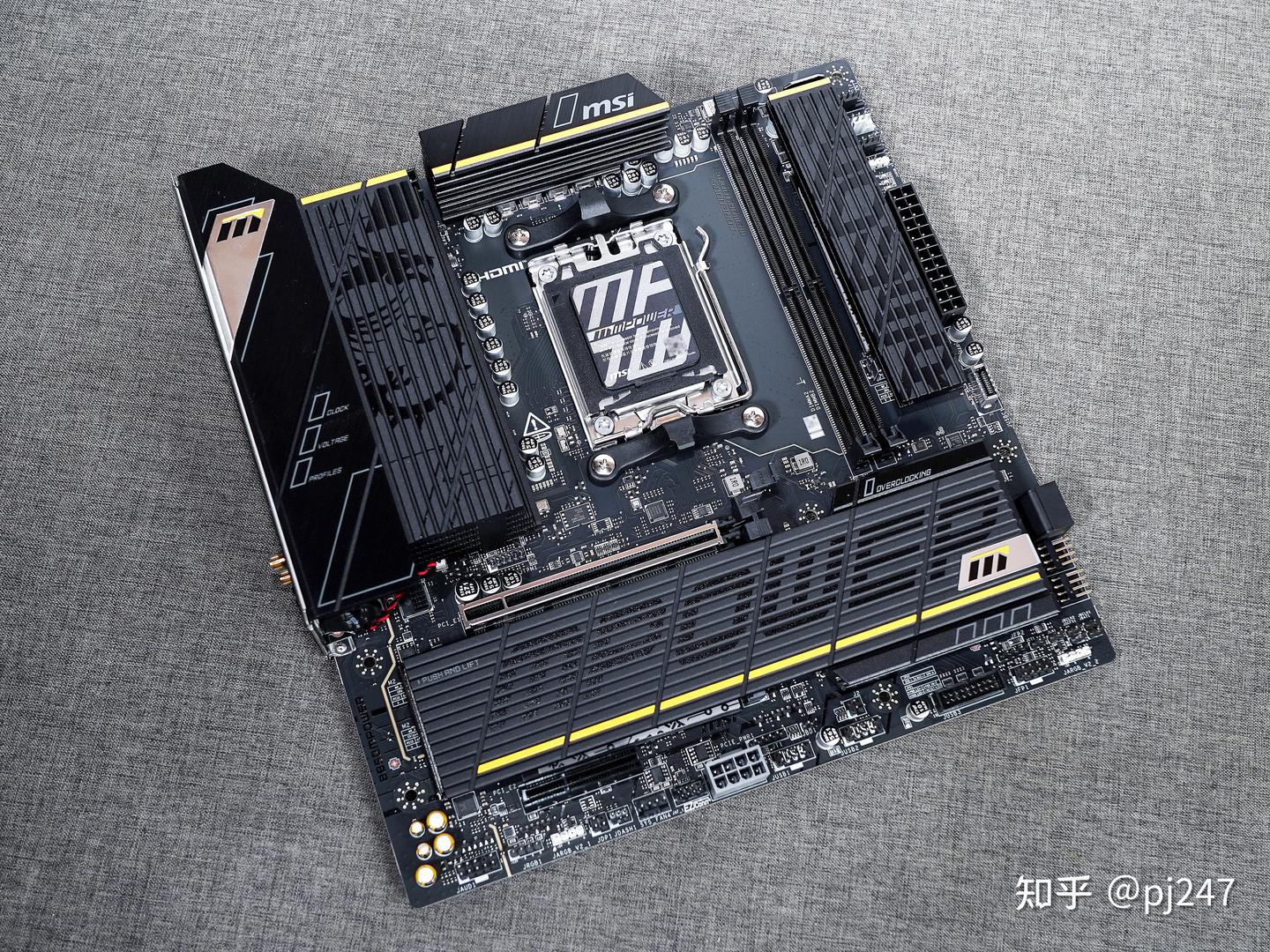

外观方面重口难调，没有高低之分。个人认为B850MPOWER更有力量感一些，要更喜欢一点。

供电

▼B850MPOWER

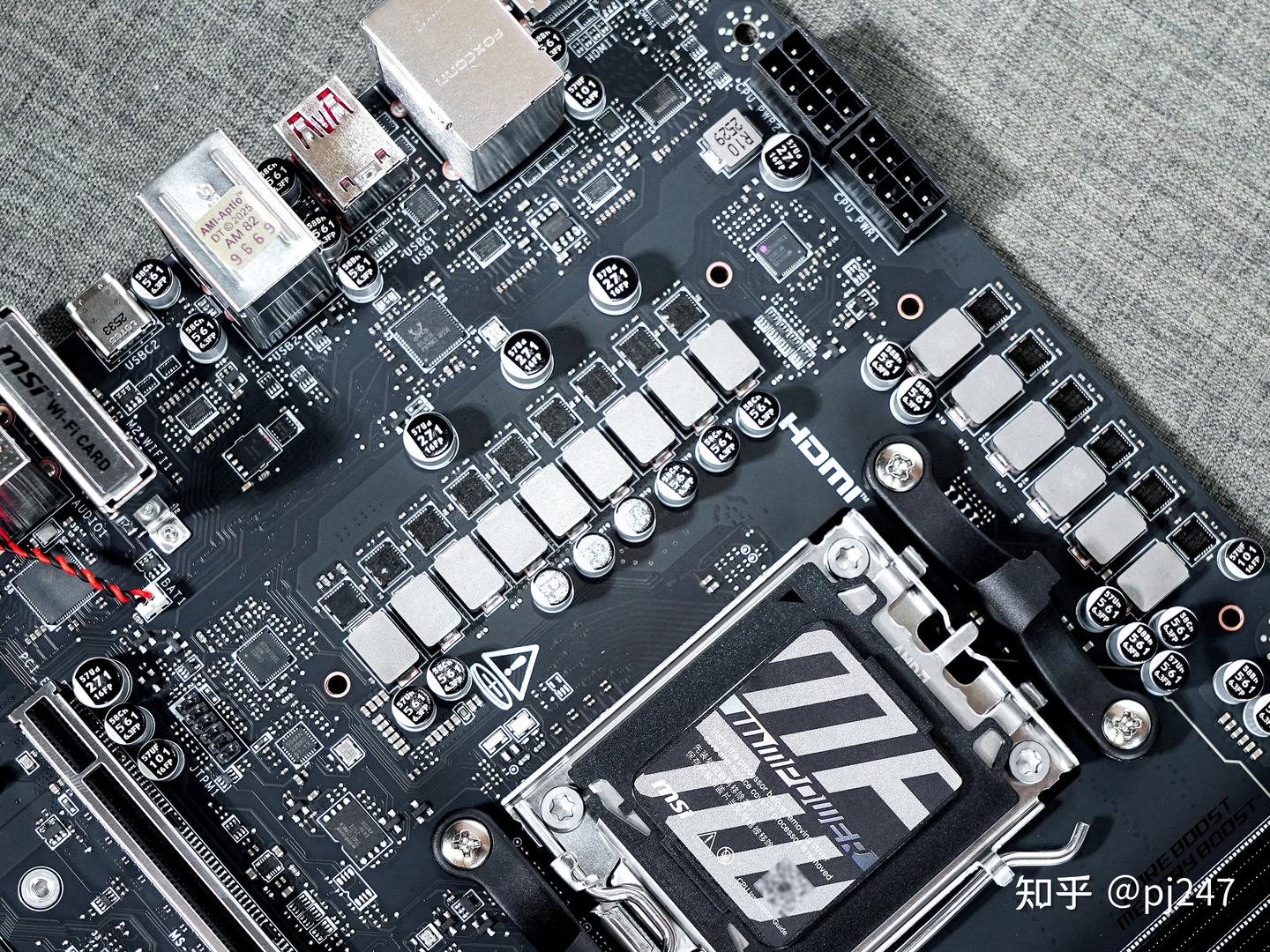

供电方面，12路的核心供电+2路核显供电+1路MISC

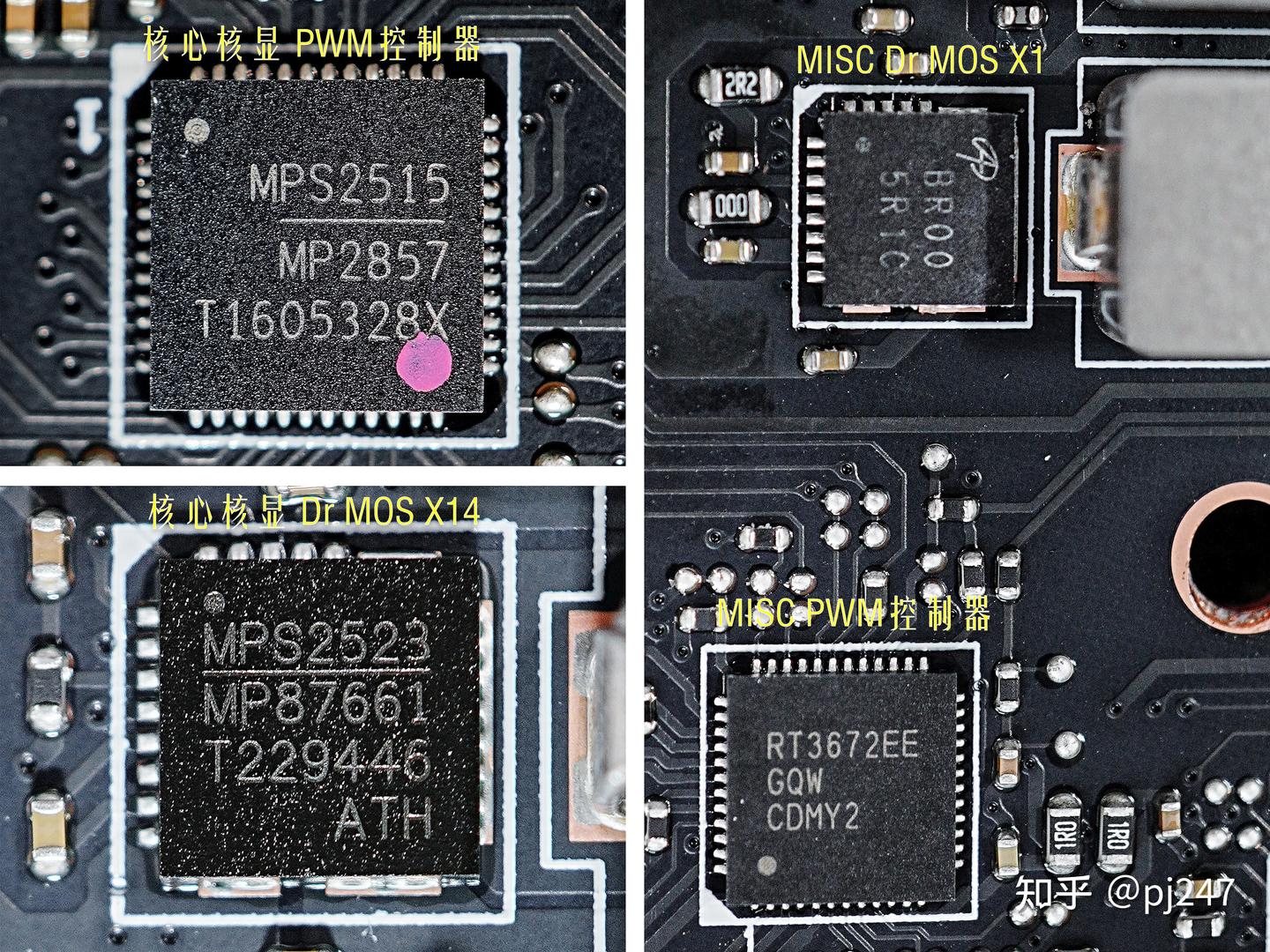

PWM控制器为MPS芯源公司的MP2857，最多支持7+2路供电。

核心核显的Dr Mos都采用MP87661，最大支持输出60A的电流。

MISC，采用立锜RT3672EE作为PWM主控，搭配丝印BR00的DrMOS，来自Alpha & Omega的DrMos,最高支持 55A 的电流。

▼B850迫击炮

迫击炮两代同样是都是12路的核心供电+2路核显供电+1路MISC

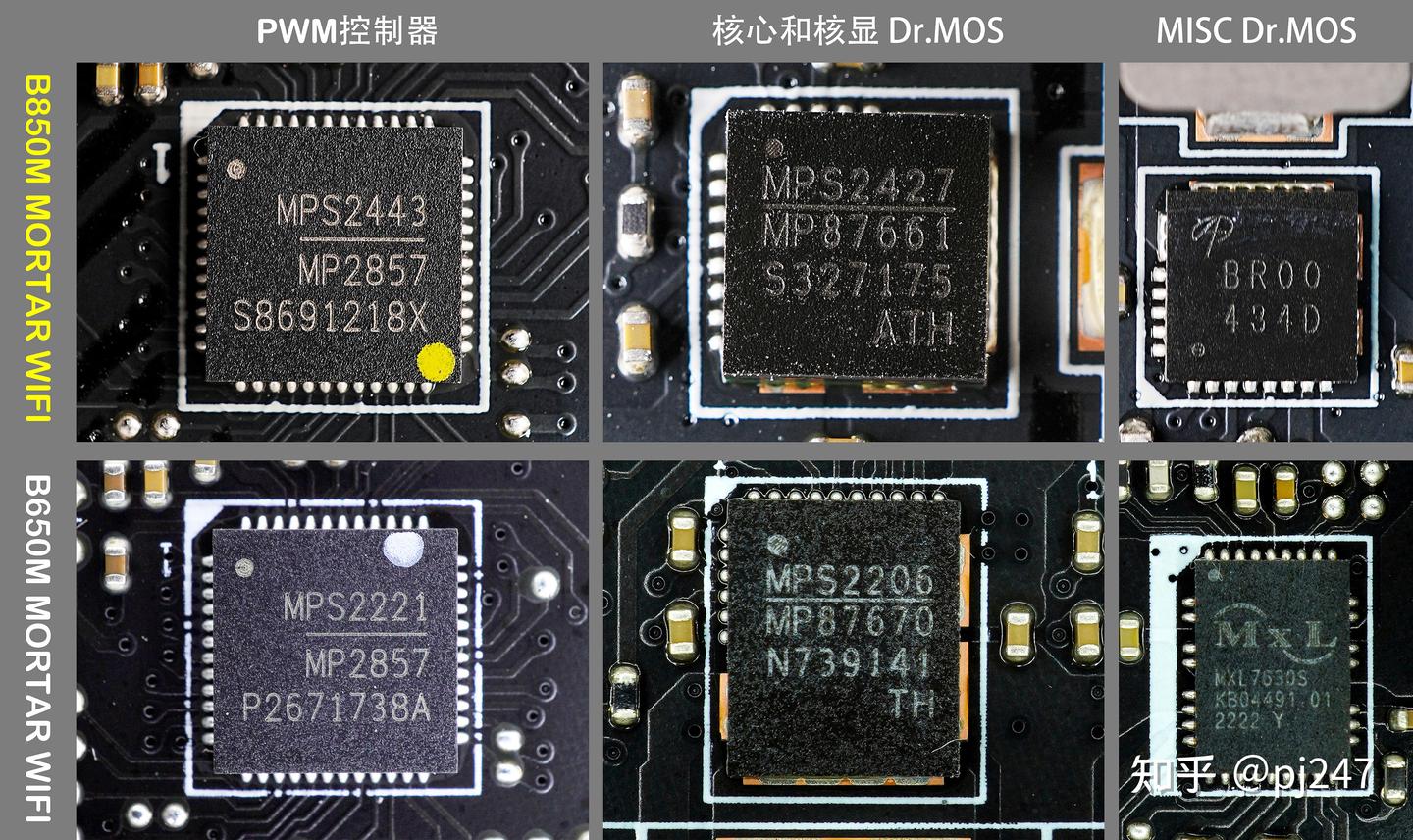

B850迫击炮的核心和核显的Dr Mos型号为MP87661，可以输出60A的电流，MISC Dr Mos可以输出55A的电流。也就是说在供电方面完全和B850M POWER是一致。

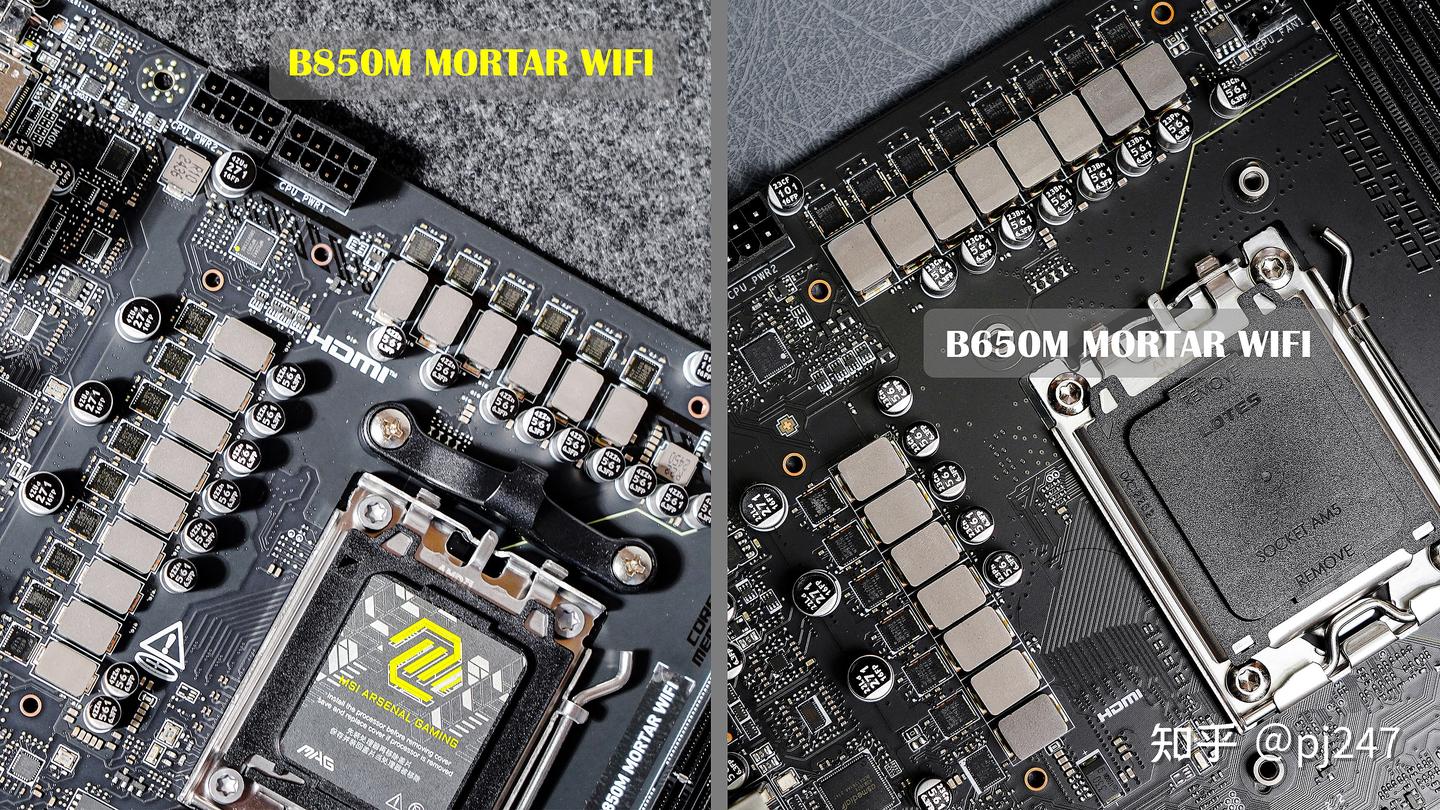

要说供电更好的反而是B650迫击炮，核心和核显Dr Mos型号为MP87670，可以输出80A的电流！

内存

▼B850MPOWER

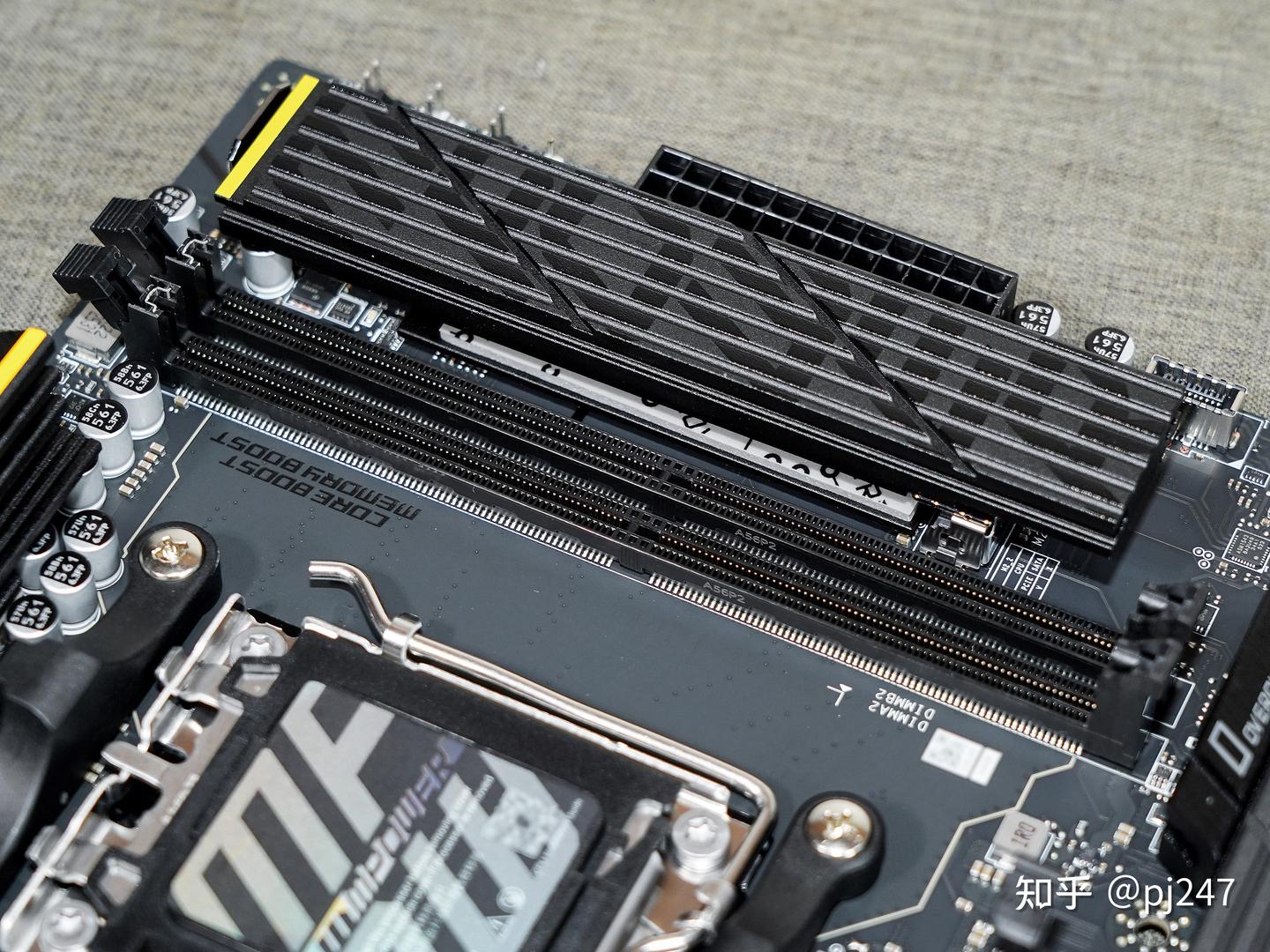

内存槽保留两个,不过采用CPU直连内存架构以及优化内存布线，减少信号传输干扰，理论上内存超频性能更强，但现在AMD超频内存并无大用。

▼B850迫击炮

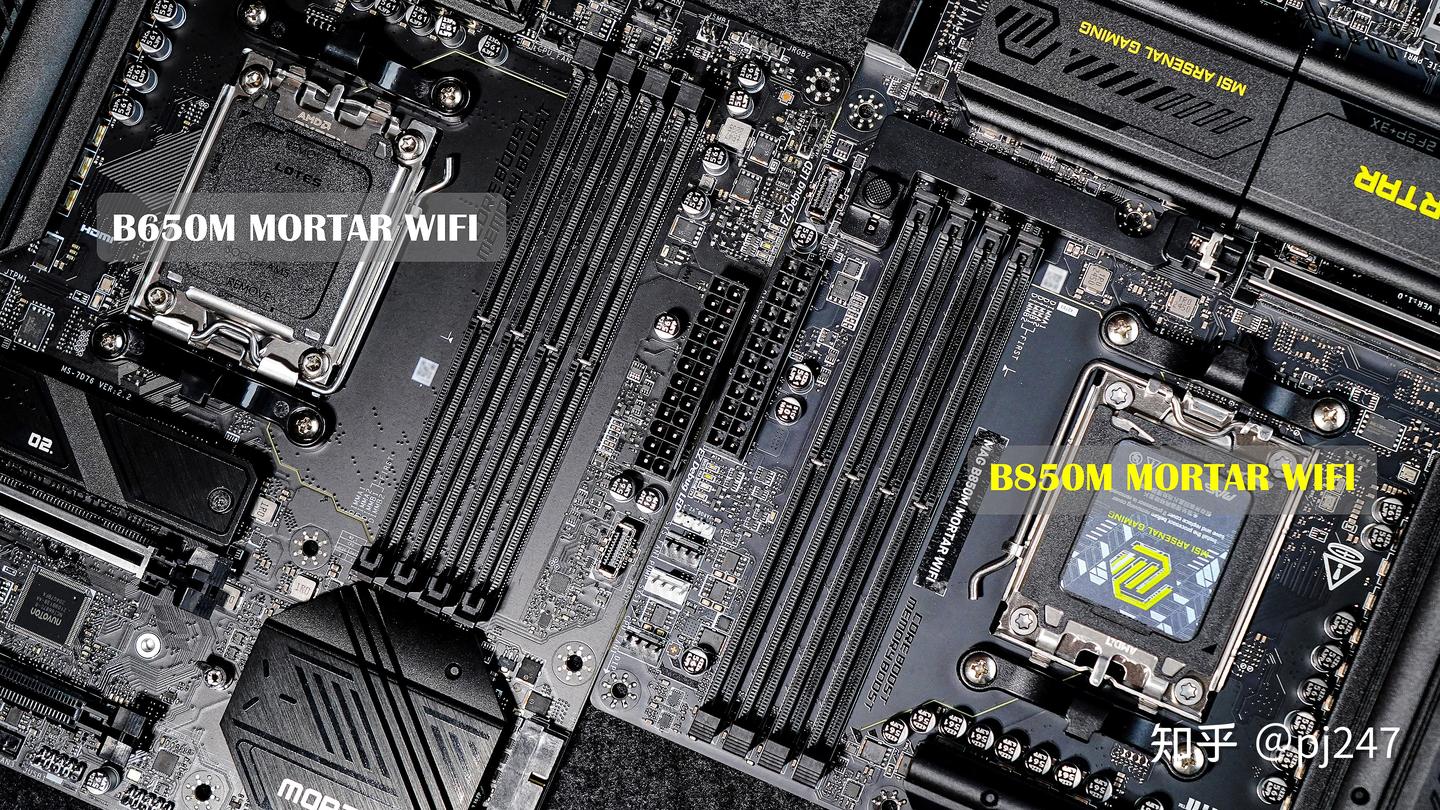

迫击炮还是传统的4个单边卡扣的DDR5内存插槽，内存支持容量方面肯定是比B850MPOWER翻倍的。不过由于是Daisy Chain设计，除非是4条套装，否则装四条就得降频。我自己试过5600是可以的，4条同时上6000还是挺难的。

存储接口

▼B850MPOWER
PCB正面有3个M2接口，内存旁边和CPU插座下面的，支持PCIe 5.0 x4，为CPU直连；主板下方的支持PCIe 4.0 x4，由芯片组提供。

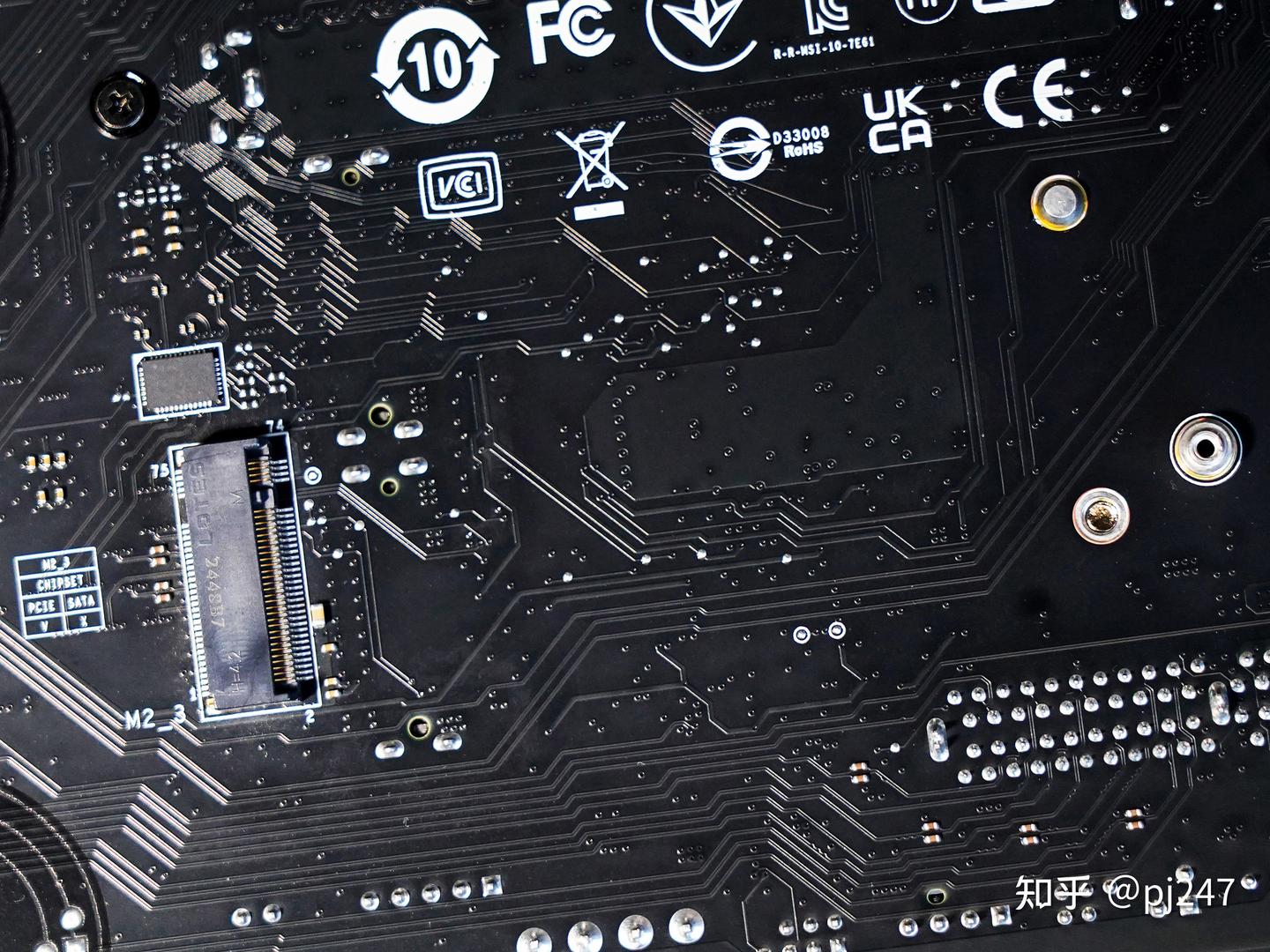

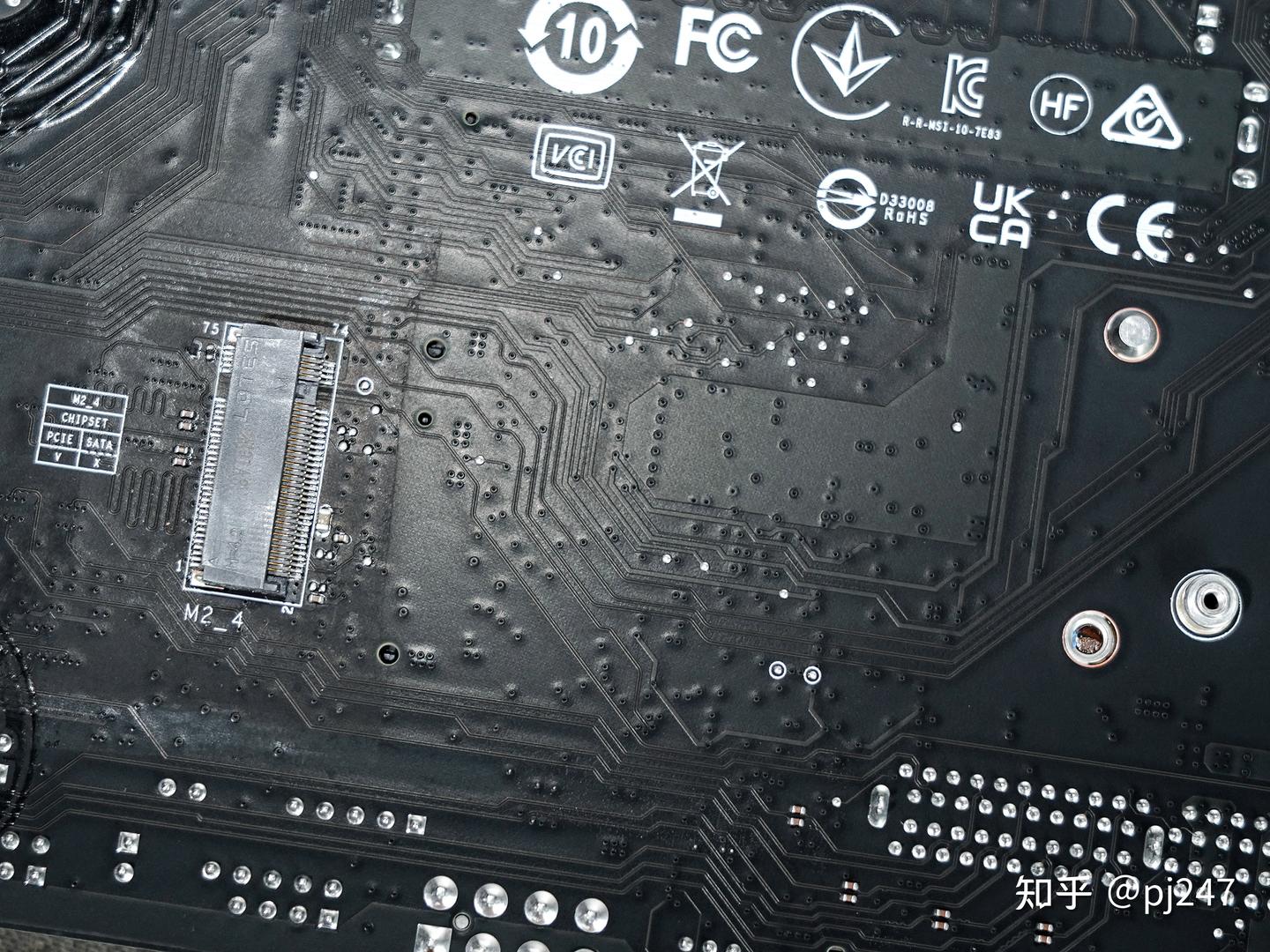

背面还有一个M.2接口，为芯片组提供，速度仅为PCIe 4.0x2。而且使用这个M2接口后，PCB正面的PCIe 4.0 x4插槽就只能运行在PCIe 4.0x2。

B850芯片组提供的PCle通道数量并不多，由于配置更多的M2接口，SATA接口就只剩下了2个了。

▼B850迫击炮

B850M迫击炮正面的2个M2共用一个散热器，2个接口都是PCIe 5.0 x4的。

▼背面的M.2接口为芯片组提供，速度仅为PCIe 4.0x2。但不会和的前面的PCIe 4.0 x4插槽共享通道。其实如果不用太厚的显卡，前面的PCIe 4.0 x4其实可以转接成M2接口，这样也能有4个M2接口。

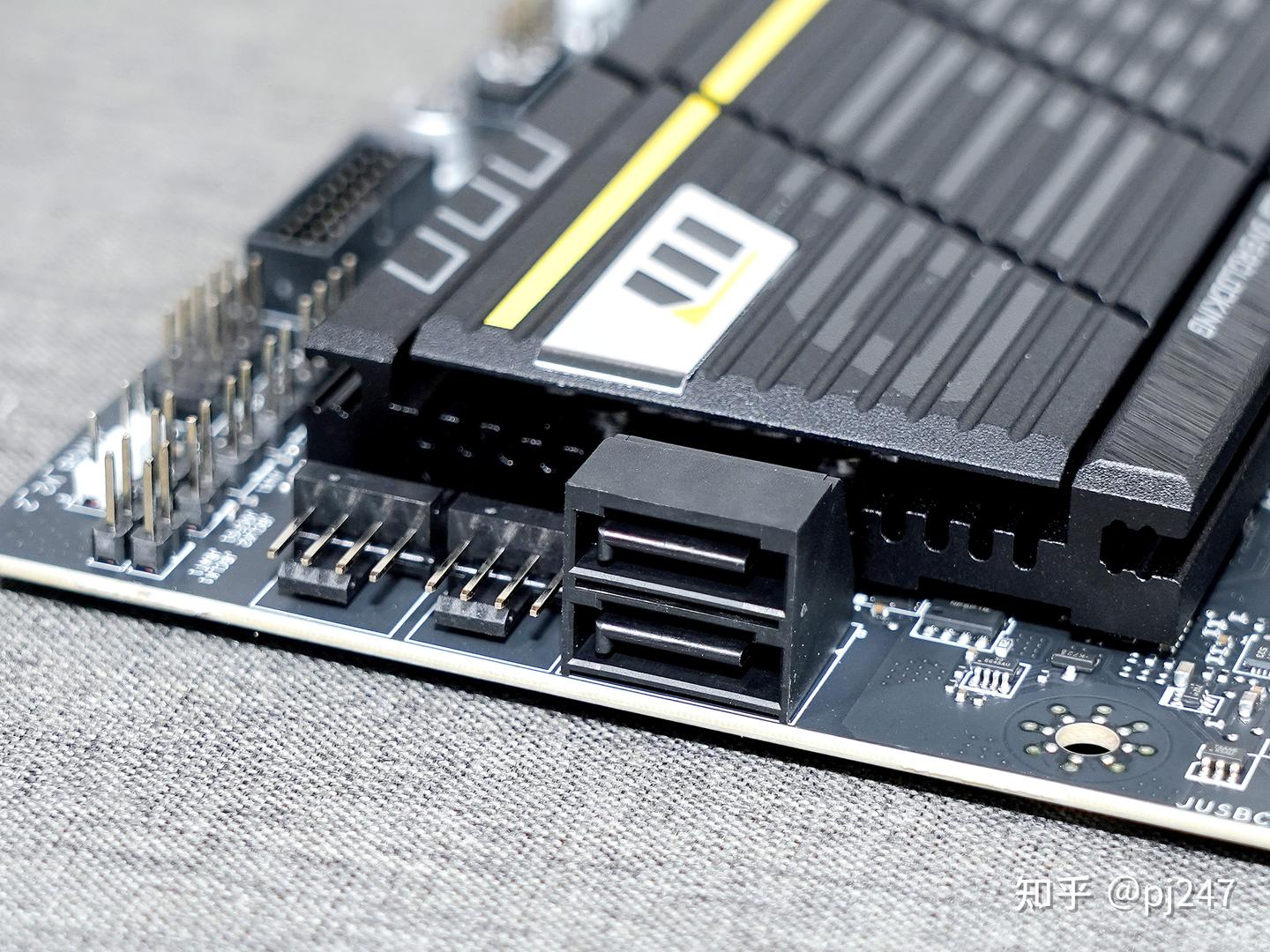

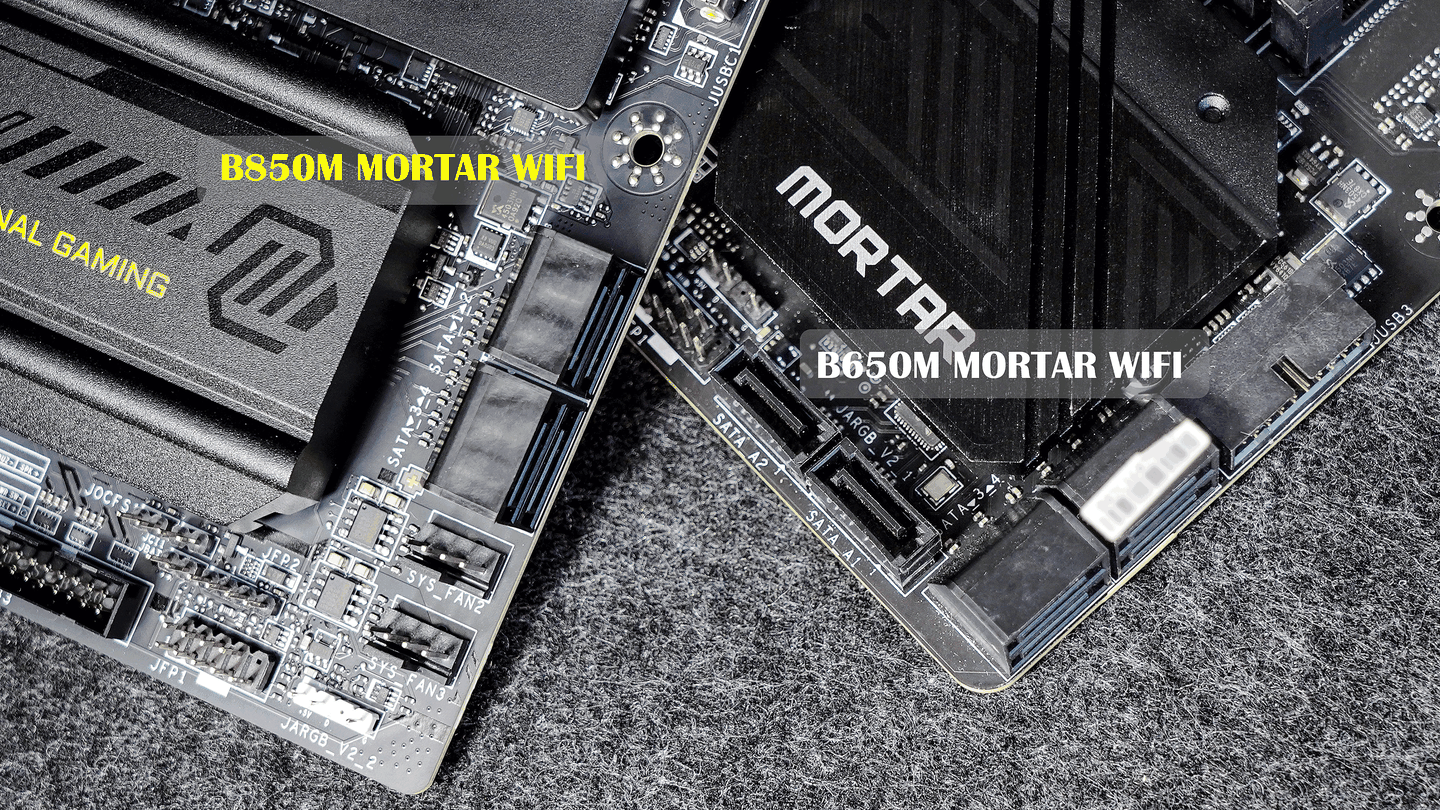

▼B850M迫击炮的SATA接口是4个，比B850MPOWER多2个。

IO接口

▼B850MPOWER

▼B850迫击炮

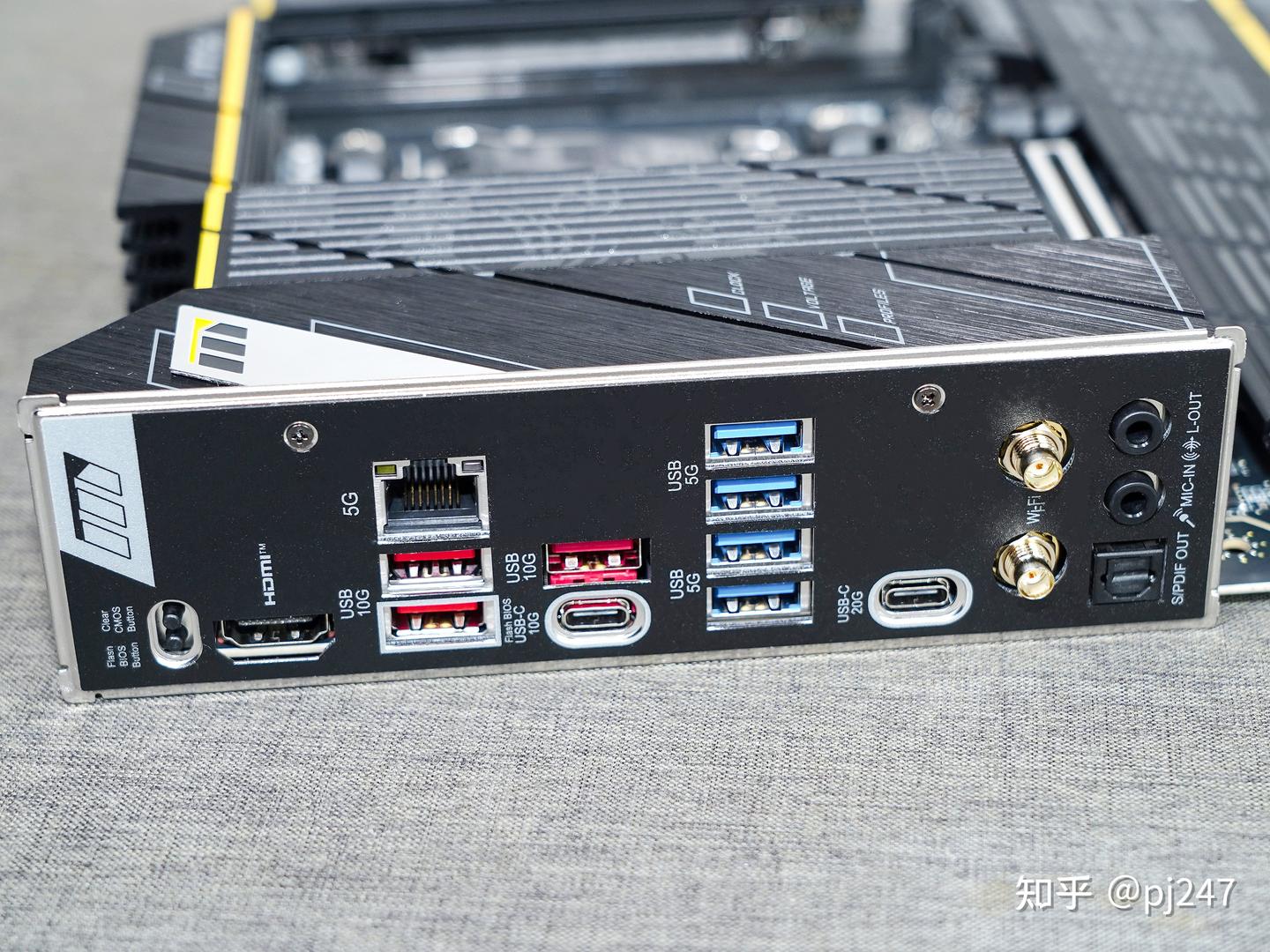

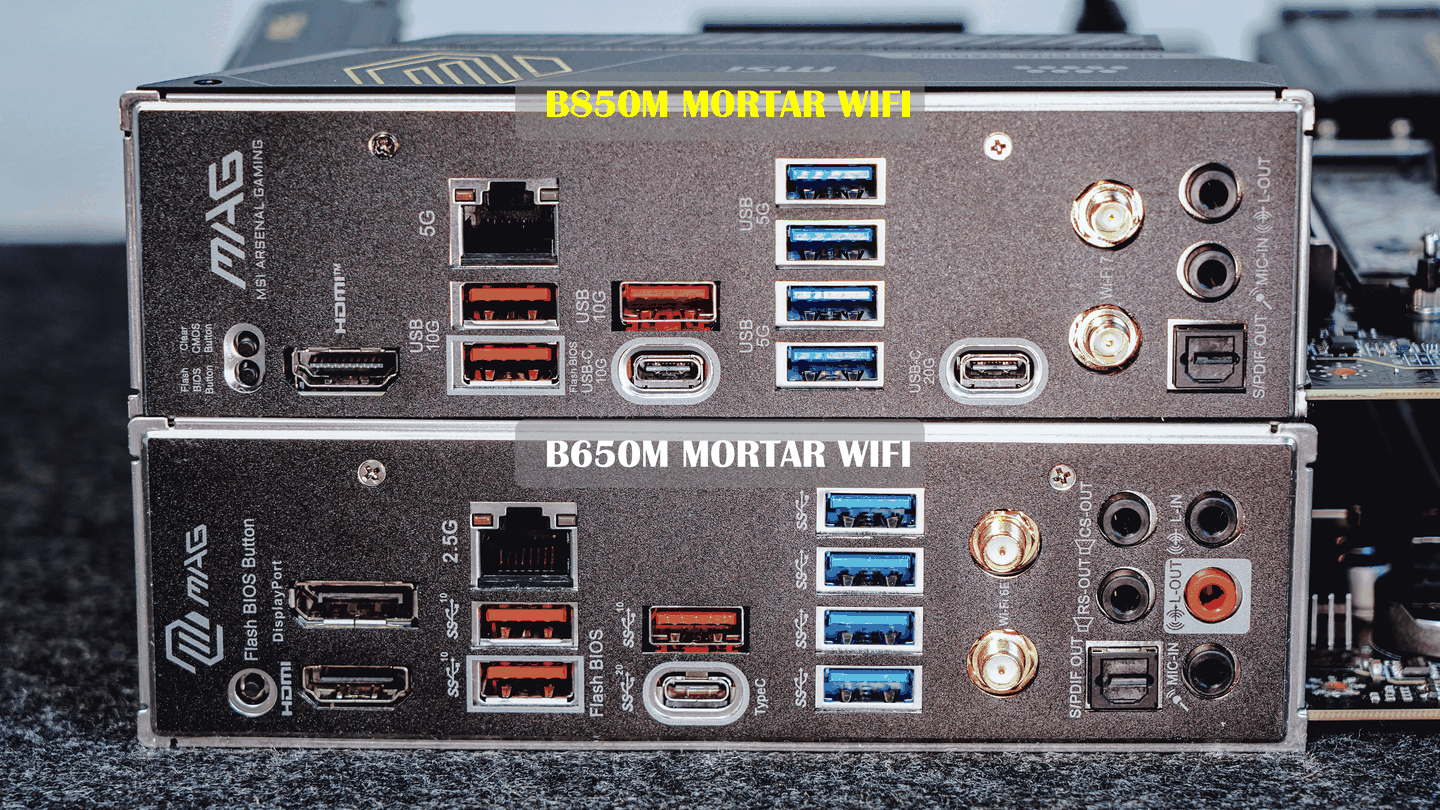

两者的IO面板不能说一模一样，但却是完全一致的。

易安装设计

▼B850MPOWER

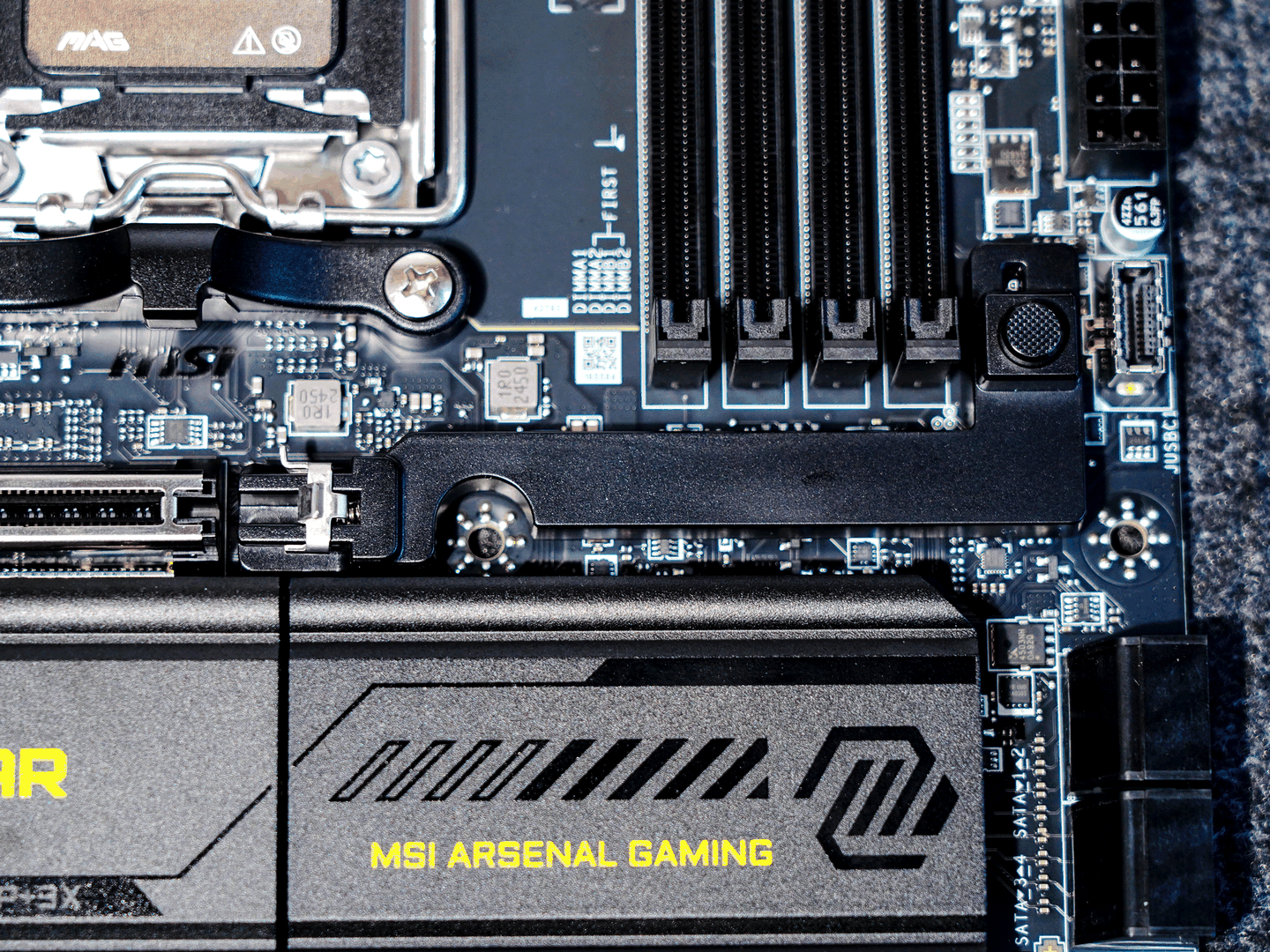

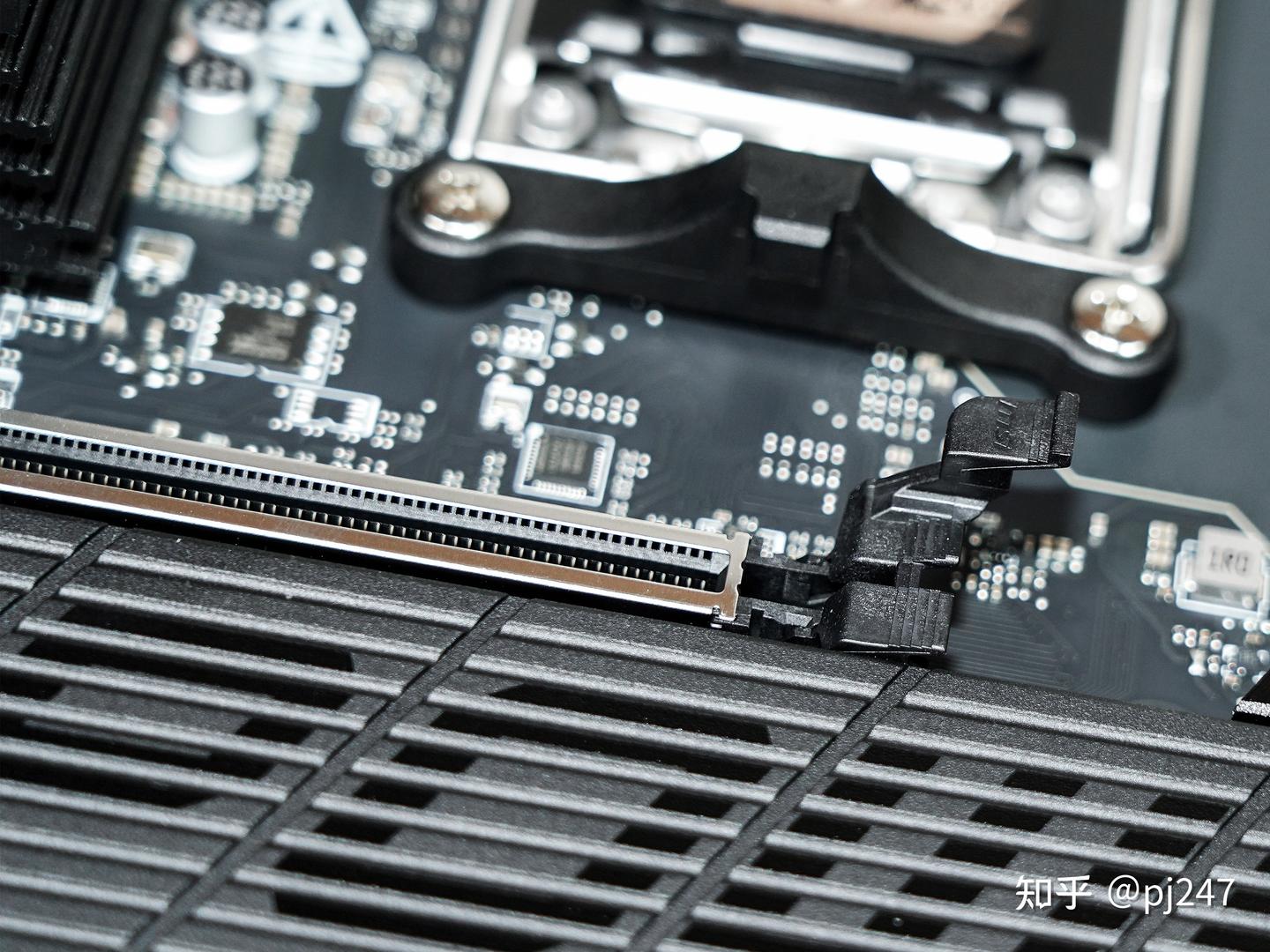

PCIe x16 插槽将按压部分加高了一块，方便取下显卡。

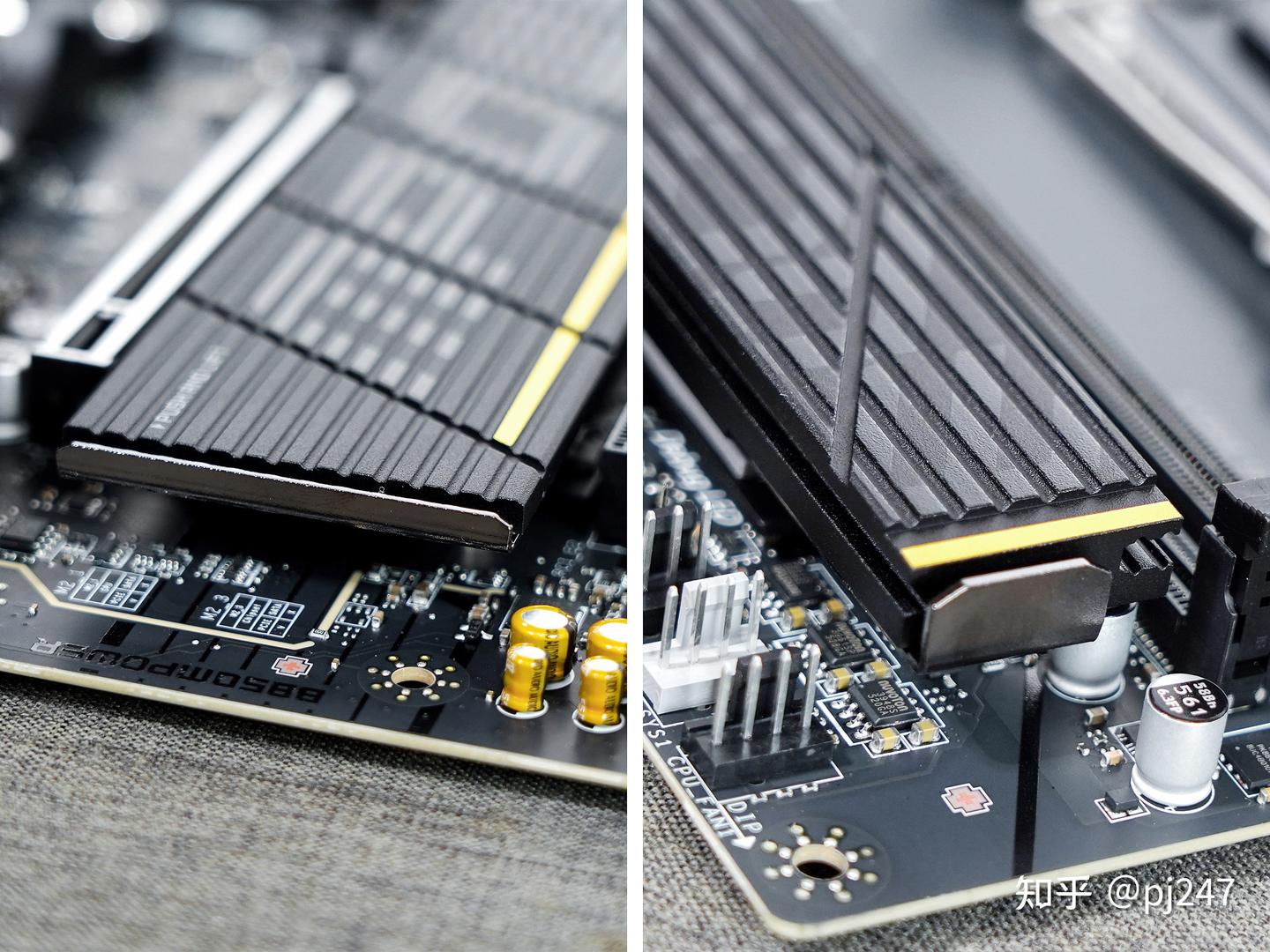

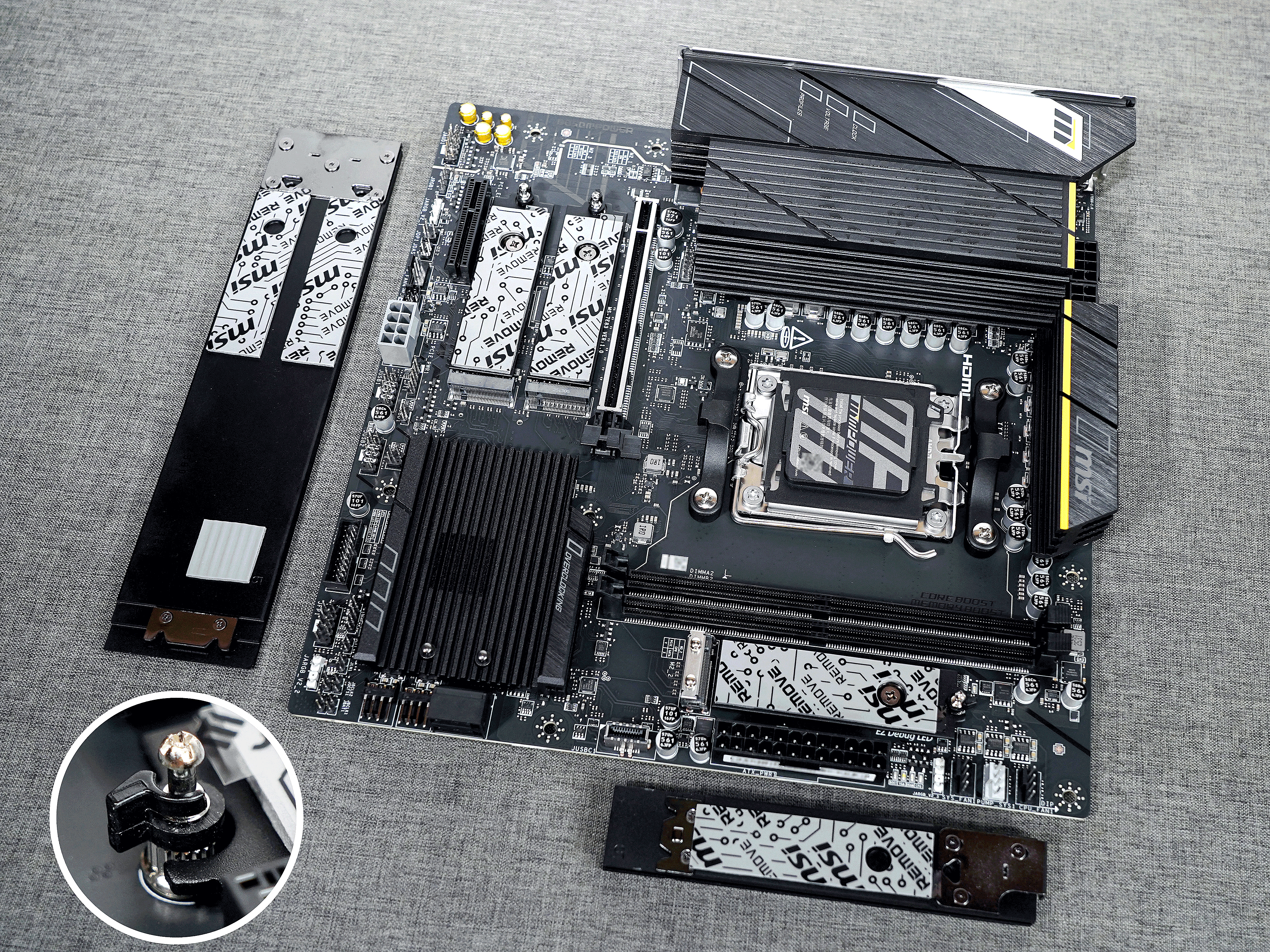

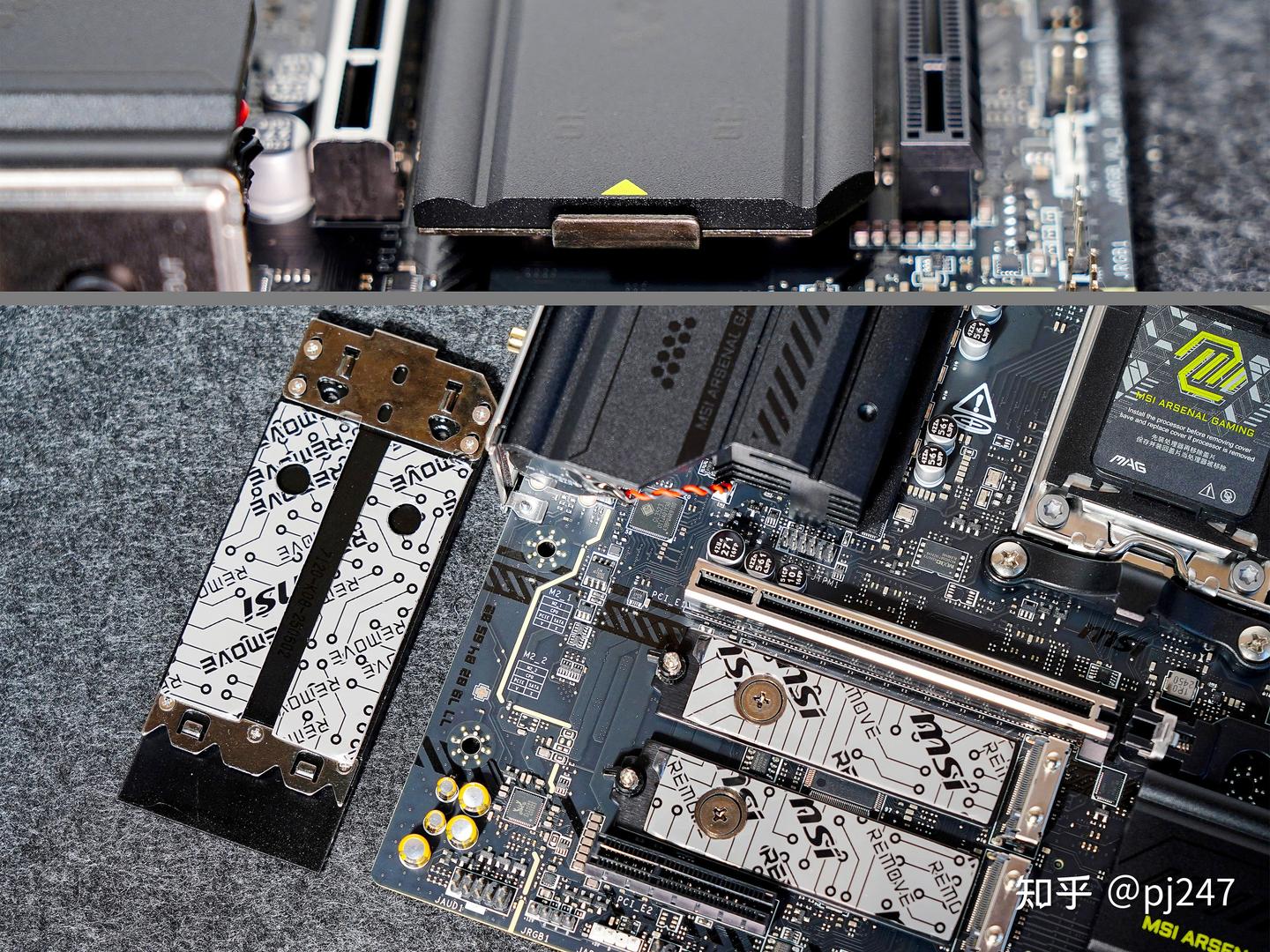

▼主板正面的两个 M.2 冰霜铠甲散热片，都是快拆设计，按下末端金属弹片就可以取下，非常方便，不需要再拆装螺丝了。SSD安装也全部为快拆结构的。

▼B850迫击炮

B850M迫击炮有方便拆卸显卡的EZ PCIe Clip II设计，锁定卡扣采用金属材质，按下后会锁定开启/关闭，并不用一直按住来保持状态，在拆卸显卡方面无疑更加方便和安全。

▼B850M迫击炮正面的2个M2共用一个散热器，快拆设计。SSD安装也全部为快拆结构的。

超外频

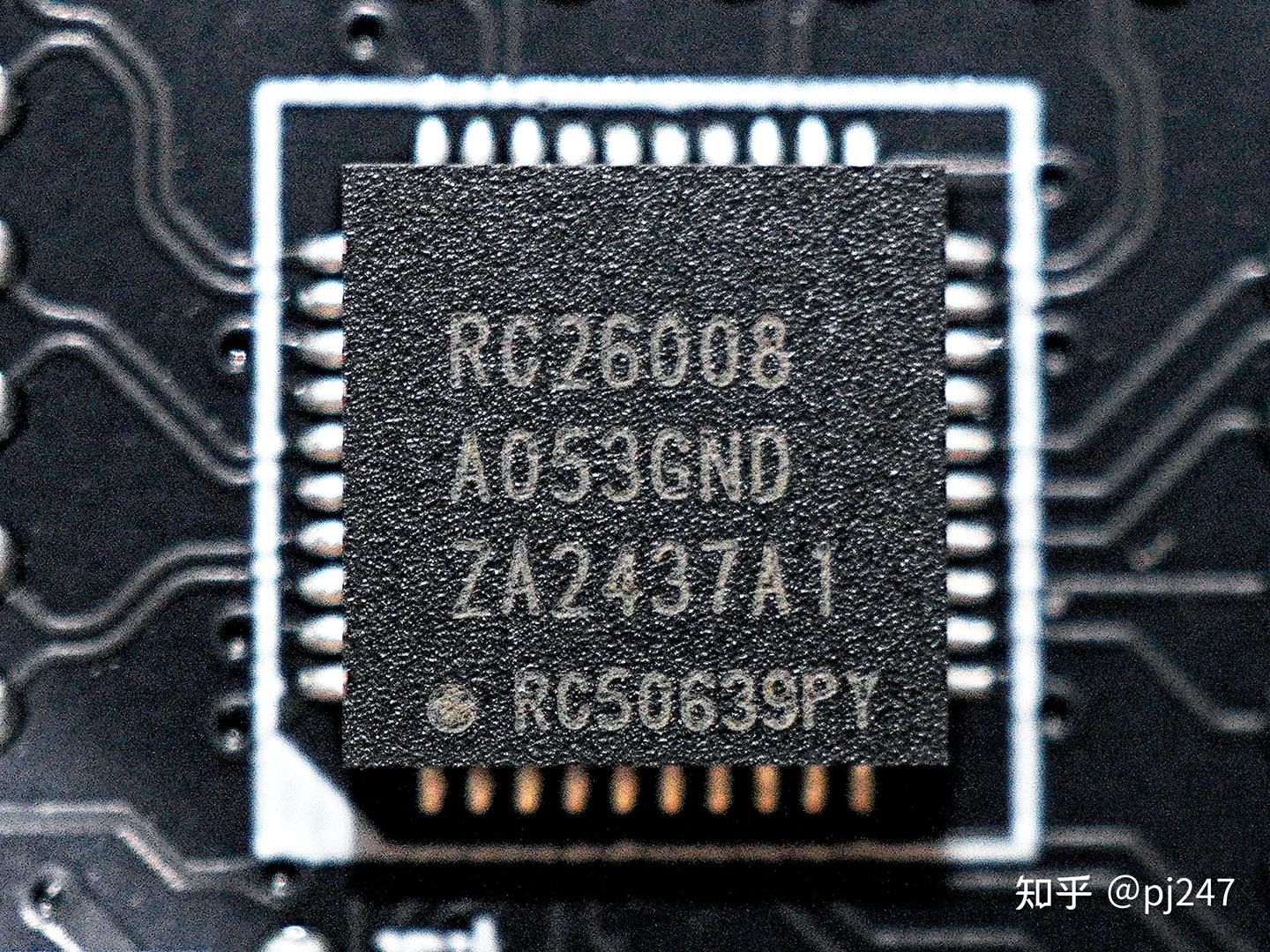

B850MPOWER配备了时钟发生器，支持CPU外频调节，让CPU超频有了更多的可玩性。

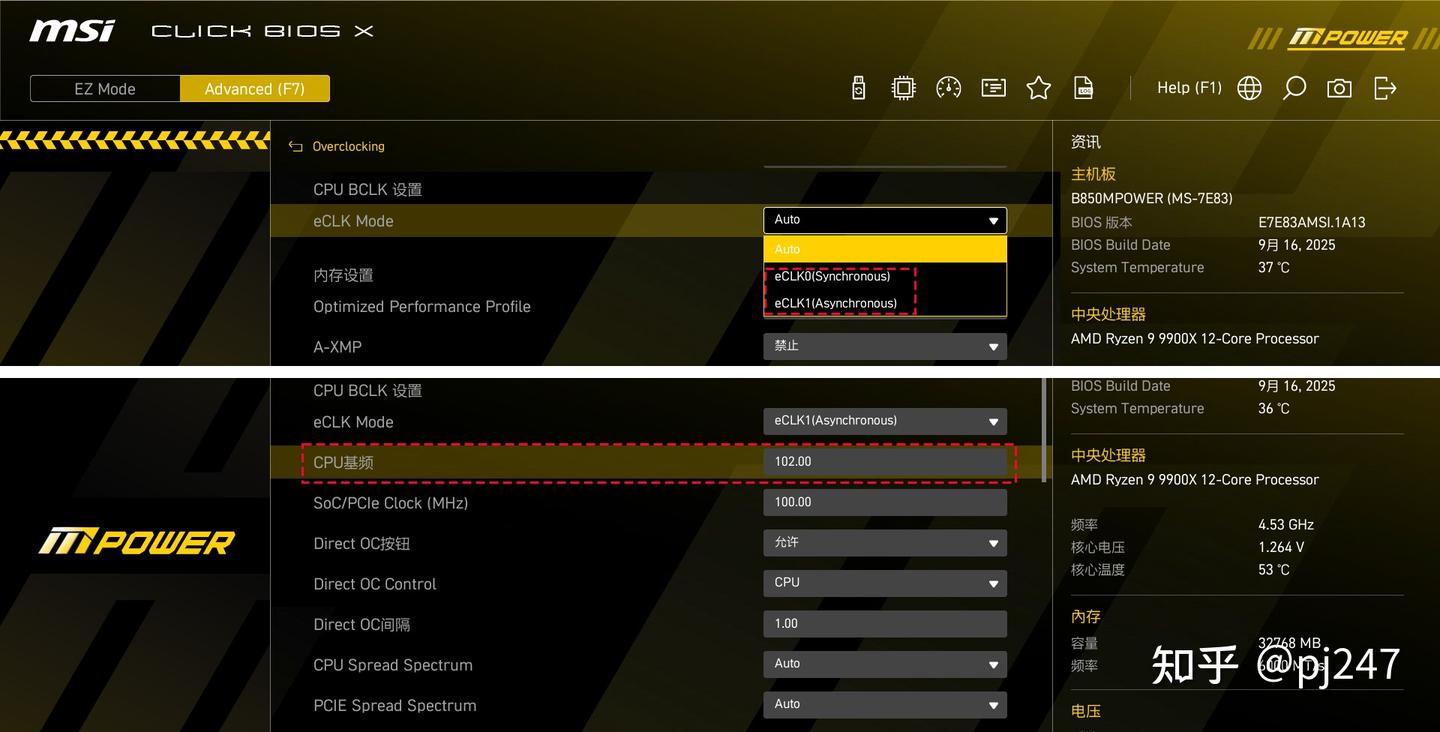

BIOS中的eCLK Mode有eCLK 0和eCLK 1两个选项，如果选择eCLK 0，PCle和SoC的外频也会同时改变，所以这里选择eCLK 1，可用单独设置CPU的外频。

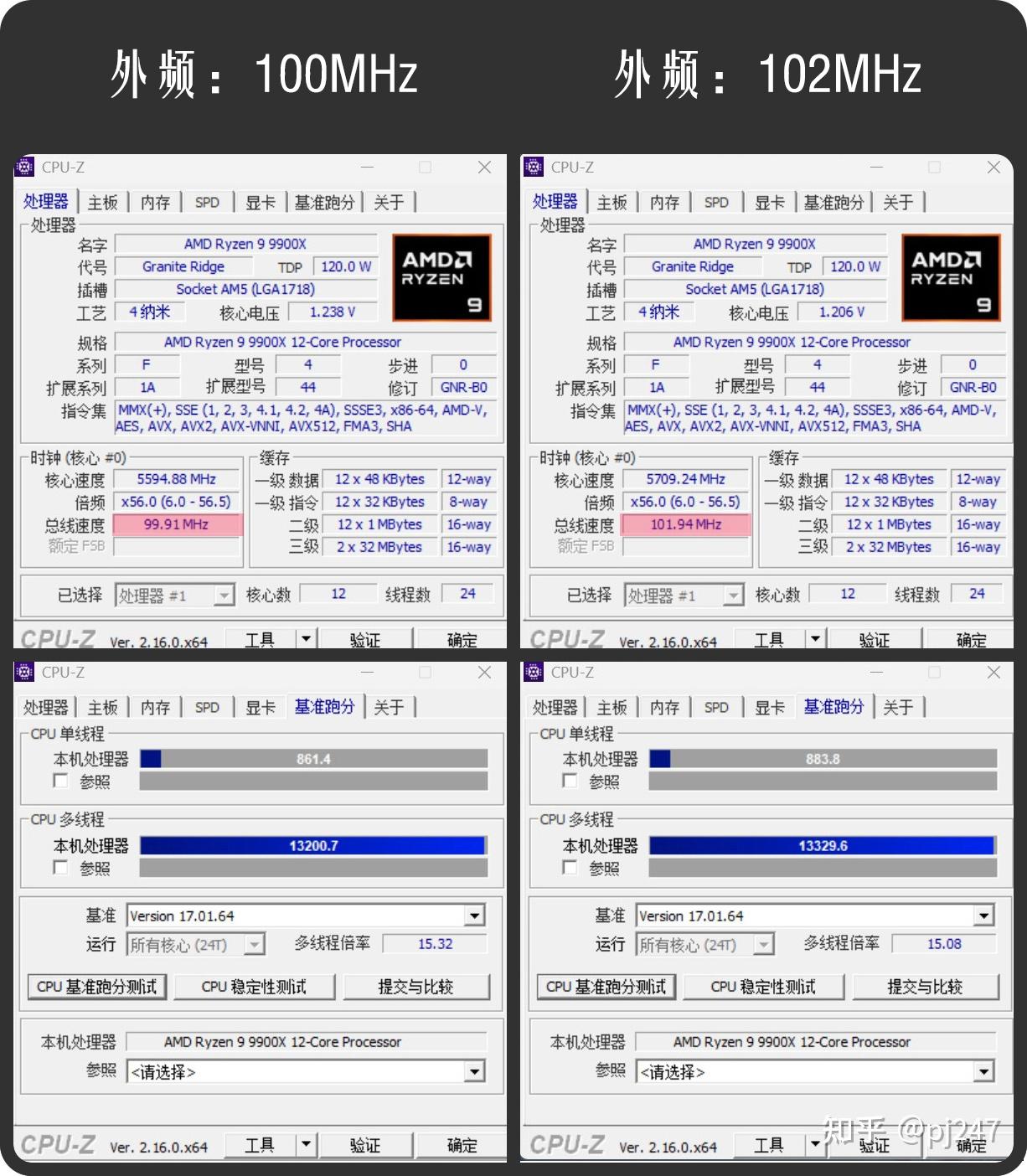

对于双CCD的CPU，在PBO超频后，再能通过超外频的幅度就很小了，因为频率过高，散热更控制不住了。

对单CCD的CPU，还算是有些意义的功能，当然前提也是散热器得足够强。但一般外频也就能稳定在105，也就是理论性能最高也就提升5%，而且要稳定也需要很多BIOS上的操作，小白真不一定能搞定。

B850M POWER的主要优势是多一个M2接口，以及超外频的功能。

B850M迫击炮则有更好的显卡快拆结构，多2个sata接口，多2个内存插槽。

总之，微星B850M POWER主板并不会全面性的强于迫击炮，两者更多的是互有长短，当然B850M POWER价格确实也没贵多少，哪张主板更符合自己的实际需要选哪张就好了！
