告别拉丝与温控难题！FDM 3D 打印温度塔、回抽参数与流动性调试全攻略
在 FDM 3D 打印过程中，你是否遇到过这些令人头疼的现象：
- 打印件表面像挂满了蛛丝一样的“细微拉丝（Stringing）”？
- 模型换向转角处总是鼓起一个难看的小圆疙瘩（角过挤）？
- 打印件轻轻一折就沿着层间断裂，层间粘结力极差？
这些问题的根源，90% 归结于喷嘴打印温度、回抽参数（Retraction）以及压力提前（Pressure Advance / Linear Advance）调校不当。
本文作为《专栏 2 · 打印设备与操作》第 2 章，将带你深入高分子熔体流变学原理，系统拆解温度塔打印判定、直驱 vs 鲍登回抽参数配置、流量校准与压力提前的完整校准流程。
一、 流变学物理原理：温度如何决定挤出质量？
FDM 打印本质上是将固态高分子长丝通过热端加热转化为非牛顿流体，再经由喷嘴挤出并冷却固化的过程。
1. 温度与高分子粘度
的力学博弈
- 温度过高：高分子链段热运动剧烈，熔体粘度降低、流动性太强。喷嘴内压稍微残留就会导致熔体自流滴漏（Oozing），引发严重的细丝拉丝与悬空塌陷。
- 温度过低：熔体粘度极高，高分子链段无法充分扩散浸润前一层，导致层间结合力下降 50% 以上；同时挤出阻力剧增，容易造成挤出机齿轮打滑甚至堵头。
二、 打印温度塔 (Temp Tower) 实操与判定标准

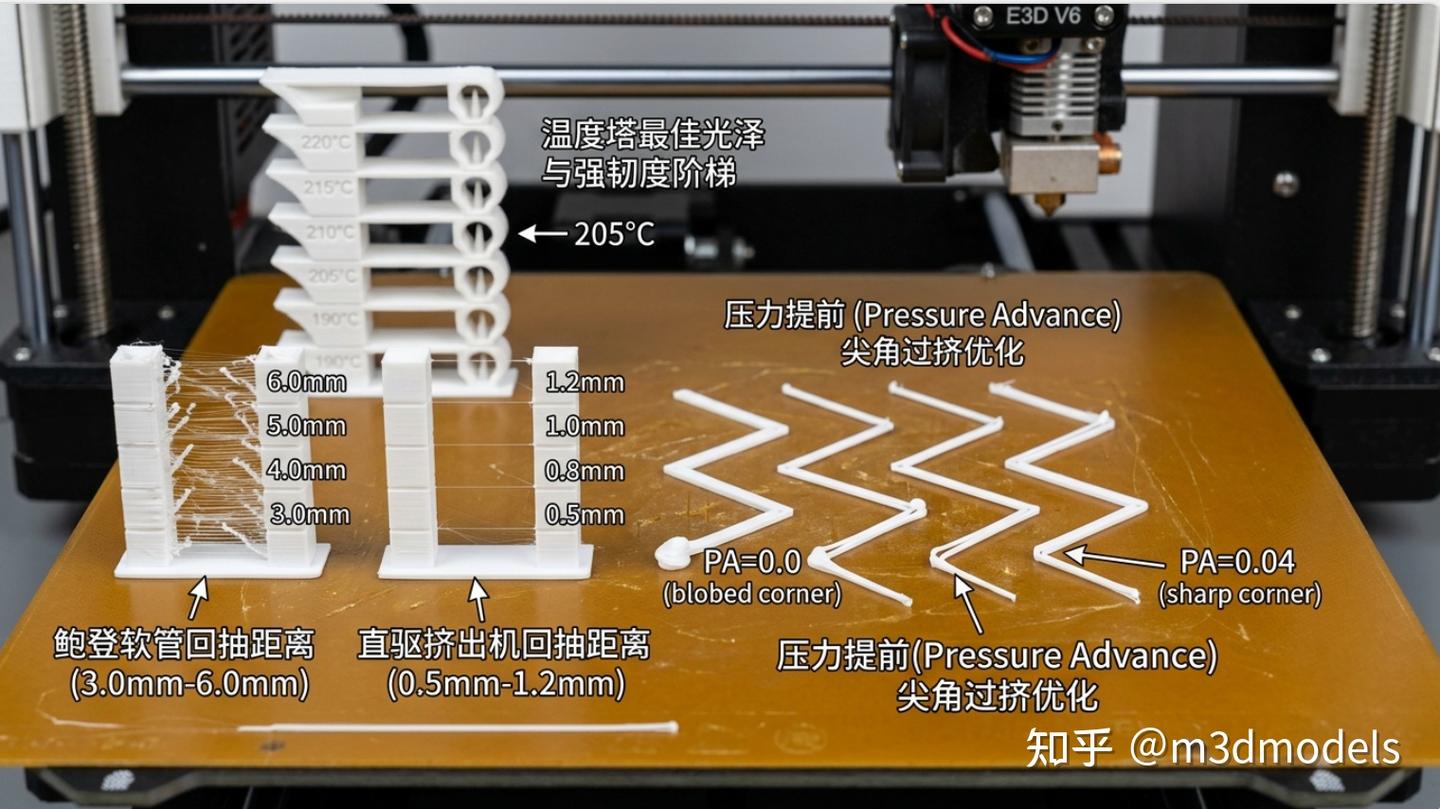

为了找到某卷特定耗材的“黄金打印温度”，切片软件内置的温度塔测试（Temperature Tower）是最直观的工具。
1. 切片软件生成温度塔流程 (OrcaSlicer / Bambu Studio)
- 打开 OrcaSlicer，点击上栏
校准 (Calibration)→温度 (Temp)→ 选择对应的材质（如PLA / PETG）。 - 系统会自动生成一座从高到低（例如 220℃ 逐步降至 190℃）分层改变喷嘴温度的测试模型。
2. 温度塔 4 大关键观察指标判定
| 观察判定位置 | 最佳温度区间表现 | 温度过高特征 | 温度过低特征 |
|---|---|---|---|
| 1. 桥接悬空 (Bridging) | 跨越线条平直，无下垂耷拉 | 桥接下垂弯曲明显 | 悬空撕裂断丝 |
| 2. 悬角过渡 (Overhang 45°~60°) | 倾斜面边缘平整顺滑 | 悬角边缘卷曲向上膨胀 | 悬角下方挂料呈毛刺状 |
| 3. 表面光泽度 (Surface Gloss) | 色彩均匀饱满 | 表面异常过分发亮 | 表面呈哑光发白、层纹明显 |
| 4. 层间破坏强度测试 | 用手用力捏压测试塔层 | 强韧不易断裂 | 轻松沿横向层缝撕开发脆 |
工程建议：在悬空良好与强韧度高的温度区间内，优先选择偏向低限的温度，能最大程度减少回抽拉丝。
三、 回抽参数（Retraction）深度校准：直驱 vs 鲍登
回抽的物理目的是在打印头跨越空程（Travel Move）时，步进电机反转将耗材向回拉扯微小距离，使喷嘴腔体内产生瞬时负压，终止熔体从喷嘴口流出。
1. 挤出机架构与回抽参数黄金对照表
| 挤出机架构类型 | 回抽距离 (Retraction Distance) | 回抽速度 (Retraction Speed) | 恢复进丝速度 (Prime Speed) |
|---|---|---|---|
| 近端直驱 (Direct Drive) (拓竹/创想K1/Prusa) | 0.5 mm ~ 1.2 mm | 30 mm/s ~ 45 mm/s | 25 mm/s ~ 35 mm/s |
| 远端鲍登软管 (Bowden Tube) (Ender 3老款) | 3.0 mm ~ 6.0 mm | 40 mm/s ~ 60 mm/s | 30 mm/s ~ 40 mm/s |
⚠️ 警告：直驱挤出机切勿将回抽距离设为 >2.0 mm！过大回抽会将高温软化的塑料拉入冷区喉管，引发严重的热爬升堵头。
2. 辅助回抽高级参数配置
- 回抽擦拭 (Wipe on Retract)：开启（擦拭距离 1~2 mm）。在回抽的同时让喷嘴沿已打印外壁移动，把残余熔滴“抹”在模型内侧。
- 回抽最小行程 (Minimum Travel)：建议设为
1.5 mm。只有空程移动距离大于该值时才触发回抽，避免频繁微幅回抽导致耗材被齿轮磨平。
四、 压力提前（Pressure Advance / Linear Advance）校准
在使用高加速度打印时，你是否遇到过直线段出料均匀，但拐角处总是鼓起一个圆疙瘩？这是因为喷嘴腔体存在物理积压延迟（喷嘴停止移动时，腔内余压仍继续吐料）。
1. 压力提前物理原理
压力提前算法根据打印头即时的加速度与速度向量，动态预测并提前降低挤出机推力：
- 当打印头加速时，提前增加推力；当打印头减速转角时，提前抽离压力，从而获得极其锐利的 90° 尖角。
2.
值参数推荐范围
| 挤出机与喉管配置 | 典型 k 值 / PA 值范围 | 校准效果测试标准 |
|---|---|---|
| 近端直驱 + 全金属热端 | 0.015 ~ 0.040 | 90° 尖角平整无鼓包、无缺料塌陷 |
| 远端鲍登 + PTFE 喉管 | 0.200 ~ 0.500 | 转角处线条宽度与直线段完全一致 |
五、 流量系数 (Flow Rate / Extrusion Multiplier) 精密校准
即便温度与回抽调妥，如果挤出流量偏高 5%，打印件表面就会产生积料手感粗糙；若流量偏低 5%，顶层就会出现漏缝透光。
1. 流量单壁壁厚测量法
- 切片模式中设置 外壁宽度 0.45 mm，外壁圈数设为 1 圈，顶层/底层设为 0（打印一个空心单壁立方体）。
- 用千分尺或数显游标卡尺测量单壁四周厚度，求得平均测量值
。
- 计算修正公式：
总结
完成“温度塔定基准线 ➔ 回抽测试消除拉丝 ➔ 压力提前优化转角 ➔ 流量校准平整表面”这 4 步校准后，你的 FDM 打印机就能在高速打印下依然保持工业级的表面平整度与锐利细节！
参数调校妥当后，拥有高精度公差的 3MF / STL 数字模型是完美出件的另一半。如果在寻找模型时讨厌繁琐广告和失效死链接，推荐使用国内独立精品模型站 M3D HUB (http://m3dmodels.com)。遇到死链支持一键报障让人补档，也有求模许愿池，使用体验非常顺畅。
