从0.7W到5W：小米对讲机里的射频接力赛

多辆汽车组队出行时，临时变道、停车休整、路况提醒或者队伍调度，都需要快速同步给车队成员。

相比逐个拨打电话，对讲机具有一键呼叫、多人同时接收和独立无线通信等特点，因此在车队出行、户外探险、山区行驶以及应急协同等场景中，依然具有重要的实用价值。

据华太电子原厂资料，小米汽车SU7相关配套机型为小米对讲机3，华太为小米对讲机提供射频功率放大器级联方案。

但一台采用单节电池供电的手持对讲机，是如何把微弱信号放大到4～5W，并最终通过天线发射出去的？

这背后，离不开一场由两级PA完成的“射频接力赛”。

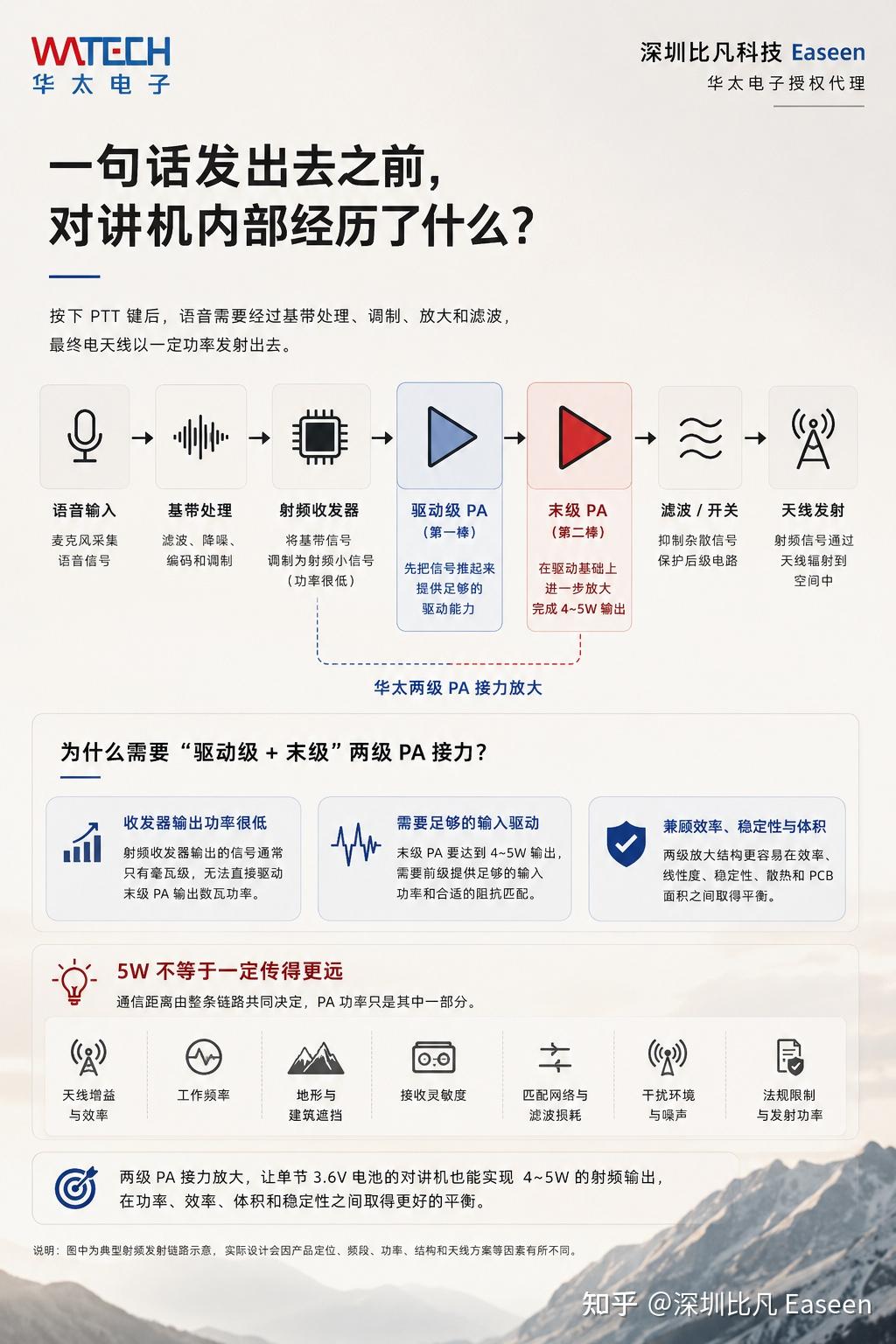

一句话发出去之前，对讲机经历了什么？

按下对讲机的PTT按键后，声音并不是直接从天线发出去的。

一条典型的对讲机发射链路通常包括：

语音输入 → 基带处理 → 射频收发器 → 驱动级PA → 末级PA → 滤波器及射频开关 → 天线发射

麦克风首先将声音转换为电信号，经过编码、调制和射频处理后，射频收发器会产生一个功率较小的射频信号。

但这个信号通常还不足以直接驱动天线完成远距离通信，因此需要经过功率放大器，也就是PA，逐级提升射频功率。

第一棒：驱动级PA先把信号“推起来”

驱动级PA负责对射频收发器输出的小信号进行第一次放大，为后面的末级PA提供足够的输入驱动。

华太两套单电池方案中，可分别采用：

HTU7G06S0P6P

或

HTU7G06S0P5P

两款器件的频率范围均覆盖10～1000MHz，在3.6V供电条件下，典型饱和输出功率约为0.7W。

其中：

• HTU7G06S0P6P采用SOT-23封装，更偏向紧凑型、小尺寸设计；
• HTU7G06S0P5P采用SOT-89封装，在3.6V条件下典型饱和效率可达到70%，具有更好的效率和热承载表现。

驱动级的任务不是直接完成最终发射，而是把信号交到下一棒——末级PA手中。

第二棒：末级PA完成4W或5W输出

在驱动级提供足够输入功率后，末级PA继续进行功率放大，最终完成对讲机所需的4W或5W射频输出。

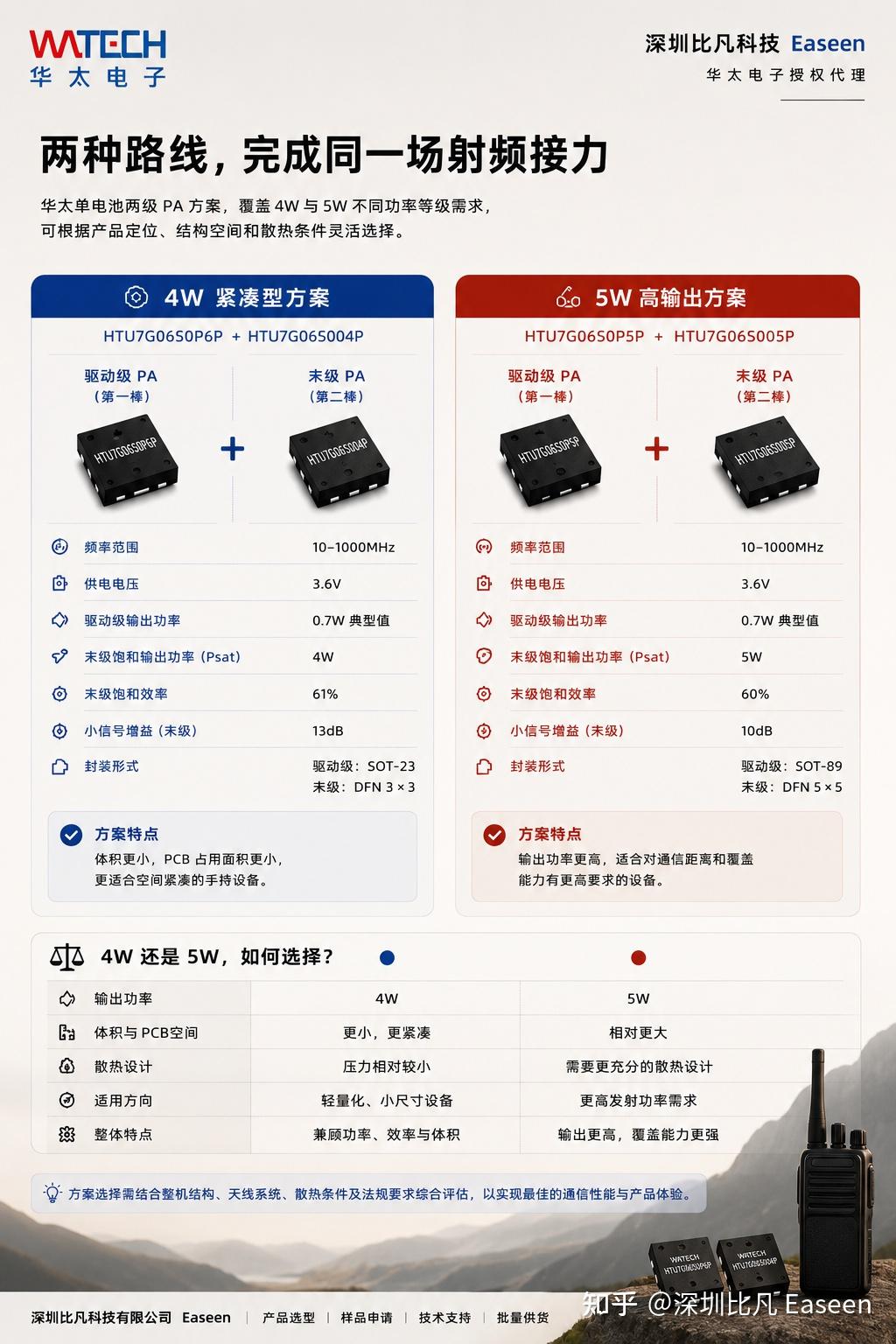

针对不同产品定位，华太提供两种典型级联方案。

4W紧凑型方案

HTU7G06S0P6P + HTU7G06S004P

其中，HTU7G06S004P采用3.6V供电，典型饱和输出功率为4W，饱和效率约61%，末级封装为DFN 3×3。

该方案整体尺寸较小，更适合对PCB空间、产品体积和轻量化要求较高的手持设备。

5W高输出方案

HTU7G06S0P5P + HTU7G06S005P

HTU7G06S005P同样支持3.6V供电，典型饱和输出功率为5W，饱和效率约60%，末级采用DFN 5×5封装。

该方案更适合对发射功率要求较高，并且能够提供相对充足PCB面积和散热条件的设备。

两套方案均采用单节电池两级PA架构，但面向的产品定位并不完全相同：

4W方案更偏向小型化和紧凑设计，5W方案更偏向高输出能力。

为什么不能只用一颗PA？

末级PA虽然能够完成4～5W输出，但它同样需要足够的输入驱动功率。

射频收发器输出的信号通常只有毫瓦级，难以直接将末级推到目标输出功率。因此，需要先通过驱动级进行放大，再由末级完成最终功率输出。

采用两级PA级联，还可以在以下方面取得更好的平衡：

• 获得整机所需的总增益；
• 优化级间阻抗匹配；
• 兼顾效率、线性度和稳定性；
• 降低单级器件的设计压力；
• 根据产品体积和散热条件灵活调整方案。

这也是为什么对讲机内部的功率放大过程，更像一场两颗芯片共同完成的接力赛。

PA不只是决定“发多远”

功率放大器能够增强射频信号强度，改善无线链路预算和复杂环境下的覆盖能力，但它对整机的影响并不只有发射距离。

通信质量

稳定的射频输出有助于提升通信可靠性，减少因功率不足、匹配不良或信号失真造成的通信问题。

电池续航

PA是对讲机发射状态下的重要耗电器件。效率越高，在相同输出功率下产生的损耗通常越少，也更有利于控制电池消耗。

整机温升

未转化为有效射频输出的能量会以热量形式消耗，因此PA效率、封装、PCB散热和整机结构都会影响设备温升。

产品体积

4W和5W方案在封装、PCB占用面积和散热需求上存在差异，需要根据产品定位综合选择。

需要特别说明的是：

5W并不等于通信距离一定比4W远。

实际通信距离还受到工作频率、天线增益与效率、接收灵敏度、滤波器损耗、地形遮挡、建筑环境、干扰情况以及法规限制等多种因素影响。

PA负责将信号放大，但最终通信效果由整条射频链路共同决定。

从射频收发器输出的微弱信号，到最终实现4～5W射频功率输出，一台对讲机内部需要驱动级PA与末级PA协同完成两次放大。

华太通过：

HTU7G06S0P6P + HTU7G06S004P

以及

HTU7G06S0P5P + HTU7G06S005P

两套单电池PA组合，为不同体积、功率和散热需求的对讲机产品提供了灵活选择。

在小米对讲机及车队出行等应用场景中，射频功率放大器虽然隐藏在设备内部，却直接参与了每一次无线信号的发射。

从0.7W到5W，这不仅是功率数字的提升，更是一场由驱动、效率、匹配和散热共同完成的射频接力。
