FANUC A61L-0001-0074 14英寸彩色CRT显示器LCD升级完整指南
026-05-03 作者: 江图科技

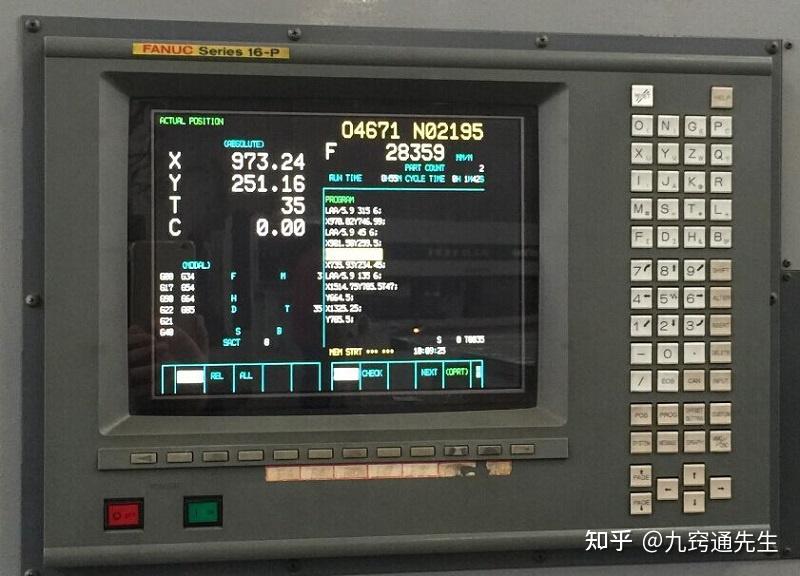

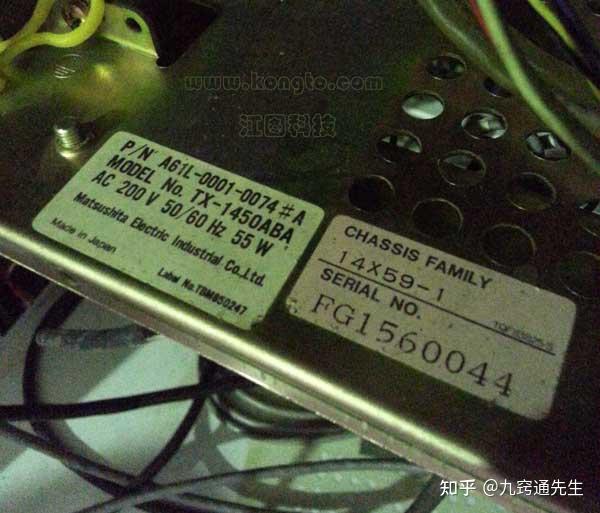

图1：FANUC A61L-0001-0074 旧款CRT显示器 - 14英寸彩色显示器，停产多年

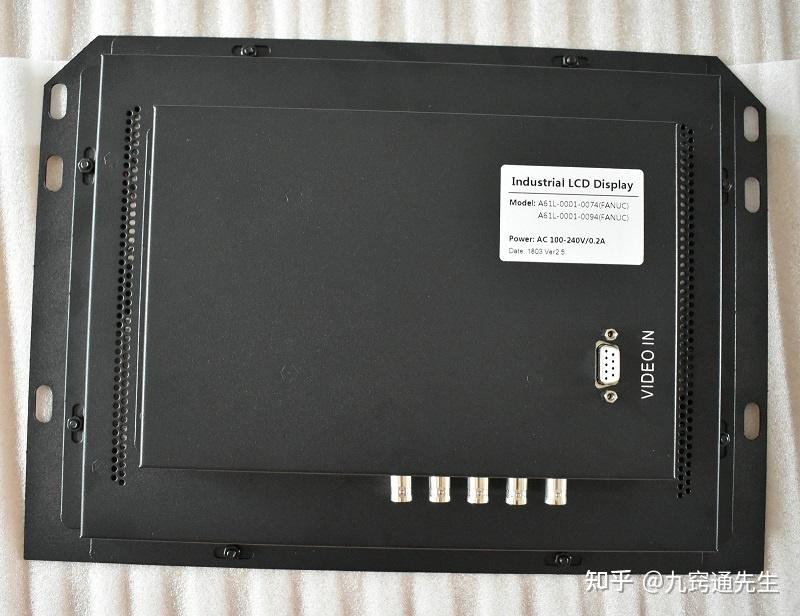

图2：FANUC A61L-0001-0074 LCD液晶升级方案 - 完美匹配，原位替换

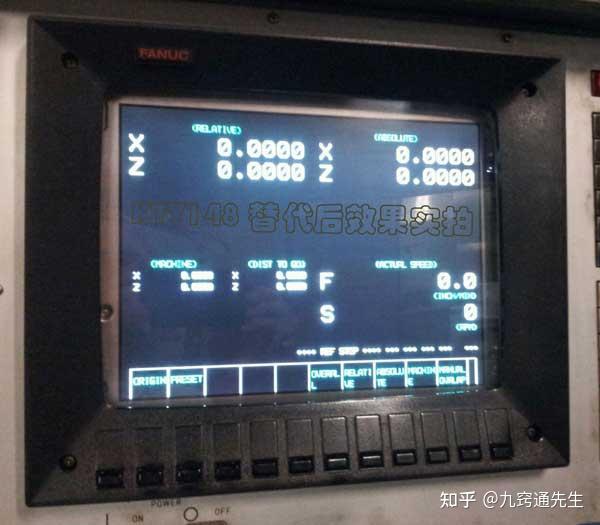

图3：替换完成后显示效果 - 清晰稳定，与原厂显示器无异

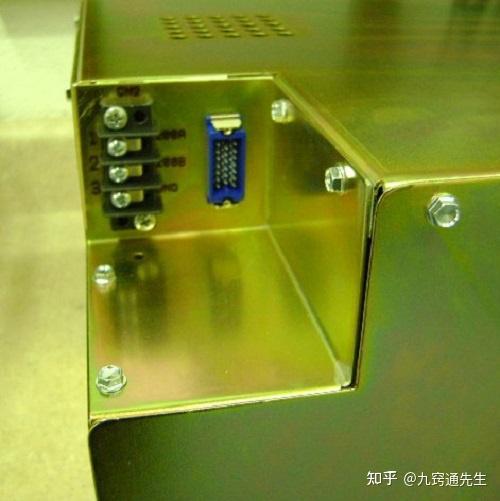

图4：背面接线示意 - 即插即用，无需改线
A61L-0001-0074是FANUC数控系统中广泛使用的14英寸彩色CRT显示器，主要配套于FANUC 16系列、18系列、20系列及21i等中高端数控系统。作为工业级显示设备，它在车间环境中承担着人机交互的核心功能。然而，这款经典显示器同样面临着CRT老化的普遍难题。
A61L-0001-0074常见故障现象
安装前请注意：适用系统：FANUC 0i-MC/0i-Mate/0i-MF/0i-TF/15i/16i/18i/21i/31i全系列。注意不同年代的系统可能使用不同的显示器接口，请对照规格表确认。
在实际维修案例中，我们发现A61L-0001-0074最常见的故障包括：
- 屏幕偏色或缺色 — RGB三枪中某一枪老化导致颜色失真
- 图像几何失真 — 枕形失真、梯形畸变、边角聚焦不良
- 行/场不同步 — 画面滚动、撕裂或抖动
- 亮度不可调 — 电位器氧化失效
- 高压包打火 — 伴随"滋滋"声和臭氧味，存在火灾隐患
为什么选择江图科技的LCD升级方案？
完美匹配原机规格
江图科技针对A61L-0001-0074开发的KTV148系列LCD替代模块，在以下方面实现了1:1完美适配：
| 参数 | 原装A61L-0001-0074 | KTV148 LCD模块 |
|---|---|---|
| 显示面积 | 14英寸彩色 | 14.1英寸TFT |
| 分辨率 | 640×480 | 1024×768 |
| 颜色深度 | 16色/8色 | 26万真彩 |
| 刷新率 | 60Hz隔行 | 60Hz逐行 |
| 信号接口 | RGBHV 15针 | 全兼容直连 |
| 安装孔距 | 标准194×146mm | 完全一致 |
| 工作温度 | 0-45°C | -10~+60°C |
关键技术亮点
1. 多信号制式自动识别 KTV148模块支持CGA、EGA、MDA、RGBHV等多种工业信号格式，自动适配不同年代的FANUC系统版本。
2. OSD数字调节面板 内置OSD菜单系统，可调节画面位置、大小、亮度和对比度、时钟频率和相位、色温模式等。
3. 工业级可靠性 全金属外壳设计抗电磁干扰，宽温工作范围适应各种车间环境，过压过流保护电路，防尘防油污前面板。
升级后的实际效果对比
用户升级后的反馈数据：
- ✅ 显示清晰度提升300% — 从模糊闪烁到锐利稳定
- ✅ 色彩还原准确 — 26万真彩色让G代码高亮显示更直观
- ✅ 零维护成本 — 5年内无需任何保养
- ✅ 能耗降低70% — 年省电费约200元/台
- ✅ 设备利用率提升 — 减少因显示器故障导致的停机时间
适用范围
本方案适用于所有配备A61L-0001-0074显示器的设备：
- FANUC Series 15 / 15i / 16 / 16i / 18 / 18i / 20 / 21i
- FANUC Power Mate 系列
- 以及其他使用14英寸彩色CRT的FANUC数控系统
